2022年中考化学真题分类汇编专题19 坐标图像题（教师版）
展开
这是一份2022年中考化学真题分类汇编专题19 坐标图像题（教师版），共27页。

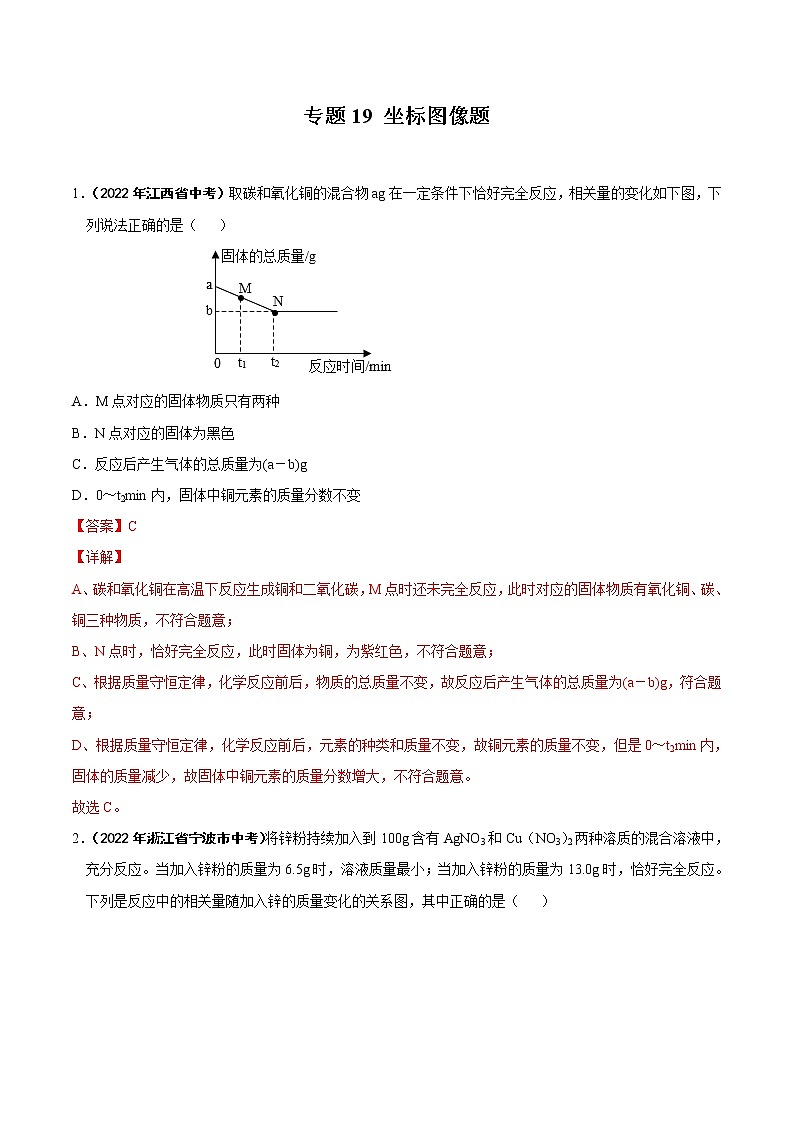

专题19 坐标图像题
1．（2022年江西省中考）取碳和氧化铜的混合物ag在一定条件下恰好完全反应，相关量的变化如下图，下列说法正确的是（ ）
A．M点对应的固体物质只有两种
B．N点对应的固体为黑色
C．反应后产生气体的总质量为(a－b)g
D．0～t2min内，固体中铜元素的质量分数不变
【答案】C
【详解】
A、碳和氧化铜在高温下反应生成铜和二氧化碳，M点时还未完全反应，此时对应的固体物质有氧化铜、碳、铜三种物质，不符合题意；
B、N点时，恰好完全反应，此时固体为铜，为紫红色，不符合题意；
C、根据质量守恒定律，化学反应前后，物质的总质量不变，故反应后产生气体的总质量为(a－b)g，符合题意；
D、根据质量守恒定律，化学反应前后，元素的种类和质量不变，故铜元素的质量不变，但是0～t2min内，固体的质量减少，故固体中铜元素的质量分数增大，不符合题意。
故选C。

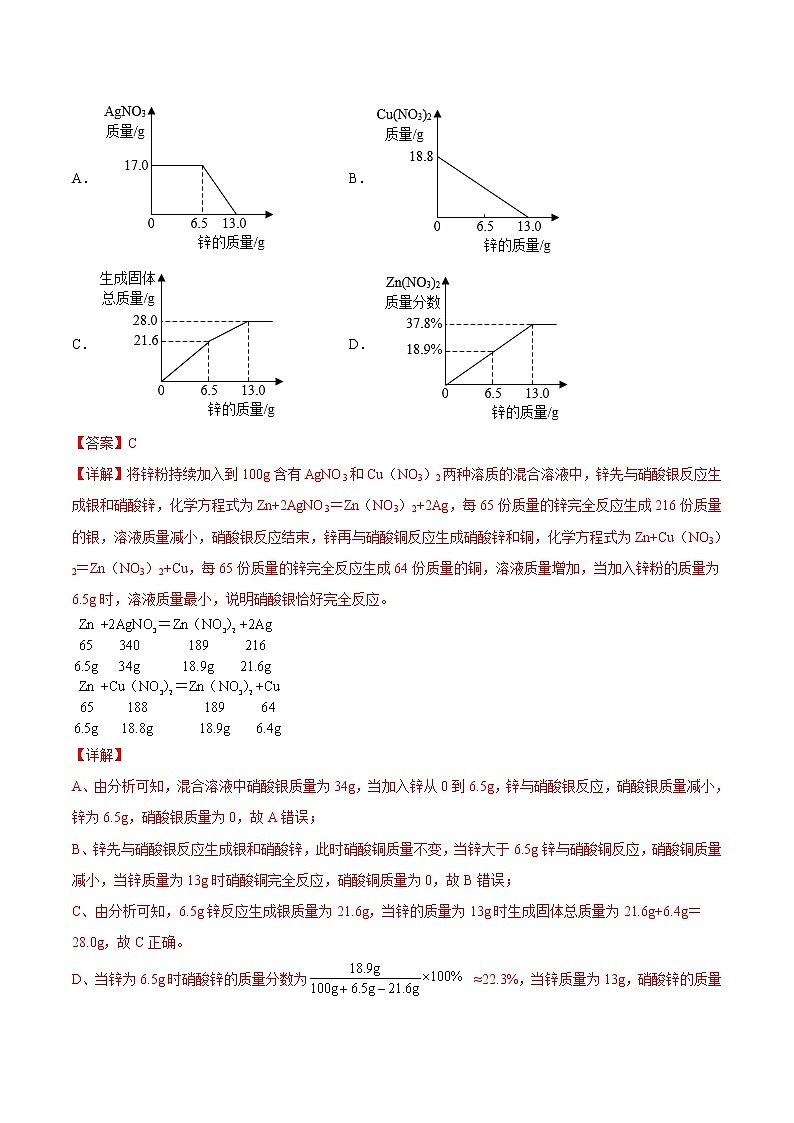

2．（2022年浙江省宁波市中考）将锌粉持续加入到100g含有AgNO3和Cu（NO3）2两种溶质的混合溶液中，充分反应。当加入锌粉的质量为6.5g时，溶液质量最小；当加入锌粉的质量为13.0g时，恰好完全反应。下列是反应中的相关量随加入锌的质量变化的关系图，其中正确的是（ ）
A． B．
C． D．
【答案】C
【详解】将锌粉持续加入到100g含有AgNO3和Cu（NO3）2两种溶质的混合溶液中，锌先与硝酸银反应生成银和硝酸锌，化学方程式为Zn+2AgNO3＝Zn（NO3）2+2Ag，每65份质量的锌完全反应生成216份质量的银，溶液质量减小，硝酸银反应结束，锌再与硝酸铜反应生成硝酸锌和铜，化学方程式为Zn+Cu（NO3）2＝Zn（NO3）2+Cu，每65份质量的锌完全反应生成64份质量的铜，溶液质量增加，当加入锌粉的质量为6.5g时，溶液质量最小，说明硝酸银恰好完全反应。
【详解】
A、由分析可知，混合溶液中硝酸银质量为34g，当加入锌从0到6.5g，锌与硝酸银反应，硝酸银质量减小，锌为6.5g，硝酸银质量为0，故A错误；
B、锌先与硝酸银反应生成银和硝酸锌，此时硝酸铜质量不变，当锌大于6.5g锌与硝酸铜反应，硝酸铜质量减小，当锌质量为13g时硝酸铜完全反应，硝酸铜质量为0，故B错误；
C、由分析可知，6.5g锌反应生成银质量为21.6g，当锌的质量为13g时生成固体总质量为21.6g+6.4g＝28.0g，故C正确。
D、当锌为6.5g时硝酸锌的质量分数为 ≈22.3%，当锌质量为13g，硝酸锌的质量分数为 ≈20.5%，故D错误。
故选：C。
【点评】
在解此类题时，首先要将题中的知识认知透，然后结合学过的知识进行解答。

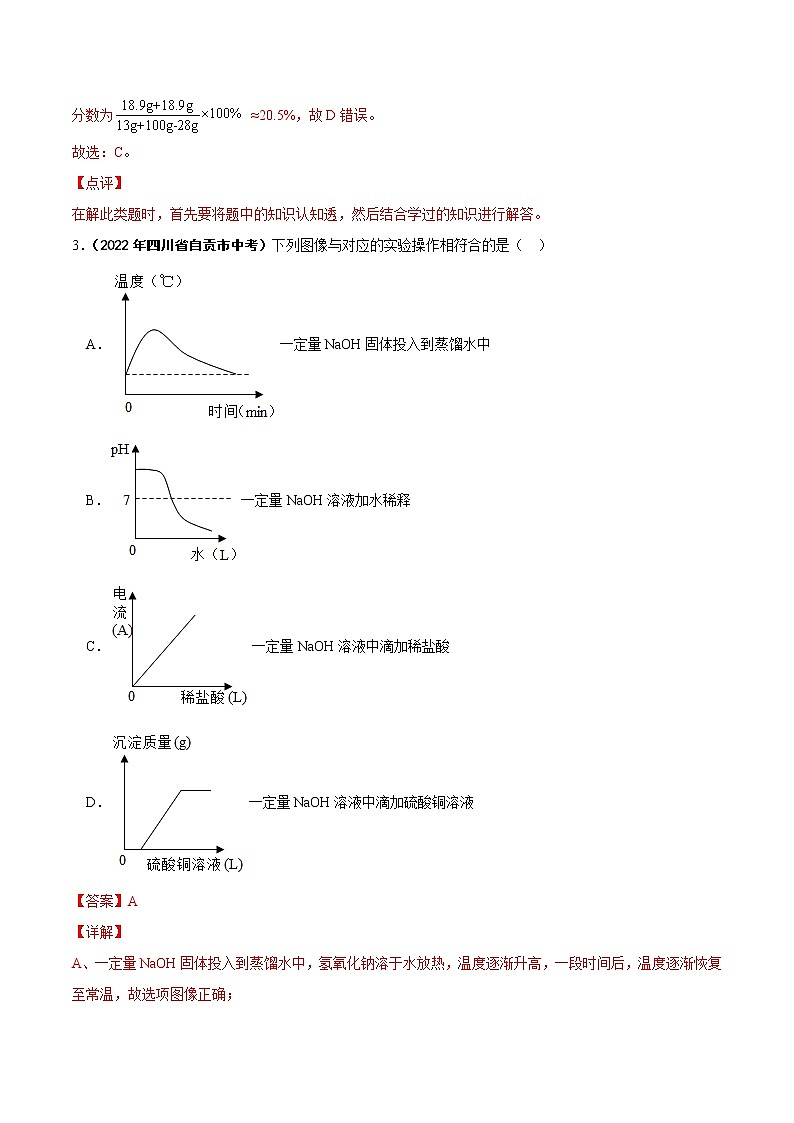

3．（2022年四川省自贡市中考）下列图像与对应的实验操作相符合的是（ ）
A．一定量NaOH固体投入到蒸馏水中
B．一定量NaOH溶液加水稀释
C．一定量NaOH溶液中滴加稀盐酸
D．一定量NaOH溶液中滴加硫酸铜溶液
【答案】A
【详解】
A、一定量NaOH固体投入到蒸馏水中，氢氧化钠溶于水放热，温度逐渐升高，一段时间后，温度逐渐恢复至常温，故选项图像正确；
B、加水稀释氢氧化钠溶液，溶液的碱性变弱，但溶液始终显碱性，溶液的pH不可能小于或等于7，故选项图像错误；
C、一定量NaOH溶液中滴加稀盐酸，溶液中开始就存在能自由移动的离子，溶液的导电性不可能从0开始，故选项图像错误；
D、一定量NaOH溶液中滴加硫酸铜溶液，生成氢氧化铜沉淀和硫酸钠，一开始就产生沉淀，故选项图像错误。
故选A。
4．（2022年四川省凉山州中考）下列图像不能正确反映化学反应原理的是（ ）
A．等质量、等质量分数的稀硫酸与足量镁、铁反应
B．高锰酸钾受热分解制氧气
C．碳酸钙在高温下分解
D．向氢氧化钠和碳酸钠的混合溶液中逐滴加入稀盐酸至过量
【答案】D
【详解】
A、等质量、等质量分数的稀硫酸与足量镁、铁反应，说明稀硫酸完全反应，所以生成氢气的质量相等，因为氢气中的氢元素全部来自于硫酸中的氢；又因为镁比铁活泼，镁消耗完等质量的稀硫酸所需的时间比铁少，故A不符合题意；
B、高锰酸钾受热分解制氧气，反应前后固体中锰元素的质量守恒，故B不符合题意；
C、碳酸钙在高温下分解生成氧化钙和二氧化碳，固体的质量随着反应的进行不断的减少，当反应完全后，固体的质量不再变化，故C不符合题意；
D、向氢氧化钠和碳酸钠的混合溶液中逐滴加入稀盐酸至过量，稀盐酸先与氢氧化钠生成氯化钠和水，所以开始不产生二氧化碳，当把氢氧化钠完全反应后，稀盐酸再与碳酸钠反应，才产生二氧化碳气体，故D符合题意。
故选D。
5．（2022年四川省南充市中考）下列图像与对应的操作过程相符的是（ ）
A． ①表示向pH=12的NaOH溶液中滴加pH=2的稀盐酸
B． ②表示电解水
C． ③表示向一定量H2O2溶液中加入MnO2固体
D． ④表示分别向等质量镁粉和铁粉中加入足量溶质质量分数相同的稀硫酸
【答案】D
【详解】
A、向pH=12的NaOH溶液中滴加pH=2的稀盐酸，盐酸和氢氧化钠反应，碱性减弱溶液pH减小，当盐酸过量溶液显酸性，溶液pH小于7，加入的盐酸pH=2，盐酸和氢氧化钠反应后生成了水，故最终溶液的pH不可能小于2，说法不正确，不符合题意；
B、电解水生成氢气和氧气的体积比为2:1，质量比不是2:1，说法不正确，不符合题意；
C、过氧化氢在二氧化锰的催化下反应生成水和氧气，生成的水中含有氧元素，故反应后液体中氧元素质量分数不可能为0，说法不正确，不符合题意；
D、镁和硫酸反应生成硫酸镁和氢气，化学反应方程式为：Mg+H2SO4=MgSO4+H2↑，反应中镁和氢气质量比为：24:2=12:1，铁和硫酸反应生成硫酸亚铁和氢气，化学反应方程式为：Fe+H2SO4=FeSO4+H2↑，反应中铁和氢气质量比为：56:2，等质量镁粉和铁粉与足量硫酸反应，生成氢气质量镁比铁多，说法正确，符合题意。
故选D。
6．（2022年四川省达州市中考）下列图像分别与选项中的操作相对应，合理的是
A．向等质量的水中分别加入相同质量的氢氧化钠固体和硝酸铵固体
B． 在盛有空气的密闭容器中点燃红磷
C．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉
D．向一定质量的稀盐酸中不断加入氢氧化钠溶液
【答案】BC
【详解】
A、氢氧化钠固体溶于水时放出热量，溶液的温度逐渐升高，当氢氧化钠固体完全溶解后溶液的温度最高，然后温度降低逐渐恢复至常温，硝酸铵溶于水时吸收热量，溶液的温度降低，当硝酸铵完全溶解后溶液的温度最低，然后溶液的温度逐渐升高，最后恢复为常温，选项错误；
B、在盛有空气的密闭容器中点燃红磷，红磷与空气中的氧气发生燃烧放出热量，装置中的气体受热体积膨胀，装置中的压强增大，燃烧停止后，装置中的气体减少，温度降低，装置中的压强减小，最终装置中的压强小于大气压，选项正确；
C、向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉，最终金属粉末有剩余，酸完全反应，生成等质量的氢气，锌与稀硫酸反应生成硫酸锌和氢气，反应的化学方程式为：Zn+H2SO4=ZnSO4+H2↑，反应中锌与氢气的质量比为65：2，铁与稀硫酸反应生成硫酸亚铁和氢气，反应的化学方程式为：Fe+H2SO4=FeSO4+H2↑，反应中铁与氢气的质量比为56：2，则等质量的锌、铁与酸反应后，铁生成氢气的质量多一些，选项正确；
D、稀盐酸呈酸性，溶液的pH小于7，氢氧化钠溶液呈碱性，溶液的pH大于7，向一定质量的稀盐酸中不断加入氢氧化钠溶液，溶液的碱性逐渐增强，酸性减弱，溶液的pH由小于7逐渐变得大于7，且pH越来越大，选项错误，故选BC。
7．（2022年湖南省怀化市中考）现有质量相等的X、Y、Z三种金属，分别放入三份溶质质量分数相等的足量稀硫酸中，X不发生反应，Y、Z在生成物中均显+2价，Y、Z反应生成氢气的质量与反应时间的关系如图所示，则下列说法正确的是（ ）
A．X、Y、Z的金属活动性顺序为：Y>Z>X
B．相对原子质量：Y>Z
C．完全反应生成氢气的质量：Y
【答案】D
【详解】
A. 排在氢前面的金属可以和酸反应生成氢气；活动性越强的金属与酸反应越剧烈，即反应放出氢气的速度越快；X不发生反应，则X活动性最弱；由图可知，Z反应速率最快，则Z最活泼，X、Y、Z的金属活动性顺序为：Z> Y >X，错误；
B. 一定量金属与足量酸完全反应时，产生氢气质量=；Y、Z在生成物中均显+2价，且Y生成氢气质量大，则相对原子质量：Y
D. Y、Z在生成物中均显+2价，则Y与H2SO4反应的化学方程式为：，正确；
故选D。
8．（2022年四川省遂宁市中考）下列图像与描述不相符的个数有（ ）
图像
描述
向盛有HCl和BaCl2的混合溶液中，逐滴滴入一定溶质质量分数的NaOH溶液至过量
1g硫和1g氧气在密闭容器中充分反应
NaOH和NaCl固体分别溶于室温下足量的水中
向氢氧化钙的饱和溶液中加入一定量的氧化钙固体
A．1个 B．2个 C．3个 D．4个
【答案】C
【详解】
向盛有HCl和BaCl2的混合溶液中，逐滴滴入一定溶质质量分数的NaOH溶液至过量，一开始盐酸显酸性，pH＜7，滴入氢氧化钠，氢氧化钠和稀盐酸反应生成氯化钠和水，pH逐渐增大，恰好完全反应时，pH=7，后氢氧化钠过量，pH＞7，错误；
根据质量守恒定律，化学反应前后，物质的总质量不变，故容器中物质的总质量不变，正确；
NaOH和NaCl固体分别溶于室温下足量的水中，氢氧化钠溶于水，放出大量的热，溶液温度升高，然后逐渐恢复至室温，氯化钠溶于水，温度变化不大，错误；
向氢氧化钙的饱和溶液中加入一定量的氧化钙固体，氧化钙和水反应生成氢氧化钙，消耗了水，且该反应放出大量的热，溶液温度升高，氢氧化钙的溶解度减小，有溶质析出，溶液质量逐渐减小，待完全反应后，逐渐恢复至室温，氢氧化钙的溶解度增加，溶液质量增加，但是由于消耗了水，最后溶液的质量小于原来溶液的质量，错误。
故与描述不相符的个数有3个。
故选C。
9．（2022年湖南省衡阳市中考）向一定质量的Cu(NO3)2和AgNO3的混合溶液中逐渐加入锌粉。反应过程中溶质Cu(NO3)2的质量随加入锌粉质量的变化关系如图所示。下列说法错误的是（ ）
A．a点时，溶液的总质量与反应前相比减小
B．b点时，溶液为Zn(NO3)2和Cu(NO3)2的混合溶液
C．c点时，溶液呈无色
D．d点时，过滤所得滤渣为Cu和Ag的混合物
【答案】C
【详解】向一定质量的Cu(NO3)2和AgNO3的混合溶液中逐渐加入锌粉，由金属活动性顺序可知，Zn>Cu>Ag，故锌粉加入后先与AgNO3溶液反应，再与Cu(NO3)2溶液反应，据此回答问题。
A、a点表示的是锌粉与AgNO3溶液正在反应，由Zn的相对原子质量为65，Ag的相对原子质量为108可知，65份的Zn能置换出108份的Ag，故溶液质量在减小，选项正确，不符合题意；
B、b点之后随着锌粉的加入，Cu(NO3)2溶液质量开始减小，说明b点时Zn与Cu(NO3)2发生反应，且b点时AgNO3已被反应完，故溶液中不再含有AgNO3，则此时，溶液为Zn与AgNO3反应生成的Zn(NO3)2和还没有开始参与反应的Cu(NO3)2的混合溶液，选项正确，不符合题意；
C、c点表示溶液中Cu(NO3)2还没有反应完，则此时溶液中仍然存在铜离子，溶液的颜色仍为蓝色，选项错误，符合题意；
D、d点时Cu(NO3)2质量为0，说明此时Cu(NO3)2全部反应完，且此时Zn和Cu(NO3)2恰好完全反应，则此时Zn的质量也为0，故过滤得到的滤渣为Zn与AgNO3和Zn与Cu(NO3)2反应得到的Ag和Cu，选项正确，不符合题意。
故选D。
10．（2022年湖南省衡阳市中考）图像能直观表达各种变化关系，加深对知识的理解。下列有关图像的描述正确的是（ ）
A．表示向H2SO4和CuSO4的混合溶液中滴加NaOH溶液
B．表示电解水
C．表示常温下向一定量的盐酸中加入水
D．表示一定温度时，向一定量的饱和石灰水中加入生石灰
【答案】B
【详解】
A、向H2SO4和CuSO4的混合溶液中滴加NaOH溶液至过量，先与硫酸反应生成硫酸钠和水，开始时不会生成沉淀，硫酸消耗完再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，滴加一定量的氢氧化钠溶液后，再不断上升，最后形成一条水平直线；故选项图像错误；
B、通电分解水，生成氢气和氧气的体积之比为2：1，故选项图像正确；
C、盐酸呈酸性，加水后酸性减弱，pH逐渐增大，但不会超过7，故选项图像错误；
D、生石灰能与水反应生成氢氧化钙，溶液中溶剂质量减少，有氢氧化钙析出，则溶液质量减少，最终为0，故选项图像错误；
故选：B
11．（2022年江苏省扬州市中考）KNO3与KCl的溶解度曲线如图所示。下列说法正确的是（ ）
A．10℃时，KNO3的溶解度比KCl大
B．KCl的溶解度受温度影响的程度比KNO3大
C．60℃时，P点表示的KNO3溶液还能继续溶解KNO3固体
D．将60℃的KCl饱和溶液降温至10℃，溶液中溶质质量分数不变
【答案】C
【详解】
A、从图像上可看出，10℃时，KNO3的溶解度比KCl小，故A错误；
B、从图像上可看出，KCl的溶解度受温度影响的程度比KNO3小，故B错误；
C、P点在硝酸钾溶解度曲线的下方，表示该温度下的不饱和溶液，可以继续溶解硝酸钾固体，故C正确；
D、将60℃的KCl饱和溶液降温至10℃，氯化钾的溶解度随温度的降温而减小，降温后有晶体析出，溶液中溶质质量分数减小，故D错误。
故选C。
12．（2022年四川省成都市中考）实验小组用图1装置探究稀氢氧化钠溶液与稀盐酸能否反应，测得数据如图2。下列说法正确的是（ ）
A．烧杯中只能盛放稀氢氧化钠溶液
B．图2不能证明反应是放热反应
C．60s时溶液中溶质只有氯化钠
D．实验证明氢氧化钠与盐酸能反应
【答案】D
【详解】从图中可以看出，随着反应时间的增加，温度先上升后下降，说明氢氧化钠溶液和稀盐酸反应放热。
A、烧杯中放稀氢氧化钠溶液还是稀盐酸，不影响对反应温度的升高，A错误，不符合题意；
B、图2温度升高，能证明反应放热，B错误，不符合题意；
C、60s是反应温度达到最高点以后的时间，不确定反应是加到恰好完全反应就停止滴加，还是一直滴加注射器中溶液；
若恰好完全反应就停止滴加，溶液中溶质只有氯化钠；
若是一直滴加注射器中溶液，60s时溶液中除了氯化钠，还有注射器中溶液的溶质；
C错误，不符合题意；
D、实验反应放热是化学能转化为热能的过程，能证明氢氧化钠与盐酸反应，D正确，符合题意。
故选：D。
13．（2022年四川省自贡市中考）元素化合价和物质类别是认识物质的两个重要维度，构建元素化合价和物质类别的二维图是学习化学的一种重要方法。如图是碳元素的“价类二维图”，下列说法错误的是（ ）
A．A点对应的物质一定是金刚石
B．B点对应的物质与C点对应的物质可以相互转化
C．D点对应的物质很不稳定，容易分解
D．E点对应的物质可能是K2CO3
【答案】A
【详解】
A、A点对应的物质是碳元素形成的单质，不一定是金刚石，也可能是石墨等，故选项说法错误。
B、B点对应的物质属于氧化物，碳元素显+2价，氧元素显﹣2价，为一氧化碳；C点对应的物质属于氧化物，碳元素显+4价，氧元素显﹣2价，为二氧化碳；B点对应的物质与C点对应的物质可以相互转化，一氧化碳燃烧生成二氧化碳，二氧化碳与碳在高温下反应生成一氧化碳，故选项说法正确。
C、D点对应的物质属于酸，碳元素显+4价，对应的物质是碳酸，很不稳定，容易分解，故选项说法正确。
D、E点对应的物质属于盐，碳元素显+4价，对应的物质可以是K2CO3，故选项说法正确。
故选：A。
14．（2022年云南省昆明市中考）下列说法正确的有（ ）
①人体摄入碘过量会引起甲状腺肿大
②张青莲主持测定了铟等元素相对原子质量的新值
③废旧金属的回收利用，不仅可以节约金属资源，而且可以减少对环境的污染
④在低温条件下加压，使空气转变为液态，然后蒸发，氮气先从液态空气中蒸发出来
⑤某固体X可能由KCl、BaCl2、Na2SO4、（NH4）2SO4、NH4Cl、MgCl2中的一种或几种组成，取少量X加入足量NaOH溶液，产生白色沉淀和刺激性气味气体，再加入足量稀盐酸。沉淀部分溶解。则X的组成有8种情况
⑥室温下，向饱和碳酸钾溶液中滴入硝酸钡溶液，恰好完全反应。如图可表示碳酸钾的溶解度随滴入的硝酸钡溶液质量的变化情况
A．3个 B．4个 C．5个 D．6个
【答案】B
【详解】
①人体摄入碘过量会引起甲状腺肿大，正确；
②张青莲主持测定了铟等元素相对原子质量的新值，正确；
③废旧金属的回收利用，不仅可以节约金属资源，而且可以减少对环境的污染，正确；
④液态氮沸点较低，故在低温条件下加压，使空气转变为液态，然后蒸发，氮气先从液态空气中蒸发出来，正确；
⑤根据有刺激性气味气体产生可知，有铵根离子存在。根据产生白色沉淀，且白色沉淀加入稀盐酸部分溶解可知，沉淀是硫酸钡和氢氧化镁，则一定有氯化钡和氯化镁，硫酸铵和氯化铵至少有一种，硫酸钠和硫酸铵至少有1种，氯化钾可能有可能没有。所以存在的物质除氯化钡、氯化镁、氯化钾外可能的情况，第一种：有硫酸铵、氯化铵、硫酸钠，第二种：硫酸铵，第三种：硫酸铵、氯化铵，第四种：硫酸铵、硫酸钠，第五种：氯化铵、硫酸钠。所以X的组成有5×2=10种情况（有氯化钾和没有氯化钾）。错误。
⑥物质的溶解度只受温度影响，不会受硝酸钡溶液质量的影响，错误。
正确的有四种，故选B
15．（2022年重庆市中考）学会识图能发展科学思维，一小块未打磨的铝片和一定质量的稀盐酸反应，产生气泡的快慢和反应时间的关系如下图。下列猜想正确的有（ ）
①0～t1阶段，可能是铝表面有层氧化膜
②t1～t2阶段，可能是铝和稀盐酸反应放出热量
③t3时刻，可能是稀盐酸过量
④t3时刻，可能是稀盐酸不足
A．1项 B．2项 C．3项 D．4项
【答案】D
【详解】
①铝片未打磨，则表面可能有氧化物膜（氧化铝），氧化铝与稀盐酸反应生成氯化铝和水，铝未反应，所以0～t1阶段，未产生气泡，猜想正确；
②随着铝和稀盐酸反应放出热量，温度升高，加快反应速率，产生气泡不断加快，所以t1～t2阶段，可能是铝和稀盐酸反应放出热量，猜想正确；
③稀盐酸过量，则铝片被完全反应，不再产生气泡，猜想正确；
④稀盐酸不足，则稀盐酸被完全反应，不再产生气泡，猜想正确。
综上猜想正确的是①②③④，共4项，故选D。
16．（2022年湖南省怀化市中考）如图是A、B、C三种固体物质的溶解度曲线，请回答下列问题。
(1)在___________℃时，AB两种物质的溶解度相等。
(2)t2℃时，A、B、C三种物质中溶解度最大的是___________。
(3)若A中含有少量B时，可用___________的方法提纯A。
(4)t2℃时，将35gA固体加入100g水中，充分溶解并恢复到原温度后，形成A物质的___________（填“饱和”或“不饱和”）溶液，溶液的质量为___________g，溶质的质量分数为___________。
【答案】(1)t1
(2)A
(3)降温结晶
(4) 饱和 125 20%
【详解】
(1)
由图可知，t1℃时A、B的溶解度曲线相交，说明在t1℃时，A、B两种物质的溶解度相等，故填t1。
(2)
由图可知，t2℃时，A、B、C三种物质的溶解度曲线由高到低的顺序是A、B、C，则t2℃时，A、B、C三种物质中溶解度最大的是A，故填A。
(3)
由图可知，A、B物质的溶解度都随温度升高而增大，且A的溶解度受温度影响较大，则A中含有少量B时，可选择降温结晶的方法提纯A，故填降温结晶。
(4)
由图可知，t2℃时，A的溶解度为25g，则t2℃时，将35gA固体加入100g水中，充分溶解并恢复到原温度后，只能够溶解25gA，形成A的饱和溶液，故填饱和；
形成的溶液的质量=25g+100g=125g，故填125；
所得溶液的溶质的质量分数=×100%=20%，故填20%。
17．（2022年四川省遂宁市中考）根据图中KNO3、NaCl的溶解度曲线，回答下列问题：
(1)40℃时，KNO3、NaCl两种物质的溶解度大小关系：KNO3_______NaCl(填“>”“<”或“=”)。
(2)下列说法不正确的是 (填字母)。
A．t℃时，将45gKNO3固体放入50g水中充分溶解，所得溶液的质量为95g
B．NaCl溶液中含有少量KNO3，可以采用蒸发结晶的方法提纯NaCl
C．40℃时，将KNO3的饱和溶液降温至20℃，溶液的溶质质量分数减小(不考虑水分损失)
(3)同学们查阅NaCl的溶解度曲线后，欲配制20℃时100g溶质质量分数为10%的NaCl溶液。已知配制溶液的步骤有：①溶解 ②计算 ③装瓶存放 ④称量
I.上述步骤的正确顺序为_______(填序号)。
Ⅱ.溶解时玻璃棒的作用为_______。
【答案】(1)>
(2)A
(3) ②④①③ 搅拌，加速物质溶解
【详解】
(1)
相同温度时，溶解度曲线上对应的点越高，溶解度越大，所以40℃时，KNO3、NaCl两种物质的溶解度大小关系：KNO3>NaCl。
(2)
A. t℃时硝酸钾的溶解度为80g，则50g水中最多溶解40g硝酸钾，得到溶液的质量为40g+50g=90g。错误。
B. 氯化钠、硝酸钾的溶解度均随温度的升高而升高。氯化钠溶解度受温度影响较小，硝酸钾溶解度受温度影响较大。所以NaCl溶液中含有少量KNO3，可以采用蒸发结晶的方法提纯NaCl，正确。
C. 硝酸钾溶解度随温度的减小而减小，降低温度硝酸钾饱和溶液又溶质析出，溶液的溶质质量分数减小。正确。
故选:A。
(3)
I.配置一定溶质质量分数的溶液的步骤是计算、称量、溶解、装瓶存放。所以争取顺序为②④①③。
Ⅱ溶解时玻璃棒的作用是搅拌，加速物质溶解。
18．（2022年四川省自贡市中考）甲、乙、丙三种固体物质的溶解度曲线如图所示。回答下列问题：
(1)在 _____℃时，甲、乙的溶解度相等。
(2)t2℃时，将甲溶液的状态由M点变为N点，可采用的方法是 _____（回答一种即可）。
(3)将t2℃甲、乙、丙的饱和溶液，分别降温到t1℃，所得溶液的溶质质量分数最大的是 _____。
(4)t2℃时，将等质量的甲、乙、丙的饱和溶液，均恒温蒸发等质量的水，析出溶质质量由多到少的顺序为 _____。
【答案】(1)t3
(2)增加溶质
(3)乙
(4)乙＞甲＞丙
【详解】
(1)
据图通过分析溶解度曲线可知，在t3℃时，甲、乙的溶解度相等；
(2)
据图可知，t2℃时，将甲溶液的状态由M点变为N点，即不饱和溶液转化成饱和溶液，可采用的方法是：增加溶质或恒温蒸发溶剂；
(3)
将t2℃甲、乙、丙的饱和溶液，分别降温到t1℃，甲、乙物质的溶解度减小，都会析出晶体，甲、乙的溶质质量分数减小，丙物质的溶解度增大，不会析出晶体，应该按照t2℃时的溶解度计算，所得溶液的溶质质量分数最大的是乙；
(4)
t2℃时，乙物质的溶解度最大，丙物质的溶解度最小，所以将等质量的甲、乙、丙的饱和溶液，均恒温蒸发等质量的水，析出溶质质量由多到少的顺序为：乙＞甲＞丙。
19．（2022年湖南省衡阳市中考）以下是某同学解答一道计算题的过程，请你一起参与完成相关问题。
题目：将氯酸钾和二氧化锰的混合物共27.5g放入试管中加热，反应中剩余固体质量与反应时间的关系如图所示。完全反应后，生成氯化钾的质量是多少？
该同学很快列出计算过程，求出了氯化钾的质量。请你帮该同学检查是否正确。
解：设生成KCl的质量为x
x=16.7g
答：生成KC1的质量为16.7g。
请回答下列问题：
(1)从图中可知完全反应后生成的O2质量是_______g。
(2)上述计算过程是否正确？_______(填“正确”或“错误”)。如果错误，请你重新利用化学方程式计算生成KC1的质量_____。
【答案】(1)9.6
(2) 错误 14.9g。
【详解】
(1)
氯酸钾在二氧化锰催化及加热的条件下分解生成氯化钾与氧气，反应产生的氧气会逸散出去，根据质量守恒得出反应物的总质量等于生成物的总质量，二氧化锰为催化剂，反应前后质量与化学性质不发生改变，则固体减少的质量为氧气的质量，故氧气的质量为27.5g-17.9g=9.6g；
(2)
27.5g是二氧化锰与氯酸钾的混合物的质量，该同学认为27.5g是氯酸钾的质量，故该同学计算过程错误；
解：设生成KCl的质量为x
x=14.9g
答：生成 KCl 的质量为14.9g。
【点睛】
根据化学反应方程式计算中物质相对分子质量之比等于实际质量之比。
20．（2022年江苏省扬州市中考）为认识酸和碱的性质，某化学学习小组进行了如下实验。
(1)20℃时，配制80g溶质质量分数为10%的NaOH溶液。
①用图中仪器完成实验，还缺少的玻璃仪器是____(填名称)，玻璃棒在配制实验中的作用是___。
②配制该溶液需要_______g水。用量筒量取水时，俯视读数会导致所配溶液的溶质质量分数___10%。(填“大于”或“小于”)
(2)向1~5号小试管中分别滴加少量稀盐酸。
①_______中溶液变为红色(填“试管1”或“试管2”)。
②试管3中产生气泡，试管4中无明显现象，由此推断金属活动性Cu比Zn_______(填“强”或“弱”)。
③试管5中生成一种盐和两种氧化物，该反应的化学方程式为_______。
(3)借助传感器对稀NaOH溶液与稀盐酸的中和反应进行研究，实验装置如图，三颈烧瓶中盛放溶液X，用恒压漏斗匀速滴加另一种溶液。
①甲同学用pH传感器测得三颈烧瓶内溶液pH的变化如题图，判断溶液X是_____，实验进行到60s时溶液中的溶质为_____(填化学式)。
②乙同学用温度传感器测得三颈烧瓶内温度变化如图(实验过程中热量散失忽略不计)，据此可得出反应过程中_____能量的结论(填“吸收”或“释放”)。
③丙同学提出，通过监测三颈烧瓶内压强变化，也可以推导出乙同学的实验结论，其理由是____。
【答案】(1) 烧杯 搅拌加速溶解 72 大于
(2) 试管1 弱
(3) 稀盐酸 NaCl、NaOH 释放 温度升高气体体积膨胀，三颈烧瓶内气体压强变大
【详解】
【分析】
（1）根据一定量一定溶质质量分数溶液的配制分析。
（2）根据盐酸的化学性质分析。
（3）根据NaOH溶液与稀盐酸发生的中和反应，结合题中信息进行分析。
(1)
①用固体配制溶液需要的仪器有：托盘天平、药匙、量筒、滴管、烧杯、玻璃棒，故填：烧杯。
在配制实验中玻璃棒的作用是搅拌加速溶解，故填：搅拌加速溶解。
②配制80g溶质质量分数为10%的NaOH溶液，需要NaOH的质量为：，则需要水的质量为：，故填：72。
用量筒量取水时，俯视读数使量取水的体积偏小，溶液的质量偏小，导致所配溶液的溶质质量分数大于10%，故填：大于。
(2)
①盐酸能使石蕊试液变红，所以试管1中溶液变为红色，故填：试管1。
②金属活动顺序表中，金属活动性自左向右逐渐减弱，且位于氢前面的金属能置换出酸中的氢，试管3中产生气泡，试管4中无明显现象，说明Cu的活动性比Zn弱，故填：弱。
③由质量守恒定律知，碱式碳酸铜与盐酸反应生成一种盐和两种氧化物，其中的盐是氯化铜，两种氧化物是水和二氧化碳，该反应的化学方程式为：，故填：。
(3)
①由图像知，开始反应时溶液的pH＜7，显酸性，所以三颈烧瓶内溶液X是稀盐酸，故填：稀盐酸。
三颈烧瓶内溶液X是稀盐酸，恒压漏斗内溶液是稀NaOH溶液，随着NaOH溶液的滴入，稀盐酸与NaOH反应生成氯化钠和水，氯化钠溶液显中性，三颈烧瓶内溶液的pH逐渐增大，二者恰好完全反应时溶液的pH=7，继续滴入NaOH溶液，则溶液的pH＞7，显碱性；实验进行到60s时，溶液的pH＞7，显碱性，此时溶液中的溶质为生成的NaCl和滴加后未反应的NaOH，故填：NaCl、NaOH。
②由用温度传感器测得三颈烧瓶内温度变化图知，反应过程中三颈烧瓶内温度升高，说明稀盐酸与NaOH反应过程中释放出能量，故填：释放。
③因为温度升高气体体积膨胀，使三颈烧瓶内压强变大，所以通过监测三颈烧瓶内压强变化，也可以推出稀盐酸与NaOH反应过程中释放出能量，故填：温度升高气体体积膨胀，使三颈烧瓶内气体压强变大。
【点睛】
本题考察了溶液的配制、稀盐酸的化学性质及稀NaOH溶液与稀盐酸的中和反应进行研究，涉及到的知识点较多，熟练掌握相关知识是解答的关键。
21．（2022年四川省达州市中考）某厂生产的NaC1样品中含有少量MgCl2杂质。该厂质检员称取20g该样品，完全溶解在100g蒸馏水中，向所得溶液中加入氢氧化钠溶液，产生沉淀的质量与所加氢氧化钠溶液的质量关系如图所示，请回答：
(1)样品中MgCl2的质量为_______g。
(2)计算恰好完全反应时，溶液中溶质的质量分数_____。(写出计算过程)
【答案】(1)0.95
(2)10%。
【详解】
(1)
由图可知，氢氧化钠与氯化镁反应生成氢氧化镁沉淀和氯化钠，生成氢氧化镁沉淀的质量为0.58g，设样品中氯化镁的质量为，
解得
故样品中MgCl2的质量为0.95g；
(2)设生成氯化钠的质量为
解得，
氯化钠总质量=20g-0.95g+1.17g=20.22g，
故恰好完全反应时，溶液中溶质质量分数为：；答：恰好完全反应时，溶液中溶质的质量分数10%。
22．（2022年湖南省怀化市中考）取氯化钙和稀盐酸的混合溶液92.2g，向其中逐滴加入碳酸钠溶液，所得数据如图所示，请回答：
(1)当混合溶液中稀盐酸完全反应时，生成二氧化碳___________g。
(2)当滴加80g碳酸钠溶液时，所得溶液中的溶质是___________、___________（填化学式）。
(3)当滴加120g碳酸钠溶液时，所得溶液中氯化钠的质量分数是多少？（计算结果精确到0.1%）
【答案】(1)2.2
(2) NaCl CaCl2
(3)8.8%。
【详解】向氯化钙和稀盐酸的混合溶液中滴加碳酸钠溶液，稀盐酸先与碳酸钠反应生成氯化钠水和二氧化碳，反应化学方程式是为，待稀盐酸恰好完全反应完；氯化钙再与碳酸钠反应生成碳酸钙沉淀和氯化钠，反应化学方程式为。
(1)
根据以上分析可知，图像一开始增加的是二氧化碳质量，消耗碳酸钠溶液质量为40g，则增加二氧化碳的质量为2.2g；
(2)
根据图像可知，消耗碳酸钠溶液质量从40g-120g，发生的是氯化钙与碳酸钠反应生成碳酸钙沉淀和氯化钠，且在120g时，恰好碳酸钠与氯化钙完全反应，而在80g时，氯化钙过量，所以在80g时，溶液中的溶质为氯化钙和氯化钠；
(3)
根据图像可知，生成二氧化碳的质量为2.2g，生成碳酸钙沉淀的质量为10g。
解：设当滴加40g碳酸钠溶液时，反应生成的氯化钠的质量为。
设当滴加碳酸钠溶液从40g-120g时，反应生成的氯化钠的质量为。
所得溶液中氯化钠的质量分数是
答：当滴加120g碳酸钠溶液时，所得溶液中氯化钠的质量分数是8.8%。
23．（2022年江西省中考）化学小组参与“铅蓄废电池中硫酸回收”的研学项目，回收时需要测定电池废液中硫酸的质量分数。向装有50g废液的锥形瓶中加入质量分数为20%的氢氧化钠溶液，并充分搅拌，利用温度传感器等电子设备采集信息并绘制成下图，请据图回答相关问题。(杂可溶但不参加反应)
(1)该反应是____________(选填“吸热”或“放热”)反应。
(2)恰好完全反应时，溶液的温度为____________℃。
(3)计算废液中硫酸的质量分数_____。(写出计算过程)
(4)配制上述实验所用的氢氧化钠溶液。
①氢氧化钠固体应放在玻璃器皿中称量的原因是________；
②用量筒量水时仰视读数，会导致测定废液中硫酸的质量分数结果____________(选填“偏大”、“偏小”或“不变”)。
【答案】(1)放热
(2)t3
(3)19.6%
(4) 氢氧化钠固体易潮解，且腐蚀性较强 偏小
【详解】
(1)
由图可知，随着反应的进行，温度逐渐升高，说明该反应是放热反应；
(2)
由图可知，恰好完全反应时，溶液的温度为t3℃；
(3)
解：设废液中硫酸的质量分数为x
x=19.6%
答：废液中硫酸的质量分数为19.6%
(4)
①氢氧化钠固体易潮解，且腐蚀性较强，故需要放在玻璃器皿中称量；
②用量筒量水时仰视读数，读取数值小于实际数值，会导致量取水的体积偏大，溶液质量偏大，溶质质量分数偏小。
专题19 坐标图像题
1．（2022年江西省中考）取碳和氧化铜的混合物ag在一定条件下恰好完全反应，相关量的变化如下图，下列说法正确的是（ ）
A．M点对应的固体物质只有两种
B．N点对应的固体为黑色
C．反应后产生气体的总质量为(a－b)g
D．0～t2min内，固体中铜元素的质量分数不变
【答案】C
【详解】
A、碳和氧化铜在高温下反应生成铜和二氧化碳，M点时还未完全反应，此时对应的固体物质有氧化铜、碳、铜三种物质，不符合题意；
B、N点时，恰好完全反应，此时固体为铜，为紫红色，不符合题意；
C、根据质量守恒定律，化学反应前后，物质的总质量不变，故反应后产生气体的总质量为(a－b)g，符合题意；
D、根据质量守恒定律，化学反应前后，元素的种类和质量不变，故铜元素的质量不变，但是0～t2min内，固体的质量减少，故固体中铜元素的质量分数增大，不符合题意。
故选C。
2．（2022年浙江省宁波市中考）将锌粉持续加入到100g含有AgNO3和Cu（NO3）2两种溶质的混合溶液中，充分反应。当加入锌粉的质量为6.5g时，溶液质量最小；当加入锌粉的质量为13.0g时，恰好完全反应。下列是反应中的相关量随加入锌的质量变化的关系图，其中正确的是（ ）
A． B．
C． D．
【答案】C
【详解】将锌粉持续加入到100g含有AgNO3和Cu（NO3）2两种溶质的混合溶液中，锌先与硝酸银反应生成银和硝酸锌，化学方程式为Zn+2AgNO3＝Zn（NO3）2+2Ag，每65份质量的锌完全反应生成216份质量的银，溶液质量减小，硝酸银反应结束，锌再与硝酸铜反应生成硝酸锌和铜，化学方程式为Zn+Cu（NO3）2＝Zn（NO3）2+Cu，每65份质量的锌完全反应生成64份质量的铜，溶液质量增加，当加入锌粉的质量为6.5g时，溶液质量最小，说明硝酸银恰好完全反应。
【详解】
A、由分析可知，混合溶液中硝酸银质量为34g，当加入锌从0到6.5g，锌与硝酸银反应，硝酸银质量减小，锌为6.5g，硝酸银质量为0，故A错误；
B、锌先与硝酸银反应生成银和硝酸锌，此时硝酸铜质量不变，当锌大于6.5g锌与硝酸铜反应，硝酸铜质量减小，当锌质量为13g时硝酸铜完全反应，硝酸铜质量为0，故B错误；
C、由分析可知，6.5g锌反应生成银质量为21.6g，当锌的质量为13g时生成固体总质量为21.6g+6.4g＝28.0g，故C正确。
D、当锌为6.5g时硝酸锌的质量分数为 ≈22.3%，当锌质量为13g，硝酸锌的质量分数为 ≈20.5%，故D错误。
故选：C。
【点评】
在解此类题时，首先要将题中的知识认知透，然后结合学过的知识进行解答。
3．（2022年四川省自贡市中考）下列图像与对应的实验操作相符合的是（ ）
A．一定量NaOH固体投入到蒸馏水中
B．一定量NaOH溶液加水稀释
C．一定量NaOH溶液中滴加稀盐酸
D．一定量NaOH溶液中滴加硫酸铜溶液
【答案】A
【详解】
A、一定量NaOH固体投入到蒸馏水中，氢氧化钠溶于水放热，温度逐渐升高，一段时间后，温度逐渐恢复至常温，故选项图像正确；
B、加水稀释氢氧化钠溶液，溶液的碱性变弱，但溶液始终显碱性，溶液的pH不可能小于或等于7，故选项图像错误；
C、一定量NaOH溶液中滴加稀盐酸，溶液中开始就存在能自由移动的离子，溶液的导电性不可能从0开始，故选项图像错误；
D、一定量NaOH溶液中滴加硫酸铜溶液，生成氢氧化铜沉淀和硫酸钠，一开始就产生沉淀，故选项图像错误。
故选A。
4．（2022年四川省凉山州中考）下列图像不能正确反映化学反应原理的是（ ）
A．等质量、等质量分数的稀硫酸与足量镁、铁反应
B．高锰酸钾受热分解制氧气
C．碳酸钙在高温下分解
D．向氢氧化钠和碳酸钠的混合溶液中逐滴加入稀盐酸至过量
【答案】D
【详解】
A、等质量、等质量分数的稀硫酸与足量镁、铁反应，说明稀硫酸完全反应，所以生成氢气的质量相等，因为氢气中的氢元素全部来自于硫酸中的氢；又因为镁比铁活泼，镁消耗完等质量的稀硫酸所需的时间比铁少，故A不符合题意；
B、高锰酸钾受热分解制氧气，反应前后固体中锰元素的质量守恒，故B不符合题意；
C、碳酸钙在高温下分解生成氧化钙和二氧化碳，固体的质量随着反应的进行不断的减少，当反应完全后，固体的质量不再变化，故C不符合题意；
D、向氢氧化钠和碳酸钠的混合溶液中逐滴加入稀盐酸至过量，稀盐酸先与氢氧化钠生成氯化钠和水，所以开始不产生二氧化碳，当把氢氧化钠完全反应后，稀盐酸再与碳酸钠反应，才产生二氧化碳气体，故D符合题意。
故选D。
5．（2022年四川省南充市中考）下列图像与对应的操作过程相符的是（ ）
A． ①表示向pH=12的NaOH溶液中滴加pH=2的稀盐酸
B． ②表示电解水
C． ③表示向一定量H2O2溶液中加入MnO2固体
D． ④表示分别向等质量镁粉和铁粉中加入足量溶质质量分数相同的稀硫酸
【答案】D
【详解】
A、向pH=12的NaOH溶液中滴加pH=2的稀盐酸，盐酸和氢氧化钠反应，碱性减弱溶液pH减小，当盐酸过量溶液显酸性，溶液pH小于7，加入的盐酸pH=2，盐酸和氢氧化钠反应后生成了水，故最终溶液的pH不可能小于2，说法不正确，不符合题意；
B、电解水生成氢气和氧气的体积比为2:1，质量比不是2:1，说法不正确，不符合题意；
C、过氧化氢在二氧化锰的催化下反应生成水和氧气，生成的水中含有氧元素，故反应后液体中氧元素质量分数不可能为0，说法不正确，不符合题意；
D、镁和硫酸反应生成硫酸镁和氢气，化学反应方程式为：Mg+H2SO4=MgSO4+H2↑，反应中镁和氢气质量比为：24:2=12:1，铁和硫酸反应生成硫酸亚铁和氢气，化学反应方程式为：Fe+H2SO4=FeSO4+H2↑，反应中铁和氢气质量比为：56:2，等质量镁粉和铁粉与足量硫酸反应，生成氢气质量镁比铁多，说法正确，符合题意。
故选D。
6．（2022年四川省达州市中考）下列图像分别与选项中的操作相对应，合理的是
A．向等质量的水中分别加入相同质量的氢氧化钠固体和硝酸铵固体
B． 在盛有空气的密闭容器中点燃红磷
C．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉
D．向一定质量的稀盐酸中不断加入氢氧化钠溶液
【答案】BC
【详解】
A、氢氧化钠固体溶于水时放出热量，溶液的温度逐渐升高，当氢氧化钠固体完全溶解后溶液的温度最高，然后温度降低逐渐恢复至常温，硝酸铵溶于水时吸收热量，溶液的温度降低，当硝酸铵完全溶解后溶液的温度最低，然后溶液的温度逐渐升高，最后恢复为常温，选项错误；
B、在盛有空气的密闭容器中点燃红磷，红磷与空气中的氧气发生燃烧放出热量，装置中的气体受热体积膨胀，装置中的压强增大，燃烧停止后，装置中的气体减少，温度降低，装置中的压强减小，最终装置中的压强小于大气压，选项正确；
C、向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉，最终金属粉末有剩余，酸完全反应，生成等质量的氢气，锌与稀硫酸反应生成硫酸锌和氢气，反应的化学方程式为：Zn+H2SO4=ZnSO4+H2↑，反应中锌与氢气的质量比为65：2，铁与稀硫酸反应生成硫酸亚铁和氢气，反应的化学方程式为：Fe+H2SO4=FeSO4+H2↑，反应中铁与氢气的质量比为56：2，则等质量的锌、铁与酸反应后，铁生成氢气的质量多一些，选项正确；
D、稀盐酸呈酸性，溶液的pH小于7，氢氧化钠溶液呈碱性，溶液的pH大于7，向一定质量的稀盐酸中不断加入氢氧化钠溶液，溶液的碱性逐渐增强，酸性减弱，溶液的pH由小于7逐渐变得大于7，且pH越来越大，选项错误，故选BC。
7．（2022年湖南省怀化市中考）现有质量相等的X、Y、Z三种金属，分别放入三份溶质质量分数相等的足量稀硫酸中，X不发生反应，Y、Z在生成物中均显+2价，Y、Z反应生成氢气的质量与反应时间的关系如图所示，则下列说法正确的是（ ）
A．X、Y、Z的金属活动性顺序为：Y>Z>X
B．相对原子质量：Y>Z
C．完全反应生成氢气的质量：Y
【答案】D
【详解】
A. 排在氢前面的金属可以和酸反应生成氢气；活动性越强的金属与酸反应越剧烈，即反应放出氢气的速度越快；X不发生反应，则X活动性最弱；由图可知，Z反应速率最快，则Z最活泼，X、Y、Z的金属活动性顺序为：Z> Y >X，错误；
B. 一定量金属与足量酸完全反应时，产生氢气质量=；Y、Z在生成物中均显+2价，且Y生成氢气质量大，则相对原子质量：Y
D. Y、Z在生成物中均显+2价，则Y与H2SO4反应的化学方程式为：，正确；
故选D。
8．（2022年四川省遂宁市中考）下列图像与描述不相符的个数有（ ）
图像
描述
向盛有HCl和BaCl2的混合溶液中，逐滴滴入一定溶质质量分数的NaOH溶液至过量
1g硫和1g氧气在密闭容器中充分反应
NaOH和NaCl固体分别溶于室温下足量的水中
向氢氧化钙的饱和溶液中加入一定量的氧化钙固体
A．1个 B．2个 C．3个 D．4个
【答案】C
【详解】
向盛有HCl和BaCl2的混合溶液中，逐滴滴入一定溶质质量分数的NaOH溶液至过量，一开始盐酸显酸性，pH＜7，滴入氢氧化钠，氢氧化钠和稀盐酸反应生成氯化钠和水，pH逐渐增大，恰好完全反应时，pH=7，后氢氧化钠过量，pH＞7，错误；
根据质量守恒定律，化学反应前后，物质的总质量不变，故容器中物质的总质量不变，正确；
NaOH和NaCl固体分别溶于室温下足量的水中，氢氧化钠溶于水，放出大量的热，溶液温度升高，然后逐渐恢复至室温，氯化钠溶于水，温度变化不大，错误；
向氢氧化钙的饱和溶液中加入一定量的氧化钙固体，氧化钙和水反应生成氢氧化钙，消耗了水，且该反应放出大量的热，溶液温度升高，氢氧化钙的溶解度减小，有溶质析出，溶液质量逐渐减小，待完全反应后，逐渐恢复至室温，氢氧化钙的溶解度增加，溶液质量增加，但是由于消耗了水，最后溶液的质量小于原来溶液的质量，错误。
故与描述不相符的个数有3个。
故选C。
9．（2022年湖南省衡阳市中考）向一定质量的Cu(NO3)2和AgNO3的混合溶液中逐渐加入锌粉。反应过程中溶质Cu(NO3)2的质量随加入锌粉质量的变化关系如图所示。下列说法错误的是（ ）
A．a点时，溶液的总质量与反应前相比减小
B．b点时，溶液为Zn(NO3)2和Cu(NO3)2的混合溶液
C．c点时，溶液呈无色
D．d点时，过滤所得滤渣为Cu和Ag的混合物
【答案】C
【详解】向一定质量的Cu(NO3)2和AgNO3的混合溶液中逐渐加入锌粉，由金属活动性顺序可知，Zn>Cu>Ag，故锌粉加入后先与AgNO3溶液反应，再与Cu(NO3)2溶液反应，据此回答问题。
A、a点表示的是锌粉与AgNO3溶液正在反应，由Zn的相对原子质量为65，Ag的相对原子质量为108可知，65份的Zn能置换出108份的Ag，故溶液质量在减小，选项正确，不符合题意；
B、b点之后随着锌粉的加入，Cu(NO3)2溶液质量开始减小，说明b点时Zn与Cu(NO3)2发生反应，且b点时AgNO3已被反应完，故溶液中不再含有AgNO3，则此时，溶液为Zn与AgNO3反应生成的Zn(NO3)2和还没有开始参与反应的Cu(NO3)2的混合溶液，选项正确，不符合题意；
C、c点表示溶液中Cu(NO3)2还没有反应完，则此时溶液中仍然存在铜离子，溶液的颜色仍为蓝色，选项错误，符合题意；
D、d点时Cu(NO3)2质量为0，说明此时Cu(NO3)2全部反应完，且此时Zn和Cu(NO3)2恰好完全反应，则此时Zn的质量也为0，故过滤得到的滤渣为Zn与AgNO3和Zn与Cu(NO3)2反应得到的Ag和Cu，选项正确，不符合题意。
故选D。
10．（2022年湖南省衡阳市中考）图像能直观表达各种变化关系，加深对知识的理解。下列有关图像的描述正确的是（ ）
A．表示向H2SO4和CuSO4的混合溶液中滴加NaOH溶液
B．表示电解水
C．表示常温下向一定量的盐酸中加入水
D．表示一定温度时，向一定量的饱和石灰水中加入生石灰
【答案】B
【详解】
A、向H2SO4和CuSO4的混合溶液中滴加NaOH溶液至过量，先与硫酸反应生成硫酸钠和水，开始时不会生成沉淀，硫酸消耗完再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，滴加一定量的氢氧化钠溶液后，再不断上升，最后形成一条水平直线；故选项图像错误；
B、通电分解水，生成氢气和氧气的体积之比为2：1，故选项图像正确；
C、盐酸呈酸性，加水后酸性减弱，pH逐渐增大，但不会超过7，故选项图像错误；
D、生石灰能与水反应生成氢氧化钙，溶液中溶剂质量减少，有氢氧化钙析出，则溶液质量减少，最终为0，故选项图像错误；
故选：B
11．（2022年江苏省扬州市中考）KNO3与KCl的溶解度曲线如图所示。下列说法正确的是（ ）
A．10℃时，KNO3的溶解度比KCl大
B．KCl的溶解度受温度影响的程度比KNO3大
C．60℃时，P点表示的KNO3溶液还能继续溶解KNO3固体
D．将60℃的KCl饱和溶液降温至10℃，溶液中溶质质量分数不变
【答案】C
【详解】
A、从图像上可看出，10℃时，KNO3的溶解度比KCl小，故A错误；
B、从图像上可看出，KCl的溶解度受温度影响的程度比KNO3小，故B错误；
C、P点在硝酸钾溶解度曲线的下方，表示该温度下的不饱和溶液，可以继续溶解硝酸钾固体，故C正确；
D、将60℃的KCl饱和溶液降温至10℃，氯化钾的溶解度随温度的降温而减小，降温后有晶体析出，溶液中溶质质量分数减小，故D错误。
故选C。
12．（2022年四川省成都市中考）实验小组用图1装置探究稀氢氧化钠溶液与稀盐酸能否反应，测得数据如图2。下列说法正确的是（ ）
A．烧杯中只能盛放稀氢氧化钠溶液
B．图2不能证明反应是放热反应
C．60s时溶液中溶质只有氯化钠
D．实验证明氢氧化钠与盐酸能反应
【答案】D
【详解】从图中可以看出，随着反应时间的增加，温度先上升后下降，说明氢氧化钠溶液和稀盐酸反应放热。
A、烧杯中放稀氢氧化钠溶液还是稀盐酸，不影响对反应温度的升高，A错误，不符合题意；
B、图2温度升高，能证明反应放热，B错误，不符合题意；
C、60s是反应温度达到最高点以后的时间，不确定反应是加到恰好完全反应就停止滴加，还是一直滴加注射器中溶液；
若恰好完全反应就停止滴加，溶液中溶质只有氯化钠；
若是一直滴加注射器中溶液，60s时溶液中除了氯化钠，还有注射器中溶液的溶质；
C错误，不符合题意；
D、实验反应放热是化学能转化为热能的过程，能证明氢氧化钠与盐酸反应，D正确，符合题意。
故选：D。
13．（2022年四川省自贡市中考）元素化合价和物质类别是认识物质的两个重要维度，构建元素化合价和物质类别的二维图是学习化学的一种重要方法。如图是碳元素的“价类二维图”，下列说法错误的是（ ）
A．A点对应的物质一定是金刚石
B．B点对应的物质与C点对应的物质可以相互转化
C．D点对应的物质很不稳定，容易分解
D．E点对应的物质可能是K2CO3
【答案】A
【详解】
A、A点对应的物质是碳元素形成的单质，不一定是金刚石，也可能是石墨等，故选项说法错误。
B、B点对应的物质属于氧化物，碳元素显+2价，氧元素显﹣2价，为一氧化碳；C点对应的物质属于氧化物，碳元素显+4价，氧元素显﹣2价，为二氧化碳；B点对应的物质与C点对应的物质可以相互转化，一氧化碳燃烧生成二氧化碳，二氧化碳与碳在高温下反应生成一氧化碳，故选项说法正确。
C、D点对应的物质属于酸，碳元素显+4价，对应的物质是碳酸，很不稳定，容易分解，故选项说法正确。
D、E点对应的物质属于盐，碳元素显+4价，对应的物质可以是K2CO3，故选项说法正确。
故选：A。
14．（2022年云南省昆明市中考）下列说法正确的有（ ）
①人体摄入碘过量会引起甲状腺肿大
②张青莲主持测定了铟等元素相对原子质量的新值
③废旧金属的回收利用，不仅可以节约金属资源，而且可以减少对环境的污染
④在低温条件下加压，使空气转变为液态，然后蒸发，氮气先从液态空气中蒸发出来
⑤某固体X可能由KCl、BaCl2、Na2SO4、（NH4）2SO4、NH4Cl、MgCl2中的一种或几种组成，取少量X加入足量NaOH溶液，产生白色沉淀和刺激性气味气体，再加入足量稀盐酸。沉淀部分溶解。则X的组成有8种情况
⑥室温下，向饱和碳酸钾溶液中滴入硝酸钡溶液，恰好完全反应。如图可表示碳酸钾的溶解度随滴入的硝酸钡溶液质量的变化情况
A．3个 B．4个 C．5个 D．6个
【答案】B
【详解】
①人体摄入碘过量会引起甲状腺肿大，正确；
②张青莲主持测定了铟等元素相对原子质量的新值，正确；
③废旧金属的回收利用，不仅可以节约金属资源，而且可以减少对环境的污染，正确；
④液态氮沸点较低，故在低温条件下加压，使空气转变为液态，然后蒸发，氮气先从液态空气中蒸发出来，正确；
⑤根据有刺激性气味气体产生可知，有铵根离子存在。根据产生白色沉淀，且白色沉淀加入稀盐酸部分溶解可知，沉淀是硫酸钡和氢氧化镁，则一定有氯化钡和氯化镁，硫酸铵和氯化铵至少有一种，硫酸钠和硫酸铵至少有1种，氯化钾可能有可能没有。所以存在的物质除氯化钡、氯化镁、氯化钾外可能的情况，第一种：有硫酸铵、氯化铵、硫酸钠，第二种：硫酸铵，第三种：硫酸铵、氯化铵，第四种：硫酸铵、硫酸钠，第五种：氯化铵、硫酸钠。所以X的组成有5×2=10种情况（有氯化钾和没有氯化钾）。错误。
⑥物质的溶解度只受温度影响，不会受硝酸钡溶液质量的影响，错误。
正确的有四种，故选B
15．（2022年重庆市中考）学会识图能发展科学思维，一小块未打磨的铝片和一定质量的稀盐酸反应，产生气泡的快慢和反应时间的关系如下图。下列猜想正确的有（ ）
①0～t1阶段，可能是铝表面有层氧化膜
②t1～t2阶段，可能是铝和稀盐酸反应放出热量
③t3时刻，可能是稀盐酸过量
④t3时刻，可能是稀盐酸不足
A．1项 B．2项 C．3项 D．4项
【答案】D
【详解】
①铝片未打磨，则表面可能有氧化物膜（氧化铝），氧化铝与稀盐酸反应生成氯化铝和水，铝未反应，所以0～t1阶段，未产生气泡，猜想正确；
②随着铝和稀盐酸反应放出热量，温度升高，加快反应速率，产生气泡不断加快，所以t1～t2阶段，可能是铝和稀盐酸反应放出热量，猜想正确；
③稀盐酸过量，则铝片被完全反应，不再产生气泡，猜想正确；
④稀盐酸不足，则稀盐酸被完全反应，不再产生气泡，猜想正确。
综上猜想正确的是①②③④，共4项，故选D。
16．（2022年湖南省怀化市中考）如图是A、B、C三种固体物质的溶解度曲线，请回答下列问题。
(1)在___________℃时，AB两种物质的溶解度相等。
(2)t2℃时，A、B、C三种物质中溶解度最大的是___________。
(3)若A中含有少量B时，可用___________的方法提纯A。
(4)t2℃时，将35gA固体加入100g水中，充分溶解并恢复到原温度后，形成A物质的___________（填“饱和”或“不饱和”）溶液，溶液的质量为___________g，溶质的质量分数为___________。
【答案】(1)t1
(2)A
(3)降温结晶
(4) 饱和 125 20%
【详解】
(1)
由图可知，t1℃时A、B的溶解度曲线相交，说明在t1℃时，A、B两种物质的溶解度相等，故填t1。
(2)
由图可知，t2℃时，A、B、C三种物质的溶解度曲线由高到低的顺序是A、B、C，则t2℃时，A、B、C三种物质中溶解度最大的是A，故填A。
(3)
由图可知，A、B物质的溶解度都随温度升高而增大，且A的溶解度受温度影响较大，则A中含有少量B时，可选择降温结晶的方法提纯A，故填降温结晶。
(4)
由图可知，t2℃时，A的溶解度为25g，则t2℃时，将35gA固体加入100g水中，充分溶解并恢复到原温度后，只能够溶解25gA，形成A的饱和溶液，故填饱和；
形成的溶液的质量=25g+100g=125g，故填125；
所得溶液的溶质的质量分数=×100%=20%，故填20%。
17．（2022年四川省遂宁市中考）根据图中KNO3、NaCl的溶解度曲线，回答下列问题：
(1)40℃时，KNO3、NaCl两种物质的溶解度大小关系：KNO3_______NaCl(填“>”“<”或“=”)。
(2)下列说法不正确的是 (填字母)。
A．t℃时，将45gKNO3固体放入50g水中充分溶解，所得溶液的质量为95g
B．NaCl溶液中含有少量KNO3，可以采用蒸发结晶的方法提纯NaCl
C．40℃时，将KNO3的饱和溶液降温至20℃，溶液的溶质质量分数减小(不考虑水分损失)
(3)同学们查阅NaCl的溶解度曲线后，欲配制20℃时100g溶质质量分数为10%的NaCl溶液。已知配制溶液的步骤有：①溶解 ②计算 ③装瓶存放 ④称量
I.上述步骤的正确顺序为_______(填序号)。
Ⅱ.溶解时玻璃棒的作用为_______。
【答案】(1)>
(2)A
(3) ②④①③ 搅拌，加速物质溶解
【详解】
(1)
相同温度时，溶解度曲线上对应的点越高，溶解度越大，所以40℃时，KNO3、NaCl两种物质的溶解度大小关系：KNO3>NaCl。
(2)
A. t℃时硝酸钾的溶解度为80g，则50g水中最多溶解40g硝酸钾，得到溶液的质量为40g+50g=90g。错误。
B. 氯化钠、硝酸钾的溶解度均随温度的升高而升高。氯化钠溶解度受温度影响较小，硝酸钾溶解度受温度影响较大。所以NaCl溶液中含有少量KNO3，可以采用蒸发结晶的方法提纯NaCl，正确。
C. 硝酸钾溶解度随温度的减小而减小，降低温度硝酸钾饱和溶液又溶质析出，溶液的溶质质量分数减小。正确。
故选:A。
(3)
I.配置一定溶质质量分数的溶液的步骤是计算、称量、溶解、装瓶存放。所以争取顺序为②④①③。
Ⅱ溶解时玻璃棒的作用是搅拌，加速物质溶解。
18．（2022年四川省自贡市中考）甲、乙、丙三种固体物质的溶解度曲线如图所示。回答下列问题：
(1)在 _____℃时，甲、乙的溶解度相等。
(2)t2℃时，将甲溶液的状态由M点变为N点，可采用的方法是 _____（回答一种即可）。
(3)将t2℃甲、乙、丙的饱和溶液，分别降温到t1℃，所得溶液的溶质质量分数最大的是 _____。
(4)t2℃时，将等质量的甲、乙、丙的饱和溶液，均恒温蒸发等质量的水，析出溶质质量由多到少的顺序为 _____。
【答案】(1)t3
(2)增加溶质
(3)乙
(4)乙＞甲＞丙
【详解】
(1)
据图通过分析溶解度曲线可知，在t3℃时，甲、乙的溶解度相等；
(2)
据图可知，t2℃时，将甲溶液的状态由M点变为N点，即不饱和溶液转化成饱和溶液，可采用的方法是：增加溶质或恒温蒸发溶剂；
(3)
将t2℃甲、乙、丙的饱和溶液，分别降温到t1℃，甲、乙物质的溶解度减小，都会析出晶体，甲、乙的溶质质量分数减小，丙物质的溶解度增大，不会析出晶体，应该按照t2℃时的溶解度计算，所得溶液的溶质质量分数最大的是乙；
(4)
t2℃时，乙物质的溶解度最大，丙物质的溶解度最小，所以将等质量的甲、乙、丙的饱和溶液，均恒温蒸发等质量的水，析出溶质质量由多到少的顺序为：乙＞甲＞丙。
19．（2022年湖南省衡阳市中考）以下是某同学解答一道计算题的过程，请你一起参与完成相关问题。
题目：将氯酸钾和二氧化锰的混合物共27.5g放入试管中加热，反应中剩余固体质量与反应时间的关系如图所示。完全反应后，生成氯化钾的质量是多少？
该同学很快列出计算过程，求出了氯化钾的质量。请你帮该同学检查是否正确。
解：设生成KCl的质量为x
x=16.7g
答：生成KC1的质量为16.7g。
请回答下列问题：
(1)从图中可知完全反应后生成的O2质量是_______g。
(2)上述计算过程是否正确？_______(填“正确”或“错误”)。如果错误，请你重新利用化学方程式计算生成KC1的质量_____。
【答案】(1)9.6
(2) 错误 14.9g。
【详解】
(1)
氯酸钾在二氧化锰催化及加热的条件下分解生成氯化钾与氧气，反应产生的氧气会逸散出去，根据质量守恒得出反应物的总质量等于生成物的总质量，二氧化锰为催化剂，反应前后质量与化学性质不发生改变，则固体减少的质量为氧气的质量，故氧气的质量为27.5g-17.9g=9.6g；
(2)
27.5g是二氧化锰与氯酸钾的混合物的质量，该同学认为27.5g是氯酸钾的质量，故该同学计算过程错误；
解：设生成KCl的质量为x
x=14.9g
答：生成 KCl 的质量为14.9g。
【点睛】
根据化学反应方程式计算中物质相对分子质量之比等于实际质量之比。
20．（2022年江苏省扬州市中考）为认识酸和碱的性质，某化学学习小组进行了如下实验。
(1)20℃时，配制80g溶质质量分数为10%的NaOH溶液。
①用图中仪器完成实验，还缺少的玻璃仪器是____(填名称)，玻璃棒在配制实验中的作用是___。
②配制该溶液需要_______g水。用量筒量取水时，俯视读数会导致所配溶液的溶质质量分数___10%。(填“大于”或“小于”)
(2)向1~5号小试管中分别滴加少量稀盐酸。
①_______中溶液变为红色(填“试管1”或“试管2”)。
②试管3中产生气泡，试管4中无明显现象，由此推断金属活动性Cu比Zn_______(填“强”或“弱”)。
③试管5中生成一种盐和两种氧化物，该反应的化学方程式为_______。
(3)借助传感器对稀NaOH溶液与稀盐酸的中和反应进行研究，实验装置如图，三颈烧瓶中盛放溶液X，用恒压漏斗匀速滴加另一种溶液。
①甲同学用pH传感器测得三颈烧瓶内溶液pH的变化如题图，判断溶液X是_____，实验进行到60s时溶液中的溶质为_____(填化学式)。
②乙同学用温度传感器测得三颈烧瓶内温度变化如图(实验过程中热量散失忽略不计)，据此可得出反应过程中_____能量的结论(填“吸收”或“释放”)。
③丙同学提出，通过监测三颈烧瓶内压强变化，也可以推导出乙同学的实验结论，其理由是____。
【答案】(1) 烧杯 搅拌加速溶解 72 大于
(2) 试管1 弱
(3) 稀盐酸 NaCl、NaOH 释放 温度升高气体体积膨胀，三颈烧瓶内气体压强变大
【详解】
【分析】
（1）根据一定量一定溶质质量分数溶液的配制分析。
（2）根据盐酸的化学性质分析。
（3）根据NaOH溶液与稀盐酸发生的中和反应，结合题中信息进行分析。
(1)
①用固体配制溶液需要的仪器有：托盘天平、药匙、量筒、滴管、烧杯、玻璃棒，故填：烧杯。
在配制实验中玻璃棒的作用是搅拌加速溶解，故填：搅拌加速溶解。
②配制80g溶质质量分数为10%的NaOH溶液，需要NaOH的质量为：，则需要水的质量为：，故填：72。
用量筒量取水时，俯视读数使量取水的体积偏小，溶液的质量偏小，导致所配溶液的溶质质量分数大于10%，故填：大于。
(2)
①盐酸能使石蕊试液变红，所以试管1中溶液变为红色，故填：试管1。
②金属活动顺序表中，金属活动性自左向右逐渐减弱，且位于氢前面的金属能置换出酸中的氢，试管3中产生气泡，试管4中无明显现象，说明Cu的活动性比Zn弱，故填：弱。
③由质量守恒定律知，碱式碳酸铜与盐酸反应生成一种盐和两种氧化物，其中的盐是氯化铜，两种氧化物是水和二氧化碳，该反应的化学方程式为：，故填：。
(3)
①由图像知，开始反应时溶液的pH＜7，显酸性，所以三颈烧瓶内溶液X是稀盐酸，故填：稀盐酸。
三颈烧瓶内溶液X是稀盐酸，恒压漏斗内溶液是稀NaOH溶液，随着NaOH溶液的滴入，稀盐酸与NaOH反应生成氯化钠和水，氯化钠溶液显中性，三颈烧瓶内溶液的pH逐渐增大，二者恰好完全反应时溶液的pH=7，继续滴入NaOH溶液，则溶液的pH＞7，显碱性；实验进行到60s时，溶液的pH＞7，显碱性，此时溶液中的溶质为生成的NaCl和滴加后未反应的NaOH，故填：NaCl、NaOH。
②由用温度传感器测得三颈烧瓶内温度变化图知，反应过程中三颈烧瓶内温度升高，说明稀盐酸与NaOH反应过程中释放出能量，故填：释放。
③因为温度升高气体体积膨胀，使三颈烧瓶内压强变大，所以通过监测三颈烧瓶内压强变化，也可以推出稀盐酸与NaOH反应过程中释放出能量，故填：温度升高气体体积膨胀，使三颈烧瓶内气体压强变大。
【点睛】
本题考察了溶液的配制、稀盐酸的化学性质及稀NaOH溶液与稀盐酸的中和反应进行研究，涉及到的知识点较多，熟练掌握相关知识是解答的关键。
21．（2022年四川省达州市中考）某厂生产的NaC1样品中含有少量MgCl2杂质。该厂质检员称取20g该样品，完全溶解在100g蒸馏水中，向所得溶液中加入氢氧化钠溶液，产生沉淀的质量与所加氢氧化钠溶液的质量关系如图所示，请回答：
(1)样品中MgCl2的质量为_______g。
(2)计算恰好完全反应时，溶液中溶质的质量分数_____。(写出计算过程)
【答案】(1)0.95
(2)10%。
【详解】
(1)
由图可知，氢氧化钠与氯化镁反应生成氢氧化镁沉淀和氯化钠，生成氢氧化镁沉淀的质量为0.58g，设样品中氯化镁的质量为，
解得
故样品中MgCl2的质量为0.95g；
(2)设生成氯化钠的质量为
解得，
氯化钠总质量=20g-0.95g+1.17g=20.22g，
故恰好完全反应时，溶液中溶质质量分数为：；答：恰好完全反应时，溶液中溶质的质量分数10%。
22．（2022年湖南省怀化市中考）取氯化钙和稀盐酸的混合溶液92.2g，向其中逐滴加入碳酸钠溶液，所得数据如图所示，请回答：
(1)当混合溶液中稀盐酸完全反应时，生成二氧化碳___________g。
(2)当滴加80g碳酸钠溶液时，所得溶液中的溶质是___________、___________（填化学式）。
(3)当滴加120g碳酸钠溶液时，所得溶液中氯化钠的质量分数是多少？（计算结果精确到0.1%）
【答案】(1)2.2
(2) NaCl CaCl2
(3)8.8%。
【详解】向氯化钙和稀盐酸的混合溶液中滴加碳酸钠溶液，稀盐酸先与碳酸钠反应生成氯化钠水和二氧化碳，反应化学方程式是为，待稀盐酸恰好完全反应完；氯化钙再与碳酸钠反应生成碳酸钙沉淀和氯化钠，反应化学方程式为。
(1)
根据以上分析可知，图像一开始增加的是二氧化碳质量，消耗碳酸钠溶液质量为40g，则增加二氧化碳的质量为2.2g；
(2)
根据图像可知，消耗碳酸钠溶液质量从40g-120g，发生的是氯化钙与碳酸钠反应生成碳酸钙沉淀和氯化钠，且在120g时，恰好碳酸钠与氯化钙完全反应，而在80g时，氯化钙过量，所以在80g时，溶液中的溶质为氯化钙和氯化钠；
(3)
根据图像可知，生成二氧化碳的质量为2.2g，生成碳酸钙沉淀的质量为10g。
解：设当滴加40g碳酸钠溶液时，反应生成的氯化钠的质量为。
设当滴加碳酸钠溶液从40g-120g时，反应生成的氯化钠的质量为。
所得溶液中氯化钠的质量分数是
答：当滴加120g碳酸钠溶液时，所得溶液中氯化钠的质量分数是8.8%。
23．（2022年江西省中考）化学小组参与“铅蓄废电池中硫酸回收”的研学项目，回收时需要测定电池废液中硫酸的质量分数。向装有50g废液的锥形瓶中加入质量分数为20%的氢氧化钠溶液，并充分搅拌，利用温度传感器等电子设备采集信息并绘制成下图，请据图回答相关问题。(杂可溶但不参加反应)
(1)该反应是____________(选填“吸热”或“放热”)反应。
(2)恰好完全反应时，溶液的温度为____________℃。
(3)计算废液中硫酸的质量分数_____。(写出计算过程)
(4)配制上述实验所用的氢氧化钠溶液。
①氢氧化钠固体应放在玻璃器皿中称量的原因是________；
②用量筒量水时仰视读数，会导致测定废液中硫酸的质量分数结果____________(选填“偏大”、“偏小”或“不变”)。
【答案】(1)放热
(2)t3
(3)19.6%
(4) 氢氧化钠固体易潮解，且腐蚀性较强 偏小
【详解】
(1)
由图可知，随着反应的进行，温度逐渐升高，说明该反应是放热反应；
(2)
由图可知，恰好完全反应时，溶液的温度为t3℃；
(3)
解：设废液中硫酸的质量分数为x
x=19.6%
答：废液中硫酸的质量分数为19.6%
(4)
①氢氧化钠固体易潮解，且腐蚀性较强，故需要放在玻璃器皿中称量；
②用量筒量水时仰视读数，读取数值小于实际数值，会导致量取水的体积偏大，溶液质量偏大，溶质质量分数偏小。
相关试卷
2022年中考化学真题分类汇编 专题19 坐标图像题2022年中考真题分类汇编（原卷版+解析版）： 这是一份2022年中考化学真题分类汇编 专题19 坐标图像题2022年中考真题分类汇编（原卷版+解析版），文件包含2022年中考化学真题分类汇编专题19坐标图像题解析版doc、2022年中考化学真题分类汇编专题19坐标图像题原卷版doc等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。
2022年中考化学学真题分类汇编 专题19 坐标图像题（学生版+解析版）： 这是一份2022年中考化学学真题分类汇编 专题19 坐标图像题（学生版+解析版），共40页。
2021中考化学真题分类汇编 专题19 坐标图像题（学生卷+教师卷）： 这是一份2021中考化学真题分类汇编 专题19 坐标图像题（学生卷+教师卷），文件包含2021中考化学真题分类汇编专题19坐标图像题教用doc、2021中考化学真题分类汇编专题19坐标图像题学用doc等2份试卷配套教学资源，其中试卷共98页， 欢迎下载使用。
