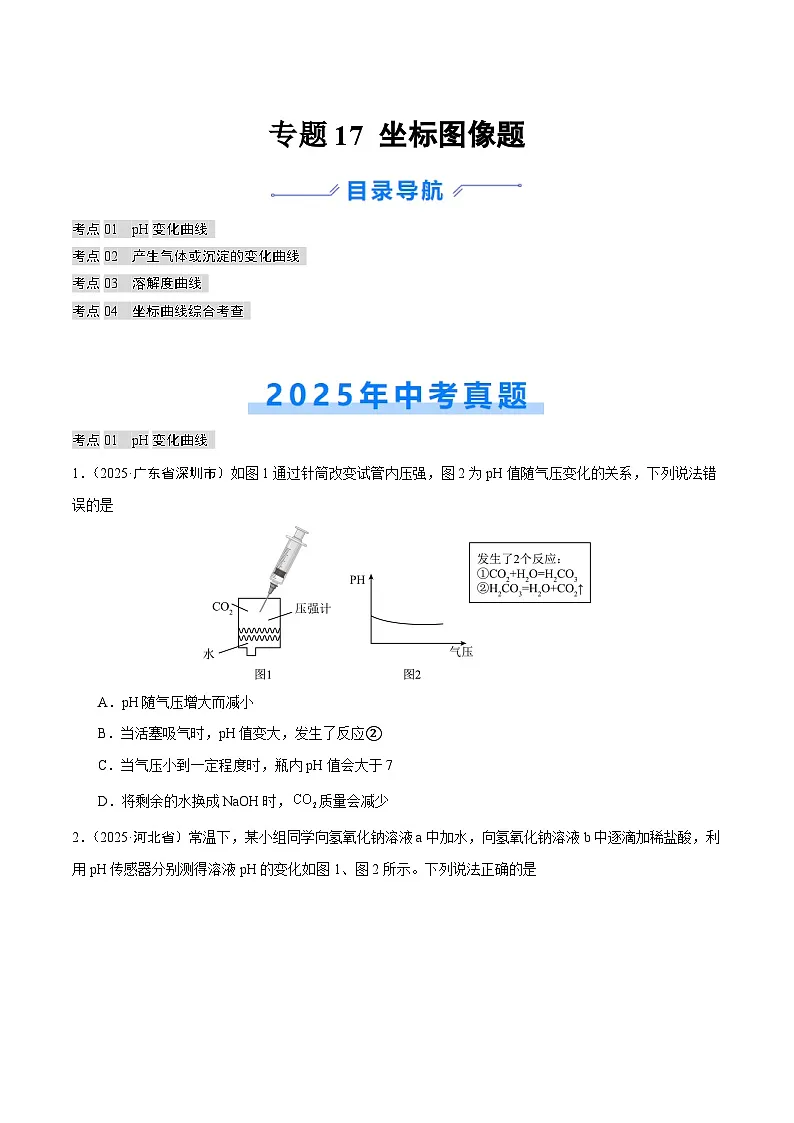

2025年中考化学真题分类汇编：专题17 坐标图像题（全国通用）（第02期）（原卷版）

这是一份2025年中考化学真题分类汇编：专题17 坐标图像题（全国通用）（第02期）（原卷版），共21页。试卷主要包含了硼酸的溶解度曲线如图等内容，欢迎下载使用。
考点01 pH变化曲线
考点02 产生气体或沉淀的变化曲线
考点03 溶解度曲线
考点04 坐标曲线综合考查
考点01 pH变化曲线
1．（2025·广东省深圳市）如图1通过针筒改变试管内压强，图2为pH值随气压变化的关系，下列说法错误的是
A．pH随气压增大而减小
B．当活塞吸气时，pH值变大，发生了反应②
C．当气压小到一定程度时，瓶内pH值会大于7
D．将剩余的水换成NaOH时，质量会减少

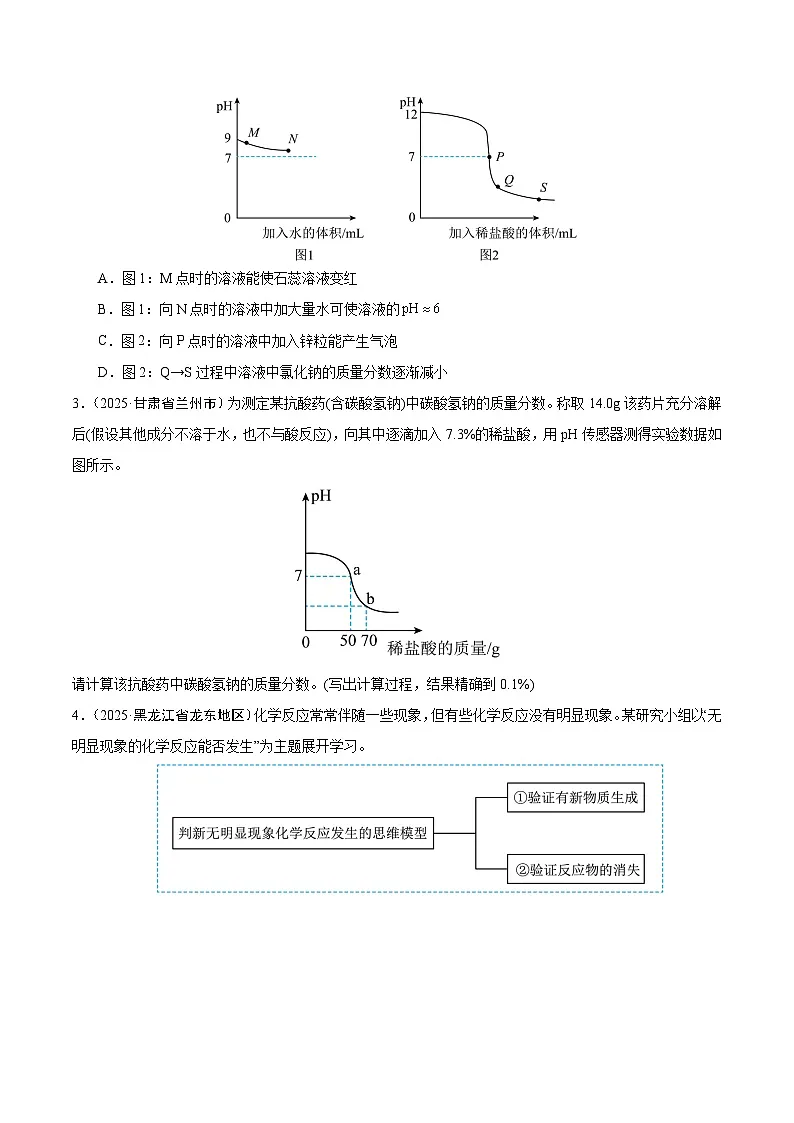

2．（2025·河北省）常温下，某小组同学向氢氧化钠溶液a中加水，向氢氧化钠溶液b中逐滴加稀盐酸，利用pH传感器分别测得溶液pH的变化如图1、图2所示。下列说法正确的是
A．图1：M点时的溶液能使石蕊溶液变红
B．图1：向N点时的溶液中加大量水可使溶液的
C．图2：向P点时的溶液中加入锌粒能产生气泡
D．图2：Q→S过程中溶液中氯化钠的质量分数逐渐减小
3．（2025·甘肃省兰州市）为测定某抗酸药(含碳酸氢钠)中碳酸氢钠的质量分数。称取14.0g该药片充分溶解后(假设其他成分不溶于水，也不与酸反应)，向其中逐滴加入7.3%的稀盐酸，用pH传感器测得实验数据如图所示。
请计算该抗酸药中碳酸氢钠的质量分数。(写出计算过程，结果精确到0.1%)‍
4．（2025·黑龙江省龙东地区）化学反应常常伴随一些现象，但有些化学反应没有明显现象。某研究小组以“无明显现象的化学反应能否发生”为主题展开学习。

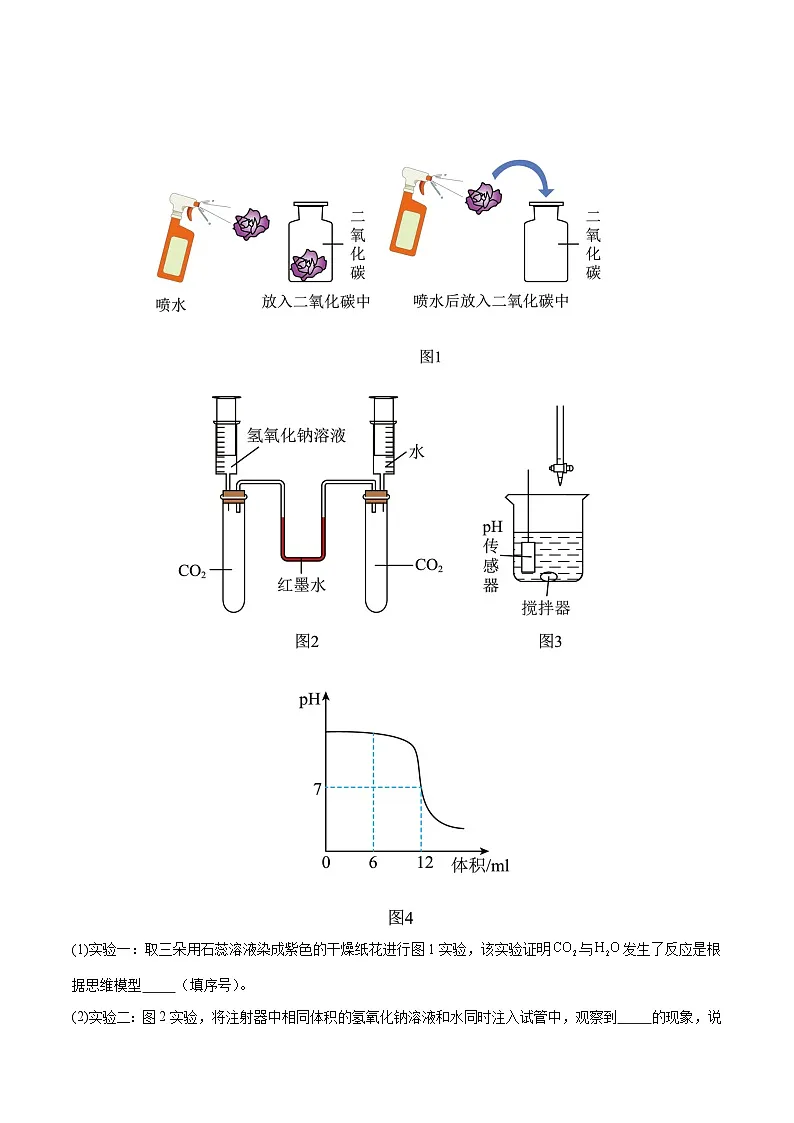

(1)实验一：取三朵用石蕊溶液染成紫色的干燥纸花进行图1实验，该实验证明与发生了反应是根据思维模型 （填序号）。
(2)实验二：图2实验，将注射器中相同体积的氢氧化钠溶液和水同时注入试管中，观察到 的现象，说明二氧化碳和氢氧化钠发生了反应。用水作对照实验的目的是 。
(3)实验三：图3是稀盐酸与氢氧化钠溶液反应的装置，连接pH传感器测得该反应过程的数据变化情况如图4所示，观察到溶液的pH由大于7变化至小于7，说明溶液中 （填物质名称）消失，该化学反应的微观实质是 。
(4)图2和图3实验是根据思维模型 （填序号）证明了反应的发生。
总结提升：通过以上学习，同学们明确了构建和利用模型认识物质变化规律是学习化学的重要方法。
考点02 产生气体或沉淀的变化曲线
5．（2025·湖北省武汉市）将可燃物与过量氧气在密闭容器中用电火花引燃，除生成二氧化碳外，还可能生成水。充分反应后，容器内氧气减少了。实验过程中生成二氧化碳的质量随时间的变化关系如图所示。下列说法正确的是
A．图中时刻，容器内氧气的质量为
B．图中时刻，容器内碳元素的质量为
C．若，则该可燃物一定含有碳、氧元素
D．若，则该可燃物一定含有碳、氢、氧元素
6．（2025·黑龙江省龙东地区）向和NaCl的混合物中加入167g水充分溶解，再逐滴加入一定溶质质量分数的溶液。实验过程中，生成沉淀质量与加入溶液的质量关系如图所示。请计算下列问题：
(1)恰好完全反应时，生成沉淀的质量为 g。
(2)恰好完全反应时，所得溶液的溶质质量分数。
考点03 溶解度曲线
7．（2025·黑龙江省大庆市）硼酸的溶解度曲线如图(忽略硼酸溶解时温度变化)。下列说法正确的是
A．加水稀释，硼酸的溶解度变小
B．t1℃时，向a点溶液中再加入一定量硼酸可达到b点
C．t2℃时，向25g水中加入10g硼酸，充分溶解后可得到饱和的硼酸溶液
D．b点溶液的溶质质量分数是a点的3倍
8．（2025·广西）侯氏制碱法中涉及的三种物质的溶解度曲线如图所示。下列说法正确的是
A．三种物质中，NH4Cl的溶解度最大
B．将40℃时的NaCl、NH4Cl饱和溶液分别降温至t1℃，析出晶体的质量m(NH4Cl)>m(NaCl)
C．t1℃时，取等质量的NaCl、NH4Cl固体分别溶于水配成饱和溶液，溶液的质量一定相等
D．t2℃时，10gNaHCO3固体能完全溶于50g水中
9．（2025·广东省深圳市）和是两种常见的氮肥，二者溶解度曲线如图所示，下列说法正确的是
A．的溶解度比的溶解度小
B．将的饱和溶液升温至80℃，溶质质量分数会增大
C．时饱和溶液质量分数为45.8%
D．80℃时将加入200g水中，会形成不饱和溶液
10．（2025·甘肃省兰州市）海水中的镁元素主要以氯化镁和硫酸镁的形式存在，为探究氯化镁在水中的溶解情况，进行如图实验(不考虑溶剂的减少)。
下列说法不正确的是
A．氯化镁固体是易溶性物质
B．烧杯②的溶液中溶质的质量为29g
C．烧杯③的溶液为不饱和溶液
D．各烧杯溶液中溶质的质量分数大小关系为①硝酸钾
C．溶质质量分数：氯化钠=硝酸钾D．溶质质量：氯化钠>硝酸钾
15．（2025·黑龙江省绥化市）KNO3和NaCl的溶解度曲线如图所示。
(1) 的溶解度受温度影响变化较大。
(2)时，KNO3的溶解度 NaCl的溶解度(填“>”“”“镍氢电池>镍镉电池>铅蓄电池。锂电池具有轻便、比能量高的突出优点。生产含磷酸亚铁锂()的电池时，在电池材料中添加适量的石墨烯作导电剂，可有效提高电池性能，但过多的石墨烯会导致电池内阻增加，性能下降。我国科研团队就石墨烯含量对粉末电阻的影响进行研究，结果如图所示。
(1)石墨烯与金刚石的物理性质有很大差异，原因是 。
(2)中磷酸根的化合价为-3价，则锂元素的化合价为 价，磷原子的核内有15个质子，则磷原子的最外层电子数为 。
(3)手机使用锂电池而不使用铅蓄电池，原因是 。
(4)含的电池材料中添加的石墨烯含量为 时，电池性能最佳。
32．（2025·四川省宜宾市）阅读下列科普短文。
神奇的玉米芯
近年来，低糖饮食逐渐成为人们关注的热点。人体每天需要摄入一定量的糖类物质，以维持血液中葡萄糖(C6H12O6)的正常浓度。如果血液中葡萄糖的浓度过低，易造成低血糖而出现乏力甚至休克；浓度过高，易造成高血糖而引发糖尿病。木糖醇(C5H12O5)是白色粉末，易潮解。1g木糖醇含有的热量为2.4卡，1g蔗糖含有的热量为4卡。木糖醇是一种低热量、可以替代蔗糖等糖类的非营养性甜味剂，可用于糖尿病患者的糖类替代品。工业上常用木聚糖与氢气反应生产木糖醇，生产木聚糖的原料是玉米芯。科研人员采用瞬间气流膨化技术破坏玉米芯中的木质素结构，再使用“酶解法”生产木聚糖，有关实验信息如下表所示。
谁能想到，剥玉米后废弃的玉米芯竟能为糖尿病患者带来“甜蜜”，在感叹玉米芯神奇的同时，不得不赞叹科技的力量。
【查阅资料】当膨化机内达到一定压强时，打开膨化机盖子，可使玉米芯瞬间膨化。无水条件下，当机内压强≥1.4MPa时，膨化机内温度较高，甚至能达到玉米芯的着火点。回答下列问题：
(1)木糖醇具有的物理性质是 (写出一点即可)。
(2)木糖醇的化学式为C5H12O5，其中“12”表示的含义是 。
(3)下列说法错误的是_______(填序号)。
A．木糖醇需要密封保存
B．木糖醇是一种低热量的甜味剂
C．日常生活中，木糖醇完全可以替代糖类
D．生产过程中，水量越多木聚糖产率越高
(4)对比上述两组实验，制取木聚糖的最佳条件是 。
(5)实验②中，压强为1.4MPa时木聚糖的产率比1.2MPa低，原因是 。
温度℃
20
30
40
60
80
100
溶解度/g
KCl
34.0
37.0
40.0
45.5
51.1
56.7
33.7
38.9
44.5
54.6
55.8
50.4
浸泡时间(min)
硝酸盐含量(mg/kg)
亚硝酸盐含量(mg/kg)
0
115
1.70
10
93
1.45
20
76
1.17
30
41
0.43
实验
①
②
实验条件
压强为1.4MPa，改变水量
膨化机内无水，改变压强
实验数据图
