考点 坐标图像题
考点 坐标图像题

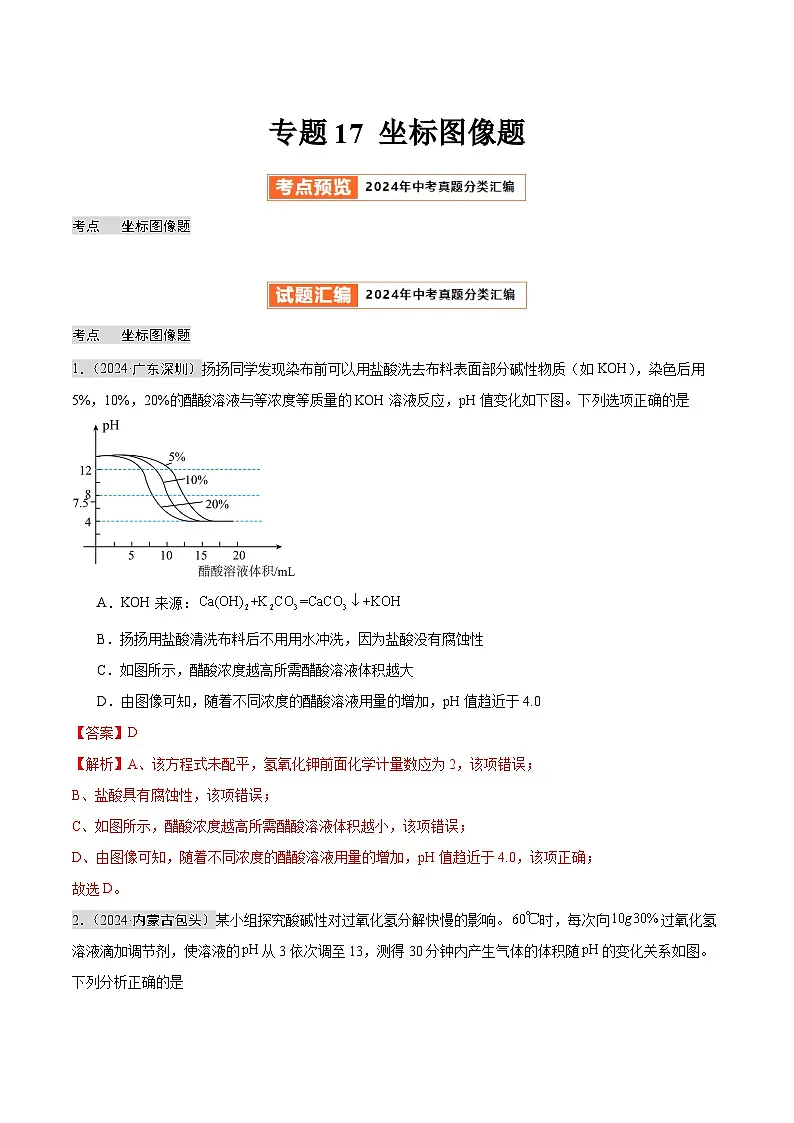

1．（2024·广东深圳）扬扬同学发现染布前可以用盐酸洗去布料表面部分碱性物质（如KOH），染色后用5%，10%，20%的醋酸溶液与等浓度等质量的KOH溶液反应，pH值变化如下图。下列选项正确的是
A．KOH来源：
B．扬扬用盐酸清洗布料后不用用水冲洗，因为盐酸没有腐蚀性
C．如图所示，醋酸浓度越高所需醋酸溶液体积越大
D．由图像可知，随着不同浓度的醋酸溶液用量的增加，pH值趋近于4.0

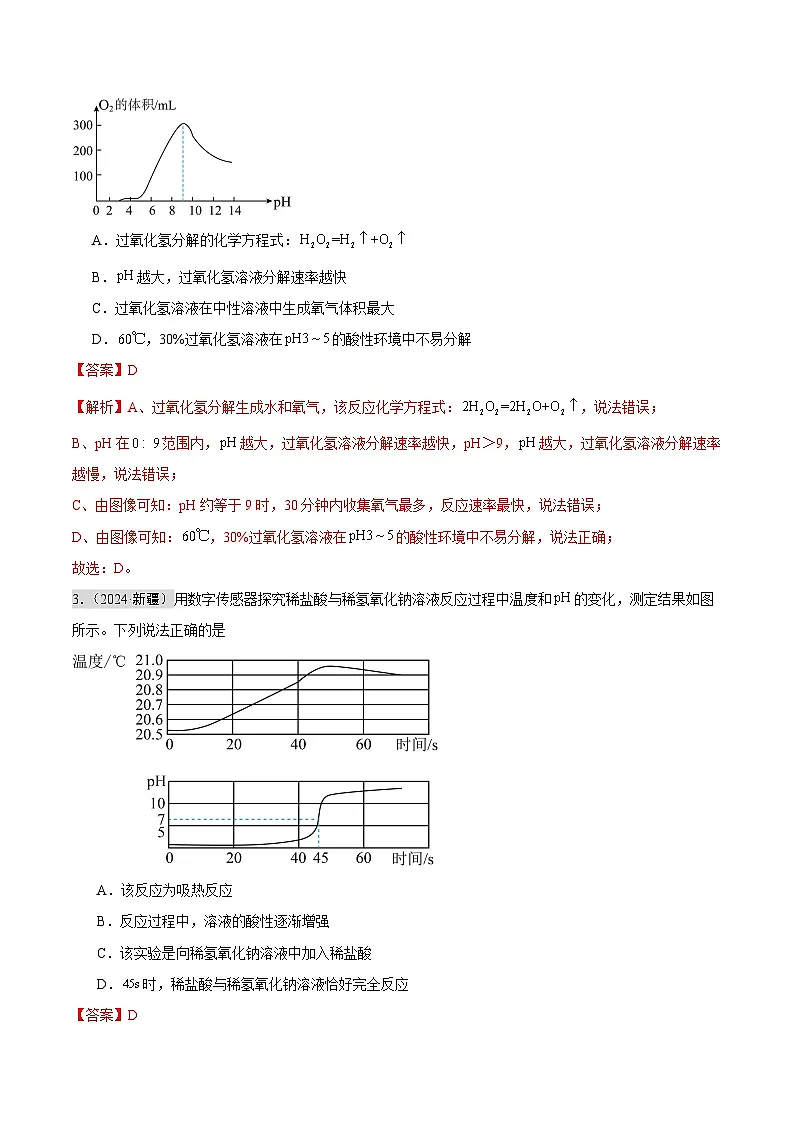

2．（2024·内蒙古包头）某小组探究酸碱性对过氧化氢分解快慢的影响。时，每次向过氧化氢溶液滴加调节剂，使溶液的从3依次调至13，测得30分钟内产生气体的体积随的变化关系如图。下列分析正确的是
A．过氧化氢分解的化学方程式：
B．越大，过氧化氢溶液分解速率越快
C．过氧化氢溶液在中性溶液中生成氧气体积最大
D．，30%过氧化氢溶液在的酸性环境中不易分解

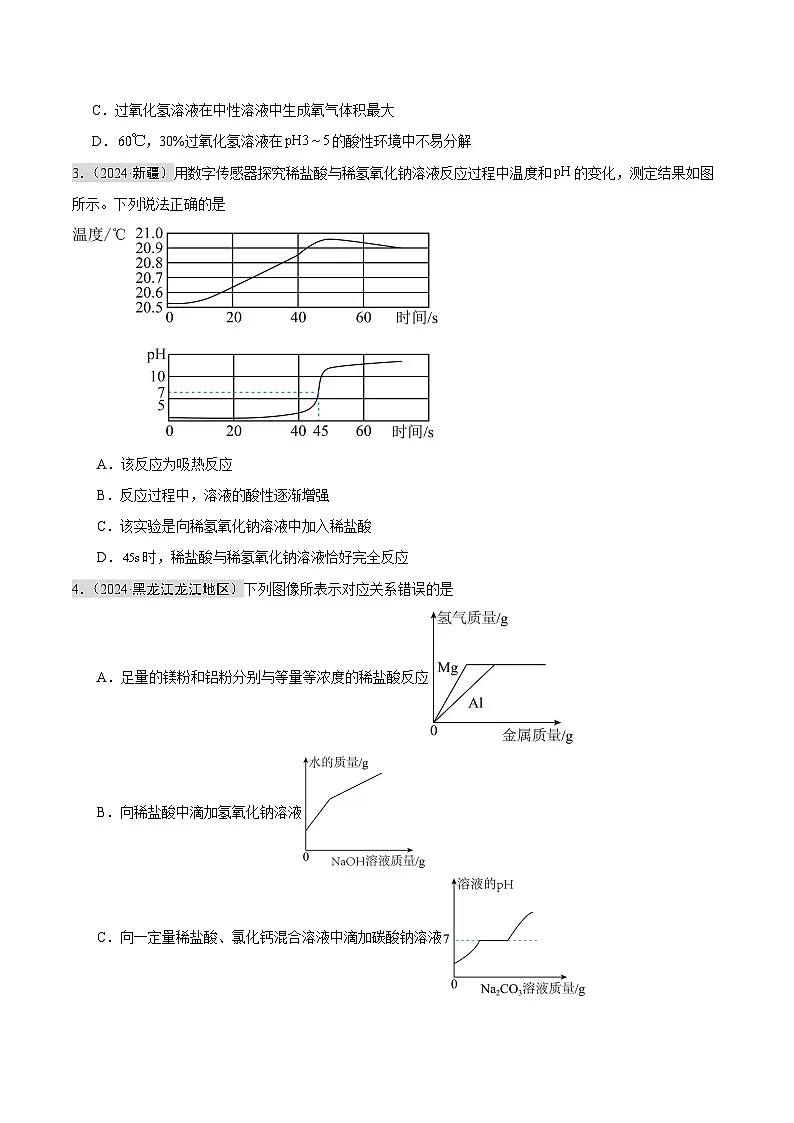

3．（2024·新疆）用数字传感器探究稀盐酸与稀氢氧化钠溶液反应过程中温度和的变化，测定结果如图所示。下列说法正确的是
A．该反应为吸热反应
B．反应过程中，溶液的酸性逐渐增强
C．该实验是向稀氢氧化钠溶液中加入稀盐酸
D．时，稀盐酸与稀氢氧化钠溶液恰好完全反应
4．（2024·黑龙江龙江地区）下列图像所表示对应关系错误的是
A．足量的镁粉和铝粉分别与等量等浓度的稀盐酸反应
B．向稀盐酸中滴加氢氧化钠溶液
C．向一定量稀盐酸、氯化钙混合溶液中滴加碳酸钠溶液
D．将水通电分解
5．（2024·山东临沂）下列四个图像中不能正确反映对应变化关系的是
A．电解水
B．向一定量二氧化锰中加入过氧化氢溶液
C．向一定量硝酸镁和硝酸银的混合溶液中加入锌粉
D．向一定量硫酸铜溶液中滴加氢氧化钠溶液
6．（2024·贵州）为确定碱石灰干燥剂（CaO和NaOH的混合物）的干燥效果，测定其中CaO与NaOH的质量比。实验如下：
步骤1 取16.8g样品于锥形瓶中，向其中滴加过量稀盐酸，样品完全溶解，无气泡产生。
步骤2 向步骤1的锥形瓶中滴加溶液，溶液的体积与生成沉淀的质量变化曲线如图。下列说法正确的是
A．步骤1所得溶液中的溶质是和NaClB．步骤2加入溶液立即观察到有沉淀产生
C．步骤2溶液中溶质的质量逐渐减小D．该样品中CaO与NaOH的质量比为
7．（2024·黑龙江大庆）下列图像能正确反映对应变化关系的是
A．加热高锰酸钾固体
B．室温下向pH=3的稀硫酸中不断加水
C．一定温度下，将NH4Cl饱和溶液加水稀释
D．向Na2SO4和H2SO4的混合溶液中逐滴加入Ba（OH）2溶液
8．（2024·黑龙江牡丹江）下列图像能正确反映对应关系的是
A．电解一定质量的水
B．木炭在密闭容器中燃烧
C．向一定量硫酸和硫酸铜的混合溶液中逐滴加入氢氧化钠溶液
D．取两份相同质量的氯酸钾，向其中一份加入少量二氧化锰，同时加热
9．（2024·黑龙江绥化）下列图像能直观表达各种变化关系，加深对知识的理解，下列图像与其对应表述正确的是
A．分别向等质量的锌、铁中加入等质量分数的稀盐酸
B．电解一定质量的水
C．加热高锰酸钾制取氧气
D．将足量锌粉投入到一定质量的硝酸铜和硝酸银混合溶液中
10．（2024·四川广元）下列图像能正确反映对应变化关系的是
A．图1：向一定量稀盐酸、CuCl2混合液中滴加过量NaOH溶液
B．图2：用等质量、等浓度的H2O2溶液分别制取O2
C．图3：向装有一定量MgO的试管中滴入过量的稀盐酸
D．图4：红磷在装有一定量空气的密闭容器中燃烧
11．（2024·黑龙江齐齐哈尔）下列图像能正确表示对应关系的是

A．高温煅烧碳酸钙
B．红磷在密闭容器中燃烧
C．向饱和的硝酸钾溶液中不断加入硝酸钾
D．分别向等质量的镁粉和锌粉中不断加入溶质质量分数相同的稀硫酸
