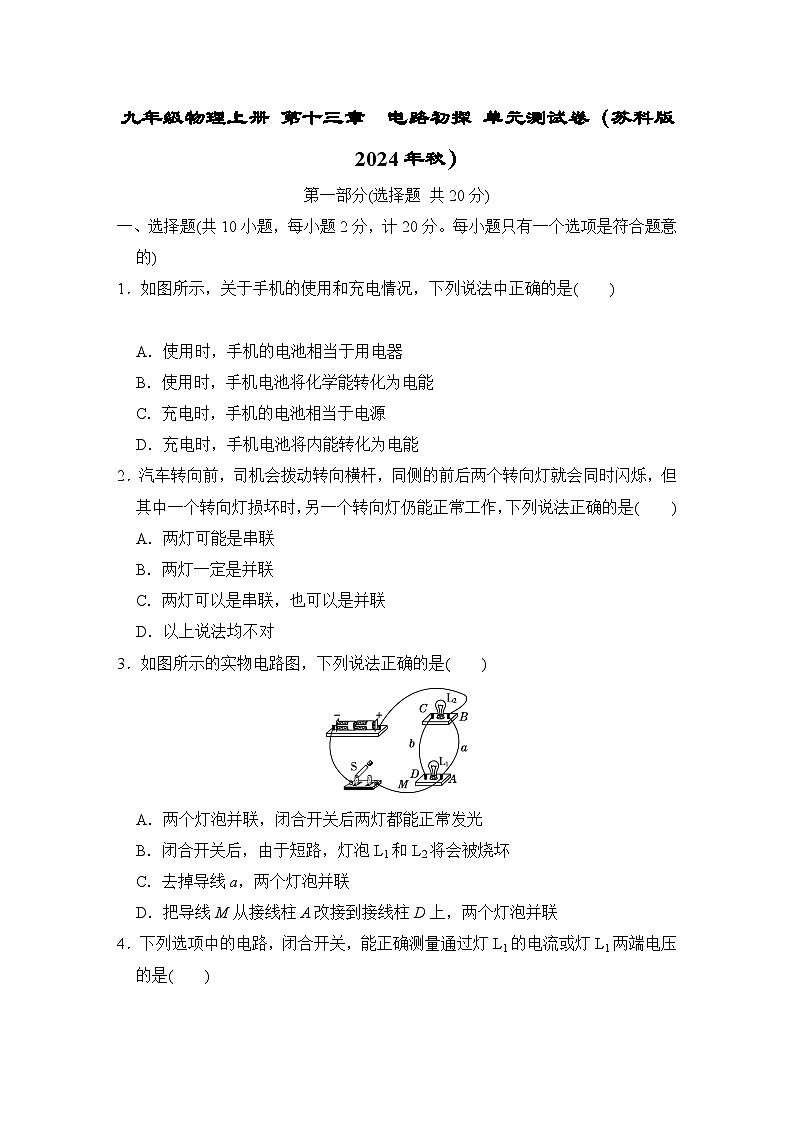

九年级物理上册 第十三章　电路初探 单元测试卷（苏科版 2024年秋）

这是一份九年级物理上册 第十三章　电路初探 单元测试卷（苏科版 2024年秋），共11页。试卷主要包含了选择题，填空与作图题，实验与探究题，综合题等内容，欢迎下载使用。
一、选择题(共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的)
1．如图所示，关于手机的使用和充电情况，下列说法中正确的是( )

A．使用时，手机的电池相当于用电器
B．使用时，手机电池将化学能转化为电能
C．充电时，手机的电池相当于电源
D．充电时，手机电池将内能转化为电能
2．汽车转向前，司机会拨动转向横杆，同侧的前后两个转向灯就会同时闪烁，但其中一个转向灯损坏时，另一个转向灯仍能正常工作，下列说法正确的是( )
A．两灯可能是串联
B．两灯一定是并联
C．两灯可以是串联，也可以是并联
D．以上说法均不对
3．如图所示的实物电路图，下列说法正确的是( )
A．两个灯泡并联，闭合开关后两灯都能正常发光
B．闭合开关后，由于短路，灯泡L1和L2将会被烧坏
C．去掉导线a，两个灯泡并联
D．把导线M从接线柱A改接到接线柱D上，两个灯泡并联

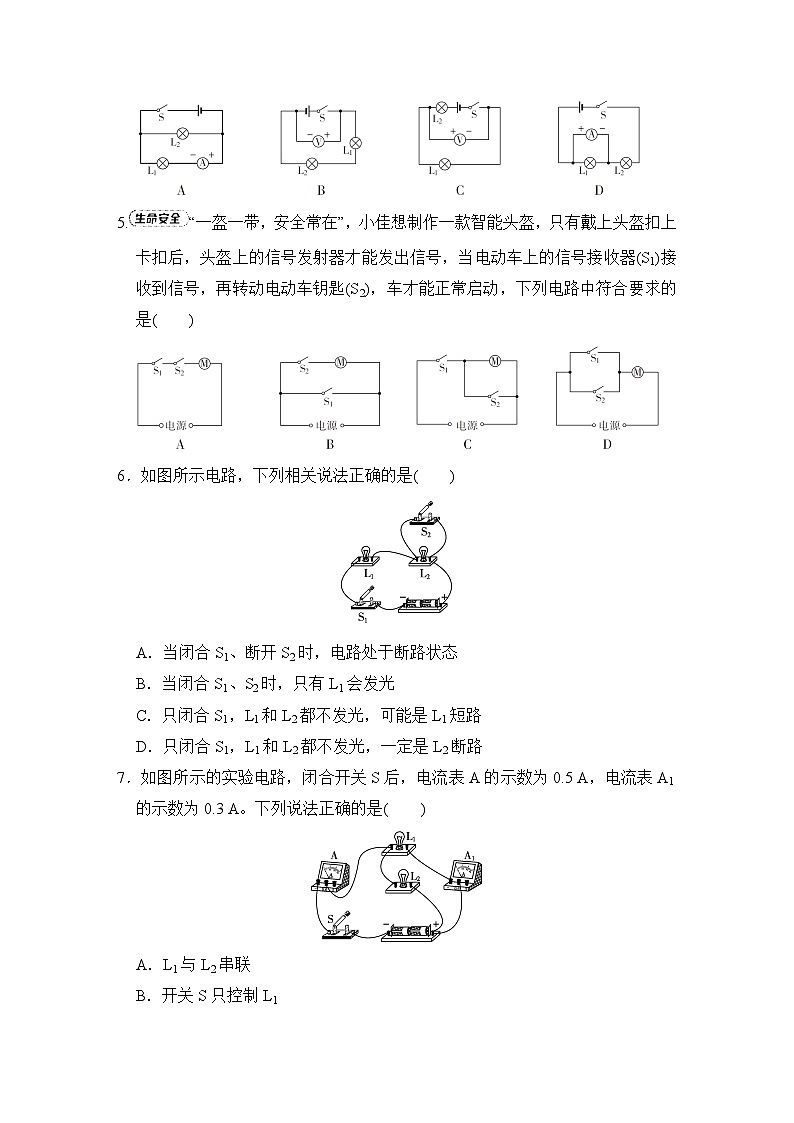

4．下列选项中的电路，闭合开关，能正确测量通过灯L1的电流或灯L1两端电压的是( )
5.“一盔一带，安全常在”，小佳想制作一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器(S1)接收到信号，再转动电动车钥匙(S2)，车才能正常启动，下列电路中符合要求的是( )
6．如图所示电路，下列相关说法正确的是( )
A．当闭合S1、断开S2时，电路处于断路状态
B．当闭合S1、S2时，只有L1会发光
C．只闭合S1，L1和L2都不发光，可能是L1短路
D．只闭合S1，L1和L2都不发光，一定是L2断路
7．如图所示的实验电路，闭合开关S后，电流表A的示数为0.5 A，电流表A1的示数为0.3 A。下列说法正确的是( )
A．L1与L2串联
B．开关S只控制L1
C．通过L1、L2的电流分别是0.3 A、0.2 A
D．通过L1、L2的电流分别是0.5 A、0.3 A

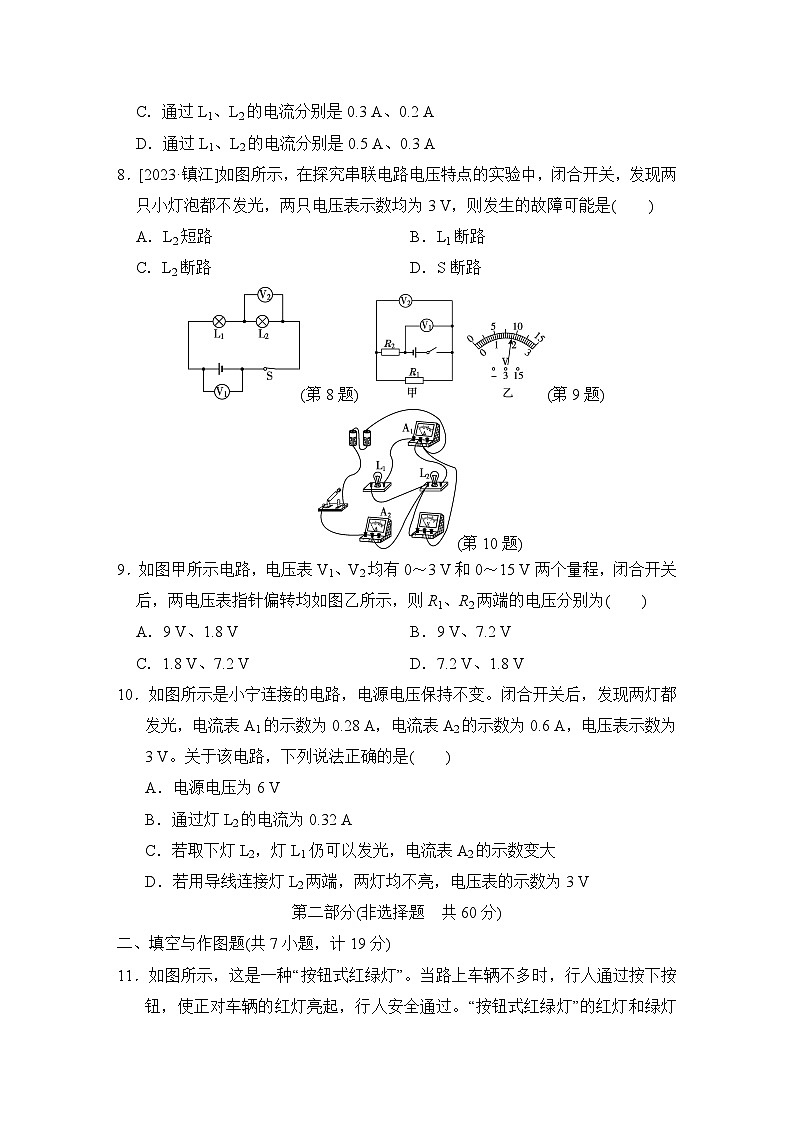

8．[2023·镇江]如图所示，在探究串联电路电压特点的实验中，闭合开关，发现两只小灯泡都不发光，两只电压表示数均为3 V，则发生的故障可能是( )
A．L2短路 B．L1断路
C．L2断路 D．S断路
(第8题) (第9题)
(第10题)
9．如图甲所示电路，电压表V1、V2均有0～3 V和0～15 V两个量程，闭合开关后，两电压表指针偏转均如图乙所示，则R1、R2两端的电压分别为( )
A．9 V、1.8 V B．9 V、7.2 V
C．1.8 V、7.2 V D．7.2 V、1.8 V
10．如图所示是小宁连接的电路，电源电压保持不变。闭合开关后，发现两灯都发光，电流表A1的示数为0.28 A，电流表A2的示数为0.6 A，电压表示数为3 V。关于该电路，下列说法正确的是( )
A．电源电压为6 V
B．通过灯L2的电流为0.32 A
C．若取下灯L2，灯L1仍可以发光，电流表A2的示数变大
D．若用导线连接灯L2两端，两灯均不亮，电压表的示数为3 V
第二部分(非选择题 共60分)
二、填空与作图题(共7小题，计19分)
11．如图所示，这是一种“按钮式红绿灯”。当路上车辆不多时，行人通过按下按钮，使正对车辆的红灯亮起，行人安全通过。“按钮式红绿灯”的红灯和绿灯之间是__________联的，按钮相当于电路中的__________(选填“电源”或“开关”)。
(第11题) (第12题)(第13题)
12．如图是一种定时课间音乐播放装置的原理图，当播放器中有电流通过时就会播放音乐，在定时阶段，开关S应该________(选填“闭合”或“断开”)，播放器处于________(选填“通路”“短路”或“断路”)状态，所以播放器在定时阶段不会播放音乐，若开关S损坏无法闭合，为使播放器停止工作，应切断导线________(选填“a”或“b”)。
13．[2023·达州]如图所示，电源电压为3 V，闭合开关S后，电流表A的示数为0.54 A，电流表A1的示数为0.3 A，则通过小灯泡L1的电流为________A，通过小灯泡L2的电流为______A，电压表V的示数为______V。
14．某实验电路中，电流表的接线情况如图所示，电流表的示数为______A，若通过导线ab的电流大小为0.3 A，电流方向为a→b，则通过导线dc的电流是______A。
(第14题) (第15题) (第16题)
15．如图所示，S、S1都闭合时，电灯L1、L2、L3的连接方式是________，电流表A1测量通过______的总电流；若将S、S1都闭合时，A1和A2的示数分别为5 A和4 A，再断开S1发现A2的示数减小了1 A，那么S、S1都闭合时，流过L3的电流为________A。
16．在如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6 V，当S1、S3断开，S2闭合时，电压表的示数为3 V，那么电源电压是____________V；当S1、S3闭合，S2断开时，电压表的示数是____________V。(测量过程中，电压表正、负极接线都是正确的)
17．(1)根据如图甲所示的实物图，请在图乙所示虚线框中画出对应的电路图。
(2)如图所示，两间独立病房里各装一个开关，方便病人呼叫医护人员。在护士值班室有两盏灯和一只电铃，病房1中的家属闭合开关S1，电铃响且灯L1亮；另一病房中的病人家属闭合开关S2，电铃响且灯L2亮。请用笔画线代替导线，按要求连接电路。
三、实验与探究题(共4小题，计25分)
18．请完成下列填空。
(1)如图甲所示，在做“探究电路中电流特点”的实验时，灯泡L1与L2的连接方式是________联。闭合开关后，用电流表测出A处的电流为IA，再用同样的方法测出B处的电流为IB，则IA__________________________________________________________
(选填“＞”“＜”或“＝”)IB。
(2)如图乙所示，在“探究并联电路电压的特点”实验中，所测的电压不能超过电压表的_______________________________________________________；实验最终能得到并联电路电压的特点是______________(用图中字母表示写出表达式)。
19．在“探究并联电路中干路电流与各支路电流的关系”实验中，小云设计了如图甲所示的电路。
(1)在连接实物电路时，开关应该________(选填“断开”或“闭合”)；闭合开关前发现电流表的指针如图乙所示，产生这种现象的原因是________________。
(2)在测量B点的电流时，小云连接了如图丙所示的电路。该电路中有一根导线连接错误，请在错误的导线上画“×”，然后画出正确的导线。(导线不能交叉)
(3)下表是小云同学在实验中测得的实验数据。分析数据小云同学得出实验结论：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。这个结论是________的。接下来要换用两个规格________(选填“相同”或“不同”)的小灯泡，再次测量各点电流。
(4)另一同学在图甲中A、C两点同时接入两只电流表，闭合开关，发现两表示数相等，小明认为出现上述现象的原因是L2被短路。该说法是否正确？________；若正确，写出理由；若不正确，分析出现该实验现象的原因并写出分析过程： ___________________________________________________。
20．在“探究串联电路的电压规律”实验中，小东同学按如图所示的电路进行实验。

(1)小东刚接好最后一根导线，电压表的指针就发生了偏转，由此可知小东的操作存在的问题是____________________。
(2)在完成该图实验后，为了测量BC两点间的电压，小东将电压表接A点的接线端改接到C点，闭合开关后，会出现________。
A．电压表无示数 B．指针偏转超过电压表量程
C．指针反偏 D．正确测出灯泡L2两端的电压
(3)小东重新正确操作，并把实验数据记录在表中。分析表格中的数据，可得出结论：串联电路中电源两端电压________(选填“大于”“等于”或“小于”)各用电器两端电压之和。
(4)本实验测量多组数据的目的是____________________(选填“多次测量求平均值”或“寻找普遍规律”)。
(5)小东放学回到家后，按下开关，客厅灯L3便亮起来，则开关与L3之间是_____________________________________________________________的；进卧室后打开卧室灯L4，发现家里客厅灯L3比卧室灯L4亮，两灯对应的电压U3和U4的大小关系是U3________(选填“＞”“＝”或“＜”)U4。
21．物理兴趣小组的同学将两片不同金属制成的极板平行插入水果中，制成了水果电池，然后用电压表测量水果电池的电压。交流时发现各自制作的水果电池的电压不相等，于是他们讨论影响水果电池电压大小的因素有哪些，并提出了一些猜想。
猜想一：水果电池的电压可能与水果的种类有关；
猜想二：水果电池的电压可能与极板的材料有关。
(1)小华和同学们通过实验探究来验证猜想是否正确，在水果中插入不同金属制成的极板，并保持两块极板间的距离、极板插入水果的深度不变，分别测出电压，实验记录如表所示。第1次实验操作如图甲所示，闭合开关，电压表的示数如图乙所示，由此可知，此时水果电池的正极为________极板，该水果电池的电压为________V。
(2)分析实验数据可知：①猜想一是________(选填“正确”或“错误”)的，表中效果最好的水果是________；②水果电池电压与极板材料________(选填“有关”或“无关”)，表中效果最好的两极板材料是________。
(3)小华在实验中将两极板插入水果更深些，发现电压表示数发生了变化。由此还可以提出一个可探究的科学问题：水果电池电压可能与____________________有关。
四、综合题(共2小题，计16分)
22．如图所示电路中，闭合开关后，电流表A1、A2、A3的示数分别为1.2 A、0.7 A和0.3 A，求通过灯泡L1、L2、L3的电流大小。
23．如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6 V。问：
(1)当S1、S3断开，S2闭合时，电压表示数为4 V，则L1两端的电压为多少？
(2)当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5 A和0.2 A，则通过L1、L2的电流为多少？
A点的电流
B点的电流
C点的电流
0.24 A
0.24 A
0.48 A
实验次数
L1两端的电压U1/V
L2两端的电压U2/V
L1、L2两端的总电压U/V
1
1.3
1.5
2.8
2
1.2
1.6
2.8
3
1.1
1.7
2.8
答案
一、选择题
1．B 2.B 3.D 4.C 5.A 6.B 7.C 8.C 9.C 10.B
二、填空与作图题
11．并；开关 12.闭合；短路；a 13.0.3；0.24；3
14．0.46；0.76 15.并联；L2和L3；2 16.9；9
17．(1)如图所示
(2)如图所示
三、实验与探究题
18．(1)串；＝ (2)量程；UCD＝UAD＝UBD
19．(1)断开；电流表未调零 (2)如图所示 (3)错误；不同
(4)不正确；因为并联电路中，一条支路短路会导致电源短路，所以出现该实验现象的原因是L2所在支路断路
20．(1)连接电路时没有断开开关 (2)C (3)等于
(4)寻找普遍规律 (5)串联；＝
21．(1)铜；0.7 (2)①正确；橙子；②有关；铜、锌 (3)两极板插入水果的深度
四、综合题
22．解：由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测通过灯泡L2与L3的电流之和，电流表A3测通过灯泡L2的电流
根据并联电路电流规律可知
I1＋I2＋I3＝1.2 A①
I2＋I3＝0.7 A②
I2＝0.3 A③
解得I1＝0.5 A，I3＝0.4 A
即通过L1的电流是0.5 A，通过L2的电流是0.3 A，通过L3的电流是0.4 A
23．解：当S2、S3闭合，S1断开时，灯泡L1短路，只有L2接入电路，如图1所示，电压表示数为6 V，即电源电压为6 V
(1)当S1、S3断开，S2闭合时，两灯泡串联，电压表测L2两端的电压，如图2所示
此时电压表示数为4 V，则U2＝4 V
根据串联电路电压的规律，L1两端的电压
U1＝U－U2＝6 V－4 V＝2 V
(2)当S1、S3闭合，S2断开时，两灯泡并联，如图3所示，电流表A测总电流，电流表A1测通过L1的电流
则通过L1的电流I1＝0.2 A，根据并联电路电流的规律可得，通过L2的电流I2＝I－I1＝0.5 A－0.2 A＝0.3 A
