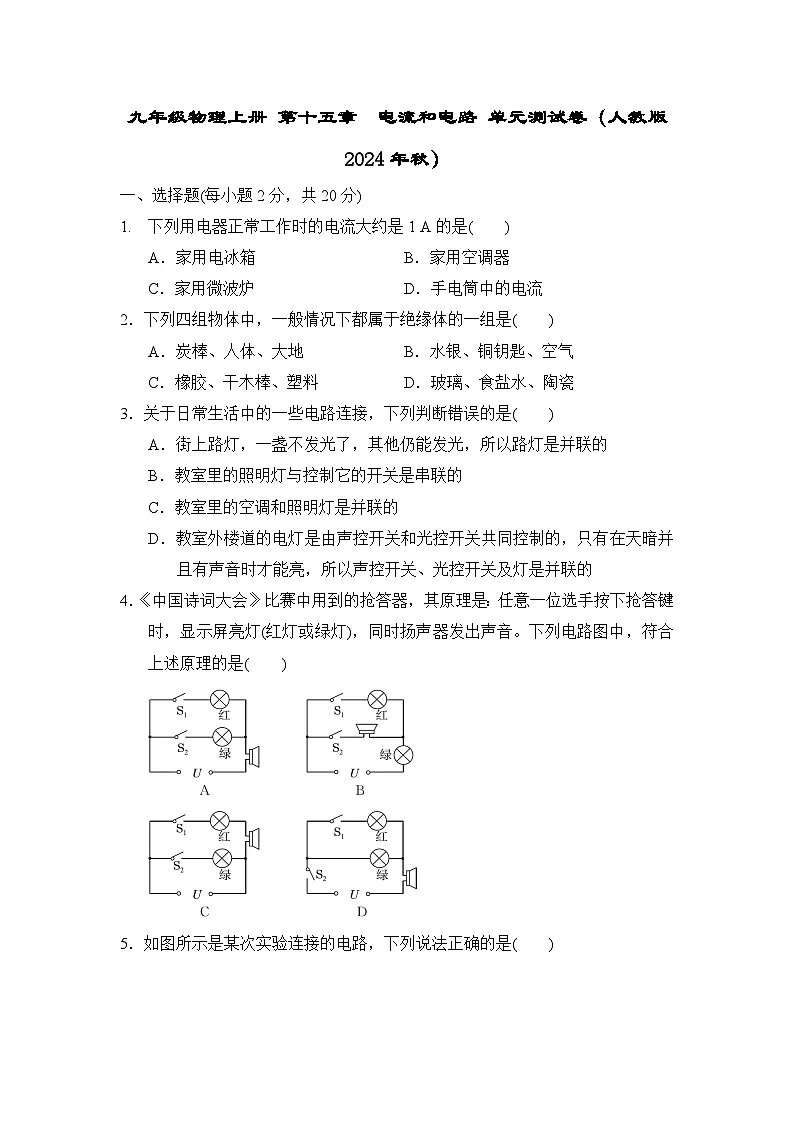

九年级物理上册 第十五章　电流和电路 单元测试卷（人教版 2024年秋）

这是一份九年级物理上册 第十五章　电流和电路 单元测试卷（人教版 2024年秋），共9页。试卷主要包含了选择题，填空及简答题，实验探究题，计算应用题等内容，欢迎下载使用。
1. 下列用电器正常工作时的电流大约是1 A的是( )
A．家用电冰箱 B．家用空调器
C．家用微波炉 D．手电筒中的电流
2．下列四组物体中，一般情况下都属于绝缘体的一组是( )
A．炭棒、人体、大地 B．水银、铜钥匙、空气
C．橡胶、干木棒、塑料 D．玻璃、食盐水、陶瓷
3．关于日常生活中的一些电路连接，下列判断错误的是( )
A．街上路灯，一盏不发光了，其他仍能发光，所以路灯是并联的
B．教室里的照明灯与控制它的开关是串联的
C．教室里的空调和照明灯是并联的
D．教室外楼道的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是并联的
4．《中国诗词大会》比赛中用到的抢答器，其原理是：任意一位选手按下抢答键时，显示屏亮灯(红灯或绿灯)，同时扬声器发出声音。下列电路图中，符合上述原理的是( )

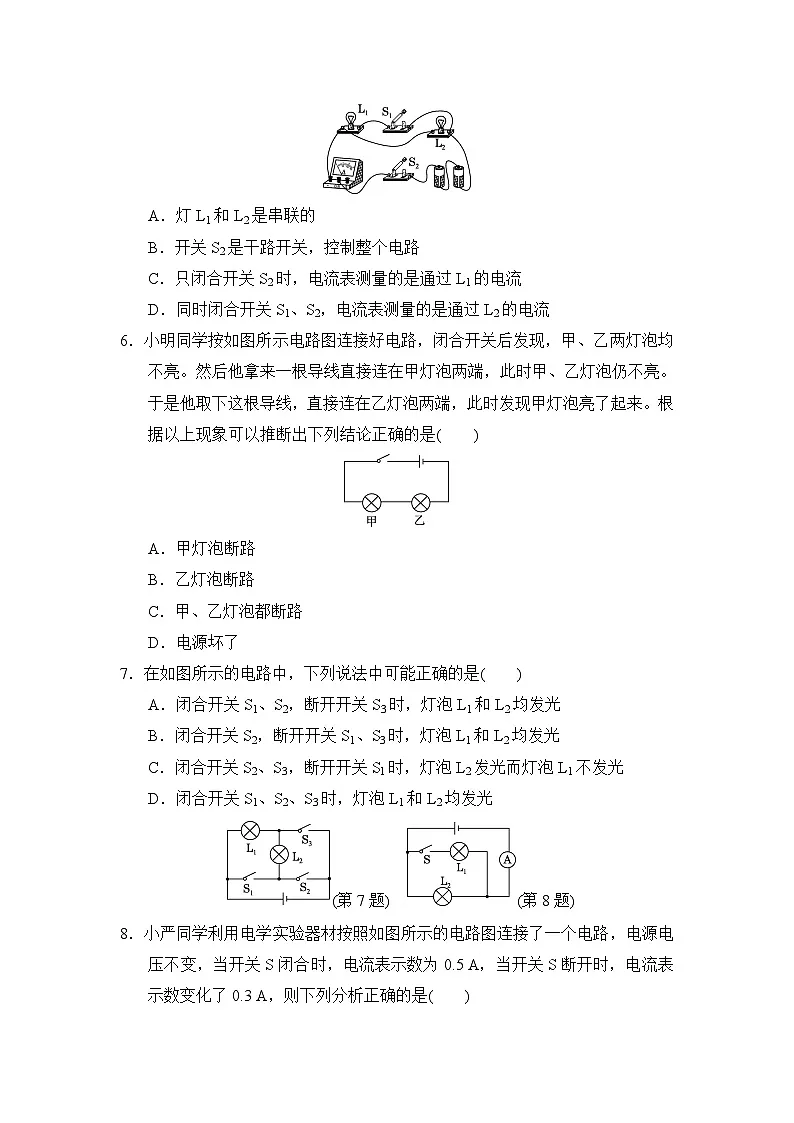

5．如图所示是某次实验连接的电路，下列说法正确的是( )
A．灯L1和L2是串联的
B．开关S2是干路开关，控制整个电路
C．只闭合开关S2时，电流表测量的是通过L1的电流
D．同时闭合开关S1、S2，电流表测量的是通过L2的电流
6．小明同学按如图所示电路图连接好电路，闭合开关后发现，甲、乙两灯泡均不亮。然后他拿来一根导线直接连在甲灯泡两端，此时甲、乙灯泡仍不亮。于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯泡亮了起来。根据以上现象可以推断出下列结论正确的是( )
A．甲灯泡断路
B．乙灯泡断路
C．甲、乙灯泡都断路
D．电源坏了
7．在如图所示的电路中，下列说法中可能正确的是( )
A．闭合开关S1、S2，断开开关S3时，灯泡L1和L2均发光
B．闭合开关S2，断开开关S1、S3时，灯泡L1和L2均发光
C．闭合开关S2、S3，断开开关S1时，灯泡L2发光而灯泡L1不发光
D．闭合开关S1、S2、S3时，灯泡L1和L2均发光
(第7题) (第8题)

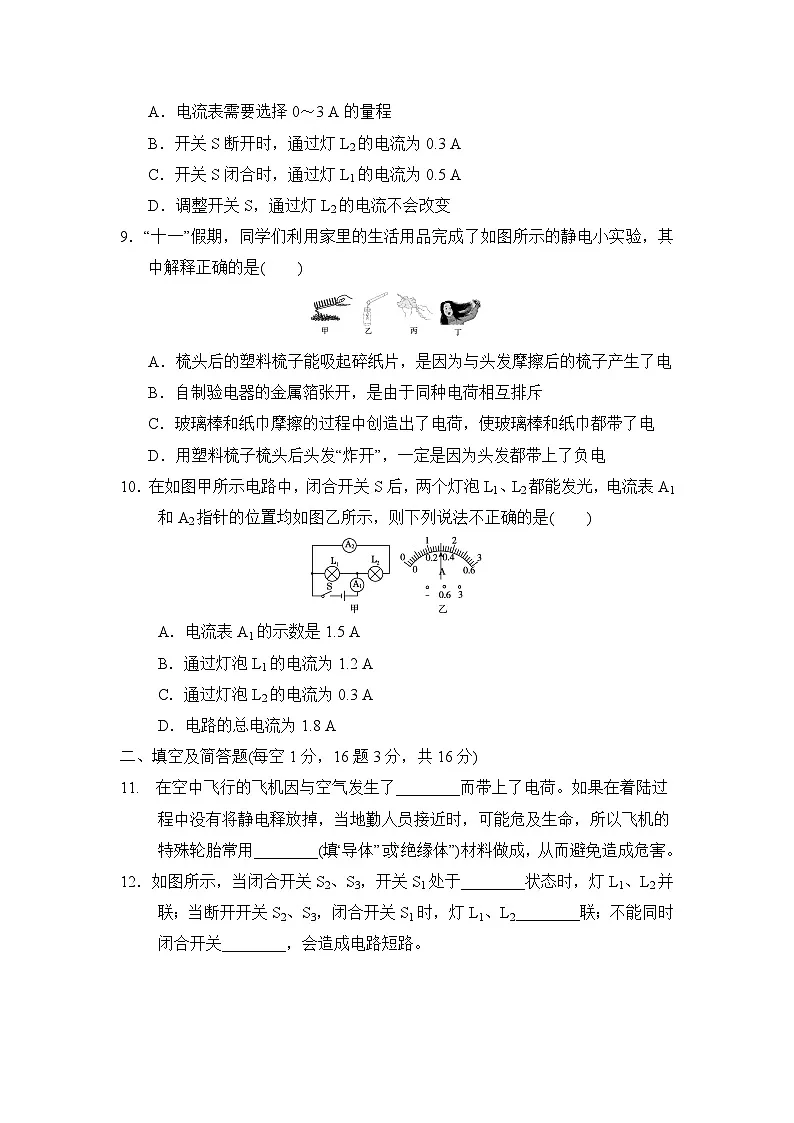

8．小严同学利用电学实验器材按照如图所示的电路图连接了一个电路，电源电压不变，当开关S闭合时，电流表示数为0.5 A，当开关S断开时，电流表示数变化了0.3 A，则下列分析正确的是( )
A．电流表需要选择0～3 A的量程
B．开关S断开时，通过灯L2的电流为0.3 A
C．开关S闭合时，通过灯L1的电流为0.5 A
D．调整开关S，通过灯L2的电流不会改变
9．“十一”假期，同学们利用家里的生活用品完成了如图所示的静电小实验，其中解释正确的是( )
A．梳头后的塑料梳子能吸起碎纸片，是因为与头发摩擦后的梳子产生了电
B．自制验电器的金属箔张开，是由于同种电荷相互排斥
C．玻璃棒和纸巾摩擦的过程中创造出了电荷，使玻璃棒和纸巾都带了电
D．用塑料梳子梳头后头发“炸开”，一定是因为头发都带上了负电
10．在如图甲所示电路中，闭合开关S后，两个灯泡L1、L2都能发光，电流表A1和A2指针的位置均如图乙所示，则下列说法不正确的是( )
A．电流表A1的示数是1.5 A
B．通过灯泡L1的电流为1.2 A
C．通过灯泡L2的电流为0.3 A
D．电路的总电流为1.8 A
二、填空及简答题(每空1分，16题3分，共16分)
11. 在空中飞行的飞机因与空气发生了________而带上了电荷。如果在着陆过程中没有将静电释放掉，当地勤人员接近时，可能危及生命，所以飞机的特殊轮胎常用________(填“导体”或“绝缘体”)材料做成，从而避免造成危害。
12．如图所示，当闭合开关S2、S3，开关S1处于________状态时，灯L1、L2并联；当断开开关S2、S3，闭合开关S1时，灯L1、L2________联；不能同时闭合开关________，会造成电路短路。
13．取两个相同且均不带电的验电器A和B。先用与毛皮摩擦过的橡胶棒接触验电器A的金属球，观察到验电器A的金属箔________，原因是________________________。然后用带绝缘柄的金属棒把A和B的金属球连接起来(如图)，金属棒中的电流方向是________(填“从A向B”或“从B向A”)。毛皮与橡胶棒反复摩擦后，橡胶棒温度升高，内能________(填“增大”“不变”或“减小”)。
14．如图是电冰箱的简化电路图，图中的是电冰箱内的电动机，L是电冰箱内的照明灯，它们是并联的。当电冰箱正常工作，打开电冰箱门时，开关S2将自动________；当电冰箱内温度降低到设定温度时，开关S1将自动________。(均填“断开”或“闭合”)
15．如图，闭合开关S，电流表A1测量的是________中的电流，若电流表A1、A2的示数分别为1.5 A和0.7 A，则灯L1中的电流是________A。
16．用笔画线代替导线，将图甲中的电路连接完整，要求：灯泡L1与L2并联，电流表测灯泡L1中的电流。
(1)在图乙中的虚线框中画出上述电路的电路图。
(2)闭合开关后，电流表的指针位置如图丙所示，则通过灯泡L1的电流为________A。
三、实验探究题(17题5分，18题7分，共12分)
17.小明和小红一起做“探究并联电路中电流规律”的实验。
(1)图甲是他们设计的电路图，小明按电路图连好电路后，先将电流表接在B处，闭合开关后，发现电流表指针偏向图乙所示的位置，其原因是________________________；同时观察到灯L2发光，L1不发光，则电路故障可能是________________。
(2)图丙是他们解决上述问题后，实验过程中的一次实物连接图，此时电流表测量的是________(填“A”“B”或“C”)处的电流。
(3)下表是他们实验过程中测出A、B、C三处电流的一组实验数据，小明根据数据得出一个初步结论：____________(只写表达式)，小红认为这个实验存在不足之处，你认为应该如何改进？
答：______________________________________________________________
________________________________________________________________。
18.如图甲是探究“串联电路电流特点”的实验电路图。
(1)实验中两个小灯泡的规格最好是________(填“相同”或“不相同”)的。
(2)小明同学刚连接完最后一根导线，就发现电流表的指针发生了偏转，这是因为他在连接电路时开关忘记了________，小明发现电流表的指针偏转如图乙所示，其原因可能是________。(填字母)
A．电流表所选量程偏小
B．电流表的正、负接线柱接反了
(3)正确连接电路后，小明进行实验得到如下表所示的一组数据。表格中所记录的数据中，明显错误的是________(填“A” “B”或 “C”)位置的数值，更正后得出的结论为：串联电路中各处电流________。
(4)当用电流表测出A、B、C三个位置的电流并记录数据后，下一步应该做的是________。(填字母)
A．整理器材，结束实验
B．换不同规格的小灯泡再测几组电流值
C．分析数据，得出结论
D．换电流表的另一量程再测一组电流值
(5)实验时小明发现小灯泡L1较亮，L2较暗，则通过小灯泡L1的电流________(填“大于”“小于”或“等于”)通过小灯泡L2的电流。
四、计算应用题(12分)
19.如图所示的电路中，当开关S1断开，S2接a时，电流表的示数是0.3 A。
(1)求此时通过灯L2的电流。
(2)当开关S1断开，S2接b时，电流表的示数是0.2 A，求此时通过灯L1的电流。
(3)当开关S1闭合，S2接a时，电流表的示数为0.9 A，通过灯L1的电流为600 mA，求此时通过灯L2的电流。
答案
一、选择题
6. B 点拨：由图可知，甲、乙两灯泡串联，闭合开关后发现，甲、乙两灯泡不亮，说明电路处于断路状态。用一根导线直接连在甲灯泡两端，此时甲、乙灯泡仍不亮，说明甲灯泡之外的电路处于断路状态；用此根导线直接连在乙灯泡两端，此时发现甲灯泡亮了起来，说明此时已经通路，所以，断路故障在乙灯泡上，即乙灯泡断路，故B正确。
8．D 点拨：当开关S闭合时，两灯并联，电流表测干路的电流，电流表示数为0.5 A，小于0.6 A，故电流表需要选择0～0.6 A的量程，故A错误；当开关S断开时，电路为L2的简单电路，电流表测通过L2的电流，因并联电路中各支路可独立工作，互不影响，所以调整开关S，通过L2的电流不变，因开关S断开时，电流表示数变化了0.3 A，故并联时通过L1的电流为0.3 A；由并联电路电流的规律可知，通过L2的电流为I2＝I－I1＝0.5 A－0.3 A＝0.2 A，故B、C错误，D正确。
10．D 点拨：由图甲可知，闭合开关后，两灯泡并联，电流表A1和A2分别测量的是干路和灯泡L2所在支路的电流，因为并联电路中干路电流等于各支路电流之和，所以干路电流大于支路电流，电流表A1测量干路电流，故电流表A1选用的是大量程，由图乙可知，电流表A1的示数是1.5 A，即干路电流I＝1.5 A，故A正确，D错误；电流表A2测量通过灯泡L2的电流，故电流表A2选用的是小量程，所以通过灯泡L2的电流I2＝0.3 A；由并联电路中干路电流等于各支路电流之和可知，通过灯泡L1的电流I1＝I－I2＝1.5 A－0.3 A＝1.2 A，故B、C正确。
二、填空及简答题
11．摩擦；导体
12．断开；串；S1、S3
13．张开；同种电荷互相排斥；从B向A；增大
14．闭合；断开
点拨：读图，开关S1、S2都闭合时，照明灯L与电动机M并联；打开电冰箱门时，S2自动闭合，使得照明灯亮。电冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作，这是压缩机工作的一般原理。
15．干路；0.8 点拨：由图可知，灯L1和L2并联，电流表A1处于干路，测干路中的电流，即测灯L1和L2的总电流，为1.5 A；电流表A2处于支路，测灯L2中的电流，为0.7 A，所以灯L1中的电流为1.5 A－0.7 A＝0.8 A。
16．如图所示：
(1)如图所示：
(2)0.46
三、实验探究题
17．(1)电流表正、负接线柱接反了；L1断路
(2)C
(3) IC＝IA＋IB；更换不同规格的小灯泡，多次实验，从众多现象中得出普遍性结论
18．(1)不相同
(2)断开；A
(3) C；相等
(4)B
(5)等于
四、计算应用题
19．解：(1)当开关S1断开，S2接a时，电流从电源正极出发，经电流表、灯L2回到负极，电流表的示数为0.3 A，所以通过灯L2的电流为0.3 A。
(2)当开关S1断开，S2接b时， 灯L1、L2串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过灯L1的电流为0.2 A。
(3)当开关S1闭合，S2接a时，灯L1、L2并联，电流表测干路中的电流，则I＝0.9 A，
灯L1中的电流I1＝600 mA＝0.6 A，灯L2中的电流I2＝I－I1＝0.9 A－0.6 A＝0.3 A。
位置
A
B
C
电流/A
0.30
0.24
0.54
电流表的位置
A
B
C
电流I/A
1.5
1.5
0.3
答案
速查
1
2
3
4
5
6
7
8
9
10
A
C
D
A
B
B
B
D
B
D
