九年级物理上册 第十五章　电能与电功率 单元测试卷（沪粤版 2024年秋）

这是一份九年级物理上册 第十五章　电能与电功率 单元测试卷（沪粤版 2024年秋），共11页。试卷主要包含了填空题，选择题，实验题，计算与推导题等内容，欢迎下载使用。

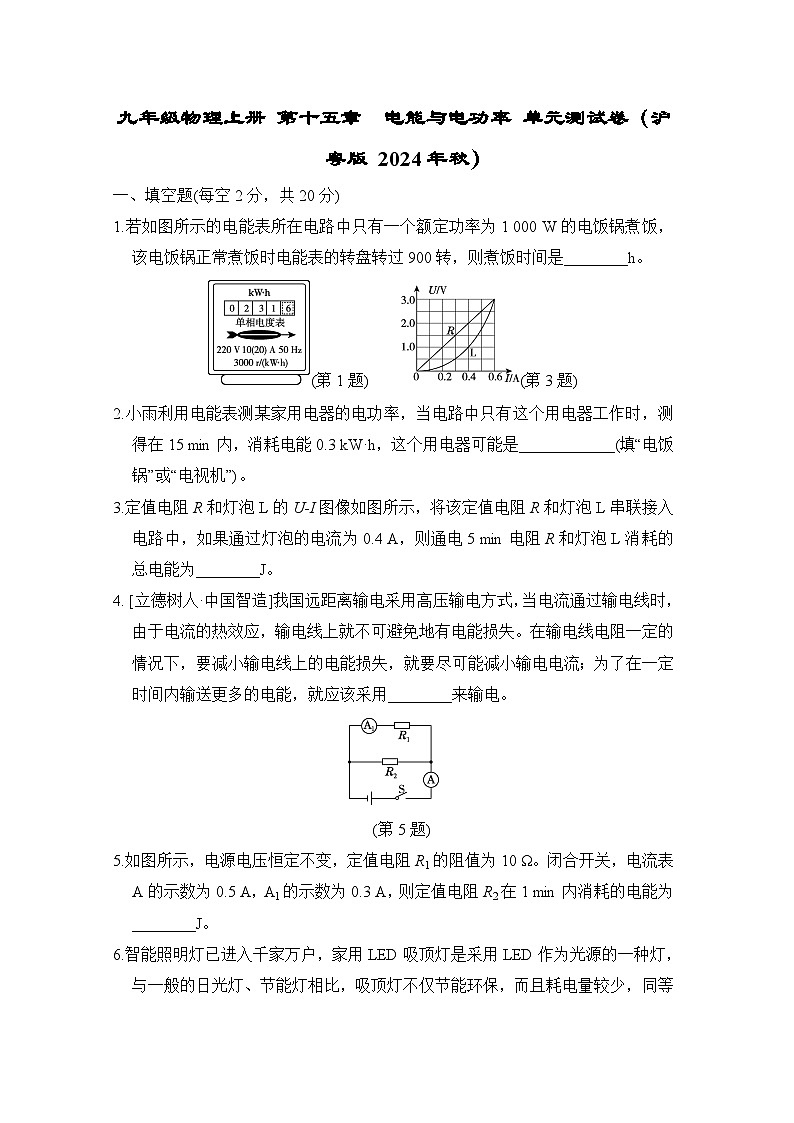

1.若如图所示的电能表所在电路中只有一个额定功率为1 000 W的电饭锅煮饭，该电饭锅正常煮饭时电能表的转盘转过900转，则煮饭时间是________h。
(第1题) (第3题)
2.小雨利用电能表测某家用电器的电功率，当电路中只有这个用电器工作时，测得在15 min内，消耗电能0.3 kW·h，这个用电器可能是____________(填“电饭锅”或“电视机”)。
3.定值电阻R和灯泡L的U­I图像如图所示，将该定值电阻R和灯泡L串联接入电路中，如果通过灯泡的电流为0.4 A，则通电5 min电阻R和灯泡L消耗的总电能为________J。
4. [立德树人·中国智造]我国远距离输电采用高压输电方式，当电流通过输电线时，由于电流的热效应，输电线上就不可避免地有电能损失。在输电线电阻一定的情况下，要减小输电线上的电能损失，就要尽可能减小输电电流；为了在一定时间内输送更多的电能，就应该采用________来输电。
(第5题)
5.如图所示，电源电压恒定不变，定值电阻R1的阻值为10 Ω。闭合开关，电流表A的示数为0.5 A，A1的示数为0.3 A，则定值电阻R2在1 min内消耗的电能为________J。
6.智能照明灯已进入千家万户，家用LED吸顶灯是采用LED作为光源的一种灯，与一般的日光灯、节能灯相比，吸顶灯不仅节能环保，而且耗电量较少，同等亮度耗电量比普通节能灯要节约80%，则12 W的LED灯的亮度与________W的节能灯亮度相当。

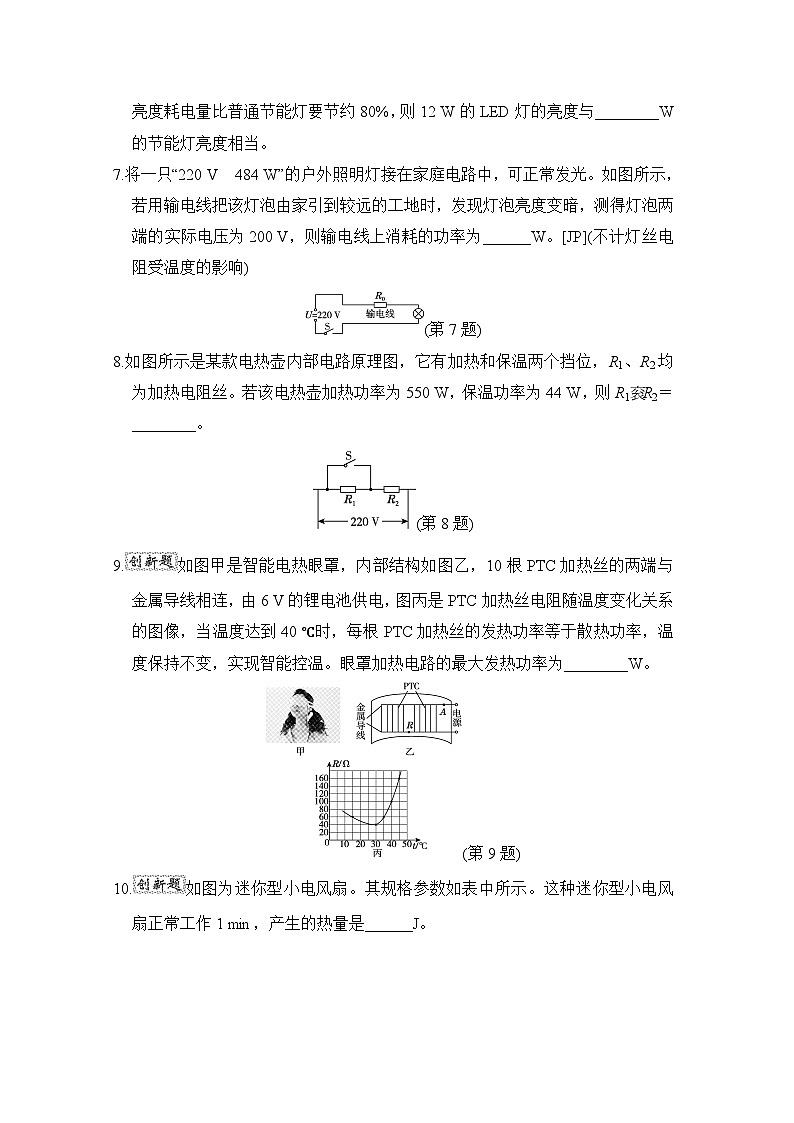

7.将一只“220 V 484 W”的户外照明灯接在家庭电路中，可正常发光。如图所示，若用输电线把该灯泡由家引到较远的工地时，发现灯泡亮度变暗，测得灯泡两端的实际电压为200 V，则输电线上消耗的功率为______W。[JP](不计灯丝电阻受温度的影响)
(第7题)
8.如图所示是某款电热壶内部电路原理图，它有加热和保温两个挡位，R1、R2均为加热电阻丝。若该电热壶加热功率为550 W，保温功率为44 W，则R1R2＝________。
(第8题)
9.如图甲是智能电热眼罩，内部结构如图乙，10根PTC加热丝的两端与金属导线相连，由6 V的锂电池供电，图丙是PTC加热丝电阻随温度变化关系的图像，当温度达到40 ℃时，每根PTC加热丝的发热功率等于散热功率，温度保持不变，实现智能控温。眼罩加热电路的最大发热功率为________W。
(第9题)

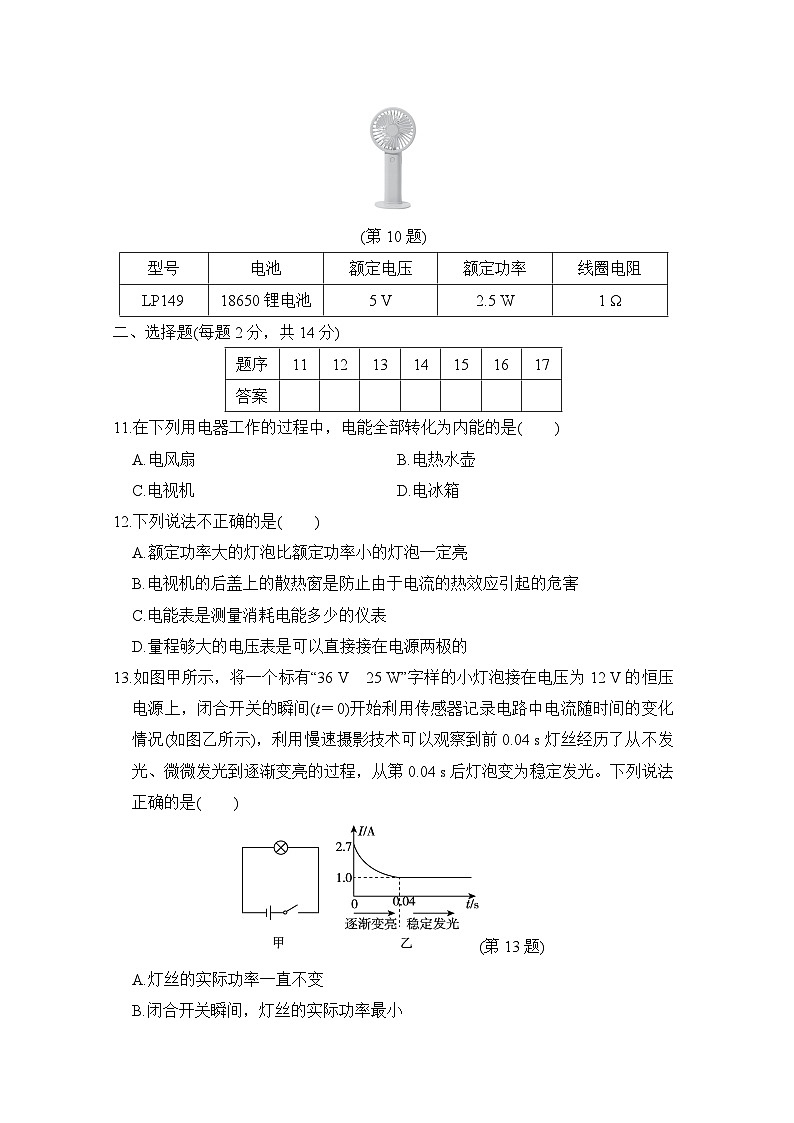

10.如图为迷你型小电风扇。其规格参数如表中所示。这种迷你型小电风扇正常工作1 min，产生的热量是______J。
(第10题)
二、选择题(每题2分，共14分)
11.在下列用电器工作的过程中，电能全部转化为内能的是( )
A.电风扇 B.电热水壶
C.电视机 D.电冰箱
12.下列说法不正确的是( )
A.额定功率大的灯泡比额定功率小的灯泡一定亮
B.电视机的后盖上的散热窗是防止由于电流的热效应引起的危害
C.电能表是测量消耗电能多少的仪表
D.量程够大的电压表是可以直接接在电源两极的
13.如图甲所示，将一个标有“36 V 25 W”字样的小灯泡接在电压为12 V的恒压电源上，闭合开关的瞬间(t＝0)开始利用传感器记录电路中电流随时间的变化情况(如图乙所示)，利用慢速摄影技术可以观察到前0.04 s灯丝经历了从不发光、微微发光到逐渐变亮的过程，从第0.04 s后灯泡变为稳定发光。下列说法正确的是( )
(第13题)
A.灯丝的实际功率一直不变
B.闭合开关瞬间，灯丝的实际功率最小
C.灯丝从0～0.04 s实际功率逐渐变小
D.灯丝从0～0.04 s逐渐变亮，所以实际功率逐渐变大
14. [科学思维]如图所示，电阻R1＝R2＝R3＝2 Ω，若在AB间连接一个电压恒为3 V的电源，则下列说法错误的是( )
A.R2与R3是并联关系
B.通过电流表的电流是0.5 A
C.通过R1与R2的电流之比为21
D.1分钟内电路消耗的电能为150 J
(第14题) (第15题)
15. [科学探究]为了探究“电流通过导体产生热量的多少与哪些因素有关”实验，小聪设计了如下电路(其中烧瓶内是用电阻丝加热空气)，闭合开关后一段时间，发现甲气球[JP]膨胀得更大，则下列判断正确的是( )
A.通过R1的电流I1与通过R2的电流I2的大小关系为I1＞I2
B.两个电阻丝的阻值R1＞R2
C.该电路是探究电流通过导体产生的热量与电流大小之间的关系
D.若要探究水和煤油的比热容大小只需要在烧瓶中装上等质量的水和煤油即可
16.现有额定电压均为6 V的A、B、C三盏小灯泡，它们的U­I关系图像如图所示。下列说法中正确的是( )
(第16题)
A.若将三盏灯串联在电压为12 V的电路中，则C灯最亮
B.若将三盏灯串联，当A灯正常发光时，C灯的功率为1 W
C.若将三盏灯串联在电压为18 V的电路中，则三盏灯均可正常发光
D.若将三盏灯并联在电压为6 V的电路中，电路消耗的总功率为14.8 W
17.如图所示的电路中，R1与R3都是定值电阻，R2为滑动变阻器，闭合开关S，将滑动变阻器的滑片从左向右滑动的过程中，下列说法正确的是( )
(第17题)
A.电流表示数变大，电压表示数变大
B.电流表示数变小，电压表示数变小
C.R1消耗的功率变大
D.R3消耗的功率变大
三、实验题(第18题4分，第19题、20题每题6分，共16分)
18.如图所示是“探究电流通过导体产生的热量与电流大小的关系”的实验装置，其中R1、R2、R3是发热的电阻丝，R1、R2分别安装在两个气密性良好的密封容器中，密封容器内有相同质量的空气，两容器各接一个相同的U形管，U形管另一端开口，两U形管内注入等量的同种液体。
(第18题)
(1)小明想探究电流通过导体产生的热量与电流大小的关系，则R1和R2的电阻大小应该满足R1______(填“>”“
