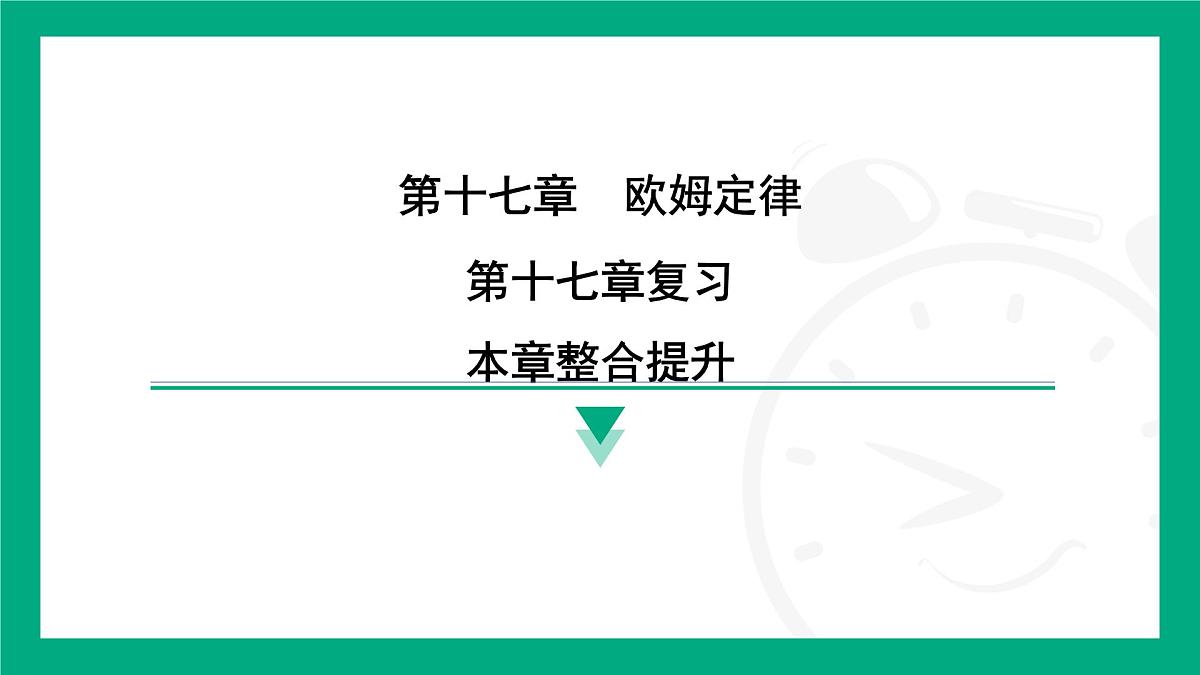

第十七章 欧姆定律 复习 课件 2025-2026学年度人教版物理九年级全一册

这是一份第十七章 欧姆定律 复习 课件 2025-2026学年度人教版物理九年级全一册，共27页。

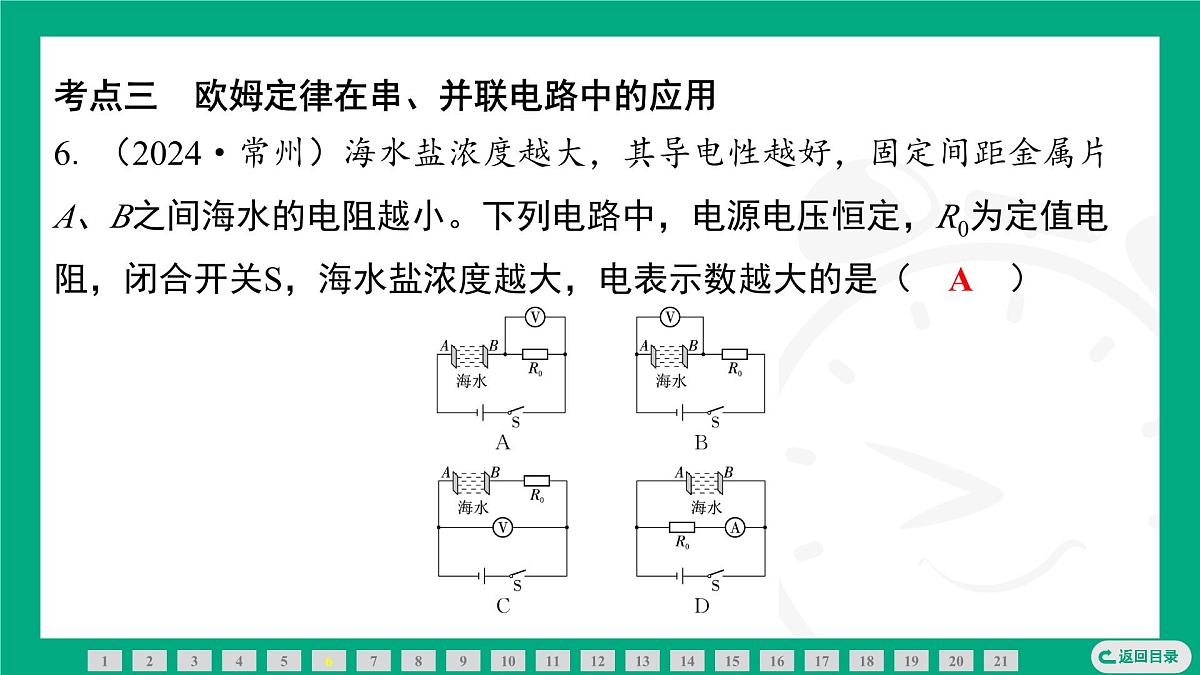

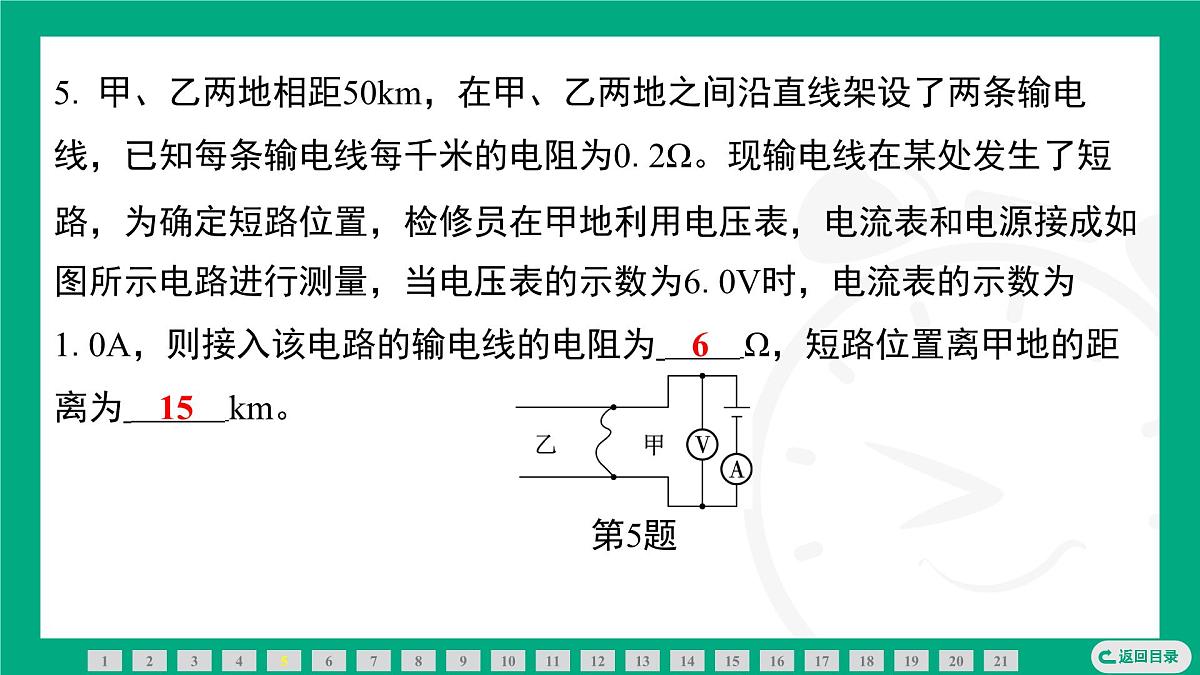

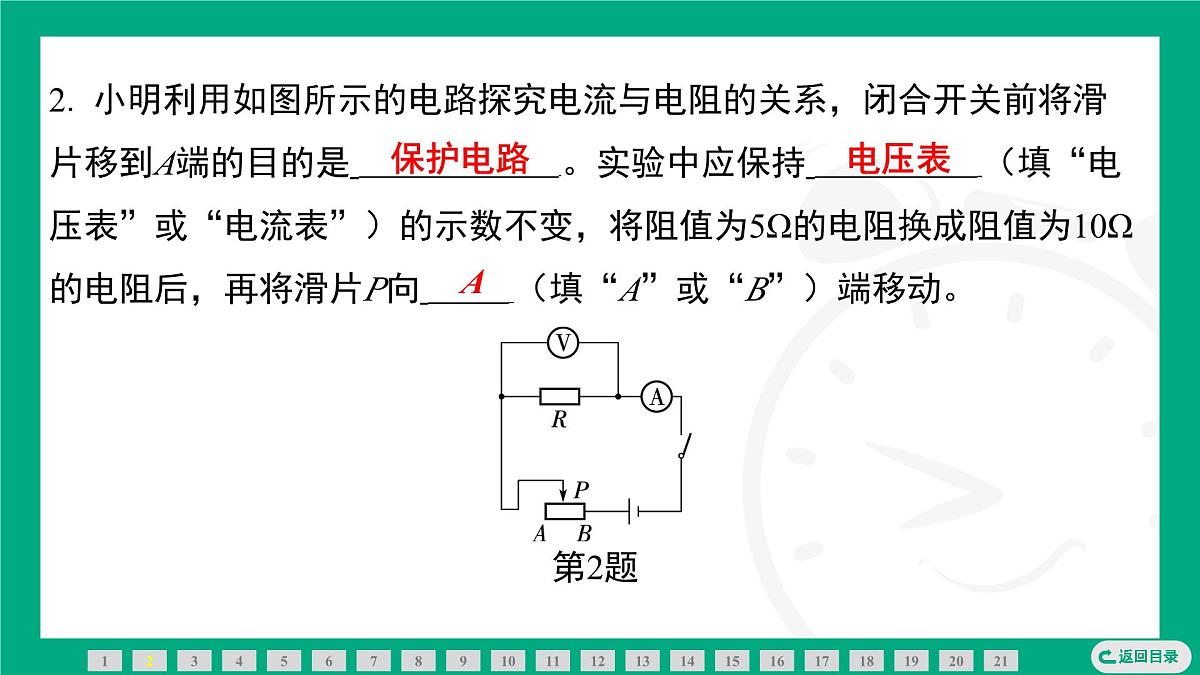

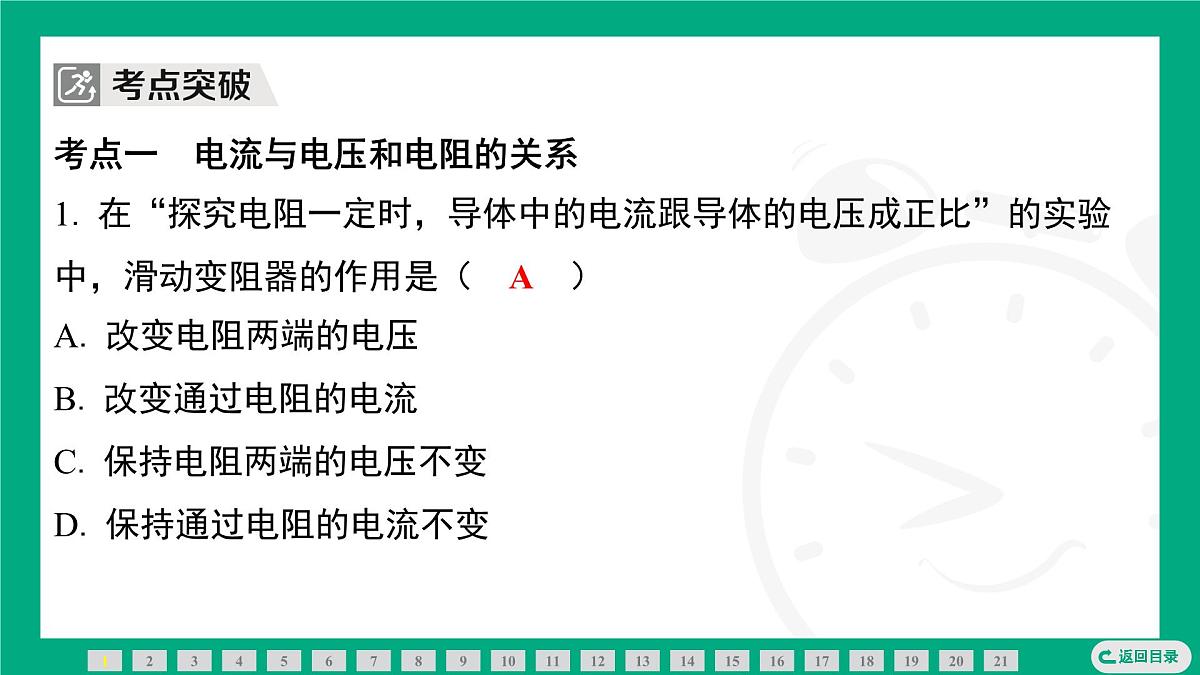

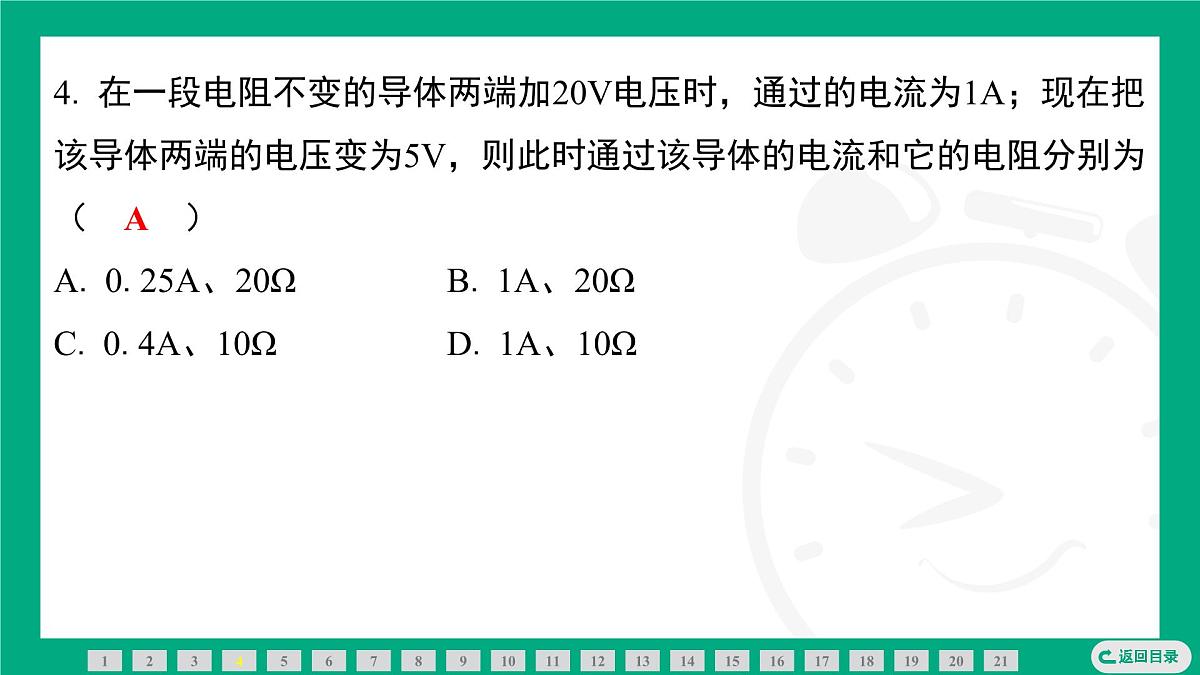

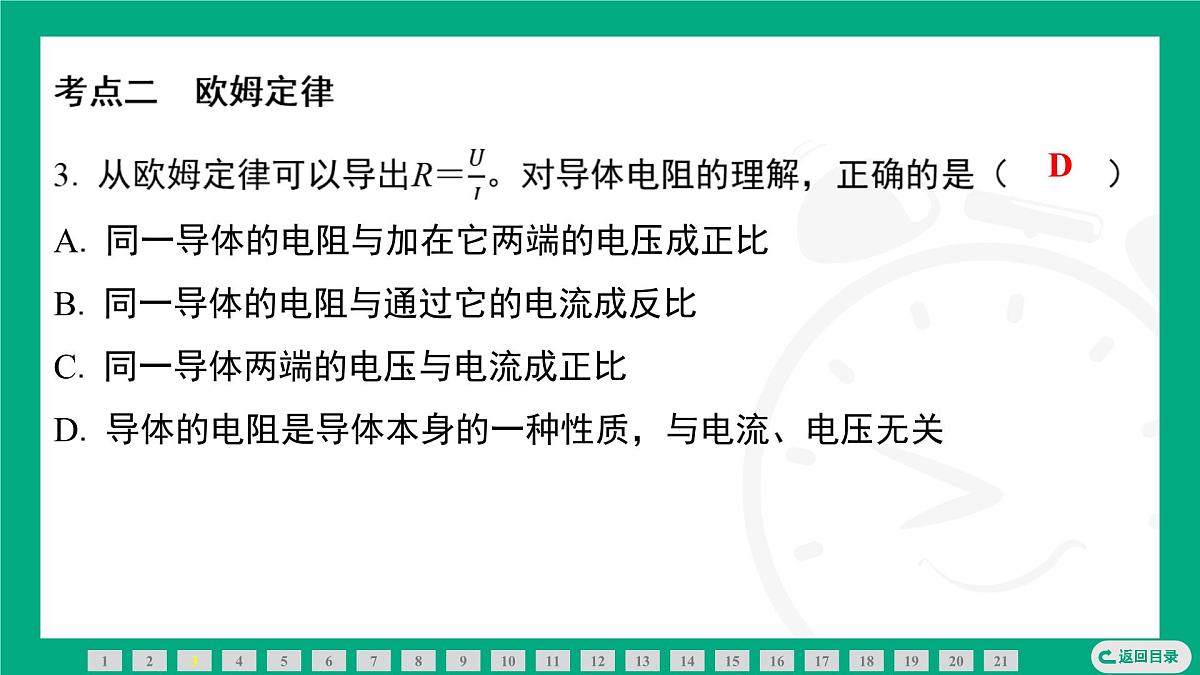

第十七章复习本章整合提升第十七章　欧姆定律 考点一　电流与电压和电阻的关系1. 在“探究电阻一定时，导体中的电流跟导体的电压成正比”的实验中，滑动变阻器的作用是（　A　）A2. 小明利用如图所示的电路探究电流与电阻的关系，闭合开关前将滑片移到A端的目的是 。实验中应保持 （填“电压表”或“电流表”）的示数不变，将阻值为5Ω的电阻换成阻值为10Ω的电阻后，再将滑片P向 （填“A”或“B”）端移动。保护电路　电压表　A　 D4. 在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为（　A　）A5. 甲、乙两地相距50km，在甲、乙两地之间沿直线架设了两条输电线，已知每条输电线每千米的电阻为0.2Ω。现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表，电流表和电源接成如图所示电路进行测量，当电压表的示数为6.0V时，电流表的示数为1.0A，则接入该电路的输电线的电阻为 Ω，短路位置离甲地的距离为 km。6　15　考点三　欧姆定律在串、并联电路中的应用6. （2024·常州）海水盐浓度越大，其导电性越好，固定间距金属片A、B之间海水的电阻越小。下列电路中，电源电压恒定，R0为定值电阻，闭合开关S，海水盐浓度越大，电表示数越大的是（　A　）A7. （2023·内蒙古）如图所示为电阻R1和R2的I－U图像，由图像可知（　C　）C 第7题　　8. （2024·内江）在如图所示的电路中，电源电压恒为12V，定值电阻R1的阻值为5Ω，滑动变阻器R2标有“50Ω　2A”的字样，电流表的量程为0～3A。闭合开关S，滑动变阻器的滑片P从最右端移动到连入电路中的电阻值为20Ω处，电流表的示数从I1变为I2，则I2与I1之差为（　C　） 第8题C9. （2023·大连）如图所示的电路，闭合开关S，电压表无示数，说明电路中存在故障。此时，可以通过观察电流表来做进一步判断。已知故障发生在R1或R2上，下列判断正确的是（　D　） 第9题D10. （2024·镇江）图甲是小华设计的天然气浓度测试仪，电源电压U恒为4V，R为定值电阻，电压表量程为0～3V，将电压表作为气体浓度的显示装置。气敏电阻Rx阻值与气体浓度的关系如图乙所示。当气体浓度增加时，Rx的阻值将 ，电压表示数会 。要求将电压表示数为1.5V处标为气体浓度0.5％，电阻R的阻值应为 Ω。若长时间使用后，电源电压降低，则测量结果 （填“大于”“小于”或“等于”）实际的气体浓度。减小　增大　12　小于　第10题11. 如图所示，电源电压不变，电流表的量程为0～0.6A，电压表的量程为0～15V，R2＝20Ω，滑动变阻器R1的规格为“100Ω　1A”。当S1、S2都断开，R1的滑片调到中点时，电流表示数为0.08A，电压表示数为4V。（1） 求电阻R3的阻值。 （2） 求电源电压。 （3） 闭合开关S1、S2，在不损坏电流表、电压表的情况下，求R1的取值范围。  12. 如图所示，电源电压为3V且保持不变，闭合开关S，电压表的示数为2.5V，下列说法正确的是（　A　） 第12题A13. （2023·大连）下列各电路中，电源电压不变。先闭合开关S，再闭合开关S1，电流表示数不变的是（　C　）C14. 如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表都有示数。如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（　C　） 第14题C15. （易错题）一名同学用如图所示的电路探究“电流与电阻的关系”。电源电压不变，如表所示为实验数据，若第4次实验时将定值电阻的阻值由30Ω换为40Ω后就直接读出电流表的示数，则这个示数应该是（　B　） 第15题B16. 如图所示的电路中，电源电压保持不变，R1＝20Ω，闭合开关S，移动滑动变阻器R2的滑片P到中点c（未画出）时，电流表的示数为0.4A；移动滑片P到最左端a时，电流表的示数为0.3A，则电源电压和滑动变B阻器的最大阻值分别为（　B　） 第16题17. （2023·盘锦）在图甲所示电路中，电源电压不变，R为热敏电阻，其阻值随温度变化关系如图乙所示，R0是定值电阻，闭合开关S，则： 　 第17题（1） 温度升高时，电压表的示数 （填“变大”“变小”或“不变”）。（2） 温度降低时，电压表示数变化量与电流表示数变化量的比值 ⁠ （填“变大”“变小”或“不变”）。变大　不变　18. （2024·滨州）如图所示，电源电压为3V，闭合开关后，电流表A1的示数为0.6A，电流表A2 的示数为0.2A，则通过灯泡L2的电流为 A，此时灯泡L1的阻值为 Ω。 第18题0.4　15　19. （2024·南充）如图所示电路，若甲、乙两表为电流表，闭合开关S1，断开开关S2，两表指针位置相同，则R1∶R2＝ ；若甲、乙两表为电压表，闭合开关S1、S2，则两表示数之比是 。（电表每次测量均未超过量程） 第19题4∶1　5∶4　20. 如图甲所示的电路中，电源电压不变，R1为定值电阻。闭合开关S，小明将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如图乙所示，滑动变阻器R2的最大阻值是 Ω；滑动变阻器的滑片P在中点时，电流表的示数为 A。 第20题20　0.3　21. 如图所示为某液体密度计的工作原理图，其中空桶重1N，测量时需将桶内注满液体。电源电压恒为12V，定值电阻R0的阻值为10Ω；电压表的量程为0～3V，其表盘改造后可直接显示所测液体的密度值；滑动变阻器R2标有“40Ω　0.5A”的字样，R1为压敏电阻，其阻值与所受压力F变化关系如表所示（R1的阻值不为0）。在桶内注满水时，水重恰为1.5N，闭合开关S，移动R2的滑片至位置M（未画出）时，电压表的示数为2V。（1） 此时滑动变阻器R2接入电路中的阻值为多大？ （2） R2的滑片在位置M时，该液体密度计的“0”刻度线与电压表表盘多少伏特的刻度线相对应？
