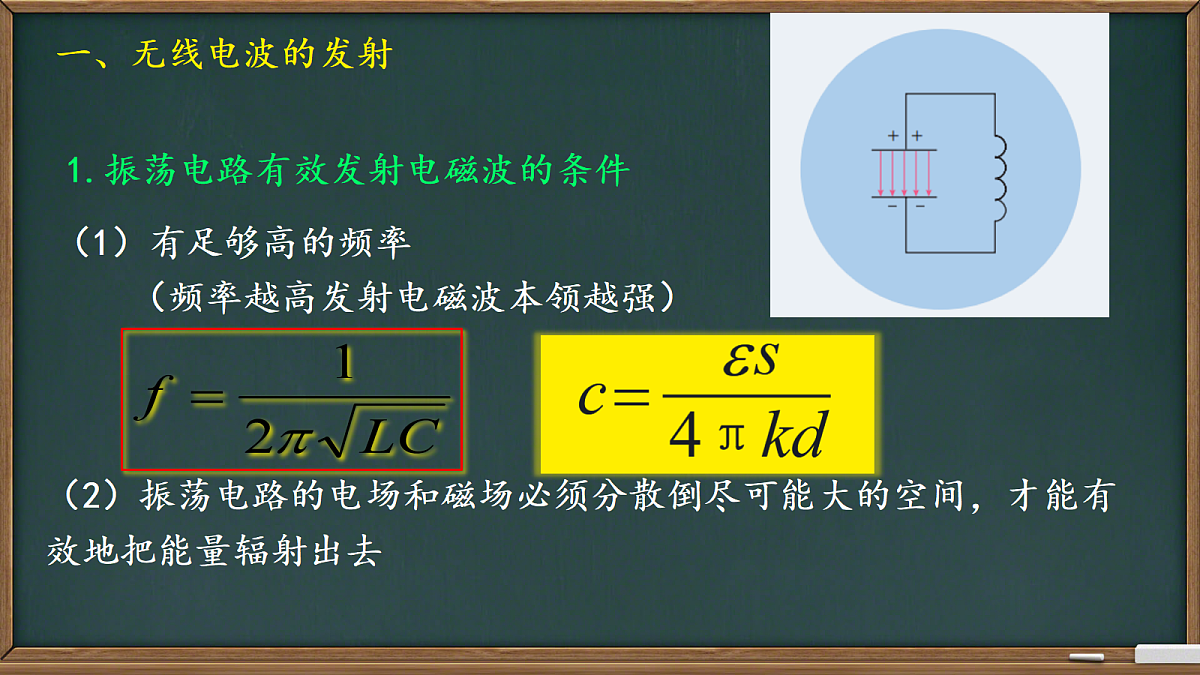

1.振荡电路有效发射电磁波的条件
（1）有足够高的频率 （频率越高发射电磁波本领越强）
（2）振荡电路的电场和磁场必须分散倒尽可能大的空间，才能有 效地把能量辐射出去

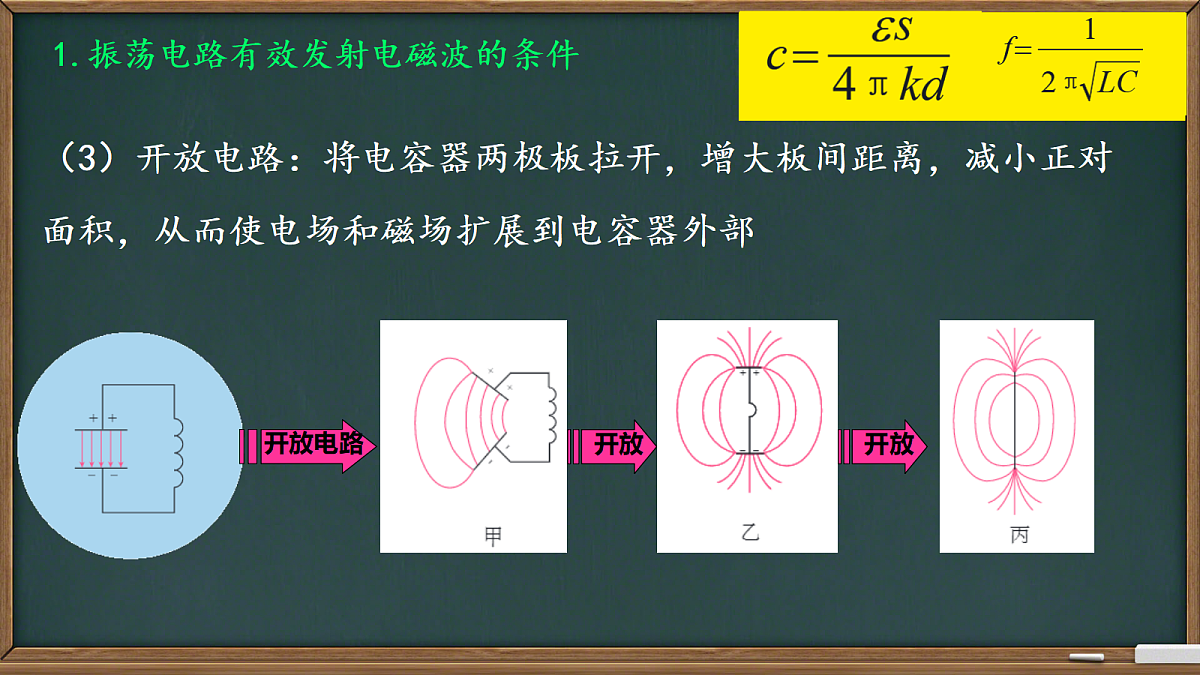

（3）开放电路：将电容器两极板拉开，增大板间距离，减小正对 面积，从而使电场和磁场扩展到电容器外部

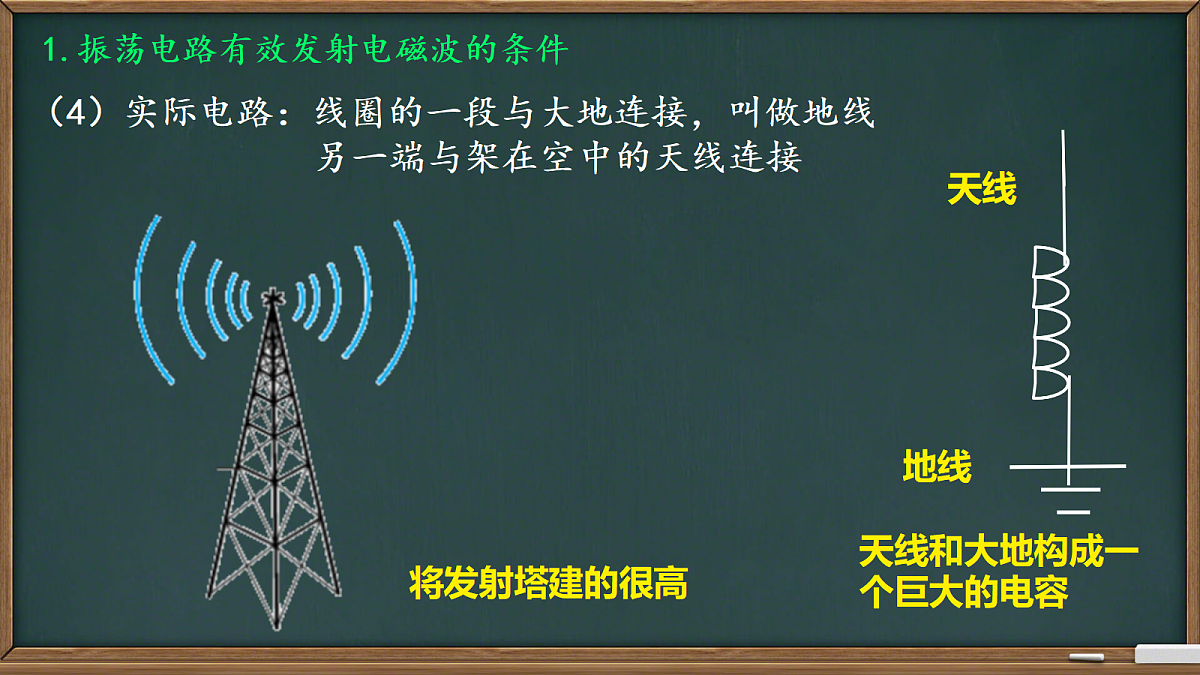

（4）实际电路：线圈的一段与大地连接，叫做地线 另一端与架在空中的天线连接

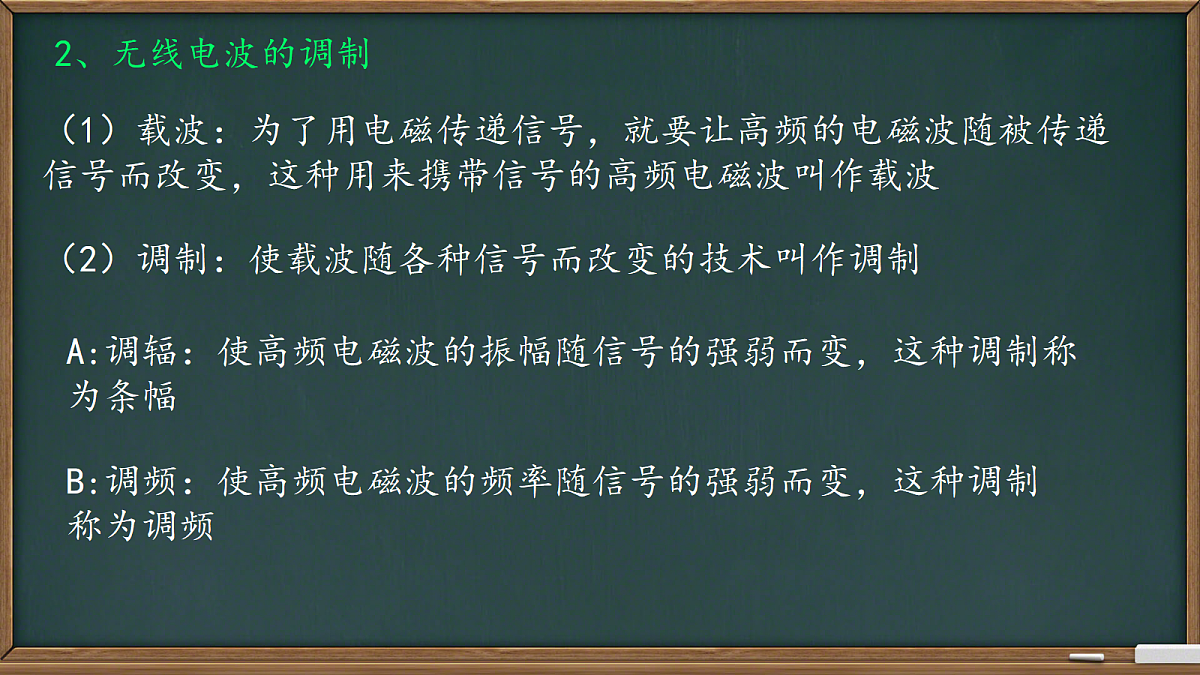

（1）载波：为了用电磁传递信号，就要让高频的电磁波随被传递 信号而改变，这种用来携带信号的高频电磁波叫作载波
（2）调制：使载波随各种信号而改变的技术叫作调制

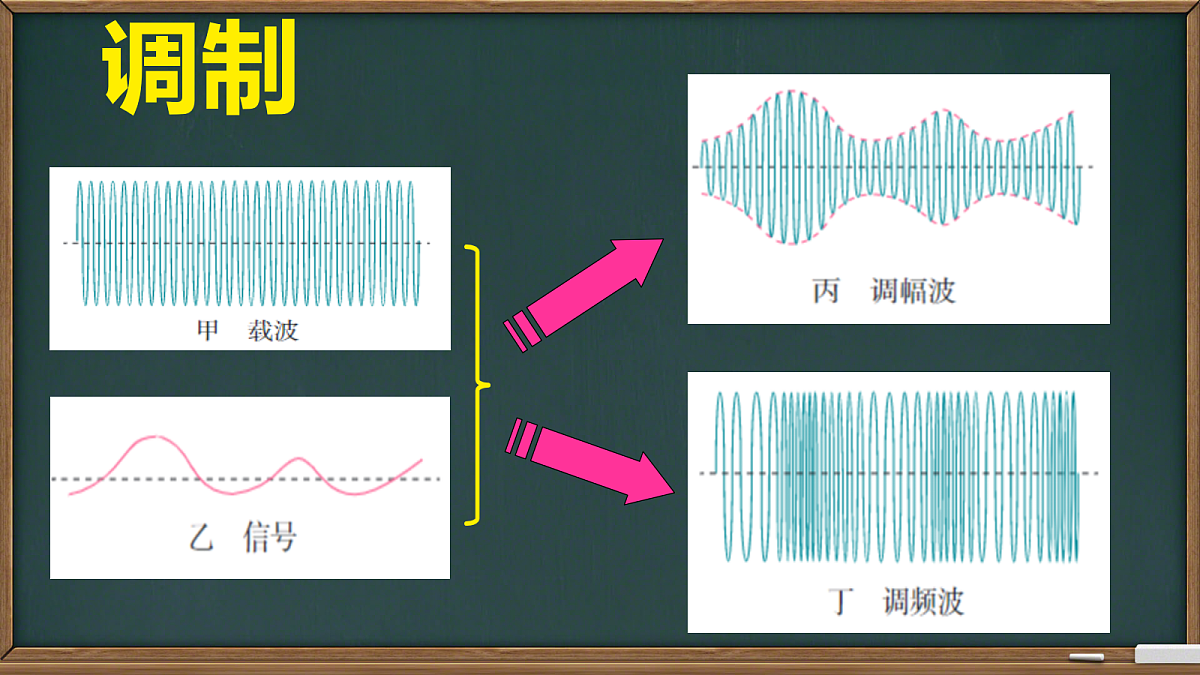

A:调辐：使高频电磁波的振幅随信号的强弱而变，这种调制称 为条幅
B:调频：使高频电磁波的频率随信号的强弱而变，这种调制 称为调频
3、无线电波的发射过程
1、原理：电磁波在传播过程中遇到导体，会使导体中产生感应电 流，因此空中的导体（天线）可以接收电磁波
（1）选台：接受电磁波时，从诸多的电磁波中把需要的选出来
（2）电谐振：当接收电路的固有频率与收到的电磁波频率相同 时，接收电路中产生的电流最强，这种现象叫作电谐振
（3）调谐：使接收电路发生电谐振的过程称为调谐
（4）调谐电路：能够调谐的接收电路叫作调谐电路
（5）由于电感的调节不方便，因此一般采用调节电容器大小的方法 来改变调谐频率，使它与电台发出电磁波的频率相同，这个频 率的电磁波在调谐电路中激起较强的感应电流，于是就选出这 个台
（6）解调：由调谐电路接收到的感应电流，是经过调制的高频 电流，因此还要把声音或图像信号从高频电流中还 原出来，这个过程是调制的逆过程，所以称为解调
三、电视广播的发射与接收
1、将光信号转变为电信号，通过载波将信号调制成高频信号进行 传播
2、三种传播方式：地面无线电传播、有线网络传播以及卫星传 输、不同传播方式使用不同频率范围的电磁波，采用不同的 调制方式
3、在接收端，经过解调处理，将电信号通过显示设备转 变为图像以及声音信息。
