【高频考点精讲】
一、探究电流与电压关系
1、实验电路图：
2、控制不变的量：电阻。控制方法：使用同一个定值电阻进行实验。
3、改变的量：定值电阻两端的电压。改变方法：（1）改变电池节数；（2）调节滑动变阻器滑片。
4、滑动变阻器在实验中的作用：（1）保护电路；（2）改变定值电阻两端的电压。
5、实验结论：当电阻一定时，通过导体的电流与导体两端的电压成正比。
二、探究电流与电阻关系
1、实验电路图：
2、控制不变的量：电压。控制方法：调节滑动变阻器滑片。
3、改变的量：电阻。改变方法：更换定值电阻。
4、滑动变阻器在实验中的作用：（1）保护电路；（2）使定值电阻两端的电压保持不变。
5、实验结论：当电压一定时，通过导体的电流与导体的电阻成反比。
【热点题型精练】

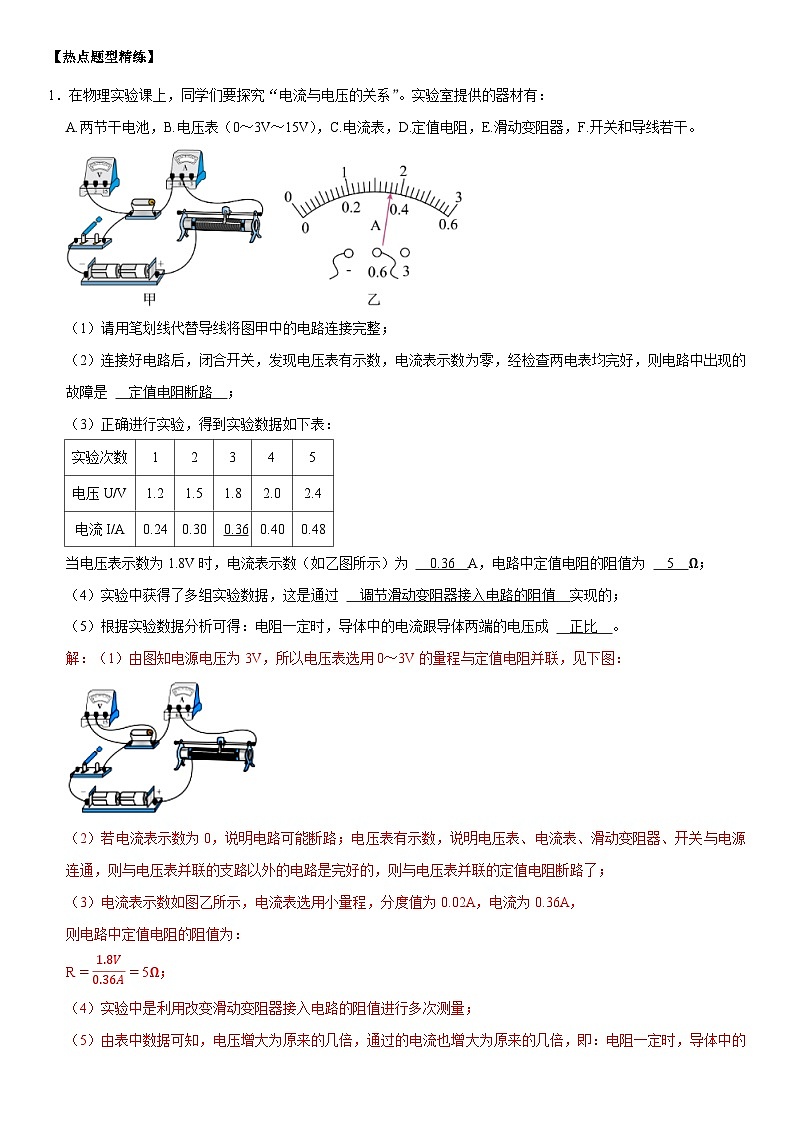

1．在物理实验课上，同学们要探究“电流与电压的关系”。实验室提供的器材有：
A.两节干电池，B.电压表（0～3V～15V），C.电流表，D.定值电阻，E.滑动变阻器，F.开关和导线若干。
（1）请用笔划线代替导线将图甲中的电路连接完整；
（2）连接好电路后，闭合开关，发现电压表有示数，电流表示数为零，经检查两电表均完好，则电路中出现的故障是 ；
（3）正确进行实验，得到实验数据如下表：
当电压表示数为1.8V时，电流表示数（如乙图所示）为 A，电路中定值电阻的阻值为 Ω；
（4）实验中获得了多组实验数据，这是通过 实现的；
（5）根据实验数据分析可得：电阻一定时，导体中的电流跟导体两端的电压成 。
2．在电阻一定时“探究电流与电压关系”的实验中，小凯所在的兴趣小组用导线将开关、电源、定值电阻、电流表、电压表和规格为“20Ω 2A”的滑动变阻器连接成如图所示的电路。
（1）连接电路时，开关应处于 状态。连接好电路闭合开关前，滑动变阻器的滑片P应置于 （选填“A”或“B”）端。
（2）小凯正准备闭合开关时，旁边的小兰急忙告诉他，电路连接有错，只要改接一根导线就可以了。请你在图中把小凯接错的那根导线找出来，并打上“×”符号，再用画线代替导线连接到正确的位置上。
（3）小凯排除故障闭合开关，调节滑动变阻器，得到的实验数据如表所示。
①实验中，调节滑动变阻器滑片P的目的是 。
②分析表格中的数据可得出结论： 。
（4）小凯想将定值电阻换成小灯泡完成以上实验，但这种方案其实是不可行的，其原因主要是 。
3．某实验小组用如图所示的电路探究电流与电阻的关系。
（1）连接电路时应 开关。
（2）小庆将5Ω的定值电阻接入电路，闭合开关，调节滑动变阻器的滑片至恰当位置，并将数据记录在上表中。换用10Ω电阻后，应该使定值电阻两端的电压保持U0＝ V不变。
（3）将5Ω的定值电阻换为10Ω后，小庆和小丽对接下来的操作有不同看法：
小庆认为应先闭合开关，再将滑片向左移动，使电压表示数为U0。
小丽认为应先将滑片移到最左端，再闭合开关，然后将滑片向右移动，使电压表示数为U0。
请问你赞成谁的观点？ 。简要说明理由： 。
4．探究“电流与电阻的关系”时，可供实验器材有：三节新的干电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω），开关一个，导线若干。小静等同学设计了如图甲所示的电路图：
（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片向右移动时电阻变大。
（2）闭合开关，电流表无示数，电压表有示数，并接近电源电压，则故障原因是： 。
（3）排除故障后，将定值电阻由5Ω更换为10Ω时，应向 （选填“左”或“右”）适当调节滑动变阻器的滑片，使电压表示数保持不变。
（4）图丙是根据实验数据画出的定值电阻的I﹣R图像，其中阴影部分面积表示的物理量是 ，其数值为 。
（5）实验中，在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，为了能完成这次实验，小静采取的措施可行的是 。（多选）
A.调高电源电压
B.更换一个最大阻值为30Ω的滑动变阻器
C.再串联一个10Ω的电阻
D.将电压表改接到滑动变阻器两端
（6）如图图像中能大致反应本实验中各物理量之间关系的是 。
5．“探究电流与电压和电阻的关系”的实验中，准备的电学器材如下：电源（4.5V）、电流表、电压表、滑动变阻器R标有“30Ω 1A”、定值电阻（5Ω、10Ω、20Ω、30Ω）、开关、导线若干。
（1）“探究电流与电压的关系”实验
①某同学 开关，按如图甲所示电路图连接实物。试触时发现：电流表指针向零刻度线左侧偏转，如图乙所示，则电路连接出现的错误是 。
②纠正错误后开始实验，应将滑动变阻器滑片P向 （选填“左”或“右”）滑动，使电阻R0两端电压由1.5V逐渐增大到2V、2.5V，读出所对应的电流值。其中第二次电流表示数如图丙所示为 A。实验数据如表所示。
③分析数据，得出结论：电阻一定时，导体中的电流与导体两端电压成 比。
④善于预习的小辉，分析表中数据可知该同学所用的定值电阻阻值为 Ω。
（2）“探究电流与电阻的关系”实验
①将10Ω的定值电阻接入A、B两点间，调节滑动变阻器的滑片P，使电压表示数为2V，读出电流表示数。
②接下来用20Ω的电阻替换10Ω的电阻，闭合开关，调节滑动变阻器的滑片P，使电压表示数 （选填“大于”、“小于”或“等于”）2V时，读出电流表示数。
③将实验器材中 （选填“5Ω”或“30Ω”）定值电阻接入A、B两点间，无论怎样移动滑片P都无法完成实验。
6．小明利用两节干电池、电流表、电压表、开关、滑动变阻器、阻值为5Ω、10Ω和20Ω的定值电阻各一个以及导线若干等器材，进行了“探究电流与电阻的关系”的实验：
（1）请用笔画线代替导线将图甲实物图连接完整，要求滑动变阻器的滑片向左移动时电流表示数变大。
（2）先把5Ω的电阻接入电路中，将滑片移至阻值最大端，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因可能是 。
（3）排除故障后继续实验，电流表示数如图乙，为 A；接下来换上10Ω的电阻进行实验，闭合开关后，滑片应该向 端移动，使电压表的示数保持不变。
（4）通过表中实验数据可以得出的结论是： 。
（5）上述实验完成后，他想测量另一个铭牌模糊不清的滑动变阻器Rx的最大阻值，在保证电路安全的情况下，设计了如图丙所示的电路（电源电压恒定但未知，定值电阻的阻值为R0），请将他的实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片移至最左端，读出电压表的示数为U1；
② ，读出电压表的示数为U2；
③滑动变阻器最大阻值Rx＝ （用已知量和测量量的符号表示）。
考点02 欧姆定律
【高频考点精讲】
1、内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2、公式：，变形公式：，
U—电压—伏特（V）；R—电阻—欧姆（Ω）；I—电流—安培（A）
注意事项
在国际单位制中，电流（I）的单位是A，电压（U）的单位是V，电阻（R）的单位是Ω；
不能被理解为导体的电阻跟这段导体两端的电压成正比，跟导体中的电流成反比。因为电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，其大小跟导体的电流和电压无关。
（3）I、U、R三个物理量具有同体型和同时性，三个物理量是针对同一段导体、同一时刻的。
【热点题型精练】
7．由欧姆定律I=UR变形可得R=UI，以下说法正确的是（ ）
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．导体的电阻跟它两端的电压和通过它的电流无关
D．导体的电阻由它两端的电压和通过它的电流的比值决定
8．如图所示电源电压不变，当开关S1闭合、S2断开时，电流表的示数为0.4A；当S1和S2都闭合时，电流表的示数为1.6A，则电阻R1与R2的比值为（ ）
A．1：2B．2：1C．1：3D．3：1
9．如图所示，电源两端电压为3V，R1＝5Ω。闭合开关S，电流表示数为0.1A，下列说法正确的是（ ）
A．通过R1的电流为0.6AB．R2的电阻为25Ω
C．R2两端的电压为3VD．R1两端的电压为2.5V
10．如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲：U乙＝5：1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（ ）
A．5：4B．3：5C．4：5D．4：1
11．如图所示，是定值电阻R和小灯泡L中电流随电压变化的图象，由图象可知（ ）
A．乙是小灯泡的I—U图象
B．定值电阻的阻值为5Ω
C．定值电阻R和小灯泡L并联接在4V的电源上，干路中的电流是1.2A
D．定值电阻R和小灯泡L串联接在6V的电源上，电路中的电流是0.4A
12．如图所示的电路中，电源电压不变。闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法中正确的是（ ）
A．电流表A1示数变小，电压表V示数不变
B．电流表A示数变大，灯泡亮度变亮
C．电压表V示数与电流表A1示数的比值不变
D．电压表V示数与电流表A和A1示数之差的比值不变
13．如图所示，电源电压不变，滑动变阻器的最大阻值为R，已知R：R1：R2＝1：1：2，则下列说法正确的是（ ）
A．当滑片P移动到a端时，闭合S1、S2，通过R1与R2的电流之比是1：2
B．当滑片P移动到a端时，闭合S1、S2，通过R1与R2的电流之比是1：1
C．当滑片P移动到b端时，只闭合S1，滑动变阻器两端的电压与R1两端的电压之比是1：1
D．当滑片P移动到b端时，只闭合S2，滑动变阻器两端的电压与R2两端的电压之比是2：1
14．在如图所示的电路中，电源电压恒为6V，R1＝10Ω，R3＝30Ω。开关S1闭合，开关S2接a，滑动变阻器R2的滑片P位于图示位置时，电压表的示数为1.2V，开关S1闭合，开关S2接b，滑片P移动到另一位置时，电压表的示数为2.0V。前后两次滑动变阻器接入电路的电阻变化了（ ）
A．5ΩB．10ΩC．20ΩD．40Ω
15．导体A和B在同一温度时，通过两导体的电流与其两端电压的关系如图所示。则由图可知导体A的电阻为
Ω；如果将A和B并联后接在电压为1.0V的电源两端，则通过A和B的总电流为 A。
16．在如图所示的电路中，电源电压保持不变。先闭合S，再闭合S1，电流表的示数 （填“变大”“不变”或“变小”），电压表的示数 （填“变大”“不变”或“变小”）。
17．在相距15km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω，现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为6V时，电流表的示数为0.06A，则甲地到短路位置之间的输电线总阻值为 Ω，短路位置到甲地的距离是 m。
18．如图所示，灯泡L1、L2分别标有“2.5V 0.5A”和“3V 0.5A”字样（灯丝电阻不变），R＝5Ω，电源电压恒定。若S、S1、S2均闭合，L2正常发光，电流表示数为I1，则电源电压为 V；若只闭合S，电流表读数为I2，则I1：I2＝ 。
19．如图甲，移动滑片使电阻R2的有效阻值从零逐渐变大，R1两端电压U的倒数与R2的阻值变化的图象如图乙所示，则电源电压为 V，R1的阻值为 Ω。
20．如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将 ，电压表V的示数与电流表A2的示数之比将 。（均填“变大”“变小”或“不变”）
考点03 电阻的测量
【高频考点精讲】
伏安法测电阻
【实验原理】R = U / I
【实验器材】电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。
【实验电路】
【实验步骤】
1、按电路图连接实物电路。
2、检查无误后闭合开关，使小灯泡发光，记录电压表和电流表的示数，代入公式R = U / I算出小灯泡的电阻。
3、移动滑动变阻器滑片P的位置，多测几组电压和电流值，根据R = U / I，计算每次的电阻值，并求出电阻平均值。
【实验表格】
【注意事项】
1、接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；
2、连好电路后要通过试触的方法选择电压表和电流表的量程；
3、滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。
【热点题型精练】
21．用如图所示的电路测量小灯泡的电阻，小灯泡的额定电压为2.5V。
（1）用笔画线代替导线，将图1中的器材连接成完整电路；
（2）连接电路后，闭合开关，灯泡不亮，电流表和电压表都有较小的示数，无论怎样移动滑片，灯泡都不发光，两表示数均无变化，其原因可能是： ；
A.灯泡短路；B.灯泡断路；C.滑动变阻器接的是下端两接线柱
（3）故障排除后，移动滑片到某一位置，电压表的示数如图2所示，此时灯泡两端的电压为 V。要测量灯泡的额定电流，应将图1中滑动变阻器的滑片向 （选填“A”或“B”）端移动，使电压表的示数为 V；
（4）移动滑片，记下多组数据，并绘制成图3所示图像，则灯泡正常发光时电阻为 Ω（结果保留一位小数）。
（5）用该灯泡和电压表，测未知电阻Rx的阻值，电路图如图4。步骤如下：
①只闭合S0、S1，移动滑片，使电压表示数为1V，由图3可知灯泡的电流为 A，即为Rx的电流；
②保持滑片位置不变，只闭合S0、S2，电压表示数为2.6V，则此时Rx的两端的电压为 V；
③Rx的阻值为 Ω。
22．某同学用下列器材测量定值电阻的阻值：
干电池2节，电流表A，电压表V，滑动变阻器（规格“30Ω，2A”），开关及导线。
（1）他连接了如图所示的电路，接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。
（2）正确连接电路后，闭合开关前，应将滑动变阻器 。
（3）他按正确步骤进行了3次实验，记录数据如表所示，此定值电阻的阻值为 Ω（结果保留一位小数）。
（4）为了使并联在定值电阻两端的电压表的示数为0.5V，在不增加器材的情况下，可以采取的措施是 。
（5）他将上述实验中的定值电阻换成额定电压为2.5V的小灯泡，用同样的方法测定小灯泡的电阻。当电压表的示数为0.2V时，电流表的示数为0.10A；当电压表的示数为2.4V时，电流表的示数为0.30A；则电压表的示数为2.0V时，电流表的示数可能为 （填“0.20A”“0.25A”“0.28A”或“0.30A”）。
23．小明利用图甲所示电路测量未知电阻Rx的阻值，电源电压保持3V不变，滑动变阻器铭牌标有“30Ω 2A”字样，Rx的阻值约为10Ω。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整（要求滑动变阻器的滑片P向左滑动时，电流表示数变大）。
（2）闭合开关，两电表均无示数；将电压表改接在变阻器两端时，两电表均无示数；将电压表改接在开关两端时，电压表有示数，电流表无示数。则电路故障是 。
（3）排除故障后，闭合开关，移动变阻器的滑片P至某一位置，此时电压表示数为2.7V，电流表示数如图乙所示，则未知电阻Rx＝ Ω。
（4）小明利用图甲电路测量另一未知电阻R'x，将R'x正确接入电路，但发现无论如何移动滑片P，电流表示数几乎为0，电压表示数接近3V，经判断得知R'x阻值较大，利用该电路无法测出R'x阻值。小明查阅资料获知，电压表相当于一个能显示自身两端电压的定值电阻，且阻值较大，于是他找了一个2kΩ的定值电阻R0，设计了如图丙所示电路，电源电压恒为3V。闭合开关S，并进行了如下操作：
①S1接1时，记录电压表示数为2.5V；
②S1接2时，记录电压表示数为2V；
③计算待测电阻R'x＝ Ω。
24．在“测量定值电阻阻值”的实验中，小明所用电源的电压保持不变，滑动变阻器标有“10Ω 2A”的字样。
（1）粗心的小明连好最后一根导线时的电路如图甲所示，请你指出其中存在的问题：一是 ；
二是 。
（2）小明解决上述问题后，闭合开关发现：电压表指针有明显偏转，而电流表指针几乎不动。经检查：电路中电表完好且只有一处故障，他初步判断可能是导线 （选导线编号）断路或 断路。
（3）排除上述电路故障后，小明开始实验：
①闭合开关，读出电表示数后立即断开开关，并将读数填在表中，其中电流表指针位置如图乙所示，则电流表读数为 A，利用该组数据算出的Rx阻值为 Ω（保留一位小数）。
②闭合开关，将滑动变阻器的滑片向 移至适当位置，读出两电表示数后立即断开开关，并将读数填在表中。
③闭合开关，继续移动滑片，直至移到了滑动变阻器的一端，读出两电表示数，断开开关，并将读数填在表中。
（4）分析表中数据，小明发现：随着待测电阻两端电压的增大，计算得出的待测电阻阻值变化情况是 。
他感到困惑：为何会出现这样的结果呢？小华帮他检查后指出：小明所测出的电压数据是错误的。于是小明想重新实验，小华提醒他：无需重新实验，利用已知信息和电流表的读数，不但可计算出待测电阻的阻值，还能求出电源电压。小明经过认真思考后，计算得出：待测电阻Rx＝ Ω，电源电压U总＝ V。
25．某物理实验小组正在使用“伏安法”测量未知电阻Rx阻值，实验电路如图甲所示（电源电压3V）。
（1）请你用笔画线代替导线，将图甲中电路连接完整，导线不得交叉；闭合开关S前，应将滑动变阻器滑片移到最 端（选填“左”或“右”）。
（2）闭合开关后，发现电流表无示数，电压表有示数且示数接近3V，则电路故障原因可能是 。
（3）排除故障后，当滑片移到某一位置时，电压表示数为1.6V，电流表示数如图乙所示，其读数为 A，则未知电阻Rx＝ Ω。接下来测量多组实验数据算出Rx平均值，这是为了减小测量带来的 。
（4）利用图甲实验器材还能完成下列探究实验 。（选填“A”或“B”）
A.探究电流与电压的关系
B.探究电流与电阻的关系
（5）实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案，也可测出Rx阻值。电路如图丙所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻器最大阻值为Rmax，请你把以下测量步骤补充完整。
①闭合开关S，滑片P移到a端时，读出电压表示数为U1；
②闭合开关S， ，读出电压表示数为U2；
③待测电阻Rx＝ 。（用已知和测量出的物理量符号表示）
26．小华做测量定值电阻Rx阻值的实验，现有器材：待测电阻Rx、两节干电池、电压表、电流表、滑动变阻器、开关、导线若干。
（1）请按图甲所示的电路图，以笔画线代替导线，将图乙中的电路连接完整。
（2）连接电路时，开关断开，并将滑动变阻器滑片置于阻值 处。
（3）正确连接电路，闭合开关，发现无论怎样移动滑片P，电流表都没有示数，而电压表示数接近3V，则故障可能是 （选填标号）。
A.滑动变阻器断路；B.Rx断路；C.Rx短路
（4）排除故障后，当电压表示数为1.3V时，电流表示数如图丙所示，则通过Rx的电流大小为 A，它的阻值是 Ω。
（5）本实验要多次测量取平均值，目的是 。
（6）小华对实验进行进一步拓展，利用电源（电压未知但恒定不变）、阻值为R0的定值电阻、电流表、开关等器材，设计了如图丁所示的电路也能测出Rx的阻值，请你完成下列实验步骤：
①按电路图正确连接电路，闭合开关S，断开开关S1，读出电流表示数I1；
② ，读出电流表示数I2；
③根据实验数据，计算出待测电阻Rx＝ 。（用R0、I1、I2表示）
考点04 欧姆定律在串、并联电路中的应用
【高频考点精讲】
【热点题型精练】
27．如图所示，甲图是灯泡L和定值电阻R的I﹣U图像，将L和R先后以乙、丙图两种方式连在同一电源上，若乙图中U1：U2＝a，丙图中I1：I2＝b，则下列选项中不正确的是（ ）
A．a＞1B．b＜1C．a＞bD．ab＝1
28．如图所示的电路，电源电压保持不变。闭合开关S，将滑动变阻器的滑片向右移动。下列说法正确的是（ ）
A．小灯泡变亮
B．电压表V1的示数变大
C．电压表V2与电流表A2示数的乘积变小
D．电压表V1与电流表A1示数之比不变
29．如图所示，电源电压保持不变，R1＝10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压和滑动变阻器的最大值分别为（ ）
A．6V 20ΩB．4V 20ΩC．6V 10ΩD．4V 10Ω
30．在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是（ ）
A．电流表A1的示数变大，电压表V的示数变小
B．电流表A2的示数变小，电压表V的示数变大
C．电压表与电流表A2的示数之比变大
D．电流表A2与A1的示数之差变大
31．如图所示的电路，电源电压保持不变，R1＝10Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25A；把滑片P移到中点时，电流表的示数为0.4A，则下列选项正确的是（ ）
A．滑片P在最右端时，通过R1、R2的电流之比为5：8
B．滑片P在最右端时，R1、R2两端电压之比为3：1
C．滑动变阻器的最大阻值为40Ω
D．电源电压为10V
32．如图所示的电路中，R0为滑动变阻器，R1、R2为定值电阻，且R1＜R2，E为电压恒定的电源。当开关S闭合后，滑动变阻器的滑片P向右滑动时，流过三个电流表A0、A1、A2的电流将发生变化，其变化量的大小（绝对值）分别为ΔI0、ΔI1、ΔI2；电阻R0、R1、R2两端的电压也发生变化，其变化量的大小（绝对值）分别为ΔU0、ΔU1、ΔU2．则下列说法中正确的是（ ）
A．ΔU0＞ΔU1＞ΔU2B．ΔI0＞ΔI1＞ΔI2
C．ΔU0＝ΔU1＞ΔU2D．ΔI0＜ΔI1＜ΔI2
33．如图所示，电源电压恒为6V，电流表量程0﹣0.6A，电压表量程0﹣3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.625W”。若不考虑小灯泡阻值随温度的变化，电路中各元件均安全工作，小灯泡两端电压不允许超过额定电压。闭合开关，下列说法正确的是（ ）
A．电路的最大电功率是3.6W
B．电流表的示数变化范围是0.1A﹣0.25A
C．滑动变阻器的阻值调节范围是10Ω﹣50Ω
D．滑片向右滑动，电流表示数变小，电压表示数变大
34．如图为自动测定油箱内油量的装置原理图，电源电压为36V，R为滑动变阻器，R0为定值电阻，电流表的量程为0～0.6A，电压表的量程为0～36V。油箱中的油量是通过电流表或电压表的示数反映出来的，且表的最大量程对应油箱最大油量，当油箱内的油面在最高或最低位置时，滑动变阻器的滑片P恰好能分别滑至两端，当油面达到最低位置时，反映油量的电表示数为最大量程的16。下列说法错误的是（ ）
A．R0阻值为60Ω
B．滑动变阻器的阻值变化范围为0～300Ω
C．当滑动变阻器的滑片P在中点时，电压表的示数为21V
D．当滑动变阻器的滑片P在中点时，电流表的示数为0.17A
35．如图所示，电源电压为12V保持不变，R1＝10Ω。只闭合开关S时，电流表的示数为0.3A，则R1两端的电压U1＝ V，R2＝ Ω；当断开开关S，闭合S1、S2时，则电流表的示数为 A。
36．如图甲所示电路中，电源电压、灯泡L1、L2的电阻均保持不变，且灯泡L2的电阻为5Ω。只闭合开关S1时，电流表指针如图乙所示。随后断开开关S1，调整电流表接线柱后，同时闭合开关S1和S2时，电流表指针也如图乙所示。同时闭合开关S1和S2时，通过灯泡L1的电流为 A，电压表示数为 V。
37．如图所示电路，电源电压恒定，定值电阻R2的阻值为20Ω，电流表A1和A2的量程均为0～0.6A。闭合开关S，当滑动变阻器R1的滑片从最左端向右移动的过程中，两个电流表的示数之差始终为0.2A。则电压表的示数为
V，滑动变阻器R1允许接入电路的最小阻值为 Ω。
38．在如图所示的电路中，电源电压6V，R1＝12Ω。电压表量程为0～15V，电流表A量程为0～3A、A1量程为0～0.6A，闭合开关S，电压表的示数为 V。当滑动变阻器的滑片P向左移动时，电流表A的示数 ，电压表示数与电流表A1示数的比值 （选填“变大”、“不变”或“变小”）。为确保电表安全，R2连入电路的阻值最小为 Ω。
39．在物理兴趣小组的活动中，小桂按如图所示的电路图连接电路，电源电压恒定为10V，R0为滑动变阻器，R、Rx为定值电阻，且R＜Rx，R＝15Ω。闭合开关S前，应将R0的滑片移动至最 （选填“左”或“右”）端；闭合开关S，将滑片移至某点固定不动，当开关S1由a点切换到b点时，电压表示数变化了0.5V，电流表示数变化了0.1A，则Rx＝ Ω。
40．如图的电路中，电源电压可调，灯L上标有“6V 6W“的字样，R1的阻值为10Ω，滑动变阻器R2上标有“50Ω 2A”的字样，两表的量程分别是0～3A和0～15V．闭合S1、S2、S3，调节电源电压使灯L正常发光，则此时通过灯L的电流为 A．当只闭合开关S2时，移动滑片P，保证电路安全前提下，要求至少有一个电表示数不低于量程的一半，则电源可调的最高电压与最低电压的差值为 V。
41．如图所示的电路中，电源电压U不变，r、R1和R2均为定值电阻，其中r＝1Ω，R1＝14Ω，S1为单刀单掷开关，S2为单刀双掷开关。闭合S1，将S2掷于1端，电压表V的示数U1＝2.8V；将S2切换到2端，电压表V的示数U2＝2.7V。求：
（1）电源电压U的大小；（2）电阻R2的阻值。
42．图甲为一智能路灯工作原理简图，已知控制电路中电源电压恒为6V，R0为滑动变阻器，R为光敏电阻，其阻值随光照强度（单位符号：cd）变化的规律如图乙所示。工作电路中，路灯L上标有“220V 22W”字样。当光照足够强时，路灯L不工作；当光照强度降为20cd，控制电路中电流为0.2A时，工作电路刚好启动，路灯L正常工作。电磁铁线圈的电阻忽略不计。试问：
（1）工作电路刚好启动时，滑动变阻器R0接入电路的阻值为多少？
（2）保持R0接入电路的阻值不变，当电流表示数为0.15A时，光照强度为多少？
（3）为了节能，要使光照强度低于20cd时，工作电路才开始启动，应将滑动变阻器R0滑片向 （选填“左”或“右”）移动，并简要说明理由。
实验次数
1
2
3
4
5
电压U/V
1.2
1.5
1.8
2.0
2.4
电流I/A
0.24
0.30

0.40
0.48
数据序号
1
2
3
4
5
电压U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.1
0.2
0.3
0.4
0.5
实验序号
电阻R/Ω
电流I/A
1
5
0.6
2
10
3
20
…
实验次序
1
2
3
U/V
1.5
2
2.5
I/A
0.15
Δ
0.25
次数
电阻R/Ω
电流I/A
1
5
2
10
0.2
3
20
0.1
次数
电压U/V
电流I/A
电阻R/Ω
平均值R/Ω
1
2
3
数据序号
1
2
3
电压U/V
1.2
1.8
2.5
电流I/A
0.10
0.15
0.20
实验次数
电压U/V
电流I/A
电阻Rx/Ω
①
5.0
②
6.5
0.4
③
8.0
0.5
串联电路
并联电路
电流特点
串联电路中各处电流相等
并联电路的干路总电流等于各支路电流之和
电压特点
串联电路两端的总电压等于各部分电路两端电压之和
并联电路中，各支路两端的电压相等，且都等于电源电压
电阻特点
串联电路的总电阻，等于各串联电阻之和；
把几个导体串联起来相当于增大了导体的长度，所以总电阻比任何一个串联分电阻都大。
并联电阻中总电阻的倒数，等于各并联电路的倒数之和；
若只有两个电阻R1和R2并联，则总电阻R总= eq \f(R1R2, R1+R2) ；
把几个电阻并联起来相当于增加了导体的横截面积，所以并联总电阻比每一个并联分电阻都小。
分配特点
串联电路中，电压的分配与电阻成正比 eq \f(U1,U2) = eq \f(R1,R2)
并联电路中，电流的分配与电阻成反比
eq \f(I1,I2) = eq \f(R2, R1)
电路作用
分压
分流
