第17章 欧姆定律（易错真题汇编）-中考物理一轮复习高频考点精讲与热点题型精练（全国通用）

这是一份第17章 欧姆定律（易错真题汇编）-中考物理一轮复习高频考点精讲与热点题型精练（全国通用），文件包含第17章欧姆定律易错真题汇编原卷版docx、第17章欧姆定律易错真题汇编解析版docx等2份试卷配套教学资源，其中试卷共31页， 欢迎下载使用。

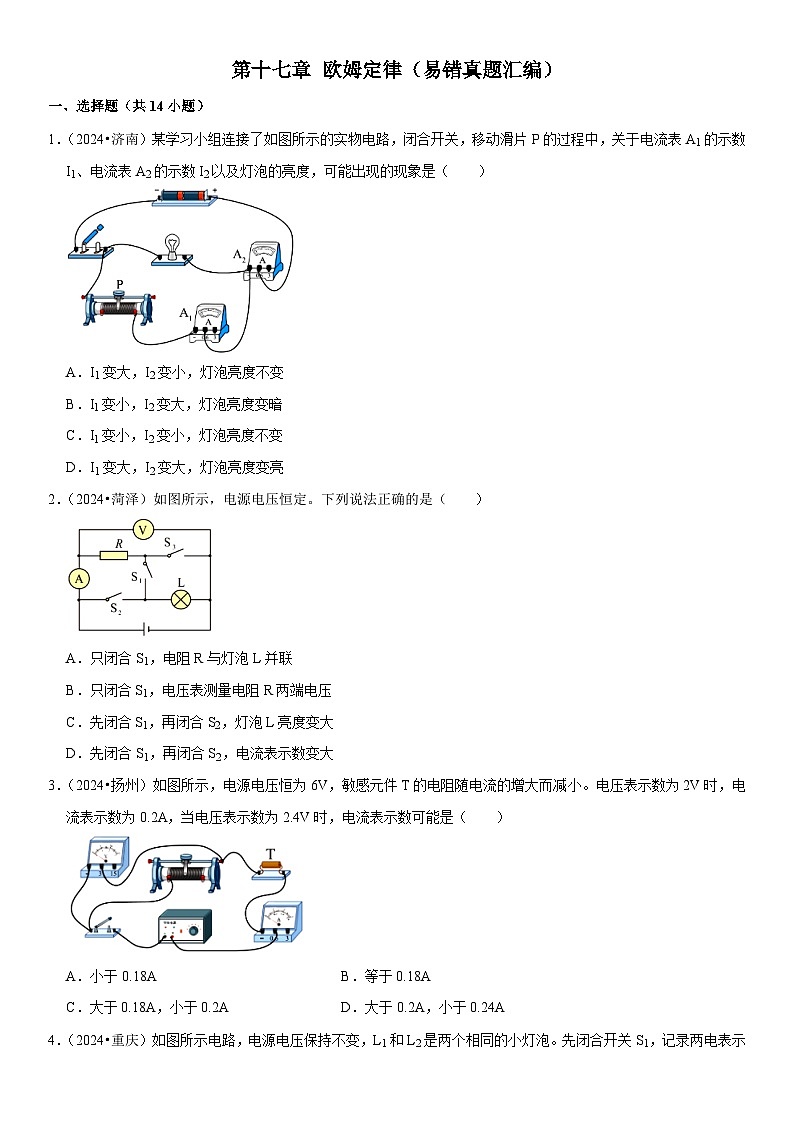

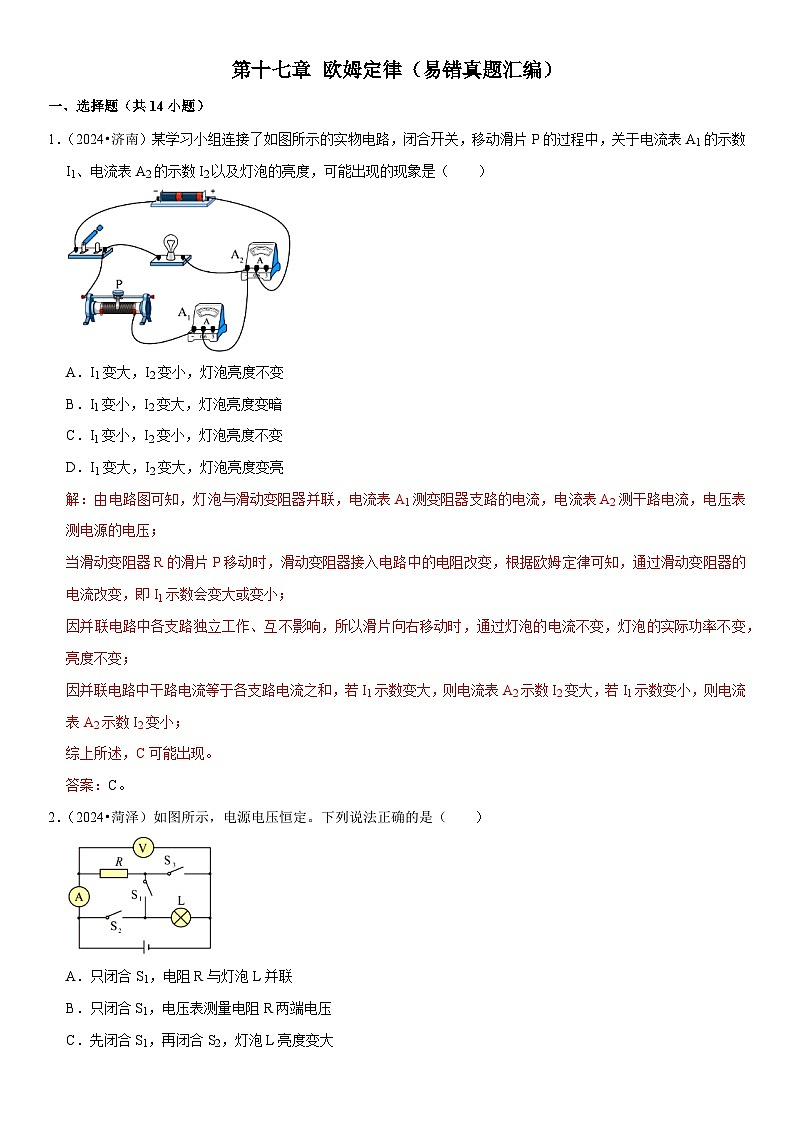

1．（2024•济南）某学习小组连接了如图所示的实物电路，闭合开关，移动滑片P的过程中，关于电流表A1的示数I1、电流表A2的示数I2以及灯泡的亮度，可能出现的现象是（ ）
A．I1变大，I2变小，灯泡亮度不变
B．I1变小，I2变大，灯泡亮度变暗
C．I1变小，I2变小，灯泡亮度不变
D．I1变大，I2变大，灯泡亮度变亮
2．（2024•菏泽）如图所示，电源电压恒定。下列说法正确的是（ ）
A．只闭合S1，电阻R与灯泡L并联
B．只闭合S1，电压表测量电阻R两端电压
C．先闭合S1，再闭合S2，灯泡L亮度变大
D．先闭合S1，再闭合S2，电流表示数变大
3．（2024•扬州）如图所示，电源电压恒为6V，敏感元件T的电阻随电流的增大而减小。电压表示数为2V时，电流表示数为0.2A，当电压表示数为2.4V时，电流表示数可能是（ ）
A．小于0.18AB．等于0.18A
C．大于0.18A，小于0.2AD．大于0.2A，小于0.24A

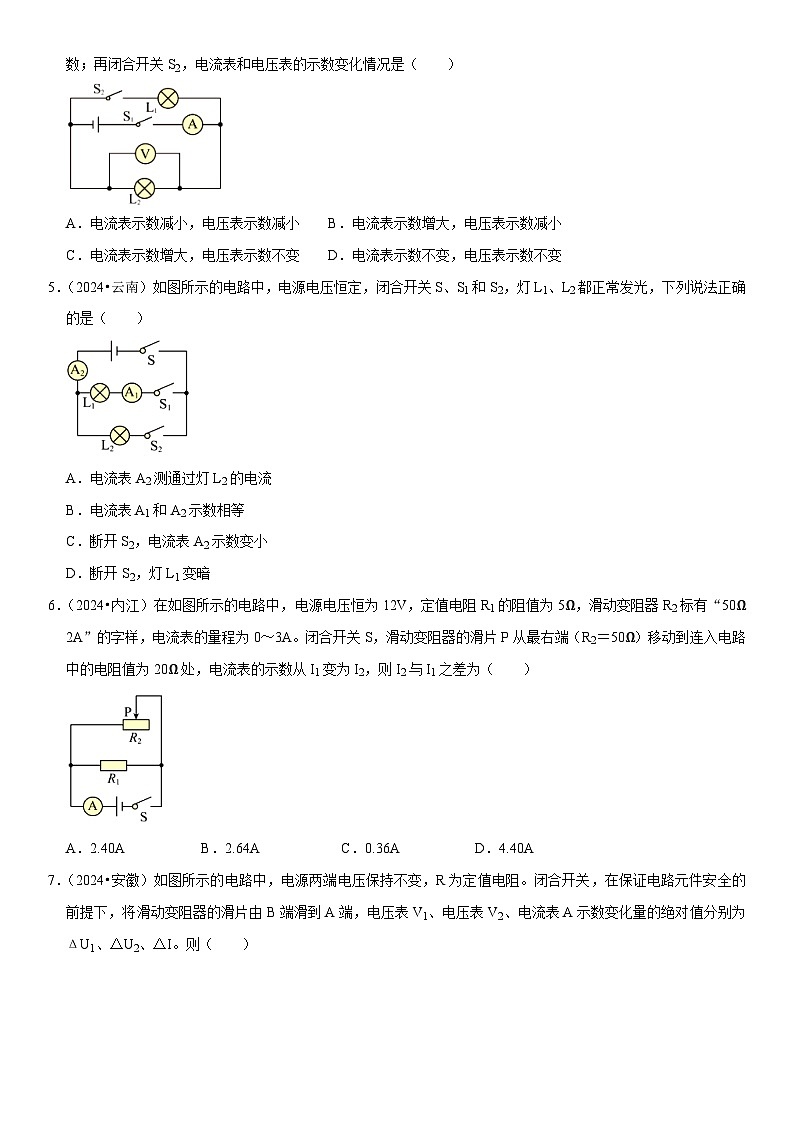

4．（2024•重庆）如图所示电路，电源电压保持不变，L1和L2是两个相同的小灯泡。先闭合开关S1，记录两电表示数；再闭合开关S2，电流表和电压表的示数变化情况是（ ）
A．电流表示数减小，电压表示数减小 B．电流表示数增大，电压表示数减小
C．电流表示数增大，电压表示数不变 D．电流表示数不变，电压表示数不变

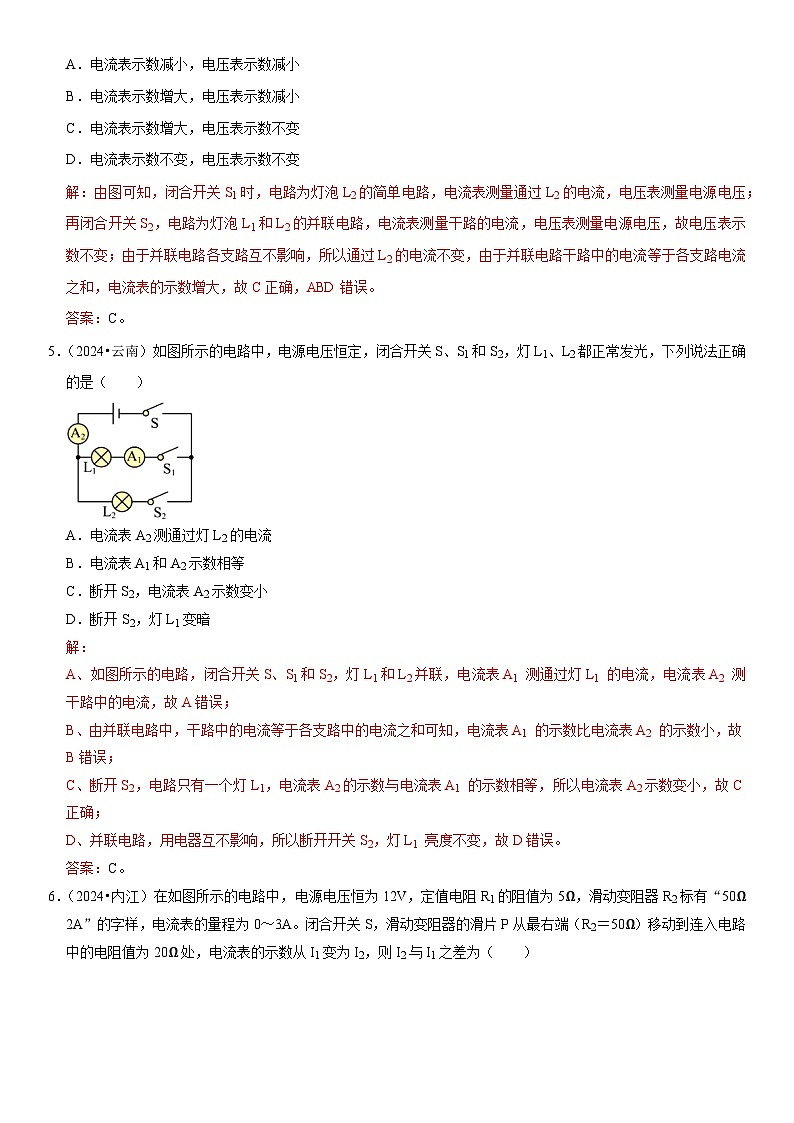

5．（2024•云南）如图所示的电路中，电源电压恒定，闭合开关S、S1和S2，灯L1、L2都正常发光，下列说法正确的是（ ）
A．电流表A2测通过灯L2的电流
B．电流表A1和A2示数相等
C．断开S2，电流表A2示数变小
D．断开S2，灯L1变暗
6．（2024•内江）在如图所示的电路中，电源电压恒为12V，定值电阻R1的阻值为5Ω，滑动变阻器R2标有“50Ω 2A”的字样，电流表的量程为0～3A。闭合开关S，滑动变阻器的滑片P从最右端（R2＝50Ω）移动到连入电路中的电阻值为20Ω处，电流表的示数从I1变为I2，则I2与I1之差为（ ）
A．2.40AB．2.64AC．0.36AD．4.40A

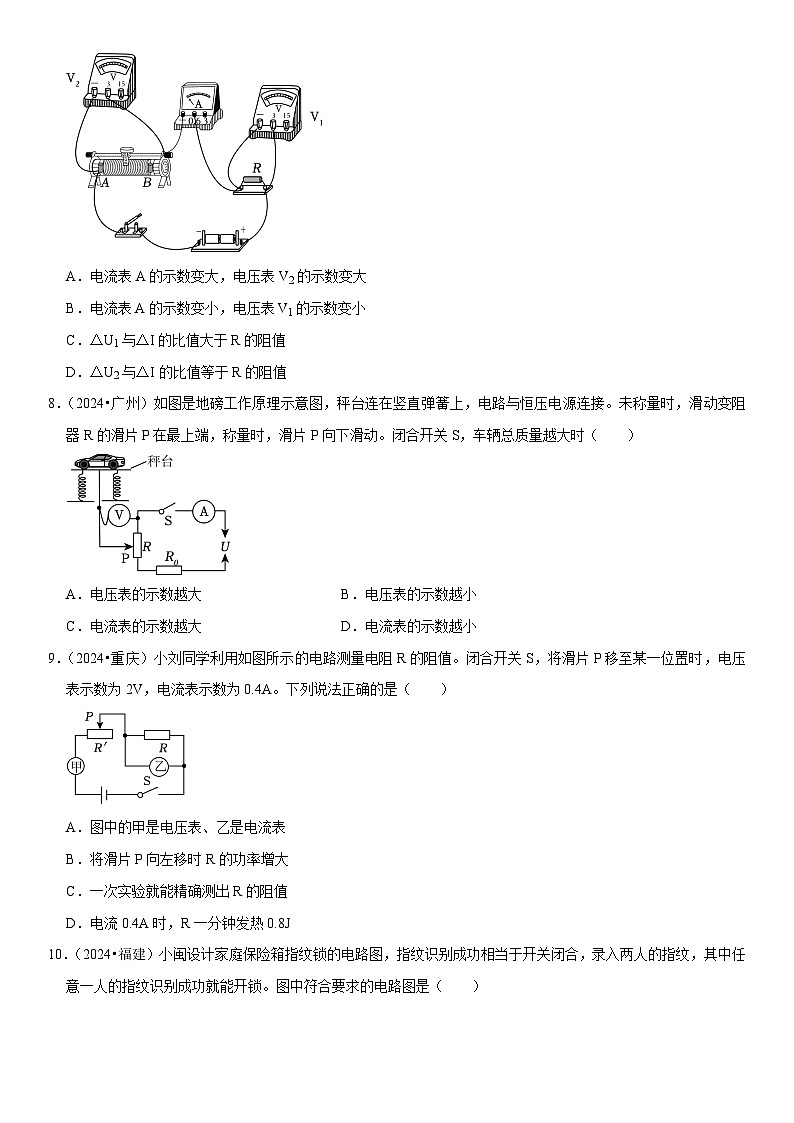

7．（2024•安徽）如图所示的电路中，电源两端电压保持不变，R为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端滑到A端，电压表V1、电压表V2、电流表A示数变化量的绝对值分别为ΔU1、ΔU2、ΔI。则（ ）
A．电流表A的示数变大，电压表V2的示数变大
B．电流表A的示数变小，电压表V1的示数变小
C．ΔU1与ΔI的比值大于R的阻值
D．ΔU2与ΔI的比值等于R的阻值
8．（2024•广州）如图是地磅工作原理示意图，秤台连在竖直弹簧上，电路与恒压电源连接。未称量时，滑动变阻器R的滑片P在最上端，称量时，滑片P向下滑动。闭合开关S，车辆总质量越大时（ ）
A．电压表的示数越大B．电压表的示数越小
C．电流表的示数越大D．电流表的示数越小
9．（2024•重庆）小刘同学利用如图所示的电路测量电阻R的阻值。闭合开关S，将滑片P移至某一位置时，电压表示数为2V，电流表示数为0.4A。下列说法正确的是（ ）
A．图中的甲是电压表、乙是电流表
B．将滑片P向左移时R的功率增大
C．一次实验就能精确测出R的阻值
D．电流0.4A时，R一分钟发热0.8J
10．（2024•福建）小闽设计家庭保险箱指纹锁的电路图，指纹识别成功相当于开关闭合，录入两人的指纹，其中任意一人的指纹识别成功就能开锁。图中符合要求的电路图是（ ）
A．B．
C．D．
11．（2024•北京）图甲为自动气象站中的测温装置，它的测温电路可简化为图乙，其中的“恒流源”是一个特殊电源，电流大小由电源内部结构决定，当电阻R变化时，通过R的电流大小保持不变。电阻R的阻值随温度的变化规律如图丙所示，通过数字电压表的示数可反映环境的温度。某次环境温度从20℃上升到30℃，电压表的示数变化了8mV。当温度的变化值相同时，电压表示数的变化值越大，该测温装置的灵敏度越高。下列说法正确的是（ ）
A．每升高1℃，R的阻值增大1.65Ω
B．通过R的电流为20mA
C．环境温度为20℃时，电压表的示数为216mV
D．若要增大该测温装置的灵敏度，可换一个电流值更小的恒流源
12．（2024•无锡）用如图所示的电路探究通过导体的电流与电阻的关系。器材有：干电池2节（每节1.5V，串联使用），开关、滑动变阻器（20Ω 2A）、电压表、电流表各一个，阻值为5Ω、10Ω、15Ω、20Ω的定值电阻各一个，导线若干。连接好电路，设定加在电阻两端的电压为1.2V进行探究，发现在获得两组数据后无法再进行实验，为了继续使用前面两组数据，利用现有器材完成探究，下列方案中可行的是（ ）
①用1节干电池作为电源
②将设定加在电阻两端的电压调整为2V
③将5Ω的电阻串联在开关和滑动变阻器之间
④将10Ω的电阻串联在开关和滑动变阻器之间
A．只有①②B．只有①④C．只有③④D．只有①③④
13．（2024•泰州）电子技师社团活动中小明对一个暗箱进行研究。暗箱表面有两个接线柱M、N，内部只接有R1和R2两个定值电阻，R1阻值为6Ω，R2阻值未知。小明用图甲所示的电路（电源电压不变）进行实验，在S、S1都闭合和S闭合、S1断开的两种情况下，改变电阻箱R0的阻值，读取电流表示数I，绘制了如图乙所示的I随R0变化的曲线。下列判断中正确的是（ ）
A．电源电压为8V
B．电阻R2的阻值是20Ω
C．曲线A是根据开关S、S1都闭合时测得的实验数据绘制的
D．暗箱内电阻R1与R2是串联连接的
14．（2024•呼和浩特）如图所示电路，R1是不为零的定值电阻，R2是滑动变阻器。电源电压恒定，开关S1、S2、S3处于断开状态。下列判断正确的是（ ）
A．只闭合S1和S3，向右移动R2的滑片，电流表读数减小，电压表读数变大
B．只闭合S2，向左移动R2的滑片，电流表读数减小，电压表读数减小
C．只闭合S1和S3，电流表读数为I1；只闭合S2，电流表读数为I2。则I2≥4I1
D．只闭合S3，电压表读数为U1；只闭合S2，电压表读数为U2，此时，无论如何调节滑动变阻器，U2总是小于U1
二、填空题（共8小题）
15．（2024•福建）如图所示电路，电源电压保持不变，R为定值电阻，Rt为热敏电阻，其阻值随温度的降低而增大。闭合开关S，当热敏电阻Rt的温度降低时，电压表V1的示数 ，电压表V2的示数与电流表A的示数之比 。（均填变化情况）
16．（2024•南充）如图所示电路，若甲、乙两表为图中电流表，闭合开关S1，断开开关S2，两表指针位置相同，则R1：R2＝ ；若甲、乙两表为图中电压表，闭合开关S1、S2，则两表示数之比是 （电表每次测量均未超过量程）。
17．（2024•成都）小张用如图所示的电路测量小灯泡的电阻，电流表和电压表选用小量程。闭合开关前，将滑动变阻器的滑片移到最右端的目的是 。闭合开关，她发现灯泡不亮，两电表的示数均很小，经过检查，确认电路连接正确，两电表均完好，小张的下一步操作应该是 。
18．（2024•淄博）如图所示电路，灯L标有“3V 0.9W”字样（忽略温度对灯丝电阻的影响）。当开关S1断开，S2、S3闭合时，电流表的示数为0.6A，灯L正常发光，灯L的电阻为 Ω，电压表的示数为 V；当开关S2、S3断开，S1闭合时，灯L与电阻R的连接方式为 ，电流表的示数为 A。
19．（2024•湖南）超载存在安全隐患，交通部门常用“地磅”检测货车是否超载。图甲是小枫设计的模拟地磅原理的简化电路图，电源电压恒为3V，定值电阻R0规格可选，电压表（选0～3V量程），力敏电阻R的阻值随所受压力F变化关系如图乙所示。力敏电阻R上方紧密连接一轻质绝缘平板，检测时将货车模型静置于其上。（g取10N/kg）
（1）若货车模型总质量为1.5kg，则其所受重力为 N；
（2）如果用图甲所示电路检测，当定值电阻R0一定时，静置在绝缘平板上的货车模型总质量越大，电压表示数越 ；
（3）小枫将电压表改接到定值电阻R0两端后，如图丙所示，且将电压表2V刻度线处设置为货车模型总质量最大值，超过此刻度线代表超载。如果设定检测的货车模型总质量不超过2kg，则R0阻值应为 Ω。
20．（2024•长沙）小明制作了一款可调亮度的小台灯，电路如图所示。电源电压保持不变，灯泡的电阻为10Ω，不考虑温度对灯丝电阻的影响，滑动变阻器标有“20Ω 1A”字样。
（1）闭合开关后，移动滑片使R的阻值变 时，通过灯泡的电流变大，灯泡变亮。
（2）当滑动变阻器R接入电路的阻值最大时，通过灯泡的电流为0.15A，此时灯泡两端的电压为 V。若灯泡两端允许的最大电压为2.5V，为保证电路安全，滑动变阻器接入电路的最小阻值为 Ω。
21．（2024•泰州）如图甲所示是进行“坐位体前屈”体质测试的情景。小华所在项目化学习小组设计了一个功能相似的测试模型，其原理电路如图乙所示，电源电压6V不变，R0的阻值为30Ω，电阻R1用总长为30cm、粗细均匀的电阻丝制成（其电阻与长度成正比），挡板初始位置在R1最左端。闭合开关，向右推动挡板的过程中，电流表示数 （变小/不变/变大），挡板推到最右端时，电流表示数为0.05A，此时电压表示数为 V。下表为九年级女生“坐位体前屈”国家体质标准，若小华进行测试时电压表示数为3V，则她的测试等级为 。
22．（2024•重庆）如图甲所示，电源电压不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1大于5Ω，滑动变阻器R2的规格为“20Ω，1A”，小灯泡L的电流随其两端电压变化的图像如图乙所示。若闭合开关S、S1接1，在电路安全的情况下，变阻器R2允许接入电路的最大阻值为15Ω，则电源电压为 V；若闭合开关S、S1接2，在电路安全的情况下，电路中允许通过的最大电流是最小电流的1.5倍，则电阻R1的阻值为
Ω。
三、、实验探究题（共3小题）
23．（2024•重庆）小吴同学利用如图甲所示中的器材探究导体A、B中电流与两端电压的关系，其中电源电压可调。
（1）连接好如图甲所示电路，试触开关，发现电流表无示数、电压表指针偏转到最大值，原因可能是导体A发生 。排除故障后，闭合开关进行实验，某次实验时电流表如图乙所示，示数为 A。
（2）多次改变导体A两端的电压，并记录对应的 。换用导体B重复上述实验，根据实验数据绘制图像如图丙所示。分析图像发现，同一导体两端的电压与通过电流的比值是 的，因此将这个比值定义为导体的电阻。
（3）根据电阻定义可知导体B的阻值为 Ω。在工程技术中用不同颜色的环对电阻进行标记，阻值是两位数以内的电阻可以根据前两环的颜色来判断阻值，色环含义及导体A、B的色环如图丁所示，若还需用到一个15Ω的电阻，应选用图戊中电阻 （选填“d”“e”或“f”）。
（4）小欣同学用上述器材研究导体中电流与电阻的关系，保持电源电压不变，为了精确控制导体两端的电压，于是串联接入滑动变阻器进行实验。
①电路中接入15Ω的电阻，使电阻两端电压达到某一固定值，测出电流；
②将15Ω的电阻替换为B，要使B两端电压达到固定值，变阻器接入的阻值应比前次实验 ；
③将电阻B替换为A再次进行实验。三次实验数据如表所示，交流时小欣发现第③次实验数据有误，这是由于接入A后忘记调节变阻器，滑片仍在第②次实验的位置，此时变阻器接入的阻值是 Ω。
24．（2024•滨州）某兴趣小组设计了图甲所示电路进行”探究电流与电压的关系”实验。
（1）请用笔画线代替导线将图乙电路连接完整，要求滑动变阻器滑片向左移动时电流表示数变大。
（2）连接电路时，开关应处于 状态。把某定值电阻接入电路，将滑动变阻器的滑片调至最 （选填“左”或“右”）端。闭合开关，发现电压表无示数，电流表有示数，其原因可能是定值电阻 。
（3）排除故障后，闭合开关，调节滑片P，当电压表示数为1.2V时，电流表示数如图丙所示，则此时通过定值电阻的电流为 A。调节滑动变阻器，继续进行实验，并将实验数据记录在表中。
小州同学发现这些数据中有一组是明显错误的，跟其他数据的规律完全不同，可能是读取这组数据时粗心所引起的，分析时需要把它剔除掉。这组数据是第 （填序号）组。
（4）分析数据得出结论，在电阻一定时，通过导体的电流与导体两端的电压成 。
（5）小滨用电流表和一个已知最大阻值为R0的滑动变阻器测量未知电阻Rx的阻值，设计了如图丁所示的电路图，电源电压未知且保持不变，实验操作如下：
①将滑动变阻器的滑片P移动到最右端b点，记录此时电流表示数为I1；
②将滑动变阻器的滑片P移动到最左端a点，记录此时电流表示数为I2；
③则Rx＝ （用已知和测出的物理量R0、I1、I2表示）。
25．（2024•南充）小红想测量标有“1.5V”字样小灯泡正常发光时的电阻，从实验室找来了电源、电压表、电流表、滑动变阻器、开关和导线若干，进行了如下实验。
（1）用笔画线代替导线，将图甲电路连接完整；
（2）检查无误后，闭合开关，发现电流表无示数，小灯泡不亮，电压表示数接近电源电压。造成这一故障的原因可能是小灯泡 （选填“断路”“短路”）；
（3）排除电路故障后，闭合开关，移动滑片，当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡正常发光时的电阻为 Ω；接下来她又测量了几组对应的电压值和电流值，并绘制了小灯泡的I﹣U图象，如图丙所示；
（4）小红认为不能利用图甲的装置探究电流与电压的关系。理由是 ；
（5）小红还想测出另一个额定电压为U额的小灯泡正常发光时的电阻，在保证电路安全的前提下，设计了如图丁所示的电路（电源电压恒定大于U额且未知，滑动变阻器R最大阻值未知，定值电阻阻值为R0）。请将实验步骤补充完整：
①闭合S、S2，断开S1，移动滑片P，使电流表示数为 时，小灯泡正常发光；
②闭合S、S1，断开S2，保持滑片P位置不变，读出电流表的示数为I；
③小灯泡正常发光时的电阻RL＝ （用U额、I、R0表示）。
四、计算题（共2小题）
26．（2024•重庆）将阻值为10Ω的电阻R1与另一电阻R2接入电源电路，如图所示。闭合开关S，电流表A1的示数为0.45A，电流表A2的示数为0.3A。求：
（1）通过R2的电流；
（2）电源电压。
27．（2024•成都）小孟在实验室设计了一款测量物体重力的装置，其示意图如图甲，物体放在有弹簧支撑的托盘上，弹簧底部固定，该装置可以通过电表示数转换测出重力大小。图乙是变阻器接入电路中的阻值RP与被测物体重力G的关系图像。电源电压恒为24V，定值电阻R0为30Ω，电流表量程为0～0.6A，电压表量程为0～15V，变阻器标有“50Ω 1A”。
（1）闭合开关S，当电流表示数I＝0.4A时，求物体的重力G。
（2）在保证电路各元件安全的情况下，求RP的变化范围。
九年级女生测试等级
不合格
合格
良好
优秀
挡板P移动距离L/cm
＜3.7
3.7≤L≤16.7
16.7＜L＜20.1
≥20.1
实验次数
①
②
③
R/Ω
15
B
A
I/A
0.2
0.3
0.4
数据序号
1
2
3
4
5
6
电压U/V
0.6
0.9
1.2
1.8
2.4
3
电流I/A
0.12
0.19
1.8
0.48
0.6
