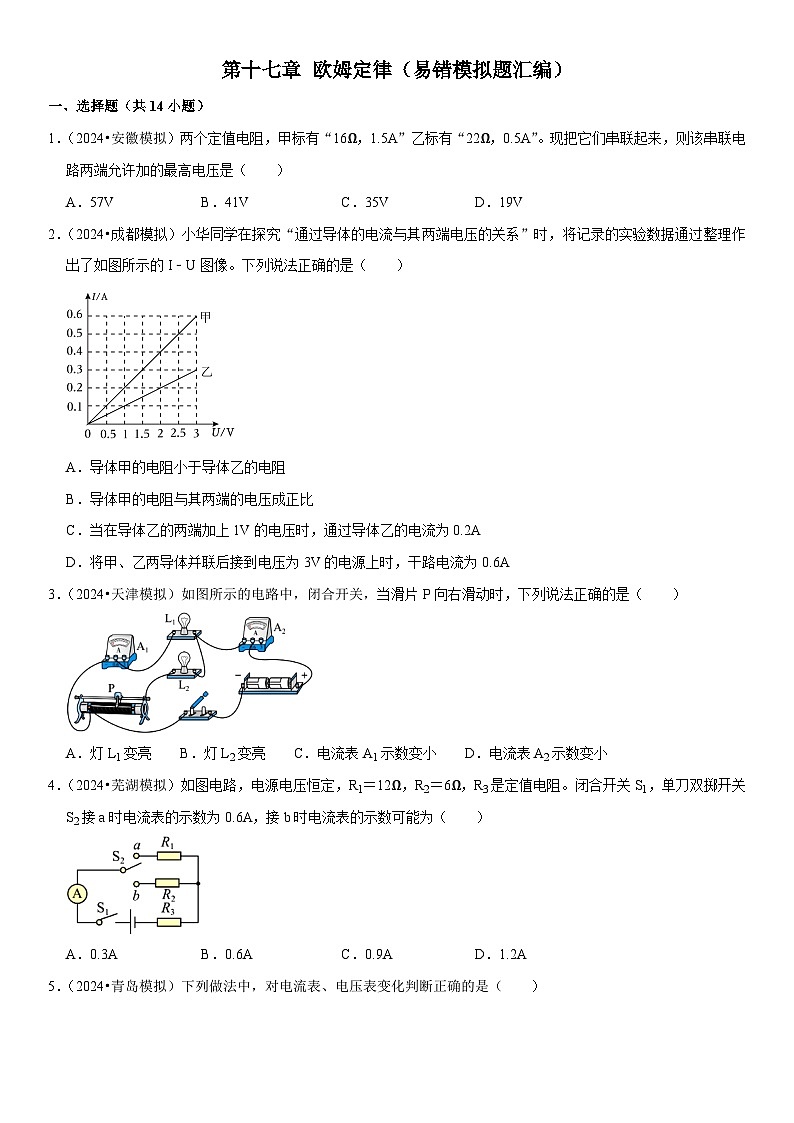

第17章 欧姆定律（易错模拟题汇编）-中考物理一轮复习高频考点精讲与热点题型精练（全国通用）

这是一份第17章 欧姆定律（易错模拟题汇编）-中考物理一轮复习高频考点精讲与热点题型精练（全国通用），文件包含第17章欧姆定律易错模拟题汇编原卷版docx、第17章欧姆定律易错模拟题汇编解析版docx等2份试卷配套教学资源，其中试卷共30页， 欢迎下载使用。
1．（2024•安徽模拟）两个定值电阻，甲标有“16Ω，1.5A”乙标有“22Ω，0.5A”。现把它们串联起来，则该串联电路两端允许加的最高电压是（ ）
A．57VB．41VC．35VD．19V
2．（2024•成都模拟）小华同学在探究“通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的I﹣U图像。下列说法正确的是（ ）
A．导体甲的电阻小于导体乙的电阻
B．导体甲的电阻与其两端的电压成正比
C．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.2A
D．将甲、乙两导体并联后接到电压为3V的电源上时，干路电流为0.6A

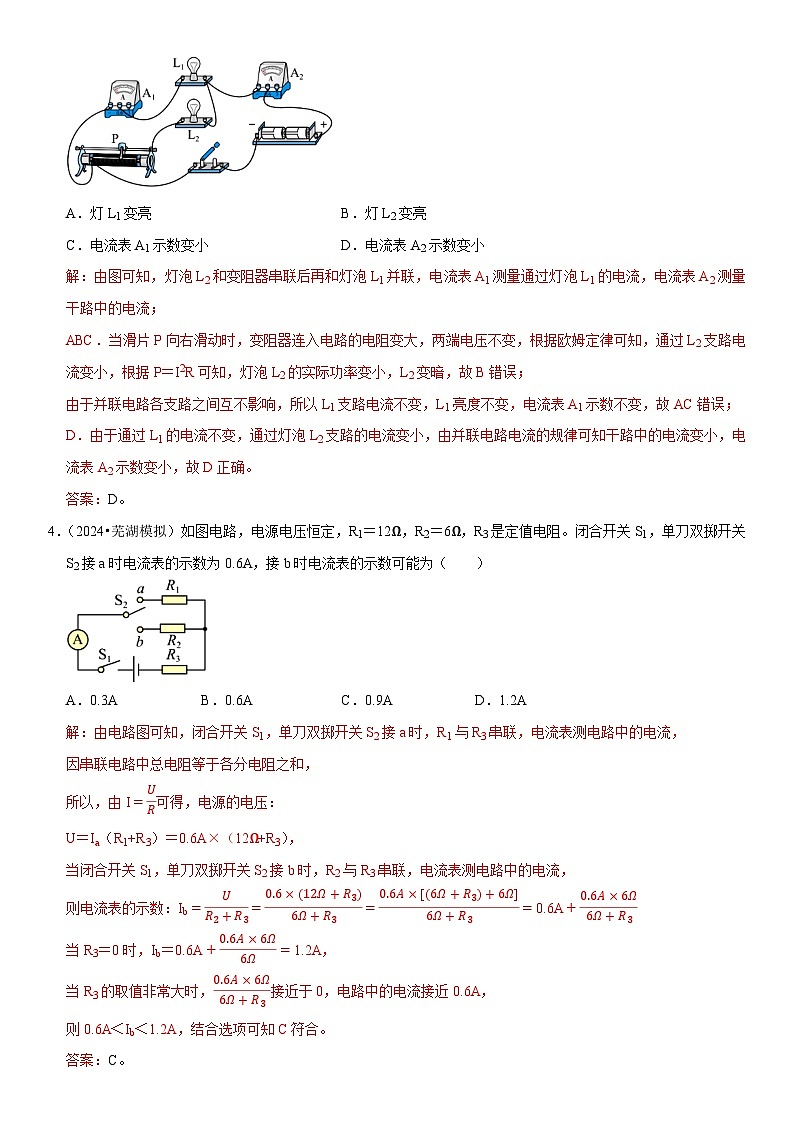

3．（2024•天津模拟）如图所示的电路中，闭合开关，当滑片P向右滑动时，下列说法正确的是（ ）
A．灯L1变亮 B．灯L2变亮 C．电流表A1示数变小 D．电流表A2示数变小
4．（2024•芜湖模拟）如图电路，电源电压恒定，R1＝12Ω，R2＝6Ω，R3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（ ）
A．0.3AB．0.6AC．0.9AD．1.2A

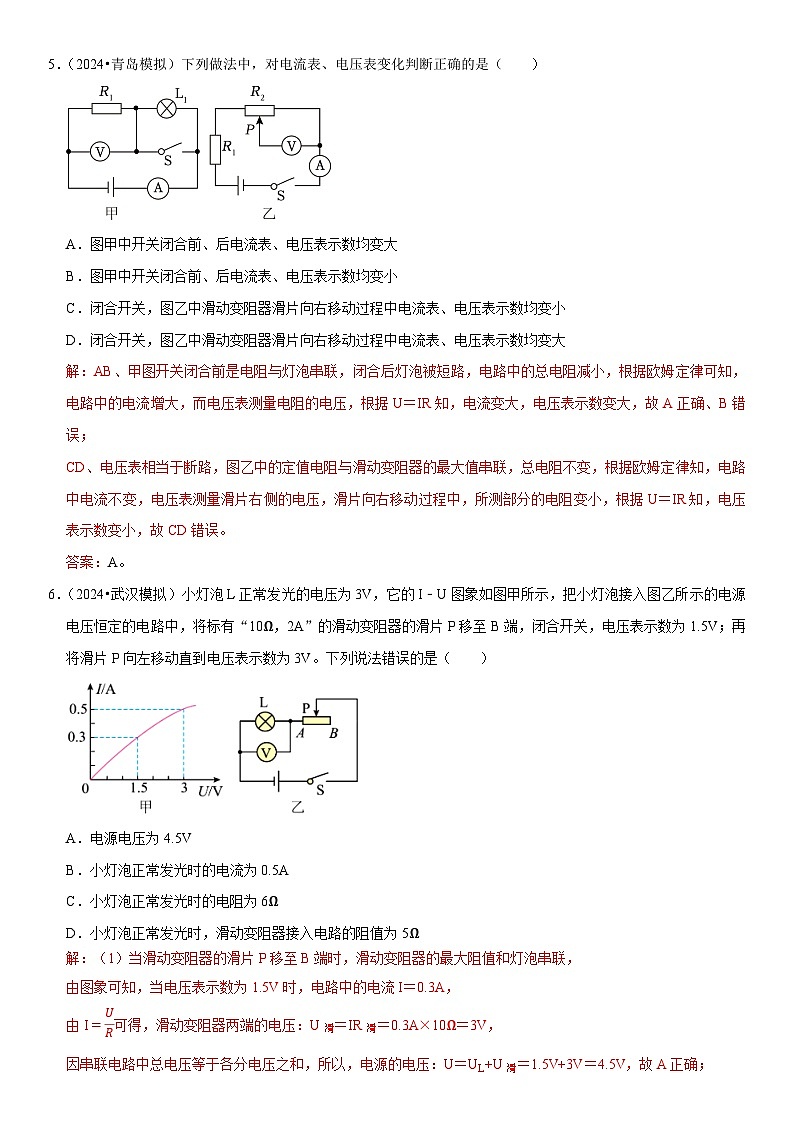

5．（2024•青岛模拟）下列做法中，对电流表、电压表变化判断正确的是（ ）
A．图甲中开关闭合前、后电流表、电压表示数均变大
B．图甲中开关闭合前、后电流表、电压表示数均变小
C．闭合开关，图乙中滑动变阻器滑片向右移动过程中电流表、电压表示数均变小
D．闭合开关，图乙中滑动变阻器滑片向右移动过程中电流表、电压表示数均变大
6．（2024•武汉模拟）小灯泡L正常发光的电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入图乙所示的电源电压恒定的电路中，将标有“10Ω，2A”的滑动变阻器的滑片P移至B端，闭合开关，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V。下列说法错误的是（ ）
A．电源电压为4.5V
B．小灯泡正常发光时的电流为0.5A
C．小灯泡正常发光时的电阻为6Ω
D．小灯泡正常发光时，滑动变阻器接入电路的阻值为5Ω
7．（2024•南京模拟）如图所示，电源两端电压不变，不考虑小灯泡电阻受温度的影响，闭合开关S后，滑动变阻器的滑片P向b端滑动过程中，下列说法正确的是（ ）
A．电压表V与电流表A1示数的比值变小
B．电压表V与电流表A1示数的乘积不变
C．电压表V与电流表A2示数的比值不变
D．电流表A2的示数与电流表A1的差值变小
8．（2024•西安模拟）如图所示，电源电压不变，只闭合开关S1，电流表的示数为0.3A；断开开关，将电流表和电压表的位置互换，再将开关S1、S2均闭合，电流表的示数为1.2A，电压表的示数为6V。下列说法正确的是（ ）
A．电源电压为9V
B．电阻R2的阻值为5Ω
C．两表位置互换后，电流表测的是通过R2的电流
D．两表位置互换前，电阻R1与R2两端的电压之比为1：3
9．（2024•济南二模）小欣设计了一个如图所示的体温计电路图，用电表（电压表或电流表）示数大小反映温度高低，a、b、c、d是四个接线柱，电表及保护电路的定值电阻R0均未接入。电源电压恒定不变，热敏电阻R1的阻值随温度的升高而增大，若要求温度升高时电表的示数也增大，则需（ ）
A．a、b之间接入电压表，c、d之间接入定值电阻R0
B．a、b之间接入定值电阻R0，c、d之间接入电流表
C．a、b之间接入电流表，c、d之间接入定值电阻R0
D．a、b之间接入定值电阻R0，c、d之间接入电压表
10．（2024•深圳模拟）小坪同学设计了一款智能门锁。有人到门口时，红外感应开关S闭合，智能门锁照明灯亮。当来人指纹识别正确时（S1闭合）或者面部识别正确时（S2闭合），开锁装置接通，门打开。下列电路图合理的是（ ）
A．B．
C．D．
11．（2024•泰州二模）小华连接了图甲所示的电路，电源电压不变。电流表量程均为0﹣0.6A，定值电阻R1＝10Ω，闭合开关S后再闭合开关S1或S2，将滑动变阻器滑片从最右端向左调节至中点的过程，电压表与电流表A2示数的I﹣U图像如图乙，下列说法正确的是（ ）
A．电源电压为5V
B．开关S、S1闭合，电路中最小电流为0.15A
C．该电路能通过的最大电流为0.5A
D．滑动变阻器的最大阻值为20Ω
12．（2024•武汉二模）如图是测量小灯泡（U额＝2.5V） 电阻的电路，如表是实验记录的有关数据。电源电压恒为4V，有三个滑动变阻器：R1“20Ω 1A”、R2“40Ω 0.5A”、R3“50Ω 0.2A”。下列说法正确的是（ ）
A．滑片P向左滑动时电灯变亮
B．实验中，滑动变阻器除了保护电路外，还控制灯泡电压不变
C．灯泡的灯丝电阻随电压的减小而增大
D．为了完成这5次实验，只能选取的滑动变阻器是R2
13．（2024•西安模拟）如图所示为一款电子拉力器的简化工作原理图，显示拉力大小的仪表由电流表改装而成。拉环不受拉力时，弹簧伸长量为零，滑片位于均匀电阻丝a端；弹簧在弹性限度内的最大伸长量Lm＝10cm，此时滑片位于均匀电阻丝b端，弹簧每伸长1cm需要100N的拉力，电源电压U＝6V，R0为15Ω的保护电阻，电阻丝最大阻值为20Ω。已知弹簧电阻为零，弹簧与拉环之间为绝缘细杆，电流表的量程为0﹣0.6A。下列说法中正确的是（ ）
A．电路中的最大电流为0.6A
B．拉环所受拉力为零时，电流表的示数为0.4A
C．当电流表的示数为0.2A时，拉环所受拉力为250N
D．显示拉力大小的仪表的刻度线分布均匀
14．（2024•常州模拟）如图是小科利用实验室常用仪器，设计测量未知电阻Rx阻值的四种电路，电源电压恒定且未知，R0是已知阻值的定值电阻，滑动变阻器R最大阻值未知，实验中只能闭合或断开开关及移动滑动变阻器滑片，其中能够测量出Rx阻值的电路（ ）
A．只有①B．只有②C．只有②③D．只有②③④
二、填空题（共8小题）
15．（2024•苏州模拟）如图所示是电路的一部分，其中R1＝10Ω，R2＝20Ω，若电流从A端流入，B点流出，电流表的示数为0.5A，那么通过B点的电流为 A.
16．（2024•西安模拟）如图所示，电源电压不变，灯L1、L2完全相同。闭合S1，断开S2、S3，灯L1、L2是 联的。闭合S1、S2，断开S3，电压表示数为U1；闭合S1、S3，断开S2，电压表示数为U2，则U1：U2＝ 。
17．（2024•三明二模）如图是两灯电流随电压变化的图象，两灯额定电压均为6V。若将两灯并联后接入电路，则干路电流最大为 A；若将两灯串联后接入电路，在保证电路安全的情况下，电源电压最大为 V。
18．（2024•肇庆模拟）在研究串并联电路电流的规律时，李同学设计了如图所示的电路图，闭合开关后，电流表A1的示数为0.5A，电流表A2的示数为0.3A．则通过小灯泡L2的电流为 ，灯L1与灯L2的电阻之比为 。
19．（2024•郑州模拟）甲、乙两地之间沿直线架设了两条输电线，输电线的线芯用铜导线，是为了减少因电流的 效应而损失的电能。已知每条输电线每千米的电阻为0.2Ω．现输电线在某处发生了短路，为确定短路位置，检修员在甲地将电流表接入如图所示的电路，电压表应接在 （选填“AB”或“CD”）两点之间；若电压表和电流表的示数分别为4V和0.5A，则短路位置离甲地 km。
20．（2024•天津模拟）如图所示，已知R1：R2＝2：1。当开关S闭合，甲、乙两表均为电压表时，两表示数之比为U甲：U乙＝ ；当开关S断开，甲、乙两表均为电流表时，两表示数之比为I甲：I乙＝ 。（电路中各元件均未损坏）
21．（2024•泸州模拟）在如图所示的电路中，电源电压3V，R1＝10Ω，电压表量程为0～3V，电流表A和A1量程为0～0.6A。闭合开关S，电压表的示数为 V。当滑动变阻器的滑片P向左移动时，电压表示数与电流表A1示数的比值 （选填“变大”、“变小”或“不变”）。为确保电表安全，R2连入电路的阻值最小为 Ω。
22．（2024•连云港二模）体育课上进行坐位体前屈体质测试原理如图所示。电源电压恒为6V，R1为30Ω，电阻丝R2粗细均匀，总长度为30cm。闭合开关，挡板P在B端时，电流表示数为0.05A；挡板P在A端时，电流表示数 （变大/变小/不变）。当推动挡板P到A端时，电压表示数是 V。国家体质标准中九年级男生坐位体前用成绩大于17.8cm为优秀，若小林进行测试时电压表示数为3V，通过计算可知小林的成绩是 cm。
三、、实验探究题（共3小题）
23．（2024•泉州模拟）小华用如甲所示装置探究电流与电压的关系，电源电压3V恒定不变，滑动变阻器规格为“30Ω 2A”。
（1）请用笔画线代替导线。在图甲中完成电路连接，要求滑片P向右滑动时，电流表的示数变小；
（2）连接好电路闭合开关后，移动滑片发现，电流表无示数，电压表有示数，则出现该故障的原因可能是 ；
（3）排除故障后，改变滑片位置，记录实验数据如下表，空白处的电流如图乙所示，为 A，根据表中数据可归纳得出结论： ；
（4）为了进一步探究电流与电阻的关系，又找来10Ω、15Ω、20Ω的定值电阻继续实验。
①将滑动变阻器滑片置于阻值最大处，闭合开关，缓慢移动滑片，接下来用10Ω的电阻替换原电阻，应将滑片向 （选填“左”或“右）滑动，使电压表示数仍为1V，记录电流表示数。再将15Ω、20Ω的定值电阻分别接入电路；
②当将20Ω的电阻接入电路进行实验时，发现无论如何调节滑片都无法满足预设电压为1V的条件。为使该电阻也能完成实验，小华认为可以改变电压表的预设电压 V。同组的小明认为不改变电压表预设值也可解决上述问题，小明利用现有器材解决了上述问题，他采取的操作可能是 （列举一种方法即可）。
24．（2024•重庆模拟）在“探究通过导体的电流与电阻关系”的实验中，小美利用可调电源（可调为2V、3V、5V、6V）、5个定值电阻（阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω）、滑动变阻器（20Ω 0.5A）、电压表、电流表、开关以及若干导线做了如下实验：
（1）他根据图甲所示电路图连接成了图乙所示的实物电路，其中只有一根导线连接错误，请在这根导线上打“×”，并用笔重新画一根正确连接的导线。（连线不要交叉）
（2）改正图乙电路后，闭合开关前，滑动变阻器的滑片应置于最 端（选填“左”或“右”）。
（3）正确连接电路后，闭合开关，小美发现电流表和电压表都有较大示数，移动滑片，两表的示数均不变，则电路中的故障可能是： 。
（4）排除故障后，连好电路，小美将电源电压调为6V。
①小美接入10Ω的定值电阻后，移动滑片，电流表示数如图丙所示，记录此时电流表示数为 A。
②小美保持滑动变阻器滑片位置不变，将10Ω的定值电阻换为15Ω的定值电阻后，闭合开关，电流表的示数会 0.26A（选填“大于”、“小于”或“等于”），此时可将滑动移动变阻器的滑片向 （选填“左”或“右”），直到电压表示数回到原来值。
③实验中，小美发现当5个定值电阻中的某个电阻接入电路时，实验无法完成，这个定值电阻的阻值为 Ω。
④为了顺利完成5次实验，小美将电流表调至0～3A量程，并更换部分器材，下列方案可行的有 。
A.将可调电源电压的值设为5V，其余不变
B.将电压表控制不变的电压值U0设在2.5V～3.6V范围内，其余不变
C.滑动变阻器调整为“15Ω 1A”，其余不变
D.将30Ω的定值电阻更换为25Ω的定值电阻，其余不变
25．（2024•西安模拟）如图甲所示，小明想测量正常工作电压为2.5V小灯泡的电阻，电源电压恒为4.5V。
（1）测量小灯泡电阻的原理是 （用公式表示）；
（2）实验中某时刻电压表示数为2.2V，为使小灯泡正常发光，应将滑动变阻器的滑片P向 （左/右）端移动，直到电压表示数为 V；
（3）小明还测量了小灯泡在不同电压下的电流，并根据所测得的数据绘制了小灯泡的电流与电压的关系图像，如图乙所示，小灯泡正常发光的电阻为 Ω。
（4）根据图像乙反映的信息，在不增加任何器材的情况下，仅利用本实验的器材 （选填“能”或“不能”）探究电流跟电压的关系。
（5）小明设计了一个测量未知电阻Rx阻值，如图丙所示，已知变阻器的最大阻值为R0，电源电压未知：
①闭合开关S，当变阻器滑片P在a端时，电压表的示数为U1；
②闭合开关S，当变阻器滑片P在b端时，电压表的示数为U2；
③Rx＝ .（用U1、U2、R0表示）
四、计算题（共2小题）
26．（2024•成都模拟）如图所示，电源电压恒定，R1、R2是定值电阻，R1＝15Ω，电流表的量程为0～3A，滑动变阻器R3标有“50Ω，0.5A”字样。只闭合开关S1，电流表的示数为0.6A，再闭合开关S2、S3，电流表的示数变为1.5A。求：
（1）开关S1、S2、S3都闭合时，R2的阻值为多大？
（2）若只闭合开关S3，移动变阻器滑片并保证电路安全，则变阻器R3接入电路的阻值范围？
27．（2024•苏州模拟）图甲是某品牌身高、体重测量仪。学校物理兴趣小组的同学根据该测量仪的工作情况，设计了其电路原理图，如图乙所示。电源UA的电压大小未知，电压表量程为0～15V，电流表A1量程为0～0.6A，滑动变阻器R2是竖直固定放置的电阻棒，其滑片P可以随身高的变化竖直上下移动；电源UB的电压为3V，脚踏板下方有一压敏电阻R3，其阻值随压力F大小变化规律如图丙所示。同时闭合开关S1、S2，身高h＝175cm的小明站在踏板上时，电流表A2的示数为0.25A，此时滑片恰好在R2中点，电压表示数为14.4V，电流表A1的示数为0.30A；身高h2＝140cm的小红站在踏板上时，电压表示数为12V，电流表A1的示数为0.6A，求：
（1）小明的重力；
（2）滑动变阻器R2的最大阻值；
（3）电源UA的电压；
实验次数
1
2
3
4
5
电压U/V
2.5
2.0
1.5
1.0
0.5
电流I/A
0.25
0.22
0.19
0.16
0.10
电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
电流I/A
0.10
0.20
0.40
0.50
0.60
