第16章 电压 电阻（易错模拟题汇编）-中考物理一轮复习高频考点精讲与热点题型精练（全国通用）

这是一份第16章 电压 电阻（易错模拟题汇编）-中考物理一轮复习高频考点精讲与热点题型精练（全国通用），文件包含第16章电压电阻易错模拟题汇编原卷版docx、第16章电压电阻易错模拟题汇编解析版docx等2份试卷配套教学资源，其中试卷共27页， 欢迎下载使用。

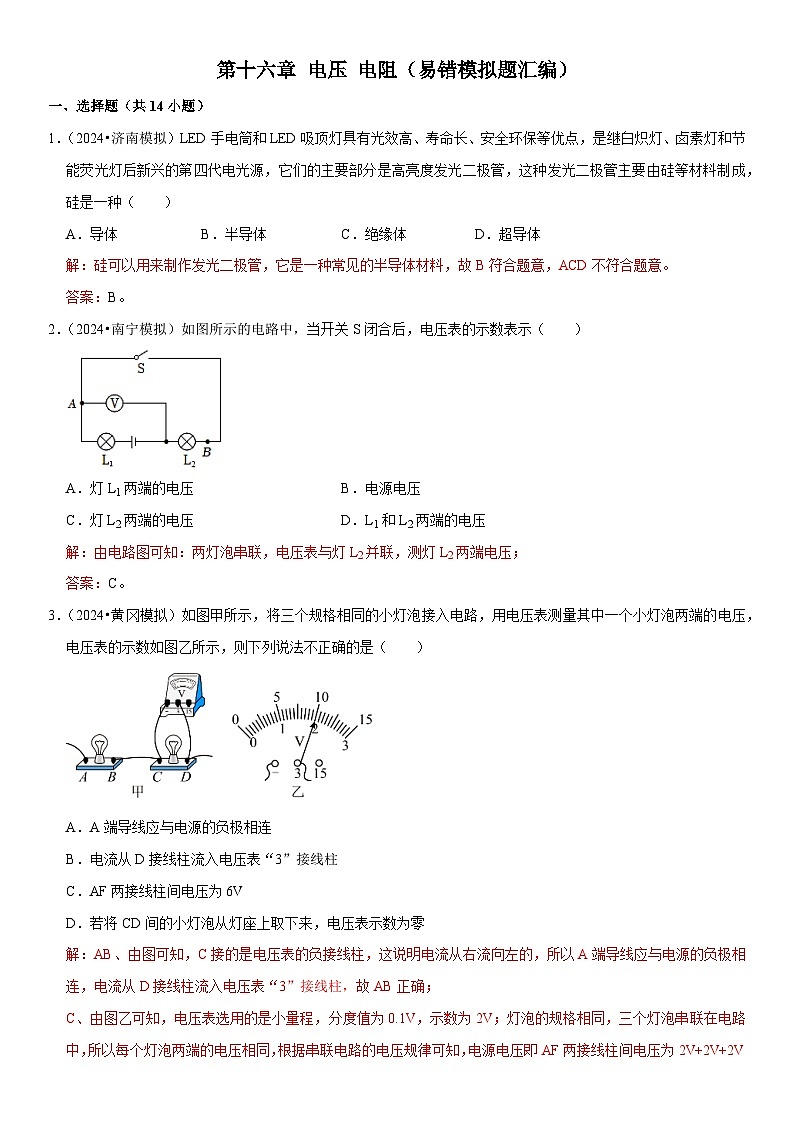

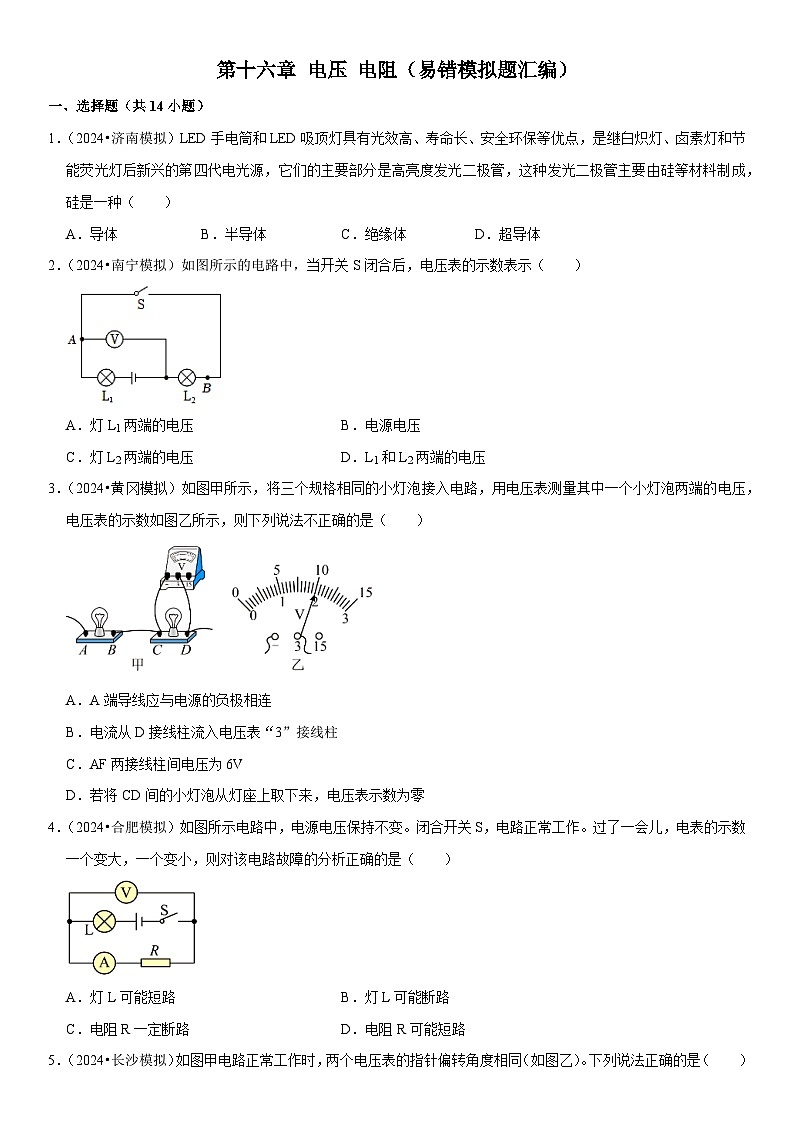

1．（2024•济南模拟）LED手电筒和LED吸顶灯具有光效高、寿命长、安全环保等优点，是继白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源，它们的主要部分是高亮度发光二极管，这种发光二极管主要由硅等材料制成，硅是一种（ ）
A．导体B．半导体C．绝缘体D．超导体
解：硅可以用来制作发光二极管，它是一种常见的半导体材料，故B符合题意，ACD不符合题意。
答案：B。
2．（2024•南宁模拟）如图所示的电路中，当开关S闭合后，电压表的示数表示（ ）
A．灯L1两端的电压B．电源电压
C．灯L2两端的电压D．L1和L2两端的电压
解：由电路图可知：两灯泡串联，电压表与灯L2并联，测灯L2两端电压；
答案：C。
3．（2024•黄冈模拟）如图甲所示，将三个规格相同的小灯泡接入电路，用电压表测量其中一个小灯泡两端的电压，电压表的示数如图乙所示，则下列说法不正确的是（ ）
A．A端导线应与电源的负极相连
B．电流从D接线柱流入电压表“3”接线柱
C．AF两接线柱间电压为6V
D．若将CD间的小灯泡从灯座上取下来，电压表示数为零
解：AB、由图可知，C接的是电压表的负接线柱，这说明电流从右流向左的，所以A端导线应与电源的负极相连，电流从D接线柱流入电压表“3”接线柱，故AB正确；
C、由图乙可知，电压表选用的是小量程，分度值为0.1V，示数为2V；灯泡的规格相同，三个灯泡串联在电路中，所以每个灯泡两端的电压相同，根据串联电路的电压规律可知，电源电压即AF两接线柱间电压为2V+2V+2V＝6V，故C正确；
D、若将CD间的小灯泡从灯座上取下来，开关未断的话，电压表示数应该等于电源电压，超过了量程，故D错误。
答案：D。

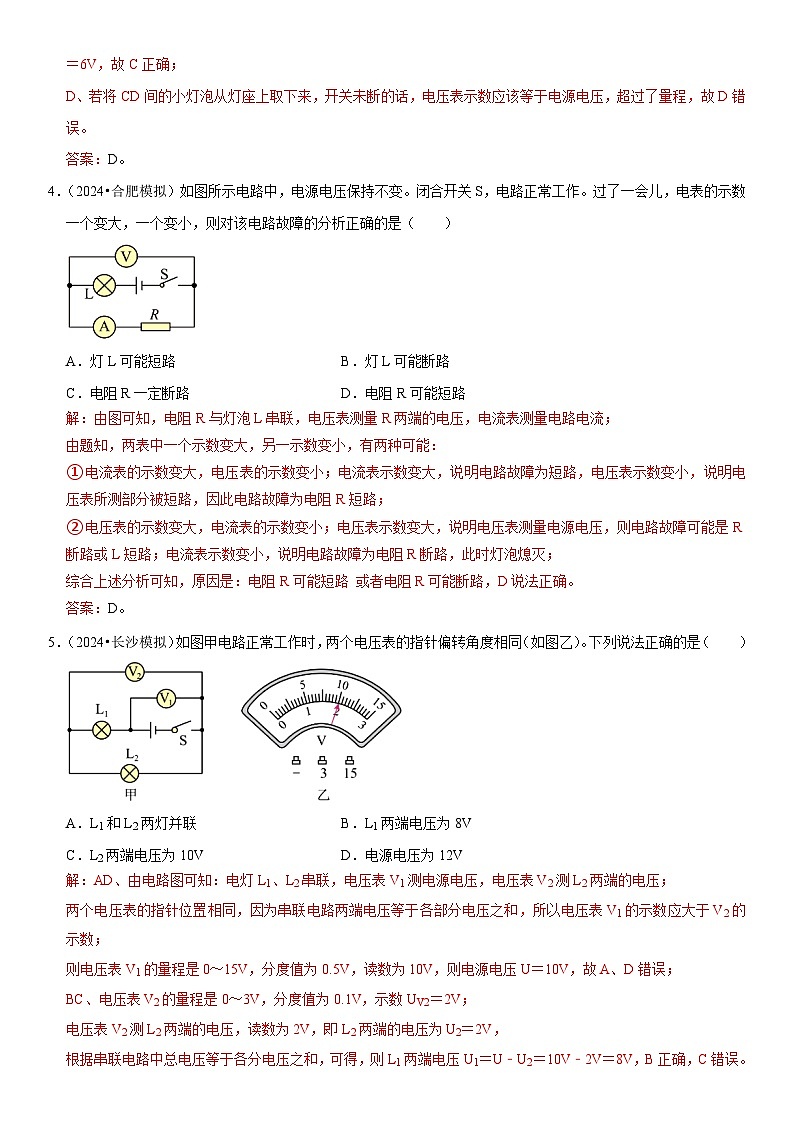

4．（2024•合肥模拟）如图所示电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，电表的示数一个变大，一个变小，则对该电路故障的分析正确的是（ ）
A．灯L可能短路B．灯L可能断路
C．电阻R一定断路D．电阻R可能短路
解：由图可知，电阻R与灯泡L串联，电压表测量R两端的电压，电流表测量电路电流；
由题知，两表中一个示数变大，另一示数变小，有两种可能：
①电流表的示数变大，电压表的示数变小；电流表示数变大，说明电路故障为短路，电压表示数变小，说明电压表所测部分被短路，因此电路故障为电阻R短路；
②电压表的示数变大，电流表的示数变小；电压表示数变大，说明电压表测量电源电压，则电路故障可能是R断路或L短路；电流表示数变小，说明电路故障为电阻R断路，此时灯泡熄灭；
综合上述分析可知，原因是：电阻R可能短路 或者电阻R可能断路，D说法正确。
答案：D。

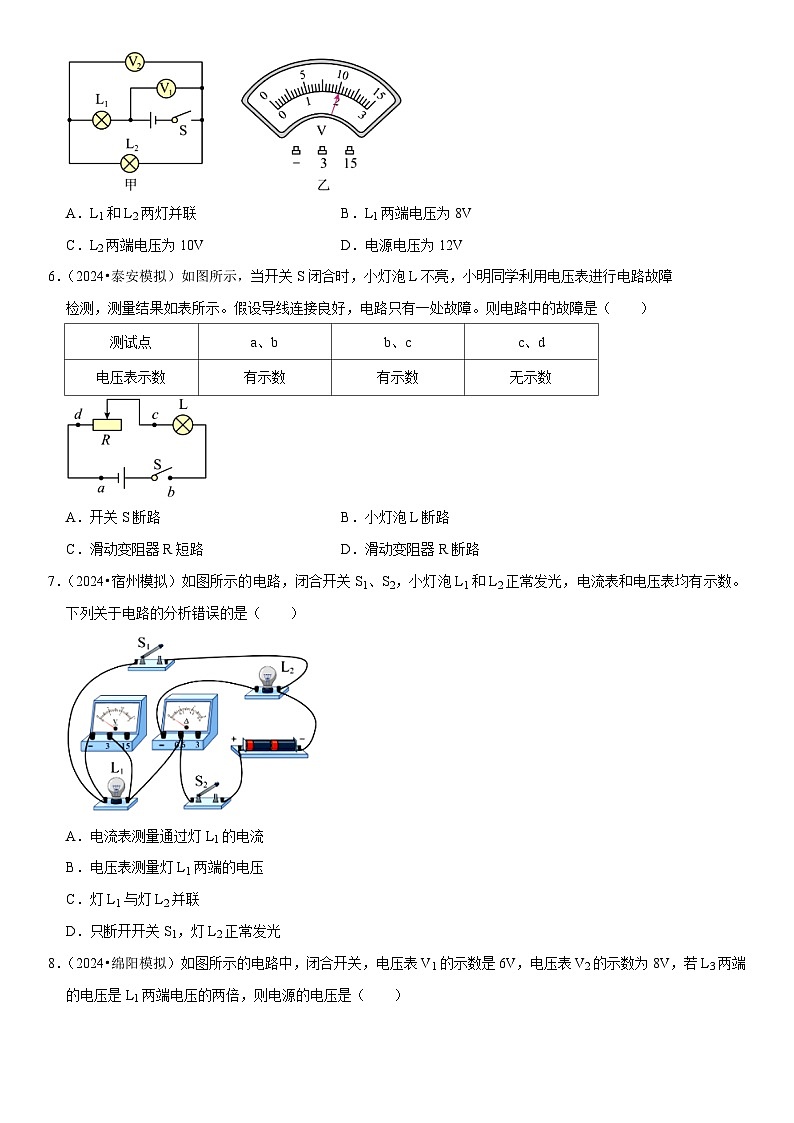

5．（2024•长沙模拟）如图甲电路正常工作时，两个电压表的指针偏转角度相同（如图乙）。下列说法正确的是（ ）
A．L1和L2两灯并联B．L1两端电压为8V
C．L2两端电压为10VD．电源电压为12V
解：AD、由电路图可知：电灯L1、L2串联，电压表V1测电源电压，电压表V2测L2两端的电压；
两个电压表的指针位置相同，因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；
则电压表V1的量程是0～15V，分度值为0.5V，读数为10V，则电源电压U＝10V，故A、D错误；
BC、电压表V2的量程是0～3V，分度值为0.1V，示数UV2＝2V；
电压表V2测L2两端的电压，读数为2V，即L2两端的电压为U2＝2V，
根据串联电路中总电压等于各分电压之和，可得，则L1两端电压U1＝U﹣U2＝10V﹣2V＝8V，B正确，C错误。
答案：B。

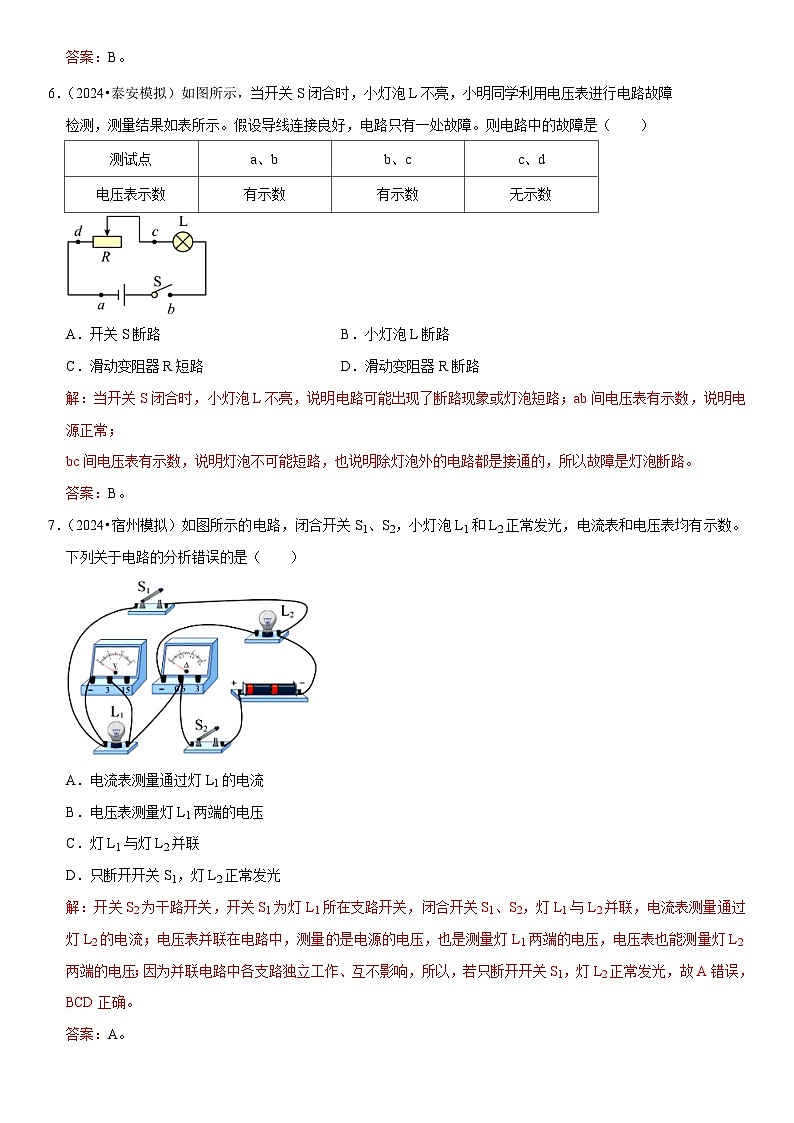

6．（2024•泰安模拟）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障
检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（ ）
A．开关S断路B．小灯泡L断路
C．滑动变阻器R短路D．滑动变阻器R断路
解：当开关S闭合时，小灯泡L不亮，说明电路可能出现了断路现象或灯泡短路；ab间电压表有示数，说明电源正常；
bc间电压表有示数，说明灯泡不可能短路，也说明除灯泡外的电路都是接通的，所以故障是灯泡断路。
答案：B。
7．（2024•宿州模拟）如图所示的电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析错误的是（ ）
A．电流表测量通过灯L1的电流
B．电压表测量灯L1两端的电压
C．灯L1与灯L2并联
D．只断开开关S1，灯L2正常发光
解：开关S2为干路开关，开关S1为灯L1所在支路开关，闭合开关S1、S2，灯L1与L2并联，电流表测量通过灯L2的电流；电压表并联在电路中，测量的是电源的电压，也是测量灯L1两端的电压，电压表也能测量灯L2两端的电压；因为并联电路中各支路独立工作、互不影响，所以，若只断开开关S1，灯L2正常发光，故A错误，BCD正确。
答案：A。

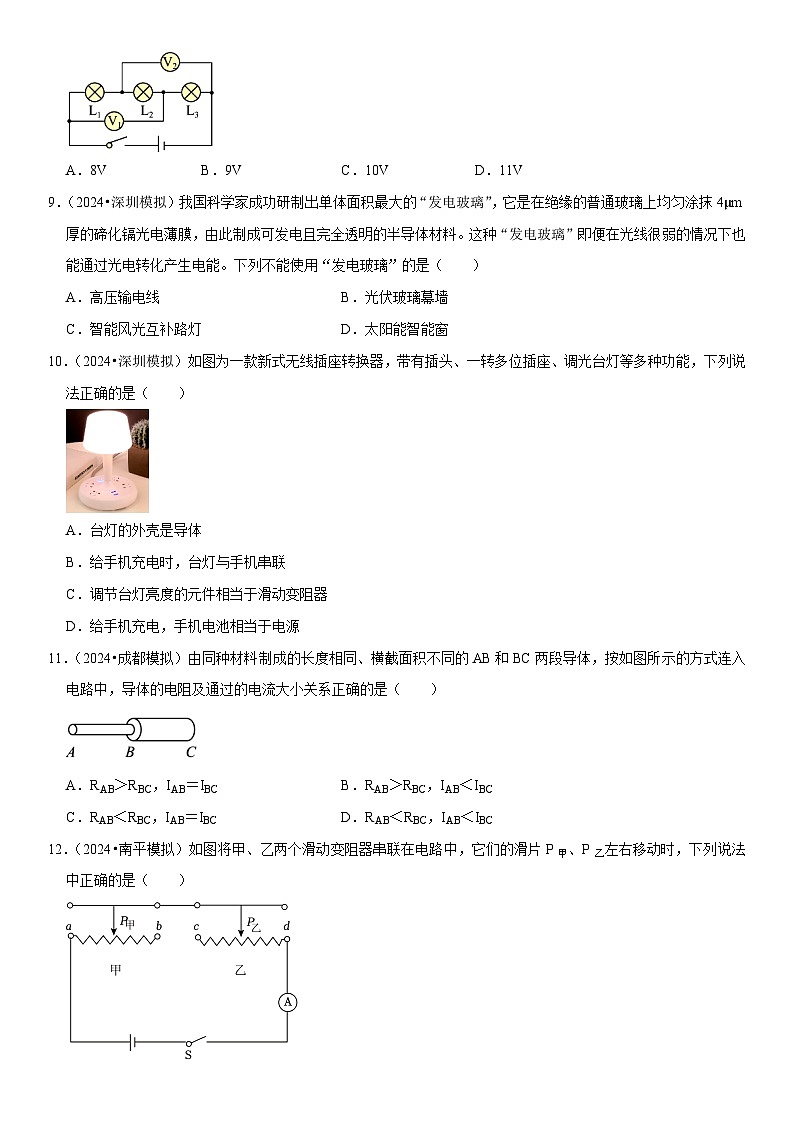

8．（2024•绵阳模拟）如图所示的电路中，闭合开关，电压表V1的示数是6V，电压表V2的示数为8V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（ ）
A．8VB．9VC．10VD．11V
解：由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压，L3两端的电压是L1两端电压的两倍，假设L1、L2、L3两端的电压分别是U1、U2、U3，则
由于串联电路中总电压等于各分电阻电压之和，
则U1+U2＝6V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
U2+U3＝8V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
U3＝2U1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③
由②﹣①得：U3﹣U1＝2V﹣﹣﹣﹣﹣④，
将③代入④得：
U1＝2V。
将U1＝2V代入①得，U2＝4V；
将U1＝2V代入③得，U3＝4V；
故总电压是：2V+4V+4V＝10V；
答案：C。
9．（2024•深圳模拟）我国科学家成功研制出单体面积最大的“发电玻璃”，它是在绝缘的普通玻璃上均匀涂抹4μm厚的碲化镉光电薄膜，由此制成可发电且完全透明的半导体材料。这种“发电玻璃”即便在光线很弱的情况下也能通过光电转化产生电能。下列不能使用“发电玻璃”的是（ ）
A．高压输电线B．光伏玻璃幕墙
C．智能风光互补路灯D．太阳能智能窗
解：A．半导体可以导电，若将这种材料用在高压输电线容易触电，很危险，所以高压输电线不能使用“发电玻璃”，故A符合题意；
BCD．光伏玻璃墙、智能风光互补路灯、太阳能智能窗等能够将光能转化为电能，节约能源，BCD不符合题意。
答案：A。
10．（2024•深圳模拟）如图为一款新式无线插座转换器，带有插头、一转多位插座、调光台灯等多种功能，下列说法正确的是（ ）
A．台灯的外壳是导体
B．给手机充电时，台灯与手机串联
C．调节台灯亮度的元件相当于滑动变阻器
D．给手机充电，手机电池相当于电源
解：A、台灯的外壳要用不易导电的材料制成，是绝缘体，故A错误；
B、给手机充电时，台灯与手机可独立工作，互不影响，是并联的，故B错误；
C、滑动变阻器可以调节电路中的电流，从而影响台灯的亮度，因此，调节台灯亮度的元件相当于滑动变阻器，故C正确；
D、给手机充电，手机电池消耗电能，相当于用电器，故D错误。
答案：C。
11．（2024•成都模拟）由同种材料制成的长度相同、横截面积不同的AB和BC两段导体，按如图所示的方式连入电路中，导体的电阻及通过的电流大小关系正确的是（ ）
A．RAB＞RBC，IAB＝IBCB．RAB＞RBC，IAB＜IBC
C．RAB＜RBC，IAB＝IBCD．RAB＜RBC，IAB＜IBC
解：对于AB和BC是由同种材料制成的长度相同的两段导体，由于AB段的横截面积小，BC段的横截面积大，在材料和长度相同时，导体横截面积越小电阻越大，故RAB＞RBC；此两段电阻串联，根据串联电流处处相等的关系可知，这两段导体中的电流是相等的，即IAB＝IBC，故BCD错误，A正确。
答案：A。
12．（2024•南平模拟）如图将甲、乙两个滑动变阻器串联在电路中，它们的滑片P甲、P乙左右移动时，下列说法中正确的是（ ）
A．P甲移到a端，P乙移到c端，电路将短路
B．P甲移到b端，P乙移到d端，电路将短路
C．P甲移到b端，P乙移到d端，电流表的示数最小
D．P甲移到b端，P乙移到c端，电流表的示数最小
解：A．由图可知，P甲移到a端，P乙移到c端，甲滑动变阻器接入电路的电阻为零，乙滑动变阻器接入电路的电阻最大，电路没有短路，故A不符合题意；
BC．由图可知，P甲移到b端，P乙移到d端，甲滑动变阻器接入电路的电阻最大，乙滑动变阻器接入电路的电阻为零，电路没有短路，此时电路的总电阻不是最大，所以电流表的示数不是最小，故BC不符合题意；
D．由图可知，P甲移到b端，P乙移到c端，甲、乙两个滑动变阻器接入电路的电阻均最大，电路总电阻最大，电流表的示数最小，故D符合题意。
答案：D。
13．（2024•烟台模拟）如图所示，电源电压不变，闭合开关S，电压表V1的示数为6V，电压表V2的示数为2V。下列说法中正确的是（ ）
A．L1两端电压为2V
B．电源两端电压为4V
C．断开开关，只将电压表V2换成电流表，则L1与L2串联
D．断开开关，将两个电压表都换成电流表，则L1与L2并联
解：AB、由电路图可知，两灯泡串联，电压表V1测电源的电压，电压表V2测L2两端的电压，由两个电压表的示数可知，电源的电压U＝6V；电压表V2的示数为2V，则L2两端的电压U2＝2V；因串联电路中总电压等于各分电压之和，所以，L1两端电压：U1＝U﹣U2＝6V﹣2V＝4V，故AB错误；
C、断开开关，只将电压表V2换成电流表，此时电压表V1与灯泡L2串联后再与灯泡L1并联，因电压表V1的电阻很大，则该支路相当于断路，所以L2不发光，只有L1能发光，此时电路相当于灯泡L1的简单电路，故C错误；
D、将两个电压表都换成电流表，断开开关，由于电流表相当于导线，则电流分别流入两个灯泡，所以L1与L2并联，故D正确。
答案：D。
14．（2024•合肥模拟）如图所示是小宁连接的电路，电源电压保持不变。闭合开关后，发现两灯都发光，电流表A1的示数为0.28A，电流表A2的示数为0.6A，电压表示数为3V。关于该电路的下列说法正确的是（ ）
A．电源电压为6V
B．通过灯L2的电流为0.32A
C．若拧下灯L2，灯L1仍可以发光，电流表A2的示数变大
D．若用导线连接L2两端，两灯均不亮，所有电表的示数均为零
解：A、由图可知，电压表测量灯泡L2两端电压，则灯L2两端电压U2＝3V，因为并联电路中电源两端电压与各支路用电器两端电压相等，所以U＝U1＝U2＝3V，故A错误；
B、由图可知，灯L1、L2并联，电流表A2测的是干路上电流，电流表A1测的是L1所在支路的电流；所以通过灯L1的电流I1＝0.28A，干路上电流I＝0.6A，通过灯L2的电流I2＝I﹣I1＝0.6A﹣0.28A＝0.32A，故B正确；
C、若拧下灯L2，并联电路各支路互不影响，通过灯泡L1的电流不变，电流表A1示数不变，灯L1的亮度不变；根据并联电路的电流规律可知，干路中的电流变小，所以电流表A2示数变小；由于电源电压不变，所以电压表示数不变，故C错误；
D、用导线连接L2两端，电源被短路，则两灯均不亮，电流表A2的示数特别大，电流表A1和电压表被短路，无示数，故D错误。
答案：B。
二、填空题（共8小题）
15．（2024•西安模拟）家庭电路中，电灯与电视机是 并 联的，电灯正常工作时的电压为 220 V。在电视机遥控器的电池盒中，安装了2节新干电池串联，遥控器正常工作时的电压为 3 V。
解：家庭电路中，电灯与电视机工作时互不影响，是并联的；电灯正常工作时的电压为220V。
一节新干电池的电压为1.5V，2节新干电池串联，总电压为3V，遥控器正常工作时的电压为3V。
答案：并；220；3。
16．（2024•南昌模拟）如图所示，电源电压保持不变，将规格相同的两个小灯泡L1、L2连接在电路中。闭合开关S，电路正常工作，电压表示数为2V，则电源电压为 4 V。过了一会儿，灯泡L2被烧坏，则电压表示数 变大 （选填“变大”“变小”或“不变”）。
解：
（1）由图可知，两灯串联，电压表测量灯L2两端的电压，小灯泡L1、L2完全相同，闭合开关S，电路正常工作，电压表示数为2V，即U1＝U2＝2V，则电源电压为U＝U1+U2＝2V+2V＝4V；
（2）电压表原来测量灯L2两端的电压，其示数小于电源电压，灯泡L2被烧坏后，电压表通过灯L1与电源两极串联，测量的是电源电压，因此电压表示数变大。
答案：4；变大。
17．（2024•兰州模拟）如图所示的电路中，电源电压保持不变，开关S1始终闭合。当开关S2断开时，灯L1、L2均发光，则灯L1、L2是 串 联的；当开关S2闭合时，灯L1仍发光、L2熄灭，则电压表的示数 变大 （选填“变大”“变小”或“不变”）。
解：
电源电压保持不变，开关S1始终闭合。当开关S2断开时，灯L1、L2是串联的，两个灯泡共同承担电源电压。
当开关S2闭合时。灯L2会被开关S2短路，电源电压全部加在灯泡L2上，所以电压表示数会变大。
答案：串；变大。
18．（2024•成都模拟）小东想利用一只电压表、一个电源、两个开关、若干导线来测两个灯泡两端的电压，他设计的电路如图甲所示，当闭合开关S1、断开开关S2时，电压表的示数为2.8V；当闭合开关S2、断开开关S1时，电压表的示数如图乙所示，则此时电压表的示数为 1.5 V，L1两端的电压为 1.3 V。
解：当闭合开关S1，断开开关S2时，两灯串联，电压表测量的是电源电压，电压表的示数为2.8V，故电源电压为U＝2.8V；
当闭合开关S2，断开开关S1时，电压表测量的是灯L2两端的电压，此时电压表选择的量程0～3V，分度值为0.1V，示数为1.5V，即灯L2两端的电压U2＝1.5V，由串联电路的电压关系可知，灯L1两端的电压U1＝U﹣U2＝2.8V﹣1.5V＝1.3V。
答案：1.5；1.3。
19．（2024•内江模拟）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的 C （填“A”“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的 长度 来改变电阻的大小。
解：滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的大小；
电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，则变阻器接入电路中电阻线的长度要变短，所以另一根导线应该与C接线柱连接。
答案：C；长度。
20．（2024•西安模拟）我校科技小组的同学在探究电流热效应时，发现了一种特殊的取火方式。他们将烟盒内部的锡箔纸剪成图甲所示的中间窄、两头宽的纸带，并将其与一节电池的正、负极相连如图乙所示，过一会锡箔纸较窄处的纸就燃起来。此时锡箔纸中的电子的流向是从电池的 负极流向正极 （选填“正极流向负极”或“负极流向正极”）；锡箔纸中间剪窄后的电阻 大于 没剪时的电阻，通过锡箔纸较窄处电流 等于 （后两空均选填“大于”“小于”或“等于”）较宽处电流。
解：锡箔纸中的电流从电源的正极流向负极，锡箔纸中的电子的流向是从电池的负极流向正极。
锡箔纸中间剪窄后，材料、长度不变，横截面积变小，电阻变大，所以锡箔纸中间剪窄后的电阻大于没剪时的电阻。
接通电路后，锡箔纸宽、窄处串联，串联电路电流处处相等，所以通过锡箔纸较窄处电流等于较宽处电流。
锡箔纸有电阻，电流通过锡箔纸时产生热量，锡箔纸能被点燃是利用了电流的热效应。
答案：负极流向正极；大于；等于。
21．（2024•梅州模拟）如图所示的电路中，灯泡L1和L2是 并联 （选填“串联”或“并联”）连接的；若闭合开关，电压表的示数为3V，电流表A1的示数为0.5A，电流表A2的示数为0.2A，则灯L2两端的电压为 3 V，通过灯L1的电流为 0.3 A。
解：如图所示的电路中，灯泡L1和L2是并联连接的，电流表A2测测量通过灯L2的电流，电流表A1测量干路上的电流，电压表测量电源电压，根据并联电路电压规律可知，L2两端的电压为
U2＝U＝3V
根据并联电路电流规律可知，通过灯L1的电流为
I1＝I﹣I2＝0.5A﹣0.2A＝0.3A
答案：并联；3；0.3。
22．（2024•上海模拟）如图所示电路中，由于接线柱接触不良导致电路发生了断路故障。若电路中仅有一处故障，且只发生在电阻R1、R2上，现通过接入一个电表来判断故障。
①应选择方案 A 。（选填字母）
A．将一个电流表接入到Q点
B．将一个电压表接入到QM之间
C．将一个电压表接入到MN之间
②选择方案后，闭合开关S后移动滑片，若电表的示数不变，则故障是： R2 （选填“R1”或“R2”）的接线柱接触不良。
解：由图可知，电阻R1和变阻器R2并联。
A．将一个电流表接入到Q点，此时电流表测量干路中的电流，移动滑动变阻器的滑片，若电流表示数发生变化，这说明通过滑动变阻器的电流发生了改变，该支路是正常的，故障是R1断路；若电流表示数不变，这说明通过滑动变阻器的电流不变，所以故障是R2断路；
B．将一个电压表接入到QM之间，电压表测量的是一段导线直接的电压，示数一直为0，不能检测出电路故障；
C．将一个电压表接入到MN之间，电压表测量的是电源电压，示数保持不变，不能检测出电路故障。
答案：A；R2。
三、作图题（共2小题）
23．（2024•贵州模拟）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：电流表测电路电流；当滑动变阻器的滑片P向左移动时，灯泡L亮度变暗。
解：电流表应与灯串联在电路中，电流从正接线柱流入，负接线柱流出；
当滑动变阻器的滑片P向左移动时，灯泡L亮度变暗，可知电路的电流变小，变阻器连入电路的电阻变大，故变阻器与灯串联，滑动变阻器要用一上和一下两个接线柱，如图所示：
24．（2024•兰州模拟）根据电路图，以笔画线代替导线连接实物电路。
解：由电路图可知，R和L1串联再与L2并联，电流表测通过L2的电流，电压表测R和L1两端电压，开关在干路上控制整个电路，实物连接如图所示：
四、实验探究题（共3小题）
25．（2024•安阳模拟）Ⅰ.小明用两节干电池做“探究串联电路的电压关系”实验，设计实验电路图如图甲所示。
（1）根据电路图，小明进行电路连接，当他连接好最后一根导线时两灯立即发光，小明在实验操作过程中出现的错误是 连接电路时，开关没有断开 。
（2）小明用电压表正确测量灯L1两端的电压后，保持电压表的B连接点不动，只将A连接点改接到C连接点上，来测量灯L2两端的电压。他这样操作 不能 （选填“能”或“不能”）测出灯L2两端的电压。
（3）为了使探究得出的结论具有普遍意义，灯L1、L2应该选择规格 不相同 （选填“相同”或“不相同”）的小灯泡或者 改变电源电压进行多次实验 。
（4）小明记录的几组数据如表，分析表中数据得出结论： 串联电路的总电压等于各用电器两端的电压之和 。
（5）评估过程中，小明提出本次实验连接电压表时，可以不进行大量程试触。你认为可行吗？请说明理由。 可行，两节干电池的电压不超过3V 。
Ⅱ.小明所在的兴趣小组的其他同学想继续探究并联电路中电流的规律。
（1）图乙是他们设计的电路图，实验时需要测量D、E、F三处的电流，图丙是他们某次测量时连接的实物电路，此时电流表测量的是 F （选填“D”“E”或“F”）处的电流。
（2）要测量通过L2的电流，只需将图丙中导线 a （选填“a”或“b”）的一端移动到电流表的负接线柱上。重新连接好电路后，闭合开关，电流表的示数如图丁所示，则通过L2的电流为 0.3 A。
解：Ⅰ、（1）根据电路图，小明进行电路连接，当他连接好最后一根导线时两灯立即发光，说明小明在实验操作过程中开关没有断开；
（2）已测出L1两端的电压，与B相连的为电压表正接线柱，与A相连的为电压表的负接线柱，若保持电压表的B连接点不动，只将A连接点改接到C连接点上，来测量灯L2两端的电压，这样的操作存在的问题是电压表正负接线接反了；故不能正确测量电压；
（3）为了使探究得出的结论具有普遍意义，L1、L2应该选择规格不相同的小灯泡或者改变电源电压进行多次实验；
（4）通过分析有：
1.4V+1.4V＝2.8V，1.2V+1.6V＝2.8V，1.1V+1.7V＝2.8V，
故得出结论：串联电路的总电压等于各用电器两端的电压之和；
（5）小明用两节干电池做“探究串联电路的电压关系”实验，因此电源电压不超过3V，故本次实验连接电压表时，可以不进行大量程试触；
Ⅱ、（1）电流表与待测电路串联，图丙是他们某次测量时连接的实物电路，此时电流表测量的是干路F处的电流；
（2）要测量通过L2的电流，电流表与这个灯串联，只需将图丙中导线a的一端移动到电流表的负接线柱上；重新连接好电路后，闭合开关，电流表的示数如图丁所示，电流表选用小量程，分度值为0.02A，则电流表的示数为0.3A。
答案：Ⅰ、（1）连接电路时，开关没有断开；（2）不能；（3）不相同；改变电源电压进行多次实验；（4）串联电路的总电压等于各用电器两端的电压之和；（5）可行，两节干电池的电压不超过3V；Ⅱ、（1）F；（2）a；0.3。
26．（2024•天津模拟）同学们在做“探究影响导体电阻大小因素”的实验时，提出如下猜想：
猜想一：导体的电阻与导体的材料有关；
猜想二：导体的电阻与导体的长度有关；
猜想三：导体的电阻与导体的横截面积有关；
同学们利用如图所示的电路进行验证，实验中使用的4根合金丝的规格、材料及实验数据如下表所示；
（1）该实验是通过观察 电流表示数 间接比较导体电阻的大小；
（2）为了验证猜想一，应选用合金丝 A 和 B 进行实验；（填写字母）
（3）选用编号为B、C的合金丝分别接入电路，是为了验证猜想 三 （选填“一”、“二”或“三”）。分析实验数据，可得出的结论是： 在材料和长度相同时，导体的横截面积越小 ，电阻越大；
（4）分别将编号为C、D的合金丝接入电路进行实验，其得到的实验结论被实际应用到了 C 的工作原理中。（选填字母）
A.电压表
B.电流表
C.滑动变阻器
解：（1）电阻的大小不能直观的观察得到，故采用转换法，观察与电阻串联的电流表的示数进行判断，电阻越大，对电流的阻碍作用越大，故电流表的示数越小；
（2）猜想一：导体的电阻与导体的材料有关；变量是导体的材料，应控制长度、横截面积相同，故A和B电阻丝符合要求；
（3）由图可知B、C电阻丝的材料、长度相同，横截面积不同，故可探究猜想三：导体的电阻与导体的横截面积有关；可得结论：在材料和长度相同时，导体的横截面积越小，电阻越大；
（4）C、D电阻丝接入电路是研究电阻的大小与导体长度的关系，滑动变阻器的工作原理是改变接入电路中电阻丝的有效长度改变电阻大小的，答案：C。
答案：（1）电流表示数；（2）A；B；（3）三；在材料和长度相同时，导体的横截面积越小；（4）C。
27．（2024•衡水模拟）下面是“探究并联电路的电流、电压特点”的实验。
（1）小明用如图甲所示的电路来探究并联电路电流的特点，需要测量A、B、C三处的电流；
①实验时要注意：连接电路时开关应处于 断开 状态；
②在图乙所示电路中，只移动一根导线测量C处的电流，请在需移动的导线上画“×”，并用笔画线代替导线改接正确；
③连接电路后，测量出A、B、C处的电流。为了防止偶然因素的影响，可以采用以下两种方法，多次进行实验。
方法一：改变电源电压；
方法二：更换其中一条支路中的小灯泡（规格不同）。
完成测量后将测量结果记录在表格中，请根据图丙将表格中的数据补充完整。分析表格中的数据，可知后面两次实验是采用 方法一 进行的（选填“方法一”或“方法二”），得出的结论是： 并联电路中，干路电流等于各支路电流之和 。
（2）实检后，小明要测量标有“6V”字样的小灯泡的额定功率，发现电流表已经损坏，于是小明又找来一个开关，调节电源电压为9V，再利用一个10Ω的定值电阻设计了如图丁所示的电路图。
①只闭合S1，调节滑片P使电压表示数为6V；
②断开S1，使滑动变阻器连入电路的阻值 不变 （选填“变大”“变小”或“不变”）。再闭合S2，此时电压表示数为5V；
③灯泡的额定功率P额＝ 2.25 W。
解：（1）①连接电路时开关要断开；
②若测量C处的电流，则需让电流表与灯泡L2串联，故改接如图所示：
③电流表所接量程为0﹣0.6A，分度值为0.02A，根据指针位置电流为0.24A；通过表中数据可知后两次实验中c点（干路）电流不同，因此是采用方法一进行的；比较C处的电流IC与A处的电流IA和B处的电流IB可得：并联电路的电流特点为：并联电路中，干路电流等于各支路电流之和；
（2）为测量出灯的额定电流，控制滑片的位置不动，在②中，定值电阻与变阻器串联，电压表测定值电阻的电压，由串联电路电压的规律，变阻器的电压为：9V﹣5V＝4V，由分压原理U0U滑=R0R滑，R滑=U滑U0R0=4V5V×10Ω=8Ω；在①中，由串联电路的规律及欧姆定律，灯的额定电流为：I=U−ULR滑=9V−6V8Ω=38A，
则小灯泡的额定功率：P额＝U额×I＝6V×38A＝2.25W。
答案：
（1）①断开；②如上图；③0.24；方法一；并联电路中，干路电流等于各支路电流之和；（2）②不变；③2.25。
五、计算题（共2小题）
28．（2024•雅安模拟）在如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V；当S1、S3断开，S2闭合时，电压表的示数为3V。求：
（1）电源电压；
（2）当S1、S3闭合，S2断开时，电压表的示数。
解：（1）当S1闭合，S2、S3断开时，
两灯泡串联，电压表测L1两端的电压，
所以U1＝6V，
当S1、S3断开，S2闭合时，两灯泡串联，电压表测L2两端的电压，
所以U2＝3V，
根据串联电路的电压特点可知电源的电压U＝U1+U2＝6V+3V＝9V；
（2）当S1、S3闭合，S2断开时，
电路为L1的简单电路，电压表测电源的电压，所以L1两端的电压为9V。
答：（1）电源电压为9V；
（2）当S1、S3闭合，S2断开时，电压表的示数为9V。
29．（2023•承德模拟）如图所示，闭合开关S后，电流表A的示数为1.5A，电流表A1的示数为0.8A，电流表A2的示数为1.2A，求：
（1）通过灯L1、L2的电流分别是多大？
（2）已知电源由4节干电池串联组成，若将电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为5V，V2的示数为3V，则灯L1、L2两端的电压分别是多大？
解：
（1）由电路图可知，三个灯泡并联，电流表A测干路中的电流，电流表A1测灯泡L2、L3的电流之和，电流表A2测灯泡L1、L2的电流之和；
根据并联电路的电流规律可知，通过灯泡L1的电流为：I1＝IA﹣IA1＝1.5A﹣0.8A＝0.7A；
则通过灯泡L2的电流为：I2＝IA2﹣I1＝1.2A﹣0.7A＝0.5A；
（2）将电流表A1和A2分别换成电压表V1和V2后，三个灯泡串联，电压表V1测灯泡L1、L2两端的电压，电压表V2测灯泡L2、L3两端的电压；
一节干电池的电压为1.5V，则4节干电池串联组成的电源电压为：U＝4×1.5V＝6V；
据串联电路的电压规律可得，灯L1两端的电压为：U1＝U﹣UV2＝6V﹣3V＝3V；
灯L2两端的电压为：U2＝UV1﹣U1＝5V﹣3V＝2V；
答：（1）通过灯L1、L2的电流分别为0.7A、0.5A。
（2）灯L1、L2两端的电压分别为3V、2V。
测试点
a、b
b、c
c、d
电压表示数
有示数
有示数
无示数
实验次数
L1两端的电压/V
L2两端的电压/V
串联总电压/V
①
1.4
1.4
2.8
②
1.2
1.6
2.8
③
1.1
1.7
2.8
编号
材料
长度L/m
横截面积S/mm2
电流I/A
A
锰铜合金丝
0.5
0.8
0.4
B
镍铬合金丝
0.5
0.8
0.32
C
镍铬合金丝
0.5
0.16
D
镍铬合金丝
1.0
0.4
0.08
库号
A处的电流Ia
B处的电流Ib
C处的电流Ic
1
0.22
0.12
0.10
2
0.44
0.24
0.20
3
0.66
0.36
0.30
