第15章 电流和电路（易错模拟题汇编）-中考物理一轮复习高频考点精讲与热点题型精练（全国通用）

这是一份第15章 电流和电路（易错模拟题汇编）-中考物理一轮复习高频考点精讲与热点题型精练（全国通用），文件包含第15章电流和电路易错模拟题汇编原卷版docx、第15章电流和电路易错模拟题汇编解析版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。

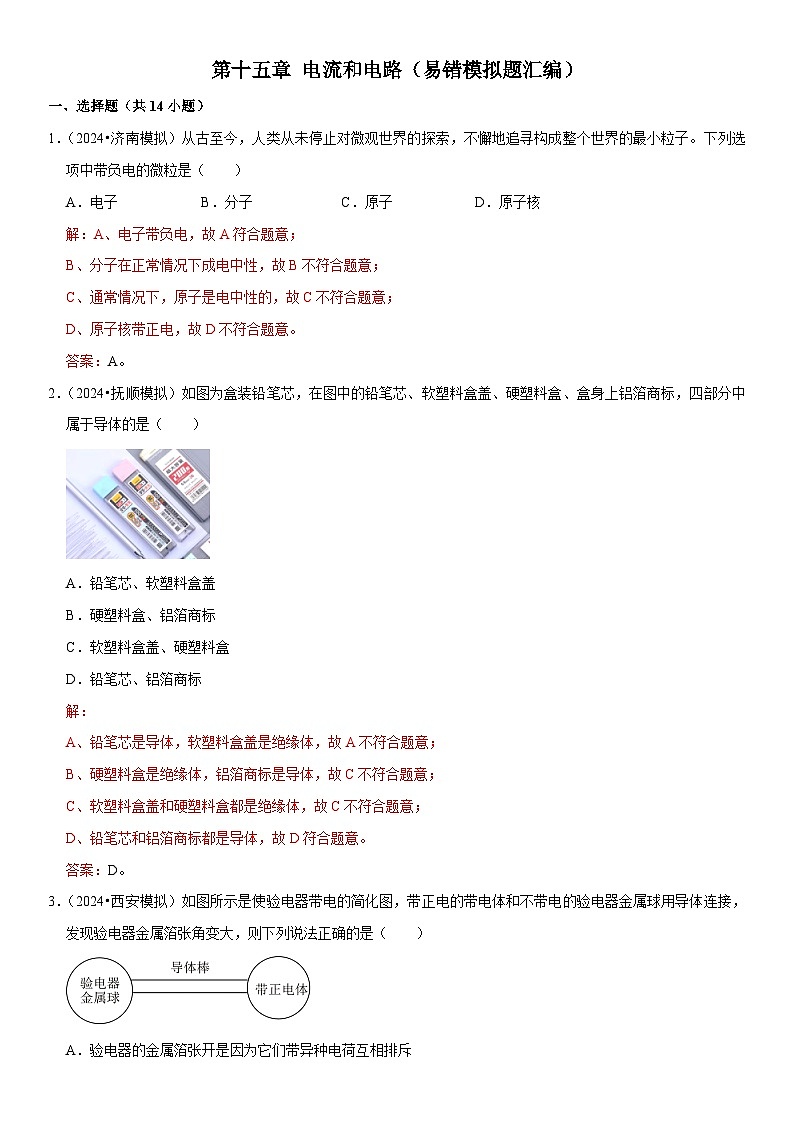

1．（2024•济南模拟）从古至今，人类从未停止对微观世界的探索，不懈地追寻构成整个世界的最小粒子。下列选项中带负电的微粒是（ ）
A．电子B．分子C．原子D．原子核
2．（2024•抚顺模拟）如图为盒装铅笔芯，在图中的铅笔芯、软塑料盒盖、硬塑料盒、盒身上铝箔商标，四部分中属于导体的是（ ）
A．铅笔芯、软塑料盒盖
B．硬塑料盒、铝箔商标
C．软塑料盒盖、硬塑料盒
D．铅笔芯、铝箔商标
3．（2024•西安模拟）如图所示是使验电器带电的简化图，带正电的带电体和不带电的验电器金属球用导体连接，发现验电器金属箔张角变大，则下列说法正确的是（ ）
A．验电器的金属箔张开是因为它们带异种电荷互相排斥
B．正电荷的移动方向从带电体到验电器，验电器带正电
C．负电荷从带电体转移到验电器，所以验电器带正电
D．移开带电体，一段时间后验电器张角会逐渐减小，是因为空气中的电子转移到验电器金属球上了
4．（2024•孝感模拟）干燥的秋冬季节，人触碰到金属门把手有时会有“触电”感觉。为了防止“触电”，可手握如图所示的“静电消除器”去触碰墙壁释放静电。下列有关说法正确的是（ ）
A．若皮肤与衣物摩擦时失去电子，皮肤会带负电
B．衣物带电后，更不容易吸附灰尘
C．触电是因为人体产生了电荷
D．金属钥匙、钢尺也可以替代静电消除器

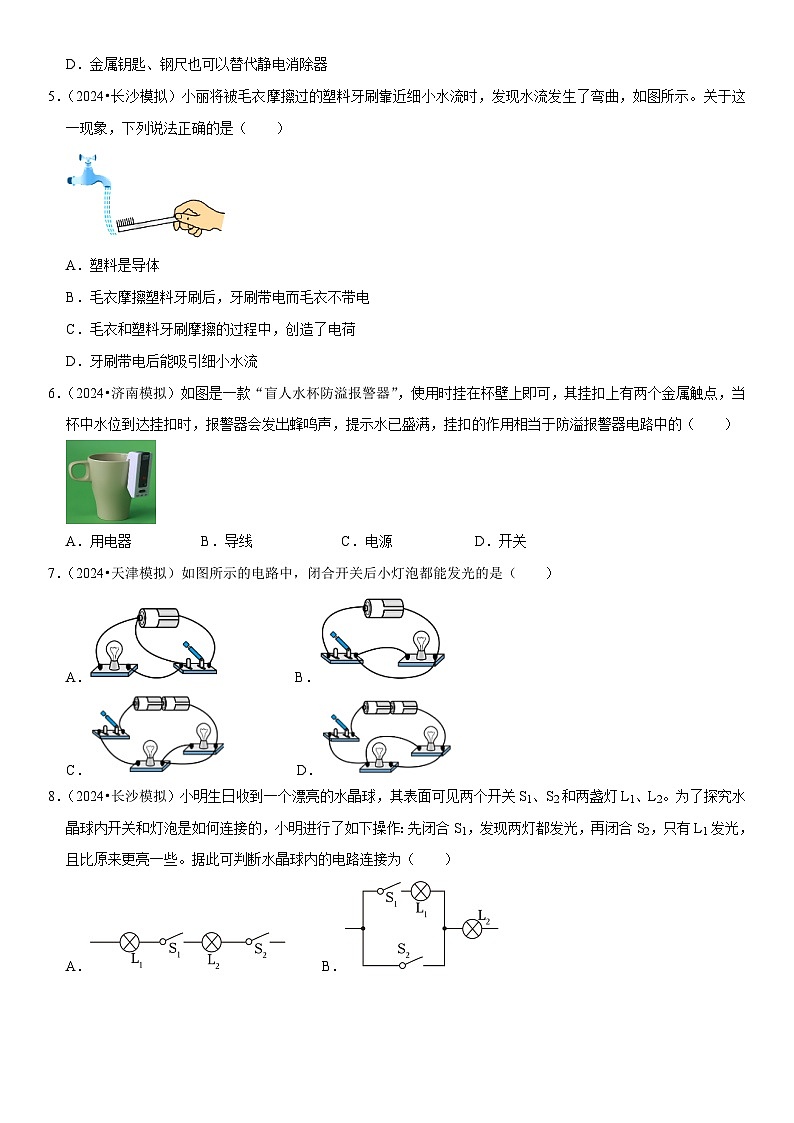

5．（2024•长沙模拟）小丽将被毛衣摩擦过的塑料牙刷靠近细小水流时，发现水流发生了弯曲，如图所示。关于这一现象，下列说法正确的是（ ）
A．塑料是导体
B．毛衣摩擦塑料牙刷后，牙刷带电而毛衣不带电
C．毛衣和塑料牙刷摩擦的过程中，创造了电荷
D．牙刷带电后能吸引细小水流

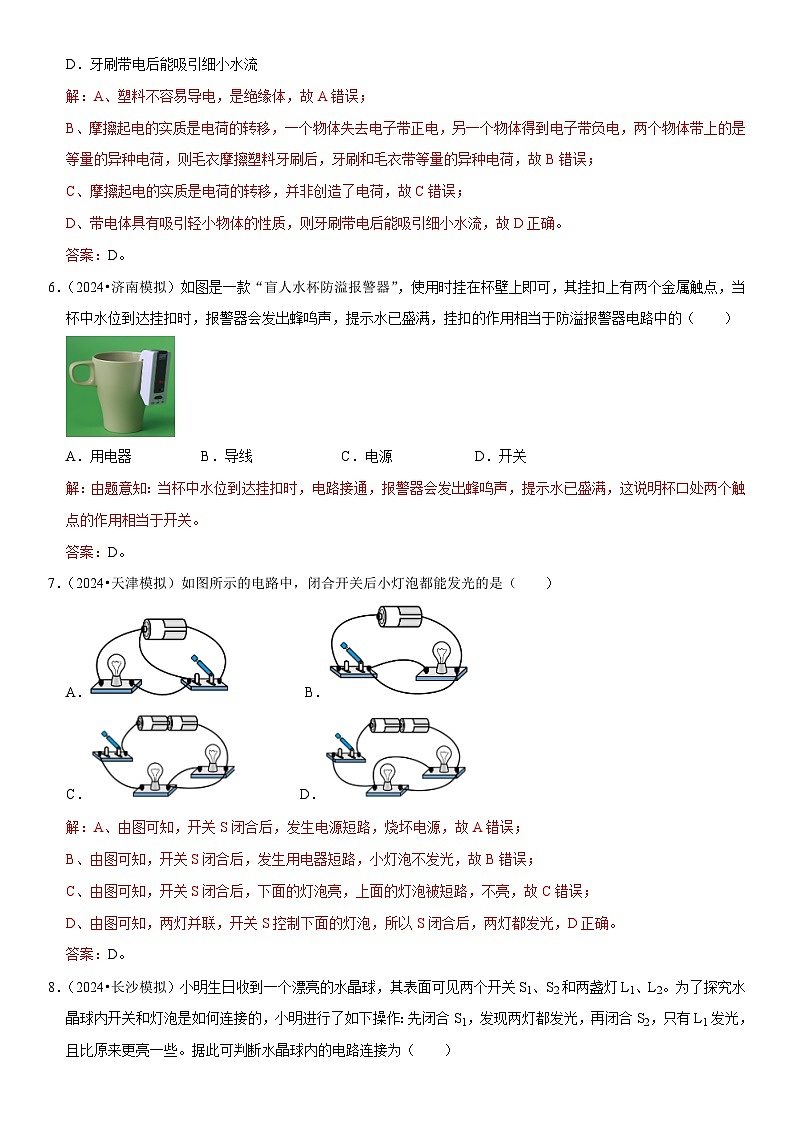

6．（2024•济南模拟）如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，当杯中水位到达挂扣时，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（ ）
A．用电器B．导线C．电源D．开关
7．（2024•天津模拟）如图所示的电路中，闭合开关后小灯泡都能发光的是（ ）
A． B．
C． D．
8．（2024•长沙模拟）小明生日收到一个漂亮的水晶球，其表面可见两个开关S1、S2和两盏灯L1、L2。为了探究水晶球内开关和灯泡是如何连接的，小明进行了如下操作：先闭合S1，发现两灯都发光，再闭合S2，只有L1发光，且比原来更亮一些。据此可判断水晶球内的电路连接为（ ）
A． B．
C． D．

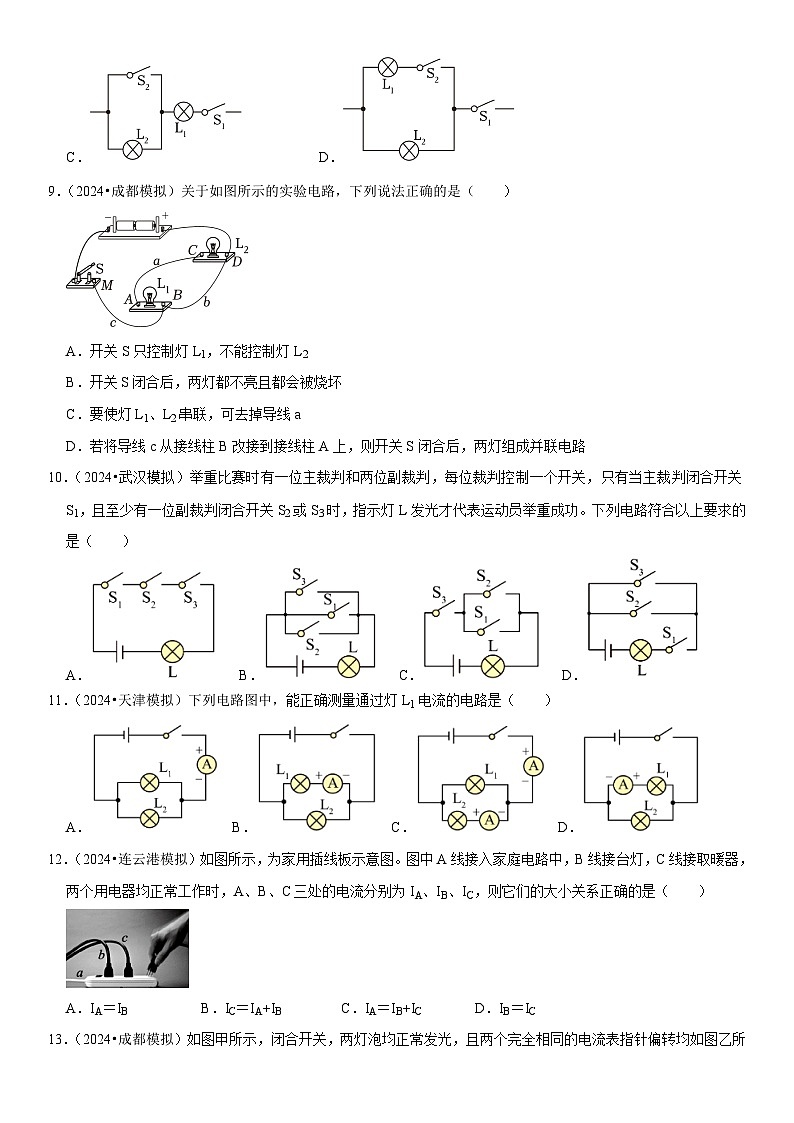

9．（2024•成都模拟）关于如图所示的实验电路，下列说法正确的是（ ）
A．开关S只控制灯L1，不能控制灯L2
B．开关S闭合后，两灯都不亮且都会被烧坏
C．要使灯L1、L2串联，可去掉导线a
D．若将导线c从接线柱B改接到接线柱A上，则开关S闭合后，两灯组成并联电路
10．（2024•武汉模拟）举重比赛时有一位主裁判和两位副裁判，每位裁判控制一个开关，只有当主裁判闭合开关S1，且至少有一位副裁判闭合开关S2或S3时，指示灯L发光才代表运动员举重成功。下列电路符合以上要求的是（ ）
A． B． C． D．
11．（2024•天津模拟）下列电路图中，能正确测量通过灯L1电流的电路是（ ）
A． B． C． D．
12．（2024•连云港模拟）如图所示，为家用插线板示意图。图中A线接入家庭电路中，B线接台灯，C线接取暖器，两个用电器均正常工作时，A、B、C三处的电流分别为IA、IB、IC，则它们的大小关系正确的是（ ）
A．IA＝IBB．IC＝IA+IBC．IA＝IB+ICD．IB＝IC
13．（2024•成都模拟）如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）
A．1.2A，1.2AB．0.3A，0.3AC．1.2A，0.3AD．1.5A，0.3A
14．（2024•雅安模拟）如图所示，下列说法正确的是（ ）
A．只闭合S2和S3时，电灯L1和L2并联，电流表测通过L1的电流
B．只闭合S1和S2时，灯L2短路，电流表测通过L1的电流
C．开关S1、S2、S3都闭合时，形成了短路，L1和L2将烧坏
D．只闭合开关S1和S2时，L1和L2并联，电流表测L1、L2的电流之和
二、填空题（共8小题）
15．（2024•合肥模拟）如图表示的是两个不同种类的物质在摩擦时，原子之间电荷转移情况的示意图。这是由于A物质原子核束缚核外电子的本领弱导致的，则A物质将 （选填“带正电”“带负电”或“不带电”）。
16．（2024•菏泽模拟）如图所示是一种用于装饰玻璃的静电窗花，它采用PVC塑料静电膜材质，材料本身不带胶，依靠自身带的电轻松地“粘”在光滑的玻璃上。它能“粘”在玻璃上是因为带电体具有 的性质；时间长了，窗花会滑落，将窗花在玻璃上轻轻摩擦后便可以重新贴上，这是 现象，此时玻璃和窗花带 （选填“同种”或“异种”）电荷。
17．（2024•南宁模拟）指纹识别解锁是目前较为流行的手机解锁方式。如图所示，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则感应区相当于电路中的 ；手机在充电过程中，手机电池相当于电路中的 。（均填“开关”“用电器”或“电源”）
18．（2024•济宁模拟）如图所示，A和B是两个验电器，A带了负电荷后金属箔张开是因为 ；用带有绝缘体手柄的金属棒把A和B两个验电器的金属球连接起来，瞬间电流的方向是 （选填“由A到B”或“由B到A”）。
19．（2024•厦门模拟）如图所示是小壮同学连接的实物电路。当只闭合S1时，灯 （选填“L1”、“L2”或“L1和L2”）工作。将开关S1、S2均闭合后，L2因灯丝烧断而熄灭，则L1 （选填“能”或“不能”）发光。更换元件后，若将电源正极与L1连接的导线A端接到B处，两灯泡 烧坏（选填“会”或“不会”）。
20．（2024•天津模拟）如图甲所示为电路中某段导体内自由电子定向移动的方向，由此可知通过此段导体的电流方向向 （选填“左”或“右”）；使用电流表测量其通过的电流大小，如图乙所示，读数为 A。
21．（2024•贺州模拟）如图所示，在电路中要使灯L1和L2并联，应闭合开关 。为了防止短路，不能同时闭合开关 。
22．（2024•安阳模拟）如图甲所示电路中，闭合开关S1、S2，小灯泡L正常发光，电流表A1与A2指针指示的位置均如图乙所示，电流表A2所使用的量程是 ，通过L的电流为 A，通过电阻R的电流为 A；仅断开S2时，灯L （选填“能”或“不能”）正常发光。
三、作图题（共2小题）
23．（2024•贵州模拟）如图所示，请用笔画线代替导线正确连接电路。要求：灯L1和灯L2并联，开关S控制整个电路，电流表测量通过干路的电流。（不考虑电流表量程的选择，导线不能交叉）
24．（2024•兰州模拟）请根据如图所示的实物图，画出对应的电路图。
四、实验探究题（共3小题）
25．（2024•铜仁模拟）小明同学按图1所示电路图连接电路完成“探究串联电路电流规律”的实验：
（1）闭合开关前，发现电流表的指针指在零刻度的左侧，接下来的操作是 ；
（2）闭合开关S后，发现L1发光，L2不发光，请分析发生此现象的可能原因是： ；
（3）排除故障后，小明将电流表分别连接在A、B处，其指针偏转均如图2所示，请完成表格中相应内容的填写：
（4）当电流表连接在C处时，小明读取示数后填入上表中，同组同学告诉小明该数据存在问题，请说明存在问题的原因是 ；
（5）为了使实验的结论更具有科学性，请你对该实验提出合理化的建议： 。
26．（2024•广州模拟）小华用如图甲所示的电路图来探究“并联电路中干路电流与各支路电流的关系”。
表一
（1）连接电路时，开关应处于 状态；若要测量干路电流，则电流表应 在甲图中的C点。连好电路闭合开关前，发现电流表指针位置如图乙所示，其原因是 ；
（2）小华将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是灯泡L1 ；
（3）排除故障后，再闭合开关，电流表的示数如图丙所示，则L1所在支路电流I1＝ A；
（4）小华将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中（表一），为了得到更普遍的规律，接下来他应该进行的操作是： 。
27．（2024•昆明模拟）小明和小华一起做“探究并联电路中的电流规律”的实验。
（1）在连接电流表时，他们应采取 的方法选取电流表的量程。
（2）图甲是他们设计的电路图，图乙是他们测量电流时连接的实物电路，此时电流表测量的是通过
（选填“L1”“L2”或“L和L2”）的电流。另一组同学在测量该处的电流时，发现电流表的指针偏转如图丙所示，原因是 。
（3）测出A、B、C三处的电流如表1所示，由表中数据初步得出IA、IB、IC三者之间的关系为 （写表达式）。
表1：
（4）为了进一步验证结论，接下来的操作方法是 。
A.改变电流表的量程或换电流表再测几次
B.整理器材，结束实验
C.换用不同规格的小灯泡，再测出几组电流值
D.分析数据，得出结论
（5）实验结束后，小华还想探究“串联电路的电流规律”，电路图如图丁，他测量了a、b、c三处的电流，其中b处的电流如图戊，读数为 。分析数据，发现三处的测量值有差异（如表2所示）。下列分析正确的是 。
表2：
A.可能是因为测量误差造成的
B.可能是因为没有对电流表调零造成的
C.串联电路中各处的电流本来就不相等
D.电流从电源正极流向负极的过程中，电流越来越小
五、计算题（共2小题）
28．（2024•滁州模拟）如图所示的电路中，电流表为理想电流表，当S1断开，S2接a时，电流表的示数是0.4A。
（1）此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2A，通过灯L1、L2的电流分别是多少？
（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时通过灯L1的电流是多少？
29．（2023•东莞模拟）如图甲所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如图乙所示。（设电源电压保持不变），求：
（1）电源电压U是多少？
（2）通过定值电阻R2的电流是多少？
（3）现用一个未知阻值的定值电阻Rx替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断Rx替换的是电阻R1或R2。
（4）此时替换后电流表示数减少了0.3A，求未知电阻Rx的阻值。
序号
电流IA/A
电流IB/A
电流IC/A
1


2.10
位置
A
B
C
I/A
0.18
0.18
0.36
位置
A
B
C
电流/A
0.30
0.24
0.54
Ia/A
Ib/A
Ic/A
0.16
0.14
