人教版 (2019)选择性必修 第二册楞次定律精品练习

这是一份人教版 (2019)选择性必修 第二册楞次定律精品练习，文件包含人教版高中物理选修二同步题型训练专题21电磁感应中的方向问题学生版docx、人教版高中物理选修二同步题型训练专题21电磁感应中的方向问题解析版docx等2份试卷配套教学资源，其中试卷共47页， 欢迎下载使用。
TOC \ "1-3" \t "正文,1" \h
\l "_Tc2094" 【题型1 电磁感应的产生条件】
\l "_Tc1161" 【题型2 动生过程的方向判断】
\l "_Tc25206" 【题型3 感生过程的方向判断】
\l "_Tc9103" 【题型4 比较电势高低】
\l "_Tc22177" 【题型5 电磁感应导致的面积问题】
\l "_Tc24590" 【题型6 电磁感应导致相对运动】
\l "_Tc6522" 【题型7 二次感应】
\l "_Tc10925" 【题型8 联系实际】

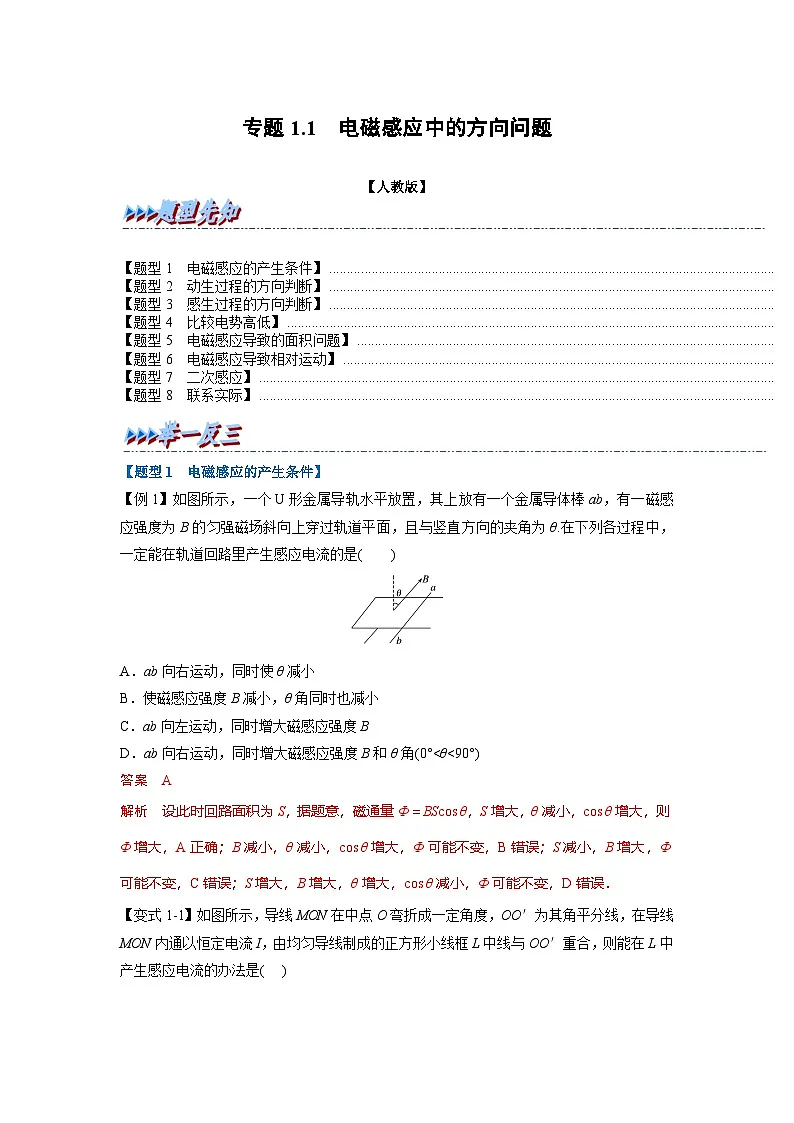

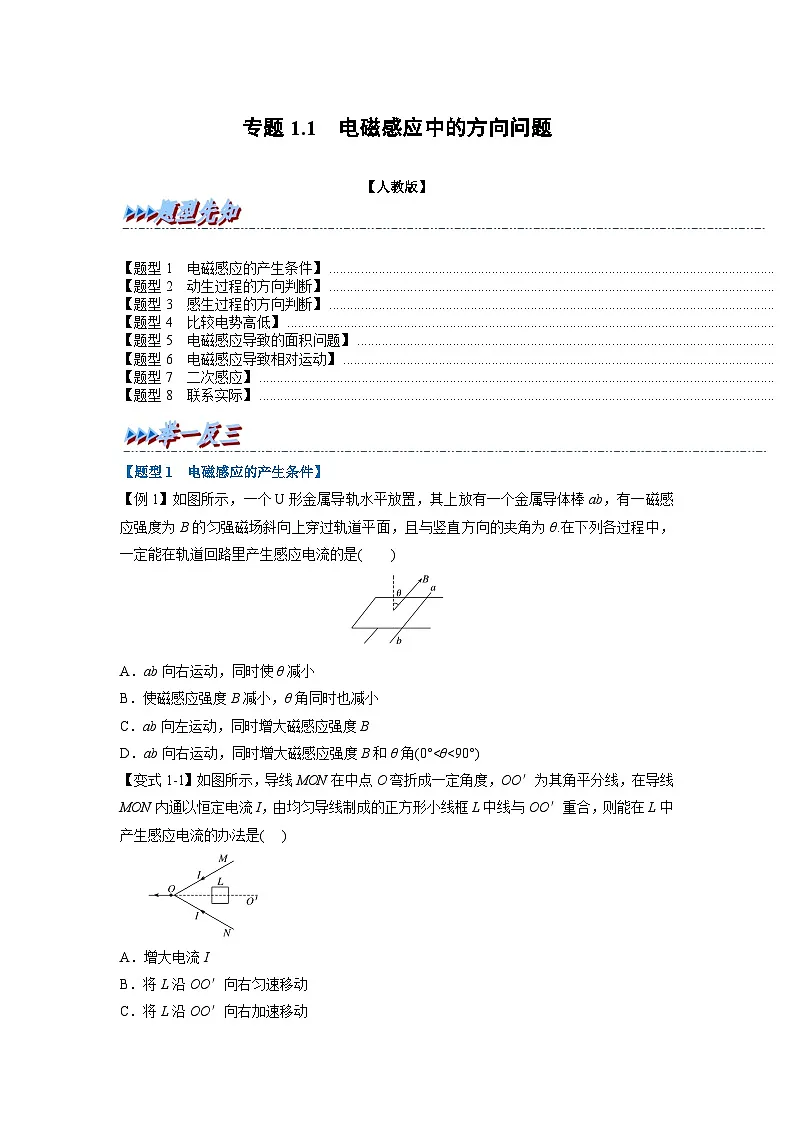

【题型1 电磁感应的产生条件】
【例1】如图所示，一个U形金属导轨水平放置，其上放有一个金属导体棒ab，有一磁感应强度为B的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在轨道回路里产生感应电流的是( )
A．ab向右运动，同时使θ减小
B．使磁感应强度B减小，θ角同时也减小
C．ab向左运动，同时增大磁感应强度B
D．ab向右运动，同时增大磁感应强度B和θ角(0°G，P有收缩的趋势，故A正确；当螺线管中电流不变时，其形成磁场不变，线圈P中的磁通量不变，因此线圈P中无感应电流产生，则t2和t4时刻FN＝G，P没有收缩的趋势，故B正确，D错误；t3时刻螺线管中电流为零，但是线圈P中磁通量是变化的，因此此时线圈P中有感应电流，但此时刻二者之间没有相互作用力，即FN＝G，故C正确。
[答案] ABC
【题型6 电磁感应导致相对运动】
【例6】(多选)如图所示，将若干匝线圈固定在光滑绝缘杆上，另一个金属环套在杆上与线圈共轴，当合上开关时线圈中产生磁场，金属环就可被加速弹射出去．现在线圈左侧同一位置处，先后放置形状、大小相同的铜环和铝环(两环分别用横截面积相等的铜和铝导线制成)，且铝的电阻率大于铜的电阻率，闭合开关S的瞬间，下列描述正确的是( )
A．从左侧看环中感应电流沿顺时针方向
B．线圈沿轴向有伸长的趋势
C．铜环受到的安培力大于铝环受到的安培力
D．若金属环出现断裂，不会影响其向左弹射
答案 AC
解析 线圈中通电，由安培定则可知磁场方向向左，通过金属环的磁通量增加，从左侧看环中有顺时针方向的感应电流，故A项正确；同向电流互相吸引，线圈沿轴向有缩短的趋势，B项错误；因铜环的电阻小，铜环中感应电流大，受到的安培力大，C项正确；若金属环出现断裂，就不能构成闭合回路，环中有感应电动势，无感应电流，不受安培力作用，故不会被向左弹出，D项错误．
【变式6-1】电磁弹射的装置是航空母舰上的一种舰载机起飞装置。如图所示的装置也能进行电磁弹射，线圈固定在光滑绝缘杆MN上、导体圆环套在绝缘杆的左端。则下列说法正确的是( )
A．开关闭合，圆环将从M端离开绝缘杆
B．圆环的位置不变，将滑动变阻器的滑片P向左滑动少许，与滑片滑动前相比，闭合开关瞬间，圆环所受的安培力相同
C．如果将电源反接，闭合开关，圆环将向右运动
D．如果将圆环放在线圈的右侧，闭合开关，圆环不会离开绝缘杆
[解析] 闭合开关，线圈中有电流通过，周围产生磁场，穿过圆环的磁通量增加，则由楞次定律可知，圆环将向左运动，从绝缘杆的M端离开，A正确；圆环的位置不变，将P向左滑动少许，电路中的总电阻减小，闭合开关瞬间，线圈中的电流增大，则圆环所受的安培力增大，B错误；如果将电源反接，闭合开关后穿过圆环的磁通量仍增加，则由楞次定律可知，圆环仍从绝缘杆的M端离开，即圆环仍将向左运动，C错误；如果将圆环放在线圈的右侧，闭合开关，由以上分析可知圆环将从绝缘杆的N端离开，D错误。
[答案] A
【变式6-2】如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑片向左滑动，则ab棒和cd棒的运动情况是( )
A．ab棒向左运动，cd向右运动
B．ab棒向右运动，cd向左运动
C．ab棒和cd棒都向右运动
D．ab棒和cd棒保持静止
解析：选A 由安培定则可知，螺线管中磁感线方向向上，金属棒ab、cd所在处的磁感线方向均向下，当滑动变阻器的滑片向左滑动时，螺线管中电流增大，因此磁场变强，即磁感应强度变大，穿过回路的磁通量增大，由楞次定律知，感应电流方向为a→c→d→b→a，由左手定则知，ab棒所受安培力方向向左，cd棒所受安培力方向向右，故ab棒向左运动，cd棒向右运动，故A正确。
【变式6-3】在水平面内有一固定的U型裸金属框架，框架上静止放置一根粗糙的金属杆ab，整个装置放在竖直方向的匀强磁场中，如图所示．下列说法中正确的是( )
A．只有当磁场方向向上且增强，ab杆才可能向左移动
B．只有当磁场方向向下且减弱，ab杆才可能向右移动
C．无论磁场方向如何，只要磁场减弱，ab杆就可能向右移动
D．当磁场变化时，ab杆中一定有电流产生，且一定会移动
答案 C
解析 由楞次定律可知，当闭合回路的磁通量增大时，导体棒将向左移动，阻碍磁通量的增加，当闭合回路的磁通量减小时，导体棒将向右运动，以便阻碍磁通量的减小，与磁场方向无关，故选C.
【题型7 二次感应】
【例7】如图所示，金属棒ab置于水平放置的U形光滑导轨上，在ef右侧存在有界匀强磁场B，磁场方向垂直导轨平面向下，在ef左侧的无磁场区域cdef内有一半径很小的金属圆环L，圆环与导轨在同一平面内．当金属棒ab在水平恒力F作用下从磁场左边界ef处由静止开始向右运动后，下列有关圆环的说法正确的是( )
A．圆环内产生变大的感应电流，圆环有收缩的趋势
B．圆环内产生变大的感应电流，圆环有扩张的趋势
C．圆环内产生变小的感应电流，圆环有收缩的趋势
D．圆环内产生变小的感应电流，圆环有扩张的趋势
答案 C
解析 根据右手定则，当金属棒ab在恒力F的作用下向右运动时， abdc回路中会产生逆时针方向的感应电流，则在圆环处产生垂直于纸面向外的磁场，随着金属棒向右加速运动，abdc回路中的感应电流逐渐增大，穿过圆环的磁通量也逐渐增大，依据楞次定律可知，圆环将有收缩的趋势以阻碍圆环磁通量的增大；abdc回路中的感应电流I＝eq \f(Blv,R)，感应电流的变化率eq \f(ΔI,Δt)＝eq \f(Bla,R)，又由于金属棒向右运动的加速度a减小，所以感应电流的变化率减小，圆环内磁通量的变化率减小，所以在圆环中产生的感应电流不断减小，选项C正确．
【变式7-1】(多选)如图所示，金属导轨上的导体棒ab在匀强磁场中沿导轨做下列哪种运动时，铜制线圈c中将有感应电流产生且被螺线管吸引( )
A．向右做匀速运动
B．向左做减速运动
C．向右做减速运动
D．向右做加速运动
答案 BC
解析 当导体棒向右匀速运动时产生恒定的电流，线圈中的磁通量恒定不变，无感应电流出现，A错误；当导体棒向左减速运动时，由右手定则可判定回路中出现从b→a的感应电流且减小，由安培定则知螺线管中感应电流的磁场向左在减弱，由楞次定律知c中出现顺时针感应电流(从右向左看)且被螺线管吸引，B对；同理可判定C对，D错．
【变式7-2】(多选)如图所示装置中，cd杆原来静止。不计杆与轨道间的摩擦力，当ab杆做如下哪些运动时，cd杆将向右移动( )
A．向右匀速运动 B．向右加速运动
C．向左加速运动 D．向左减速运动
解析：选BD ab匀速运动时，ab中感应电流恒定，L1中磁通量不变，穿过L2的磁通量不变，L2中无感应电流产生，cd保持静止，A错误；ab向右加速运动时，根据右手定则，知在ab杆上产生增大的从a到b的电流，根据安培定则，在L1中产生向上增强的磁场，该磁场向下通过L2，根据楞次定律可知通过cd的感应电流方向向下，由左手定则可知cd向右移动，B正确；同理可得C错误，D正确。
【变式7-3】(多选)如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一如图所示的闭合电路，当PQ在一外力的作用下运动时，MN由静止开始向右运动，则PQ所做的运动可能是( )
A．向右加速运动 B．向左加速运动
C．向右减速运动 D．向左减速运动
[解析] MN由静止开始向右运动，说明MN受到向右的安培力，因为导线ab在MN处的磁场垂直纸面向里eq \(―――――→,\s\up7(左手定则),\s\d5( ))MN中的感应电流方向为M→Neq \(――――→,\s\up7(安培定则))L1中感应电流的磁场方向向上eq \(――――→,\s\up7(楞次定律),\s\d5( ))eq \b\lc\{\rc\ (\a\vs4\al\c1(L2中磁场方向向上减弱,L2中磁场方向向下增强))。若L2中磁场方向向上减弱eq \(――――→,\s\up7(安培定则),\s\d5( ))PQ中电流方向为Q→P且减小eq \(――――→,\s\up7(右手定则),\s\d5( ))向右减速运动；若L2中磁场方向向下增强eq \(――――→,\s\up7(安培定则),\s\d5( ))PQ中电流方向为P→Q且增大eq \(――――→,\s\up7(右手定则),\s\d5( ))向左加速运动。
[答案] BC
【题型8 联系实际】
【例8】厂商通过在手机背面安装感应线圈来实现无线充电，如图是一种结构紧凑的双层感应线圈设计图，a、b为线圈的两端。当线圈处在向上增强的磁场中时，感应电流流向及两线圈之间的安培力方向应为( )
A．从a端流出，两层线圈相互排斥
B．从a端流出，两层线圈相互吸引
C．从b端流出，两层线圈相互排斥
D．从b端流出，两层线圈相互吸引
解析：选D 当线圈处在向上增强的磁场中时，穿过线圈的磁通量向上增加，根据楞次定律可知，产生的感应电流从a端流入，从b端流出；两线圈中的感应电流从上往下看都是顺时针方向，则两线圈相互吸引。故选D。
【变式8-1】(多选)现代科学研究中常要用到高速电子，电子感应加速器就是利用感应电场使电子加速的设备。如图所示，上面为侧视图，上、下为电磁铁的两个磁极，电磁铁螺线管中电流的大小可以变化；下面为磁极之间真空室的俯视图。现有一电子在真空室中做圆周运动，从上往下看，电子沿逆时针方向做加速运动。则下列判断正确的是( )
A．通入螺线管的电流在增强
B．通入螺线管的电流在减弱
C．电子在轨道中做圆周运动的向心力是电场力
D．电子在轨道中加速的驱动力是电场力
解析：选AD 从上往下看电子沿逆时针方向做加速运动，表明感应电场沿顺时针方向。图示电磁铁螺线管电流产生的磁场方向竖直向上，根据楞次定律，当磁场正在增强时，产生的感应电场沿顺时针方向，故A正确，B错误；电子所受感应电场力方向沿轨道切线方向，电子在轨道中做加速圆周运动是由电场力驱动的，C错误，D正确。
【变式8-2】为了测量列车运行的速度和加速度的大小，可采用如图甲所示的装置，它由一块安装在列车车头底部的强磁体和埋设在轨道地面的一组线圈及电流测量记录仪组成(测量记录仪未画出)。当列车经过线圈上方时，线圈中产生的电流被记录下来，P、Q为接测量仪器的端口，若俯视轨道平面磁场垂直地面向下(如图乙所示)。则在列车经过测量线圈的过程中，流经线圈的电流方向( )
A．始终沿逆时针方向
B．先沿逆时针，再沿顺时针方向
C．先沿顺时针，再沿逆时针方向
D．始终沿顺时针方向
解析：选B 列车通过线圈时，穿过线圈的磁通量先增大后减小，根据楞次定律可知线圈中产生的电流先沿逆时针方向，再沿顺时针方向，B正确。
【变式8-3】(多选)如图是生产中常用的一种延时继电器的示意图，铁芯上有两个线圈A和B(构成电磁铁)，线圈A跟电源连接，线圈B的两端接在一起，构成一个闭合回路．下列说法正确的是( )
A．闭合开关S时，B中产生与图示方向相同的感应电流
B．闭合开关S时，B中产生与图示方向相反的感应电流
C．断开开关S时，电磁铁会继续吸住衔铁D一小段时间
D．断开开关S时，弹簧K立即将衔铁D拉起
答案 BC
解析 由题意可知，闭合开关S时，线圈A中产生磁场，穿过线圈B的磁通量要增加，根据楞次定律及右手螺旋定则可知，B中产生与题图方向相反的感应电流，故A错误，B正确；断开开关S时，回路电流减小，铁芯中磁场减小，由楞次定律及右手螺旋定则可知，线圈B产生题图方向的电流，减缓磁场减小的趋势，电磁铁会继续吸住衔铁D一小段时间，故C正确，D错误．
