人教版 (2019)选择性必修 第二册涡流、电磁阻尼和电磁驱动优秀练习题

这是一份人教版 (2019)选择性必修 第二册涡流、电磁阻尼和电磁驱动优秀练习题，文件包含人教版高中物理选修二同步题型训练专题25电磁感应中的图像问题学生版docx、人教版高中物理选修二同步题型训练专题25电磁感应中的图像问题解析版docx等2份试卷配套教学资源，其中试卷共53页， 欢迎下载使用。
TOC \ "1-3" \t "正文,1" \h
\l "_Tc1161" 【题型1 一根导体棒平动切割中的图像问题】

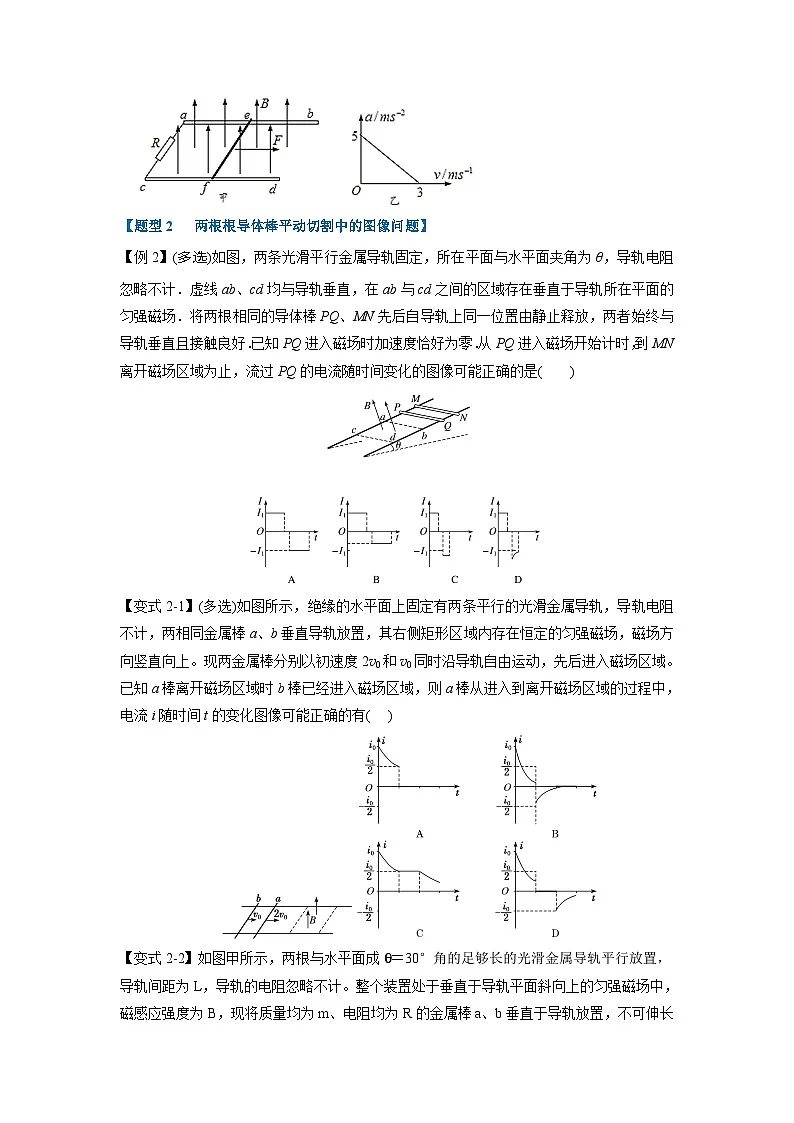

\l "_Tc1161" 【题型2 两根根导体棒平动切割中的图像问题】
\l "_Tc1161" 【题型3 三角形导线框平动切割中的图像问题】
\l "_Tc1161" 【题型4 矩形导线框平动切割中的图像问题】
\l "_Tc25206" 【题型5 感生中的图像问题】
\l "_Tc9103" 【题型6 动生、感生综合的图像问题】
【题型1 一根导体棒平动切割中的图像问题】

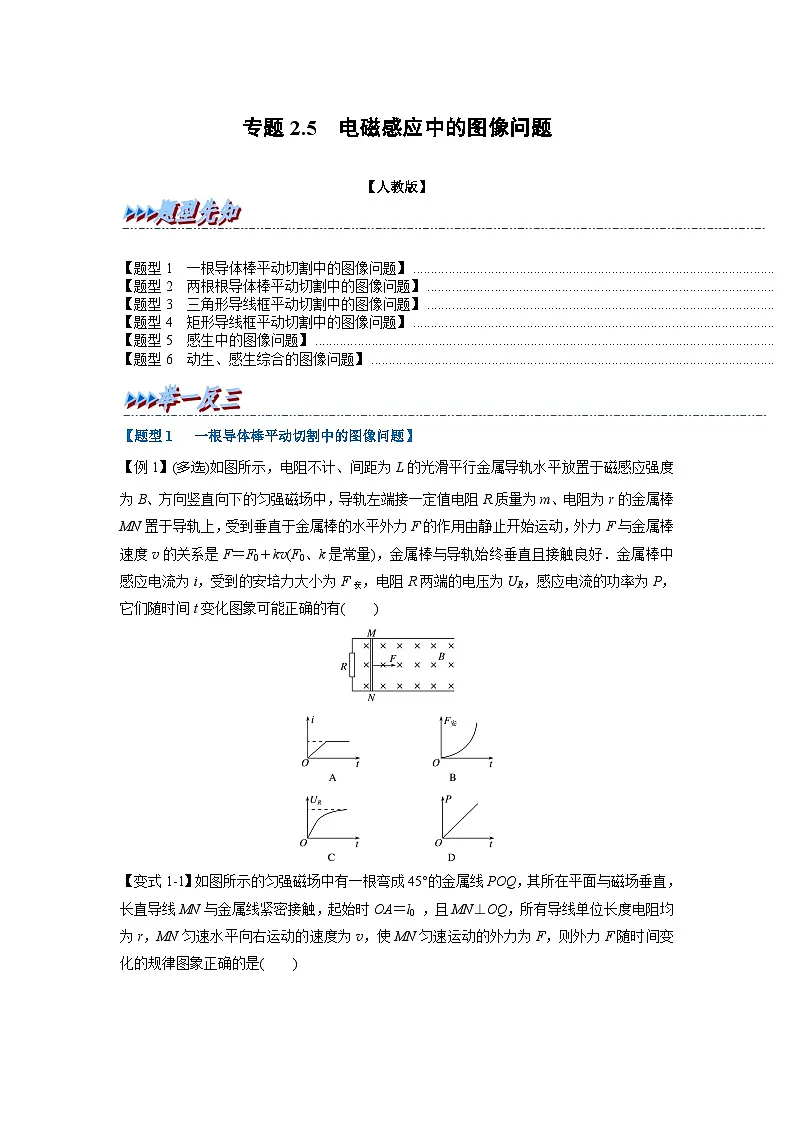

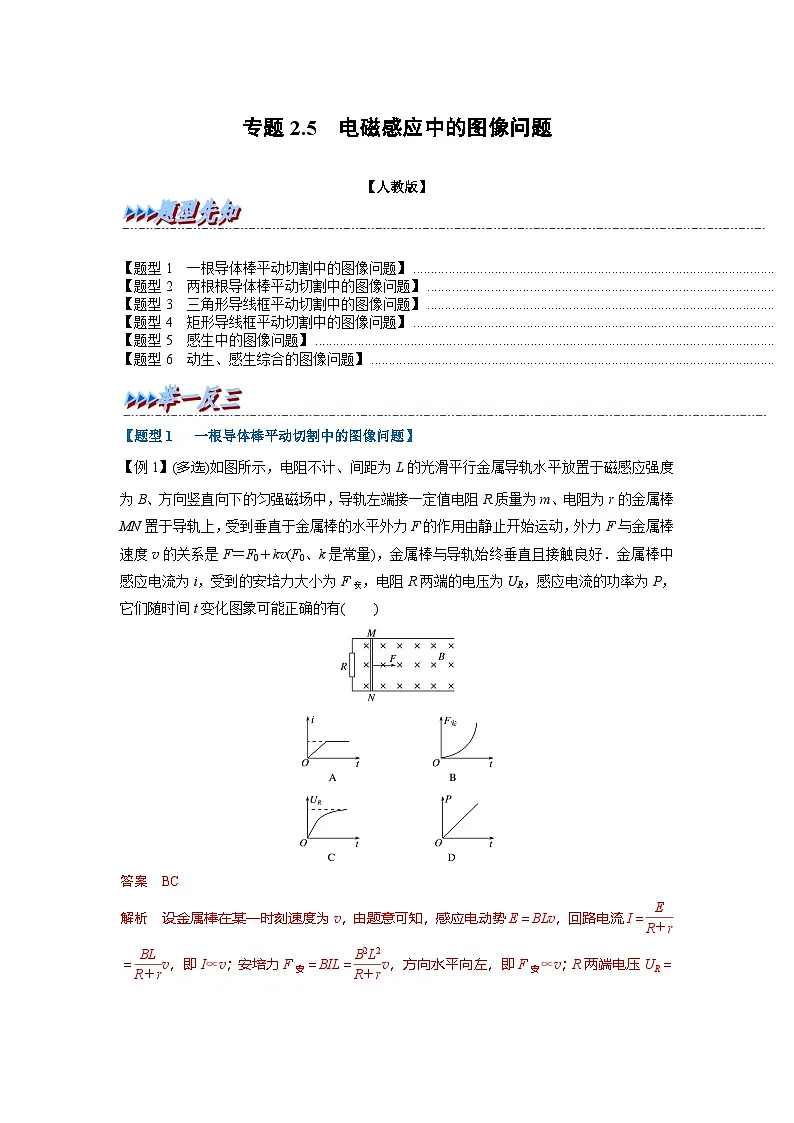

【例1】(多选)如图所示，电阻不计、间距为L的光滑平行金属导轨水平放置于磁感应强度为B、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R.质量为m、电阻为r的金属棒MN置于导轨上，受到垂直于金属棒的水平外力F的作用由静止开始运动，外力F与金属棒速度v的关系是F＝F0＋kv(F0、k是常量)，金属棒与导轨始终垂直且接触良好．金属棒中感应电流为i，受到的安培力大小为F安，电阻R两端的电压为UR，感应电流的功率为P，它们随时间t变化图象可能正确的有( )
答案 BC
解析 设金属棒在某一时刻速度为v，由题意可知，感应电动势E＝BLv，回路电流I＝eq \f(E,R＋r)＝eq \f(BL,R＋r)v，即I∝v；安培力F安＝BIL＝eq \f(B2L2,R＋r)v，方向水平向左，即F安∝v；R两端电压UR＝IR＝eq \f(BLR,R＋r)v，即UR∝v；感应电流功率P＝EI＝eq \f(B2L2,R＋r)v2，即P∝v2.
分析金属棒运动情况，由牛顿运动第二定律可得F0＋kv－eq \f(B2L2,R＋r)v＝ma，即F0＋(k－eq \f(B2L2,R＋r))v＝ma.因为金属棒从静止开始运动，所以F0>0 .
(1)若k＝eq \f(B2L2,R＋r)，金属棒水平向右做匀加速直线运动．所以在此情况下没有选项符合；
(2)若k>eq \f(B2L2,R＋r)，F合随v增大而增大，即a随v增大而增大，说明金属棒在做加速度增大的加速运动，根据四个物理量与速度的关系可知B选项符合；
(3)若k
