苏科版2025年九年级中考物理专题练习——电路故障分析与动态电路（附答案）

这是一份苏科版2025年九年级中考物理专题练习——电路故障分析与动态电路（附答案），共6页。试卷主要包含了填空题，选择题，实验题等内容，欢迎下载使用。
一、填空题

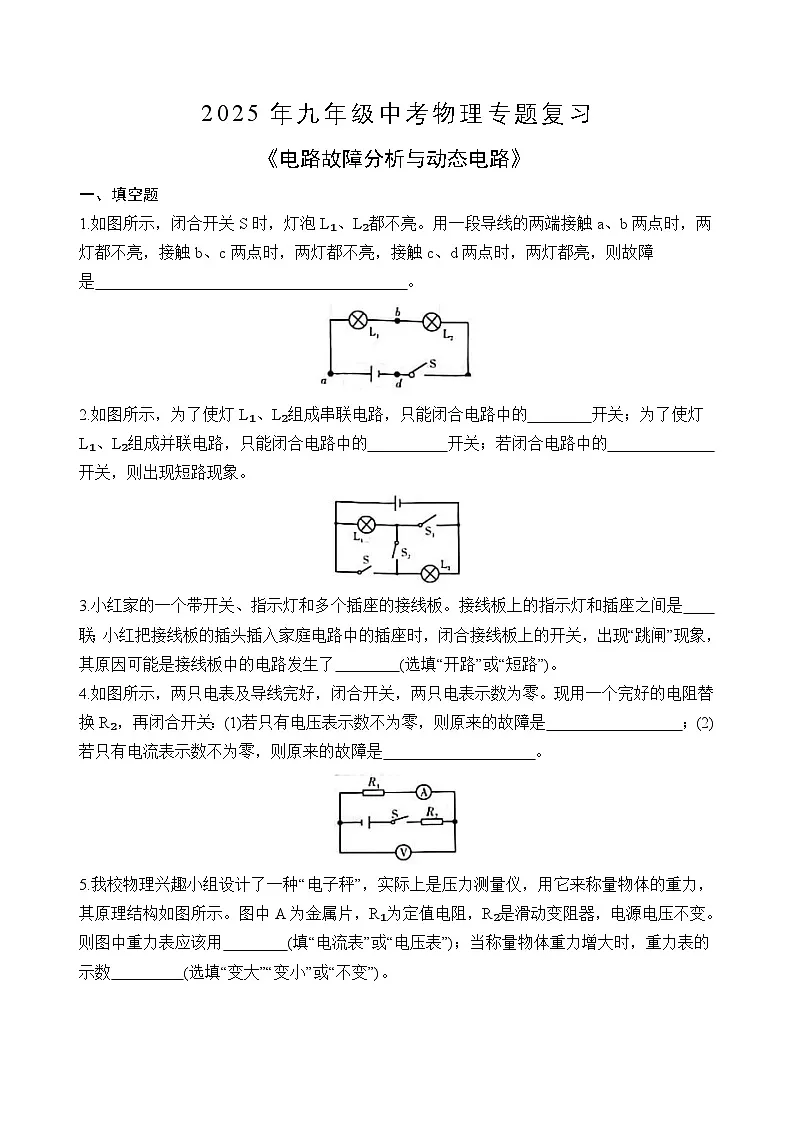

1.如图所示，闭合开关S时，灯泡L₁、L₂都不亮。用一段导线的两端接触a、b两点时，两灯都不亮，接触b、c两点时，两灯都不亮，接触c、d两点时，两灯都亮，则故障是 。

2.如图所示，为了使灯L₁、L₂组成串联电路，只能闭合电路中的 开关；为了使灯L₁、L₂组成并联电路，只能闭合电路中的 开关；若闭合电路中的 开关，则出现短路现象。
3.小红家的一个带开关、指示灯和多个插座的接线板。接线板上的指示灯和插座之间是 联；小红把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现“跳闸”现象，其原因可能是接线板中的电路发生了 (选填“开路”或“短路”)。
4.如图所示，两只电表及导线完好，闭合开关，两只电表示数为零。现用一个完好的电阻替换R₂，再闭合开关：(1)若只有电压表示数不为零，则原来的故障是 ；(2)若只有电流表示数不为零，则原来的故障是 。
5.我校物理兴趣小组设计了一种“电子秤”，实际上是压力测量仪，用它来称量物体的重力，其原理结构如图所示。图中A为金属片，R₁为定值电阻，R₂是滑动变阻器，电源电压不变。则图中重力表应该用 (填“电流表”或“电压表”)；当称量物体重力增大时，重力表的示数 (选填“变大”“变小”或“不变”)。
二、选择题

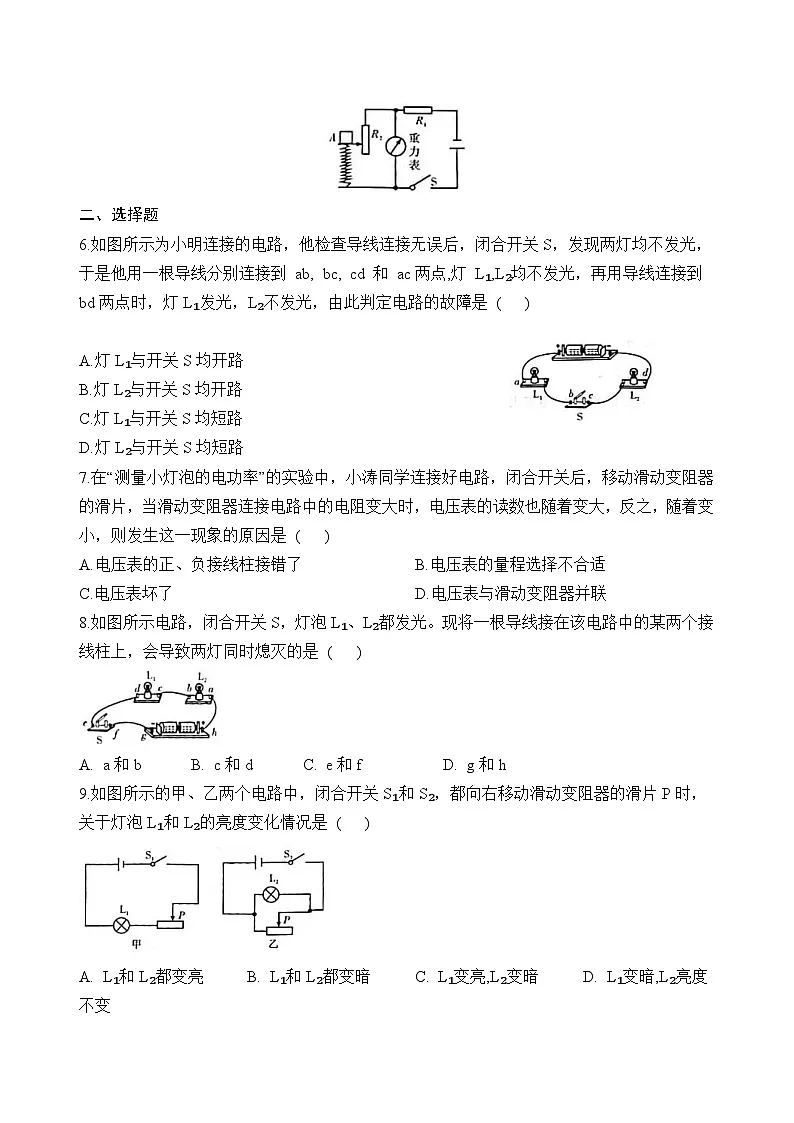

6.如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到 ab, bc, cd 和 ac两点,灯 L₁,L₂均不发光，再用导线连接到 bd两点时，灯L₁发光，L₂不发光，由此判定电路的故障是 ( )
A.灯L₁与开关S均开路
B.灯L₂与开关S均开路
C.灯L₁与开关S均短路
D.灯L₂与开关S均短路
7.在“测量小灯泡的电功率”的实验中，小涛同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连接电路中的电阻变大时，电压表的读数也随着变大，反之，随着变小，则发生这一现象的原因是 ( )
A.电压表的正、负接线柱接错了B.电压表的量程选择不合适
C.电压表坏了D.电压表与滑动变阻器并联
8.如图所示电路，闭合开关S，灯泡L₁、L₂都发光。现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是 ( )
A. a和bB. c和dC. e和fD. g和h
9.如图所示的甲、乙两个电路中，闭合开关S₁和S₂，都向右移动滑动变阻器的滑片P时，关于灯泡L₁和L₂的亮度变化情况是 ( )
A. L₁和L₂都变亮B. L₁和L₂都变暗C. L₁变亮,L₂变暗D. L₁变暗,L₂亮度不变

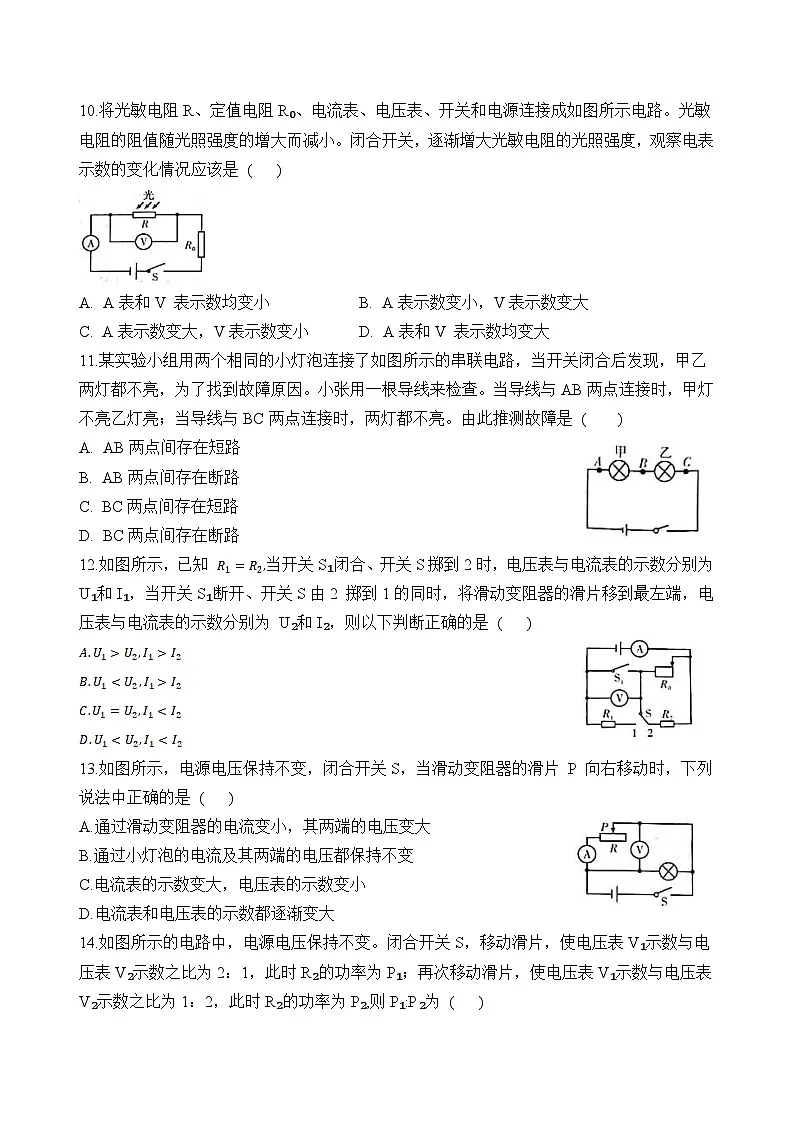

10.将光敏电阻R、定值电阻R₀、电流表、电压表、开关和电源连接成如图所示电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是 ( )
A. A表和V 表示数均变小B. A表示数变小，V表示数变大
C. A表示数变大，V表示数变小D. A表和V 表示数均变大
11.某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因。小张用一根导线来检查。当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮。由此推测故障是 ( )
A. AB两点间存在短路
B. AB两点间存在断路
C. BC两点间存在短路
D. BC两点间存在断路
12.如图所示，已知 当开关S₁闭合、开关S掷到2时，电压表与电流表的示数分别为 U₁和I₁，当开关S₁断开、开关S由2 掷到1的同时，将滑动变阻器的滑片移到最左端，电压表与电流表的示数分别为 U₂和I₂，则以下判断正确的是 ( )
13.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片 P 向右移动时，下列说法中正确的是 ( )
A.通过滑动变阻器的电流变小，其两端的电压变大
B.通过小灯泡的电流及其两端的电压都保持不变
C.电流表的示数变大，电压表的示数变小
D.电流表和电压表的示数都逐渐变大
14.如图所示的电路中，电源电压保持不变。闭合开关S，移动滑片，使电压表V₁示数与电压表V₂示数之比为2：1，此时R₂的功率为P₁；再次移动滑片，使电压表V₁示数与电压表 V₂示数之比为1：2，此时R₂的功率为P₂,则P₁:P₂为 ( )
A.1:4B.1:2C.1:1D.4:1
三、实验题
15.某课外科技小组设计了如图所示的电路来测量电源U 和待测电阻Rₓ的值，已知滑动变阻器的最大阻值为20Ω，其实验步骤如下：
(1)这个小组的同学按电路图连接好电路后，将滑动变阻器滑片 P 滑到最右端b点，闭合开关S₁，断开开关S₂，无论怎样移动滑片P发现电压表示数但始终保持不变。电路故障的原因可能是 (写出一种原因即可)；
(2)排除故障后，将滑动变阻器的滑片P 滑到最右端的b点，闭合开关S₁和S₂。电压表的示数为3 V；再断开开关S₂，此时电压表的示数为2.4V，则电源电压U= V,待测电阻.
16.某校实验小组在“用电流表和电压表测电阻”的实验中，所用的电源电压为6V，待测电阻约为15Ω。
(1)甲同学连接的部分电路如图所示。请将电路连接完整；
(2)乙同学测的是小灯泡电阻，其他器材和电路与甲同学的相同。当他闭合开关后，发现电流表指针有明显偏转，而电压表指针未动或几乎未动，请你分析产生这类现象的原因有哪些?
① ;
② ;
③ 。参考答案
一、1. c、d间出现了断路(或开关S接触不良)
2. S₂ S、S₁S、S₁、S₂
3.并 短路
4. R₁、R₂都断路 R₂断路和R₁短路
5.电压表 变大
二、6. B 7. D 8. D 9. D 10. C 11. B 12. B 13. B14. C
三、15.(1)滑动变阻器同时接了下面两个接线柱 (2)3 5
16.(1)如图所示。
(2)①灯泡短路 ②灯泡电阻值太小 ③电压表接线柱接触不良，未将电压表接入电路
