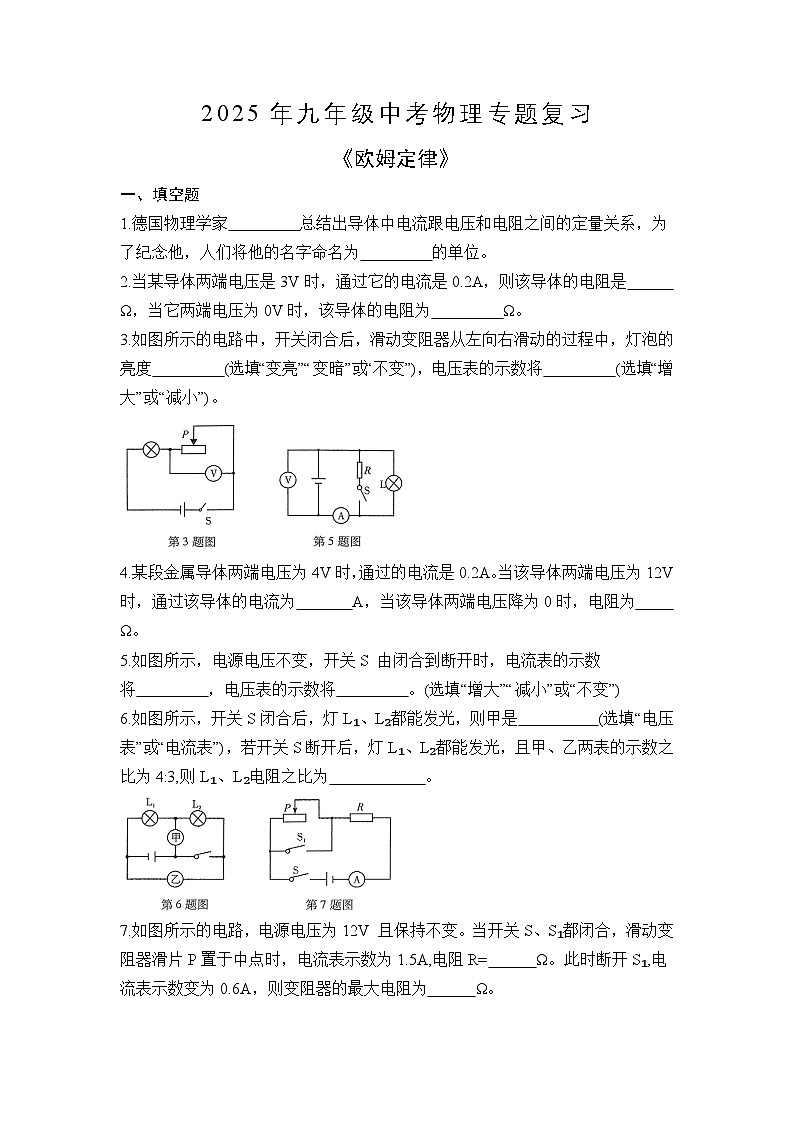

苏科版2025年九年级中考物理专题练习——欧姆定律（附答案）

这是一份苏科版2025年九年级中考物理专题练习——欧姆定律（附答案），共6页。试卷主要包含了填空题，选择题，解答题等内容，欢迎下载使用。
一、填空题
1.德国物理学家 总结出导体中电流跟电压和电阻之间的定量关系，为了纪念他，人们将他的名字命名为 的单位。
2.当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是 Ω，当它两端电压为0V时，该导体的电阻为 Ω。
3.如图所示的电路中，开关闭合后，滑动变阻器从左向右滑动的过程中，灯泡的亮度 (选填“变亮”“变暗”或“不变”)，电压表的示数将 (选填“增大”或“减小”)。
4.某段金属导体两端电压为4V时，通过的电流是0.2A。当该导体两端电压为12V时，通过该导体的电流为 A，当该导体两端电压降为0时，电阻为 Ω。
5.如图所示，电源电压不变，开关S 由闭合到断开时，电流表的示数将 ，电压表的示数将 。(选填“增大”“减小”或“不变”)
6.如图所示，开关S闭合后，灯L₁、L₂都能发光，则甲是 (选填“电压表”或“电流表”)，若开关S断开后，灯L₁、L₂都能发光，且甲、乙两表的示数之比为4:3,则L₁、L₂电阻之比为 。
7.如图所示的电路，电源电压为12V 且保持不变。当开关S、S₁都闭合，滑动变阻器滑片P置于中点时，电流表示数为1.5A,电阻R= Ω。此时断开S₁,电流表示数变为0.6A，则变阻器的最大电阻为 Ω。

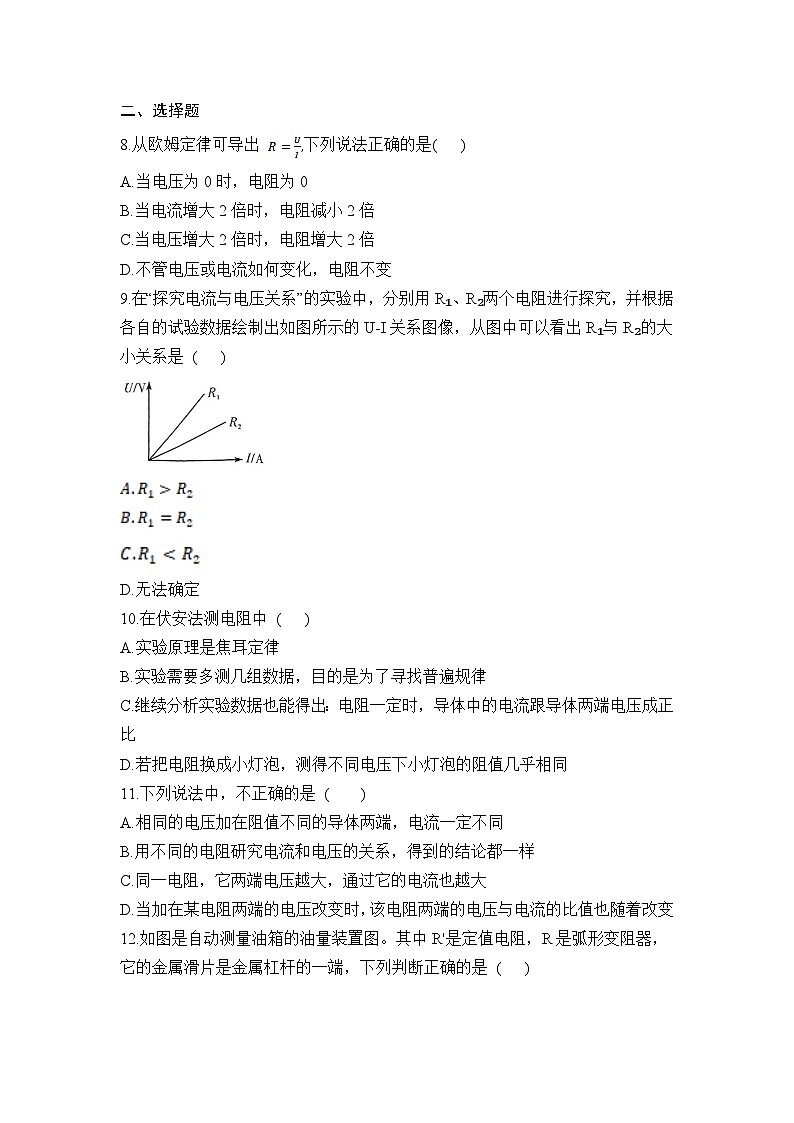

二、选择题
8.从欧姆定律可导出 下列说法正确的是( )
A.当电压为0时，电阻为0
B.当电流增大2倍时，电阻减小2倍
C.当电压增大2倍时，电阻增大2倍
D.不管电压或电流如何变化，电阻不变
9.在“探究电流与电压关系”的实验中，分别用R₁、R₂两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U-I关系图像，从图中可以看出R₁与R₂的大小关系是 ( )

D.无法确定
10.在伏安法测电阻中 ( )
A.实验原理是焦耳定律
B.实验需要多测几组数据，目的是为了寻找普遍规律
C.继续分析实验数据也能得出：电阻一定时，导体中的电流跟导体两端电压成正比
D.若把电阻换成小灯泡，测得不同电压下小灯泡的阻值几乎相同
11.下列说法中，不正确的是 ( )
A.相同的电压加在阻值不同的导体两端，电流一定不同
B.用不同的电阻研究电流和电压的关系，得到的结论都一样
C.同一电阻，它两端电压越大，通过它的电流也越大
D.当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变

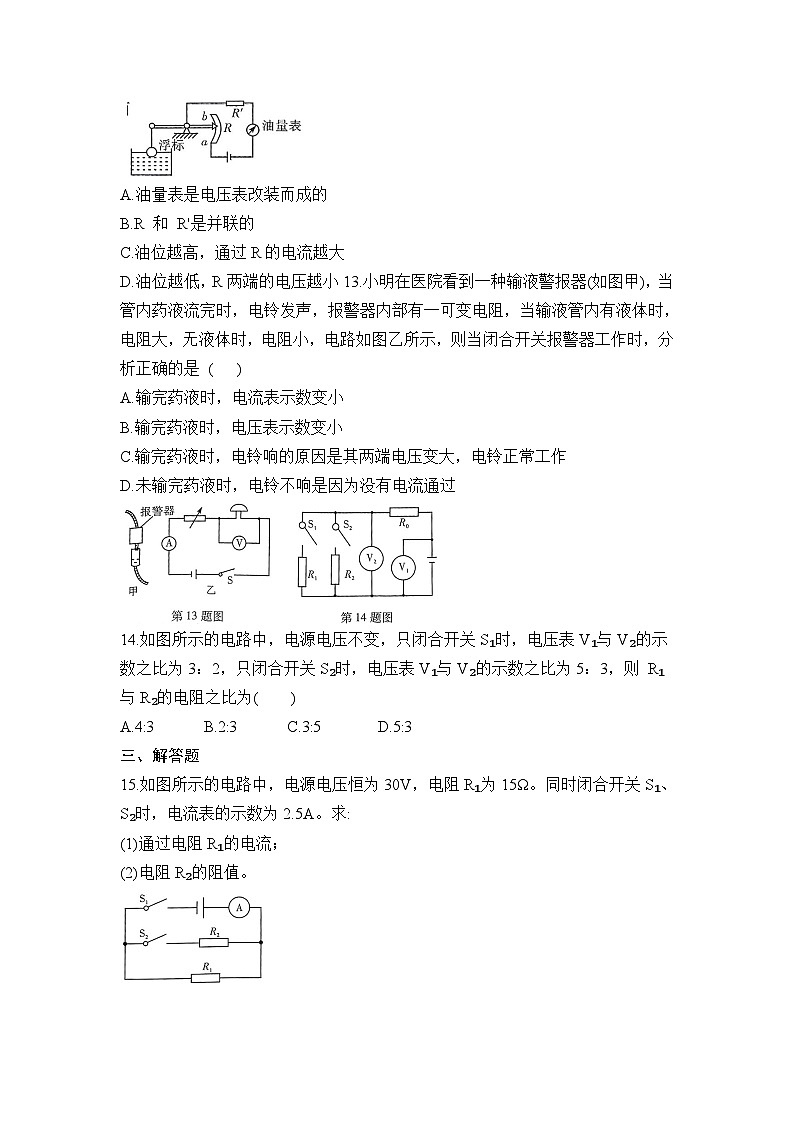

12.如图是自动测量油箱的油量装置图。其中R'是定值电阻，R是弧形变阻器，它的金属滑片是金属杠杆的一端，下列判断正确的是 ( )

A.油量表是电压表改装而成的
B.R 和 R'是并联的
C.油位越高，通过R的电流越大
D.油位越低，R两端的电压越小13.小明在医院看到一种输液警报器(如图甲)，当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是 ( )
A.输完药液时，电流表示数变小
B.输完药液时，电压表示数变小
C.输完药液时，电铃响的原因是其两端电压变大，电铃正常工作
D.未输完药液时，电铃不响是因为没有电流通过
14.如图所示的电路中，电源电压不变，只闭合开关S₁时，电压表V₁与V₂的示数之比为3：2，只闭合开关S₂时，电压表V₁与V₂的示数之比为5：3，则 R₁与R₂的电阻之比为( )
A.4:3 B.2:3 C.3:5 D.5:3
三、解答题
15.如图所示的电路中，电源电压恒为30V，电阻R₁为15Ω。同时闭合开关S₁、S₂时，电流表的示数为2.5A。求:
(1)通过电阻R₁的电流；
(2)电阻R₂的阻值。
16.如图所示，已知电源电压为 U，三个电源的阻值分别为R₁、R₂和R₃,求:
(1)当S₁、S₂均断开，电流表和电压表的示数；
(2)当S₁、S₂均闭合时，电压表和电流表的示数。
17.小明在研究并联电路中的电压关系时发现在电源两端多并联一个电灯其两端的电压就会减少一些，于是他查阅了有关资料：原来干电池本身也具有一定的电阻。实际使用时，可以把干电池看成一个理想的电源(即电阻为零)和一个电阻串联组成(如图a),在图b中设每盏灯的电阻均为4Ω,r=2Ω,U=1.5V，试求亮一盏灯和两盏灯时灯泡两端的电压。
参考答案
一、1.欧姆 电阻 2.15 15 3.变暗 增大 4.0.6 205.减小 不变 6.电压表 3:1 7.8 24
二、8. D 9. A 10. C 11. D 12. C 13. C 14. A
三、15.解：由电路图可知，同时闭合开关S₁、S₂时，R₁与R₂并联，电流表测干路电流。
(1)因并联电路中各支路两端的电压相等，所以，通过电阻R₁的电流
(2)因并联电路中干路电流等于各支路电流之和，
所以，通过电阻R₂的电流：
则电阻R₂的阻值：
答：(1)通过电阻R₁的电流为2A；(2)电阻 R₂的阻值为60Ω。
16.解:(1)当S₁、S₂均断开时,R₂与R₃串联,电压表测R₂两端的电压，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中电流表的示数： 电压表的示数：
(2)当S₁、S₂均闭合时，R₁与R₂并联，电压表测电源的电压，电流表测干路电流，则电压表的示数为U，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻： 电流表的示数：

答：(1)当S₁、S₂均断开，电流表的示数为 电压表的示数为 ;(2)当S₁、S₂均闭合时,电压表的示数为 U,
电流表的示数为
17.解：①闭合任何一个开关时，灯泡与电源的内阻串联，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：1 灯泡两端的电压： ×4Ω=1V;
②两个开关同时闭合时，两灯泡并联后再与电源的内阻串联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，并联部分的电阻：
电路中的电流：
因并联电路中各支路两端的电压相等，所以，亮两盏灯时灯泡两端的电压：

答：亮一盏灯和亮两盏灯时灯泡两端的电压分别为1V、0.75V。
