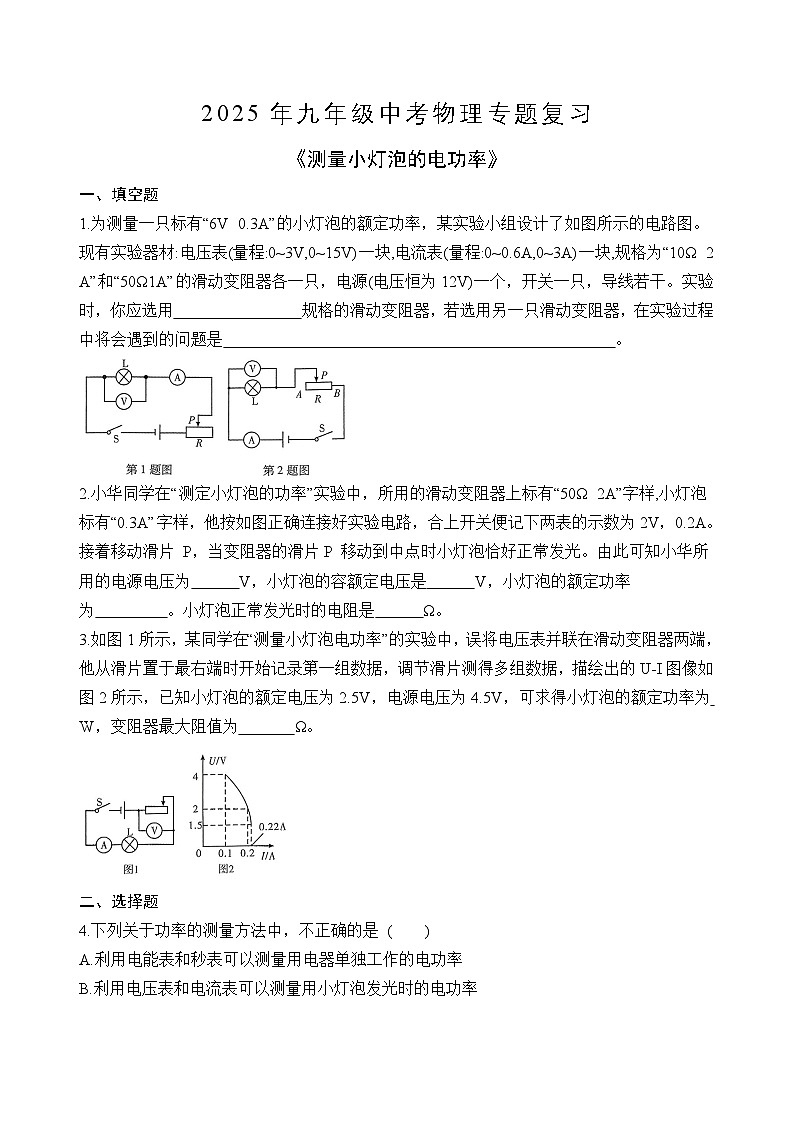

苏科版2025年九年级中考物理专题练习——测量小灯泡的电功率（附答案）

这是一份苏科版2025年九年级中考物理专题练习——测量小灯泡的电功率（附答案），共5页。试卷主要包含了填空题，选择题，实验题等内容，欢迎下载使用。
一、填空题
1.为测量一只标有“6V 0.3A”的小灯泡的额定功率，某实验小组设计了如图所示的电路图。现有实验器材:电压表(量程:0~3V,0~15V)一块,电流表(量程:0~0.6A,0~3A)一块,规格为“10Ω 2A”和“50Ω1A”的滑动变阻器各一只，电源(电压恒为12V)一个，开关一只，导线若干。实验时，你应选用 规格的滑动变阻器，若选用另一只滑动变阻器，在实验过程中将会遇到的问题是 。
2.小华同学在“测定小灯泡的功率”实验中，所用的滑动变阻器上标有“50Ω 2A”字样,小灯泡标有“0.3A”字样，他按如图正确连接好实验电路，合上开关便记下两表的示数为2V，0.2A。接着移动滑片 P，当变阻器的滑片P 移动到中点时小灯泡恰好正常发光。由此可知小华所用的电源电压为 V，小灯泡的容额定电压是 V，小灯泡的额定功率为 。小灯泡正常发光时的电阻是 Ω。
3.如图1所示，某同学在“测量小灯泡电功率”的实验中，误将电压表并联在滑动变阻器两端，他从滑片置于最右端时开始记录第一组数据，调节滑片测得多组数据，描绘出的U-I图像如图2所示，已知小灯泡的额定电压为2.5V，电源电压为4.5V，可求得小灯泡的额定功率为 W，变阻器最大阻值为 Ω。
二、选择题
4.下列关于功率的测量方法中，不正确的是 ( )
A.利用电能表和秒表可以测量用电器单独工作的电功率
B.利用电压表和电流表可以测量用小灯泡发光时的电功率

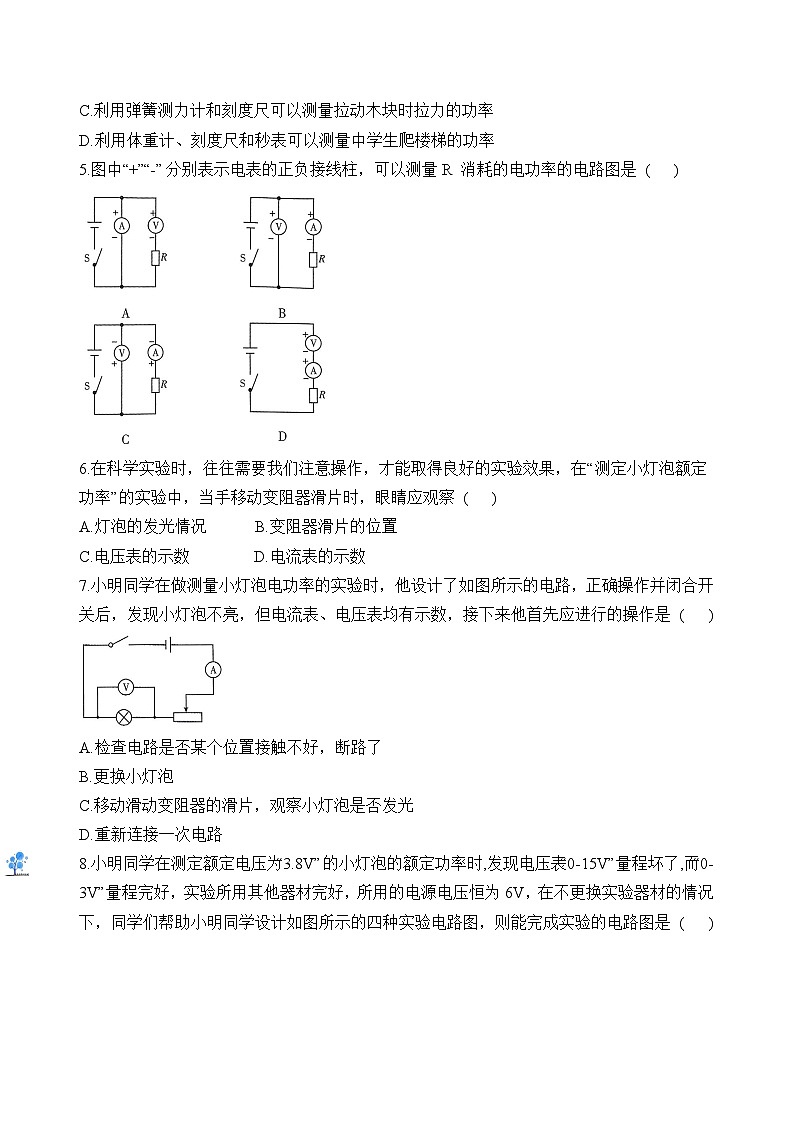

C.利用弹簧测力计和刻度尺可以测量拉动木块时拉力的功率
D.利用体重计、刻度尺和秒表可以测量中学生爬楼梯的功率
5.图中“+”“-”分别表示电表的正负接线柱，可以测量R 消耗的电功率的电路图是 ( )
6.在科学实验时，往往需要我们注意操作，才能取得良好的实验效果，在“测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察 ( )
A.灯泡的发光情况 B.变阻器滑片的位置
C.电压表的示数 D.电流表的示数
7.小明同学在做测量小灯泡电功率的实验时，他设计了如图所示的电路，正确操作并闭合开关后，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是 ( )
A.检查电路是否某个位置接触不好，断路了
B.更换小灯泡
C.移动滑动变阻器的滑片，观察小灯泡是否发光
D.重新连接一次电路
8.小明同学在测定额定电压为“3.8V”的小灯泡的额定功率时,发现电压表“0-15V”量程坏了,而“0-3V”量程完好，实验所用其他器材完好，所用的电源电压恒为6V，在不更换实验器材的情况下，同学们帮助小明同学设计如图所示的四种实验电路图，则能完成实验的电路图是 ( )
9.如图甲在“测量小灯泡的额定功率”实验中，灯泡额定电压为6V，额定功率在7~12W 之间，电路连接正确且电流表和电压表的量程在连接中也做出正确的选择，实验中当将变阻器的滑片滑到某处时两表的示数如图乙所示，则 ( )
A.灯泡的额定功率为7.5W
B.在1V时灯泡的功率为7.5W
C.在5V时灯泡的功率为7.5W
D.在5V时灯泡的功率为1.5W
三、实验题
10.“测量小灯泡电功率”的实验电路如图甲所示。电源电压为3V，小灯泡的额定电压为2.5V。
(1)闭合开关前，滑动变阻器的滑片P 应置于 端(选填“A”或“B”),目的是 ;
(2)实验中，闭合开关，移动滑片 P到某个位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P 向 (选填“A”或“B”)端移动，使电压表的示数为 V，这时电流表的示数如图乙所示，读数为 A，则小灯泡的额定功率为 W；
(3)此实验还可以只用电流表而不用电压表也能测灯泡额定功率，其电路如图丙所示， 其中关键的一步是必须调节滑动变阻器，使电流表 A₂的示数为 A时，再读出电流表A₁的示数，才能计算出小灯泡的额定功率。
11.在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V(灯丝电阻约为12Ω)。
(1)为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用 ；
A. “10Ω0.4A”的滑动变阻器
B. “20Ω0.4A”的滑动变阻器
(2)用笔画线代替导线，将图甲所示的实物电路连接完整；
(3)闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障的原因是 。
(4)排除故障后，闭合开关，移动滑片，发现电压表的示数如图乙所示，其读数是 V，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向 (选填“A”或“B”)端移动。
(5)通过灯泡的电流随它两端电压变化如图丙所示，分析图像可知，该灯泡正常发光时的电阻是 Ω,额定功率为 W。参考答案
一、填空题
1.“50Ω 1A” 灯泡两端的电压始终高于额定电压，可能烧坏灯泡
2. 12 4.5 1.35W 15
3. 0.5 40
二、选择题
4. C 5. B 6. C 7. C 8. B 9. C
三、实验题
10.(1)A 保护电路 (2)B 2.5 0.32 0.8(3)0.25
11.(1)B (2)如图所示
(3)小灯泡断路 (4)2.2 B (5)12.5 0.5
