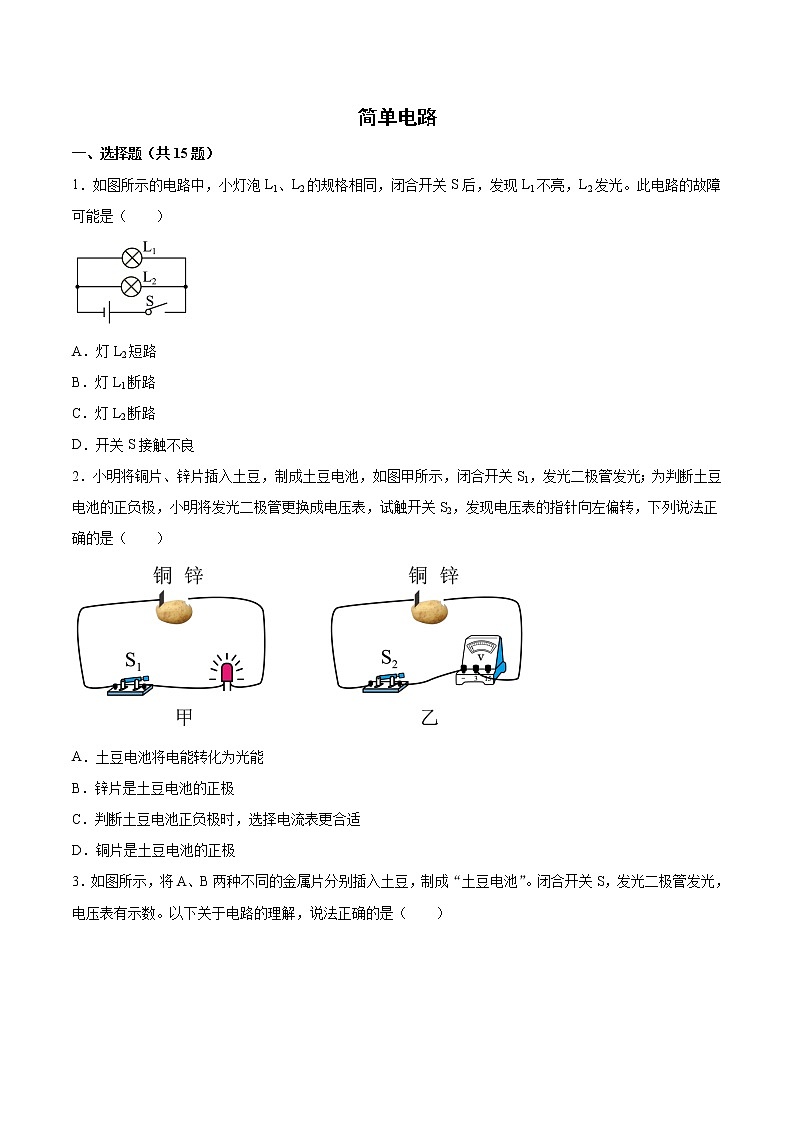

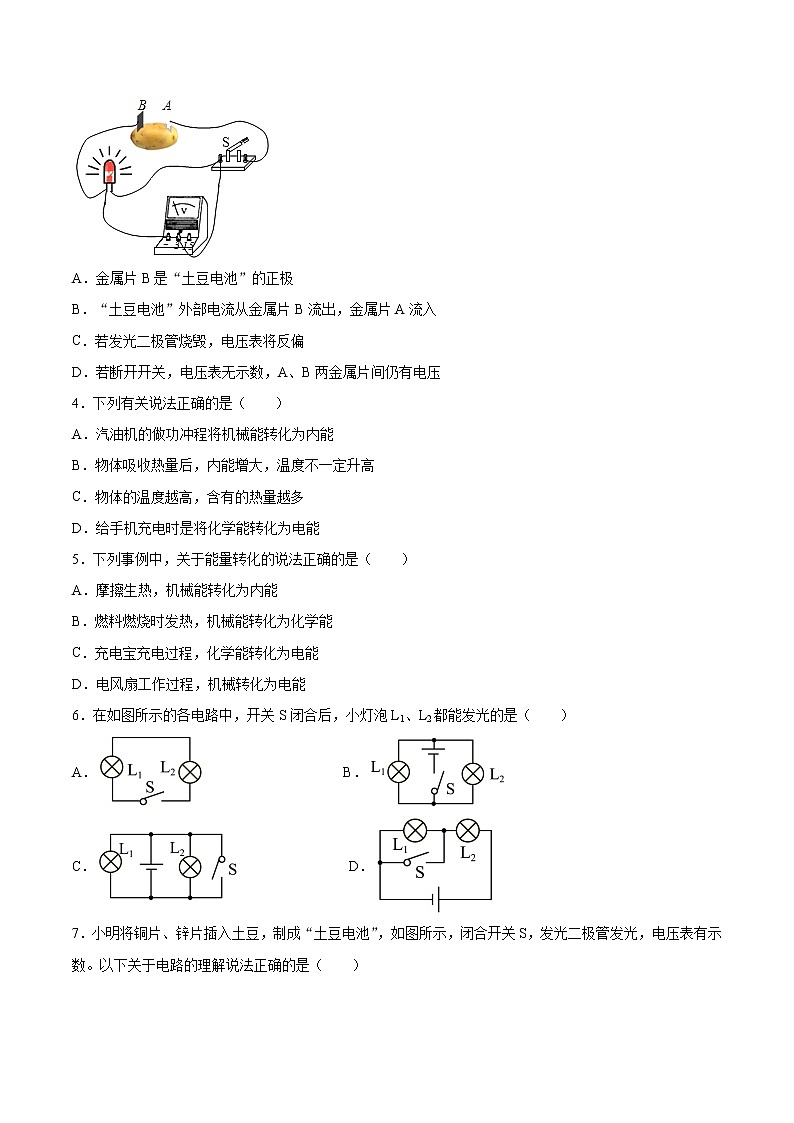

2022年中考物理知识点二轮复习专题练习——简单电路

这是一份2022年中考物理知识点二轮复习专题练习——简单电路，共15页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
简单电路一、选择题（共15题）1．如图所示的电路中，小灯泡L1、L2的规格相同，闭合开关S后，发现L1不亮，L2发光。此电路的故障可能是（　　）A．灯L2短路B．灯L1断路C．灯L2断路D．开关S接触不良2．小明将铜片、锌片插入土豆，制成土豆电池，如图甲所示，闭合开关S1，发光二极管发光；为判断土豆电池的正负极，小明将发光二极管更换成电压表，试触开关S2，发现电压表的指针向左偏转，下列说法正确的是（　　）A．土豆电池将电能转化为光能B．锌片是土豆电池的正极C．判断土豆电池正负极时，选择电流表更合适D．铜片是土豆电池的正极3．如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解，说法正确的是（　　）A．金属片B是“土豆电池”的正极B．“土豆电池”外部电流从金属片B流出，金属片A流入C．若发光二极管烧毁，电压表将反偏D．若断开开关，电压表无示数，A、B两金属片间仍有电压4．下列有关说法正确的是（　　）A．汽油机的做功冲程将机械能转化为内能B．物体吸收热量后，内能增大，温度不一定升高C．物体的温度越高，含有的热量越多D．给手机充电时是将化学能转化为电能5．下列事例中，关于能量转化的说法正确的是（　　）A．摩擦生热，机械能转化为内能B．燃料燃烧时发热，机械能转化为化学能C．充电宝充电过程，化学能转化为电能D．电风扇工作过程，机械转化为电能6．在如图所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的是（　　）A．                    B． C． D．7．小明将铜片、锌片插入土豆，制成“土豆电池”，如图所示，闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解说法正确的是（　　）A．金属片B是电源的正极B．若断开开关，A、B两金属片间没有电压C．若发光二极管断路，电压表没有示数D．“电池”外部，电流的方向是从A金属片经二极管到B金属片8．如图所示的电路中，闭合开关S后，灯泡L1、L2都发光，一段时间后，其中L1突然熄灭，发现其中一个电表示数增大，另一个电表示数减小，用一个检验灯并联在L2两端，L1和检验灯发光，若电路只有一处故障，则产生这一现象的原因可能是（　　）A．灯泡L1短路 B．灯泡L2短路 C．灯泡L1断路 D．灯泡L2断路9．如图所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（　　）A．灯L1短路 B．灯L2短路 C．灯L1开路 D．灯L2开路10．在如图所示电路中，电源电压为6V。当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（　　）A．灯L1处短路 B．灯L2处短路 C．灯L1处断路 D．灯L2处断路11．如图示，一个移动电源正在给手机电池充电，此时该手机的电池相当于（　　）A．用电器 B．开关 C．导线 D．电源12．如图所示的四个电路中，开关S闭合后，小灯泡L1、L2并联的电路是（　　）A． B． C． D．13．下列实物图中，与电路图对应的是（　　）A． B． B．C． D．14．如图所示，关于手机的使用和充电情况，下列说法中正确的是（　　）A．使用时，手机的电池相当于用电器 B．使用时，手机电池将化学能转化为电能C．充电时，手机的电池相当于电源 D．充电时，将内能转化为电能15．如图所示，用导线把灯泡电池和四种物品分别相连，灯泡一定不发光的是（　　）A． B． C． D．二、非选择题16．截止2021年12月，临沂市市辖区共计建成公共充电站44座，充电桩44054个。（1）电动汽车充电时，将电能转化为___________能；此时，电动汽车的电池组相当于___________（选填“电源”或“用电器”）；（2）充电时，需要扫描二维码并充值才能充电，二维码相当于基本电路中的___________；各充电桩之间是___________联的；（3）电动汽车的主要部件是电动机，它工作时将___________能转化为机械能。17．如图所示，小明将A、B两个金属片分别插入土豆，制成“土豆电池”，闭合开关S，发光二极管发光，电压表有示数。A、B金属片是______（同种/不同）材质，其中发光二极管是由______（超导体/绝缘体/半导体）制成的，若二极管断路，则电压表______（有/没有）示数。18．如图所示的电路，不允许同时闭合的开关是______，若要L1与L2构成并联电路，应闭合的开关是______，若只闭合S1，则______灯发光。19．小凯同学制作了柠檬电池，并与电压表接在一起，如图1所示。（1）这个水果电池的正极是________板（选填“A”或“B”）。水果电池是把________能转化为________能的装置。（2）小凯按图2所示，把完好的发光二极管接在这个水果电池上，发现发光二极管不亮，其原因可能是________。20．认真观察图甲，分析并解答下面的问题：（1）当只闭合S1时，若电流表A1的示数为0.5A，则通过L1的电流是多少？（2）当只闭合S1、S2时，电流表A2示数如图乙所示，电流表A1的示数为0.8A，则通过L1，L2的电流分别是多少？（3）当开关S1、S2、S3都闭合时会出现什么情况？21．小王同学在一次实验中连接了如图所示的电路，在下列情况下：（1）当S1闭合，S2和S3都断开时，通过灯泡L1的电流为1A，求电流表A1和A2的示数；（2）当S2和S3闭合、S1断开时，电流表A1和A2的示数分别为4.5A和1.5A，求通过灯泡L1的电流；（3）若将S1、S2和S3同时闭合会发生什么现象？22．在如图所示的电路中，和是两个完全相同的灯泡。求：（1）只闭合时，若电流表的示数为0.28A，则通过和的电流分别是多少？（2）只闭合时，若电流表的示数为0.49A，则通过和的电流分别是多少？（3）能不能同时闭合开关、和？为什么？23．如图所示的电路中，定值电阻R0为20Ω，电源两端电压为3V并保持不变。闭合开关S，调节滑动变阻器RP使电压表示数为2V。(1)画出等效电路图；(2)求RP接入电路的阻值。
参考答案1．B【详解】A．该电路是并联电路，当灯L2短路时，电源被短路，两个灯泡都不亮，甚至可能烧坏电源，故A不符合题意；B．如果灯L1断路，灯L1不亮，并联电路各个支路用电器互不影响，所以灯L2发光，故B符合题意；C．如果灯L2断路，灯L2不发光，并联电路各个支路用电器互不影响，所以灯L1发光，故C不符合题意；D．如果开关S接触不良，电路断路，两个灯泡都不发光，故D不符合题意。故选B。2．D【详解】A．在如图甲所示的工作过程中，其能量转化方式主要是土豆中的化学能，转化为电能，再转化为二极管的光能，故A错误；BD．如图乙所示，电压表的指针向左偏转，说明电压表的正负极接反了，可判断铜片是土豆电池的正极，锌片是土豆电池的负极，故B错误，D正确。C．电流表不能直接接到电源两极上，会造成电流过大，烧坏电流表，所以判断土豆电池正负极时，不能选择电流表，故C错误。故选D。3．D【详解】A．由于电流从电压表的正接线柱流入，负接线柱流出，故A为土豆电池的正极，B为负极，故A错误；B．“土豆电池”的A为正极，B为负极，其外部电流从金属片A流出，金属片B流入，故B错误；C．若发光二极管烧毁，电压表将测量电源电压，但是由于该电池的正负极没有变化，故电压表的指针不会反偏，故C错误；D．若断开开关，没有电流经过电压表，则电压表无示数，虽然此时电池虽然没有接入电路，电压仍然存在，故水果电池的A、B间存在电压，故D正确。故选D。4．B【详解】A．汽油机的做功冲程，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，高温高压气体推动活塞向下运动，带动曲轴转动，对外做功，将内能转化为机械能，故A错误；B．物体吸热时，内能增大，温度不一定升高，如晶体熔化，吸热但温度保持不变，故B正确；C．热量是过程量，只能说吸收和放出，不能说含有或具有，故C错误；D．给手机充电时，是将电能转化为化学能储存起来，故D错误。故选B。5．A【详解】A．摩擦生热，是克服摩擦做功，将机械能转化为内能，故A正确；B．燃料燃烧时发热，消耗燃料内部的化学能，产生内能，故是将化学能转化为内能的过程，故B错误；C．充电宝充电时将电能转化为化学能，故C错误；D．电风扇工作过程，电能主要转化为机械能，故D错误。故选A。6．B【详解】A．图中没有电源，闭合开关，两灯泡都不发光，故A不符合题意；B．开关闭合后，两个灯泡并联，都能发光，故B符合题意；C．开关闭合后，发生电源短路，两个灯泡都不亮，故C不符合题意；D．开关闭合后，L1被短路，L1不发光，只有L2发光，故D不符合题意。故选B。7．D【详解】A．由图中电压表的正负接线柱可知，金属片A为电源的正极，金属片B为电源的负极；故A错误；B．电源的两端是存在电压的，与外部电路的通断情况无关，故B错误；C．若发光二极管断路，电路中无电流，此时电压表串联在“土豆电池”的两端，电压表测量的是电源电压，有示数，故C错误；D．金属片A为电源的正极，金属片B为电源的负极，所以在“土豆电池”的外部电路中电流从A金属片流出，经过灯泡后，B金属片流入负极，故D正确。故选D。8．D【详解】A．若灯泡L1短路，用一个检验灯并联在L2两端L1灯不会发光，故A不符合题意；B．若灯泡L2短路，电压表被短路，L1不会突然熄灭，故B不符合题意；C．若灯泡L1断路，两个电表均不会有示数，故C不符合题意；D．若灯泡L2断路，电压表串联在电路中，示数接近为电源电压，电流表示数接近为零；用一个检验灯并联在L2两端后，检验灯和L1灯串联在电路中会发光，故D符合题意。故选D。9．C【详解】AB．若灯L1或L2短路，电源均会短路，故AB不符合题意；C．若灯L1开路，L1灯会突然熄灭，但电压表仍然测量电压电压，电流表仍测量L2所在支路电流，即电流表和电压表的示数都不变，故C符合题意；D．若灯L2开路，电流表示数为零，故D不符合题意。故选C。10．B【详解】电路为串联电路，因为闭合开关后，只有一个灯泡发光，因此电路不可能是断路，只可能是短路。又因为电压表有示数，并且等于电源电压，说明灯L1是好的，所以灯L2处短路。故选B。11．A【详解】在给手机电池充电的过程中，电能转化为电池的化学能，手机电池消耗了电能，所以手机电池相当于用电器。故选A。12．D【详解】A．当开关闭合时，L1被短路，电路为L2的基本电路，故A不符合题意；B．当开关闭合时， 两灯都被短路， 形成电路短路，故B不符合题意；C．开关闭合后，两灯泡首尾相接，电路中只有一条电流的路径，因此两灯泡串联连接，故C不符合题意；D．当开关闭合时，两灯泡首首相接，尾尾相接，因此两灯泡并联连接，故D符合题意。故选D。13．C【详解】由电路图可知，灯泡L1与L2并联接入电路，开关S1控制干路，开关S2控制灯泡L2；A．由电路图可知，此时开关S1控制流过灯泡L1的电流，故A不符合题意；B．由电路图可知，此时开关S1与开关S2均控制流过灯泡L2的电流，故B不符合题意；C．由电路图可知，此时开关S1控制干路电流，开关S2控制流过灯泡L2的电流，故C符合题意；D．由电路图可知，此时开关S1与S2均不是控制干路电流，故D不符合题意。故选C。14．B【详解】AB．使用时，手机的电池将储存的化学能转化为电能，相当于电源，故A错误，B正确；CD．在充电时，将电能转化为化学能，此时电池相当于用电器，故CD错误。故选B。15．BD【详解】AC．银汤匙、铜钥匙是导体，接入电路中后，电流能够通过，可以形成闭合回路，因此小灯泡发光。故AC不符合题意；BD．玻璃棒、塑料笔外壳是绝缘体，接入电路中后，电流不能够通过，不可以形成闭合回路，因此小灯泡不发光。故BD符合题意。故选BD。16．化学    用电器    开关    并    电    【详解】（1）电动车在充电过程中，消耗电能，产生化学能，将电能转化为化学能；电动汽车的电池组消耗电能，所以此时电池相当于用电器。（2）充电时，需要扫描二维码并充值才能充电，二维码可以控制电路的通断，相当于电路中的开关。各充电桩互不影响，独立工作，各充电桩之间是并联的。（3）电动机工作时，消耗电能，产生机械能，将电能转化为机械能。17．不同    半导体    有    【详解】 A、B两种金属片的电化学活性应不同，其中更活泼的那边的金属片容易失去电子成为电池的负极，故A、B金属片是不同材质。一些材料的导电性能介于导体和绝缘体之间，称为半导体，发光二极管是由半导体制成的，具有单向导电性。如图，电压表并联在二极管两端，若二极管断路，但电压表仍与电源连通，则电压表有示数。18．S2、S3    S1、S3    L1    【详解】因为同时闭合开关S2和S3，电源两极将不经过用电器直接连接起来，造成电源短路，因此不允许将开关S2、S3同时闭合。为了使电流分别流入两个灯泡，因此需要闭合开关S3，又为了两条支路中的电流都回到负极，因此需要闭合开关S1，所以同时闭合开关S1、S3，L1与L2并联。当只闭合S1时，为L1的基本电路，电流只流过L1，因此只有L1发光。19．B    化学    电    柠檬电池电压太低    【详解】（1）根据图1可知，B板接电压表的正接线柱，A板接电压表的负接线柱，电压表发生偏转，则B板为电源的正极。水果电池储存的是化学能，对外供电的过程中，将化学能转化为电能。（2）图2中，二极管具有单向导电性，而整个电路各元件均完好，二极管不发光，原因可能是柠檬电池电压太低。20．（1）0.5A；（2）0.3A； 0.5A；（3）电路会发生短路。【详解】解：（1）当只闭合S1时，此时为灯泡L1的简单电路，已知电流表A1的示数为0.5 A，故通过L1的电流是I1=0.5A；（2）当闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，由图乙可知，电流表A2所接量程为0~0.6 A，由指针位置可知，此时电流为0.3A，故通过L2的电流为I2=0.3A；由于并联电路干路中电流等于各支路中电流之和，则通过L1的电流为（3）当S1、S2、S3同时闭合时，电源的两极被导线直接连通，电路会发生短路。答：（1）当只闭合S1时，通过L1的电流是0.5A；（2）通过L2的电流为0.3A，通过L1的电流是0.5A；（3）当S1、S2、S3同时闭合时，电路会发生短路。21．（1）0A， 1A；（2）3A；（3）两灯泡不发光，三电流表无示数，会烧坏电源【详解】解：（1）由电路图可知，当S1闭合、S2和S3都断开时，L1与L2组成串联电路，电流表A1断路，A2测电路电流，因串联电路电流处处相等，故I1=I2=1A即电流表A2的示数为1A；A1断路，因此电流表A1的示数为0A。（2）当S2和S3闭合、S1断开时，L1与L2并联，A2测L2电流I'2，A1测干路电流，并联电路中干路上的电流等各支路上的电流之和，因此通过灯泡L1的电流为I'1=I﹣I'2=4.5A﹣1.5A=3A（3）如果将S1、S2和S3同时闭合，电源两极被一根导线直接相连，造成电源短路，会损坏电源。答：（1）当S1闭合、S2和S3都断开时，电流表A1的示数为0A，电流表A2的示数为1A；（2）当S2和S3闭合、S1断开时，通过灯泡L1的电流为3A；（3）若将将S1、S2和S3同时闭合，则两灯泡不发光，三电流表无示数，会烧坏电源。22．（1）0.28A；0.28A；（2） 0.49A；0A；（3）不能；见解析【详解】解：（1）由图知，只闭合时，两灯泡串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.28A。（2）由图知，只闭合时，没有接入电路，电路为的简单电路，电流表测的电流，则通过的电流为0.49A，通过的电流为0A。（3）由图知，同时闭合开关、和，会造成电源短路，会损坏电流表和电源，所以不能闭合开关、和。答：（1）只闭合时，通过和的电流都是0.28A；（２）只闭合时，通过的电流是0.49A，通过的电流是0A；（3）不能；因为同时闭合开关、和，会造成电源短路，会损坏电流表和电源。23．(1) ；(2)10Ω【详解】解：(1)电路图应与实物图一一对应，注意滑动变阻器滑片向右移动时电阻增大，如下图所示：(2)调节滑动变阻器RP使电压表示数为2V，则滑动变阻器的电压为 根据串联分压规律可得答：(1)等效电路图见解析；(2)RP接入电路的阻值是10Ω。
