初中沪科版（2024）第一节 电阻和变阻器优秀课后练习题

这是一份初中沪科版（2024）第一节 电阻和变阻器优秀课后练习题，共4页。

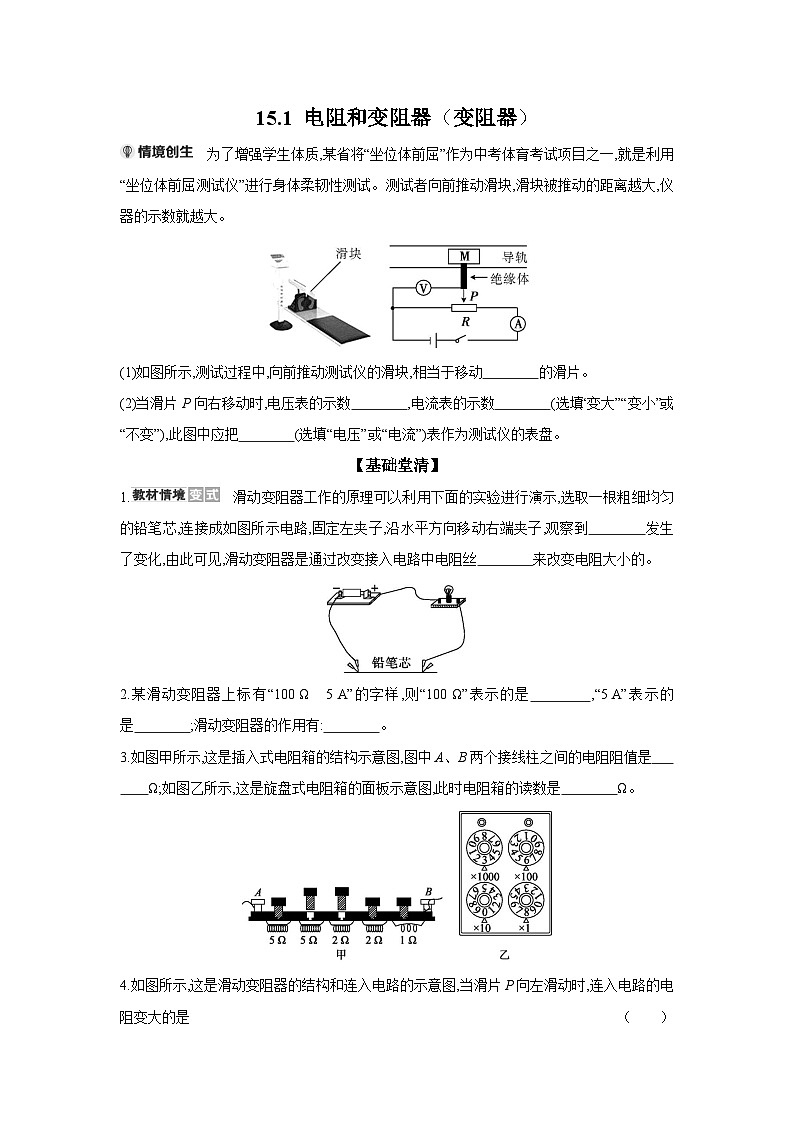

(1)如图所示,测试过程中,向前推动测试仪的滑块,相当于移动 的滑片。
(2)当滑片P向右移动时,电压表的示数 ,电流表的示数 (选填“变大”“变小”或“不变”),此图中应把 (选填“电压”或“电流”)表作为测试仪的表盘。
【基础堂清】
1. 滑动变阻器工作的原理可以利用下面的实验进行演示,选取一根粗细均匀的铅笔芯,连接成如图所示电路,固定左夹子,沿水平方向移动右端夹子,观察到 发生了变化,由此可见,滑动变阻器是通过改变接入电路中电阻丝 来改变电阻大小的。
2.某滑动变阻器上标有“100 Ω 5 A”的字样,则“100 Ω”表示的是 ,“5 A”表示的是 ;滑动变阻器的作用有: 。
3.如图甲所示,这是插入式电阻箱的结构示意图,图中A、B两个接线柱之间的电阻阻值是
Ω;如图乙所示,这是旋盘式电阻箱的面板示意图,此时电阻箱的读数是 Ω。
4.如图所示,这是滑动变阻器的结构和连入电路的示意图,当滑片P向左滑动时,连入电路的电阻变大的是（ ）
A B C D

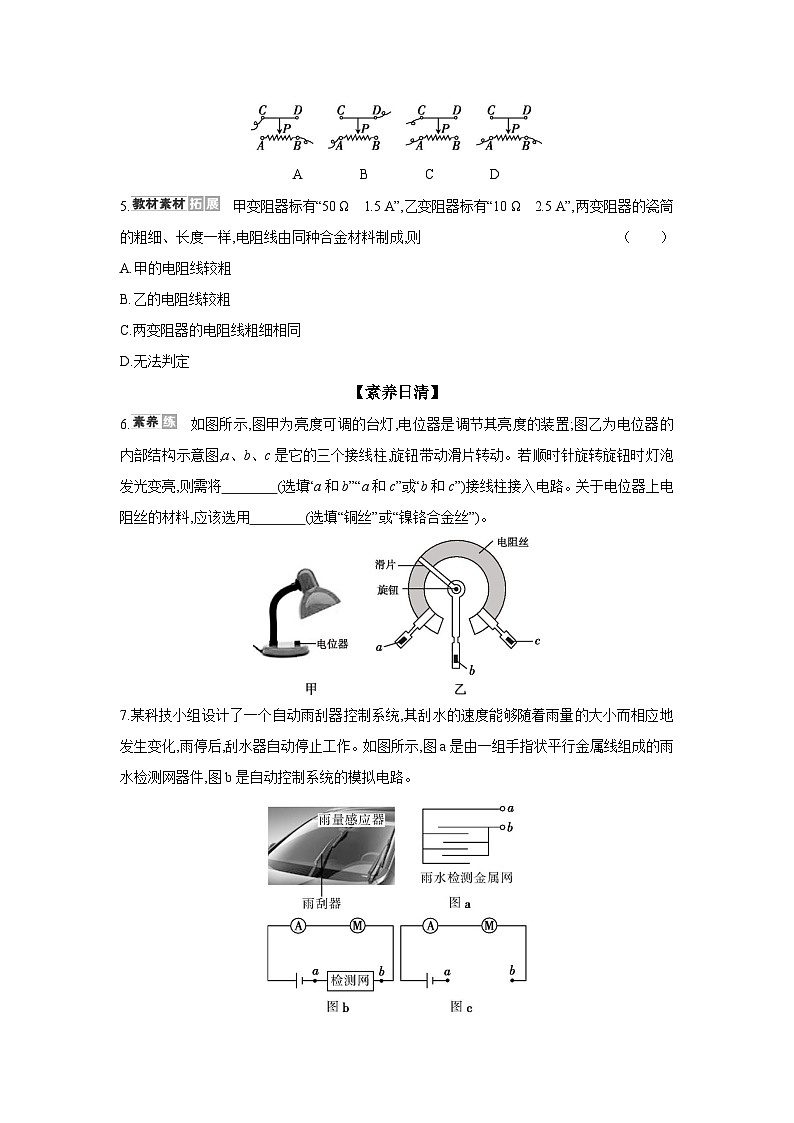

5. 甲变阻器标有“50 Ω 1.5 A”,乙变阻器标有“10 Ω 2.5 A”,两变阻器的瓷筒的粗细、长度一样,电阻线由同种合金材料制成,则（ ）
A.甲的电阻线较粗
B.乙的电阻线较粗
C.两变阻器的电阻线粗细相同
D.无法判定
【素养日清】
6. 如图所示,图甲为亮度可调的台灯,电位器是调节其亮度的装置;图乙为电位器的内部结构示意图,a、b、c是它的三个接线柱,旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮,则需将 (选填“a和b”“a和c”或“b和c”)接线柱接入电路。关于电位器上电阻丝的材料,应该选用 (选填“铜丝”或“镍铬合金丝”)。
7.某科技小组设计了一个自动雨刮器控制系统,其刮水的速度能够随着雨量的大小而相应地发生变化,雨停后,刮水器自动停止工作。如图所示,图a是由一组手指状平行金属线组成的雨水检测网器件,图b是自动控制系统的模拟电路。
(1)将检测网竖立并浸入雨水中不同深度处进行实验,记录数据如下:
①雨水检测金属网在电路中起到的作用更类似于 (选填“开关”或“滑动变阻器”);
②根据表中的现象和数据,解释刮水器刮水的速度能够随着雨量的大小而相应地发生变化的原因是雨量变大,检测金属网浸入雨水部分变大, ;
(2)活动小组发现无雨水时,电动机不能工作,无法实现无雨时车窗的清洗,于是增加了一个电路元件改进了电路,将“”和“增加的元件”连入电路ab间,绘制在图c中。
(3)根据活动小组的上述设计,无雨水时 (选填“能”或“不能”)改变刮水器刮水的速度。
【参考答案】
情境创生
(1)滑动变阻器
(2)变大 不变 电压
基础堂清
1.小灯泡的亮度 长度
2.该滑动变阻器的最大阻值是100 Ω 该滑动变阻器允许通过的最大电流是5 A 能够连续改变接入电路的电阻;改变电路中的电流大小;保护电路
3.7 3608
4.A 5.B
素养日清
6.b和c 镍铬合金丝
7.(1)①滑动变阻器
②电流变大,电动机转速变快
(2)如图所示:
(3)不能
检测浸入
雨水中部分
未浸入
13浸入
23浸入
全部浸入
电流表的
示数/A
0
0.16
0.20
0.32
