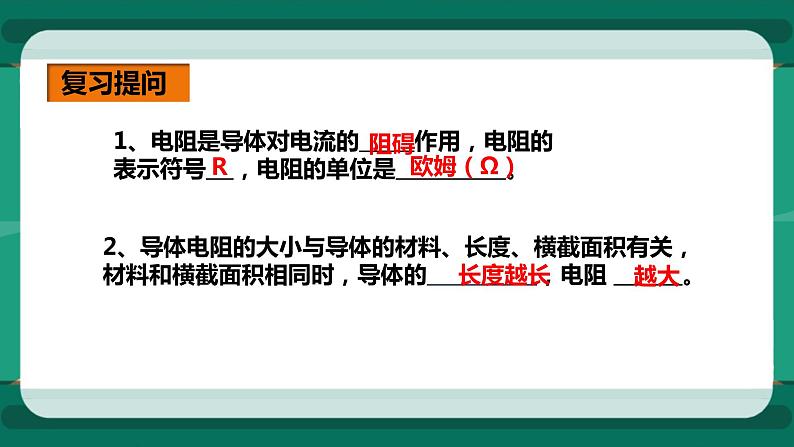

1、电阻是导体对电流的 作用，电阻的表示符号 ，电阻的单位是 。
2、导体电阻的大小与导体的材料、长度、横截面积有关，材料和横截面积相同时，导体的 ，电阻 。

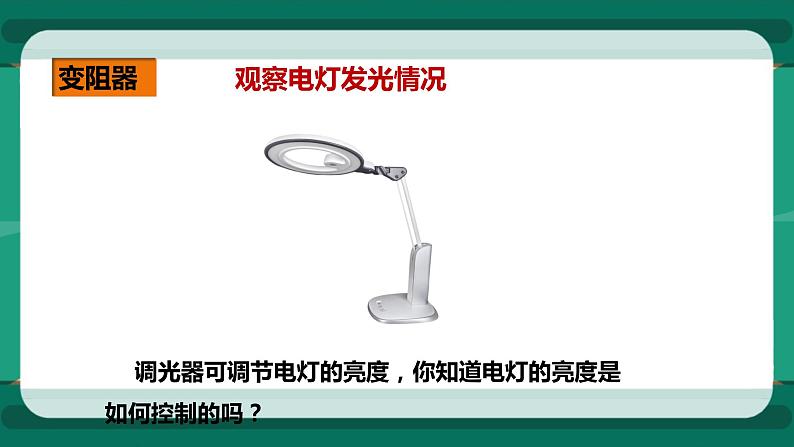

调光器可调节电灯的亮度，你知道电灯的亮度是如何控制的吗？

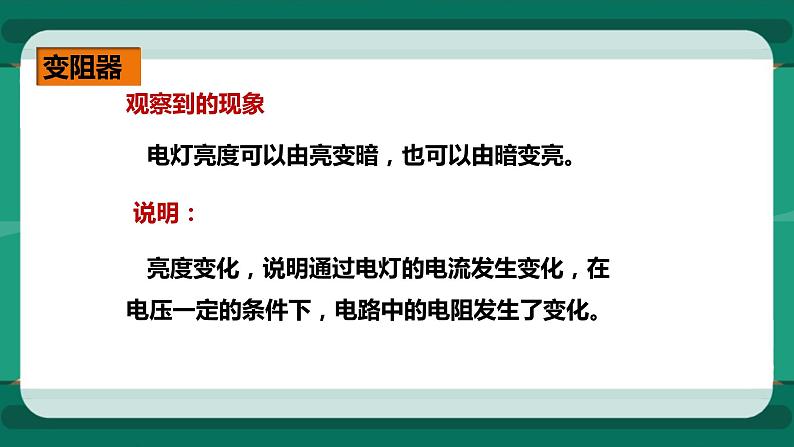

亮度变化，说明通过电灯的电流发生变化，在电压一定的条件下，电路中的电阻发生了变化。
电灯亮度可以由亮变暗，也可以由暗变亮。

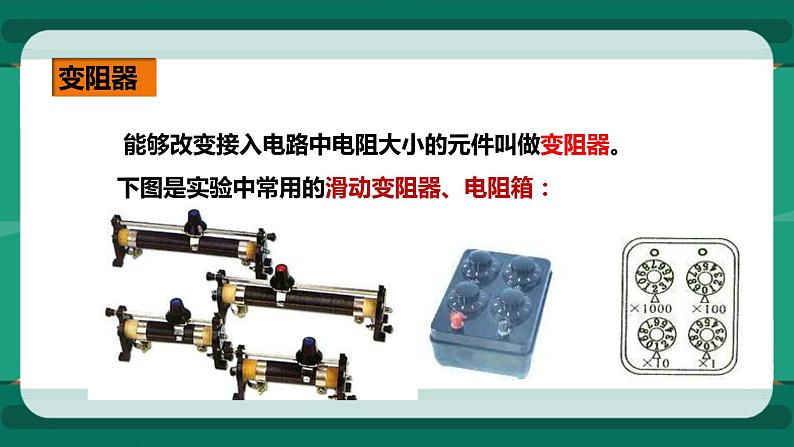

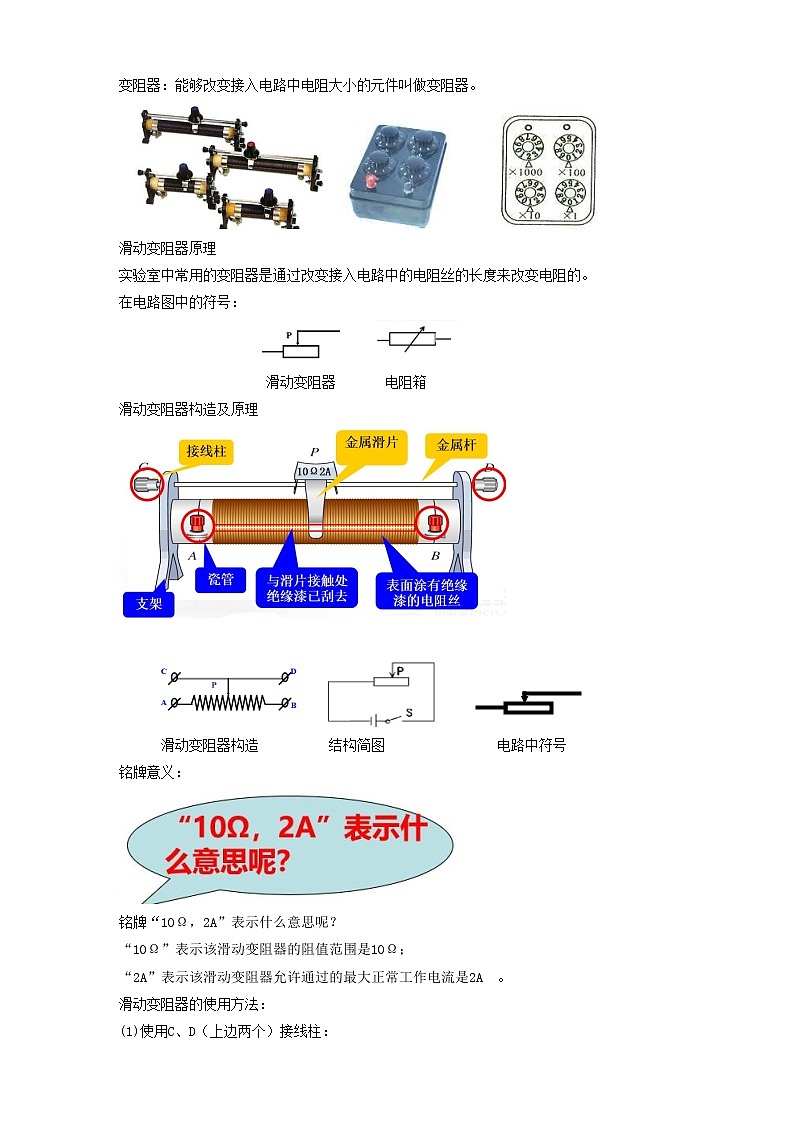

能够改变接入电路中电阻大小的元件叫做变阻器。
下图是实验中常用的滑动变阻器、电阻箱：

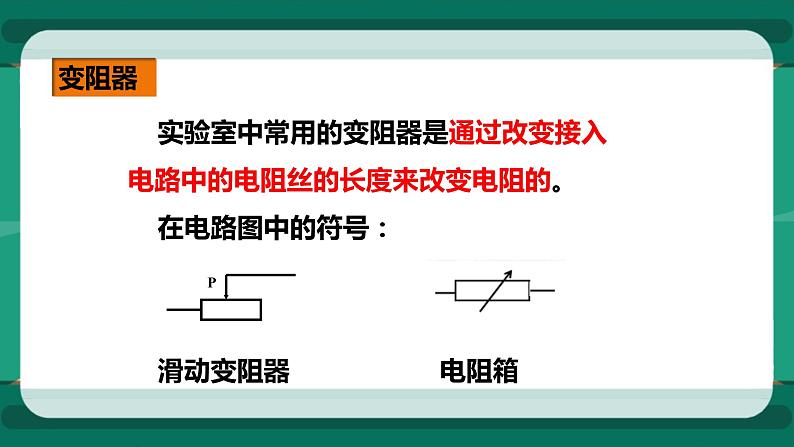

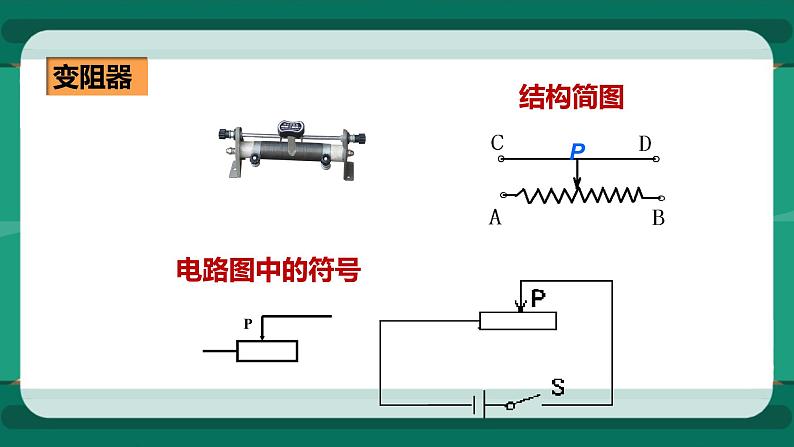

实验室中常用的变阻器是通过改变接入电路中的电阻丝的长度来改变电阻的。在电路图中的符号：滑动变阻器 电阻箱
表面涂有绝缘漆的电阻丝
与滑片接触处绝缘漆已刮去
“10Ω”表示该滑动变阻器的阻值范围是0到10Ω；“2A”表示该滑动变阻器允许通过的最大正常工作电流是2A 。

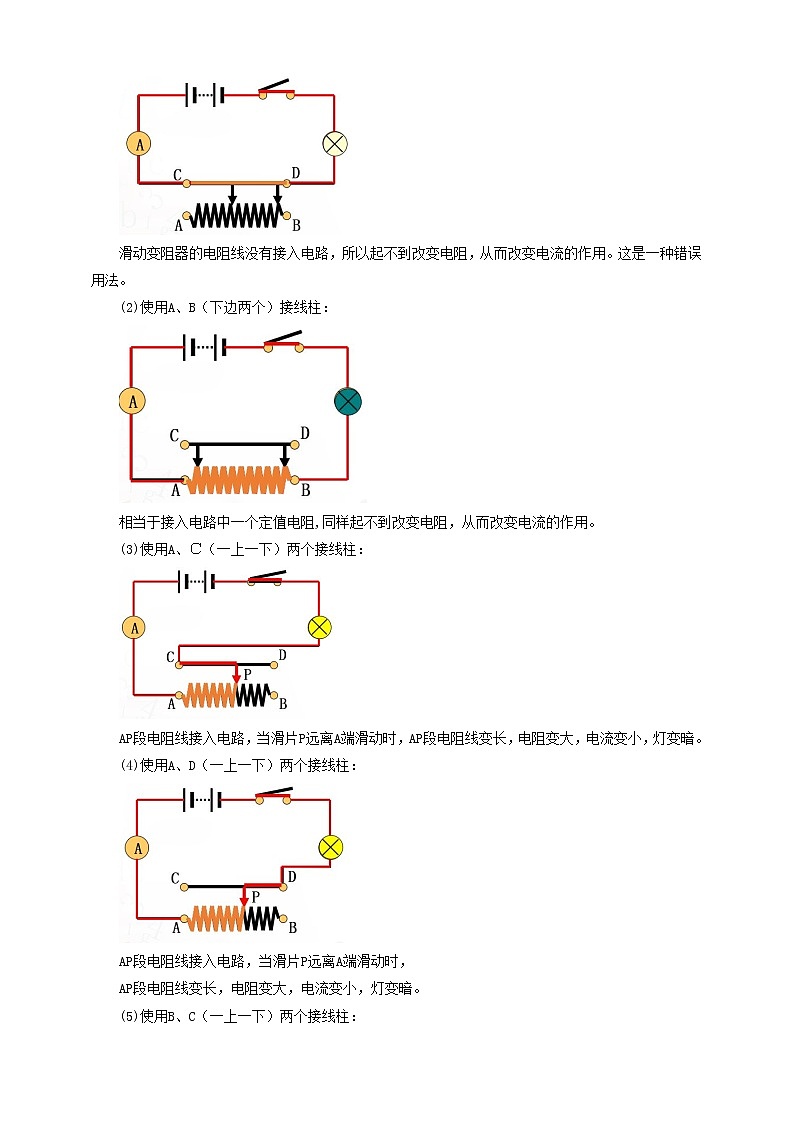

(1)使用C、D（上边两个）接线柱：
滑动变阻器的电阻线没有接入电路，所以起不到改变电阻，从而改变电流的作用。这是一种错误用法。
(2)使用A、B（下边两个）接线柱：
相当于接入电路中一个定值电阻,同样起不到改变电阻，从而改变电流的作用。
(3)使用A、Ｃ（一上一下）两个接线柱：
AP段电阻线接入电路，当滑片P远离A端滑动时，AP段电阻线变长，电阻变大，电流变小，灯变暗。
(4)使用A、D（一上一下）两个接线柱：
AP段电阻线接入电路，当滑片P远离A端滑动时，AP段电阻线变长，电阻变大，电流变小，灯变暗。
(5)使用B、C（一上一下）两个接线柱：
BP段电阻线接入电路，当滑片P向B端滑动时,BP段电阻线变短，电阻变小，电流变大，灯变亮。
(6)使用B、D（一上一下）两个接线柱：
BP段电阻线接入电路，当滑片P向B端滑动时，BP段电阻线变短，电阻变小，电流变大，灯变亮。
滑动变阻器的正确接法是：“一上一下”
1.上下各取一个接线柱接入电路；2.滑动变阻器与用电器串联接入电路。
滑动变阻器的正确接法：
3.闭合开关前将滑动变阻器滑片置于阻值最大处。
读数方法：指针所指数值乘以倍率后相加
电位器的接线方法和变阻原理。
相同点：都能改变连入电路的电阻值；不同点：滑动变阻器能够逐渐地改变连入电路中的电阻，但不能准确读出连入电路的电阻值；电阻箱能准确读出接入电路的阻值，但不能连续改变阻值。
电阻箱与滑动变阻器的异同点：
一只铅笔芯电阻大约10~15Ω之间，把一支铅笔刨去一半，取出铅笔芯。做成如图所示的铅笔芯变阻器。用自制的铅笔芯变阻器改变电路中的电流。比一比谁做的方便实用又可靠美观？
改变连入电路中电阻线的长度，可以改变接入电路中的电阻，从而可以改变电路中的电流。
当铅笔芯连入电路的长度变短时，灯泡变亮。
当铅笔芯连入电路的长度变长时，灯泡变暗。
变阻器 四个头串入电路很自由一个上 一个下千万别接滑块上安全操作好榜样

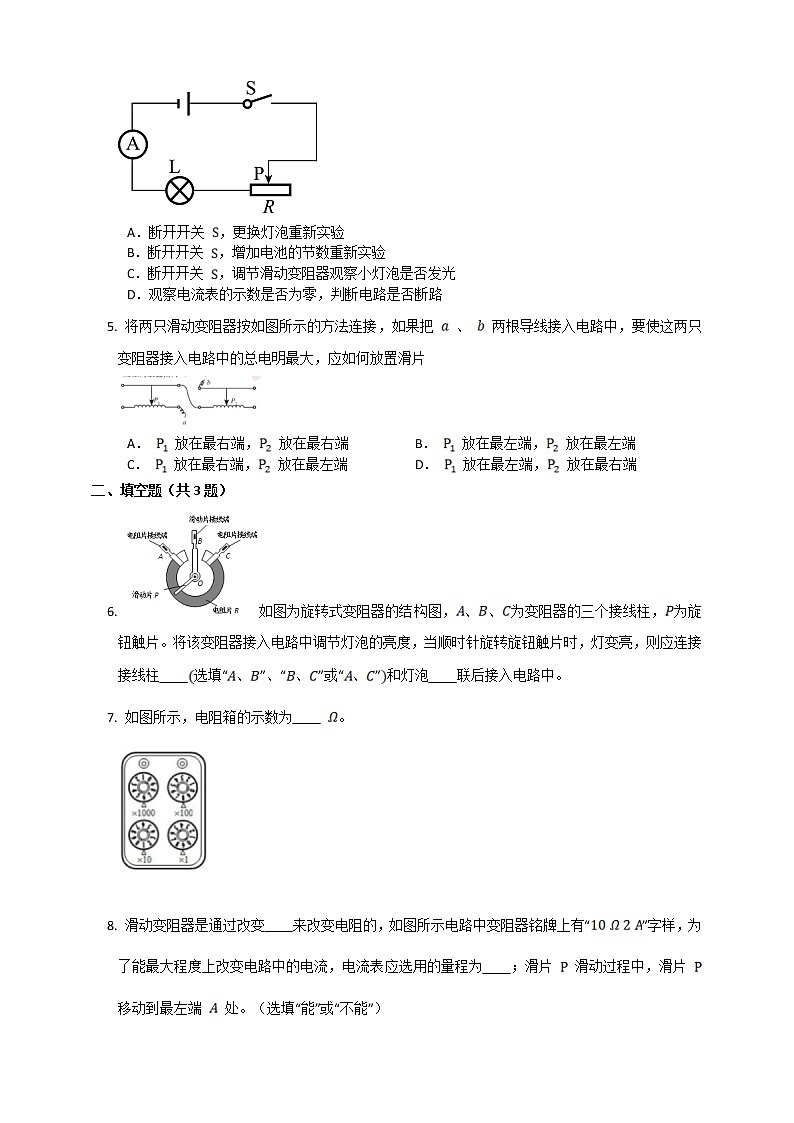

1、如图所示的电阻箱的示数为（　　）A．2108ΩB．8102ΩC．2018ΩD．8120Ω
2、滑动变阻器实现变阻是利用了改变接入电路中电阻线的（　　）A．电压 B．电流C．长度 D．材料
3、如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（　　）
完成课后作业1、2、4题
