辽宁省鞍山市岫岩满族自治县2024-2025学年九年级上学期12月月考物理试题-A4

这是一份辽宁省鞍山市岫岩满族自治县2024-2025学年九年级上学期12月月考物理试题-A4，共10页。试卷主要包含了答题前，考生须用0，3A，ABD 9， L1；6，17等内容，欢迎下载使用。
注意事项:
1.答题前，考生须用0.5mm黑色字迹的签字笔在本试题卷规定位置填写自己的姓名、准考证号；
2.考生须在答题卡上作答，不能在本试题卷上作答，答在本试题卷上无效；
3.考试结束，将答题卡交回，进行统一评卷；

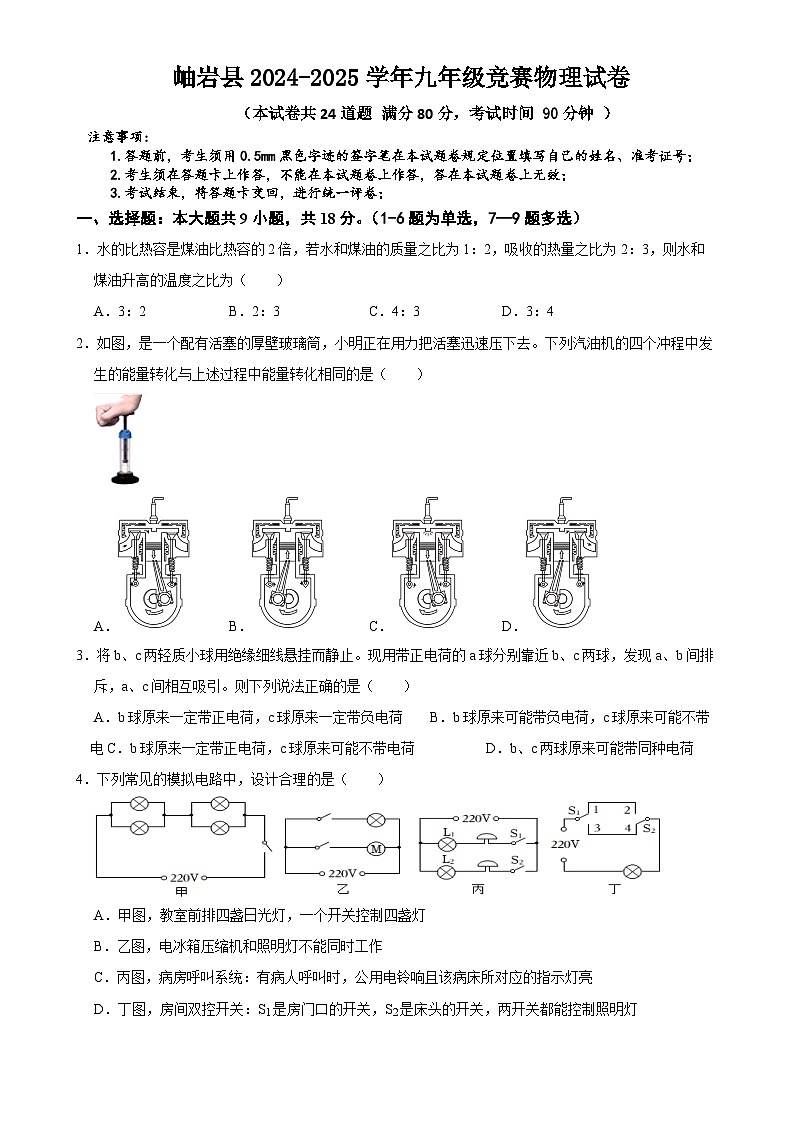

一、选择题：本大题共9小题，共18分。（1-6题为单选，7—9题多选）
1．水的比热容是煤油比热容的2倍，若水和煤油的质量之比为1：2，吸收的热量之比为2：3，则水和煤油升高的温度之比为（ ）
A．3：2B．2：3C．4：3D．3：4
2．如图，是一个配有活塞的厚壁玻璃筒，小明正在用力把活塞迅速压下去。下列汽油机的四个冲程中发生的能量转化与上述过程中能量转化相同的是（ ）
A．B．C．D．
3．将b、c两轻质小球用绝缘细线悬挂而静止。现用带正电荷的a球分别靠近b、c两球，发现a、b间排斥，a、c间相互吸引。则下列说法正确的是（ ）
A．b球原来一定带正电荷，c球原来一定带负电荷 B．b球原来可能带负电荷，c球原来可能不带电C．b球原来一定带正电荷，c球原来可能不带电荷 D．b、c两球原来可能带同种电荷
4．下列常见的模拟电路中，设计合理的是（ ）
A．甲图，教室前排四盏日光灯，一个开关控制四盏灯
B．乙图，电冰箱压缩机和照明灯不能同时工作
C．丙图，病房呼叫系统：有病人呼叫时，公用电铃响且该病床所对应的指示灯亮
D．丁图，房间双控开关：S1是房门口的开关，S2是床头的开关，两开关都能控制照明灯

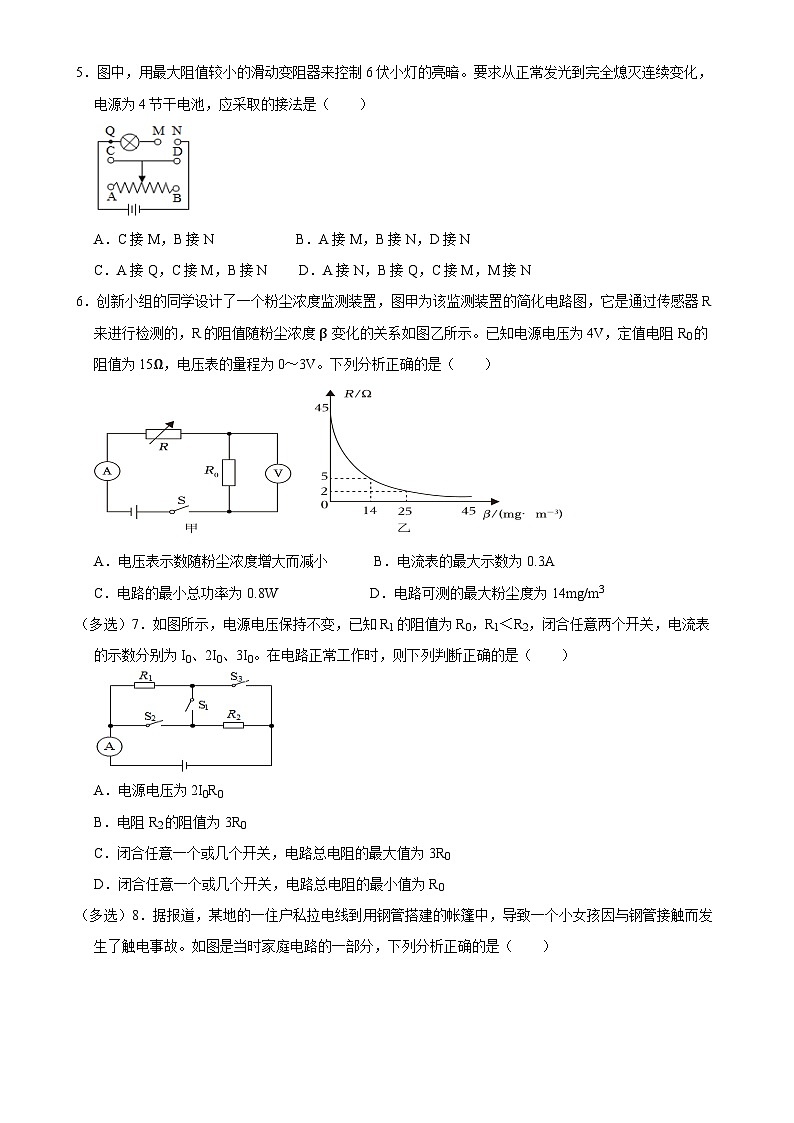

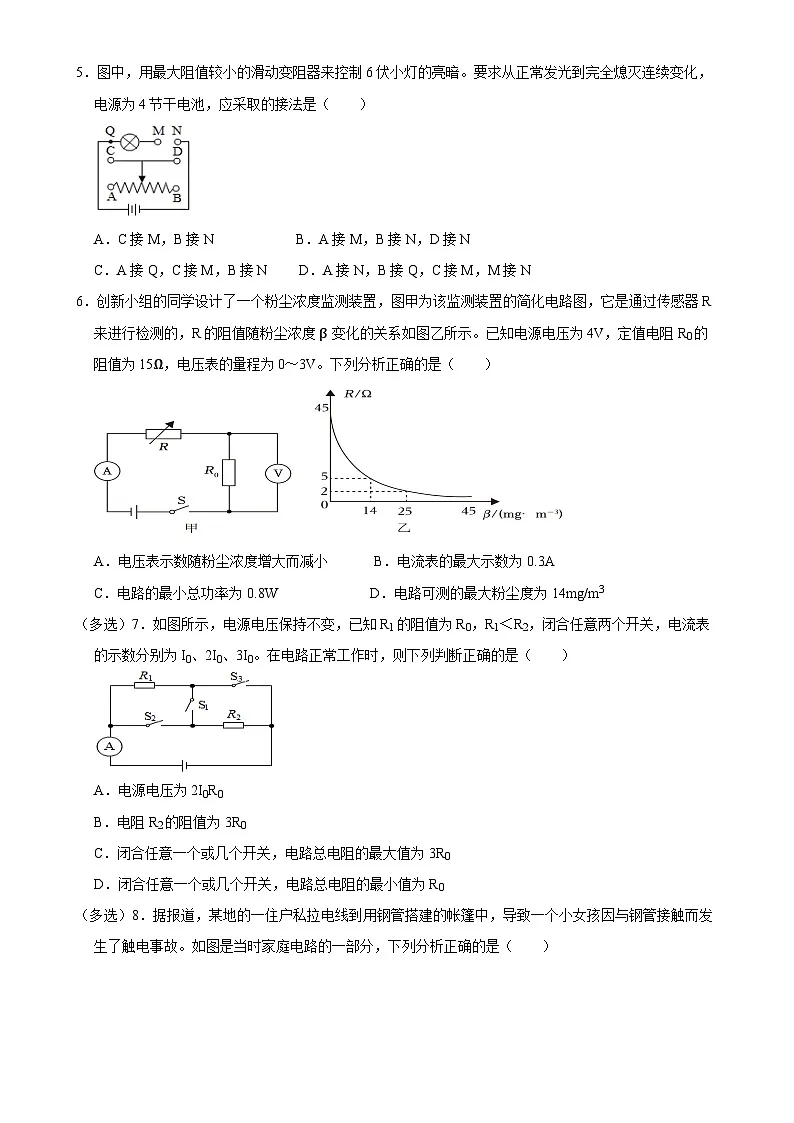

5．图中，用最大阻值较小的滑动变阻器来控制6伏小灯的亮暗。要求从正常发光到完全熄灭连续变化，电源为4节干电池，应采取的接法是（ ）
A．C接M，B接N B．A接M，B接N，D接N
C．A接Q，C接M，B接ND．A接N，B接Q，C接M，M接N
6．创新小组的同学设计了一个粉尘浓度监测装置，图甲为该监测装置的简化电路图，它是通过传感器R来进行检测的，R的阻值随粉尘浓度β变化的关系如图乙所示。已知电源电压为4V，定值电阻R0的阻值为15Ω，电压表的量程为0～3V。下列分析正确的是（ ）
A．电压表示数随粉尘浓度增大而减小 B．电流表的最大示数为0.3A
C．电路的最小总功率为0.8W D．电路可测的最大粉尘度为14mg/m3
（多选）7．如图所示，电源电压保持不变，已知R1的阻值为R0，R1＜R2，闭合任意两个开关，电流表的示数分别为I0、2I0、3I0。在电路正常工作时，则下列判断正确的是（ ）
A．电源电压为2I0R0
B．电阻R2的阻值为3R0
C．闭合任意一个或几个开关，电路总电阻的最大值为3R0
D．闭合任意一个或几个开关，电路总电阻的最小值为R0

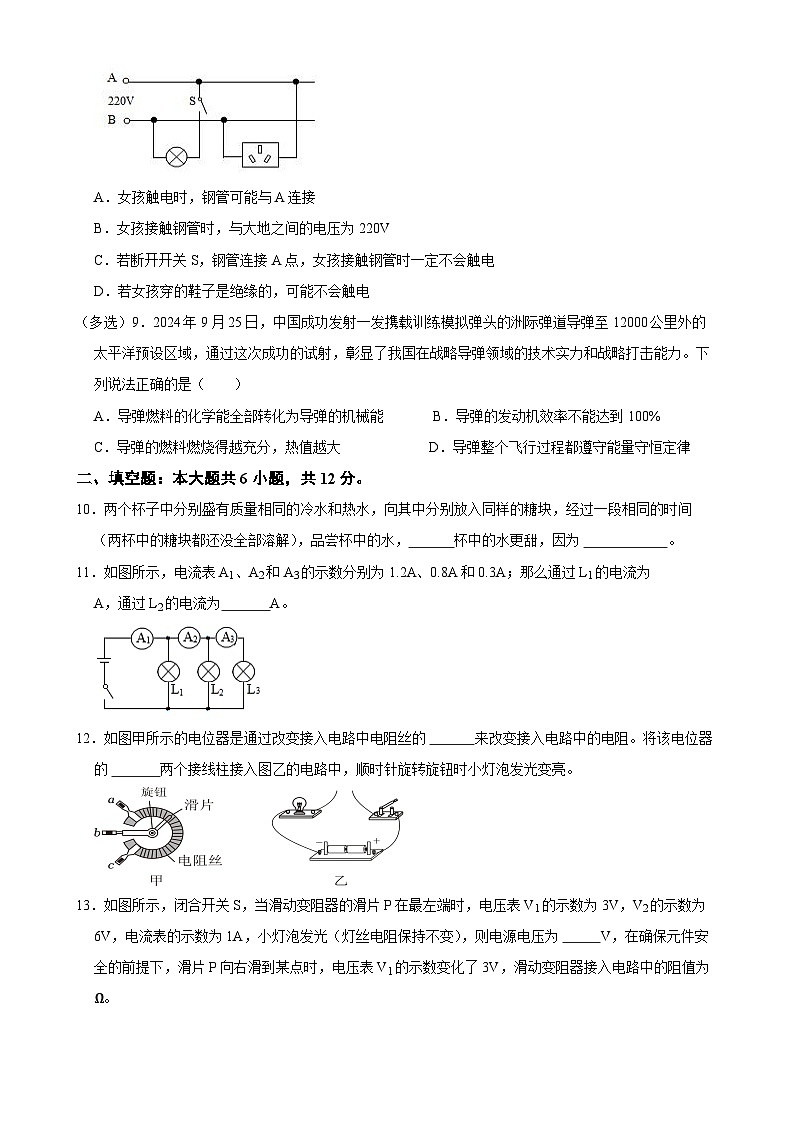

（多选）8．据报道，某地的一住户私拉电线到用钢管搭建的帐篷中，导致一个小女孩因与钢管接触而发生了触电事故。如图是当时家庭电路的一部分，下列分析正确的是（ ）
A．女孩触电时，钢管可能与A连接
B．女孩接触钢管时，与大地之间的电压为220V
C．若断开开关S，钢管连接A点，女孩接触钢管时一定不会触电
D．若女孩穿的鞋子是绝缘的，可能不会触电
（多选）9．2024年9月25日，中国成功发射一发携载训练模拟弹头的洲际弹道导弹至12000公里外的太平洋预设区域，通过这次成功的试射，彰显了我国在战略导弹领域的技术实力和战略打击能力。下列说法正确的是（ ）
A．导弹燃料的化学能全部转化为导弹的机械能 B．导弹的发动机效率不能达到 100%
C．导弹的燃料燃烧得越充分，热值越大 D．导弹整个飞行过程都遵守能量守恒定律
二、填空题：本大题共6小题，共12分。
10．两个杯子中分别盛有质量相同的冷水和热水，向其中分别放入同样的糖块，经过一段相同的时间（两杯中的糖块都还没全部溶解），品尝杯中的水， 杯中的水更甜，因为 。
11．如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A；那么通过L1的电流为 A，通过L2的电流为 A。
12．如图甲所示的电位器是通过改变接入电路中电阻丝的 来改变接入电路中的电阻。将该电位器的 两个接线柱接入图乙的电路中，顺时针旋转旋钮时小灯泡发光变亮。
13．如图所示，闭合开关S，当滑动变阻器的滑片P在最左端时，电压表V1的示数为3V，V2的示数为6V，电流表的示数为1A，小灯泡发光（灯丝电阻保持不变），则电源电压为 V，在确保元件安全的前提下，滑片P向右滑到某点时，电压表V1的示数变化了3V，滑动变阻器接入电路中的阻值为 Ω。
14．两只灯泡L1和L2分别标有“6V 3W”和“10V 10W”的字样（假设灯丝电阻不变）。若把它们串联在电路中，在两个灯泡都能安全使用的情况下， 灯较亮，两个灯泡的实际功率之比P1：P2＝ 。
15．家庭电路的部分电路图如图所示（电路连接规范）。只闭合开关S1，灯L1正常发光，此时用试电笔接触a点，试电笔的氖管 （选填“发光”或“不发光”）；再闭合开关S2，灯L1马上熄灭，则故障原因可能是灯L2 （选填“短路”或“断路”）。
三、作图题：本大题共2小题，共4分。
16．如图所示，电压表和电流表分别测量灯泡两端的电压和通过它的电流，滑动变阻器的滑片向左滑动时，灯变亮，且通过灯的最大电流为0.3A。请你用笔画线代替导线将电路中缺少的两条导线补全。
17．电吹风的主要工作元件是发热丝（）、电风扇（）及开关。闭合开关S1，电吹风即吹出风来；若同时还闭合S2，吹出热风；若只闭合S2，不吹风也不发热。请根据要求用笔划线代替导线，完成电路设计。
四、实验探究题：（本大题共4小题，共25分，每空1分）
18．(6分 ) ．[探究名称]比较燃料热值的大小
[问题]小明发现，生活中的燃料有很多种，比如常见的煤气、天然气、煤油、汽油等，那么这些燃料的热值是一样的吗？
[证据]实验装置如图甲、乙所示。
（1）组装实验器材时应按照 （选填“自下而上”或“自上而下”）的顺序。
（2）如图甲、乙所示，选用相同的两套实验装置，并在烧杯中装入质量和初温都相同的水，并且在酒精灯中分别装入质量 （选填“相同”或“不同”）的煤油和酒精。
（3）本实验中，应该在燃料燃烧 （选填“相同时间”或“完毕”）后，通过比较 （选填“温度计示数变化”或“加热时间”）来得出结论。
（4）根据实验中记录的数据绘制的水温与时间的关系图像如图丙所示。
[解释]分析图像可知，煤油和酒精两种燃料中热值较大的是 。
[交流]小组的同学们想用这个装置准确测量出燃料的热值，计算出水吸收的热量，根据q=Q放m=Q吸m计算出燃料的热值，则他们计算出的热值比真实热值 （选填“偏大”或“偏小”）。
19．(6分 ) 在探究“并联电路中电流的规律”实验中：
（1）连接电路时，开关应 ；
（2）实验中，选择两个小灯泡的规格应该是 （选填“相同”或“不同”）。
（3）闭合开关后，发现电流表的指针在如图乙所示的位置，可能的原因是 ；
（4）另外两个小组也测出了两组电流并记录在表中，由此可以初步得出并联电路的电流规律： （用表达式表示）；
（5）大家在进行交流时，发现表格设计存在问题，该问题是： ；
（6）该实验中进行多次测量的目的是 。
20．(6分 ) 中央电视台CCTV2频道《回家吃饭》栏目，在7月份连续两期播报本溪的美食，人们品美食，赏美景，真是悠哉乐哉。本溪作为旅游城市，空气质量指数是旅游品质的重要指标，如表所示的空气质量等级是按照空气质量指数划分的，某环保项目学习小组开展“空气质量指数测量”的项目化学习活动。
【项目分解】
【项目分解】
（1）设计制作空气质量检测仪； （2）优化空气质量检测仪。
【项目实施】
（1）设计制作空气质量检测仪
如图甲所示是学习小组设计的空气质量检测仪的电路原理图。其中电源电压恒定不变，用电流表示数表示对应空气质量指数，电路中电流达到某一值时，电路报警。电压表量程为0～3V，电阻箱R0的阻值调到20Ω。气敏电阻R的阻值与空气质量指数K的关系图像如图乙所示。
①由图乙可知，气敏电阻R的阻值随空气质量指数增大而 ，空气污染的程度越小，电路中的电流越 。
②闭合开关S后，当空气质量指数K为50时，电压表的示数为1V，则电源电压为 V。
③当空气质量等级为中度污染，空气质量指数K为该质量等级最高值时电路报警，此时电流表的示数为 A，电压表的示数为 V。
（2）优化空气质量检测仪
若想让电路检测仪更加灵敏，使空气质量指数K略低于③中数值时电路就报警，请你提出一条合理化建议： 。
21．(6分 ) 如图甲所示，在研究电流产生的热量与哪些因素有关的实验中，同学们猜想电热可能与电流大小、电阻大小以及通电时间长短有关。
（1）左侧密闭容器内电阻丝阻值为5Ω，右侧密闭容器外部，将一个阻值为5Ω的电阻与这个容器内的电阻丝并联，目的是使通过左右两密闭容器内电阻丝的 不同，右侧容器内电阻丝的阻值应为 Ω，才能符合实验研究的要求；
（2）某实验小组发现通电一段时间后，其中左侧U形管中的液面高度几乎不变，发生此现象的原因可能是 。
（3）如图乙利用该装置研究“比较食用油和煤油的吸热能力”的实验，烧瓶A、B中食用油和煤油的 相同，烧瓶A、B中金属丝的电阻 （选填：“相同”或“不同”），通电一段时间后，通过 来比较食用油和煤油的吸热能力。（选填：“加热时间”或“温度计升高的示数”）
五 综合题 （共3小题，共22分。）
22．(7分）．如图，已知电源电压为9V，V1表示数为6V，通过L2的电流为2.5A，则：
（1）通过L1的电流是多少？
（2）L1和L2两端的电压各是多少？
23．(9分 ) 小明家一款新型电烤箱铭牌上的部分参数如表所示，其简化电路如图甲所示，R1、R2均为电热丝（阻值不随温度变化）。求：
（1）该电烤箱在额定保温功率下工作时的电流；
（2）电热丝R2的阻值；
（3）傍晚用电高峰期，小明想测量电烤箱在工作时的实际电压，于是他断开了家中其他用电器，仅让电烤箱在加热状态下工作，1min内如图乙所示的电能表转盘转了50r，则电烤箱两端的实际电压是多少？
24 (6分 ) 阅读短文，回答文后的问题：
汽车发动机
发动机是汽车的动力源。汽油机以汽油为燃料，使活塞在汽缸中往复运动，一个工作循环经历吸气、压缩、做功和排气四个冲程，汽油机的性能和汽缸排量有关。汽缸排量指活塞一个冲程中活塞在汽缸内通过的容积，它取决于活塞的面积和活塞上下运动的距离（冲程长度）。如果发动机有若干个汽缸，所有汽缸“工作容积”之和称为发动机排量，实际汽车往往采用多缸发动机。如图所示发动机有4个汽缸（图中标注1、2、3、4），通过连杆把4个汽缸的活塞连在一根曲轴上。各个汽缸的做功过程错开，在飞轮转动的每半周里，都有一个汽缸在做功，其他三个汽缸分别在吸气、压缩和排气冲程。
（1）汽油机的吸气冲程吸入的是 （选填“空气”或“空气和汽油的混合物”），汽缸排量指活塞一个冲程中活塞在汽缸内通过的 。
（2）已知汽油的热值为4×107J/kg，如果该发动机装有4kg的汽油，若这些汽油充分燃烧2kg，剩余汽油热值是 J/kg。
（3）四缸发动机的四个汽缸交替做功，这样可以保证动力稳定输出，若1号汽缸在做功冲程中，则4号汽缸所处的冲程是 ；若3号汽缸在排气冲程中，则2号汽缸所处的冲程是 。
A.吸气冲程 B.压缩冲程 C.做功冲程 D.排气冲程
（4）该发动机单汽缸转速为2400r/min时，每秒对外做功 次。
九年级物理参考答案
选择题（每题2分，共18分。多选题漏选得1分，选错不得分。）
1 B 2 B 3 C 4 D 5 C 6 D 7 AC 8.ABD 9. BD
填空题（每空1分，共12分。）
10热水；温度越高，分子运动的越剧烈。 11. 0.4；0.5； 12.长度；b和c。
9；9。 14. L1；6：5。 15. 不发光；短路
三、作图题16.17.（每图2分，共4分。错一处扣1分，扣完为止）
四、实验探究题（每空1分，共24分。）
18.（1）自下而上；（2）相同；（3）完毕；温度计示数变化；（4）煤油；偏小。
19（1）断开；（2）不同；（3）电流表正负接线柱接反了；（4）I＝I1+I2；（5）电流没有单位；（6）得出普遍性的结论。
20.（1）①减小；大；②6；③0.12；2.4；（2）减小定值电阻的阻值。
21（1）电流；5；（2）装置漏气；（3）质量；相同；温度计升高的示数。
五．综合题（22题7分，23题9 分，24题6分，共22分。）
22 解：（1）由电路可知，两灯串联，电流表测量串联电路的电流，
根据串联电路的电流处处相等可知：通过两灯的电流一样大，即：I1＝I2＝2.5A；
（2）由电路可知，两灯串联，V1测量L1两端的电压，V2测量L2两端的电压，
故L1两端的电压为6V；
由串联电路的电压规律得L2两端的电压：
U2＝U﹣U1＝9V﹣6V＝3V；
答：（1）通过L1的电流是为2.5A；
（2）L1和L2两端的电压分别为6V、3V。
23解：（1）根据铭牌知，额定保温功率P保温＝110W，由P＝UI可得，该电烤箱在额定保温功率下工作时的电流：
I保温=P保温U=110W220V=0.5A；
（2）根据图中的电路知，当S闭合，S1接右边接线柱b时，R1单独工作，电路中电阻较大，电源电压一定，由P=U2R可知，此时电功率较小，电路处于保温挡位；
当S闭合、S2接左边接线柱a时，电阻R1和R2并联，电路中电阻较小，电源电压一定，由P=U2R可知，此时电功率较大，处于加热挡位，此时R1的电功率：P1＝P保温＝110W，
根据并联不相互影响，
加热时R2的电功率：P2＝P加热﹣P1＝1210W﹣110W＝1100W，
由P=U2R可得：
R2=U2P2=(220V)21100W=44Ω；
（3）加热挡位的额定功率为P加热＝1210W，
由P=U2R可得：
总电阻为R并=U2P加热=(220V)21210W=40Ω；
电能表上“3000r/（kW•h）”表示电路中用电器每消耗1kW•h的电能，电能表的转盘转3000r，
电能表转盘转了50r，电烤箱消耗的电能：W=nN=50r3000r/kW⋅h=160kW⋅h，
工作时间t=1min=160h，
电烤箱的实际功率：P实=Wt=160kW⋅h160h=1kW=1000W，
由P=U2R可得，
电路的实际电压：U实=P实R并=1000W×40Ω=200V。
答：（1）该电烤箱在额定保温功率下工作时的电流为0.5A；
（2）电热丝R2的阻值为44Ω；
（3）电烤箱两端的实际电压是200V。
序号
L1中的电流I1
L2中的电流I2
干路中的电流I
1
0.10
0.24
0.34
2
0.20
0.26
0.46
3
0.24
0.30
0.54
空气质量指数K
0～50
51～100
101﹣150
151﹣200
201～300
＞300
空气质量等级
优
良
轻度污染
中度污染
重度污染
严重污染
××牌电烤箱
额定电压：220V
额定加热功率：1210W
额定保温功率：110W
