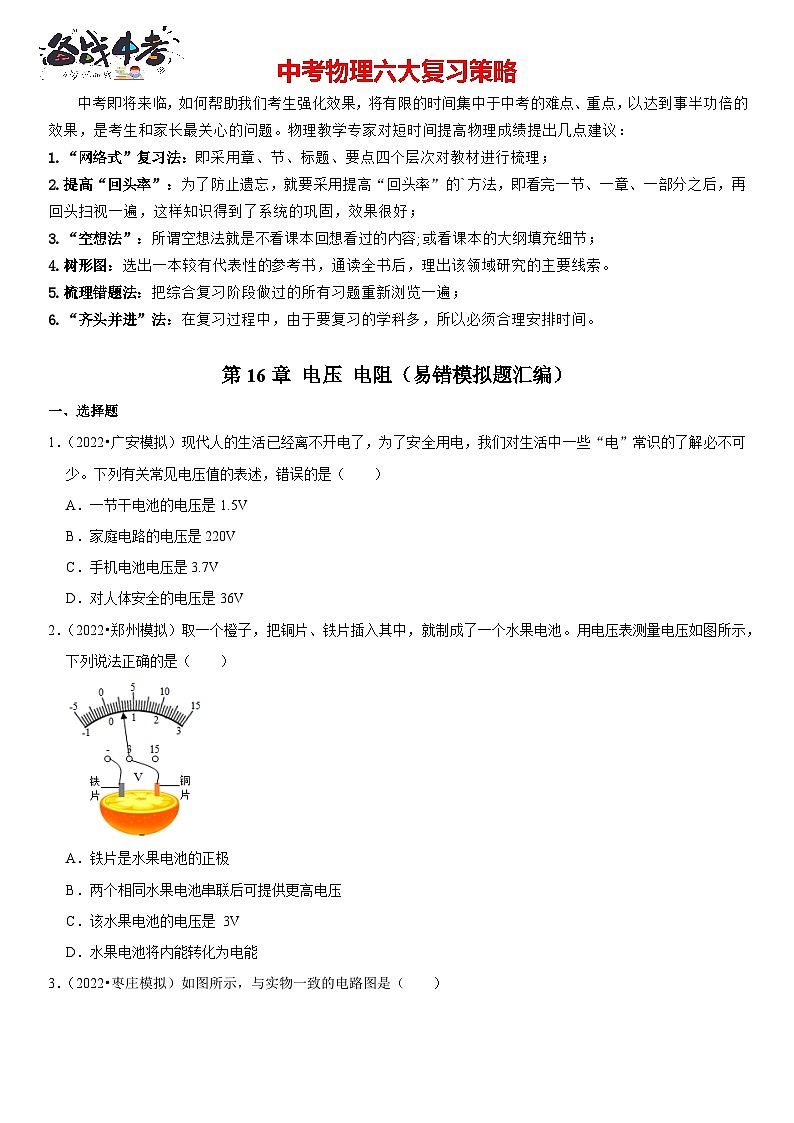

1.“网络式”复习法：即采用章、节、标题、要点四个层次对教材进行梳理；
2.提高“回头率”：为了防止遗忘，就要采用提高“回头率”的`方法，即看完一节、一章、一部分之后，再回头扫视一遍，这样知识得到了系统的巩固，效果很好；
3.“空想法”：所谓空想法就是不看课本回想看过的内容;或看课本的大纲填充细节；
4.树形图：选出一本较有代表性的参考书，通读全书后，理出该领域研究的主要线索。
5.梳理错题法：把综合复习阶段做过的所有习题重新浏览一遍；
6.“齐头并进”法：在复习过程中，由于要复习的学科多，所以必须合理安排时间。
第16章 电压 电阻（易错模拟题汇编）
一、选择题
1．（2022•广安模拟）现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述，错误的是（ ）
A．一节干电池的电压是1.5V
B．家庭电路的电压是220V
C．手机电池电压是3.7V
D．对人体安全的电压是36V
2．（2022•郑州模拟）取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（ ）
A．铁片是水果电池的正极
B．两个相同水果电池串联后可提供更高电压
C．该水果电池的电压是 3V
D．水果电池将内能转化为电能

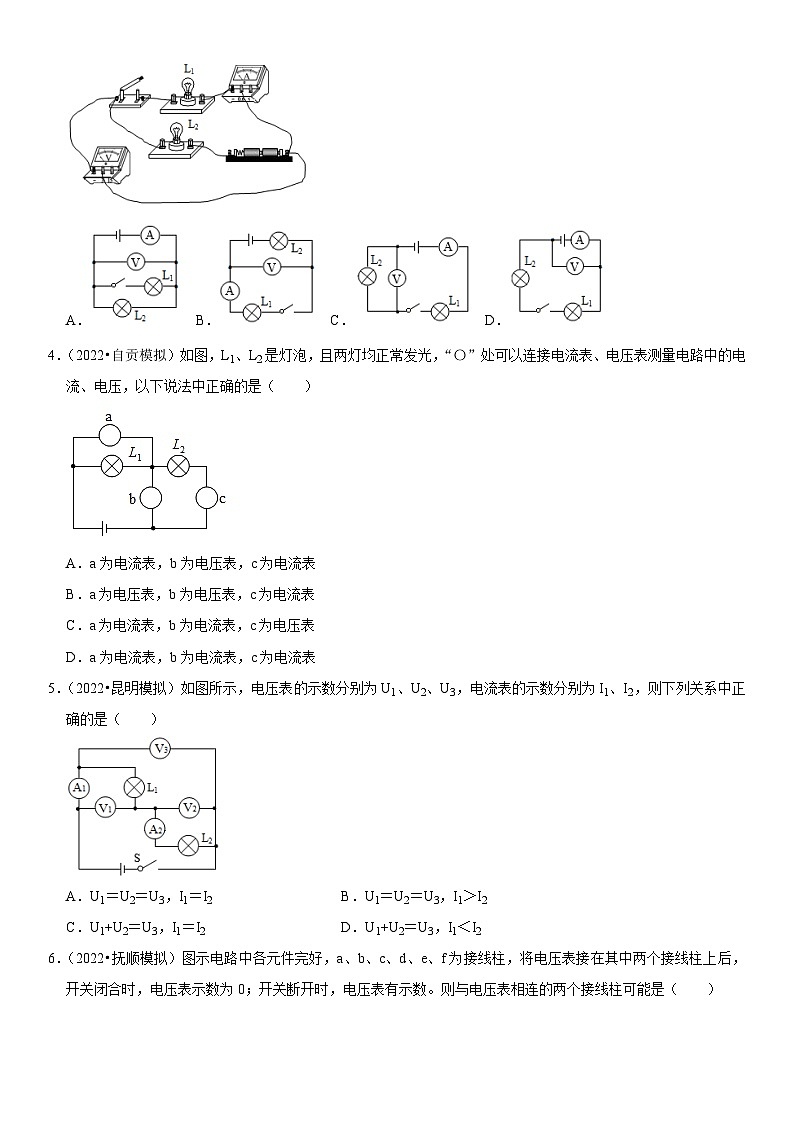

3．（2022•枣庄模拟）如图所示，与实物一致的电路图是（ ）
A． B． C． D．
4．（2022•自贡模拟）如图，L1、L2是灯泡，且两灯均正常发光，“〇”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（ ）
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电流表，c为电流表

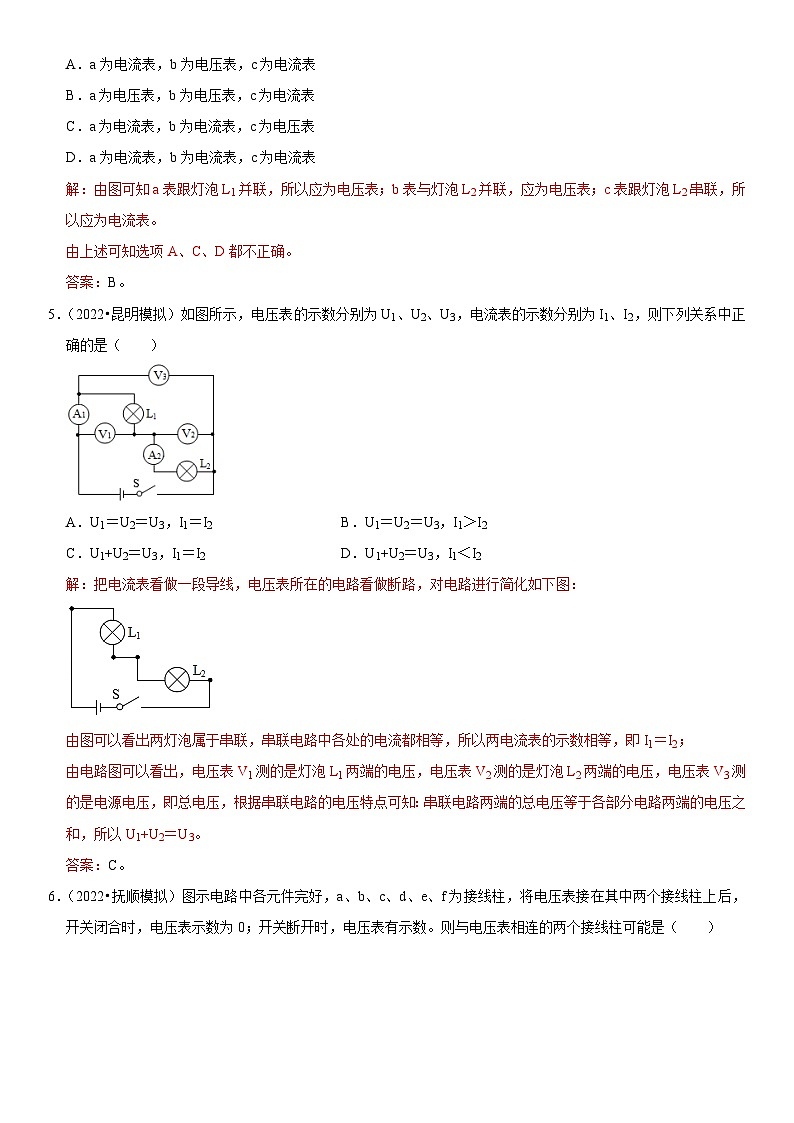

5．（2022•昆明模拟）如图所示，电压表的示数分别为U1、U2、U3，电流表的示数分别为I1、I2，则下列关系中正确的是（ ）
A．U1＝U2＝U3，I1＝I2B．U1＝U2＝U3，I1＞I2
C．U1+U2＝U3，I1＝I2D．U1+U2＝U3，I1＜I2

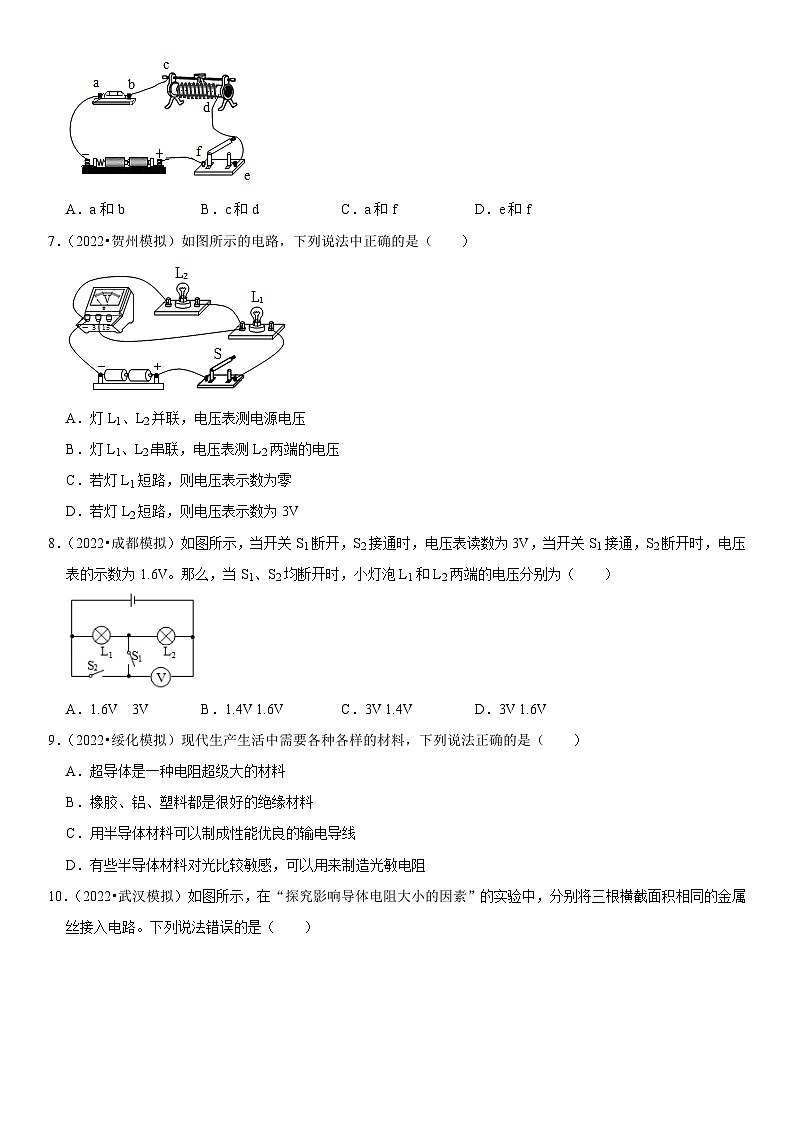

6．（2022•抚顺模拟）图示电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。则与电压表相连的两个接线柱可能是（ ）
A．a和bB．c和dC．a和fD．e和f
7．（2022•贺州模拟）如图所示的电路，下列说法中正确的是（ ）
A．灯L1、L2并联，电压表测电源电压
B．灯L1、L2串联，电压表测L2两端的电压
C．若灯L1短路，则电压表示数为零
D．若灯L2短路，则电压表示数为3V
8．（2022•成都模拟）如图所示，当开关S1断开，S2接通时，电压表读数为3V，当开关S1接通，S2断开时，电压表的示数为1.6V。那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（ ）
A．1.6V 3VB．1.4V 1.6VC．3V 1.4VD．3V 1.6V
9．（2022•绥化模拟）现代生产生活中需要各种各样的材料，下列说法正确的是（ ）
A．超导体是一种电阻超级大的材料
B．橡胶、铝、塑料都是很好的绝缘材料
C．用半导体材料可以制成性能优良的输电导线
D．有些半导体材料对光比较敏感，可以用来制造光敏电阻
10．（2022•武汉模拟）如图所示，在“探究影响导体电阻大小的因素”的实验中，分别将三根横截面积相同的金属丝接入电路。下列说法错误的是（ ）
A．电流表示数越大，表明接入电路中的金属丝的电阻越小
B．该电路可以探究导体的电阻大小是否跟导体的材料有关
C．该电路可以探究导体的电阻大小是否跟导体的长度有关
D．仅将电路中的电流表换成电压表也能完成本实验
11．（2022•邵阳模拟）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（ ）
A．B．
C．D．
12．（2022•沈阳模拟）如图甲所示是一个好玩的灯具，当顺时针转动灯具，灯就逐渐变暗，直至熄灭。实际上是由一个电位器控制着灯泡的亮度。图乙是这个电位器的结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。转动灯具，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，该滑片跟着灯具一起转动。下列分析正确的是（ ）

A．电位器与灯泡并联
B．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度的
C．该电路中，电位器只将a、b接入电路
D．该电路中，电位器只将b、c接入电路
二、填空题
13．（2022•抚州模拟）在图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S1、S3断开。S2闭合时，电压表的示数为3V，那么电源电压是 V．当S1、S3闭合，S2断开时，电压表的示数是 V（测量过程中，电压表正负极接线都是正确的）。
14．（2022•大连模拟）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是 V，电池的正极是 （选填“锌片”或“铜片”）。
15．（2022•咸宁模拟）如图a所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图b所示，根据图象的信息可知： （选填“甲”或“乙”）是电压表V1示数变化的图象，电源电压为 V，电阻R1的阻值为 Ω。
16．（2022•成都模拟）通过A、B两个电路元件的电流与其两端电压的关系如图所示。将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是 V；将A、B并联后接入电路，当通过B的电流为0.2A时，A两端的电压是 V。
17．（2022•吉安模拟）小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示，是他用身边的器材自制的简易调光灯电路。闭合开关，夹子A向右移动的过程中灯泡亮度应该 （选填“变亮”、“变暗”或“不变”）；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更 （选填“粗”或“细”）的铅笔芯来做实验。
18．（2022•济南模拟）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的 （选填“A”、“C”或“D”）接线柱连接；滑动变阻器是通过改变接入电路中电阻丝的 来改变电阻的大小。
三、实验探究题
19．（2022•枣庄模拟）学习了电学知识后，小明对影响电阻大小的部分因素进行了探究，器材有：开关、电流表、干电池（电压恒为1.5V）各一个，三根完全相同的合金丝，导线若干，连接如图甲所示的电路，小明将合金丝以不同方式分别接入电路A、B之间，闭合开关S后，记录的数据如表。
根据实验数据，回答下列问题：
（1）图乙是将一根合金丝接入电路时电流表的读数，请将其填入表格中。
（2）导体电阻的大小跟材料、长度和横截面积的关系。
A．电阻的大小与长度的关系是： ；
B．电阻的大小与横截面积的关系是： 。
（3）分析表中的实验数据，还可以得出导体的电流与电阻的关系： 。
（4）实验中一根合金丝的电阻为 Ω，若该合金丝的横截面积为1mm2，则一根合金丝的长度是
m．（已知该合金丝长1m，横截面积1mm2的阻值为1Ω）
20．（2022•南阳模拟）小兰同学对串联电路电压规律进行了探究。
（1）根据电路图甲，用笔代替导线连接实物电路图乙。
（2）如图甲所示闭合开关，发现L1不发光，L2比较亮，电压表示数为零，则小灯泡L1的故障是 ；
（3）排除故障后，小兰正确测出了L1两端的电压，在测L2两端的电压时，小兰打算采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。此操作可能会导致电压表出现的现象是 。
（4）最后，小兰按照正确的方法测出了L1、L2、AC之间的电压UL1＝2.4V，UL2＝1.6V，UAC的示数如图丙所示，读出UAC＝ V，并得出了实验的最终结论。实验结论为：
（5）此实验依然存在着一定的缺陷，你的改进方法是： 。
四、计算题
21．（2022•德州模拟）如图所示，电源电压不变，当开关S闭合时，电压表的V1示数为12V，电压表V2的示数为4V，当开关S断开时，电压表V1的示数为6V，电压表V2的示数为8V．（请写出必要的文字说明）
（1）当开关S闭合时，灯L1及电源电压各是多少？
（2）当开关S断开时，每盏灯的电压各是多少？
22．（2022•绥化模拟）如图所示，已知电源电压为9V，电压表V1、V2规格相同，闭合开关S，电压表V1示数为6V，通过灯泡L2电流为0.5A，回答下列问题：
（1）灯泡L1和L2两端的电压各是多少？
（2）通过灯泡L1的电流是多少？电流表示数为多少？
（3）若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？
连接方式
一根
两根串联
三根串联
两根并联
三根并联
电流表读数/A

0.15
0.1
0.6
0.9
