16.1  电压（原卷版）

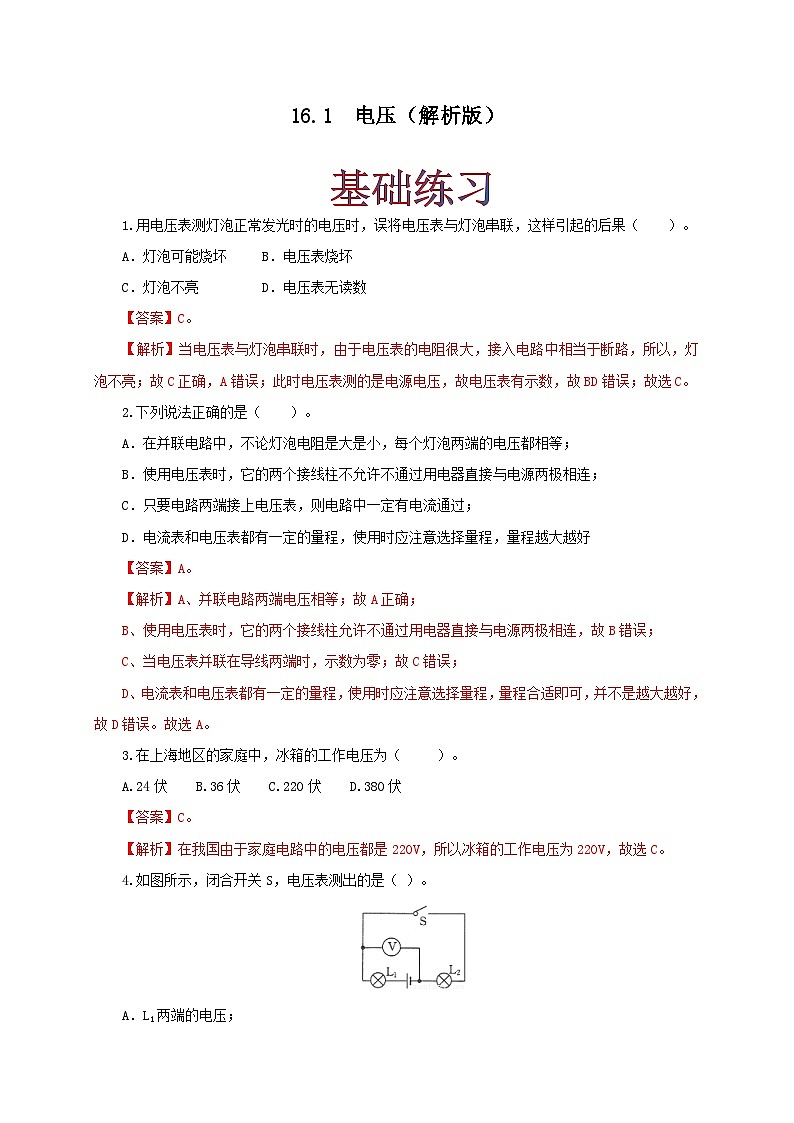

1.用电压表测灯泡正常发光时的电压时，误将电压表与灯泡串联，这样引起的后果（　　）。

A．灯泡可能烧坏     B．电压表烧坏

C．灯泡不亮         D．电压表无读数

2.下列说法正确的是（    ）。

A．在并联电路中，不论灯泡电阻是大是小，每个灯泡两端的电压都相等；

B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连；

C．只要电路两端接上电压表，则电路中一定有电流通过；

D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好

3.在上海地区的家庭中，冰箱的工作电压为（   ）。

A.24伏    B.36伏    C.220伏    D.380伏

4.如图所示，闭合开关S，电压表测出的是（ ）。

A．L1两端的电压；

B．L2两端的电压；

C．L1和L2两端的电压；

D．电源两端的电压

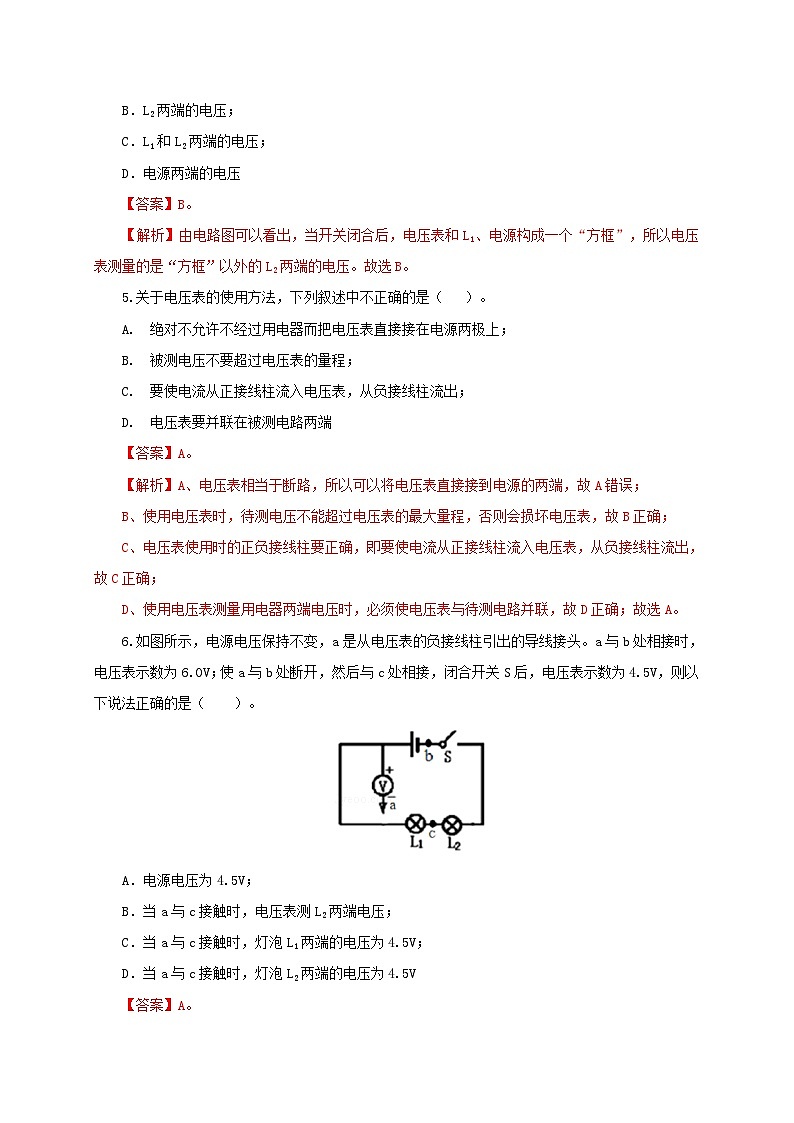

5.关于电压表的使用方法，下列叙述中不正确的是（  ）。

A. 绝对不允许不经过用电器而把电压表直接接在电源两极上；

B. 被测电压不要超过电压表的量程；

C. 要使电流从正接线柱流入电压表，从负接线柱流出；

D. 电压表要并联在被测电路两端

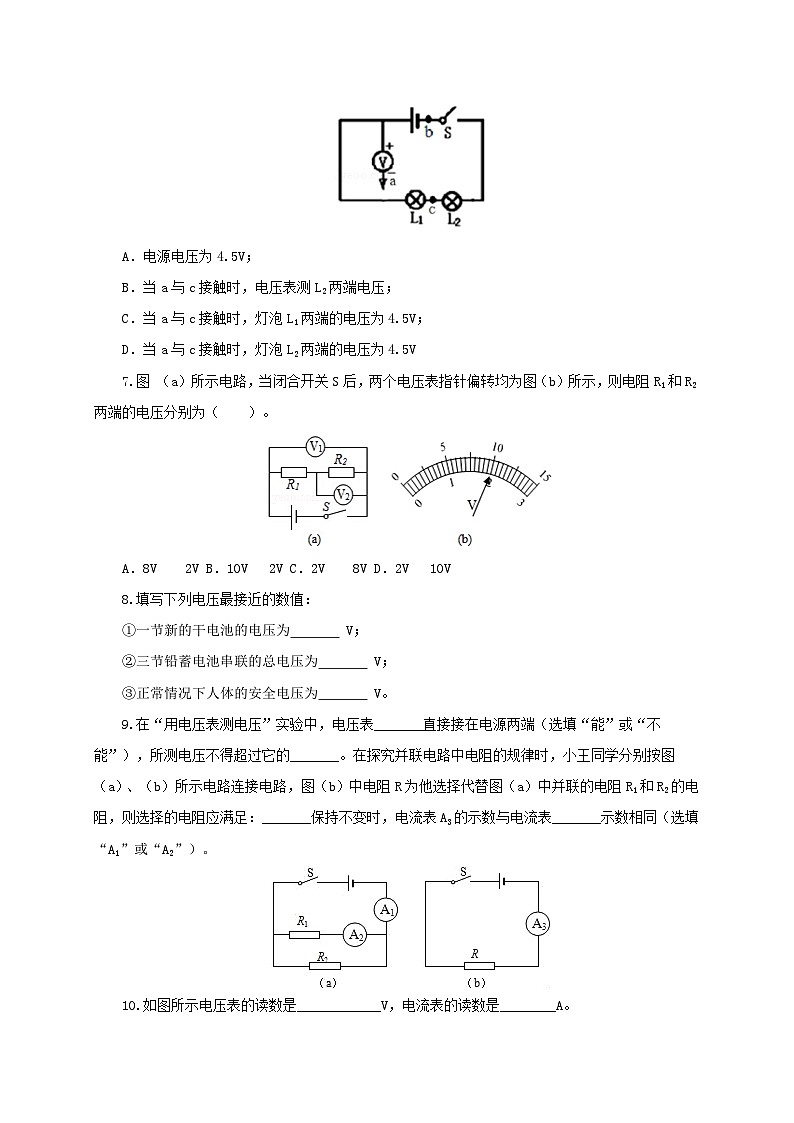

6.如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头。a与b处相接时，电压表示数为6.0V；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为4.5V，则以下说法正确的是（　　）。

A．电源电压为4.5V；

B．当a与c接触时，电压表测L2两端电压；

C．当a与c接触时，灯泡L1两端的电压为4.5V；

D．当a与c接触时，灯泡L2两端的电压为4.5V

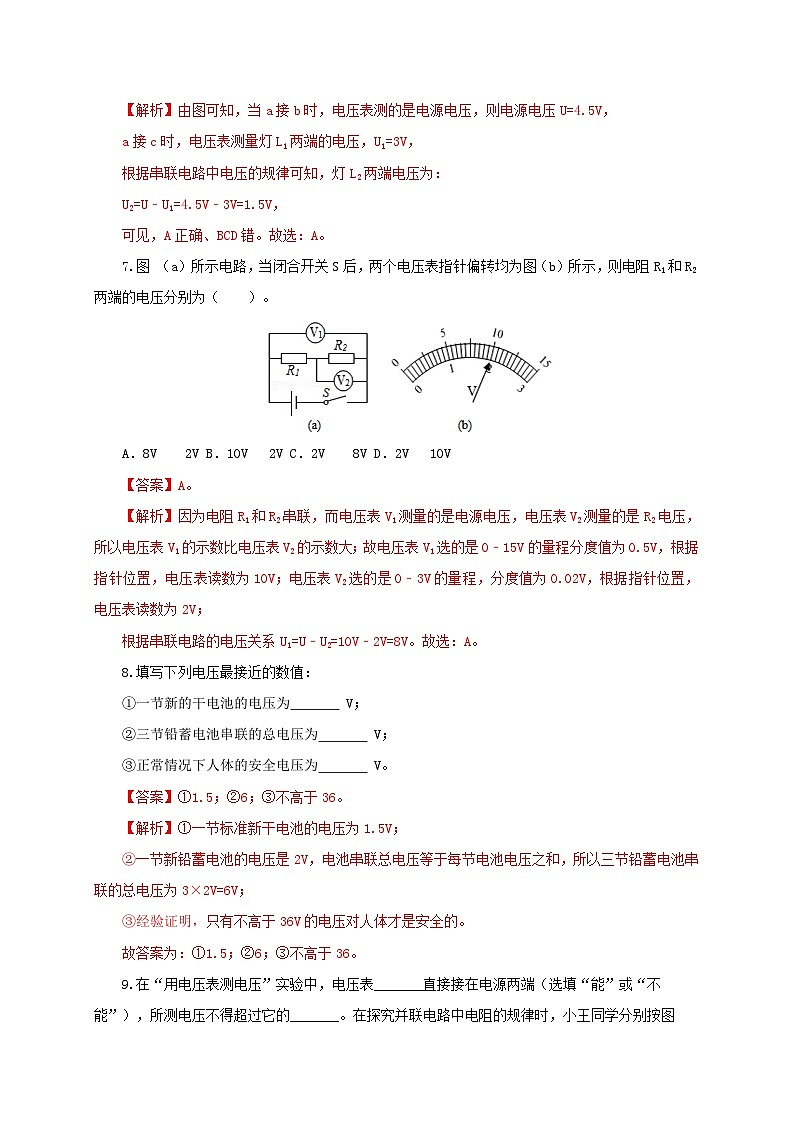

7.图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）。

A．8V    2V B．10V   2V C．2V    8V D．2V   10V

8.填写下列电压最接近的数值：

①一节新的干电池的电压为　   　 V；

②三节铅蓄电池串联的总电压为　   　 V；

③正常情况下人体的安全电压为　   　 V。

9.在“用电压表测电压”实验中，电压表_______直接接在电源两端（选填“能”或“不能”），所测电压不得超过它的_______。在探究并联电路中电阻的规律时，小王同学分别按图（a）、（b）所示电路连接电路，图（b）中电阻R为他选择代替图（a）中并联的电阻R1和R2的电阻，则选择的电阻应满足：_______保持不变时，电流表A3的示数与电流表_______示数相同（选填“A1”或“A2”）。

10.如图所示电压表的读数是____________V，电流表的读数是________A。

11.某同学连接的电路如图所示，他所用的电源是四节干电池串联组成的电池组，当他将开关闭合后，电压表的示数为4V，则L1两端的电压为　   　 V，L2两端的电压为　   　V。

1.在如图所示的电路中，接通电路后各部分电路都正常；如果将电流表与L2互换位置，那么（　　）。

A．电流表的示数将变小，电压表的示数将变小；

B．电流表的示数将变大，电压表的示数将不变；

C．电流表的示数将不变，电压表的示数将变小；

D．电流表的示数将不变，电压表的示数将不变

2. 如图所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（    ）。

A．L1的灯丝断了   B．L2的灯丝断了   C．L1的接线短路   D．L2的接线短路

3.一节新干电池的电压为（   ）。

A.1.5伏    B.24伏    C.110伏   D.220伏

4.如图所示，当开关S闭合后，电压表能直接测量灯泡L2两端电压的是（　　）。

A．B．C．D．

5.如图电路中一切元件均正常，电源电压为U，当R1被烧断时，电压表读数为        ；当R1被短路时，电压表示数是            。

6.在电学实验中，连接电路时，电键应处于________状态；电压表应该________（选填“串联”或“并联”）在电路中，某电压表表盘如图所示，则“0～15V”量程档的最小分度值为________伏，此时电压表的读数是________伏。

7.电学课中，老师曾讲过“水果电池”，激发了同学们的探究热情。

（1）小欢把铜片和锌片插入柠檬中，再连上电压表，她惊喜地发现电压表转动起来了（如图）。则柠檬电池外部的电流方向是从________ 经过电压表流向________；

（2）小刚把两个水果电池串联起来，再用电压表测量电压．示数如图。则电压为________；

（3）你认为影响水果电池电压的因素可能有哪些？试写出两条：________。

8.（1）在下图的甲、乙的○内填上适当的电表符号，要求闭合开关后灯泡都能发光。

（2）根据丙标出的电流方向，从电池组、电压表、电流表三个元件中选出两个元件符号，分别填进丙电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光。
