初中物理人教版（2024）九年级全册第十八章 电功率第2节 电功率同步练习题

这是一份初中物理人教版（2024）九年级全册第十八章 电功率第2节 电功率同步练习题，共28页。试卷主要包含了电功率，额定电压，电功率综合计算练习等内容，欢迎下载使用。

（知识点总结+例题讲解）
一、电功率：
1.定义：电流在单位时间（1s）内所做的功；（或电流在1s 内所消耗的电能）
2.符号：P
3.公式：
（1）定义式：
（2）推导式：
①（通用公式）
②（适用于纯电阻电路，一般用于并联电路）
③（适用于纯电阻电路，一般用于串联电路）
4.单位：
（1）国际单位：瓦特（W），简称瓦；或焦每秒（J/s） 1W=1J/s
（2）常用单位：千瓦（kW） 1kW=1000W
5.物理意义：表示电流做功快慢（用电器消耗电能的快慢）；
说明：20W的物理意义：电流在1秒内做的功是20J（用电器在1秒内消耗的电能是20J）；
6.概念区分：
（1）电功和电功率：电功表示消耗电能的多少，电功率表示消耗电能的快慢；
（2）千瓦和千瓦时：千瓦是电功率的单位，千瓦时是电功单位；
（3）电能表测量的是电功，而不是电功率；
7.串联电路的电功：
（1）；
（2）P=P1+P2+…+Pn
8.并联电路的电功：
（1）；
（2）P=P1+P2+…+Pn
无论用电器串联或并联，计算在一定时间所做的总功：P=P1+P2+…+Pn
【例题1】某家用电器正常工作时的功率约为300W，则它可能是（ ）
A．空调器 B．洗衣机 C．电视机 D．台灯
【变式1】下列单个用电器正常工作时，相同时间内耗电量最大的是（ ）
A．计算器 B．手电筒 C．电子手表 D．空调
【例题2】下列关于电功和电功率说法中正确的是（ ）
A．用电器电功率越大，所做电功就越多
B．用电器做的电功越多，电功率就越大
C．用电器电功率越大，所做电功就越少
D．用电器电功率越大，所做电功就越快
【变式2】下列关于电功、电功率的说法中正确的是（ ）
A．电能表转盘转得越快，电能表所在电路消耗的电能越多
B．用电器消耗的电功率越小，则电流做的功就越少
C．对某一用电器而言，消耗的实际功率是由实际电压决定的
D．通过用电器的电流做功越多，则用电器功率就越大
【例题3】一度电可供“220V 40W”的电灯正常工作（ ）
A．25小时 B．40小时 C．20小时 D．0.025小时
【变式3】如图所示为某品牌的液体加热器，在此加热器底部贴有一铭牌如表所示。下列说法中正确的是（ ）
A．1度电可供它正常工作0.8h
B．它正常工作时，通过的电流大于5A
C．它正常工作时，其功率为800W
D．它接在电压为110V的电源上工作时，其功率为400W
【例题4】某国产新款智能手机，支持最新的超级快充技术。该手机插入220V照明电路中，在通过超级快充模式充电时，消耗的功率为40W，充电器输出电压为10V，则充电电流为（ ）
A．0.18A B．5.5A C．4A D．0.25
【变式4】两个额定电压相同的电热器甲和乙，甲的额定功率为1800W，乙的额定功率为1200W，两个电热器都正常工作时，下列说法中正确的是（ ）
A．甲电热器两端的电压较高
B．通过两个电热器的电流相等
C．电流通过甲电热器做功较快
D．甲电热器消耗的电能较多
【例题5】如图甲，电源电压恒为3V，小灯泡L标有“2.5V”、滑动变阻器R标有“10Ω 1A”的字样，灯L的I﹣U图线如图乙。闭合开关S，下列判断正确的是（ ）
A．小灯泡正常发光时，电路总功率为3W
B．滑片P处于b端时，电压表示数可能为1.5V
C．用另一相同的灯L替换R，此时电路总电阻为20Ω
D．为确保电路安全，R的变化范围为“2Ω～10Ω”
【变式5】标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示。若把它与一只15Ω的定值电阻串联接在电压为10V的电路中，则整个电路消耗的功率为（ ）
A．2W
B．3W
C．4W
D．5W
【例题6】小灯泡的I﹣U图像如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A。则（ ）
A．定值电阻的阻值为8ΩB．灯泡功率为5W
C．电源电压为5VD．电路总功率为0.9W
【变式6】如图甲所示，电源电压恒定，闭合开关S，滑动变阻器的滑片P从B端移至A端时，小灯泡恰好正常发光，小灯泡的U﹣I图像如图乙所示，则下列说法正确的是（ ）
A．小灯泡的额定电压为4V
B．滑动变阻器的最大阻值为20Ω
C．整个电路的最大功率为32W
D．电压表示数为11V时，通过小灯泡电流是0.55A
【例题7】如图所示电路，灯L上标有“3V 0.9W”字样，电源电压恒为4.5V，灯L的电阻保持不变。求：
（1）灯L的电阻；
（2）灯L正常工作时，滑动变阻器的电功率。
【变式7】如图所示的电路中，电源电压恒为9V，灯泡L的规格为“6V 3W”（电阻不变），闭合开关S，灯泡正常工作。求：
（1）电阻R的阻值；
（2）电路的总功率。
【例题8】如图所示，电源电压保持不变，R的电阻为4Ω，灯泡L标有“6V 3W”字样，开关S闭合后，灯泡正常发光，电流表的示数为2A。求：
（1）灯泡中电流。
（2）电阻R消耗的电功率。
【变式8】如图所示，电路中定值电阻R1和R2并联在电压为6V的电源上，当开关S闭合时，电流表A1的示数为0.6A，电流表A2的示数为0.2A。求：
（1）定值电阻R1的大小；
（2）电路中的总电流I总；
（3）电路消耗的总功率。
二、额定电压、额定功率、实际电压、实际功率：
1.额定电压：用电器 正常工作 时的电压。（此时的电流叫额定电流）
2.额定功率：用电器在 额定电压 下的功率：
某灯泡上标有“PZ22O-25”字样分别表示：
PZ：普通照明，额定电压220V，额定功率25W的灯泡。
若知该灯“正常发光”可知：该灯额定电压为220V，额定功率25W，
则额定电流： = 0.11 A ，灯丝阻值： = 1936 Ω。
3.实际功率：用电器在实际电压下的功率：
当用电器的电阻不变时：；可得：
4.用电器在实际电压与额定电压时的工作情况对比：
①当，用电器正常工作（灯正常发光）；
②当，用电器不能正常工作（灯光暗淡）；
③当，用电器不能正常工作（灯光较亮），有时会损坏用电器；
5.灯L1“220V 100W”，灯L2“220V 25W”相比较而言，L1灯丝粗短，L2灯丝细长。
判断灯丝电阻口诀：“大功率：粗短，小功率：细长”（U额相同）
两灯串联时，灯L2亮，两灯并联时，灯L1亮；
判断哪个灯亮的口诀“串小（功率）并大” （U额 相同）
5.“1千瓦时”的规定：1kW的用电器工作1h消耗的电能。
【例题9】甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”的字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断不正确的是（ ）
A．若把它们并联在4V电路中，乙灯正常发光
B．若把它们并联在4V电路中，乙灯比甲灯亮
C．若把它们串联在10V电路中，乙灯比甲灯亮
D．若把它们串联在10V电路中，两灯都可以正常发光
【变式9】小明在更换灯泡时发现灯泡上有“220V 40W”字样，下列说法正确的是（ ）
A．该灯泡只能在220V电压下工作
B．该灯泡的实际电功率是40W
C．该灯泡的额定功率是40W
D．该灯泡每秒消耗的电能是40J
【例题10】小新在家做作业时偶然发现桌上台灯标有“12W”的字样，通过查阅资料终于明白“12W”表示该台灯的（ ）
A．实际功率 B．额定功率 C．实际电压 D．额定电压
【变式10】如图所示，节能灯铭牌标注“220V 24W”，其中“24W”指正常工作时的（ ）
A．电压
B．电流
C．电阻
D．功率
【例题11】将额定功率相同的L1、L2两灯串联接在电路中，闭合开关后，灯L1正常发光而L2却几乎不亮，对于这一现象，下列分析正确的是（ ）
A．L1中的实际电流比L2中的实际电流大
B．L1的额定电流比L2的额定电流大
C．L2的电阻比L1小，L2的实际电压小于它的额定电压
D．L1的电阻比L2大，L1的实际电压大于它的额定电压
【变式11】一个灯泡标有“6V 3W”字样，接到某一电路中，通过它的电流是0.4安，则（ ）
A．灯两端的电压大于6V B．灯两端的电压小于6V
C．灯的实际功率大于2.4W D．灯的实际功率等于2.4W
【例题12】如图所示，电源电压为3V恒定不变，闭合开关后，LED灯L1比小灯泡L2亮，测得通过LED灯的电流I1＝0.03A，通过小灯泡的电流I2＝0.3A，下列正确的是（ ）
A．L1的实际功率比L2的实际功率大
B．L1两端电压大于L2两端电压
C．工作相同的时间，L1比L2消耗的电能多
D．工作相同的时间，L1比L2消耗的电能少
【变式12】标有“6V”字样的甲、乙两个小灯泡，它们的电流与电压变化的关系如图所示。下列判断正确的是（ ）
A．甲灯的额定功率小于乙灯的额定功率
B．将甲、乙两个小灯泡串联在6V的电路中时甲灯比乙灯亮
C．为保证灯泡不损坏，两灯串联时电路两端的电压不超过8V
D．将甲、乙两个小灯泡并联在3V的电路中时它们的功率各自变为原来的一半
三、电功率综合计算练习：
【例题13】如图所示，电源电压为6V不变，灯泡L上标有“3V 0.9W”的字样，滑动变阻器的规格是“20Ω 1A”，电压表的量程为“0～15V”（不考虑灯丝电阻的变化）。求：
（1）灯泡的电阻；
（2）滑动变阻器的滑片移到最右端时，滑动变阻器消耗的电功率；
（3）在保障电路安全的情况下，电路消耗的最大功率。
【变式13】如图所示的电路中，灯泡L标有“12V 6W”，当S1、S2、S3均闭合，滑片P滑到最左端a时、小灯泡刚好正常发光，此时电流表的示数为1.5A；当S1、S2闭合，S3断开，P滑到最右端b时，电压表为3V。求：
（1）电源电压；
（2）R1的阻值；
（3）当S1、S2闭合，S3断开，P滑到最右端b时，R2的电功率。
【例题14】如图甲所示电路，电源电压保持不变。闭合开关，将滑动变阻器的滑片由最右端向左移动的过程中，电压表与电流表示数的变化关系如图乙所示。求：
（1）R2的最大阻值；
（2）R1的阻值和电源电压；
（3）电路消耗的最小功率。
【变式14】在测量小灯泡电功率的实验中，电路如图甲所示，电源电压恒为4V。小灯泡标有“2.5V”字样，滑动变阻器规格为“50Ω 2.1A”，实验得到小灯泡的I﹣U图象如图乙所示。求：
（1）小灯泡的额定功率；
（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值；
（3）当小灯泡消耗的功率为0.2W时，滑动变阻器R消耗的功率为多少。
【例题15】如图所示，R0是阻值为8Ω的定值电阻，R为滑动变阻器，其上标有“100Ω 3A”字样，电流表A1、A2的量程为0～3A，灯泡上标有“6V 3W”字样。求：
（1）求灯泡的额定电流；
（2）闭合开关S，断开开关S1、S2时，灯泡正常发光，求电源电压的大小；
（3）开关S、S1、S2都闭合时，在不损坏电路元件的前提下，求R消耗电功率的最小值和最大值。
【变式15】如图所示的电路中，电源电压不变，R1＝24Ω，小灯泡标有“6V 1.5W”（小灯泡灯丝电阻阻值不变），滑动变阻器R2标有“30Ω 0.5A”，电流表的量程是0～0.6A，电压表的量程是0～3V。当只断开S2时，电流表示数为0.25A。求：
（1）电源电压为多少？
（2）只闭合S1时，小灯泡消耗的电功率为多少？
（3）只闭合S2时，在保证电路安全的情况下，求电路的总电功率的变化范围？
序号
知识点
难易程度
例题数
变式题数
合计
一
电功率
★★★★
8
8
30
二
额定电压、额定功率和实际功率
★★★
4
4
三
电功率综合计算
★★★★
3
3
产品
液体加热器
额定电压
220V
频率
50HZ
额定功率
800W
容量
1.7L

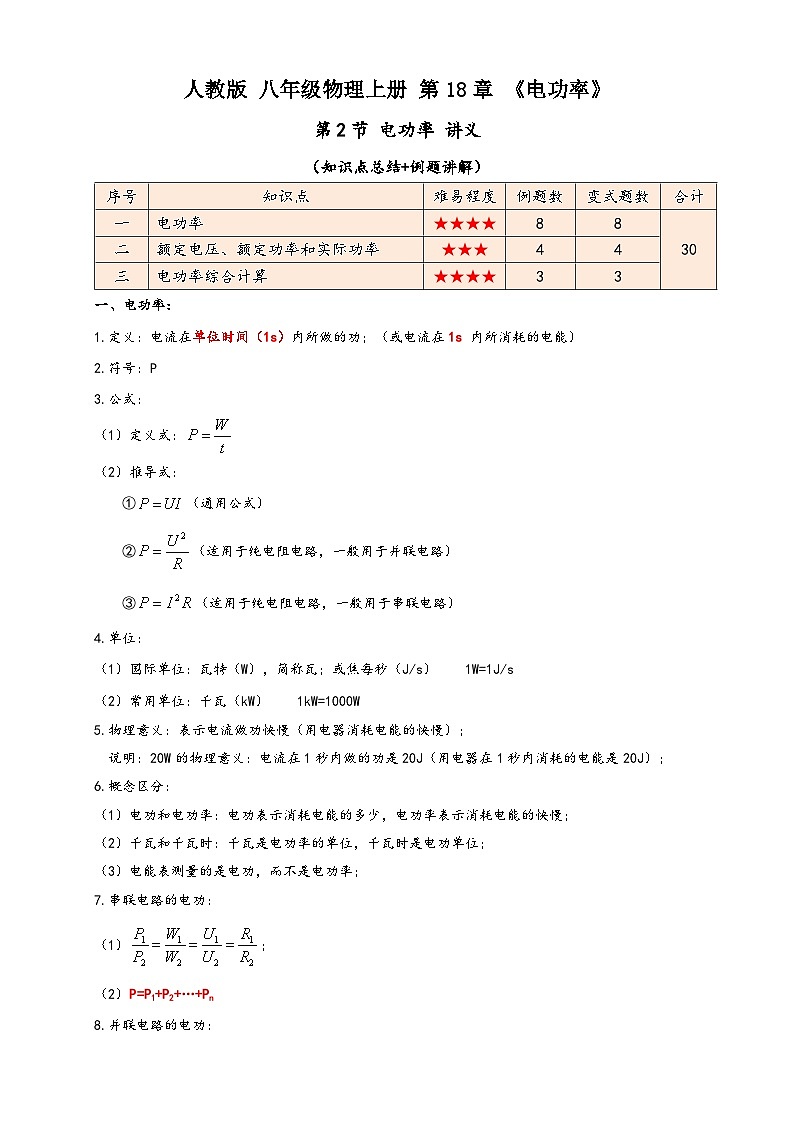

人教版 八年级物理上册 第18章 《电功率》
第2节 电功率 讲义
（知识点总结+例题讲解）
一、电功率：
1.定义：电流在单位时间（1s）内所做的功；（或电流在1s 内所消耗的电能）
2.符号：P
3.公式：
（1）定义式：
（2）推导式：
①（通用公式）
②（适用于纯电阻电路，一般用于并联电路）
③（适用于纯电阻电路，一般用于串联电路）
4.单位：
（1）国际单位：瓦特（W），简称瓦；或焦每秒（J/s） 1W=1J/s
（2）常用单位：千瓦（kW） 1kW=1000W
5.物理意义：表示电流做功快慢（用电器消耗电能的快慢）；
说明：20W的物理意义：电流在1秒内做的功是20J（用电器在1秒内消耗的电能是20J）；
6.概念区分：
（1）电功和电功率：电功表示消耗电能的多少，电功率表示消耗电能的快慢；
（2）千瓦和千瓦时：千瓦是电功率的单位，千瓦时是电功单位；
（3）电能表测量的是电功，而不是电功率；
7.串联电路的电功：
（1）；
（2）P=P1+P2+…+Pn
8.并联电路的电功：
（1）；
（2）P=P1+P2+…+Pn
无论用电器串联或并联，计算在一定时间所做的总功：P=P1+P2+…+Pn
【例题1】某家用电器正常工作时的功率约为300W，则它可能是（ ）
A．空调器 B．洗衣机 C．电视机 D．台灯
【答案】B
【解析】解：A、空调器是耗电较多的用电器，其功率一般在1000W以上，故A错误；
B、洗衣机的功率一般在200W～500W左右，与300W比较接近，故B正确；
C、电视机的功率约为120W左右，故C错误；
D、台灯的功率约25W左右，故D错误。
故选：B。
【变式1】下列单个用电器正常工作时，相同时间内耗电量最大的是（ ）
A．计算器 B．手电筒 C．电子手表 D．空调
【答案】D
【解析】解：单个用电器正常工作时，相同时间内耗电量最大的，功率最大；计算器的功率约为0.5mW，手电筒的功率约为1W，家用电冰箱的功率约200W，家用空调器的功率约为1000W，所以耗电量最大的是空调。
故选：D。
【例题2】下列关于电功和电功率说法中正确的是（ ）
A．用电器电功率越大，所做电功就越多
B．用电器做的电功越多，电功率就越大
C．用电器电功率越大，所做电功就越少
D．用电器电功率越大，所做电功就越快
【答案】D
【解析】解：电功率表示电流做功的快慢，用电器的实际电功率越大，电流做功就越快，故D正确；
电流通过电器所做的电功越多，因时间未知，根据P=Wt可知，无法确定用电器的电功率大小，故B错误；
用电器电功率越大，因时间未知，根据W＝Pt可知，无法确定用电器所做的电功的多少，故AC错误。
故选：D。
【变式2】下列关于电功、电功率的说法中正确的是（ ）
A．电能表转盘转得越快，电能表所在电路消耗的电能越多
B．用电器消耗的电功率越小，则电流做的功就越少
C．对某一用电器而言，消耗的实际功率是由实际电压决定的
D．通过用电器的电流做功越多，则用电器功率就越大
【答案】C
【解析】解：A、电能表的转盘转得越快，电能表所在电路的总功率越大，不能说电能表所在电路消耗的电能越多，故A错误；
B、用电器消耗的电功率越小，由于不知道时间，根据W＝Pt无法判定电流做的功的多少，故B错误；
C．对某一用电器而言，消耗的实际功率是由实际电压决定的，实际电压越大，其消耗的实际功率越大，故C正确；
D．因为通电时间未知，所以由P=Wt可知，通过用电器的电流做功越多，但用电器的功率不一定越大，故D错误。
故选：C。
【例题3】一度电可供“220V 40W”的电灯正常工作（ ）
A．25小时 B．40小时 C．20小时 D．0.025小时
【答案】A
【解析】解：已知P＝40W＝0.04kW，W＝1度＝1kW•h，
由P=Wt可得，一度电可供“200V 40W”的电灯正常工作时间t=WP=1kW⋅ℎ0.04kW=25h。
故选：A。
【变式3】如图所示为某品牌的液体加热器，在此加热器底部贴有一铭牌如表所示。下列说法中正确的是（ ）
A．1度电可供它正常工作0.8h
B．它正常工作时，通过的电流大于5A
C．它正常工作时，其功率为800W
D．它接在电压为110V的电源上工作时，其功率为400W
【答案】C
【解析】解：AC.液体加热器正常工作时的功率P＝800W＝0.8kW，由P=Wt可得，
1度电可供它正常工作的时间t=WP=1kW⋅ℎ0.8kW=1.25h，故A错误、C正确；
B.由P＝UI可得，液体加热器正常工作时，通过的电流I=PU=800W220V≈3.6A＜5A，故B错误；
D.由P＝UI=U2R可得，液体加热器的电阻R=U2P=(220V)2800W=60.5Ω，它接在电压为110V的电源上工作时，其功率P′=U实2R=(110V)260.5Ω=200W，故D错误。
故选：C。

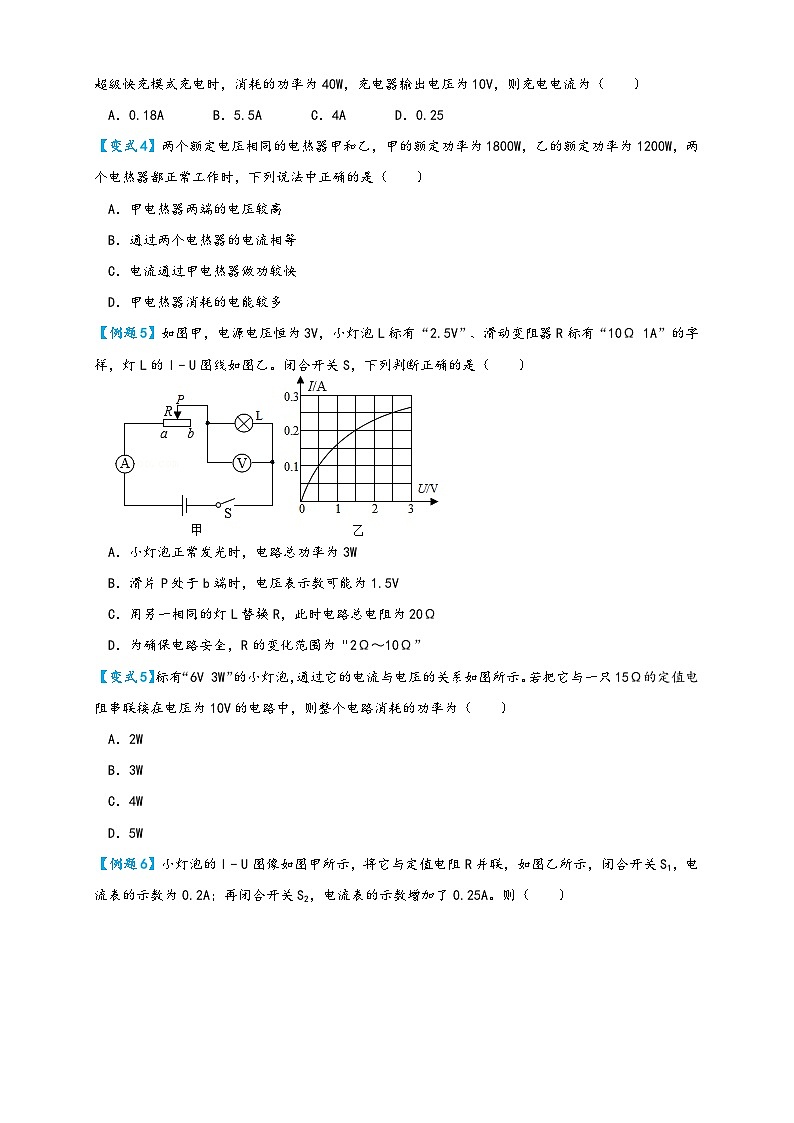

【例题4】某国产新款智能手机，支持最新的超级快充技术。该手机插入220V照明电路中，在通过超级快充模式充电时，消耗的功率为40W，充电器输出电压为10V，则充电电流为（ ）
A．0.18A B．5.5A C．4A D．0.25
【答案】C
【解析】解：由P＝UI可得充电电流为：I=PU=40W10V=4A。
故选：C。
【变式4】两个额定电压相同的电热器甲和乙，甲的额定功率为1800W，乙的额定功率为1200W，两个电热器都正常工作时，下列说法中正确的是（ ）
A．甲电热器两端的电压较高 B．通过两个电热器的电流相等
C．电流通过甲电热器做功较快 D．甲电热器消耗的电能较多
【答案】C
【解析】解：A．甲和乙两电热器的额定电压相等，因电热器正常工作时的电压和额定电压相等，所以正常工作时它们两端的电压相等，故A错误；
B．两电热器正常工作时的电压相等，其实际功率等于额定功率，则它们的实际功率不同，由P＝UI可知，通过的电流不相等，故B错误；
C．电热器正常工作时的功率和额定功率相等，甲的额定功率较大，其正常工作时的实际功率较大；因电功率是表示电流做功快慢的物理量，所以电流通过甲电热器做功较快，故C正确；
D．由W＝Pt可知，电热器消耗的电能与电功率和通电时间有关，由于不知道通电时间，所以无法比较两电热器消耗电能的关系，故D错误。
故选：C。
【例题5】如图甲，电源电压恒为3V，小灯泡L标有“2.5V”、滑动变阻器R标有“10Ω 1A”的字样，灯L的I﹣U图线如图乙。闭合开关S，下列判断正确的是（ ）
A．小灯泡正常发光时，电路总功率为3W
B．滑片P处于b端时，电压表示数可能为1.5V
C．用另一相同的灯L替换R，此时电路总电阻为20Ω
D．为确保电路安全，R的变化范围为“2Ω～10Ω”
【答案】D
【解析】解：由电路图可知，闭合开关S，灯泡L与滑动变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流。
A、已知灯泡的额定电压为2.5V，根据图乙可知，灯泡正常发光时的电流为0.25A，
此时电路的总功率：P＝UI＝3V×0.25A＝0.75W；故A错误；
B、滑片P处于b端时，灯泡与滑动变阻器的最大阻值串联；
假设灯泡的阻值不变，由I=UR可得，灯泡正常发光时的电阻：RL=ULI=Ω；
因串联电路的总电阻等于各分电阻之和，所以电路的总电阻：
R总＝RL+R＝10Ω+10Ω＝20Ω，
电路电流：I′=UR总=3V20Ω=0.15A，
电压表的示数：UL′＝I′RL＝0.15A×10Ω＝1.5V，
由于灯泡的电阻随温度的升高而增大，所以此时灯泡的实际电阻小于灯泡正常发光时的电阻，又因为串联电路起分压作用，所以灯泡分得的电压小于1.5V，故B错误；
C、用另一相同的灯L替换R，根据串联分压规律可知两灯泡两端电压相等，都为1.5V，根据图乙可知，此时电路电流为0.2A，
电路总电阻：R总′=UI″=3V0.2A=15Ω，故C错误；
D、当滑动变阻器接入电路的阻值最小时，电路电流最大，即灯泡正常发光时的电流0.25A；
此时电路最小总电阻：R总″=UI=3V0.25A=12Ω，
因串联电路中的总电阻等于各分电阻之和，所以滑动变阻器接入电路的最小阻值：R最小＝R总″﹣RL＝12Ω﹣10Ω＝2Ω，
当滑动变阻器接入电路的阻值最大时，电压表和电流表均是安全的，因此R的变化范围为“2Ω～10Ω”，故D正确。
故选：D。
【变式5】标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示。若把它与一只15Ω的定值电阻串联接在电压为10V的电路中，则整个电路消耗的功率为（ ）
A．2W
B．3W
C．4W
D．5W
【答案】C
【解答】解：由题意可知，灯泡的额定电压为6V，由图象可知，额定电流为0.5A，此时灯泡的电阻为：RL=U额I额=6V0.5A=12Ω；
若把它与一只15Ω的定值电阻串联接在电压为10V的电路中，假设灯泡的电阻不变，则根据欧姆定律可得通过R的电流为：I=UR总=10V12Ω+15Ω≈0.37A，
由图象中可知灯泡的电阻是变化的，通过灯泡的电流应大于0.37A，从图象中可知当I＝0.4A时，灯泡两端的电压为4V，
电阻两端的电压为：UR＝IR＝0.4A×15Ω＝6V，
此时总电压刚好为：U＝UL+UR＝4V+6V＝10V，
即等于电源电压，所以整个电路消耗的功率：P＝UI＝10V×0.4A＝4W。
故选：C。
【例题6】小灯泡的I﹣U图像如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A。则（ ）
A．定值电阻的阻值为8ΩB．灯泡功率为5W
C．电源电压为5VD．电路总功率为0.9W
【答案】D
【解答】解：ABC．如图乙所示，闭合开关S1，此时电路为只有R的简单电路，电流表的示数为0.2A；再闭合开关S2，此时电路为R与小灯泡的并联电路。
由并联电路电流特点可知，电流表的示数增加了0.25A，则通过小灯泡的电流为0.25A，由图甲可知，此时小灯泡两端的电压为2V，根据并联电路的电压特点可知，电源电压为2V，定值电阻两端的电压为2V；
由欧姆定律可知，定值电阻的阻值为：R=UI=2V0.2A=10Ω
灯泡的功率为：P1＝U1I1＝2V×0.25A＝0.5W
故ABC错误；
D．当开关都闭合时，该电路的总电流为：I总＝I2+I1＝0.2A+0.25A＝0.45A
电路总功率为：P总＝UI总＝2V×0.45A＝0.9W
故D正确。
故选D。
【变式6】如图甲所示，电源电压恒定，闭合开关S，滑动变阻器的滑片P从B端移至A端时，小灯泡恰好正常发光，小灯泡的U﹣I图像如图乙所示，则下列说法正确的是（ ）
A．小灯泡的额定电压为4V
B．滑动变阻器的最大阻值为20Ω
C．整个电路的最大功率为32W
D．电压表示数为11V时，通过小灯泡电流是0.55A
【答案】B
【解答】解：A、由题知灯泡和R串联，滑动变阻器的滑片P从B端移至A端时，连入电路的电阻变小，电流变大。由乙图可知，滑片P在A端时，R＝0，电流表的示数为1A，小灯泡两端的电压为12V，灯泡恰好正常发光，则小灯泡的额定电压为12V，故A错误；
B、由A分析可知，滑动变阻器的滑片P在A端时，电压表的示数等于电源电压为12V，
滑动变阻器的滑片P在B端时，变阻器连入电路的电阻最大，电流最小为0.4A，电压表的示数为4V，此时R两端的电压U大＝U﹣UL小＝12V﹣4V＝8V，
变阻器R的阻值为R大=U大I小=8V0.4A=20Ω，故B正确；
C、由P＝UI可知，当电源电压不变时，电流越大，整个电路的功率越大，所以当电流为1A时，整个电路的功率最大为P大＝UI大＝12V×1A＝12W，故C错误；
D、电压表的示数为11V时，如果通过灯泡的电流为0.55A，则灯泡的电阻RL=UI=11V0.55A=20Ω，
由图可知，当灯泡两端的电压为12V时，电阻为RL′=UL′IL′=12V1A=12Ω＜20Ω，
灯泡的电阻随温度的升高而增大，12V的应该大于11V的，所以D错误。
故选：B。
【例题7】如图所示电路，灯L上标有“3V 0.9W”字样，电源电压恒为4.5V，灯L的电阻保持不变。求：
（1）灯L的电阻；
（2）灯L正常工作时，滑动变阻器的电功率。
【答案】（1）10Ω；（2）0.45W。
【解析】解：由电路图可知，闭合开关S，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流。
（1）由P＝UI=U2R可得，灯L的电阻：RL=UL2PL=(3V)20.9W=10Ω，
（2）正常工作时的电流：IL=ULRL=3V10Ω=0.3A，
因串联电路两端电压等于各部分电路两端电压之和，所以，灯L正常工作时滑动变阻器两端的电压：UR＝U﹣UL＝4.5V﹣3V＝1.5V，
因串联电路中各处的电流相等，所以，滑动变阻器消耗的功率：
PR＝URIR＝URIL＝1.5V×0.3A＝0.45W。
答：（1）灯L的电阻为10Ω；（2）灯L正常工作时，滑动变阻器的电功率为0.45W。
【变式7】如图所示的电路中，电源电压恒为9V，灯泡L的规格为“6V 3W”（电阻不变），闭合开关S，灯泡正常工作。求：
（1）电阻R的阻值；
（2）电路的总功率。
【答案】（1）电阻R的阻值为6Ω。（2）电路的总功率为4.5W。
【解析】解：（1）由电路图可知，灯泡与定值电阻串联，电压表测灯泡两端的电压，
闭合开关，灯泡正常发光，由串联电路特点和P＝UI可得，此时电路中电流：
I＝IR＝IL=PLUL=3W6V=0.5A，
因串联电路电源电压等于各用电器两端电压之和，所以，电阻R两端电压：
UR＝U﹣UL＝9V﹣6V＝3V，
由I=UR可得，电阻R的阻值：R=URI=3V0.5A=6Ω；
（2）电路的总功率：P＝UI＝9V×0.5A＝4.5W。
答：（1）电阻R的阻值为6Ω。（2）电路的总功率为4.5W。
【例题8】如图所示，电源电压保持不变，R的电阻为4Ω，灯泡L标有“6V 3W”字样，开关S闭合后，灯泡正常发光，电流表的示数为2A。求：
（1）灯泡中电流。
（2）电阻R消耗的电功率。
【答案】（1）灯泡中电流为0.5A。（2）电阻R消耗的电功率为9W。
【解答】解：（1）开关S闭合后，灯泡和定值电阻并联，电流表测量干路电流。
灯泡正常发光，根据P＝UI可知灯泡中电流IL=PLUL=3W6V=0.5A；
（2）电流表的示数为2A，根据并联电路的电流特点可知通过定值电阻的电流IR＝I﹣IL＝2A﹣0.5A＝1.5A，
电阻R消耗的电功率PR＝IR2R＝（1.5A）2×4Ω＝9W。
答：（1）灯泡中电流为0.5A。（2）电阻R消耗的电功率为9W。
【变式8】如图所示，电路中定值电阻R1和R2并联在电压为6V的电源上，当开关S闭合时，电流表A1的示数为0.6A，电流表A2的示数为0.2A。求：
（1）定值电阻R1的大小；
（2）电路中的总电流I总；
（3）电路消耗的总功率。
【答案】（1）定值电阻R1的大小为10Ω。（2）电路中的总电流I总为0.8A；
（3）电路消耗的总功率为4.8W。
【解答】解：由图知，电阻R1和电阻R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流；
（1）因并联电路中各支路两端的电压与电源电压相等，所以U＝U1＝U2＝6V，
则由I=UR可知，定值电阻R1的阻值：R1=U1I1=6V0.6A=10Ω；
（2）因并联电路中总电流等于各支路电流之和，所以，电路中的总电流：I总＝I1+I2＝0.6A+0.2A＝0.8A；
（3）电路消耗的总功率：P＝UI＝6V×0.8A＝4.8W。
答：（1）定值电阻R1的大小为10Ω。（2）电路中的总电流I总为0.8A；
（3）电路消耗的总功率为4.8W。
二、额定电压、额定功率、实际电压、实际功率：
1.额定电压：用电器 正常工作 时的电压。（此时的电流叫额定电流）
2.额定功率：用电器在 额定电压 下的功率：
某灯泡上标有“PZ22O-25”字样分别表示：
PZ：普通照明，额定电压220V，额定功率25W的灯泡。
若知该灯“正常发光”可知：该灯额定电压为220V，额定功率25W，
则额定电流： = 0.11 A ，灯丝阻值： = 1936 Ω。
3.实际功率：用电器在实际电压下的功率：
当用电器的电阻不变时：；可得：
4.用电器在实际电压与额定电压时的工作情况对比：
①当，用电器正常工作（灯正常发光）；
②当，用电器不能正常工作（灯光暗淡）；
③当，用电器不能正常工作（灯光较亮），有时会损坏用电器；
5.灯L1“220V 100W”，灯L2“220V 25W”相比较而言，L1灯丝粗短，L2灯丝细长。
判断灯丝电阻口诀：“大功率：粗短，小功率：细长”（U额相同）
两灯串联时，灯L2亮，两灯并联时，灯L1亮；
判断哪个灯亮的口诀“串小（功率）并大” （U额 相同）
5.“1千瓦时”的规定：1kW的用电器工作1h消耗的电能。
【例题9】甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”的字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断不正确的是（ ）
A．若把它们并联在4V电路中，乙灯正常发光
B．若把它们并联在4V电路中，乙灯比甲灯亮
C．若把它们串联在10V电路中，乙灯比甲灯亮
D．若把它们串联在10V电路中，两灯都可以正常发光
【答案】C
【解析】解：A、因乙灯泡两端的电压和额定电压相等，所以乙灯正常发光，故A正确；
B、由P＝UI可得，两个灯泡正常发光时的电流分别为：
I甲=P甲U甲=3W6V=0.5A，I乙=P乙U乙=2W4V=0.5A，
由I=UR可得，两灯泡的电阻分别为：R甲=U甲I甲=6V0.5A=12Ω，R乙=U乙I乙=4V0.5A=8Ω；
若把两灯并联在4V电路中，因并联电路中各支路两端的电压相等，所以由P＝UI=U2R可知，乙灯泡的电阻较小，实际功率较大，乙灯比甲灯亮，故B正确；
C、若把它们串联在10V电路中，通过两灯的电流相等，由P＝UI＝I2R可知，甲灯泡的电阻较大，其实际功率较大，则甲灯比乙灯亮，故C错误；
D、若把它们串联在10V电路中，因串联电路中总电阻等于各分电阻之和，所以电路中的电流：I=UR总=UR甲+R甲=10V12Ω+8Ω=0.5A，由I＝I甲＝I乙可知，两灯都可以正常发光，故D正确。
故选：C。
【变式9】小明在更换灯泡时发现灯泡上有“220V 40W”字样，下列说法正确的是（ ）
A．该灯泡只能在220V电压下工作
B．该灯泡的实际电功率是40W
C．该灯泡的额定功率是40W
D．该灯泡每秒消耗的电能是40J
【答案】C
【解析】解：A、“220V”为该灯泡正常工作时的电压（额定电压），但该灯泡工作时的电压（实际电压）可以略高于220V，或小于等于220V，故A错误；
BC、“40W”表示该灯泡的额定功率为40W，故C正确；
灯在220V电压下正常工作时，灯泡的实际功率才等于额定功率40W；若灯泡的电压不等于220V，则该灯泡的实际功率不是40W，故B错误；
D、由于不确定灯泡工作时的实际电压，则无法确定灯泡工作时的实际功率，所以无法确定该灯泡每秒钟消耗的电能，故D错误。
故选：C。
【例题10】小新在家做作业时偶然发现桌上台灯标有“12W”的字样，通过查阅资料终于明白“12W”表示该台灯的（ ）
A．实际功率 B．额定功率 C．实际电压 D．额定电压
【答案】B
【解析】解：某台灯铭牌上标有“12W”字样，就是指灯的额定功率为12W。
故选：B。
【变式10】如图所示，节能灯铭牌标注“220V 24W”，其中“24W”指正常工作时的（ ）
A．电压 B．电流
C．电阻 D．功率
【答案】D
【解析】解：节能灯铭牌标注“220V 24W”，表示额定电压为220V，额定功率为24W，故D正确。
故选：D。
【例题11】将额定功率相同的L1、L2两灯串联接在电路中，闭合开关后，灯L1正常发光而L2却几乎不亮，对于这一现象，下列分析正确的是（ ）
A．L1中的实际电流比L2中的实际电流大
B．L1的额定电流比L2的额定电流大
C．L2的电阻比L1小，L2的实际电压小于它的额定电压
D．L1的电阻比L2大，L1的实际电压大于它的额定电压
【答案】C
【解析】解：A、两灯串联，电路中电流相等。不合题意。
B、两灯泡的额定功率相同，串联后灯L1正常发光而L2却几乎不亮，说明它们的电阻不同。L1正常发光，说明其电阻较大。则它的额定电流较小。不合题意。
C、串联电路中的电流相同，根据公式P＝I2R，L1电阻越大，功率越大，灯泡越亮。L2却几乎不亮，说明L2的实际电压小于它的额定电压。符合题意。
D、串联电路中的电流相同，根据公式P＝I2R，L1电阻越大，功率越大，灯泡越亮。灯L1正常发光，说明L1的实际电压等于它的额定电压。不合题意。
故选：C。
【变式11】一个灯泡标有“6V 3W”字样，接到某一电路中，通过它的电流是0.4安，则（ ）
A．灯两端的电压大于6V B．灯两端的电压小于6V
C．灯的实际功率大于2.4W D．灯的实际功率等于2.4W
【答案】B
【解析】解：∵P=U2R∴灯丝的电阻：R=U2P=(6V)23W=12Ω；
∵I=UR
∴灯泡两端电压：U＝IR＝0.4A×12Ω＝4.8V，故A错误，B正确；
灯泡的实际功率：P＝UI＝4.8V×0.4A＝1.92W，故CD错误。
故选：B。
【例题12】如图所示，电源电压为3V恒定不变，闭合开关后，LED灯L1比小灯泡L2亮，测得通过LED灯的电流I1＝0.03A，通过小灯泡的电流I2＝0.3A，下列正确的是（ ）
A．L1的实际功率比L2的实际功率大
B．L1两端电压大于L2两端电压
C．工作相同的时间，L1比L2消耗的电能多
D．工作相同的时间，L1比L2消耗的电能少
【答案】D
【解析】解：B.由图可知，L1与L2并联，则L1与L2两端的电压相等，故B错误；
A.因为测得通过LED灯的电流I1＝0.03A，通过小灯泡的电流I2＝0.3A，由P＝UI可知，L1的实际功率比L2的实际功率小，故A错误；
CD.由W＝Pt可知，工作相同的时间，L1比L2消耗的电能少，故C错误、D正确。
故选：D。
【变式12】标有“6V”字样的甲、乙两个小灯泡，它们的电流与电压变化的关系如图所示。下列判断正确的是（ ）
A．甲灯的额定功率小于乙灯的额定功率
B．将甲、乙两个小灯泡串联在6V的电路中时甲灯比乙灯亮
C．为保证灯泡不损坏，两灯串联时电路两端的电压不超过8V
D．将甲、乙两个小灯泡并联在3V的电路中时它们的功率各自变为原来的一半
【答案】C
【解析】解：A、由图可知当灯泡两端的电压为额定电压6V时，通过甲灯泡的电流为1A，通过乙灯泡的电流为0.5A，由P＝UI可知甲灯泡的额定功率大于乙灯泡的额定功率，故A错误；
B、由图可知当通过电路的电流为0.4A时，甲灯泡两端的电压为1.5V，乙灯泡两端的电压为4.5V，根据串联电路电压规律可知此时电源电压正好为6V，由P＝UI可知甲灯泡的实际功率小于乙灯泡的实际功率，实际功率越大，灯泡越亮，所以甲灯比乙灯暗，故B错误；
C、由图可知通过甲灯泡的最大电流为1A，通过乙灯泡的最大电流为0.5A，两灯串联时通过电路的最大电流为0.5A，此时甲灯泡两端的电压为2V，乙灯泡两端的电压为6V，由串联电路电压规律可知最大电源电压为8V，故C正确；
D、将甲、乙两个小灯泡并联在3V的电路中时，其两端的电压变为原来的一半，同时通过两灯泡的电流也比原来要小，由P＝UI可知其实际功率要比原来的一半要小，故D错误。
故选：C。
三、电功率综合计算练习：
【例题13】如图所示，电源电压为6V不变，灯泡L上标有“3V 0.9W”的字样，滑动变阻器的规格是“20Ω 1A”，电压表的量程为“0～15V”（不考虑灯丝电阻的变化）。求：
（1）灯泡的电阻；
（2）滑动变阻器的滑片移到最右端时，滑动变阻器消耗的电功率；
（3）在保障电路安全的情况下，电路消耗的最大功率。
【答案】（1）灯泡的电阻为10Ω；
（2）滑动变阻器的滑片移到最右端时，滑动变阻器消耗的电功率为0.8W；
（3）在保障电路安全的情况下，电路消耗的最大功率为1.8W。
【解析】解：（1）灯泡的电阻RL=UL2PL=(3V)20.9W=10Ω；
（2）当滑动变阻器的滑片移到最右端时，滑动变阻器连入电阻的电阻R＝20Ω，
此时电路的总电阻R总＝RL+R＝10Ω+20Ω＝30Ω，
电路中的电流I=UR总=6V30Ω=0.2A，
滑动变阻器消耗的电功率PR＝I2R＝（0.2A）2×20Ω＝0.8W；
（3）由题可知灯泡允许通过的最大电流为I大=PLUL=0.9W3V=0.3A，
电路消耗的最大功率P大＝UI大＝6V×0.3A＝1.8W。
答：（1）灯泡的电阻为10Ω；
（2）滑动变阻器的滑片移到最右端时，滑动变阻器消耗的电功率为0.8W；
（3）在保障电路安全的情况下，电路消耗的最大功率为1.8W。
【变式13】如图所示的电路中，灯泡L标有“12V 6W”，当S1、S2、S3均闭合，滑片P滑到最左端a时、小灯泡刚好正常发光，此时电流表的示数为1.5A；当S1、S2闭合，S3断开，P滑到最右端b时，电压表为3V。求：
（1）电源电压；
（2）R1的阻值；
（3）当S1、S2闭合，S3断开，P滑到最右端b时，R2的电功率。
【答案】（1）电源电压为12V；（2）R1的阻值为12Ω；
（3）当S1、S2闭合，S3断开，P滑到最右端b时，R2的电功率为2.25W。
【解析】解：（1）当S1、S2、S3均闭合，滑片P滑到最左端a时，滑动变阻器连入电路的电阻为零，L和R1并联，电流表测干路电流；
因为此时小灯泡刚好正常发光，所以灯泡两端的电压：UL＝U额＝12V，
由并联电路的电压特点可知，电源电压：U＝UL＝12V；
（2）由P＝UI可知，灯泡正常发光时的电流：IL=PLUL=6W12V=0.5A，
由并联电路的电流特点可知，通过R1的电流：I1＝I﹣IL＝1.5A﹣0.5A＝1A，
由并联电路的电压特点和欧姆定律可知，R1的阻值：R1=UI1=12V1A=12Ω；
（3）当S1、S2闭合，S3断开，R1和R2串联，电压表测R2两端的电压；
串联电路的电压特点可知，R1两端的电压：U1＝U﹣U2＝12V﹣3V＝9V，
通过R1的电流为：I1'=U1R1=9V12Ω=0.75A，
由串联电路的电流特点可知，通过R2的电流：I2＝I1'＝0.75A，
则R2的电功率：P2＝U2I2＝3V×0.75A＝2.25W。
答：（1）电源电压为12V；（2）R1的阻值为12Ω；
（3）当S1、S2闭合，S3断开，P滑到最右端b时，R2的电功率为2.25W。
【例题14】如图甲所示电路，电源电压保持不变。闭合开关，将滑动变阻器的滑片由最右端向左移动的过程中，电压表与电流表示数的变化关系如图乙所示。求：
（1）R2的最大阻值；
（2）R1的阻值和电源电压；
（3）电路消耗的最小功率。
【答案】（1）R2的最大阻值为120Ω；（2）R1的阻值为10Ω；电源电压为13V；
（3）电路消耗的最小功率为1.3W。
【解析】解：（1）由图可知，电阻R1和R2串联，电流表测量电路电流，电压表测量R2两端的电压。
当滑动变阻器的滑片在最右端时，滑动变阻器接入电路的阻值最大，电路中电流最小。
由图乙可知，当电路中的电流为0.1A，滑动变阻器两端的电压为12V，则滑动变阻器的最大阻值为R2大=UI=12V0.1A=120Ω；
（2）当电路中的电流为0.1A时，滑动变阻器两端的电压为12V，此时电源电压U＝U1+U2＝IR1+U2＝0.1A×R1+①
当电路中的电流为1.0A时，滑动变阻器两端的电压为3V，此时电源电压 U＝U1′+U2′＝I′R1+U2′＝1.0A×R1+②
①②组成方程组解得：电源电压U＝13V，电阻R1＝10Ω；
（3）电源电压不变，根据P＝UI可知，电路中的电流最小时，总功率最小，
则电路消耗的最小功率为P小＝UI＝13V×0.1A＝1.3W。
答：（1）R2的最大阻值为120Ω；（2）R1的阻值为10Ω；电源电压为13V；
（3）电路消耗的最小功率为1.3W。
【变式14】在测量小灯泡电功率的实验中，电路如图甲所示，电源电压恒为4V。小灯泡标有“2.5V”字样，滑动变阻器规格为“50Ω 2.1A”，实验得到小灯泡的I﹣U图象如图乙所示。求：
（1）小灯泡的额定功率；
（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值；
（3）当小灯泡消耗的功率为0.2W时，滑动变阻器R消耗的功率为多少。
【答案】（1）小灯泡的额定功率为0.75W；
（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值为5Ω；
（3）当小灯泡消耗的功率为0.2W时，滑动变阻器R消耗的功率为0.6W。
【解析】解：（1）由图甲可知，L和R串联，电流表测电路中的电流，电压表测L两端的电压；
已知灯泡的额定电压UL＝2.5V，由图乙可知此时通过灯泡的电流为IL＝0.3A，
则灯泡的额定功率为：PL＝ILUL＝0.3A×2.5V＝0.75W；
（2）灯泡正常发光时两端的电压为UL＝2.5V，电源电压为U＝4V，
由串联电路的电压特点可知滑动变阻器两端的电压为：UR＝U﹣UL＝4V﹣2.5V＝1.5V，
电路中的电流I＝IL＝0.3A，由I=UR可知滑动变阻器接入电路的阻值为：R=URI=Ω；
（3）当灯泡消耗的功率为0.2W时，由图乙可知此时通过的电流I′＝0.2A，灯泡两端的电压为UL′＝1V，
由串联电路的电压特点可知滑动变阻器两端的电压为：UR′＝U﹣UL′＝4V﹣1V＝3V，
则滑动变阻器R消耗的功率为：PR＝I′UR′＝0.2A×3V＝0.6W。
答：（1）小灯泡的额定功率为0.75W；
（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值为5Ω；
（3）当小灯泡消耗的功率为0.2W时，滑动变阻器R消耗的功率为0.6W。
【例题15】如图所示，R0是阻值为8Ω的定值电阻，R为滑动变阻器，其上标有“100Ω 3A”字样，电流表A1、A2的量程为0～3A，灯泡上标有“6V 3W”字样。求：
（1）求灯泡的额定电流；
（2）闭合开关S，断开开关S1、S2时，灯泡正常发光，求电源电压的大小；
（3）开关S、S1、S2都闭合时，在不损坏电路元件的前提下，求R消耗电功率的最小值和最大值。
【答案】（1）灯泡的额定电流为0.5A；
（2）闭合开关S，断开开关S1、S2时，灯泡正常发光，电源电压为10V；
（3）开关S、S1、S2都闭合时，在不损坏电流表的前提下，R消耗电功率的最小值为1W、最大值为17.5W。
【解析】解：（1）由P＝UI得灯泡的额定电流为：I额=P额U额=3W6V=0.5A。
（2）闭合S，断开S1、S2，灯泡L与电阻R0串联，灯泡正常发光，
则此时灯泡两端的电压为UL＝U额＝6V，此时电路中的电流为I＝I额＝0.5A，
由I=UR知：
电阻R0两端的电压为：U0＝IR0＝0.5A×8Ω＝4V，
所以，电源电压U＝U0+UL＝4V+6V＝10V。
（3）开关S、S1、S2都闭合时，电阻R0和滑动变阻器R并联，灯泡被短路；电流表A1测通过电阻R0的电流，电流表A2测干路中的总电流。
由于滑动变阻器的最大电阻为Rmax＝100Ω，则R消耗电功率的最小值为：
Pmin=U2Rmax=(10V)2100Ω=1W。
此时通过R0的电流为：I0=UR0=10V8Ω=1.25A，
电流表A1测通过电阻R0的电流，电流表A2测干路中的总电流，电流表A1、电流表A2的量程为0～3A，
所以，通过R的最大电流为：Imax＝I﹣I0＝3A﹣1.25A＝1.75A，
R消耗电功率的最大值为：Pmax＝UImax＝10V×1.75A＝17.5W。
答：（1）灯泡的额定电流为0.5A；
（2）闭合开关S，断开开关S1、S2时，灯泡正常发光，电源电压为10V；
（3）开关S、S1、S2都闭合时，在不损坏电流表的前提下，R消耗电功率的最小值为1W、最大值为17.5W。
【变式15】如图所示的电路中，电源电压不变，R1＝24Ω，小灯泡标有“6V 1.5W”（小灯泡灯丝电阻阻值不变），滑动变阻器R2标有“30Ω 0.5A”，电流表的量程是0～0.6A，电压表的量程是0～3V。当只断开S2时，电流表示数为0.25A。求：
（1）电源电压为多少？
（2）只闭合S1时，小灯泡消耗的电功率为多少？
（3）只闭合S2时，在保证电路安全的情况下，求电路的总电功率的变化范围？
【答案】（1）电源电压为6V；（2）只闭合S1时，小灯泡消耗的电功率为0.375W；
（3）只闭合S2时，在保证电路安全的情况下，电路的总电功率的变化范围为0.75W～1.5W。
【解析】解：（1）当只断开S2时，电路为R1的简单电路，
由欧姆定律可知，电源电压：U＝IR1＝0.25A×24Ω＝6V；
（2）只闭合S1时，灯泡L与R1串联，
由P＝UI可知：灯泡的额定电流：I额=P额U额=1.5W6V=0.25A，
由欧姆定律可知，灯泡的电阻：RL=U额I额=6V0.25A=24Ω，
由串联电路的电阻特点和欧姆定律可知，此时电路中的电流：I'=URL+R1=6V24Ω+24Ω=0.125A，
小灯泡消耗的电功率：PL＝I'2R0＝（0.125A）2×24Ω＝0.375W；
（3）只闭合S2时，灯泡L与R2串联，电压表测R2两端的电压，电流表测电路中的电流；
因为灯泡的额定电流为0.25A，滑动变阻器允许通过的最大电流为0.5A，电流表的量程为0～0.6A，
所以，根据串联电路的电流特点可知，电路中的最大电流I最大＝0.25A，
则电路总的最大电功率：P最大＝UI最大＝6V×0.25A＝1.5W，
因为电压表的量程为0～3V，所以滑动变阻器两端的最大电压U滑大＝3V，
由串联电路的电压特点可知，灯泡两端的电压：UL小＝U﹣U滑大＝6V﹣3V＝3V，
电路中最小电流：I最小=UL小RL=3V24Ω=0.125A，
此时滑动变阻器接入电路的电阻：R滑=U滑大I最小=3V0.125A=24Ω＜30Ω，因此电路中的最小电流能达到0.125A，
则电路总的最小电功率：P最小＝UI最小＝6V×0.125A＝0.75W，
因此电路的总电功率的变化范围为0.75W～1.5W。
答：（1）电源电压为6V；（2）只闭合S1时，小灯泡消耗的电功率为0.375W；
（3）只闭合S2时，在保证电路安全的情况下，电路的总电功率的变化范围为0.75W～1.5W。
序号
知识点
难易程度
例题数
变式题数
合计
一
电功率
★★★★
8
8
30
二
额定电压、额定功率和实际功率
★★★
4
4
三
电功率综合计算
★★★★
3
3
产品
液体加热器
额定电压
220V
频率
50HZ
额定功率
800W
容量
1.7L
