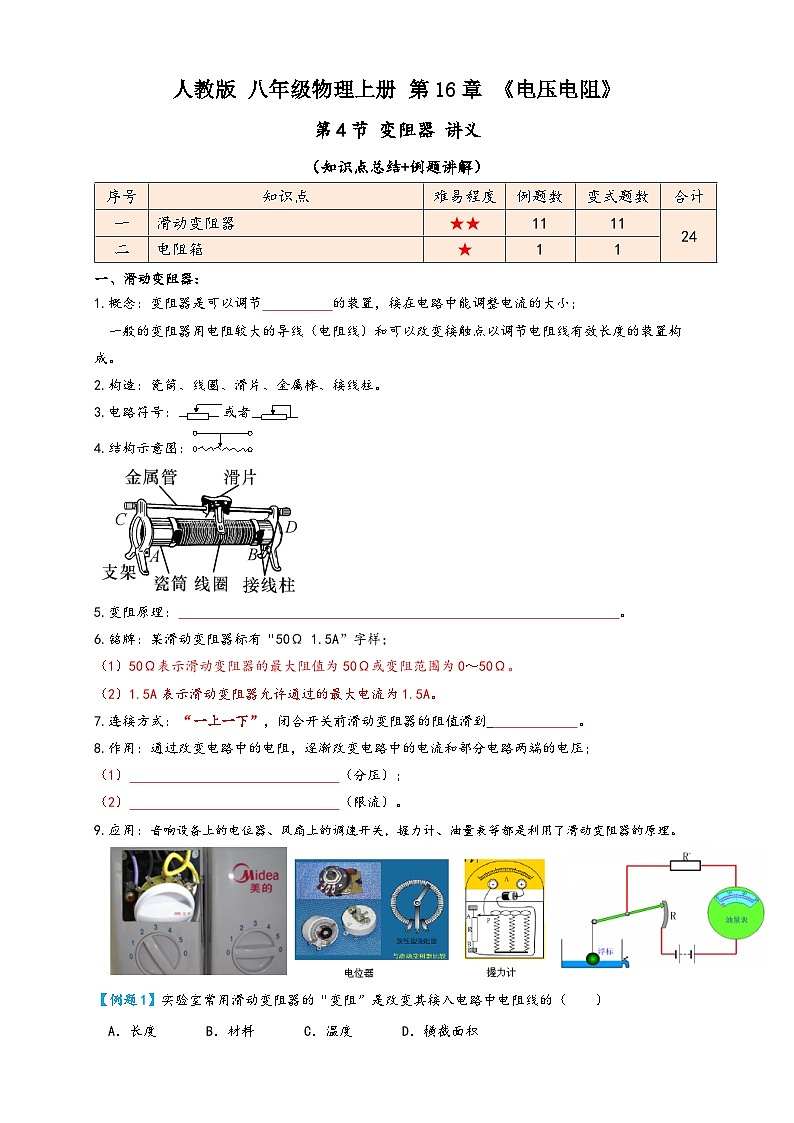

人教版（2024）九年级全册第4节 变阻器巩固练习

这是一份人教版（2024）九年级全册第4节 变阻器巩固练习，共18页。试卷主要包含了滑动变阻器，电阻箱等内容，欢迎下载使用。
（知识点总结+例题讲解）
一、滑动变阻器：
1.概念：变阻器是可以调节 的装置，接在电路中能调整电流的大小；
一般的变阻器用电阻较大的导线（电阻线）和可以改变接触点以调节电阻线有效长度的装置构成。
2.构造：瓷筒、线圈、滑片、金属棒、接线柱。
3.电路符号：或者
4.结构示意图：
5.变阻原理： 。
6.铭牌：某滑动变阻器标有“50Ω 1.5A”字样；
（1）50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0～50Ω。
（2）1.5A表示滑动变阻器允许通过的最大电流为1.5A。
7.连接方式：“一上一下”，闭合开关前滑动变阻器的阻值滑到 。
8.作用：通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；
（1） （分压）；
（2） （限流）。
9.应用：音响设备上的电位器、风扇上的调速开关，握力计、油量表等都是利用了滑动变阻器的原理。
【例题1】实验室常用滑动变阻器的“变阻”是改变其接入电路中电阻线的（ ）
A．长度 B．材料 C．温度 D．横截面积

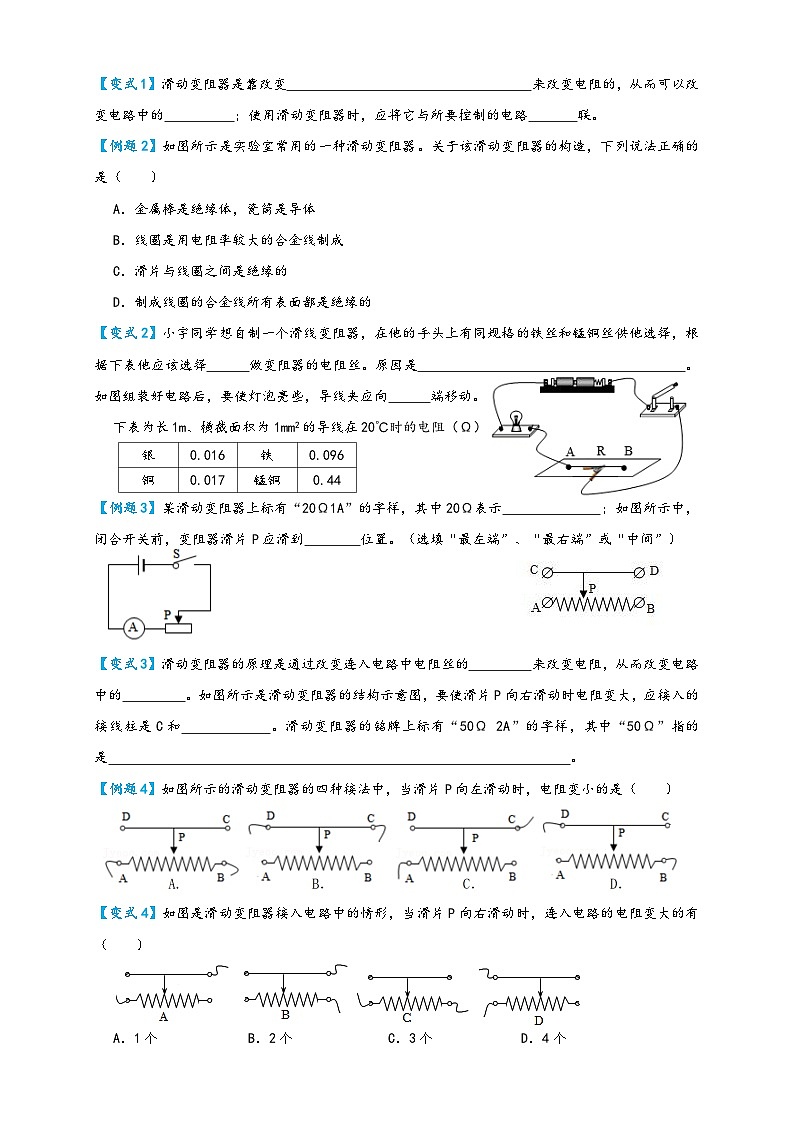

【变式1】滑动变阻器是靠改变 来改变电阻的，从而可以改变电路中的 ；使用滑动变阻器时，应将它与所要控制的电路 联。
【例题2】如图所示是实验室常用的一种滑动变阻器。关于该滑动变阻器的构造，下列说法正确的是（ ）
A．金属棒是绝缘体，瓷筒是导体
B．线圈是用电阻率较大的合金线制成
C．滑片与线圈之间是绝缘的
D．制成线圈的合金线所有表面都是绝缘的
【变式2】小宇同学想自制一个滑线变阻器，在他的手头上有同规格的铁丝和锰铜丝供他选择，根据下表他应该选择 做变阻器的电阻丝。原因是 。如图组装好电路后，要使灯泡亮些，导线夹应向 端移动。
下表为长1m、横截面积为1mm2的导线在20℃时的电阻（Ω）
【例题3】某滑动变阻器上标有“20Ω1A”的字样，其中20Ω表示 ；如图所示中，闭合开关前，变阻器滑片P应滑到 位置。（选填“最左端”、“最右端”或“中间”）
【变式3】滑动变阻器的原理是通过改变连入电路中电阻丝的 来改变电阻，从而改变电路中的 。如图所示是滑动变阻器的结构示意图，要使滑片P向右滑动时电阻变大，应接入的接线柱是C和 。滑动变阻器的铭牌上标有“50Ω 2A”的字样，其中“50Ω”指的是 。
【例题4】如图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变小的是（ ）
【变式4】如图是滑动变阻器接入电路中的情形，当滑片P向右滑动时，连入电路的电阻变大的有（ ）
A．1个B．2个C．3个D．4个

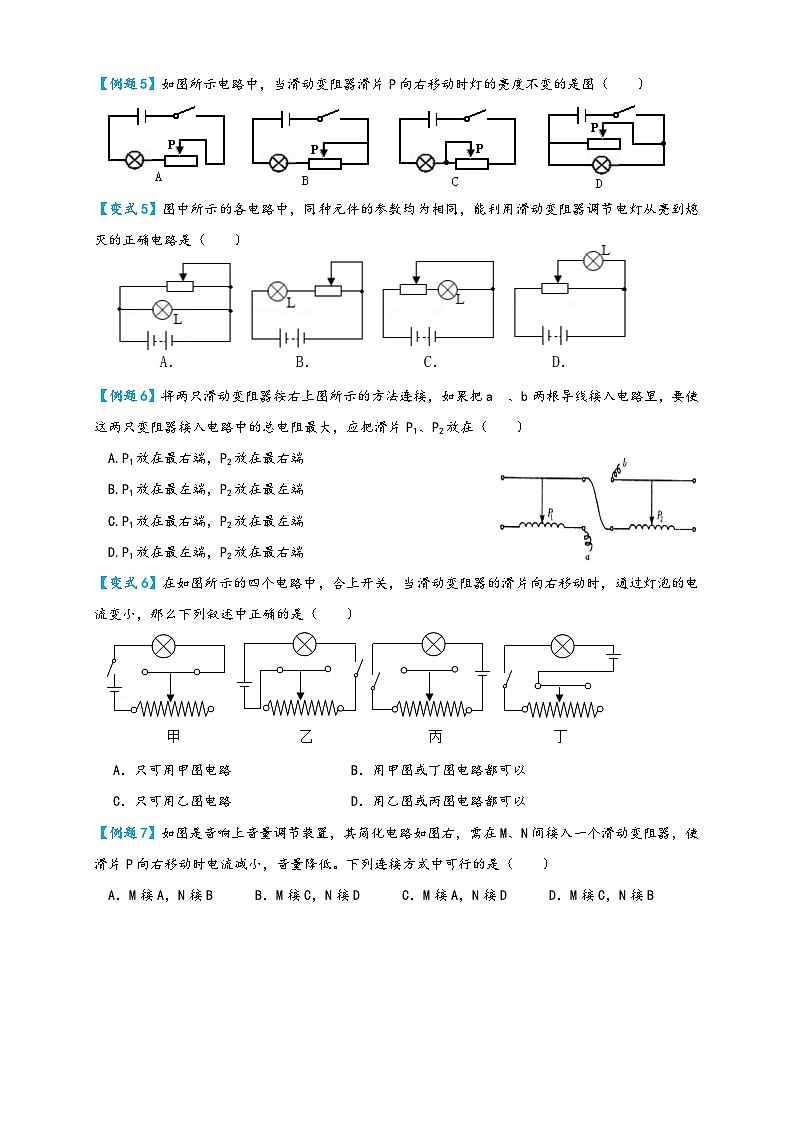

【例题5】如图所示电路中，当滑动变阻器滑片P向右移动时灯的亮度不变的是图（ ）
【变式5】图中所示的各电路中，同种元件的参数均为相同，能利用滑动变阻器调节电灯从亮到熄灭的正确电路是（ ）
【例题6】将两只滑动变阻器按右上图所示的方法连接，如果把a 、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（ ）
A.P1放在最右端，P2放在最右端
B.P1放在最左端，P2放在最左端
C.P1放在最右端，P2放在最左端
D.P1放在最左端，P2放在最右端
【变式6】在如图所示的四个电路中，合上开关，当滑动变阻器的滑片向右移动时，通过灯泡的电流变小，那么下列叙述中正确的是（ ）
A．只可用甲图电路 B．用甲图或丁图电路都可以
C．只可用乙图电路 D．用乙图或丙图电路都可以
【例题7】如图是音响上音量调节装置，其简化电路如图右，需在M、N间接入一个滑动变阻器，使滑片P向右移动时电流减小，音量降低。下列连接方式中可行的是（ ）
A．M接A，N接B B．M接C，N接D C．M接A，N接D D．M接C，N接B
【变式7】某同学安装了一个可以调节亮度的电灯L，如图所示，开关闭合后，当滑动变阻器的滑从A向B移动的过程中，电灯的亮度逐渐变暗，正确的连接方式是（ ）
A．M接D，N接B B．M接C，N接A C．M接C，N接D D．M接C，N接B
【例题8】如图所示的实物图，对滑动变阻器的相关说法，你认为错误的是（ ）
A．滑片P向左滑动，小灯泡将变暗，电流表示数减小
B．铭牌“10Ω 2A”表示滑动变阻器的调节范围是0～10Ω
C．闭合开关前滑片P应滑到最右端，是为了保护电路
D．滑动变阻器要“一上一下”接线才能发挥变阻的作用
【变式8】滑动变阻器是通过改变连入电路中电阻丝的 来改变电阻的。在如图所示的电路中，闭合开关后，滑动变阻器的滑片P向右移动时，灯泡亮度 （选填“变亮”、“变暗”或“不变”）。若把D改接到B，滑片P向左移动，灯泡的亮度将 （选填“变亮”、“变暗”或“不变”）。
【例题9】图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（ ）
A．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
B．若只将a、b接入电路，逆时针转动旋钮时灯泡变亮
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将a、b接入电路，逆时针转动旋钮时灯泡变暗
【变式9】如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属杆是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属杆上移时，油箱内油面 ，电路中的电流 。
【例题10】如图所示的是插入式电阻箱的结构示意图，图中AB两个接线柱之间的电阻值是 Ω，AB两个接线柱之间能提供的最大电阻值是 Ω。
【变式10】如图是拔塞式电阻箱的阻值是 。
【例题11】如图是一种调光台灯电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱。要求：旋钮带动滑片顺时针转动时，灯泡变亮，请完成该电路的连接。
【变式11】如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：
（1）两灯泡并联；
（2）电流表测灯L1的电流；
（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。
二、电阻箱（旋盘式电阻箱）：
1.结构：两个接线柱、旋盘。
2.变阻原理：转动旋盘，可以得到 之间的任意阻值。
3.读数：各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的电阻。
4.滑动变阻器和电阻箱的区别：
（1）滑动变阻器能够逐渐改变连入电路的电阻，但不能表示连入电路的阻值；
（2）变阻箱能表示出连入电路的阻值，但不能够逐渐改变连入电路的电阻。
【例题12】如图所示的电阻箱的示数为（ ）
A．2108Ω
B．8102Ω
C．2018Ω
D．8120Ω
【变式12】如图所示是旋钮式电阻箱的外形和内部结构，它由九个1000Ω、九个100Ω、九个10Ω和九个1Ω的电阻组成，箱面上的四个旋钮对应的倍率分别是×1000、×100、×10、×1，使用时将两个接线柱接在电路中，只要调节这四个旋钮，便可以得到 范围内的任何整数电阻值。如图所示电阻箱接入的总电阻为 。
序号
知识点
难易程度
例题数
变式题数
合计
一
滑动变阻器
★★
11
11
24
二
电阻箱
★
1
1
银
0.016
铁
0.096
铜
0.017
锰铜
0.44
人教版 八年级物理上册 第16章 《电压电阻》
第4节 变阻器 讲义
（知识点总结+例题讲解）
一、滑动变阻器：
1.概念：变阻器是可以调节 电阻大小 的装置，接在电路中能调整电流的大小；
一般的变阻器用电阻较大的导线（电阻线）和可以改变接触点以调节电阻线有效长度的装置构成。
2.构造：瓷筒、线圈、滑片、金属棒、接线柱。
3.电路符号：或者
4.结构示意图：
5.变阻原理： 通过改变接入电路中的电阻丝的长度来改变电阻 。
6.铭牌：某滑动变阻器标有“50Ω 1.5A”字样；
（1）50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0～50Ω。
（2）1.5A表示滑动变阻器允许通过的最大电流为1.5A。
7.连接方式：“一上一下”，闭合开关前滑动变阻器的阻值滑到 最大处 。
8.作用：通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；
（1） 改变用电器两端的电压 （分压）；
（2） 保护电路 （限流）。
9.应用：音响设备上的电位器、风扇上的调速开关，握力计、油量表等都是利用了滑动变阻器的原理。
【例题1】实验室常用滑动变阻器的“变阻”是改变其接入电路中电阻线的（ ）
A．长度 B．材料 C．温度 D．横截面积
【答案】A
【解析】解：滑动变阻器是通过改变接入电路部分电阻丝的长度来改变电阻大小，从而逐渐改变电路中的电流强度。
故选：A。
【变式1】滑动变阻器是靠改变 来改变电阻的，从而可以改变电路中的 ；使用滑动变阻器时，应将它与所要控制的电路 联。
【答案】连入电路中电阻线的长度；电流；串。
【解析】解：滑动变阻器的原理是通过改变连入电路中的电阻丝的长度来改变电阻的；为了使滑动变阻器对电路起到保护作用，一般将它串联在电路中。
故答案为：连入电路中电阻线的长度；电流；串。
【例题2】如图所示是实验室常用的一种滑动变阻器。关于该滑动变阻器的构造，下列说法正确的是（ ）
A．金属棒是绝缘体，瓷筒是导体
B．线圈是用电阻率较大的合金线制成
C．滑片与线圈之间是绝缘的
D．制成线圈的合金线所有表面都是绝缘的
【答案】B
【解析】解：A、金属棒容易导电，是导体；瓷筒不容易导电，是绝缘体，故A错误；
B、线圈是用电阻率较大的合金线制成的，故B正确；
C、滑片与线圈之间是导电的，否则无法改变电阻，故C错误；
D、瓷筒上缠绕的合金线和滑片接触的位置处没有绝缘漆，故D错误。
故选：B。
【变式2】小宇同学想自制一个滑线变阻器，在他的手头上有同规格的铁丝和锰铜丝供他选择，根据下表他应该选择 做变阻器的电阻丝。原因是 。如图组装好电路后，要使灯泡亮些，导线夹应向 端移动。
下表为长1m、横截面积为1mm2的导线在20℃时的电阻（Ω）
【答案】锰铜；长度、面积相同时锰铜的电阻大；A。
【解析】解：由不同金属电阻比较知：在长度和横截面积都一定时，锰铜的电阻最大，所以用来作电阻线变阻效果最好；
要使灯泡亮些，也就是电路电流增大，所以要减小电路电阻，即导线夹向A移动。
故答案为：锰铜；长度、面积相同时锰铜的电阻大；A。
【例题3】某滑动变阻器上标有“20Ω1A”的字样，其中20Ω表示 ；如图所示中，闭合开关前，变阻器滑片P应滑到 位置。（选填“最左端”、“最右端”或“中间”）
【答案】滑动变阻器的最大阻值是20Ω；最右端。
【解析】解：“20Ω”表示滑动变阻器的最大阻值是20Ω；由图知，闭合电键前，变阻器滑片P应滑到最右端，这样电路电阻最大，电流最小，这样能避免电流过大损坏电流表。
故答案为：滑动变阻器的最大阻值是20Ω；最右端。
【变式3】滑动变阻器的原理是通过改变连入电路中电阻丝的 来改变电阻，从而改变电路中的 。如图所示是滑动变阻器的结构示意图，要使滑片P向右滑动时电阻变大，应接入的接线柱是C和 。滑动变阻器的铭牌上标有“50Ω 2A”的字样，其中“50Ω”指的是 。
【答案】长度；电流；A；滑动变阻器的最大电阻是50Ω。
【解析】解：滑动变阻器的原理是通过改变连入电路中导线的长度来改变电阻，从而改变电路中的电流；
由图可知，要使滑片P向右滑动时电阻变大，说明接入电路的电阻丝长度增大，则此时接入的有效部分是AP，所以应接入的接线柱为AC两个或AD两个接线柱；
滑动变阻器的铭牌上标有“50Ω，2A”的字样，其中“50Ω”表示滑动变阻器的最大电阻是50Ω。
故答案为：长度；电流；A；滑动变阻器的最大电阻是50Ω。
【例题4】如图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变小的是（ ）
【答案】C
【解析】解：A、滑动变阻器的A、B两个接线柱接入电路，此时的滑动变阻器接入电路的电阻不变，为阻值是滑动变阻器最大电阻的定值电阻。故A错误。
B、滑动变阻器的C、D两个接线柱接入电路，此时的滑动变阻器接入电路的电阻为零，不能改变阻值大小。故B错误；
C、滑动变阻器的A、C接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻减小。故C正确。
D、滑动变阻器的B、D接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻增大。故D错误。
故选：C。
【变式4】如图是滑动变阻器接入电路中的情形，当滑片P向右滑动时，连入电路的电阻变大的有（ ）
A．1个B．2个C．3个D．4个
【答案】B
【解析】解：A、图中是滑片左侧的电阻丝接入电路，滑片向右移动时，接入电路中电阻丝的长度变长，则连入电路的电阻变大；
B、图中是滑片右侧的电阻丝接入电路，滑片向右移动时，接入电路中电阻丝的长度变短，则连入电路的电阻变小；
C、图中滑动变阻器采用“两下”的接法，即整个电阻丝接入电路，滑片向右移动时，接入电路中电阻丝的长度不变，则连入电路的电阻不变；
D、图中是滑片左侧的电阻丝接入电路，滑片向右移动时，接入电路中电阻丝的长度变长，则连入电路的电阻变大；
由此可知，当滑片P向右滑动时，连入电路的电阻变大的有2个。
故选：B。
【例题5】如图所示电路中，当滑动变阻器滑片P向右移动时灯的亮度不变的是图（ ）
【答案】D
【解析】A、B选项中，滑片P向右移动，电路中的电阻增大，在电压不变的情况下，电流减小，灯泡亮度变弱。C选项中，滑片P向右移动，电路中电阻减小，在电压不变的情况下，电流变大，灯泡亮度变亮。而D中，滑动变阻器与灯泡并联，当滑片P向右移动时，不能改变灯泡两端的电压，不能改变通过灯泡的电流，根据P=UI不能改变灯泡的亮度。故选D。
【变式5】图中所示的各电路中，同种元件的参数均为相同，能利用滑动变阻器调节电灯从亮到熄灭的正确电路是（ ）
【答案】D
【解析】解：A、图A中滑动变阻器与灯泡并联，当滑片P滑到左端时，会引起电源短路，所以该选项不符合题意。
B、图B中滑动变阻器与灯泡串联，当滑片P左右滑到时，只能改变灯泡亮度，不能使灯泡熄灭，所以该选项不符合题意。
C、图C中滑动变阻器与灯泡串联，滑片P使灯泡处于短路状态，无论怎样滑到滑片灯泡都不亮，所以该选项不符合题意。
D、图D中滑动变阻器与灯泡并联，当滑片P滑到右端时，会引起灯泡短路，实现灯泡由亮到灭，所以该选项符合题意。
故选：D。
【例题6】将两只滑动变阻器按右上图所示的方法连接，如果把a 、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（ ）
A.P1放在最右端，P2放在最右端
B.P1放在最左端，P2放在最左端
C.P1放在最右端，P2放在最左端
D.P1放在最左端，P2放在最右端
【答案】D
【解析】根据题意要求，图中的两个滑动变阻器是串联接入电路的，要使接入电路的总电阻最大，必须让每个变阻器的电阻丝都全部接入电路。对于左边的变阻器来说，电阻丝的右端接入电路，所以应该把滑片P1移到最左端；对于右边的变阻器来说，电阻丝的左端接入电路，所以应该把滑片P2移到最右端。
故选D。
【变式6】在如图所示的四个电路中，合上开关，当滑动变阻器的滑片向右移动时，通过灯泡的电流变小，那么下列叙述中正确的是（ ）
A．只可用甲图电路 B．用甲图或丁图电路都可以
C．只可用乙图电路 D．用乙图或丙图电路都可以
【答案】B
【解析】解：据题意可知，滑片P向右移动时，电流变小，则电阻变大，即滑片右移时电阻丝长度增加，说明变阻器的左半段接入电路，则一定使用了左下接线柱，故排除乙图；据变阻器的接法是一上一下可知，排除丙图，则甲图和丁图是正确的。
故选：B。
【例题7】如图是音响上音量调节装置，其简化电路如图右，需在M、N间接入一个滑动变阻器，使滑片P向右移动时电流减小，音量降低。下列连接方式中可行的是（ ）
A．M接A，N接B
B．M接C，N接D
C．M接A，N接D
D．M接C，N接B
【答案】D
【解析】解：滑片向右移动，电流表示数减小，则滑动变阻器接入电路的电阻值增大，所以应将A、C或B、C接入电路，故D正确。
故选：D。
【变式7】某同学安装了一个可以调节亮度的电灯L，如图所示，开关闭合后，当滑动变阻器的滑从A向B移动的过程中，电灯的亮度逐渐变暗，正确的连接方式是（ ）
A．M接D，N接B
B．M接C，N接A
C．M接C，N接D
D．M接C，N接B
【答案】B
【解析】解：开关闭合后，当滑动变阻器的滑片从A向B移动的过程中，电灯的亮度逐渐变暗，说明电路中的电流是逐渐变小的，根据欧姆定律可知，电路中的电阻是变大的，即滑动变阻器的连入电路的阻值变大，滑动变阻器采用一上一下的接法；滑片从A向B，电阻变大，则电阻线的长度变长，所以下端接A接线柱，上端接C或D，故B正确。
故选：B。
【例题8】如图所示的实物图，对滑动变阻器的相关说法，你认为错误的是（ ）
A．滑片P向左滑动，小灯泡将变暗，电流表示数减小
B．铭牌“10Ω 2A”表示滑动变阻器的调节范围是0～10Ω
C．闭合开关前滑片P应滑到最右端，是为了保护电路
D．滑动变阻器要“一上一下”接线才能发挥变阻的作用
【答案】A
【解答】解：A、由图可知，该电路为串联电路，滑片P向左滑动，滑动变阻器接入电路的电阻减小，根据欧姆定律可知，电路中的电流变大，小灯泡将变亮，电流表示数变大，故A错误；
B、滑动变阻器铭牌标有“10Ω 2A”，10Ω表示滑动变阻器连入电路的最大电阻是10Ω，则滑动变阻器的调节范围是0～10Ω，故B正确；
C、为了保护电路，闭合开关前滑片P应滑到阻值最大的右端，故C正确；
D、滑动变阻器接入电路中，采用要“一上一下”的接线方法，故D正确。
故选：A。
【变式8】滑动变阻器是通过改变连入电路中电阻丝的 来改变电阻的。在如图所示的电路中，闭合开关后，滑动变阻器的滑片P向右移动时，灯泡亮度 （选填“变亮”、“变暗”或“不变”）。若把D改接到B，滑片P向左移动，灯泡的亮度将 （选填“变亮”、“变暗”或“不变”）。
【答案】长度；不变；变亮。
【解析】解：（1）根据滑动变阻器的原理可知，滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的；
（2）图中滑动变阻器下方的两个接线柱接入了电路，滑片P向左移动时，变阻器接入电路的电阻不变，总电阻不变，电源电压不变，由欧姆定律可知，电路中的电流不变，小灯泡亮度不变；
若把D改接到B，滑片P向左移动，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆定律可知，通过灯泡的电流变大，灯泡的亮度将变亮。
故答案为：长度；不变；变亮。
【例题9】图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（ ）
A．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
B．若只将a、b接入电路，逆时针转动旋钮时灯泡变亮
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将a、b接入电路，逆时针转动旋钮时灯泡变暗
【答案】B
【解析】解：A、若只将b、c接入电路，滑片右边的电阻丝接入电路；顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，故A错误；
BD、若只将a、b接入电路，滑片左边的电阻丝接入电路，即滑片逆时针转动旋钮时，电阻变小，灯泡变亮，故B正确，D错误；
C、若只将a、c接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故C错误。
故选：B。
【变式9】如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属杆是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属杆上移时，油箱内油面 ，电路中的电流 。
【答案】下降；变小。
【解析】解：R与R′串联，电流表测电路中的电流，当滑动变阻器的金属杆上移时，杠杆逆时针转动，油箱内油面下降，变阻器连入电路的电阻变大，根据电阻的串联，总电阻变大，由欧姆定律，电路中的电流变小。
故答案为：下降；变小。
【例题10】如图所示的是插入式电阻箱的结构示意图，图中AB两个接线柱之间的电阻值是 Ω，AB两个接线柱之间能提供的最大电阻值是 Ω。
【答案】7；15。
【解析】解：当5个铜塞都拔出时，此时5个电阻串联，总电阻最大，则最大电阻值R＝5Ω+5Ω+2Ω+2Ω+1Ω＝15Ω；
当铜塞插入时，该铜塞下方的电阻就会短路，当铜塞被拨出时，铜塞下方的电阻接入电路；由图可知，此时只有5欧和2欧的两根电阻接入电路，则A、B两个接线柱之间的电阻是5Ω+2Ω＝7Ω。
故答案为：7；15。
【变式10】如图是拔塞式电阻箱的阻值是 。
【答案】6Ω。
【解析】解：根据拔塞式电阻箱的读数方法和图示可知，此时拔塞式电阻箱的电阻值为：1Ω+2Ω+3Ω＝6Ω。
故答案为：6Ω。
【例题11】如图是一种调光台灯电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱。要求：旋钮带动滑片顺时针转动时，灯泡变亮，请完成该电路的连接。
【答案】见解析。
【解析】解：电位器应与灯泡串联接入电路中；旋钮带动滑片顺时针转动时，灯泡变亮，说明电路中的电流变大，由I=UR可知，电源电压一定时，电路的总电阻应变小，电位器（滑动变阻器）接入电路中的电阻应变小，由图可知，将b和c两接线柱接入电路后，顺时针旋转旋钮时，电阻丝连入电路中的长度变短，其阻值变小，电路中的电流变大，灯泡变亮，如图所示：
【变式11】如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：
（1）两灯泡并联；
（2）电流表测灯L1的电流；
（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。
【答案】见解析。
【解析】解：由题意可知：两灯泡并联；电流表测灯L1的电流，电流表应串联在L1支路中；闭合开关后，向A端移动滑动变阻器的滑片P1两灯均变暗，滑动变阻器应串联在干路中，滑动变阻器应接B端接线柱，电路图如图所示：
故答案为：电路图如图所示。
二、电阻箱（旋盘式电阻箱）：
1.结构：两个接线柱、旋盘。
2.变阻原理：转动旋盘，可以得到 0～9999Ω 之间的任意阻值。
3.读数：各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的电阻。
4.滑动变阻器和电阻箱的区别：
（1）滑动变阻器能够逐渐改变连入电路的电阻，但不能表示连入电路的阻值；
（2）变阻箱能表示出连入电路的阻值，但不能够逐渐改变连入电路的电阻。
【例题12】如图所示的电阻箱的示数为（ ）
A．2108Ω
B．8102Ω
C．2018Ω
D．8120Ω
【答案】C
【解析】解：由图知，×1000的位置对应的数是2，×100的位置对应的数是0，×10的位置对应的数是1，×1的位置对应的数是8，故电阻箱的示数是2018Ω。
故选：C。
【变式12】如图所示是旋钮式电阻箱的外形和内部结构，它由九个1000Ω、九个100Ω、九个10Ω和九个1Ω的电阻组成，箱面上的四个旋钮对应的倍率分别是×1000、×100、×10、×1，使用时将两个接线柱接在电路中，只要调节这四个旋钮，便可以得到 范围内的任何整数电阻值。如图所示电阻箱接入的总电阻为 。
【答案】0～9999Ω；8163Ω。
【解析】解：由图可知，当改变旋钮（即图中指针）位置调节电阻值时，电阻箱内部接入电路部分导体的个数发生变化，且这些导体是串联的，该电阻箱可调出的最大阻值为9×1000Ω+9×100Ω+9×10Ω+9×1Ω＝9999Ω；
该电阻箱可调出的最小阻值为0×1000Ω+0×100Ω+0×10Ω+0×1Ω＝0Ω；
所以该电阻箱可以得到0～9999Ω范围内的任何整数电阻值；
由图可知此时电阻箱的示数：R＝8×1000Ω+1×100Ω+6×10Ω+3×1Ω＝8163Ω。
故答案为：0～9999Ω；8163Ω。序号
知识点
难易程度
例题数
变式题数
合计
一
滑动变阻器
★★
11
11
24
二
电阻箱
★
1
1
银
0.016
铁
0.096
铜
0.017
锰铜
0.44
