初中物理人教版九年级全册第2节 电功率精品单元测试随堂练习题
展开
这是一份初中物理人教版九年级全册第2节 电功率精品单元测试随堂练习题，文件包含人教版初中物理九年级全一册第十八章《电功率》单元测试原卷版docx、人教版初中物理九年级全一册第十八章《电功率》单元测试解析版docx等2份试卷配套教学资源，其中试卷共22页， 欢迎下载使用。

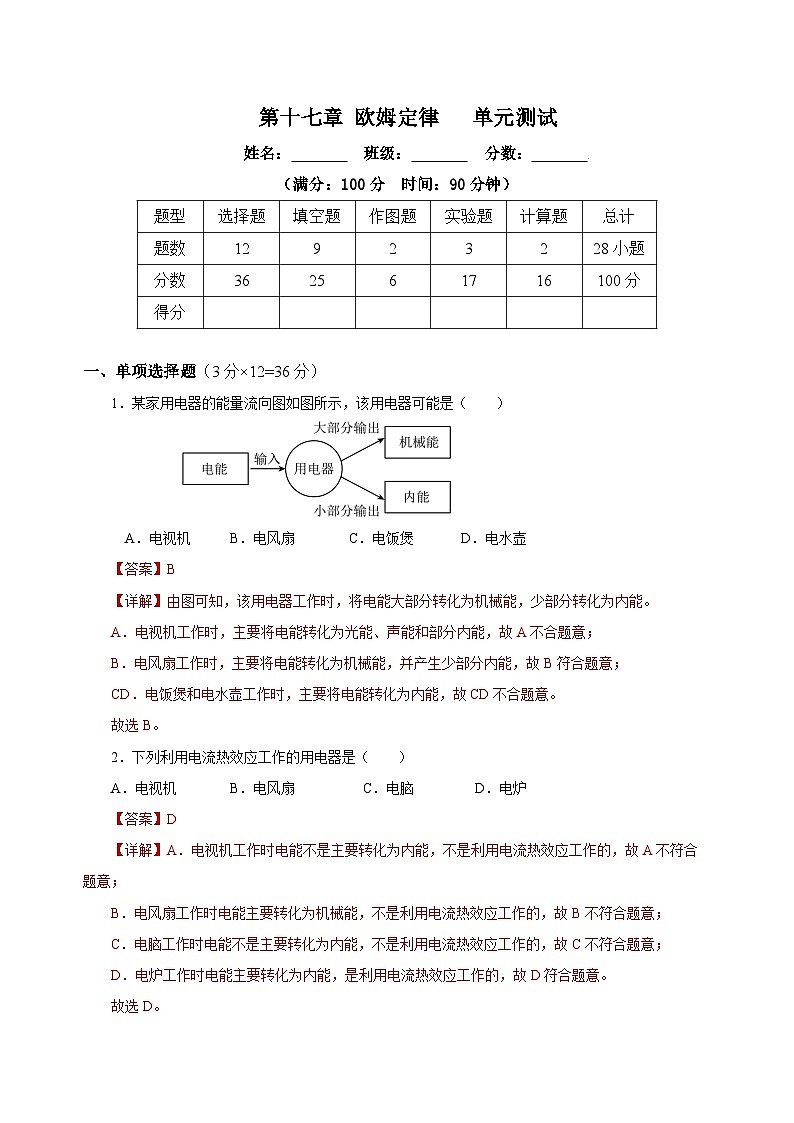

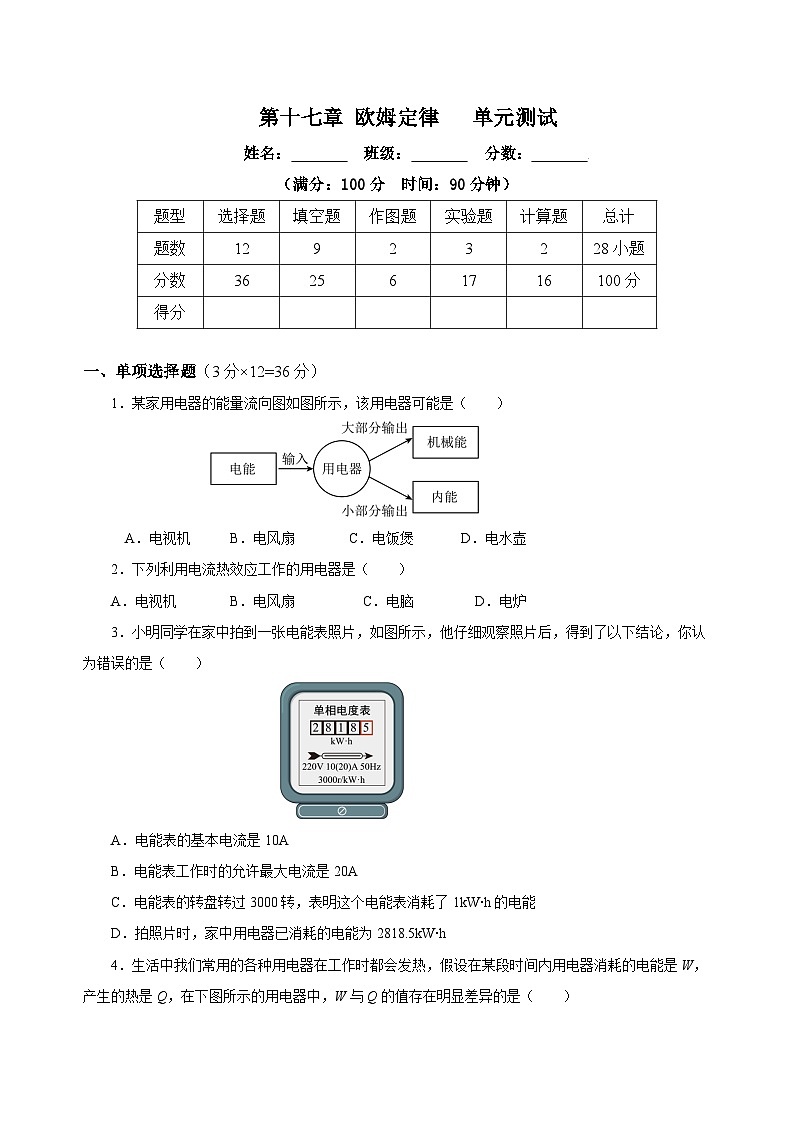

（满分：100分 时间：90分钟）
一、单项选择题（3分×12=36分）
1．某家用电器的能量流向图如图所示，该用电器可能是（ ）
A．电视机 B．电风扇 C．电饭煲 D．电水壶
2．下列利用电流热效应工作的用电器是（ ）
A．电视机 B．电风扇 C．电脑 D．电炉

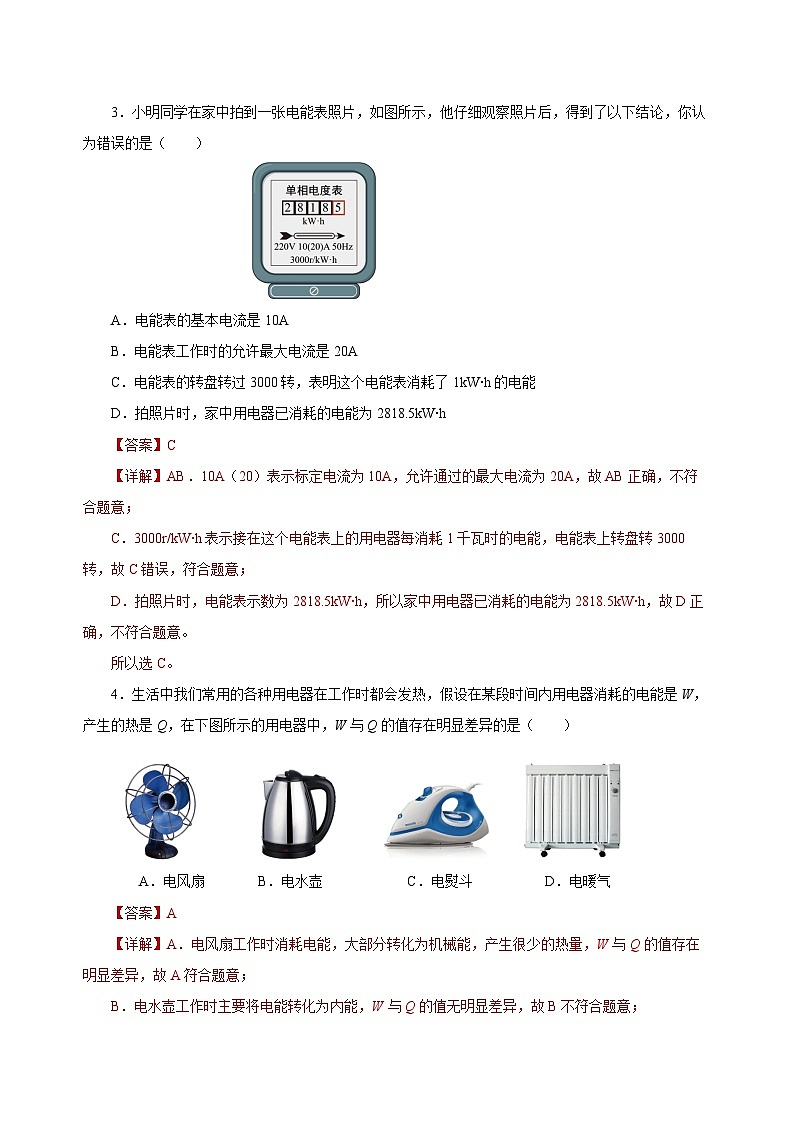

3．小明同学在家中拍到一张电能表照片，如图所示，他仔细观察照片后，得到了以下结论，你认为错误的是（ ）
A．电能表的基本电流是10A
B．电能表工作时的允许最大电流是20A
C．电能表的转盘转过3000转，表明这个电能表消耗了1kW∙h的电能
D．拍照片时，家中用电器已消耗的电能为2818.5kW∙h

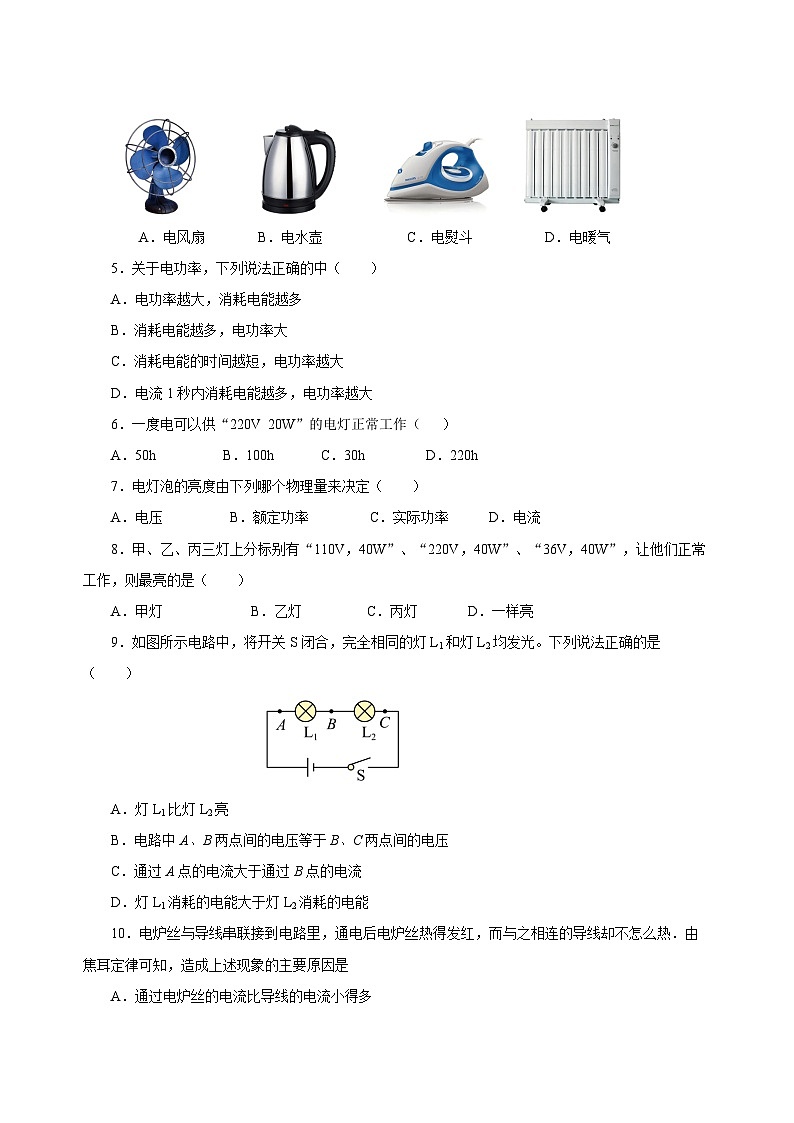

4．生活中我们常用的各种用电器在工作时都会发热，假设在某段时间内用电器消耗的电能是W，产生的热是Q，在下图所示的用电器中，W与Q的值存在明显差异的是（ ）
A．电风扇 B．电水壶 C．电熨斗 D．电暖气

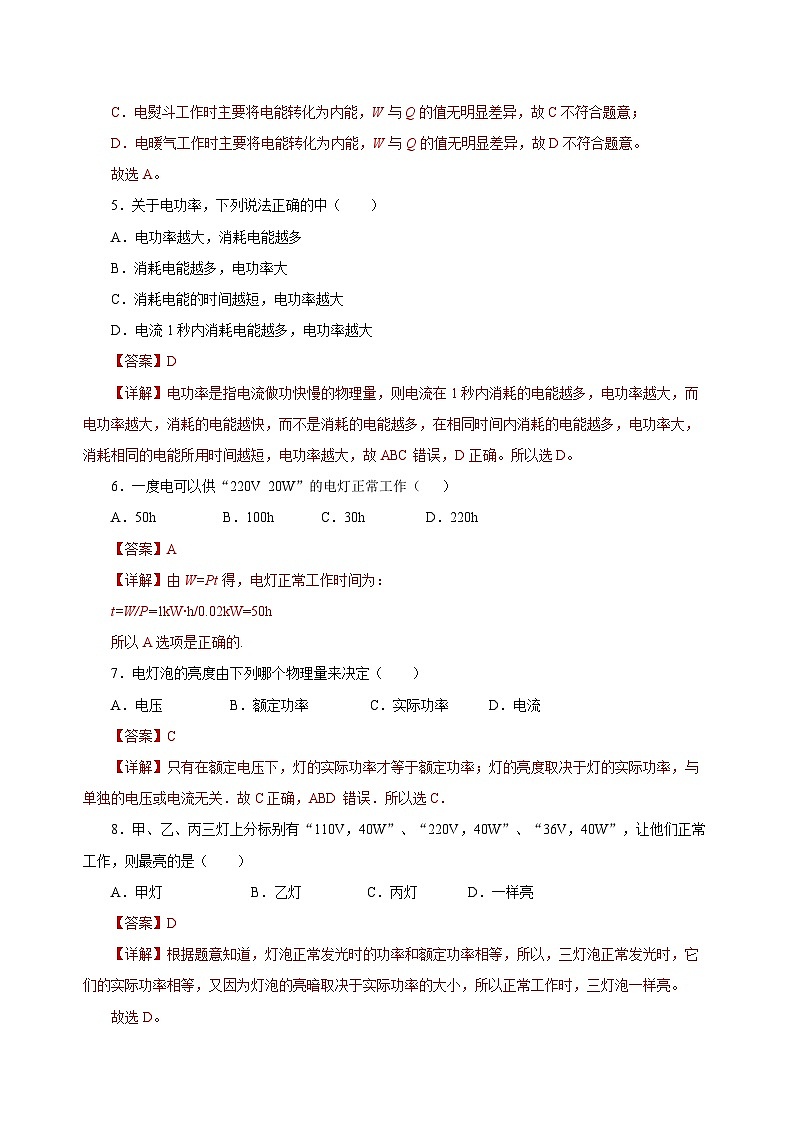

5．关于电功率，下列说法正确的中（ ）
A．电功率越大，消耗电能越多
B．消耗电能越多，电功率大
C．消耗电能的时间越短，电功率越大
D．电流1秒内消耗电能越多，电功率越大
6．一度电可以供“220V 20W”的电灯正常工作（ ）
A．50h B．100h C．30h D．220h
7．电灯泡的亮度由下列哪个物理量来决定（ ）
A．电压 B．额定功率 C．实际功率 D．电流
8．甲、乙、丙三灯上分标别有“110V，40W”、“220V，40W”、“36V，40W”，让他们正常工作，则最亮的是（ ）
A．甲灯 B．乙灯 C．丙灯 D．一样亮
9．如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。下列说法正确的是（ ）
A．灯L1比灯L2亮
B．电路中A、B两点间的电压等于B、C两点间的电压
C．通过A点的电流大于通过B点的电流
D．灯L1消耗的电能大于灯L2消耗的电能
10．电炉丝与导线串联接到电路里，通电后电炉丝热得发红，而与之相连的导线却不怎么热．由焦耳定律可知，造成上述现象的主要原因是
A．通过电炉丝的电流比导线的电流小得多
B．通过电炉丝的电流比导线的电流大得多
C．电炉丝的电阻比导线的电阻小得多
D．电炉丝的电阻比导线的电阻大得多

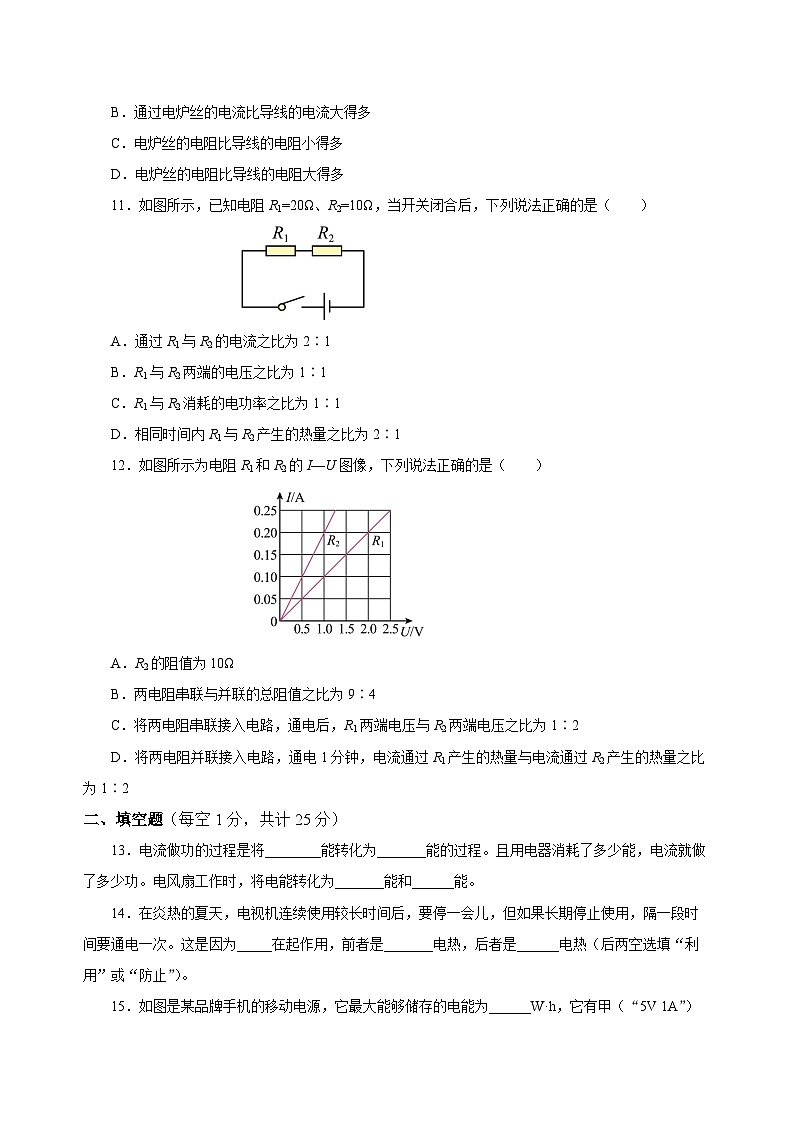

11．如图所示，已知电阻R1=20Ω、R2=10Ω，当开关闭合后，下列说法正确的是（ ）
A．通过R1与R2的电流之比为2∶1
B．R1与R2两端的电压之比为1∶1
C．R1与R2消耗的电功率之比为1∶1
D．相同时间内R1与R2产生的热量之比为2∶1
12．如图所示为电阻R1和R2的I—U图像，下列说法正确的是（ ）
A．R2的阻值为10Ω
B．两电阻串联与并联的总阻值之比为9∶4
C．将两电阻串联接入电路，通电后，R1两端电压与R2两端电压之比为1∶2
D．将两电阻并联接入电路，通电1分钟，电流通过R1产生的热量与电流通过R2产生的热量之比为1∶2
二、填空题（每空1分，共计25分）
13．电流做功的过程是将________能转化为_______能的过程。且用电器消耗了多少能，电流就做了多少功。电风扇工作时，将电能转化为_______能和______能。
14．在炎热的夏天，电视机连续使用较长时间后，要停一会儿，但如果长期停止使用，隔一段时间要通电一次。这是因为_____在起作用，前者是_______电热，后者是______电热（后两空选填“利用”或“防止”）。
15．如图是某品牌手机的移动电源，它最大能够储存的电能为______W·h，它有甲（“5V 1A”）和乙（“5V 2.1A”）两个USB电流输出接口可以对外充电，这两个USB接口是______（串联/并联），充电时选用______（甲/乙）接口给手机充电较快。
16．如图所示，这是小明家电能表的表盘示意图。小明关闭家中其他用电器，只让某个用电器单独正常工作30s，观察到电能表的转盘转过30转，则该用电器的实际功率为_______W；该用电器正常工作0.5h消耗的电能为_______kW•h。
17．如图所示的LED球泡灯，其额定功率为_____W，此LED灯正常工作时的电流为____A。球泡灯的发光效能相当于“220V，40W”的白炽灯。正常工作100h，使用此LED球泡灯比白炽灯节约电能______ kW·h。
18．从产品说明书得知，一台“6V 3W”的迷你型小风扇，电动机线圈阻值为0.5Ω，则小风扇正常工作1min消耗的电能为_____J，电动机线圈1min产生的热量为____J。
19．有一小灯泡标有“6V、3W”的字样，现仅有8V的电源，要使小灯泡正常发光，应该给小灯泡________（选填“串”或“并”）联一个______Ω的电阻。(不考虑灯泡电阻受温度的影响)
20．一只电烙铁上标有“220V 100W”字样。其中“220V”表示电烙铁的_______是220V，“100W”表示电烙铁的_________是100W。若该电烙铁正常工作30分钟，消耗的电能是______焦。若实际加在该电烙铁上的电压是198伏且电烙铁的电阻保持不变，则它的实际功率是_____瓦。
21．如图所示电路，滑动变阻器的最大阻值为R0，当滑片置于阻值最大端时，闭合开关，灯发光，电路消耗的总功率为6W；当滑片移到中点时，电路消耗的总功率为9W。则滑片在中点时，灯泡的电阻RL与灯泡的电阻滑动变阻器的最大阻值为R0的关系是RL=______R0，灯泡的电阻灯泡消耗的实际功率P________4.5W（选填“>”、“<”或“=”）.
三、作图题（每题3分，共6分）
22．如图所示是一台额定功率为300W取暖器的电路原理图，S是控制开关，R是发热电阻丝。现增加一个开关S0、一根与R相同阻值的电热丝R0，请设计一个具有300W和600W两个挡位的取暖器电路图。
23．在探究电流通过导体产生的热量与电流的关系的实验中，实验器材如图所示。请：①选择合适的电阻，并标在虚线方框内；（供选择电阻：R1=5Ω，R2=10Ω，R3=10Ω）②用笔画线代替导线补充完整电路的连接。
四、实验探究题（每空1分，共17分）
24．如图，在“比较两个灯泡的亮暗”活动中，应选取两个电阻______（选填“相同”或“不同”）的灯泡L1和L2，相同时间内电流做功的多少可以通过比较______，这种研究方法是______，得到的结论是______；支持这一结论的现象是______。
25．小华同学进行“测量小灯泡的电功率”实验，小灯泡的额定电压为2.5V，实物图如图甲所示。
（1）连接电路时，开关应处于___________状态；
（2）请你用笔画线代替导线，将图甲中的电路连接完整；（要求：滑片P往左移时灯泡变暗）
（3）某次实验中，移动滑片使电压表示数为2V时，电流表的指针位置如图乙所示，则电流表的示数为___________A，小灯泡的实际功率为___________W；
（4）小华同学多次改变滑动变阻器滑片的位置，并根据实验数据画出了小灯泡的关系图像，如图丙所示。由图像可知：小灯泡的额定功率P额为____W。
26．如图是亮亮探究焦耳定律的实验；
（1）如图甲所示的电路中，通电一段时间后，亮亮发现______侧电阻丝产生的热量多（填“左”或“右”），他是通过观察U形管两液面的______来判断的；这种用来比较电阻丝产生热量多少的方法叫做______法；
（2）如图乙所示电路中，亮亮想探究电阻产生的热量与电流的关系，右侧容器内电阻丝的阻值应为______，右侧容器外并联的电阻丝起到______（填“分流”或“分压”）作用；若容器外侧的电阻丝也为5Ω，则左右两侧容器中产生的热量之比为______；
（3）亮亮将图乙右侧容器外并联的5Ω的电阻丝也放入右侧容器内，通电一段时间后，两容器中电阻丝产生热量的大小关系为______。
A．左侧容器产生的热量多 B．右侧容器产生的热量多
C．左右两侧产生的热量一样 D．无法判定
五、计算题（共16分）
27．如图所示，电源电压恒定，R1=30Ω，当S闭合，S1断开时，电流表的示数为0.2A；当S、S1都闭合时，电流表的示数为0.5A。求
（1）电源电压；
（2）R2的阻值；
（3）S、S1都闭合时，通电1min电流通过R2做的功。
28．某电热取暖器的简化电路如图所示，R1、R2为发热电阻。取暖器工作时，通过开关S1和S2实现低温、高温的挡位控制。已知高温挡功率为1320W，R1=55Ω。求：
（1）取暖器工作时通过R1的电流；
（2）取暖器处于低温挡时，工作1min产生的热量；
（3）R2的阻值。
题型
选择题
填空题
作图题
实验题
计算题
总计
题数
12
9
2
3
2
28小题
分数
36
25
6
17
16
100分
得分
（满分：100分 时间：90分钟）
一、单项选择题（3分×12=36分）
1．某家用电器的能量流向图如图所示，该用电器可能是（ ）
A．电视机 B．电风扇 C．电饭煲 D．电水壶
2．下列利用电流热效应工作的用电器是（ ）
A．电视机 B．电风扇 C．电脑 D．电炉
3．小明同学在家中拍到一张电能表照片，如图所示，他仔细观察照片后，得到了以下结论，你认为错误的是（ ）
A．电能表的基本电流是10A
B．电能表工作时的允许最大电流是20A
C．电能表的转盘转过3000转，表明这个电能表消耗了1kW∙h的电能
D．拍照片时，家中用电器已消耗的电能为2818.5kW∙h
4．生活中我们常用的各种用电器在工作时都会发热，假设在某段时间内用电器消耗的电能是W，产生的热是Q，在下图所示的用电器中，W与Q的值存在明显差异的是（ ）
A．电风扇 B．电水壶 C．电熨斗 D．电暖气
5．关于电功率，下列说法正确的中（ ）
A．电功率越大，消耗电能越多
B．消耗电能越多，电功率大
C．消耗电能的时间越短，电功率越大
D．电流1秒内消耗电能越多，电功率越大
6．一度电可以供“220V 20W”的电灯正常工作（ ）
A．50h B．100h C．30h D．220h
7．电灯泡的亮度由下列哪个物理量来决定（ ）
A．电压 B．额定功率 C．实际功率 D．电流
8．甲、乙、丙三灯上分标别有“110V，40W”、“220V，40W”、“36V，40W”，让他们正常工作，则最亮的是（ ）
A．甲灯 B．乙灯 C．丙灯 D．一样亮
9．如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。下列说法正确的是（ ）
A．灯L1比灯L2亮
B．电路中A、B两点间的电压等于B、C两点间的电压
C．通过A点的电流大于通过B点的电流
D．灯L1消耗的电能大于灯L2消耗的电能
10．电炉丝与导线串联接到电路里，通电后电炉丝热得发红，而与之相连的导线却不怎么热．由焦耳定律可知，造成上述现象的主要原因是
A．通过电炉丝的电流比导线的电流小得多
B．通过电炉丝的电流比导线的电流大得多
C．电炉丝的电阻比导线的电阻小得多
D．电炉丝的电阻比导线的电阻大得多
11．如图所示，已知电阻R1=20Ω、R2=10Ω，当开关闭合后，下列说法正确的是（ ）
A．通过R1与R2的电流之比为2∶1
B．R1与R2两端的电压之比为1∶1
C．R1与R2消耗的电功率之比为1∶1
D．相同时间内R1与R2产生的热量之比为2∶1
12．如图所示为电阻R1和R2的I—U图像，下列说法正确的是（ ）
A．R2的阻值为10Ω
B．两电阻串联与并联的总阻值之比为9∶4
C．将两电阻串联接入电路，通电后，R1两端电压与R2两端电压之比为1∶2
D．将两电阻并联接入电路，通电1分钟，电流通过R1产生的热量与电流通过R2产生的热量之比为1∶2
二、填空题（每空1分，共计25分）
13．电流做功的过程是将________能转化为_______能的过程。且用电器消耗了多少能，电流就做了多少功。电风扇工作时，将电能转化为_______能和______能。
14．在炎热的夏天，电视机连续使用较长时间后，要停一会儿，但如果长期停止使用，隔一段时间要通电一次。这是因为_____在起作用，前者是_______电热，后者是______电热（后两空选填“利用”或“防止”）。
15．如图是某品牌手机的移动电源，它最大能够储存的电能为______W·h，它有甲（“5V 1A”）和乙（“5V 2.1A”）两个USB电流输出接口可以对外充电，这两个USB接口是______（串联/并联），充电时选用______（甲/乙）接口给手机充电较快。
16．如图所示，这是小明家电能表的表盘示意图。小明关闭家中其他用电器，只让某个用电器单独正常工作30s，观察到电能表的转盘转过30转，则该用电器的实际功率为_______W；该用电器正常工作0.5h消耗的电能为_______kW•h。
17．如图所示的LED球泡灯，其额定功率为_____W，此LED灯正常工作时的电流为____A。球泡灯的发光效能相当于“220V，40W”的白炽灯。正常工作100h，使用此LED球泡灯比白炽灯节约电能______ kW·h。
18．从产品说明书得知，一台“6V 3W”的迷你型小风扇，电动机线圈阻值为0.5Ω，则小风扇正常工作1min消耗的电能为_____J，电动机线圈1min产生的热量为____J。
19．有一小灯泡标有“6V、3W”的字样，现仅有8V的电源，要使小灯泡正常发光，应该给小灯泡________（选填“串”或“并”）联一个______Ω的电阻。(不考虑灯泡电阻受温度的影响)
20．一只电烙铁上标有“220V 100W”字样。其中“220V”表示电烙铁的_______是220V，“100W”表示电烙铁的_________是100W。若该电烙铁正常工作30分钟，消耗的电能是______焦。若实际加在该电烙铁上的电压是198伏且电烙铁的电阻保持不变，则它的实际功率是_____瓦。
21．如图所示电路，滑动变阻器的最大阻值为R0，当滑片置于阻值最大端时，闭合开关，灯发光，电路消耗的总功率为6W；当滑片移到中点时，电路消耗的总功率为9W。则滑片在中点时，灯泡的电阻RL与灯泡的电阻滑动变阻器的最大阻值为R0的关系是RL=______R0，灯泡的电阻灯泡消耗的实际功率P________4.5W（选填“>”、“<”或“=”）.
三、作图题（每题3分，共6分）
22．如图所示是一台额定功率为300W取暖器的电路原理图，S是控制开关，R是发热电阻丝。现增加一个开关S0、一根与R相同阻值的电热丝R0，请设计一个具有300W和600W两个挡位的取暖器电路图。
23．在探究电流通过导体产生的热量与电流的关系的实验中，实验器材如图所示。请：①选择合适的电阻，并标在虚线方框内；（供选择电阻：R1=5Ω，R2=10Ω，R3=10Ω）②用笔画线代替导线补充完整电路的连接。
四、实验探究题（每空1分，共17分）
24．如图，在“比较两个灯泡的亮暗”活动中，应选取两个电阻______（选填“相同”或“不同”）的灯泡L1和L2，相同时间内电流做功的多少可以通过比较______，这种研究方法是______，得到的结论是______；支持这一结论的现象是______。
25．小华同学进行“测量小灯泡的电功率”实验，小灯泡的额定电压为2.5V，实物图如图甲所示。
（1）连接电路时，开关应处于___________状态；
（2）请你用笔画线代替导线，将图甲中的电路连接完整；（要求：滑片P往左移时灯泡变暗）
（3）某次实验中，移动滑片使电压表示数为2V时，电流表的指针位置如图乙所示，则电流表的示数为___________A，小灯泡的实际功率为___________W；
（4）小华同学多次改变滑动变阻器滑片的位置，并根据实验数据画出了小灯泡的关系图像，如图丙所示。由图像可知：小灯泡的额定功率P额为____W。
26．如图是亮亮探究焦耳定律的实验；
（1）如图甲所示的电路中，通电一段时间后，亮亮发现______侧电阻丝产生的热量多（填“左”或“右”），他是通过观察U形管两液面的______来判断的；这种用来比较电阻丝产生热量多少的方法叫做______法；
（2）如图乙所示电路中，亮亮想探究电阻产生的热量与电流的关系，右侧容器内电阻丝的阻值应为______，右侧容器外并联的电阻丝起到______（填“分流”或“分压”）作用；若容器外侧的电阻丝也为5Ω，则左右两侧容器中产生的热量之比为______；
（3）亮亮将图乙右侧容器外并联的5Ω的电阻丝也放入右侧容器内，通电一段时间后，两容器中电阻丝产生热量的大小关系为______。
A．左侧容器产生的热量多 B．右侧容器产生的热量多
C．左右两侧产生的热量一样 D．无法判定
五、计算题（共16分）
27．如图所示，电源电压恒定，R1=30Ω，当S闭合，S1断开时，电流表的示数为0.2A；当S、S1都闭合时，电流表的示数为0.5A。求
（1）电源电压；
（2）R2的阻值；
（3）S、S1都闭合时，通电1min电流通过R2做的功。
28．某电热取暖器的简化电路如图所示，R1、R2为发热电阻。取暖器工作时，通过开关S1和S2实现低温、高温的挡位控制。已知高温挡功率为1320W，R1=55Ω。求：
（1）取暖器工作时通过R1的电流；
（2）取暖器处于低温挡时，工作1min产生的热量；
（3）R2的阻值。
题型
选择题
填空题
作图题
实验题
计算题
总计
题数
12
9
2
3
2
28小题
分数
36
25
6
17
16
100分
得分
