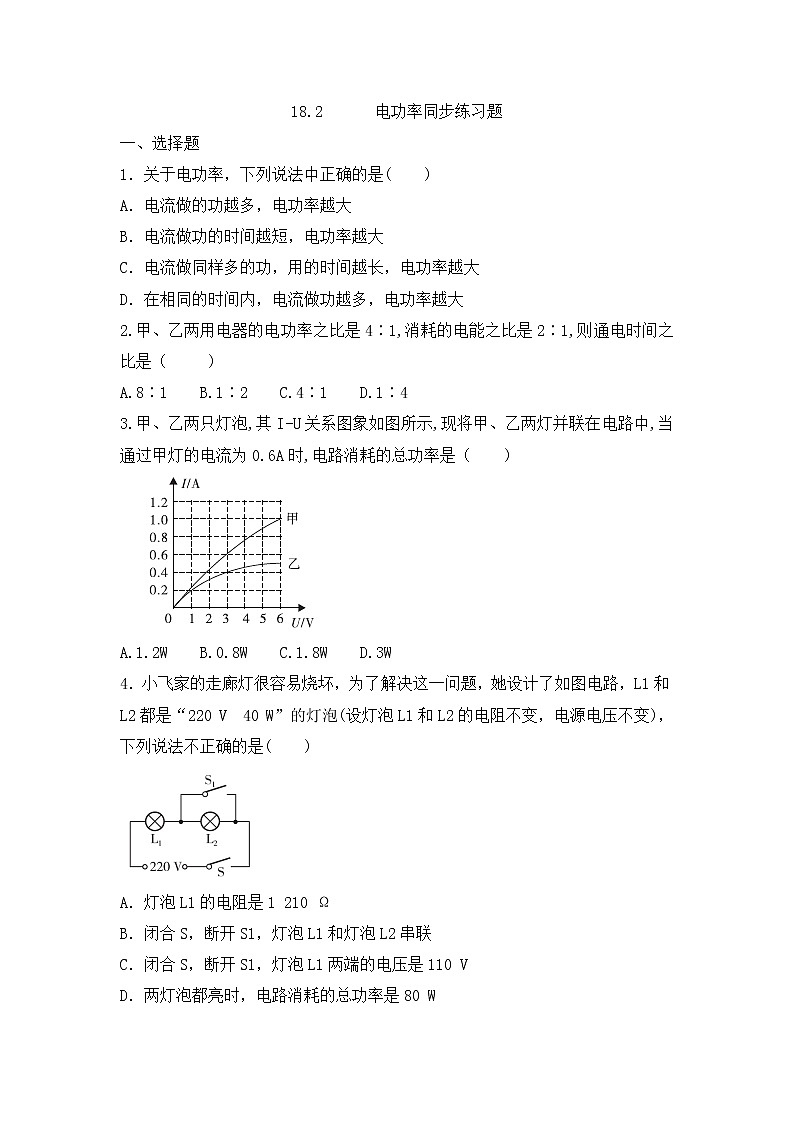

18.2  电功率同步练习题

一、选择题

1．关于电功率，下列说法中正确的是(　　)

A．电流做的功越多，电功率越大

B．电流做功的时间越短，电功率越大

C．电流做同样多的功，用的时间越长，电功率越大

D．在相同的时间内，电流做功越多，电功率越大

2.甲、乙两用电器的电功率之比是4∶1,消耗的电能之比是2∶1,则通电时间之比是（     )

A.8∶1    B.1∶2    C.4∶1    D.1∶4

3.甲、乙两只灯泡,其I-U关系图象如图所示,现将甲、乙两灯并联在电路中,当通过甲灯的电流为0.6A时,电路消耗的总功率是（    )

A.1.2W    B.0.8W    C.1.8W    D.3W

4．小飞家的走廊灯很容易烧坏，为了解决这一问题，她设计了如图电路，L1和L2都是“220 V　40 W”的灯泡(设灯泡L1和L2的电阻不变，电源电压不变)，下列说法不正确的是(　　)

A．灯泡L1的电阻是1 210 Ω

B．闭合S，断开S1，灯泡L1和灯泡L2串联

C．闭合S，断开S1，灯泡L1两端的电压是110 V

D．两灯泡都亮时，电路消耗的总功率是80 W

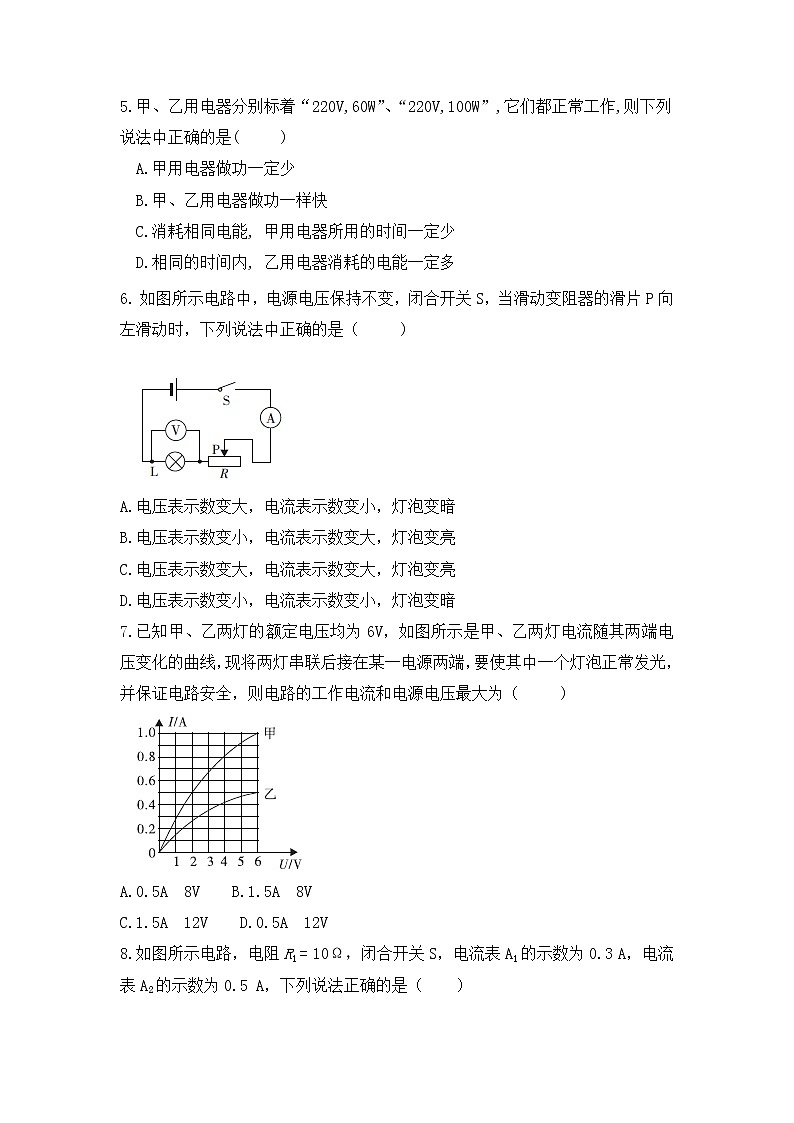

5.甲、乙用电器分别标着“220V,60W”、“220V,100W”,它们都正常工作,则下列说法中正确的是(　 　)

A.甲用电器做功一定少

B.甲、乙用电器做功一样快

C.消耗相同电能, 甲用电器所用的时间一定少　

D.相同的时间内, 乙用电器消耗的电能一定多

6. 如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列说法中正确的是（     )

A.电压表示数变大，电流表示数变小，灯泡变暗

B.电压表示数变小，电流表示数变大，灯泡变亮

C.电压表示数变大，电流表示数变大，灯泡变亮

D.电压表示数变小，电流表示数变小，灯泡变暗

7.已知甲、乙两灯的额定电压均为6V，如图所示是甲、乙两灯电流随其两端电压变化的曲线，现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源电压最大为（     )

A.0.5A  8V    B.1.5A  8V

C.1.5A  12V    D.0.5A  12V

8.如图所示电路，电阻R1 = 10Ω，闭合开关S，电流表A1的示数为0.3 A，电流表A2的示数为0.5 A，下列说法正确的是（    ）

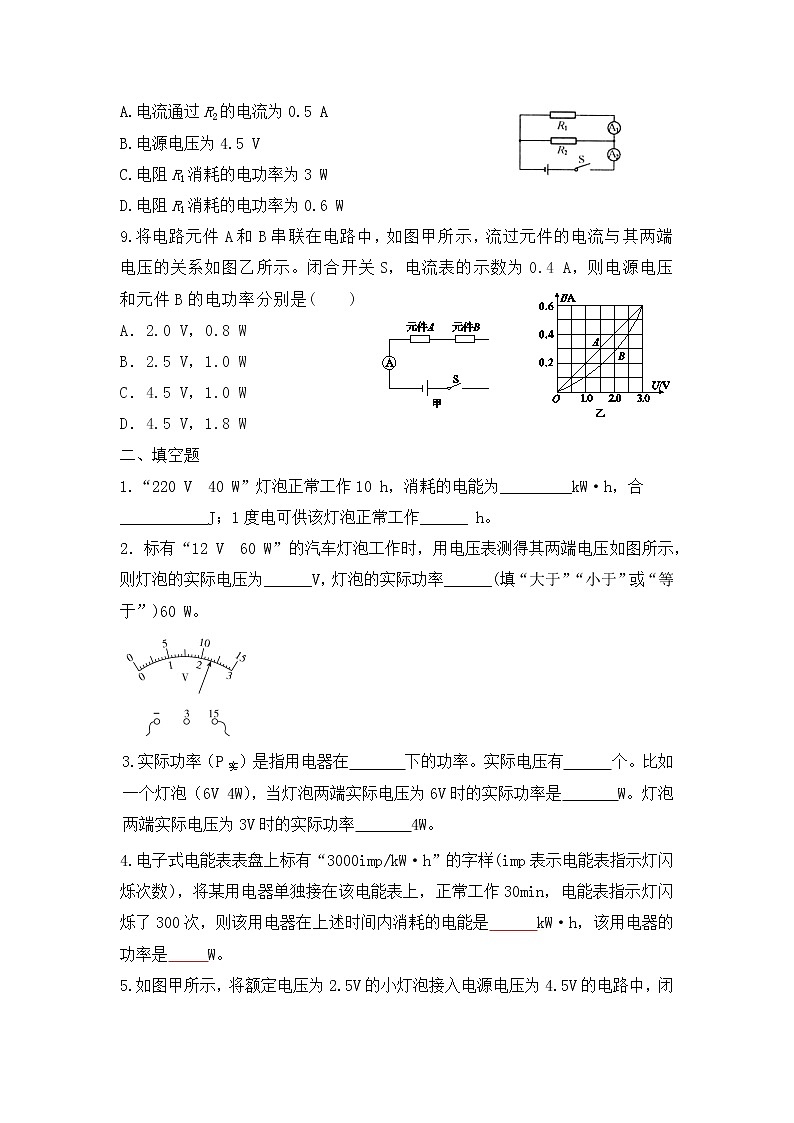

A.电流通过R2的电流为0.5 A

B.电源电压为4.5 V

C.电阻R1消耗的电功率为3 W

D.电阻R1消耗的电功率为0.6 W

9.将电路元件A和B串联在电路中，如图甲所示，流过元件的电流与其两端电压的关系如图乙所示。闭合开关S，电流表的示数为0.4 A，则电源电压和元件B的电功率分别是(　　)

A．2.0 V，0.8 W

B．2.5 V，1.0 W

C．4.5 V，1.0 W

D．4.5 V，1.8 W

二、填空题

1.“220 V  40 W”灯泡正常工作10 h，消耗的电能为_________kW·h，合___________J；1度电可供该灯泡正常工作______ h。

2．标有“12 V　60 W”的汽车灯泡工作时，用电压表测得其两端电压如图所示，则灯泡的实际电压为______V，灯泡的实际功率______(填“大于”“小于”或“等于”)60 W。

3.实际功率（P实）是指用电器在       下的功率。实际电压有      个。比如一个灯泡（6V 4W），当灯泡两端实际电压为6V时的实际功率是       W。灯泡两端实际电压为3V时的实际功率       4W。

4.电子式电能表表盘上标有“3000imp/kW·h”的字样(imp表示电能表指示灯闪烁次数)，将某用电器单独接在该电能表上，正常工作30min，电能表指示灯闪烁了300次，则该用电器在上述时间内消耗的电能是      kW·h，该用电器的功率是     W。

5.如图甲所示，将额定电压为2.5V的小灯泡接入电源电压为4.5V的电路中，闭合开关，调节滑动变阻器滑片P，记录相应电压表和电流表的示数绘制成如图乙所示的U-I图象，则小灯泡的额定功率为      W，小灯泡正常发光时，滑动变阻器接入电路的电阻是    Ω。

三、计算题

1.如图，灯泡L标有“12 V　3 W”字样，R为定值电阻，闭合开关S后，灯泡L恰好正常发光，电流表的示数为0.45 A，求：

(1)灯泡L的额定电流是多少安？

(2)定值电阻R的阻值是多少欧？

(3)该电路工作5 min，灯泡L消耗的电能是多少焦？

2．如图所示，将标有“6 V　3 W”的小灯泡L1和标有“6 V　6 W”的小灯泡L2串联接入电路中，为使两灯的电压均不高于其额定电压，不考虑温度对灯丝电阻的影响。求：

(1)小灯泡L1、L2的电阻。

(2)电源电压的最大值。

(3)当电源电压为最大值时，电路消耗的总功率。

3.如图所示，电源电压恒定，R1=30Ω，闭合开关S，断开开关S1，电流表示数是0.3A。当闭合开关S、S1时，发现电流表示数变化了0.2A。求：

（1）电源电压；

（2）R2的阻值是多少？

（3）当闭合开关S、S1时，电路消耗的总功率。

18.2电功率同步练习答案

一 选择题

1 D

2 B

3 D

4 D

5 D

6 C

7 A

8 D

9 C

二填空题

1    0.4  1.44X106J  25

2  11.5V  小于

3 实际电压  无数个 4 小于

4   0.1  0.2

5  0.625   8

三 计算题

1. （1）0.25A  (2)60欧姆900焦耳
2. （1）R1=12 R2=6

(2)9V

(3)4.5W

3. (1)9V (2)45欧姆（3)4.5W
