这是一份人教版九年级全册单元分层过关检测（2024·新教材）第19章生活用电单元测试A卷试题含解析答案，共15页。

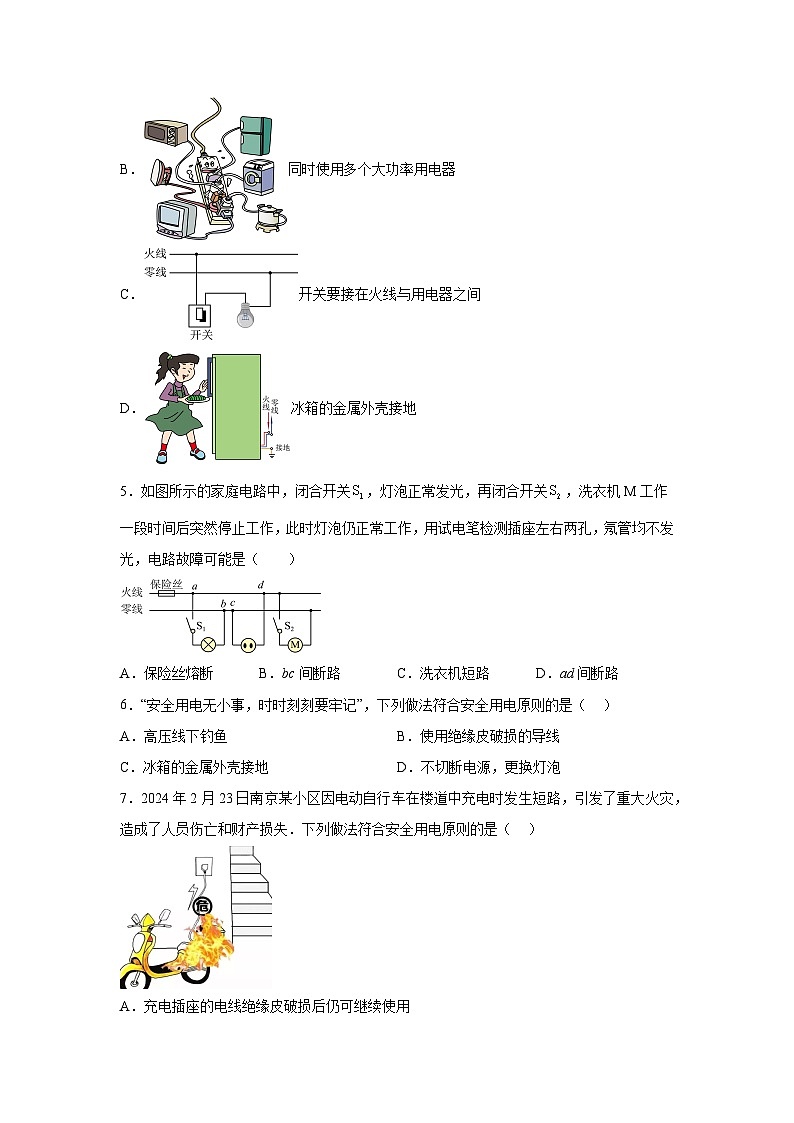

第十九章 生活用电单元测试A卷时间：60分钟 满分：70分 试卷得分：一．选择题(每题3分，共计24分)下列各小题均有四个选项，其中只有一个是正确的1．如图所示是家庭电路的部分示意图，图中（1）、（2）、（3）内的元件分别是（ ）A．电能表、保险装置、总开关 B．电能表、总开关、保险装置C．总开关、电能表、保险装置 D．保险装置、总开关、电能表2．关于我们的家庭电路的理解，下列说法正确的是（ ）A．家庭电路的入户线有三条，分别是零线、火线和地线B．按照入户线、空气开关、电能表的顺序连接电路C．漏电保护器会在电流太大时断开D．各正常工作的家用电器之间，都是并联的关系3．关于家庭电路和安全用电，下列说法正确的是（ ）A．控制电灯的开关要接在火线和电灯之间B．使用试电笔时，手不要接触笔尾金属体C．漏电保护器可以防止所有的触电事故D．保险丝和地线在家庭电路中的保护作用相同4．如图所示的各种做法中，不符合安全用电原则的是（ ）A．手要接触笔尾金属体B．同时使用多个大功率用电器C．开关要接在火线与用电器之间D．冰箱的金属外壳接地5．如图所示的家庭电路中，闭合开关，灯泡正常发光，再闭合开关，洗衣机M工作一段时间后突然停止工作，此时灯泡仍正常工作，用试电笔检测插座左右两孔，氖管均不发光，电路故障可能是（ ）A．保险丝熔断 B．bc间断路 C．洗衣机短路 D．ad间断路6．“安全用电无小事，时时刻刻要牢记”，下列做法符合安全用电原则的是（ ）A．高压线下钓鱼 B．使用绝缘皮破损的导线C．冰箱的金属外壳接地 D．不切断电源，更换灯泡7．2024年2月23日南京某小区因电动自行车在楼道中充电时发生短路，引发了重大火灾，造成了人员伤亡和财产损失．下列做法符合安全用电原则的是（ ）A．充电插座的电线绝缘皮破损后仍可继续使用B．发生电火灾时应立即切断电源C．发现有人触电时，立即用手把人拉开D．电动自行车充电着火时应迅速泼水浇灭火焰8．在生产和生活中，人们常把密度作为选材的主要考虑因素之一。下面哪项主要是从密度的角度考虑选材的（ ）A．用铅锑合金作为保险丝的材料 B．用铝合金作为制作飞机的材料C．用水作为冷却汽车发动机的物质 D．用塑料作为插座外壳的材料二．填空题（每空1分，共计11分）9．在安装家庭电路时，用电器开关必须连 （选填“零线”或“火线”）上；可以用试电笔来区分零线和火线，如图所示，试电笔使用时一定不能碰 。10．日常生活中有不少容易被我们忽略的物理知识，比如电饭锅利用电流的 工作，家庭中的电灯和控制电灯的开关是 （选填“串”或“并”）联在电路中的。如图所示是小明家的电能表，若单独将“220V 500W”的电饭锅接入家庭电路，正常工作15min，电能表的转盘转过 转。11．亮亮家中有一台电冰箱、一台热水器和一个电饭锅均在正常工作，这时亮亮又打开了空调，干路上的电流大小将 （选填“变大”“变小”或“不变”）；若刚打开空调，空气开关便跳闸了，原因可能是用电器总功率过大或 。12．家庭电路中总电流如果超过安全值，会由于电流过大导致线路温度过高，容易引发火灾，这一现象依据的原理是 。图中若连接插座和电源之间的导线电阻为0.1Ω，则干路电路由1A增加到5A时，1min内电流通过该导线的热量增加了 J。13．在家庭电路中，如果站在地上的人不小心接触了 线，就容易发生触电事故；为了确保用电安全，日常生活中我们要做到“不 低压带电体，不靠近高压带电体”。三．作图题（共2分）14．在图中把白炽灯和开关正确地连入家庭电路。四．实验题（共20分，第15题-17题，第15题7分，第16题7分，第17题6分）15．如图所示是小雷设计的部分家庭电路示意图，他与爸爸共同按图进行布线安装。完成连接后，两人同时闭合总开关S及开关S1时，灯泡L1闪一下便熄灭，家中所有用电器停止工作。为确定发生故障的元件进行了如下的探究：请你回答下列问题：（1）若要通过插座判断家中电路是否有电，则测电笔应插入插座的 （选填“左”或“右”）孔。（2）检测结果是测电笔氖管不发光，可判断是哪根进户线发生开路？ ，则应检查 所在的位置；（选填“灯泡L1”或“熔断器”）。（3）确定上述开路故障后，经排查，小雷猜想发生断电的原因可能是：灯泡L₁内部短路或插座内部短路。于是将熔断器更换为“220V”的检测灯泡L2。①闭合开关S、S1，检测灯泡L2正常发光，L1不发光，上述现象能否判断一定是灯泡L1内部短路？ （选填“能”或“不能”），理由是 。②断开开关S1，检测灯泡L2正常发光，这一现象能否判断一定是插座内部短路？ （选填“能”或“不能”），理由是 。16．在“测量小灯泡的电功率”实验中，电源由三节新干电池串联组成，小灯泡额定电压为2.5V，阻值约为8Ω，滑动变阻器的规格为“20Ω 1A”。图甲是某实验小组未连接完整的实验电路。（1）请用笔画线代替导线，将图甲中的电路连接完整，导线不能交叉 ；（2）闭合开关，无论怎样移动滑片，灯泡都不发光，电流表无示数，电压表有示数，若电路只有一处故障，则故障是 ；（3）排除故障后，闭合开关，移动滑片，实验数据如表所示，当小灯泡两端电压为2.5V时，电流表示数如图乙所示，电流值为 A，则小灯泡的额定功率为 W；（4）比较表中数据可知小灯泡的阻值 （选填“不同”或“相同”），原因是 ；（5）请写出家庭电路中电流过大的原因是 （写出一条原因即可）。17．小明在学习短路对家庭电路的危害后，想探究保险丝的工作原理及作用，于是和小华一起讨论并完成下列实验：（1）在图中，CD间接上一段保险丝，AB间接入电流表，其他部分按如图所示连接好电路；（2）当开关闭合时，灯泡 （选填“发光”或“不发”）电流表 （选填“有”或“无”）示数；（3）断开开关，CD间保留保险丝，只在BD间接一根粗铜丝，当闭合开关的瞬间，小明观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断；（4）小明找来一根细铜丝代替保险丝接在CD之间，同时在BD间接入一根较短的粗铜丝；闭合开关，发现电流表的示数超过量程，灯泡 （选填“发光”或“不发光”），细铜丝发热明显，粗铜丝发热不明显，电流表损坏。【分析论证】①根据欧姆定律知道，铜丝的电阻较小，闭合开关的瞬间，线路中的电流较 ，从而造成电流表超过量程而烧坏电流表；②细铜丝的电阻比粗铜丝电阻大很多，在电流相同时，根据P=I2R可知，导体的电功率跟电阻成比，所以细铜丝的电功率比粗铜丝的电功率 （选填“大”或“小”），因此细铜丝的温度升高明显；③根据上述分析，在没有保险丝的情况下， （选填“能”或“不能”）用铜丝代替保险丝。五．计算题（共13分，第18题6分，第19题7分，解答应写成文字说明、演算步骤或证明过程）18．雷电是伴有闪电和雷鸣的一种雄伟壮观而又有点令人生畏的放电现象。闪电的平均电流是3万安培，最大电流可达30万安培。闪电的电压很高，约为1亿至10亿伏特。（1）对于雷电灾害的预防，日常生活中我们要注意什么？提出你的建议。（2）某次雷电的电流约，电压约，放电时间约。这次雷电的电功率约多少千瓦？释放多少能量？19．小明家有一个储水式电热水器，其铭牌上的信息如表格所示：（1）小明家有5A和16A两种规格的三孔插座，请你通过计算帮助小明选择该电热水器应选用哪种规格的插座?（2）已知该电热水器的加热效率为80%，求它正常工作时将40kg水从25℃加热到55℃需要多长时间?（3）用电高峰时，若电热水器的实际电压为200V，求电热水器的实际功率是多大? 实验次数123电压/V2.02.53.0电流/A0.250.30电功率/W额定容量40L额定功率3000W额定电压220V最高水温75℃额定频率50Hz额定压力0.7MPa参考答案：1．B【详解】进户火线和零线后先接电能表，所以（1）中元件是电能表；电能表之后接总开关，所以（2）中元件是总开关；保险装置只接在火线上，所以（3）内的元件是保险装置。故选B。2．D【详解】A．家庭电路的入户线有两条，分别是零线和火线，故A错误；B．输电线进户后首先接到电能表上，然后接空气开关，故B错误；C．家庭电路中空气开关会在电流太大时断开，漏电保护器只有在电路发生漏电或有人触电时才会切断电源，故C错误；D．各正常工作的家用电器独立工作，互不影响，它们是并联的，故D正确。故选D。3．A【详解】A．为了用电安全，控制电灯的开关要接在火线和电灯之间，使开关断开时，电灯不带电，故A符合题意；B．使用试电笔时，手要接触笔尾金属体，构成闭合回路，故B不符合题意；C．漏电保护器在火线电流与零线电流不同时起到保护作用。当单线触电时，人体加载在火线与地线之间，火线电流答，零线电流小，漏电保护器工作；当线触电时，相当于在负载上并联一个人体，火线的电流与零线的电流的差值并没有变化，所以起不到作用，故C不符合题意；D．保险丝是在电路电流过大时起自动切断电路；地线时防止家用电器外壳漏电时发生触电事故，故D不符合题意。故选A。4．B【详解】A．使用试电笔时，笔尖金属体要直接与导线接触，手要接触笔尾金属体，不能接触笔尖，否则容易发生触电事故，故A不符合题意；B．一个多孔插线板若同时使用多个大功率用电器，会造成总电流过大，易引发火灾，故B符合题意；C．当用电器的开关接在零线上时，即使断开开关，用电器仍带电，易发生触电事故，所以控制用电器的开关要连接在火线与用电器之间，故C不符合题意；D．电冰箱有金属外壳，要使用三脚插头和三孔插座，将电冰箱的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，故D不符合题意。故选B。5．D【详解】灯L仍正常发光，洗衣机M工作一段时间后突然停止工作，这表明电路出现了断路现象；灯L仍正常发光，说明a、b左边的火线、零线均正常；用试电笔检测插座左右两孔，氖管均不发光，说明火线出现了断路现象，因此是ad间发生了断路。故D符合题意，ABC不符合题意。故选D。6．C【详解】A．高压线的电压很高，人不能靠近，也不能在高压电线下钓鱼，否则会发生触电事故，故A不符合题意；B．电线绝缘皮破损了不能继续使用，否则容易发生触电，不符合安全用电原则，故B不符合题意；C．将冰箱的金属外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，故C符合题意；D．更换灯泡前需要切断电源，不要带电操作，故D不符合题意。故选C。7．B【详解】A．充电插座的电线绝缘皮破损后不可继续使用，故A不符合题意；B．家用电器发生火灾时，应立即切断电源，再灭火，防止灭火时触电，故B符合题意；C．当发现有人触电时，应该立即采取的措施是，迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，不符合安全用电原则，故C不符合题意；D．生活中的水是导体，所以电线着火时迅速泼水浇灭火焰，易造成触电，故D不符合题意。故选B。8．B【详解】A．保险丝材料应使用电阻率较大，熔点较低的铅锑合金制成，故A不符合题意；B．铝合金的密度比较小，在相同体积时，质量比较小，重力比较小，易于飞机起飞，故B符合题意；C．因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用水冷却，故C不符合题意；D．用塑料作为插座外壳的材料，利用了塑料绝缘性强的特点，可以保证用电安全，故D不符合题意。故选B。9． 火线 笔尖金属部分【详解】[1]在家庭电路中，为了安全起见，用电器的开关必须连接在火线上。当开关断开时，用电器就与火线断开了连接，此时用电器不带电，人们接触用电器时就不会发生触电事故。如果开关连接在零线上，虽然开关断开时电流不会通过用电器，但用电器仍然与火线相连，人们接触用电器就可能发生触电事故。 [2]试电笔是用来区分零线和火线的工具。在使用试电笔时，手必须接触笔尾的金属体，这样试电笔才能正常工作。试电笔的笔尖金属体是绝对不能接触的，因为笔尖金属体是直接与电线接触的，如果电线是火线，那么笔尖金属体就会带电，接触它就会发生触电事故。10． 热效应 串 75【详解】[1]电饭锅工作时，将电能转化为内能，利用了电流的热效应。[2]要使开关可以控制电灯的工作，应将家庭中的电灯和控制电灯的开关串联起来。[3]单独将“220V 500W”的电饭锅接入家庭电路，正常工作15min，消耗电能电能表的转盘转过转数电能表的转盘转过75转。11． 变大 电路发生短路【解析】【小题1】[1]家用电器电冰箱、热水器和电饭锅安装时应并联，这样工作时各用电器才会互不影响，并联的支路越多，总电阻越小，打开了空调，总电阻变小，由可知，电源电压不变，则干路中的电流变大。[2]空气开关便跳闸的原因是电路中电流过大，电路总功率过大或电路发生短路都能引起电路电流过大；原来电路正常工作，刚打开空调，原因可能是用电器总功率过大或电路发生短路。12． 焦耳定律 144【详解】[1]图中用电器总功率过大，电路的电压不变，由公式P=UI可知电流会过大，由焦耳定律Q=I2Rt可知，相同时间内，导线上产生的热量较大，线路温度过高，容易引发火灾。[2]1min内电流通过该导线的热量增加量Q=ΔI2Rt=(5A-1A)2×0.1Ω×60s=144J13． 火 接触【详解】[1][2]家庭电路中的触电事故都是人体直接或间接与火线构成通路造成的。在日常生活中，安全用电的基本原则是：不接触低压带电体，不靠近高压带电体。14．【解析】【小题1】零线直接进入灯泡的螺旋套；火线先接入开关，再进入灯泡顶端的金属点；如图所示：15． 右 火线 熔断器 能 L2两端的电压为220V 能 L2两端的电压为220V【详解】（1）[1]若要通过插座判断家中电路是否有电，则测电笔应插入插座的右孔，因为右孔与火线相连。（2）[2][3]检测结果是测电笔氖管不发光，说明测电笔与火线之间是断开的，即火线发生开路；接下来应该检测火线，即检测熔断器。（3）①[4][5]闭合开关S、S1，灯泡L1与L2串联，检测灯泡L2正常发光，L1不发光，这说明L2两端的电压为220V，则故障是灯泡L1内部短路。②[6][7]断开开关S1，检测灯泡L2正常发光，这说明L2两端的电压为220V，则故障是插座内部短路。16． 灯泡断路 0.28 0.7 不同 灯丝的电阻随温度的升高而增大 用电器总功率过大【详解】（1）[1]变阻器的接线柱按一上一下连入电路中与电流表串联，如下所示：（2）[2]闭合开关，无论怎样移动滑片，灯泡都不发光，电流表无示数，则电路可能断路，而电压表有示数，说明电压表与电源连通，则原因可能是与电压表并联的灯泡断路。（3）[3]闭合开关，移动滑片，当电压表示数为2.5V时，小灯泡正常发光，电流表示数如图乙所示，电流表选用0~0.6A的量程，分度值为0.02A，电流为0.28A。[4]小灯泡的额定功率为P=UI=2.5V×0.28A=0.7W（4）[5][6]根据表中数据及可知，小灯泡的电阻分别为8Ω、8.9Ω、10Ω，所以小灯泡的电阻是不同的。这是因为当灯丝两端电压变大时，电流也在变大，由P=UI可知，灯丝的实际功率变大，灯泡的亮度变大，灯丝的温度升高，灯丝的电阻增大，即灯丝的电阻随温度的升高而增大。（5）[7]引起家庭电路中电流过大的原因是：一是短路，据知，电路中的电压不变时，短路会使电路中的电阻变小，那么电流会变大；二是用电器总功率过大，据P=UI知，电路中的电压不变时，用电器总功率变大，那么电路中的电流也变大。17． 发光 有 不发光 大 大 不能【详解】（2）[1][2]当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，电流表有示数，灯泡发光。（4）[3]在BD间接一根粗铜丝，此时小灯泡被短路，因此小灯泡不发光。[4][5][6]由欧姆定律可知，当线路中的电阻比较小时，线路中的电流较大。因为导体的电阻与导体的横截面积、长度和材料有关。因此粗铜丝比细铜丝的电阻小，在电流相同时，根据P=I2R可知，导体的电功率跟电阻成比，所以细铜丝的电功率比粗铜丝的电功率大。因为粗铜丝发热不明显，所以不能用铜丝代替保险丝。18．（1）雷雨天，不要到大树下避雨；（2）2×109kW，2×109J【详解】解：（1）因闪电的电压很高，电流很大，所以雷雨天要注意，不要到大树下避雨。（2）雷电的电功率释放的能量答：（1）对于雷电灾害的预防，日常生活中我们要注意雷雨天，不要到大树下避雨；（2）这次雷电的电功率约为2×109kW，释放2×109J的能量。19．（1）16A；（2）1200s；（3）2479.3W【详解】解：（1）电热水器的额定电流为故该电热水器应选用16A规格的插座。（2）水从20℃加热到55℃所需吸收热量Q吸=cm(t-t0)=4.2×103J/(kg·℃)×40kg×(55℃-25℃)=5.04×106J消耗的电能加热所需时间（3）电热水器的电阻用电高峰时，若电热水器的实际电压为200V，电热水器的实际功率答：（1）该电热水器应选用16A规格的插座；（2）它正常工作时将40kg水从25℃加热到55℃需要1200s；（3）用电高峰时，若电热水器的实际电压为200V，电热水器的实际功率是2479.3W。
第十九章 生活用电单元测试A卷时间：60分钟 满分：70分 试卷得分：一．选择题(每题3分，共计24分)下列各小题均有四个选项，其中只有一个是正确的1．如图所示是家庭电路的部分示意图，图中（1）、（2）、（3）内的元件分别是（ ）A．电能表、保险装置、总开关 B．电能表、总开关、保险装置C．总开关、电能表、保险装置 D．保险装置、总开关、电能表2．关于我们的家庭电路的理解，下列说法正确的是（ ）A．家庭电路的入户线有三条，分别是零线、火线和地线B．按照入户线、空气开关、电能表的顺序连接电路C．漏电保护器会在电流太大时断开D．各正常工作的家用电器之间，都是并联的关系3．关于家庭电路和安全用电，下列说法正确的是（ ）A．控制电灯的开关要接在火线和电灯之间B．使用试电笔时，手不要接触笔尾金属体C．漏电保护器可以防止所有的触电事故D．保险丝和地线在家庭电路中的保护作用相同4．如图所示的各种做法中，不符合安全用电原则的是（ ）A．手要接触笔尾金属体B．同时使用多个大功率用电器C．开关要接在火线与用电器之间D．冰箱的金属外壳接地5．如图所示的家庭电路中，闭合开关，灯泡正常发光，再闭合开关，洗衣机M工作一段时间后突然停止工作，此时灯泡仍正常工作，用试电笔检测插座左右两孔，氖管均不发光，电路故障可能是（ ）A．保险丝熔断 B．bc间断路 C．洗衣机短路 D．ad间断路6．“安全用电无小事，时时刻刻要牢记”，下列做法符合安全用电原则的是（ ）A．高压线下钓鱼 B．使用绝缘皮破损的导线C．冰箱的金属外壳接地 D．不切断电源，更换灯泡7．2024年2月23日南京某小区因电动自行车在楼道中充电时发生短路，引发了重大火灾，造成了人员伤亡和财产损失．下列做法符合安全用电原则的是（ ）A．充电插座的电线绝缘皮破损后仍可继续使用B．发生电火灾时应立即切断电源C．发现有人触电时，立即用手把人拉开D．电动自行车充电着火时应迅速泼水浇灭火焰8．在生产和生活中，人们常把密度作为选材的主要考虑因素之一。下面哪项主要是从密度的角度考虑选材的（ ）A．用铅锑合金作为保险丝的材料 B．用铝合金作为制作飞机的材料C．用水作为冷却汽车发动机的物质 D．用塑料作为插座外壳的材料二．填空题（每空1分，共计11分）9．在安装家庭电路时，用电器开关必须连 （选填“零线”或“火线”）上；可以用试电笔来区分零线和火线，如图所示，试电笔使用时一定不能碰 。10．日常生活中有不少容易被我们忽略的物理知识，比如电饭锅利用电流的 工作，家庭中的电灯和控制电灯的开关是 （选填“串”或“并”）联在电路中的。如图所示是小明家的电能表，若单独将“220V 500W”的电饭锅接入家庭电路，正常工作15min，电能表的转盘转过 转。11．亮亮家中有一台电冰箱、一台热水器和一个电饭锅均在正常工作，这时亮亮又打开了空调，干路上的电流大小将 （选填“变大”“变小”或“不变”）；若刚打开空调，空气开关便跳闸了，原因可能是用电器总功率过大或 。12．家庭电路中总电流如果超过安全值，会由于电流过大导致线路温度过高，容易引发火灾，这一现象依据的原理是 。图中若连接插座和电源之间的导线电阻为0.1Ω，则干路电路由1A增加到5A时，1min内电流通过该导线的热量增加了 J。13．在家庭电路中，如果站在地上的人不小心接触了 线，就容易发生触电事故；为了确保用电安全，日常生活中我们要做到“不 低压带电体，不靠近高压带电体”。三．作图题（共2分）14．在图中把白炽灯和开关正确地连入家庭电路。四．实验题（共20分，第15题-17题，第15题7分，第16题7分，第17题6分）15．如图所示是小雷设计的部分家庭电路示意图，他与爸爸共同按图进行布线安装。完成连接后，两人同时闭合总开关S及开关S1时，灯泡L1闪一下便熄灭，家中所有用电器停止工作。为确定发生故障的元件进行了如下的探究：请你回答下列问题：（1）若要通过插座判断家中电路是否有电，则测电笔应插入插座的 （选填“左”或“右”）孔。（2）检测结果是测电笔氖管不发光，可判断是哪根进户线发生开路？ ，则应检查 所在的位置；（选填“灯泡L1”或“熔断器”）。（3）确定上述开路故障后，经排查，小雷猜想发生断电的原因可能是：灯泡L₁内部短路或插座内部短路。于是将熔断器更换为“220V”的检测灯泡L2。①闭合开关S、S1，检测灯泡L2正常发光，L1不发光，上述现象能否判断一定是灯泡L1内部短路？ （选填“能”或“不能”），理由是 。②断开开关S1，检测灯泡L2正常发光，这一现象能否判断一定是插座内部短路？ （选填“能”或“不能”），理由是 。16．在“测量小灯泡的电功率”实验中，电源由三节新干电池串联组成，小灯泡额定电压为2.5V，阻值约为8Ω，滑动变阻器的规格为“20Ω 1A”。图甲是某实验小组未连接完整的实验电路。（1）请用笔画线代替导线，将图甲中的电路连接完整，导线不能交叉 ；（2）闭合开关，无论怎样移动滑片，灯泡都不发光，电流表无示数，电压表有示数，若电路只有一处故障，则故障是 ；（3）排除故障后，闭合开关，移动滑片，实验数据如表所示，当小灯泡两端电压为2.5V时，电流表示数如图乙所示，电流值为 A，则小灯泡的额定功率为 W；（4）比较表中数据可知小灯泡的阻值 （选填“不同”或“相同”），原因是 ；（5）请写出家庭电路中电流过大的原因是 （写出一条原因即可）。17．小明在学习短路对家庭电路的危害后，想探究保险丝的工作原理及作用，于是和小华一起讨论并完成下列实验：（1）在图中，CD间接上一段保险丝，AB间接入电流表，其他部分按如图所示连接好电路；（2）当开关闭合时，灯泡 （选填“发光”或“不发”）电流表 （选填“有”或“无”）示数；（3）断开开关，CD间保留保险丝，只在BD间接一根粗铜丝，当闭合开关的瞬间，小明观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断；（4）小明找来一根细铜丝代替保险丝接在CD之间，同时在BD间接入一根较短的粗铜丝；闭合开关，发现电流表的示数超过量程，灯泡 （选填“发光”或“不发光”），细铜丝发热明显，粗铜丝发热不明显，电流表损坏。【分析论证】①根据欧姆定律知道，铜丝的电阻较小，闭合开关的瞬间，线路中的电流较 ，从而造成电流表超过量程而烧坏电流表；②细铜丝的电阻比粗铜丝电阻大很多，在电流相同时，根据P=I2R可知，导体的电功率跟电阻成比，所以细铜丝的电功率比粗铜丝的电功率 （选填“大”或“小”），因此细铜丝的温度升高明显；③根据上述分析，在没有保险丝的情况下， （选填“能”或“不能”）用铜丝代替保险丝。五．计算题（共13分，第18题6分，第19题7分，解答应写成文字说明、演算步骤或证明过程）18．雷电是伴有闪电和雷鸣的一种雄伟壮观而又有点令人生畏的放电现象。闪电的平均电流是3万安培，最大电流可达30万安培。闪电的电压很高，约为1亿至10亿伏特。（1）对于雷电灾害的预防，日常生活中我们要注意什么？提出你的建议。（2）某次雷电的电流约，电压约，放电时间约。这次雷电的电功率约多少千瓦？释放多少能量？19．小明家有一个储水式电热水器，其铭牌上的信息如表格所示：（1）小明家有5A和16A两种规格的三孔插座，请你通过计算帮助小明选择该电热水器应选用哪种规格的插座?（2）已知该电热水器的加热效率为80%，求它正常工作时将40kg水从25℃加热到55℃需要多长时间?（3）用电高峰时，若电热水器的实际电压为200V，求电热水器的实际功率是多大? 实验次数123电压/V2.02.53.0电流/A0.250.30电功率/W额定容量40L额定功率3000W额定电压220V最高水温75℃额定频率50Hz额定压力0.7MPa参考答案：1．B【详解】进户火线和零线后先接电能表，所以（1）中元件是电能表；电能表之后接总开关，所以（2）中元件是总开关；保险装置只接在火线上，所以（3）内的元件是保险装置。故选B。2．D【详解】A．家庭电路的入户线有两条，分别是零线和火线，故A错误；B．输电线进户后首先接到电能表上，然后接空气开关，故B错误；C．家庭电路中空气开关会在电流太大时断开，漏电保护器只有在电路发生漏电或有人触电时才会切断电源，故C错误；D．各正常工作的家用电器独立工作，互不影响，它们是并联的，故D正确。故选D。3．A【详解】A．为了用电安全，控制电灯的开关要接在火线和电灯之间，使开关断开时，电灯不带电，故A符合题意；B．使用试电笔时，手要接触笔尾金属体，构成闭合回路，故B不符合题意；C．漏电保护器在火线电流与零线电流不同时起到保护作用。当单线触电时，人体加载在火线与地线之间，火线电流答，零线电流小，漏电保护器工作；当线触电时，相当于在负载上并联一个人体，火线的电流与零线的电流的差值并没有变化，所以起不到作用，故C不符合题意；D．保险丝是在电路电流过大时起自动切断电路；地线时防止家用电器外壳漏电时发生触电事故，故D不符合题意。故选A。4．B【详解】A．使用试电笔时，笔尖金属体要直接与导线接触，手要接触笔尾金属体，不能接触笔尖，否则容易发生触电事故，故A不符合题意；B．一个多孔插线板若同时使用多个大功率用电器，会造成总电流过大，易引发火灾，故B符合题意；C．当用电器的开关接在零线上时，即使断开开关，用电器仍带电，易发生触电事故，所以控制用电器的开关要连接在火线与用电器之间，故C不符合题意；D．电冰箱有金属外壳，要使用三脚插头和三孔插座，将电冰箱的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，故D不符合题意。故选B。5．D【详解】灯L仍正常发光，洗衣机M工作一段时间后突然停止工作，这表明电路出现了断路现象；灯L仍正常发光，说明a、b左边的火线、零线均正常；用试电笔检测插座左右两孔，氖管均不发光，说明火线出现了断路现象，因此是ad间发生了断路。故D符合题意，ABC不符合题意。故选D。6．C【详解】A．高压线的电压很高，人不能靠近，也不能在高压电线下钓鱼，否则会发生触电事故，故A不符合题意；B．电线绝缘皮破损了不能继续使用，否则容易发生触电，不符合安全用电原则，故B不符合题意；C．将冰箱的金属外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，故C符合题意；D．更换灯泡前需要切断电源，不要带电操作，故D不符合题意。故选C。7．B【详解】A．充电插座的电线绝缘皮破损后不可继续使用，故A不符合题意；B．家用电器发生火灾时，应立即切断电源，再灭火，防止灭火时触电，故B符合题意；C．当发现有人触电时，应该立即采取的措施是，迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，不符合安全用电原则，故C不符合题意；D．生活中的水是导体，所以电线着火时迅速泼水浇灭火焰，易造成触电，故D不符合题意。故选B。8．B【详解】A．保险丝材料应使用电阻率较大，熔点较低的铅锑合金制成，故A不符合题意；B．铝合金的密度比较小，在相同体积时，质量比较小，重力比较小，易于飞机起飞，故B符合题意；C．因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用水冷却，故C不符合题意；D．用塑料作为插座外壳的材料，利用了塑料绝缘性强的特点，可以保证用电安全，故D不符合题意。故选B。9． 火线 笔尖金属部分【详解】[1]在家庭电路中，为了安全起见，用电器的开关必须连接在火线上。当开关断开时，用电器就与火线断开了连接，此时用电器不带电，人们接触用电器时就不会发生触电事故。如果开关连接在零线上，虽然开关断开时电流不会通过用电器，但用电器仍然与火线相连，人们接触用电器就可能发生触电事故。 [2]试电笔是用来区分零线和火线的工具。在使用试电笔时，手必须接触笔尾的金属体，这样试电笔才能正常工作。试电笔的笔尖金属体是绝对不能接触的，因为笔尖金属体是直接与电线接触的，如果电线是火线，那么笔尖金属体就会带电，接触它就会发生触电事故。10． 热效应 串 75【详解】[1]电饭锅工作时，将电能转化为内能，利用了电流的热效应。[2]要使开关可以控制电灯的工作，应将家庭中的电灯和控制电灯的开关串联起来。[3]单独将“220V 500W”的电饭锅接入家庭电路，正常工作15min，消耗电能电能表的转盘转过转数电能表的转盘转过75转。11． 变大 电路发生短路【解析】【小题1】[1]家用电器电冰箱、热水器和电饭锅安装时应并联，这样工作时各用电器才会互不影响，并联的支路越多，总电阻越小，打开了空调，总电阻变小，由可知，电源电压不变，则干路中的电流变大。[2]空气开关便跳闸的原因是电路中电流过大，电路总功率过大或电路发生短路都能引起电路电流过大；原来电路正常工作，刚打开空调，原因可能是用电器总功率过大或电路发生短路。12． 焦耳定律 144【详解】[1]图中用电器总功率过大，电路的电压不变，由公式P=UI可知电流会过大，由焦耳定律Q=I2Rt可知，相同时间内，导线上产生的热量较大，线路温度过高，容易引发火灾。[2]1min内电流通过该导线的热量增加量Q=ΔI2Rt=(5A-1A)2×0.1Ω×60s=144J13． 火 接触【详解】[1][2]家庭电路中的触电事故都是人体直接或间接与火线构成通路造成的。在日常生活中，安全用电的基本原则是：不接触低压带电体，不靠近高压带电体。14．【解析】【小题1】零线直接进入灯泡的螺旋套；火线先接入开关，再进入灯泡顶端的金属点；如图所示：15． 右 火线 熔断器 能 L2两端的电压为220V 能 L2两端的电压为220V【详解】（1）[1]若要通过插座判断家中电路是否有电，则测电笔应插入插座的右孔，因为右孔与火线相连。（2）[2][3]检测结果是测电笔氖管不发光，说明测电笔与火线之间是断开的，即火线发生开路；接下来应该检测火线，即检测熔断器。（3）①[4][5]闭合开关S、S1，灯泡L1与L2串联，检测灯泡L2正常发光，L1不发光，这说明L2两端的电压为220V，则故障是灯泡L1内部短路。②[6][7]断开开关S1，检测灯泡L2正常发光，这说明L2两端的电压为220V，则故障是插座内部短路。16． 灯泡断路 0.28 0.7 不同 灯丝的电阻随温度的升高而增大 用电器总功率过大【详解】（1）[1]变阻器的接线柱按一上一下连入电路中与电流表串联，如下所示：（2）[2]闭合开关，无论怎样移动滑片，灯泡都不发光，电流表无示数，则电路可能断路，而电压表有示数，说明电压表与电源连通，则原因可能是与电压表并联的灯泡断路。（3）[3]闭合开关，移动滑片，当电压表示数为2.5V时，小灯泡正常发光，电流表示数如图乙所示，电流表选用0~0.6A的量程，分度值为0.02A，电流为0.28A。[4]小灯泡的额定功率为P=UI=2.5V×0.28A=0.7W（4）[5][6]根据表中数据及可知，小灯泡的电阻分别为8Ω、8.9Ω、10Ω，所以小灯泡的电阻是不同的。这是因为当灯丝两端电压变大时，电流也在变大，由P=UI可知，灯丝的实际功率变大，灯泡的亮度变大，灯丝的温度升高，灯丝的电阻增大，即灯丝的电阻随温度的升高而增大。（5）[7]引起家庭电路中电流过大的原因是：一是短路，据知，电路中的电压不变时，短路会使电路中的电阻变小，那么电流会变大；二是用电器总功率过大，据P=UI知，电路中的电压不变时，用电器总功率变大，那么电路中的电流也变大。17． 发光 有 不发光 大 大 不能【详解】（2）[1][2]当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，电流表有示数，灯泡发光。（4）[3]在BD间接一根粗铜丝，此时小灯泡被短路，因此小灯泡不发光。[4][5][6]由欧姆定律可知，当线路中的电阻比较小时，线路中的电流较大。因为导体的电阻与导体的横截面积、长度和材料有关。因此粗铜丝比细铜丝的电阻小，在电流相同时，根据P=I2R可知，导体的电功率跟电阻成比，所以细铜丝的电功率比粗铜丝的电功率大。因为粗铜丝发热不明显，所以不能用铜丝代替保险丝。18．（1）雷雨天，不要到大树下避雨；（2）2×109kW，2×109J【详解】解：（1）因闪电的电压很高，电流很大，所以雷雨天要注意，不要到大树下避雨。（2）雷电的电功率释放的能量答：（1）对于雷电灾害的预防，日常生活中我们要注意雷雨天，不要到大树下避雨；（2）这次雷电的电功率约为2×109kW，释放2×109J的能量。19．（1）16A；（2）1200s；（3）2479.3W【详解】解：（1）电热水器的额定电流为故该电热水器应选用16A规格的插座。（2）水从20℃加热到55℃所需吸收热量Q吸=cm(t-t0)=4.2×103J/(kg·℃)×40kg×(55℃-25℃)=5.04×106J消耗的电能加热所需时间（3）电热水器的电阻用电高峰时，若电热水器的实际电压为200V，电热水器的实际功率答：（1）该电热水器应选用16A规格的插座；（2）它正常工作时将40kg水从25℃加热到55℃需要1200s；（3）用电高峰时，若电热水器的实际电压为200V，电热水器的实际功率是2479.3W。
