初中物理人教版九年级全册第4节 变阻器导学案

这是一份初中物理人教版九年级全册第4节 变阻器导学案，文件包含164变阻器doc、164变阻器答案doc等2份学案配套教学资源，其中学案共5页， 欢迎下载使用。

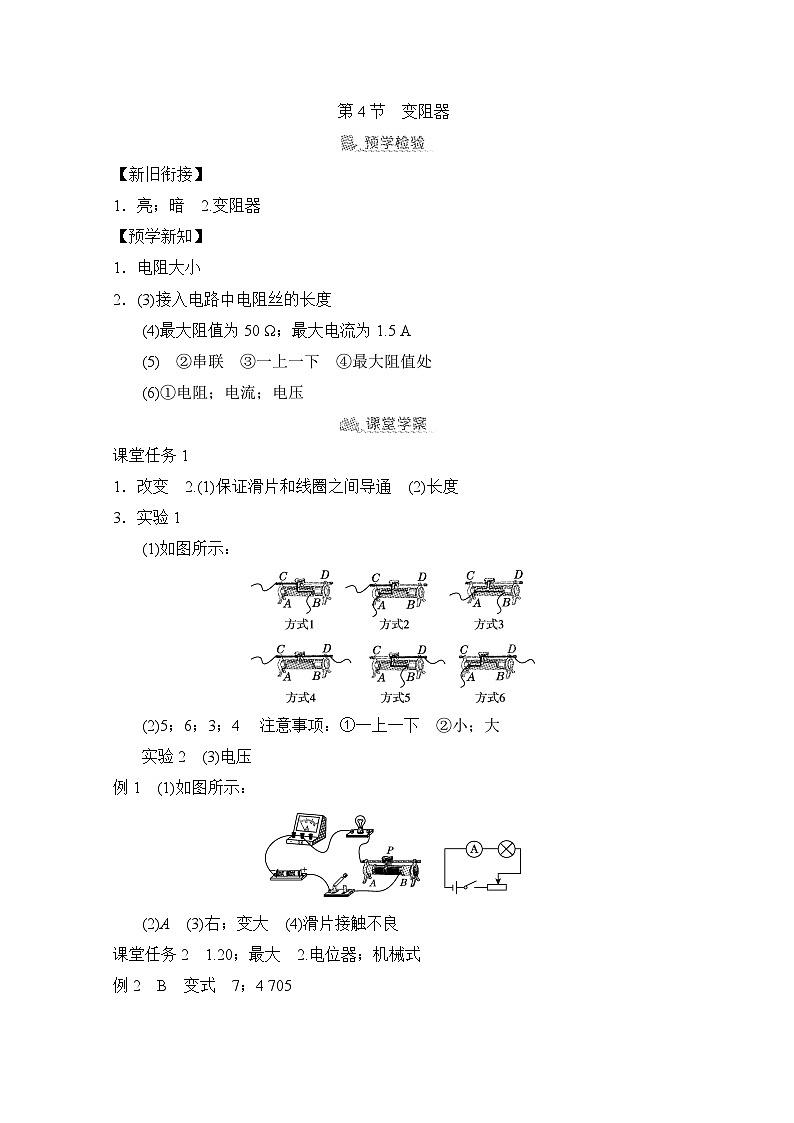

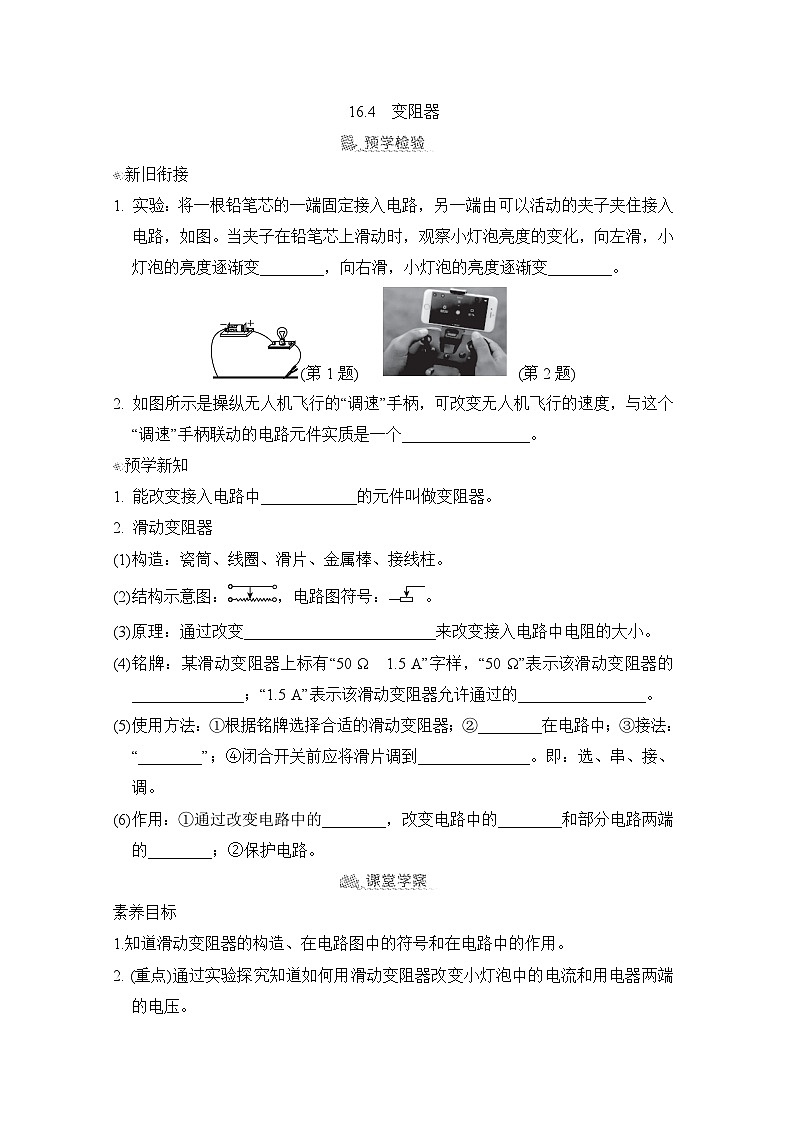

新旧衔接
1. 实验：将一根铅笔芯的一端固定接入电路，另一端由可以活动的夹子夹住接入电路，如图。当夹子在铅笔芯上滑动时，观察小灯泡亮度的变化，向左滑，小灯泡的亮度逐渐变________，向右滑，小灯泡的亮度逐渐变________。
(第1题) (第2题)
2. 如图所示是操纵无人机飞行的“调速”手柄，可改变无人机飞行的速度，与这个“调速”手柄联动的电路元件实质是一个________________。
预学新知
1. 能改变接入电路中____________的元件叫做变阻器。
2. 滑动变阻器
(1)构造：瓷筒、线圈、滑片、金属棒、接线柱。
(2)结构示意图：，电路图符号：。
(3)原理：通过改变________________________来改变接入电路中电阻的大小。
(4)铭牌：某滑动变阻器上标有“50 Ω 1.5 A”字样，“50 Ω”表示该滑动变阻器的______________；“1.5 A”表示该滑动变阻器允许通过的________________。
(5)使用方法：①根据铭牌选择合适的滑动变阻器；②________在电路中；③接法：“________”；④闭合开关前应将滑片调到______________。即：选、串、接、调。
(6)作用：①通过改变电路中的________，改变电路中的________和部分电路两端的________；②保护电路。
素养目标
1.知道滑动变阻器的构造、在电路图中的符号和在电路中的作用。
2. (重点)通过实验探究知道如何用滑动变阻器改变小灯泡中的电流和用电器两端的电压。

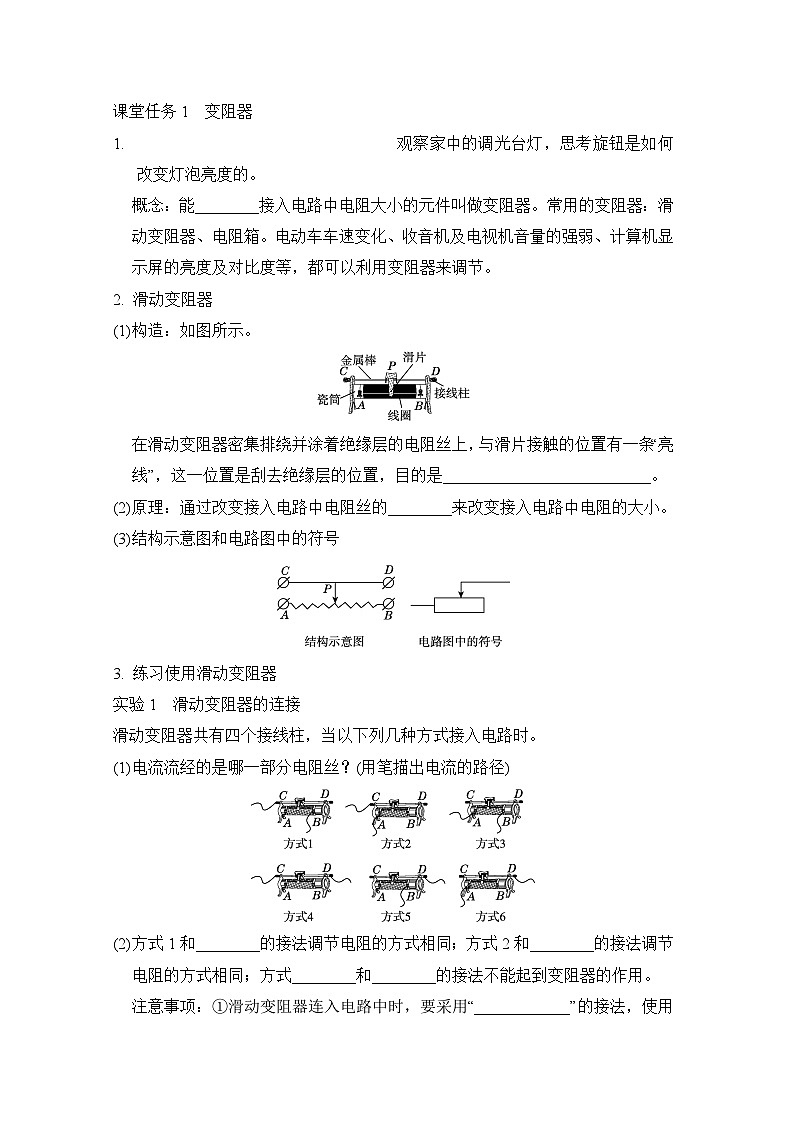

课堂任务1 变阻器
观察家中的调光台灯，思考旋钮是如何改变灯泡亮度的。
概念：能________接入电路中电阻大小的元件叫做变阻器。常用的变阻器：滑动变阻器、电阻箱。电动车车速变化、收音机及电视机音量的强弱、计算机显示屏的亮度及对比度等，都可以利用变阻器来调节。
2. 滑动变阻器
(1)构造：如图所示。
在滑动变阻器密集排绕并涂着绝缘层的电阻丝上，与滑片接触的位置有一条“亮线”，这一位置是刮去绝缘层的位置，目的是__________________________。
(2)原理：通过改变接入电路中电阻丝的________来改变接入电路中电阻的大小。
(3)结构示意图和电路图中的符号
3. 练习使用滑动变阻器
实验1 滑动变阻器的连接
滑动变阻器共有四个接线柱，当以下列几种方式接入电路时。
(1)电流流经的是哪一部分电阻丝？(用笔描出电流的路径)
(2)方式1和________的接法调节电阻的方式相同；方式2和________的接法调节电阻的方式相同；方式________和________的接法不能起到变阻器的作用。
注意事项：①滑动变阻器连入电路中时，要采用“____________”的接法，使用前应将滑片调节到最大阻值处。
②滑动变阻器正确连入电路中时，滑片向靠近下面接入电路的接线柱的方向移动，滑动变阻器接入电路的电阻变________；滑片向远离下面接入电路的接线柱的方向移动，滑动变阻器接入电路的电阻变________。可简记为：近下电阻变小，远下电阻变大。
实验2 用滑动变阻器控制电阻两端的电压
(1)设计实验
①实验器材：电源、开关、电流表、电压表、定值电阻R、滑动变阻器R′、导线等。
②实验电路图与实物连接图如图所示。
(2)进行实验
①闭合开关S，调节滑动变阻器的滑片，使R两端的电压成整数倍的变化，如2 V、4 V、6 V等。
②换用不同的定值电阻，使电阻成整数倍的变化，如5 Ω、10 Ω、15 Ω等。闭合开关，调节变阻器的滑片，保持每次接入的定值电阻两端的电压不变。
(3)实验表明：调节滑动变阻器滑片，不但能改变电路中的电流，还能改变用电器两端的______。
实验：用滑动变阻器改变小灯泡的亮度。
(1)要求滑动变阻器滑片向左滑动时小灯泡变暗。请用笔画线代替导线连接如图所示实物图，并在虚线框中画出相应的电路图。
(2)开关闭合前，滑动变阻器的滑片P应滑到________(填“A”或“B”)端。
(3)想使小灯泡变亮，滑片应向________(填“左”或“右”)滑动，电流表的示数将________。
(4)开始实验后，小明同学发现移动滑片P时，灯忽亮忽熄，这可能是因为________________________________________________________________。
课堂任务2 变阻器的应用
阅读教材P70“变阻器的应用”，总结变阻器的应用。
1. 规格：一滑动变阻器上标有“20 Ω 1 A”字样，其中“20 Ω”表示该变阻器的最大电阻是______Ω；“1 A”表示该变阻器允许通过的________电流是1 A。
2. 家用电器中用于调节音量、亮度等的器件是一种变阻器，通常称为________。生活中有机械式电位器和数字式电位器。常用的调光台灯是通过一个机械旋钮调节的，这个由机械旋钮调节灯光的器件是一种________电位器。
收音机上用来调节音量的器件是一种电位器，如图甲所示，图乙为其内部结构示意图。使用时逆时针转动旋钮(滑片)，可以使电路中电流变大，声音变大。关于该电位器接线柱的连接，下列说法正确的是( )
A. 接线柱A、B接入电路
B. 接线柱A、C接入电路
C. 接线柱C、B接入电路
D. 仅接线柱A接入电路
(例2)
(变式)
变式如图甲所示是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是________Ω；图乙中电阻箱的示数是________Ω。
