初中物理人教版九年级全册第十六章 电压 电阻第4节 变阻器学案设计

这是一份初中物理人教版九年级全册第十六章 电压 电阻第4节 变阻器学案设计，共3页。

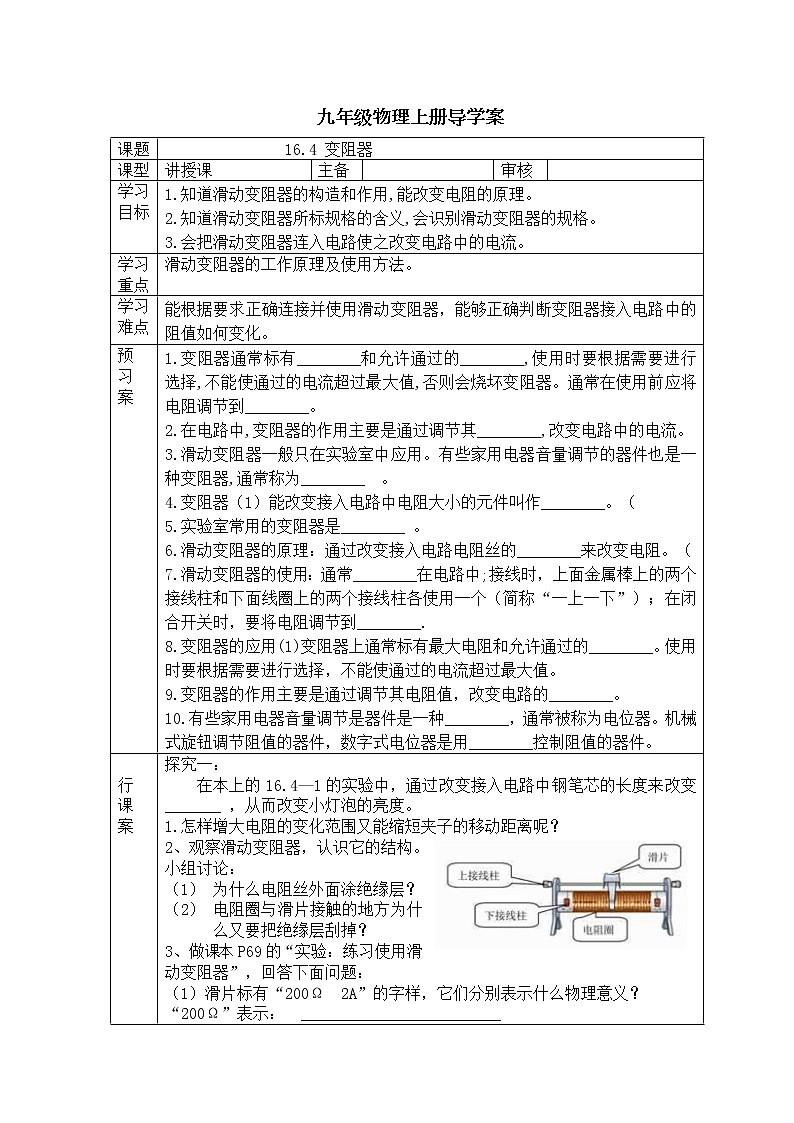

课题
16.4 变阻器
课型
讲授课
主备

审核

学习


目标
1.知道滑动变阻器的构造和作用,能改变电阻的原理。


2.知道滑动变阻器所标规格的含义,会识别滑动变阻器的规格。


3.会把滑动变阻器连入电路使之改变电路中的电流。
学习


重点
滑动变阻器的工作原理及使用方法。
学习


难点
能根据要求正确连接并使用滑动变阻器，能够正确判断变阻器接入电路中的阻值如何变化。
预


习


案
1.变阻器通常标有________和允许通过的________,使用时要根据需要进行选择,不能使通过的电流超过最大值,否则会烧坏变阻器。通常在使用前应将电阻调节到________。


2.在电路中,变阻器的作用主要是通过调节其________,改变电路中的电流。


3.滑动变阻器一般只在实验室中应用。有些家用电器音量调节的器件也是一种变阻器,通常称为________ 。


4.变阻器（1）能改变接入电路中电阻大小的元件叫作________。（


5.实验室常用的变阻器是________ 。


6.滑动变阻器的原理：通过改变接入电路电阻丝的________来改变电阻。（


7.滑动变阻器的使用：通常________在电路中;接线时，上面金属棒上的两个接线柱和下面线圈上的两个接线柱各使用一个（简称“一上一下”）；在闭合开关时，要将电阻调节到________.


8.变阻器的应用(1)变阻器上通常标有最大电阻和允许通过的________。使用时要根据需要进行选择，不能使通过的电流超过最大值。


9.变阻器的作用主要是通过调节其电阻值，改变电路的________。


10.有些家用电器音量调节是器件是一种________，通常被称为电位器。机械式旋钮调节阻值的器件，数字式电位器是用________控制阻值的器件。



行


课


案









探究一：


在本上的16.4—1的实验中，通过改变接入电路中钢笔芯的长度来改变_______ ，从而改变小灯泡的亮度。


1.怎样增大电阻的变化范围又能缩短夹子的移动距离呢？


2、观察滑动变阻器，认识它的结构。


小组讨论：


为什么电阻丝外面涂绝缘层？


电阻圈与滑片接触的地方为什么又要把绝缘层刮掉？


3、做课本P69的“实验：练习使用滑动变阻器”，回答下面问题：


（1）滑片标有“200Ω 2A”的字样，它们分别表示什么物理意义？


“200Ω”表示： _________________________


“2A”表示： _________________________


（2）要改变小灯泡亮度，滑动变阻器应与小灯泡____________ 联。


（3）接线原则：_________________________


（4）电阻变化规律：_________________________


（5）滑动变阻器的作用：①__________ ②__________ ③__________


（6）为了起到保护电路的作用，闭合开关前，滑动变阻器的滑片应滑到 ____________的位置。


4、阅读课本 “变阻器的应用”的内容，说说现实生活中哪物品的什么部件用到了变阻器？


探究二：


阅读课本的内容,

















1.为什么与滑片接触处的电阻丝的绝缘漆被刮去?





2.滑动变阻器有几个接线柱,接在电路中,可能有几种正确接法?





3.要用滑动变阻器改变灯泡亮度,它与灯泡串联还是并联?












检


测


案
图6-23


1．滑动变阻器主要是由金属杆、________、________、________等部分构成，密绕在


瓷筒上的每圈电阻线之间都是__________的。


2．滑动变阻器是用__________较大的合金线制成的，这种合金线又叫电阻线。改变电阻线在电路中的__________，就可以逐渐改变连入电路的电阻大小，从而逐渐改变电路中的_________大小。


3．某滑动变阻器标有“100Ω，5A”字样。它表示这变阻器的电阻变化范围是__________，允许通过的电流最大值是__________。


图6-24


4．图右是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器．若接线片A、B巳接入了电路，则顺时针转动旋钮触片时，收音机的音量将变 ．


5、如右图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来。当金属夹从电阻丝上的某点，沿电阻丝向右移动的过程中，小灯泡亮度逐渐变暗。这表明导体电阻的大小跟导体的 有关。


6、如右图是有4个接线柱的滑动变阻器，当AD端接入电路时，滑片P向右移动，接人电路中的阻值将 (填“增大”、“减小”或“不变”)；当AB端接入电路时，滑片P向左移动，接入电路中的阻值将 ．


7、变阻器铭牌“20Ω1A”字样，表示这个变阻器电阻变化范围是 ，允许通过的最大电流是 A。滑片P移至中点时，接入电路的阻值是 Ω。将这个变阻器接入电路，如右图所示，滑片P向左移动时，电路中的电流将变 。


8、下图是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是（ ）





9、如右图将滑动变阻器的两个接线柱接到电路中，要求滑片P向右移动时，电路中的电流逐渐变小，连入电路的接线柱是( )


C D





A B


、


A、A和B B．B和C


C．B和D D．A和D


10、滑动变阻器的结构如下图所示，将滑动变阻器接入电路中，其中使用不正确的是（ ）





11、如右图所示，闭合开关s，滑动变阻器的滑片P向右移动时，电流表的示数将 ( )


A．变大 B．变小


C．不变 D．无法确定
