苏科版九年级全册家庭电路与安全用电第2课时课时训练
展开
这是一份苏科版九年级全册家庭电路与安全用电第2课时课时训练，文件包含154家庭电路与安全用电第2课时考点解读原卷版docx、154家庭电路与安全用电第2课时考点解读解析版docx等2份试卷配套教学资源，其中试卷共35页， 欢迎下载使用。

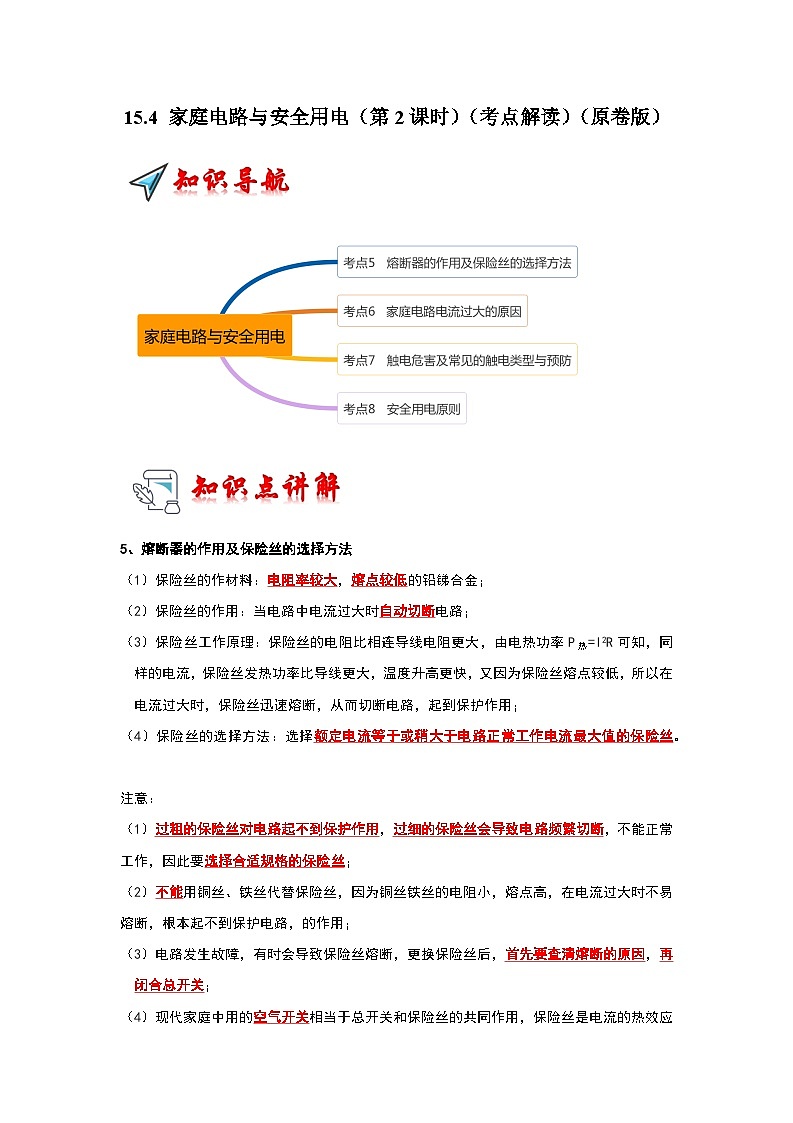

5、熔断器的作用及保险丝的选择方法
（1）保险丝的作材料：电阻率较大，熔点较低的铅锑合金；
（2）保险丝的作用：当电路中电流过大时自动切断电路；
（3）保险丝工作原理：保险丝的电阻比相连导线电阻更大，由电热功率P热=I2R可知，同样的电流，保险丝发热功率比导线更大，温度升高更快，又因为保险丝熔点较低，所以在电流过大时，保险丝迅速熔断，从而切断电路，起到保护作用；
（4）保险丝的选择方法：选择额定电流等于或稍大于电路正常工作电流最大值的保险丝。
注意：
（1）过粗的保险丝对电路起不到保护作用，过细的保险丝会导致电路频繁切断，不能正常
工作，因此要选择合适规格的保险丝；
（2）不能用铜丝、铁丝代替保险丝，因为铜丝铁丝的电阻小，熔点高，在电流过大时不易
熔断，根本起不到保护电路，的作用；
（3）电路发生故障，有时会导致保险丝熔断，更换保险丝后，首先要查清熔断的原因，再闭合总开关；
（4）现代家庭中用的空气开关相当于总开关和保险丝的共同作用，保险丝是电流的热效应原理，空气开关是电流的磁效应原理。

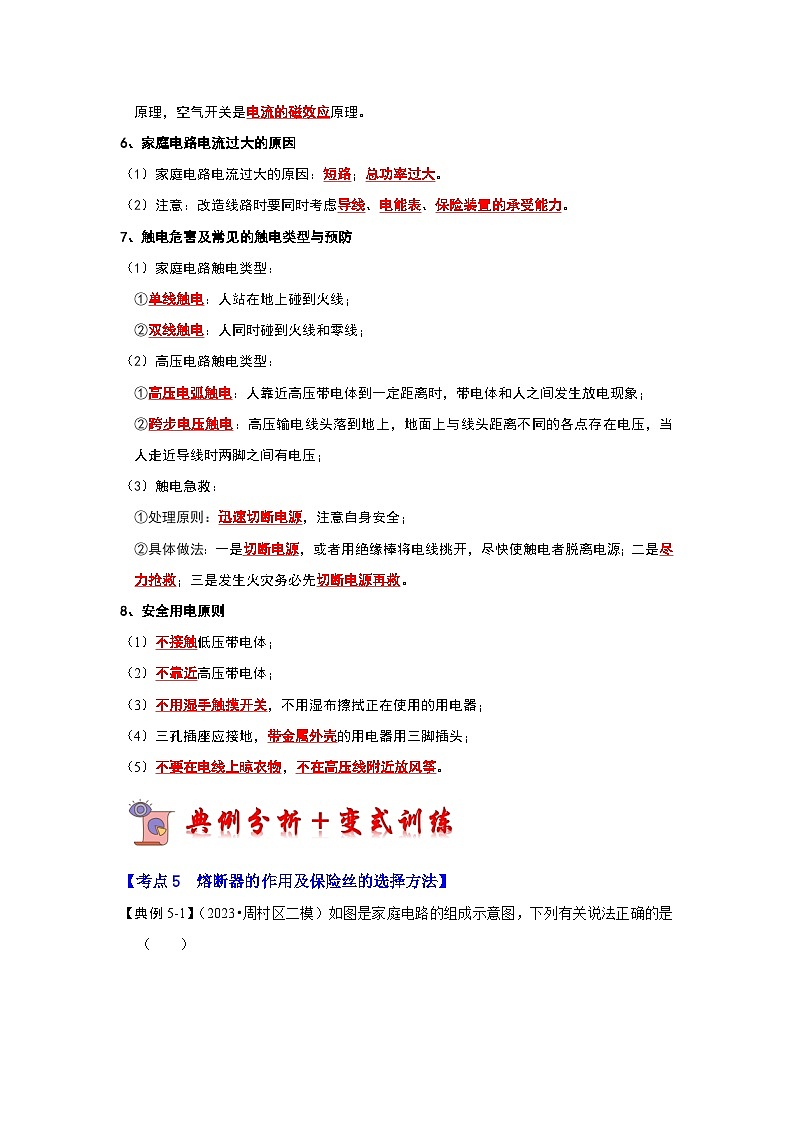

6、家庭电路电流过大的原因
（1）家庭电路电流过大的原因：短路；总功率过大。
（2）注意：改造线路时要同时考虑导线、电能表、保险装置的承受能力。
7、触电危害及常见的触电类型与预防
（1）家庭电路触电类型：
①单线触电：人站在地上碰到火线；
②双线触电：人同时碰到火线和零线；
（2）高压电路触电类型：
①高压电弧触电：人靠近高压带电体到一定距离时，带电体和人之间发生放电现象；
②跨步电压触电：高压输电线头落到地上，地面上与线头距离不同的各点存在电压，当人走近导线时两脚之间有电压；
（3）触电急救：
①处理原则：迅速切断电源，注意自身安全；
②具体做法：一是切断电源，或者用绝缘棒将电线挑开，尽快使触电者脱离电源；二是尽力抢救；三是发生火灾务必先切断电源再救。
8、安全用电原则
（1）不接触低压带电体；
（2）不靠近高压带电体；
（3）不用湿手触摸开关，不用湿布擦拭正在使用的用电器；
（4）三孔插座应接地，带金属外壳的用电器用三脚插头；
（5）不要在电线上晾衣物，不在高压线附近放风筝。
【考点5 熔断器的作用及保险丝的选择方法】

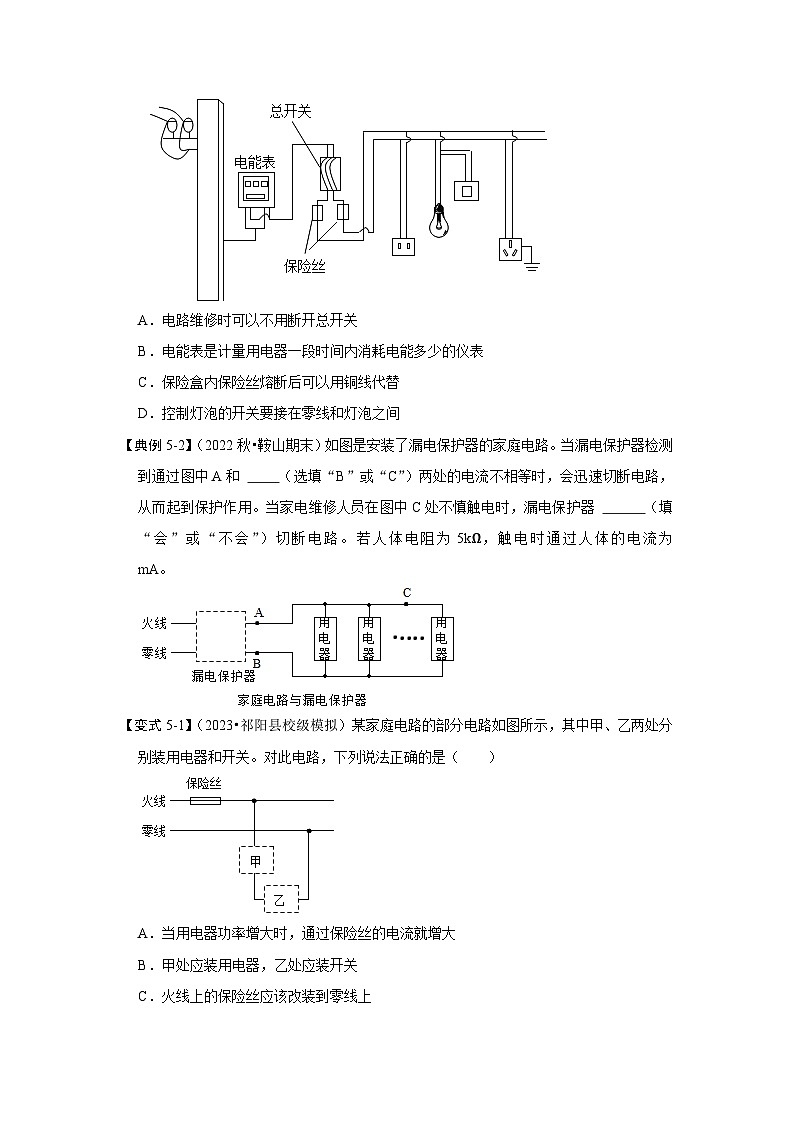

【典例5-1】（2023•周村区二模）如图是家庭电路的组成示意图，下列有关说法正确的是（ ）
A．电路维修时可以不用断开总开关
B．电能表是计量用电器一段时间内消耗电能多少的仪表
C．保险盒内保险丝熔断后可以用铜线代替
D．控制灯泡的开关要接在零线和灯泡之间
【答案】B
【分析】（1）维持电路时，应先切断电源；
（2）根据电能表的作用可做出判断；
（3）保险丝是利用电阻率大、熔点低的铅锑合金制成的，据此判断；
（4）控制灯泡的开关要接在火线和灯泡之间。
【解答】解：A、电路维修时必须断开总开关，这样才能保证操作的安全，故A错误；
B、电能表是计量用电器一段时间内消耗电能多少的仪表，故B正确；
C、保险丝是利用电阻率大、熔点低的铅锑合金制成的，铜丝的电阻率小、熔点高，不能代替保险丝，故C错误；
D、控制灯泡的开关要接在火线和灯泡之间，这样断开开关时，灯泡处才不会带电，故D错误。
故选：B。
【典例5-2】（2022秋•鞍山期末）如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A和 B （选填“B”或“C”）两处的电流不相等时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器 会 （填“会”或“不会”）切断电路。若人体电阻为5kΩ，触电时通过人体的电流为 44 mA。
【答案】B；会；44。
【分析】（1）判断漏电保护器会不会切断电路，就是分析A、B两处的电流是否相等，如果相等就不会切断电路，如果不相等就会切断电路；
（2）根据家庭电路的电压和人体的电阻，利用欧姆定律就可以求出通过人体的电流。
【解答】解：（1）当漏电保护器检测到通过图中A和B两处的电流不相等时，会迅速切断电路，从而起到保护作用。
当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路。
（2）家庭电路的电压U＝220V，人体电阻R＝5kΩ＝5000Ω，
因此通过人体的电流：
I＝＝＝0.044A＝44mA。
故答案为：B；会；44。
【变式5-1】（2023•祁阳县校级模拟）某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是（ ）
A．当用电器功率增大时，通过保险丝的电流就增大
B．甲处应装用电器，乙处应装开关
C．火线上的保险丝应该改装到零线上
D．当保险丝熔断后，可以用铜丝代替
【答案】A
【分析】（1）家庭电路中，为了安全，保险丝要接在火线上，开关也应接在火线上；
（2）家庭电路电流过大的原因是：短路或总功率过大；
（3）当保险丝熔断后，不能用铜丝代替；
【解答】解：A、当用电器功率增大时，通过保险丝的电流就增大，故A正确；
B、为了安全，保险丝要接在火线上，开关也应接在火线上，甲处安装开关，乙处安装电灯，故B错误；
C、为了安全，保险丝应该接到火线上，故C错误；
D、当保险丝熔断后，由于铜丝的熔点很高，所以绝对不能用铜丝代替保险丝，故D错误；
故选：A。
【变式5-2】（2023•吉州区模拟）某学校开展了“安全用电，珍惜生命”的主题活动，下面是活动的部分内容；如图所示用试电笔检测标有“L”的插孔时，氖管 不会 （选填“会”或“不会”）发光；如果家庭电路中不安装 空气开关 （选填“空气开关”或“漏电保护器”），那么当电路发生短路时有可能会引起火灾。
【答案】不会；空气开关
【分析】试电笔在使用时，应将笔尖接触导线，手接触笔尾的金属体，这样就可以形成回路，如果是火线，氖管会发光。
短路是没有经过用电器直接把电源两极连接起来，短路会造成电路中电流过大。
【解答】解：如图所示用试电笔检测标有“L”的插孔时，没有接触笔尾金属体，所以氖管不会发光；
家庭电路中各用电器之间是并联关系，如果家庭电路中不安装空气开关，当发生短路时，没有电流通过用电器，不会烧毁用电器，而会烧坏供电线路。
故答案为：不会；空气开关。
【考点6 家庭电路电流过大的原因】
【典例6-1】（2022秋•环翠区期末）下列现象中，可能引起家庭电路中的保险丝熔断或空气开关跳闸的是（ ）
A．吹风机中的电热线断了
B．卧室灯的开关接触不良
C．用电器的金属外壳接地
D．同时使用的用电器的总功率过大
【答案】D
【分析】家庭电路的电流过大，会引起家庭电路中空气开关跳闸，其原因一般有两个：短路和用电器的总功率过大。
【解答】解：AB、吹风机中的电热线断了、卧室灯的开关接触不良，不会造成电路电流过大，故AB错误；
C、将用电器的金属外壳接地，能防止触电，不会造成电路电流过大，故B错误；
D、电路中用电器总功率过大，会造成电路电流过大，空气开关会跳闸，故D正确。
故选：D。
【典例6-2】（2023•长春模拟）亮亮家中有一台电冰箱、一台热水器和一个电饭锅均在正常工作，它们是 并 联的，这时亮亮又打开了空调，干路上的电流大小将 变大 ；若刚打开空调，空气开关便跳闸了，原因可能是短路或 用电器总功率过大 。
【答案】并；变大；用电器总功率过大。
【分析】家用电器应并联接入电路；各用电器是并联的，电阻越并越小，小于其中的任一个；造成家庭电路电流过大的原因有短路或用电器的总功率过大。
【解答】解：家用电器电冰箱、热水器和电饭锅安装时应并联，这样工作时各用电器才会互不影响；并联的支路越多，总电阻越小，打开了空调，总电阻变小，由I＝，电源电压不变，则干路中的电流越大；刚打开空调，空气开关便跳闸了，原因可能是发生了短路或用电器总功率过大。
故答案为：并；变大；用电器总功率过大。
【变式6-1】（2022秋•市中区校级期末）在生活中，我们会遇到这些情况：①开关中的两个线头相碰；②插头中的两个线头相碰；③电路中增加了大功率的用电器；④户外输电线绝缘皮损坏。上述情况中，可能引起家庭电路保险丝熔断或空气开关跳闸的是（ ）
A．①②B．②③C．②④D．①④
【答案】B
【分析】家庭电路中电流过大，会使保险丝熔断。其原因主要有两种，一是用电器短路，二是用电器的总功率过大。
根据各种情况中的现象，进行判断。
【解答】解：（1）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大。
（2）会导致用电器短路，会导致电流过大。
（3）会导致用电器的总功率过大，会导致电流过大。
（4）户外线短路，不会烧毁家庭电路中的保险丝。
故选B。
【变式6-2】（2023•河南模拟）很多生活小常识都蕴涵着物理学原理：用水作为冷却剂是因为水的 比热容 比较大的缘故；多个大功率用电器不能同时插在一个插座上，是因为这样会使 用电器总功率 过大，造成电流过大，容易引起火灾。加油前我们需要触摸加油机上的静电消除器（如图）避免因静电引起火灾。若瞬间电流方向是由静电消除器流向人体，则人体带的是 负 （选填“正”或“负”）电荷。
【答案】比热容；用电器总功率；负。
【分析】（1）水的比热容较大，质量相同的水和其它液体相比较，升高相同的温度时，吸收的热量多；吸收或放出相同的热量时，温度变化较小，因此常用来做冷却剂、取暖剂、防冻剂等；
（2）家庭电路电流过大的原因：短路或用电器总功率过大；
（3）正电荷定向移动的方向规定为电流的方向，负电荷定向移动的方向和电流的方向相反。
【解答】解：用水作为冷却剂是因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多；
家庭电路中各用电器之间既可以单独工作又互不影响，家庭电流中电压为220V，由P＝UI可知，多个大功率用电器同时使用一个插座，当总功率过大时，干路电流会过大。根据焦耳定律可知，干路导线会产生过多的热量，使导线温度升高，容易引起火灾；
人体触摸加油机上的静电消除器时，若人体带负电，则人体上多余的负电荷由人体流向静电消除器，因负电荷定向移动的方向与电流方向相反，则瞬间电流方向是由静电消除器流向人体，符合题意，故假设成立，即人体确实带负电。
故答案为：比热容；用电器总功率；负。
【考点7 触电危害及常见的触电类型与预防】
【典例7-1】（2023•常州模拟）如图，甲、丙站于干燥的木桌上，乙、丁均站在地面上，他们的抓握方法如图示，则（ ）
A．甲、丙均会触电B．甲、乙均会触电
C．丙、丁均会触电D．只有乙不会触电
【答案】C
【分析】触电的实质是当有一定大小的电流通过人体，就会引起人体触电；
家庭电路的触电事故有两种：单相触电和双相触电。单相触电是站在地上和火线接触或间接接触火线；双相触电是人体一端接触火线，一端接触零线。
【解答】解：甲站在干燥的木桌上手接触到火线，无法形成电流的通路，故不会发生触电；
乙站在地上手接触到零线，零线与大地之间没有电压，因此没有电流通过人体，不会发生触电；
丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，这样电流可以从火线经丙、丁导向大地，会造成丙、丁两人同时触电。
综上所述，甲、乙都不会触电，丙、丁都会触电，故ABD错误，C正确。
故选：C。
【典例7-2】（2023•和平区模拟）家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是 并 联，其中电饭煲是利用电流的 热效应 工作的。如图所示的A点是灯头接导线的螺丝（灯丝完好），当电路中的开关S断开时，站在地面上的人用手接触电路中的A点 会 （会/不会）触电。
【答案】见试题解答内容
【分析】解答此题从以下知识点入手：
（1）为了使用电器正常工作，相互不影响，用电器必须并联在家庭电路中。
（2）电流流过导体时，导体要发热，这种现象是电流的热效应，发生电流的热效应时，电能转化为内能。
（3）分析该题中火线是否被切断即可解决。
【解答】解：家庭电路中，电冰箱、电饭煲、日光灯等全部并联，各用电器都能在额定电压下工作，而且互相不影响。
电饭锅工作时电能转化为内能，电饭锅是利用电流热效应工作的；
断开开关，零线被切断，火线仍然是连接的，所以A处仍然和火线相连。接触A点，会发生触电事故。
故答案为：并；热效应；会。
【变式7-1】（2023•泗洪县校级模拟）电工师傅穿着橡胶鞋检修家用电器，下列操作有危险的是（ ）
A．一只手握零线
B．一只手握火线
C．一只手握零线，同时另一只手扶水泥墙
D．一只手握火线，同时另一只手扶水泥墙
【答案】D
【分析】家庭电路中的触电事故，都是人直接或间接接触火线引起的；触电有两种：①当人体的不同部位分别接触火线和零线时，②站在地上，身体的某一部位与火线接触，据此分析。
【解答】解：A、一只手握零线，没有电流通过人体，不会触电，故A不合题意；
B、穿着橡胶鞋一只手握火线，无法形成电流通路，不会触电，故B不合题意；
C、一只手握零线，另一手扶在水泥墙上，没有电流通过人体，不会触电，故C不合题意；
D、一只手握火线，另一手扶在水泥墙上，经人体形成电流通路，会发生触电，有危险，故D符合题意。
故选：D。
【变式7-2】（2023•常州）如图所示，有居民将电线插座从窗口悬挂至室外，给电瓶车充电。这种“飞线”充电方式存在安全隐患：①夜晚气温下降，空气中的水蒸气 液化 （物态变化名）成小水珠附着在插座内部，含有杂质的液态水会导致电路 短路 ；②悬挂于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触 火线 线绝缘皮破损处，导致触电事故。
【答案】液化；短路；火线。
【分析】在一定条件下，物体的三种状态﹣﹣固态、液态、气态之间会发生相互转化，这就是物态变化；物质由气态变为液态叫液化；
家庭电路中人体只要接触火线破损处就会发生触电事故，但若只接触零线不会。
【解答】解：①小水珠是液态的，是空气中的水蒸气遇冷形成的，是液化现象；
含杂质的液态水导电，会使电路短路；
②家庭电路中，人体只要接触火线破损处就会发生触电事故，但若只接触零线不会发生触电事故，故悬挂于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触火线线绝缘皮破损处，导致触电事故。
故答案为：液化；短路；火线。
【考点8 安全用电原则】
【典例8-1】（2023•凤庆县模拟）“珍爱生命，安全用电”是我们必备的用电常识。下列各图中符合安全用电原则的是（ ）
A．电水壶接三孔插座B．湿手按开关
C．电线上晾衣物D．用手指触碰插座插孔
【答案】A
【分析】（1）家用电器如电冰箱、电冰柜、洗衣机、电水壶、电饭锅等，应按产品使用要求，装有接地线的插座；
（2）生活用水属于导体，有可能使电流通过生活用水传到人体上，使人体触电；
（3）插座的两个插孔分别接触火线和零线。
【解答】解：
A、电水壶的金属外壳必须接地，应采用三脚插头及三孔插座，可以防止外壳漏电时发生触电事故，故A符合安全用电原则；
B、用湿手触摸开关时，生活用水属于导体，有可能使电流通过水传到人体上，使人体触电，十分危险，故B不符合安全用电原则；
C、生活用水是导体，电线上晾衣服，易发生触电事故，故C不符合安全用电原则；
D、插座的两个插孔分别接触火线和零线，手指触碰会发生触电事故，故D不符合安全用电原则。
故选：A。
【典例8-2】（2023•高阳县校级模拟）（多选）下列做法中，符合安全用电原则的是（ ）
A．发现有人触电，立即断开电源
B．将冰箱的金属外壳接地
C．使用绝缘层破损的插头
D．空气开关跳闸后立即合上
【答案】AB
【分析】（1）发现有人触电，应立即断开电源；
（2）用电器的三脚插头能防止金属外壳漏电而触电；
（3）绝缘皮破损，容易发生漏电事故；
（4）空气开关跳闸，原因是电路有短路或功率多大，应先检修，检查没有问题后再使空气开关复位。
【解答】解：A．发现有人触电时，应该首先切断电源，从而保证施救者能安全的救助触电的人，故A符合安全用电原则。故A符合题意；
B．大功率或者带有金属外壳的用电器，其金属外壳一定要接地，以防用电器外壳带电，因此将冰箱的金属外壳接地，故B符合安全用电原则；
C．绝缘层破损的插头，导线外露，容易漏电，出现触电事故，因此不能使用绝缘层破损的插头，故C不符合安全用电原则；
D．空气开关跳闸后，应先检查线路，弄清楚跳闸原因，解决问题后再合上开关，而不应该直接合上开关，故D不符合安全用电原则。
故选：AB。
【典例8-3】（2023•大安市校级模拟）在日常用电中要注意开关必须接在 火 线上；当发现家用电器或电线失火，必须先 断开电源 ，然后再救火。
【答案】火；断开电源。
【分析】开关控制用电器时，开关接在用电器和火线之间；当发现家用电器或电线失火时，必须先切断电源。
【解答】解：用电器的开关装在火线上，接触用电器时，可以断开开关，切断火线，防止接触用电器发生触电事故；
当发现家用电器或电线失火时，必须先切断电源，然后再救火。
故答案为：火；断开电源。
【变式8-1】（2022秋•阳泉期末）“安全用电，珍惜生命”是每个人应有的意识，下列图中符合安全用电原则的是（ ）
A．湿手拔插头
B．可以靠近断线后落地的高压线
C．冰箱金属外壳接地
D．使用绝缘皮破损导线
【答案】C
【分析】（1）生活用水是导体，禁止用湿手拔插头；
（2）如果高压线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称做“跨步电压”；
（3）电冰箱必须使用三脚插头，当三脚插头插入三孔插座时，电冰箱外壳与大地相连，可以防止因漏电导致金属外壳带电而发生触电事故；
（4）电线绝缘层破损后，继续使用绝缘皮破损的导线，容易发生触电事故。
【解答】解：
A．生活用水是导体，用湿手拔插头，可能会因水导电而发生触电事故，故A错误；
B．如果高压线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称做“跨步电压”，所以不可以靠近断线后落地的高压线，故B错误；
C．电冰箱必须使用三脚插头，当三脚插头插入三孔插座时，电冰箱外壳与大地相连，可以防止因漏电导致金属外壳带电而发生触电事故，故C正确；
D．电线绝缘层破损后，继续使用绝缘皮破损的导线，容易发生触电事故，故D错误。
故选C。
【变式8-2】（2023•商河县校级开学）（多选）在生活和工作中，应注意安全用电和科学防雷，下列做法符合要求的是（ ）
A．电动机外壳接地
B．开关接在火线和灯泡间
C．不靠近高压线掉落区
D．雷雨时树下避雨
【答案】ABC
【分析】（1）带有金属外壳的用电器，外壳必须接地；
（2）控制电灯的开关应安装在火线与灯之间；
（3）安全用电的原则：不接触低压带电体，不靠近高压带电体；
（4）当雷雨天，树作为地面上的“凸出物”，雷电电流通过树干就会传下来。在传下来的过程中电弧放电打在人的头上，又通过人体一直传到地下去，而这样就造成了雷电灾害。
【解答】解：A、带有金属外壳的用电器，外壳必须接地，故A正确；
B、家庭电路中开关接在火线与灯泡间，故B正确；
C、如果高压线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称做“跨步电压”。这时电流从一条腿流入，另一条腿流出，会发生触电事故，故C正确；
D、雷雨天里，大树也是很好的导体，电流会沿大树传到大地，所以雷雨天千万不要在大树下避雨，故D错误。
故选：ABC。
【变式8-3】（2023•铜山区三模）“安全用电，从我做起”。安全电压是不高于 36 V，为了防止触电事故的发生，有金属外壳的家用电器在使用时，金属外壳一定要与 地 线相连，日常生活中更换灯泡、搬动电器前应 断开 电源开关。
【答案】36；地；断开
【分析】经验表明，对人体安全的电压是不高于36V；
使用金属外壳的用电器，金属外壳一定要接地，可以防止触电事故的发生；
更换灯泡、搬动电器前应断开电源开关。
【解答】解：经验表明，对人体安全的电压是不高于36V；
为了防止触电事故的发生，有金属外壳的家用电器在使用时，金属外壳一定要与地线相连；
日常生活中更换灯泡、搬动电器前应断开电源开关，可防止触电事故的发生。
故答案为：36；地；断开。
1．（2023•泰安三模）以下是小明同学整理的课堂笔记，其中正确的是（ ）
①轮船从大海驶入大河，静止时受到的浮力相等
②通过拍打窗帘清除上面的灰尘，是因为灰尘受到了惯性的作用
③高台跳水运动员在空中下落的过程中，动能逐渐增大
④家庭电路中发生触电时，空气开关会自动切断电路
A．只有①②正确B．只有①③正确
C．只有①④正确D．只有③④正确
【答案】B
【分析】（1）物体漂浮时，所受浮力等于本身的重力。
（2）一切物体都具有保持原来运动状态不变的性质，叫惯性，惯性不是力。
（3）动能大小的影响因素：质量、运动速度。
（4）当人触电时，漏电保护器会自动跳闸断开电路，从而保护人体安全。
【解答】解：①轮船从大海驶入大河，轮船自身的重力不变，都漂浮在水中，漂浮时受到的浮力都等于自身的重力，所以静止时受到的浮力相等，故①正确；
②通过拍打窗帘清除它上面的浮灰，窗帘运动时，浮尘由于惯性将保持静止状态，脱离窗帘，是利用惯性，惯性是一种性质，不能说受到惯性的作用，故②错误；
③高台跳水运动员在空中下落的过程中，质量不变，速度变大，所以动能变大，故③正确；
④当人触电时，漏电保护器会自动跳闸断开电路，从而保护人体安全，空气开关并不会断开，空气开关是在电路中的电流过大时断开，故④错误。
故选：B。
2．（2023•龙岗区三模）如图，甲、乙两图分别是两个保险管的截面图，两管内保险丝的材料相同，长度相同，粗细不同，下列说法不正确的是（ ）
A．保险丝的作用是防止电路中电流过大
B．保险丝应该用导电性能较弱，熔点低的材料制成
C．当甲、乙两保险管通过相同的电流时，甲保险丝更容易熔断
D．甲保险管允许的最大电流比乙保险管更大
【答案】C
【分析】（1）保险丝的作用是当电路中的电流过大时自动切断电路。
（2）保险丝是电阻较大，熔点较低的材料制成的。
（3）保险管内的保险丝越粗，熔断电流越大。
（4）材料和长度相同，保险丝的粗细不同，允许通过的最大电流不同，保险丝越粗，允许通过的最大电流越大。
【解答】解：A、保险丝的作用是防止电路中电流过大，故A正确；
B、保险丝应该用导电性能较弱，熔点低的材料制成，故B正确；
C、当甲、乙两保险管通过相同的电流时，乙的截面积小，电阻大，相同时间产生的热量多，乙保险丝更容易熔断，故C错误；
D、甲保险管中的保险丝较粗，允许的最大电流比乙保险管更大，故D正确。
故选：C。
3．（2023•德惠市一模）家庭电路中的空气开关“跳闸”，发生这种现象的原因一定是（ ）
A．电路中电流过大
B．电路中出现断路现象
C．电路中总电阻过大
D．电路中同时使用的用电器总功率过大
【答案】A
【分析】家庭电路电流过大的原因：发生短路或同时工作的用电器的总功率过大。
【解答】解：家庭电路中的空气开关“跳闸”，可能是同时工作的用电器的总功率过大，或者发生了短路，使得电路中的电流过大；电路中总电阻过大、电路中出现断路现象，不会引起电路中的电流过大，故A正确、BCD错误。
故选：A。
4．（2023•资兴市二模）如图是一般住宅户内配电系统方框图，下列说法正确的是（ ）
A．E处应接入空气开关，F处接入电能表
B．当干路中的电流过大时，漏电保护器就会自动切断电路
C．用试电笔辨别火线和零线时，手要接触笔尾金属体
D．若空气开关自动跳闸，一定是发生了短路
【答案】C
【分析】（1）家庭电路中各组成的先后顺序为：进户线、电能表、总开关、保险装置、开关、用电器、插座等；
（2）当电路漏电时，漏电保护器能自动“跳闸”对人或电路起到保护作用；当电路中的电流过大时，空气开关会断开电路；
（3）用试电笔辨别火线和零线时，手要接触笔尾金属体，不能接触笔尖金属体；
（4）电路中电流过大的原因有两个：一是短路；二是接入电路中用电器的总功率过大。
【解答】解：A、为了计量整个家庭电路消耗电能的多少，家庭电路中电能表要安装在总开关前面，所以E处为电能表，F处为总开关，故A错误；
B、当干路中的电流过大时，空气开关就会自动切断电路，故B错误；
C、用试电笔辨别火线和零线时，手要接触笔尾金属体，不能接触笔尖金属体，故C正确；
D、若空气开关自动跳闸，是因为电路中的电流过大，可能是发生了短路，也可能是用电器的总功率过大，故D错误。
故选：C。
5．（2023春•古田县期中）“珍爱生命，安全用电”是每一位公民应具备的安全意识。下列做法中，不会造成触电的是（ ）
A．
B．
C．
D．
【答案】D
【分析】当有一定大小的电流通过人体，就会引起人体触电，家庭电路中的触电事故，都是人体直接或间接跟火线接触造成的。
【解答】解：A．根据图示可知，人站在地面上，右手接触火线，左手接触零线，电流从右手流入人体从左手和脚流出，人体触电，故A不符合题意；
B．根据图示可知，人站在绝缘凳上，右手接触火线，左手接触零线，电流从右手流入人体从左手流出，人体触电，故B不符合题意；
C．根据图示可知，人站在地面上，右手接触火线，电流从右手流入人体从脚流出，人体触电，故C不符合题意；
D．根据图示可知，人站在绝缘凳上，右手接触火线，人体带了火线的电，但是电流没有流过人体，不会触电，故D符合题意。
故选：D。
6．（2023•宝安区校级三模）如图是普通家庭住宅内的简易配电图，下列说法正确的是（ ）
A．三孔插座的右侧插孔不会使试电笔氖管发光
B．图中a是电能表，b是空气开关
C．当人发生触电时，空气开关会迅速切断电路
D．空气开关“跳闸”后，可以立即闭合开关
【答案】B
【分析】（1）氖管都发光，说明氖管接触的是火线；
（2）在家庭电路中，电能表应接在最前面；
（3）漏电保护器原理是当火线电流比零线电流大太多的话就说明电路的某个地方可能接地漏电，电流从大地导走了，从而切断电路；当电路中的电流过大时，空气开关会断开电路。
【解答】解：A、三孔插座的右侧插孔与火线相连，会使试电笔氖管发光，故A错误；
B、根据图示可知，进户线先连接a，再连接b，所以a为电能表，b为空气开关，故B正确；
C、当人发生触电时，不会造成电路中的电流过大，空气开关不会切断电路，故C错误；
D、空气开关“跳闸”后，必须检查电路故障的原因，修好后才能再次闭合开关，故D错误。
故选：B。
7．（2023•青岛）“生命宝贵，安全第一”是同学们应具有的安全意识。下列做法不符合安全用电原则的是（ ）
A．连接家庭电路时，开关接在火线和用电器之间
B．若家用电器着火，先切断电源，再用灭火器灭火
C．使用试电笔时，手指按住笔尾金属体
D．更换灯泡时，没有断开电源开关
【答案】D
【分析】（1）开关控制家用电器时，开关和用电器之间是串联的，并且接在火线上，断开开关时，切断火线，防止发生触电事故；
（2）若家用电器着火，先切断电源，再用灭火器灭火；
（3）使用试电笔时，手指按住笔尾金属体；
（4）更换灯泡时，需断开电源开关。
【解答】解：A、控制家用电器的开关必须接在火线和用电器之间，断开开关，切断火线，防止触电事故，故A符合安全用电原则；
B、若家用电器着火，先切断电源，再用灭火器灭火，故B符合安全用电原则；
C、使用试电笔时，手指按住笔尾金属体，故C符合安全用电原则；
D、更换灯泡时，需断开电源开关，故D不符合安全用电原则。
故选：D。
8．（2023•晋州市模拟）有一种插线板，当开关断开时，指示灯不亮，插孔无法正常工作；当开关闭合时，如果指示灯损坏，插孔也能正常工作。图中既能满足控制要求，又符合安全用电原则的是 （ ）
A．B．
C．D．
【答案】D
【分析】干路开关控制所有的用电器。并联电路各用电器之间互不影响，串联电路的用电器互相影响。据此判断插线板的连接情况。
【解答】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；
如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故只有D正确。
故选：D。
9．（2023•中山市模拟）在家庭电路中“超负荷”是指电路中的电流过大，出现上述情况时，电路中的熔断器或空气开关会自动切断电路，熔断器中的熔丝熔断是电流的热效应引起的；而空气开关（如图所示）切断电路是电流的 磁 效应引起的。
【答案】磁
【分析】空气开关是由电磁铁、衔铁、触点和弹簧组成的，当电路中电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，则脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在弹簧的作用下被迅速分断。
【解答】解：通电导线周围存在磁场，这种现象叫电流的磁效应。由图可知，螺线管M中电流过大时，通电螺线管的磁性变强，能吸引铁构件N，弹簧S拉动开关，使电路断开，所以空气开关切断电路是电流的磁效应引起的。
故答案为：磁。
10．（2023•兰州）如图所示的家庭电路中，开关闭合后，保险丝因电流过大而熔断。甲、乙两图产生电流过大的原因是不同的，甲图中的原因是 用电器的总功率过大 ；乙图中的原因是 短路 。
【答案】用电器的总功率过大；短路。
【分析】家庭电路电流过大的原因：短路；用电器的总功率过大。
【解答】解：甲图中开关闭合后，所有用电器都工作，导致电路中用电器的总功率过大，根据P＝UI可知，电压一定时，功率越大，电流越大；乙图中开关闭合后，电流不经过用电器造成短路。
故答案为：用电器的总功率过大；短路。
11．（2023•城西区校级二模）家庭电路中，控制各用电器的开关应接在 火线 与用电器之间。家庭电路的触电事故，都是人体直接或间接跟 火线 连通造成的。（填“火线”“零线”）
【答案】火线；火线。
【分析】（1）为了安全，必须把控制用电器的开关接在火线和用电器之间；
（2）家庭电路中人体触电原因是人体直接或间接接触火线。
【解答】解：为防止触电，必须把控制用电器的开关接在火线和用电器之间；
家庭电路触电事故都是人体直接或间接接触火线造成的。
故答案为：火线；火线。
12．（2023•庄浪县校级三模）安全用电的原则：不接触 低压电 ，不靠近 高压电 。
【答案】见试题解答内容
【分析】安全用电的原则：不接触低压带电体，不靠近高压带电体。高压电产生的磁场在一定范围内对人体有危害，表现在对中枢神经的损伤和导致肌肉能力障碍。
【解答】解：安全用电的原则：低压电我们不要去接触，高压电我们不去靠近。
故答案为：低压电；高压电
13．（2022秋•大连期末）在家庭电路中，有一些用来插接功率较大的用电器的插座，常在连接插座的火线上装一根熔丝，而不是在连接插座的火线和零线上各装一根熔丝，这样做不是为了省一根熔丝，而是为了更安全。
（1）熔丝应该选用熔点较 低 （“高”或“低”）的材料制成。
（2）为什么在火线上装一个熔丝比火线和零线上各装一根熔丝更安全？
【答案】（1）低；（2）当电流过大时，确保火线上的保险丝熔断。
【分析】（1）熔丝的作用是当电路电流过大时，能够自动熔断，从而切断电路，据此分析。
（2）人发生触电事故都是直接或间接与火线接触引起的，为防止触电事故的发生要避免人体与火线接触。
【解答】解：（1）熔丝的作用是当电路电流过大时，能够自动熔断，从而自动切断电路，故熔丝要用熔点低的材料制成。
（2）如果在火线和零线上各装一根熔丝，则电路电流过大时有可能零线上的熔丝熔断，而火线上的熔丝未熔断，那么用电器虽然不能工作但仍与火线连接，人发生触电事故都是直接或间接与火线接触引起的，因此为了安全起见，确保火线上的保险丝熔断，只在火线上装一根熔丝。故答案为：（1）低；（2）当电流过大时，确保火线上的保险丝熔断。
14．（2023•从江县校级一模）在农村，一些个体加工厂的大功率用电器（如电动机）往往直接接在民用照明电路上。当这些用电器工作时，由于负荷不稳定，常常造成照明电灯的亮度出现一闪一闪的现象。试从电学角度分析一下电灯亮度为什么会出现一闪一闪的现象？
【答案】见试题解答内容
【分析】家庭电路都是并联的，当电路中接入大功率的用电器后，则由并联电路的特点可得出总电阻的变化，由欧姆定律可得出总电流的变化及干路导线上电压的变化，则可知用电器上电压的变化，由此可得结果。
【解答】解：由于电路中的用电器均为并联，故当接入大功率的用电器后，导致总电阻减小，而使干路上的总电流增大，对于干路的导线来说，其电阻是不变的，据U＝IR可知，在干路导线上分担的电压会变大，故用电器两端电压减小，使得灯泡的实际功率变小，所以导致家庭电路中的照明电灯会变暗；所以当大功率的用电器时而工作，时而停止时，会导致家庭电路中的电压不稳，使得照明电灯的亮度出现一闪一闪的现象。
15．（2021秋•龙江县校级期末）小刚家的用电器坏了，原来是连接用电器和电源之间的电线断了，小刚的爸爸想将电线的两个线头拧上继续使用，小刚看到后及时阻止了爸爸，并说这样做是很危险的，容易引发火灾，请你从电热的角度帮小刚向爸爸解释原因；并从安全用电的角度说一说应该如何做？
【答案】电阻是导体的一种性质，主要与导体的材料、长度和横截面积有关，当将电线的两个线头拧上时，接头处导线的横截面积变小，由R＝ρ可知电阻会变大，由焦耳定律Q＝I2Rt知，当电流和通电时间一定时，电阻越大，产生的热量越多，故这样做易引发火灾；因此导线断了，就应该换用新的导线，不能继续使用原来的导线。
【分析】电阻是导体的一种性质，其决定式是R＝ρ，据此分析电线的两个线头拧上时，接线头处的电阻变化；再根据焦耳定律Q＝I2Rt分析热量的变化；结合问题给出解决方法。
5、熔断器的作用及保险丝的选择方法
（1）保险丝的作材料：电阻率较大，熔点较低的铅锑合金；
（2）保险丝的作用：当电路中电流过大时自动切断电路；
（3）保险丝工作原理：保险丝的电阻比相连导线电阻更大，由电热功率P热=I2R可知，同样的电流，保险丝发热功率比导线更大，温度升高更快，又因为保险丝熔点较低，所以在电流过大时，保险丝迅速熔断，从而切断电路，起到保护作用；
（4）保险丝的选择方法：选择额定电流等于或稍大于电路正常工作电流最大值的保险丝。
注意：
（1）过粗的保险丝对电路起不到保护作用，过细的保险丝会导致电路频繁切断，不能正常
工作，因此要选择合适规格的保险丝；
（2）不能用铜丝、铁丝代替保险丝，因为铜丝铁丝的电阻小，熔点高，在电流过大时不易
熔断，根本起不到保护电路，的作用；
（3）电路发生故障，有时会导致保险丝熔断，更换保险丝后，首先要查清熔断的原因，再闭合总开关；
（4）现代家庭中用的空气开关相当于总开关和保险丝的共同作用，保险丝是电流的热效应原理，空气开关是电流的磁效应原理。
6、家庭电路电流过大的原因
（1）家庭电路电流过大的原因：短路；总功率过大。
（2）注意：改造线路时要同时考虑导线、电能表、保险装置的承受能力。
7、触电危害及常见的触电类型与预防
（1）家庭电路触电类型：
①单线触电：人站在地上碰到火线；
②双线触电：人同时碰到火线和零线；
（2）高压电路触电类型：
①高压电弧触电：人靠近高压带电体到一定距离时，带电体和人之间发生放电现象；
②跨步电压触电：高压输电线头落到地上，地面上与线头距离不同的各点存在电压，当人走近导线时两脚之间有电压；
（3）触电急救：
①处理原则：迅速切断电源，注意自身安全；
②具体做法：一是切断电源，或者用绝缘棒将电线挑开，尽快使触电者脱离电源；二是尽力抢救；三是发生火灾务必先切断电源再救。
8、安全用电原则
（1）不接触低压带电体；
（2）不靠近高压带电体；
（3）不用湿手触摸开关，不用湿布擦拭正在使用的用电器；
（4）三孔插座应接地，带金属外壳的用电器用三脚插头；
（5）不要在电线上晾衣物，不在高压线附近放风筝。
【考点5 熔断器的作用及保险丝的选择方法】
【典例5-1】（2023•周村区二模）如图是家庭电路的组成示意图，下列有关说法正确的是（ ）
A．电路维修时可以不用断开总开关
B．电能表是计量用电器一段时间内消耗电能多少的仪表
C．保险盒内保险丝熔断后可以用铜线代替
D．控制灯泡的开关要接在零线和灯泡之间
【答案】B
【分析】（1）维持电路时，应先切断电源；
（2）根据电能表的作用可做出判断；
（3）保险丝是利用电阻率大、熔点低的铅锑合金制成的，据此判断；
（4）控制灯泡的开关要接在火线和灯泡之间。
【解答】解：A、电路维修时必须断开总开关，这样才能保证操作的安全，故A错误；
B、电能表是计量用电器一段时间内消耗电能多少的仪表，故B正确；
C、保险丝是利用电阻率大、熔点低的铅锑合金制成的，铜丝的电阻率小、熔点高，不能代替保险丝，故C错误；
D、控制灯泡的开关要接在火线和灯泡之间，这样断开开关时，灯泡处才不会带电，故D错误。
故选：B。
【典例5-2】（2022秋•鞍山期末）如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A和 B （选填“B”或“C”）两处的电流不相等时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器 会 （填“会”或“不会”）切断电路。若人体电阻为5kΩ，触电时通过人体的电流为 44 mA。
【答案】B；会；44。
【分析】（1）判断漏电保护器会不会切断电路，就是分析A、B两处的电流是否相等，如果相等就不会切断电路，如果不相等就会切断电路；
（2）根据家庭电路的电压和人体的电阻，利用欧姆定律就可以求出通过人体的电流。
【解答】解：（1）当漏电保护器检测到通过图中A和B两处的电流不相等时，会迅速切断电路，从而起到保护作用。
当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路。
（2）家庭电路的电压U＝220V，人体电阻R＝5kΩ＝5000Ω，
因此通过人体的电流：
I＝＝＝0.044A＝44mA。
故答案为：B；会；44。
【变式5-1】（2023•祁阳县校级模拟）某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是（ ）
A．当用电器功率增大时，通过保险丝的电流就增大
B．甲处应装用电器，乙处应装开关
C．火线上的保险丝应该改装到零线上
D．当保险丝熔断后，可以用铜丝代替
【答案】A
【分析】（1）家庭电路中，为了安全，保险丝要接在火线上，开关也应接在火线上；
（2）家庭电路电流过大的原因是：短路或总功率过大；
（3）当保险丝熔断后，不能用铜丝代替；
【解答】解：A、当用电器功率增大时，通过保险丝的电流就增大，故A正确；
B、为了安全，保险丝要接在火线上，开关也应接在火线上，甲处安装开关，乙处安装电灯，故B错误；
C、为了安全，保险丝应该接到火线上，故C错误；
D、当保险丝熔断后，由于铜丝的熔点很高，所以绝对不能用铜丝代替保险丝，故D错误；
故选：A。
【变式5-2】（2023•吉州区模拟）某学校开展了“安全用电，珍惜生命”的主题活动，下面是活动的部分内容；如图所示用试电笔检测标有“L”的插孔时，氖管 不会 （选填“会”或“不会”）发光；如果家庭电路中不安装 空气开关 （选填“空气开关”或“漏电保护器”），那么当电路发生短路时有可能会引起火灾。
【答案】不会；空气开关
【分析】试电笔在使用时，应将笔尖接触导线，手接触笔尾的金属体，这样就可以形成回路，如果是火线，氖管会发光。
短路是没有经过用电器直接把电源两极连接起来，短路会造成电路中电流过大。
【解答】解：如图所示用试电笔检测标有“L”的插孔时，没有接触笔尾金属体，所以氖管不会发光；
家庭电路中各用电器之间是并联关系，如果家庭电路中不安装空气开关，当发生短路时，没有电流通过用电器，不会烧毁用电器，而会烧坏供电线路。
故答案为：不会；空气开关。
【考点6 家庭电路电流过大的原因】
【典例6-1】（2022秋•环翠区期末）下列现象中，可能引起家庭电路中的保险丝熔断或空气开关跳闸的是（ ）
A．吹风机中的电热线断了
B．卧室灯的开关接触不良
C．用电器的金属外壳接地
D．同时使用的用电器的总功率过大
【答案】D
【分析】家庭电路的电流过大，会引起家庭电路中空气开关跳闸，其原因一般有两个：短路和用电器的总功率过大。
【解答】解：AB、吹风机中的电热线断了、卧室灯的开关接触不良，不会造成电路电流过大，故AB错误；
C、将用电器的金属外壳接地，能防止触电，不会造成电路电流过大，故B错误；
D、电路中用电器总功率过大，会造成电路电流过大，空气开关会跳闸，故D正确。
故选：D。
【典例6-2】（2023•长春模拟）亮亮家中有一台电冰箱、一台热水器和一个电饭锅均在正常工作，它们是 并 联的，这时亮亮又打开了空调，干路上的电流大小将 变大 ；若刚打开空调，空气开关便跳闸了，原因可能是短路或 用电器总功率过大 。
【答案】并；变大；用电器总功率过大。
【分析】家用电器应并联接入电路；各用电器是并联的，电阻越并越小，小于其中的任一个；造成家庭电路电流过大的原因有短路或用电器的总功率过大。
【解答】解：家用电器电冰箱、热水器和电饭锅安装时应并联，这样工作时各用电器才会互不影响；并联的支路越多，总电阻越小，打开了空调，总电阻变小，由I＝，电源电压不变，则干路中的电流越大；刚打开空调，空气开关便跳闸了，原因可能是发生了短路或用电器总功率过大。
故答案为：并；变大；用电器总功率过大。
【变式6-1】（2022秋•市中区校级期末）在生活中，我们会遇到这些情况：①开关中的两个线头相碰；②插头中的两个线头相碰；③电路中增加了大功率的用电器；④户外输电线绝缘皮损坏。上述情况中，可能引起家庭电路保险丝熔断或空气开关跳闸的是（ ）
A．①②B．②③C．②④D．①④
【答案】B
【分析】家庭电路中电流过大，会使保险丝熔断。其原因主要有两种，一是用电器短路，二是用电器的总功率过大。
根据各种情况中的现象，进行判断。
【解答】解：（1）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大。
（2）会导致用电器短路，会导致电流过大。
（3）会导致用电器的总功率过大，会导致电流过大。
（4）户外线短路，不会烧毁家庭电路中的保险丝。
故选B。
【变式6-2】（2023•河南模拟）很多生活小常识都蕴涵着物理学原理：用水作为冷却剂是因为水的 比热容 比较大的缘故；多个大功率用电器不能同时插在一个插座上，是因为这样会使 用电器总功率 过大，造成电流过大，容易引起火灾。加油前我们需要触摸加油机上的静电消除器（如图）避免因静电引起火灾。若瞬间电流方向是由静电消除器流向人体，则人体带的是 负 （选填“正”或“负”）电荷。
【答案】比热容；用电器总功率；负。
【分析】（1）水的比热容较大，质量相同的水和其它液体相比较，升高相同的温度时，吸收的热量多；吸收或放出相同的热量时，温度变化较小，因此常用来做冷却剂、取暖剂、防冻剂等；
（2）家庭电路电流过大的原因：短路或用电器总功率过大；
（3）正电荷定向移动的方向规定为电流的方向，负电荷定向移动的方向和电流的方向相反。
【解答】解：用水作为冷却剂是因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多；
家庭电路中各用电器之间既可以单独工作又互不影响，家庭电流中电压为220V，由P＝UI可知，多个大功率用电器同时使用一个插座，当总功率过大时，干路电流会过大。根据焦耳定律可知，干路导线会产生过多的热量，使导线温度升高，容易引起火灾；
人体触摸加油机上的静电消除器时，若人体带负电，则人体上多余的负电荷由人体流向静电消除器，因负电荷定向移动的方向与电流方向相反，则瞬间电流方向是由静电消除器流向人体，符合题意，故假设成立，即人体确实带负电。
故答案为：比热容；用电器总功率；负。
【考点7 触电危害及常见的触电类型与预防】
【典例7-1】（2023•常州模拟）如图，甲、丙站于干燥的木桌上，乙、丁均站在地面上，他们的抓握方法如图示，则（ ）
A．甲、丙均会触电B．甲、乙均会触电
C．丙、丁均会触电D．只有乙不会触电
【答案】C
【分析】触电的实质是当有一定大小的电流通过人体，就会引起人体触电；
家庭电路的触电事故有两种：单相触电和双相触电。单相触电是站在地上和火线接触或间接接触火线；双相触电是人体一端接触火线，一端接触零线。
【解答】解：甲站在干燥的木桌上手接触到火线，无法形成电流的通路，故不会发生触电；
乙站在地上手接触到零线，零线与大地之间没有电压，因此没有电流通过人体，不会发生触电；
丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，这样电流可以从火线经丙、丁导向大地，会造成丙、丁两人同时触电。
综上所述，甲、乙都不会触电，丙、丁都会触电，故ABD错误，C正确。
故选：C。
【典例7-2】（2023•和平区模拟）家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是 并 联，其中电饭煲是利用电流的 热效应 工作的。如图所示的A点是灯头接导线的螺丝（灯丝完好），当电路中的开关S断开时，站在地面上的人用手接触电路中的A点 会 （会/不会）触电。
【答案】见试题解答内容
【分析】解答此题从以下知识点入手：
（1）为了使用电器正常工作，相互不影响，用电器必须并联在家庭电路中。
（2）电流流过导体时，导体要发热，这种现象是电流的热效应，发生电流的热效应时，电能转化为内能。
（3）分析该题中火线是否被切断即可解决。
【解答】解：家庭电路中，电冰箱、电饭煲、日光灯等全部并联，各用电器都能在额定电压下工作，而且互相不影响。
电饭锅工作时电能转化为内能，电饭锅是利用电流热效应工作的；
断开开关，零线被切断，火线仍然是连接的，所以A处仍然和火线相连。接触A点，会发生触电事故。
故答案为：并；热效应；会。
【变式7-1】（2023•泗洪县校级模拟）电工师傅穿着橡胶鞋检修家用电器，下列操作有危险的是（ ）
A．一只手握零线
B．一只手握火线
C．一只手握零线，同时另一只手扶水泥墙
D．一只手握火线，同时另一只手扶水泥墙
【答案】D
【分析】家庭电路中的触电事故，都是人直接或间接接触火线引起的；触电有两种：①当人体的不同部位分别接触火线和零线时，②站在地上，身体的某一部位与火线接触，据此分析。
【解答】解：A、一只手握零线，没有电流通过人体，不会触电，故A不合题意；
B、穿着橡胶鞋一只手握火线，无法形成电流通路，不会触电，故B不合题意；
C、一只手握零线，另一手扶在水泥墙上，没有电流通过人体，不会触电，故C不合题意；
D、一只手握火线，另一手扶在水泥墙上，经人体形成电流通路，会发生触电，有危险，故D符合题意。
故选：D。
【变式7-2】（2023•常州）如图所示，有居民将电线插座从窗口悬挂至室外，给电瓶车充电。这种“飞线”充电方式存在安全隐患：①夜晚气温下降，空气中的水蒸气 液化 （物态变化名）成小水珠附着在插座内部，含有杂质的液态水会导致电路 短路 ；②悬挂于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触 火线 线绝缘皮破损处，导致触电事故。
【答案】液化；短路；火线。
【分析】在一定条件下，物体的三种状态﹣﹣固态、液态、气态之间会发生相互转化，这就是物态变化；物质由气态变为液态叫液化；
家庭电路中人体只要接触火线破损处就会发生触电事故，但若只接触零线不会。
【解答】解：①小水珠是液态的，是空气中的水蒸气遇冷形成的，是液化现象；
含杂质的液态水导电，会使电路短路；
②家庭电路中，人体只要接触火线破损处就会发生触电事故，但若只接触零线不会发生触电事故，故悬挂于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触火线线绝缘皮破损处，导致触电事故。
故答案为：液化；短路；火线。
【考点8 安全用电原则】
【典例8-1】（2023•凤庆县模拟）“珍爱生命，安全用电”是我们必备的用电常识。下列各图中符合安全用电原则的是（ ）
A．电水壶接三孔插座B．湿手按开关
C．电线上晾衣物D．用手指触碰插座插孔
【答案】A
【分析】（1）家用电器如电冰箱、电冰柜、洗衣机、电水壶、电饭锅等，应按产品使用要求，装有接地线的插座；
（2）生活用水属于导体，有可能使电流通过生活用水传到人体上，使人体触电；
（3）插座的两个插孔分别接触火线和零线。
【解答】解：
A、电水壶的金属外壳必须接地，应采用三脚插头及三孔插座，可以防止外壳漏电时发生触电事故，故A符合安全用电原则；
B、用湿手触摸开关时，生活用水属于导体，有可能使电流通过水传到人体上，使人体触电，十分危险，故B不符合安全用电原则；
C、生活用水是导体，电线上晾衣服，易发生触电事故，故C不符合安全用电原则；
D、插座的两个插孔分别接触火线和零线，手指触碰会发生触电事故，故D不符合安全用电原则。
故选：A。
【典例8-2】（2023•高阳县校级模拟）（多选）下列做法中，符合安全用电原则的是（ ）
A．发现有人触电，立即断开电源
B．将冰箱的金属外壳接地
C．使用绝缘层破损的插头
D．空气开关跳闸后立即合上
【答案】AB
【分析】（1）发现有人触电，应立即断开电源；
（2）用电器的三脚插头能防止金属外壳漏电而触电；
（3）绝缘皮破损，容易发生漏电事故；
（4）空气开关跳闸，原因是电路有短路或功率多大，应先检修，检查没有问题后再使空气开关复位。
【解答】解：A．发现有人触电时，应该首先切断电源，从而保证施救者能安全的救助触电的人，故A符合安全用电原则。故A符合题意；
B．大功率或者带有金属外壳的用电器，其金属外壳一定要接地，以防用电器外壳带电，因此将冰箱的金属外壳接地，故B符合安全用电原则；
C．绝缘层破损的插头，导线外露，容易漏电，出现触电事故，因此不能使用绝缘层破损的插头，故C不符合安全用电原则；
D．空气开关跳闸后，应先检查线路，弄清楚跳闸原因，解决问题后再合上开关，而不应该直接合上开关，故D不符合安全用电原则。
故选：AB。
【典例8-3】（2023•大安市校级模拟）在日常用电中要注意开关必须接在 火 线上；当发现家用电器或电线失火，必须先 断开电源 ，然后再救火。
【答案】火；断开电源。
【分析】开关控制用电器时，开关接在用电器和火线之间；当发现家用电器或电线失火时，必须先切断电源。
【解答】解：用电器的开关装在火线上，接触用电器时，可以断开开关，切断火线，防止接触用电器发生触电事故；
当发现家用电器或电线失火时，必须先切断电源，然后再救火。
故答案为：火；断开电源。
【变式8-1】（2022秋•阳泉期末）“安全用电，珍惜生命”是每个人应有的意识，下列图中符合安全用电原则的是（ ）
A．湿手拔插头
B．可以靠近断线后落地的高压线
C．冰箱金属外壳接地
D．使用绝缘皮破损导线
【答案】C
【分析】（1）生活用水是导体，禁止用湿手拔插头；
（2）如果高压线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称做“跨步电压”；
（3）电冰箱必须使用三脚插头，当三脚插头插入三孔插座时，电冰箱外壳与大地相连，可以防止因漏电导致金属外壳带电而发生触电事故；
（4）电线绝缘层破损后，继续使用绝缘皮破损的导线，容易发生触电事故。
【解答】解：
A．生活用水是导体，用湿手拔插头，可能会因水导电而发生触电事故，故A错误；
B．如果高压线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称做“跨步电压”，所以不可以靠近断线后落地的高压线，故B错误；
C．电冰箱必须使用三脚插头，当三脚插头插入三孔插座时，电冰箱外壳与大地相连，可以防止因漏电导致金属外壳带电而发生触电事故，故C正确；
D．电线绝缘层破损后，继续使用绝缘皮破损的导线，容易发生触电事故，故D错误。
故选C。
【变式8-2】（2023•商河县校级开学）（多选）在生活和工作中，应注意安全用电和科学防雷，下列做法符合要求的是（ ）
A．电动机外壳接地
B．开关接在火线和灯泡间
C．不靠近高压线掉落区
D．雷雨时树下避雨
【答案】ABC
【分析】（1）带有金属外壳的用电器，外壳必须接地；
（2）控制电灯的开关应安装在火线与灯之间；
（3）安全用电的原则：不接触低压带电体，不靠近高压带电体；
（4）当雷雨天，树作为地面上的“凸出物”，雷电电流通过树干就会传下来。在传下来的过程中电弧放电打在人的头上，又通过人体一直传到地下去，而这样就造成了雷电灾害。
【解答】解：A、带有金属外壳的用电器，外壳必须接地，故A正确；
B、家庭电路中开关接在火线与灯泡间，故B正确；
C、如果高压线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称做“跨步电压”。这时电流从一条腿流入，另一条腿流出，会发生触电事故，故C正确；
D、雷雨天里，大树也是很好的导体，电流会沿大树传到大地，所以雷雨天千万不要在大树下避雨，故D错误。
故选：ABC。
【变式8-3】（2023•铜山区三模）“安全用电，从我做起”。安全电压是不高于 36 V，为了防止触电事故的发生，有金属外壳的家用电器在使用时，金属外壳一定要与 地 线相连，日常生活中更换灯泡、搬动电器前应 断开 电源开关。
【答案】36；地；断开
【分析】经验表明，对人体安全的电压是不高于36V；
使用金属外壳的用电器，金属外壳一定要接地，可以防止触电事故的发生；
更换灯泡、搬动电器前应断开电源开关。
【解答】解：经验表明，对人体安全的电压是不高于36V；
为了防止触电事故的发生，有金属外壳的家用电器在使用时，金属外壳一定要与地线相连；
日常生活中更换灯泡、搬动电器前应断开电源开关，可防止触电事故的发生。
故答案为：36；地；断开。
1．（2023•泰安三模）以下是小明同学整理的课堂笔记，其中正确的是（ ）
①轮船从大海驶入大河，静止时受到的浮力相等
②通过拍打窗帘清除上面的灰尘，是因为灰尘受到了惯性的作用
③高台跳水运动员在空中下落的过程中，动能逐渐增大
④家庭电路中发生触电时，空气开关会自动切断电路
A．只有①②正确B．只有①③正确
C．只有①④正确D．只有③④正确
【答案】B
【分析】（1）物体漂浮时，所受浮力等于本身的重力。
（2）一切物体都具有保持原来运动状态不变的性质，叫惯性，惯性不是力。
（3）动能大小的影响因素：质量、运动速度。
（4）当人触电时，漏电保护器会自动跳闸断开电路，从而保护人体安全。
【解答】解：①轮船从大海驶入大河，轮船自身的重力不变，都漂浮在水中，漂浮时受到的浮力都等于自身的重力，所以静止时受到的浮力相等，故①正确；
②通过拍打窗帘清除它上面的浮灰，窗帘运动时，浮尘由于惯性将保持静止状态，脱离窗帘，是利用惯性，惯性是一种性质，不能说受到惯性的作用，故②错误；
③高台跳水运动员在空中下落的过程中，质量不变，速度变大，所以动能变大，故③正确；
④当人触电时，漏电保护器会自动跳闸断开电路，从而保护人体安全，空气开关并不会断开，空气开关是在电路中的电流过大时断开，故④错误。
故选：B。
2．（2023•龙岗区三模）如图，甲、乙两图分别是两个保险管的截面图，两管内保险丝的材料相同，长度相同，粗细不同，下列说法不正确的是（ ）
A．保险丝的作用是防止电路中电流过大
B．保险丝应该用导电性能较弱，熔点低的材料制成
C．当甲、乙两保险管通过相同的电流时，甲保险丝更容易熔断
D．甲保险管允许的最大电流比乙保险管更大
【答案】C
【分析】（1）保险丝的作用是当电路中的电流过大时自动切断电路。
（2）保险丝是电阻较大，熔点较低的材料制成的。
（3）保险管内的保险丝越粗，熔断电流越大。
（4）材料和长度相同，保险丝的粗细不同，允许通过的最大电流不同，保险丝越粗，允许通过的最大电流越大。
【解答】解：A、保险丝的作用是防止电路中电流过大，故A正确；
B、保险丝应该用导电性能较弱，熔点低的材料制成，故B正确；
C、当甲、乙两保险管通过相同的电流时，乙的截面积小，电阻大，相同时间产生的热量多，乙保险丝更容易熔断，故C错误；
D、甲保险管中的保险丝较粗，允许的最大电流比乙保险管更大，故D正确。
故选：C。
3．（2023•德惠市一模）家庭电路中的空气开关“跳闸”，发生这种现象的原因一定是（ ）
A．电路中电流过大
B．电路中出现断路现象
C．电路中总电阻过大
D．电路中同时使用的用电器总功率过大
【答案】A
【分析】家庭电路电流过大的原因：发生短路或同时工作的用电器的总功率过大。
【解答】解：家庭电路中的空气开关“跳闸”，可能是同时工作的用电器的总功率过大，或者发生了短路，使得电路中的电流过大；电路中总电阻过大、电路中出现断路现象，不会引起电路中的电流过大，故A正确、BCD错误。
故选：A。
4．（2023•资兴市二模）如图是一般住宅户内配电系统方框图，下列说法正确的是（ ）
A．E处应接入空气开关，F处接入电能表
B．当干路中的电流过大时，漏电保护器就会自动切断电路
C．用试电笔辨别火线和零线时，手要接触笔尾金属体
D．若空气开关自动跳闸，一定是发生了短路
【答案】C
【分析】（1）家庭电路中各组成的先后顺序为：进户线、电能表、总开关、保险装置、开关、用电器、插座等；
（2）当电路漏电时，漏电保护器能自动“跳闸”对人或电路起到保护作用；当电路中的电流过大时，空气开关会断开电路；
（3）用试电笔辨别火线和零线时，手要接触笔尾金属体，不能接触笔尖金属体；
（4）电路中电流过大的原因有两个：一是短路；二是接入电路中用电器的总功率过大。
【解答】解：A、为了计量整个家庭电路消耗电能的多少，家庭电路中电能表要安装在总开关前面，所以E处为电能表，F处为总开关，故A错误；
B、当干路中的电流过大时，空气开关就会自动切断电路，故B错误；
C、用试电笔辨别火线和零线时，手要接触笔尾金属体，不能接触笔尖金属体，故C正确；
D、若空气开关自动跳闸，是因为电路中的电流过大，可能是发生了短路，也可能是用电器的总功率过大，故D错误。
故选：C。
5．（2023春•古田县期中）“珍爱生命，安全用电”是每一位公民应具备的安全意识。下列做法中，不会造成触电的是（ ）
A．
B．
C．
D．
【答案】D
【分析】当有一定大小的电流通过人体，就会引起人体触电，家庭电路中的触电事故，都是人体直接或间接跟火线接触造成的。
【解答】解：A．根据图示可知，人站在地面上，右手接触火线，左手接触零线，电流从右手流入人体从左手和脚流出，人体触电，故A不符合题意；
B．根据图示可知，人站在绝缘凳上，右手接触火线，左手接触零线，电流从右手流入人体从左手流出，人体触电，故B不符合题意；
C．根据图示可知，人站在地面上，右手接触火线，电流从右手流入人体从脚流出，人体触电，故C不符合题意；
D．根据图示可知，人站在绝缘凳上，右手接触火线，人体带了火线的电，但是电流没有流过人体，不会触电，故D符合题意。
故选：D。
6．（2023•宝安区校级三模）如图是普通家庭住宅内的简易配电图，下列说法正确的是（ ）
A．三孔插座的右侧插孔不会使试电笔氖管发光
B．图中a是电能表，b是空气开关
C．当人发生触电时，空气开关会迅速切断电路
D．空气开关“跳闸”后，可以立即闭合开关
【答案】B
【分析】（1）氖管都发光，说明氖管接触的是火线；
（2）在家庭电路中，电能表应接在最前面；
（3）漏电保护器原理是当火线电流比零线电流大太多的话就说明电路的某个地方可能接地漏电，电流从大地导走了，从而切断电路；当电路中的电流过大时，空气开关会断开电路。
【解答】解：A、三孔插座的右侧插孔与火线相连，会使试电笔氖管发光，故A错误；
B、根据图示可知，进户线先连接a，再连接b，所以a为电能表，b为空气开关，故B正确；
C、当人发生触电时，不会造成电路中的电流过大，空气开关不会切断电路，故C错误；
D、空气开关“跳闸”后，必须检查电路故障的原因，修好后才能再次闭合开关，故D错误。
故选：B。
7．（2023•青岛）“生命宝贵，安全第一”是同学们应具有的安全意识。下列做法不符合安全用电原则的是（ ）
A．连接家庭电路时，开关接在火线和用电器之间
B．若家用电器着火，先切断电源，再用灭火器灭火
C．使用试电笔时，手指按住笔尾金属体
D．更换灯泡时，没有断开电源开关
【答案】D
【分析】（1）开关控制家用电器时，开关和用电器之间是串联的，并且接在火线上，断开开关时，切断火线，防止发生触电事故；
（2）若家用电器着火，先切断电源，再用灭火器灭火；
（3）使用试电笔时，手指按住笔尾金属体；
（4）更换灯泡时，需断开电源开关。
【解答】解：A、控制家用电器的开关必须接在火线和用电器之间，断开开关，切断火线，防止触电事故，故A符合安全用电原则；
B、若家用电器着火，先切断电源，再用灭火器灭火，故B符合安全用电原则；
C、使用试电笔时，手指按住笔尾金属体，故C符合安全用电原则；
D、更换灯泡时，需断开电源开关，故D不符合安全用电原则。
故选：D。
8．（2023•晋州市模拟）有一种插线板，当开关断开时，指示灯不亮，插孔无法正常工作；当开关闭合时，如果指示灯损坏，插孔也能正常工作。图中既能满足控制要求，又符合安全用电原则的是 （ ）
A．B．
C．D．
【答案】D
【分析】干路开关控制所有的用电器。并联电路各用电器之间互不影响，串联电路的用电器互相影响。据此判断插线板的连接情况。
【解答】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；
如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故只有D正确。
故选：D。
9．（2023•中山市模拟）在家庭电路中“超负荷”是指电路中的电流过大，出现上述情况时，电路中的熔断器或空气开关会自动切断电路，熔断器中的熔丝熔断是电流的热效应引起的；而空气开关（如图所示）切断电路是电流的 磁 效应引起的。
【答案】磁
【分析】空气开关是由电磁铁、衔铁、触点和弹簧组成的，当电路中电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，则脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在弹簧的作用下被迅速分断。
【解答】解：通电导线周围存在磁场，这种现象叫电流的磁效应。由图可知，螺线管M中电流过大时，通电螺线管的磁性变强，能吸引铁构件N，弹簧S拉动开关，使电路断开，所以空气开关切断电路是电流的磁效应引起的。
故答案为：磁。
10．（2023•兰州）如图所示的家庭电路中，开关闭合后，保险丝因电流过大而熔断。甲、乙两图产生电流过大的原因是不同的，甲图中的原因是 用电器的总功率过大 ；乙图中的原因是 短路 。
【答案】用电器的总功率过大；短路。
【分析】家庭电路电流过大的原因：短路；用电器的总功率过大。
【解答】解：甲图中开关闭合后，所有用电器都工作，导致电路中用电器的总功率过大，根据P＝UI可知，电压一定时，功率越大，电流越大；乙图中开关闭合后，电流不经过用电器造成短路。
故答案为：用电器的总功率过大；短路。
11．（2023•城西区校级二模）家庭电路中，控制各用电器的开关应接在 火线 与用电器之间。家庭电路的触电事故，都是人体直接或间接跟 火线 连通造成的。（填“火线”“零线”）
【答案】火线；火线。
【分析】（1）为了安全，必须把控制用电器的开关接在火线和用电器之间；
（2）家庭电路中人体触电原因是人体直接或间接接触火线。
【解答】解：为防止触电，必须把控制用电器的开关接在火线和用电器之间；
家庭电路触电事故都是人体直接或间接接触火线造成的。
故答案为：火线；火线。
12．（2023•庄浪县校级三模）安全用电的原则：不接触 低压电 ，不靠近 高压电 。
【答案】见试题解答内容
【分析】安全用电的原则：不接触低压带电体，不靠近高压带电体。高压电产生的磁场在一定范围内对人体有危害，表现在对中枢神经的损伤和导致肌肉能力障碍。
【解答】解：安全用电的原则：低压电我们不要去接触，高压电我们不去靠近。
故答案为：低压电；高压电
13．（2022秋•大连期末）在家庭电路中，有一些用来插接功率较大的用电器的插座，常在连接插座的火线上装一根熔丝，而不是在连接插座的火线和零线上各装一根熔丝，这样做不是为了省一根熔丝，而是为了更安全。
（1）熔丝应该选用熔点较 低 （“高”或“低”）的材料制成。
（2）为什么在火线上装一个熔丝比火线和零线上各装一根熔丝更安全？
【答案】（1）低；（2）当电流过大时，确保火线上的保险丝熔断。
【分析】（1）熔丝的作用是当电路电流过大时，能够自动熔断，从而切断电路，据此分析。
（2）人发生触电事故都是直接或间接与火线接触引起的，为防止触电事故的发生要避免人体与火线接触。
【解答】解：（1）熔丝的作用是当电路电流过大时，能够自动熔断，从而自动切断电路，故熔丝要用熔点低的材料制成。
（2）如果在火线和零线上各装一根熔丝，则电路电流过大时有可能零线上的熔丝熔断，而火线上的熔丝未熔断，那么用电器虽然不能工作但仍与火线连接，人发生触电事故都是直接或间接与火线接触引起的，因此为了安全起见，确保火线上的保险丝熔断，只在火线上装一根熔丝。故答案为：（1）低；（2）当电流过大时，确保火线上的保险丝熔断。
14．（2023•从江县校级一模）在农村，一些个体加工厂的大功率用电器（如电动机）往往直接接在民用照明电路上。当这些用电器工作时，由于负荷不稳定，常常造成照明电灯的亮度出现一闪一闪的现象。试从电学角度分析一下电灯亮度为什么会出现一闪一闪的现象？
【答案】见试题解答内容
【分析】家庭电路都是并联的，当电路中接入大功率的用电器后，则由并联电路的特点可得出总电阻的变化，由欧姆定律可得出总电流的变化及干路导线上电压的变化，则可知用电器上电压的变化，由此可得结果。
【解答】解：由于电路中的用电器均为并联，故当接入大功率的用电器后，导致总电阻减小，而使干路上的总电流增大，对于干路的导线来说，其电阻是不变的，据U＝IR可知，在干路导线上分担的电压会变大，故用电器两端电压减小，使得灯泡的实际功率变小，所以导致家庭电路中的照明电灯会变暗；所以当大功率的用电器时而工作，时而停止时，会导致家庭电路中的电压不稳，使得照明电灯的亮度出现一闪一闪的现象。
15．（2021秋•龙江县校级期末）小刚家的用电器坏了，原来是连接用电器和电源之间的电线断了，小刚的爸爸想将电线的两个线头拧上继续使用，小刚看到后及时阻止了爸爸，并说这样做是很危险的，容易引发火灾，请你从电热的角度帮小刚向爸爸解释原因；并从安全用电的角度说一说应该如何做？
【答案】电阻是导体的一种性质，主要与导体的材料、长度和横截面积有关，当将电线的两个线头拧上时，接头处导线的横截面积变小，由R＝ρ可知电阻会变大，由焦耳定律Q＝I2Rt知，当电流和通电时间一定时，电阻越大，产生的热量越多，故这样做易引发火灾；因此导线断了，就应该换用新的导线，不能继续使用原来的导线。
【分析】电阻是导体的一种性质，其决定式是R＝ρ，据此分析电线的两个线头拧上时，接线头处的电阻变化；再根据焦耳定律Q＝I2Rt分析热量的变化；结合问题给出解决方法。
相关试卷
初中物理苏科版九年级全册电功率第1课时练习： 这是一份初中物理苏科版九年级全册<a href="/wl/tb_c16915_t7/?tag_id=28" target="_blank">电功率第1课时练习</a>，文件包含152电功率第1课时考点解读原卷版docx、152电功率第1课时考点解读解析版docx等2份试卷配套教学资源，其中试卷共40页， 欢迎下载使用。
初中物理苏科版九年级全册电能表与电功练习： 这是一份初中物理苏科版九年级全册<a href="/wl/tb_c16916_t7/?tag_id=28" target="_blank">电能表与电功练习</a>，文件包含151电能表与电功考点解读原卷版docx、151电能表与电功考点解读解析版docx等2份试卷配套教学资源，其中试卷共38页， 欢迎下载使用。
初中物理人教版八年级下册9.1 压强课时作业： 这是一份初中物理人教版八年级下册<a href="/wl/tb_c77653_t7/?tag_id=28" target="_blank">9.1 压强课时作业</a>，共32页。试卷主要包含了压强的定义及计算，减小或者增大压强的方法及其应用，压力和重力的区别，固体压强大小的比较，探究影响压力的作用效果的因素等内容，欢迎下载使用。
