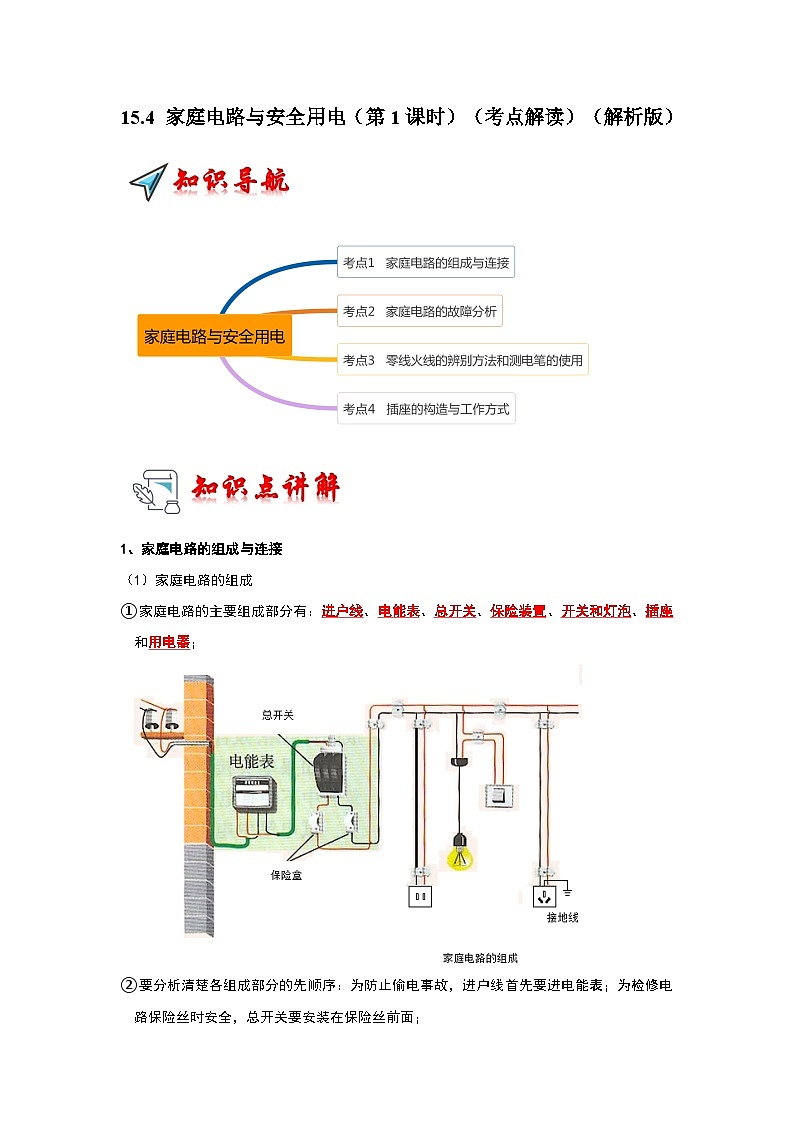

1、家庭电路的组成与连接
（1）家庭电路的组成
①家庭电路的主要组成部分有：进户线、电能表、总开关、保险装置、开关和灯泡、插座和用电器；
②要分析清楚各组成部分的先顺序：为防止偷电事故，进户线首先要进电能表；为检修电路保险丝时安全，总开关要安装在保险丝前面；
③开关与所控制的灯泡是串联的；各用电器之间是并联的。
（2）家庭电路的连接
①进户线：连接户外的供电电路的电线，一根是火线，另一根是零线，它们之间有220V的
电压；
②电能表：测量用户在一段时间内消耗电能的仪器；
③总开关：能同时切断火线和零线，方便室内电路的安装和检修；
④保险丝：当电路中电流过大时，自动熔断并切断电源，起保护电路的作用，现在家庭多
用空气开关来取代保险丝；
⑤插座与用电器：插座给可移动家用电器供电，插座并联在电路中，两孔插座右火左零，
三孔插座右火左零上地，用电器是直接利用电能工作的器件，各用电器之间通常是并联的；
⑥开关与灯泡：开关与被控制的灯泡串联，为了安全，开关应接在火线与灯泡的尾部金属
体之间。
注意：家庭电路中各用电器之间是并联的，开关与被控制的用电器是串联的。

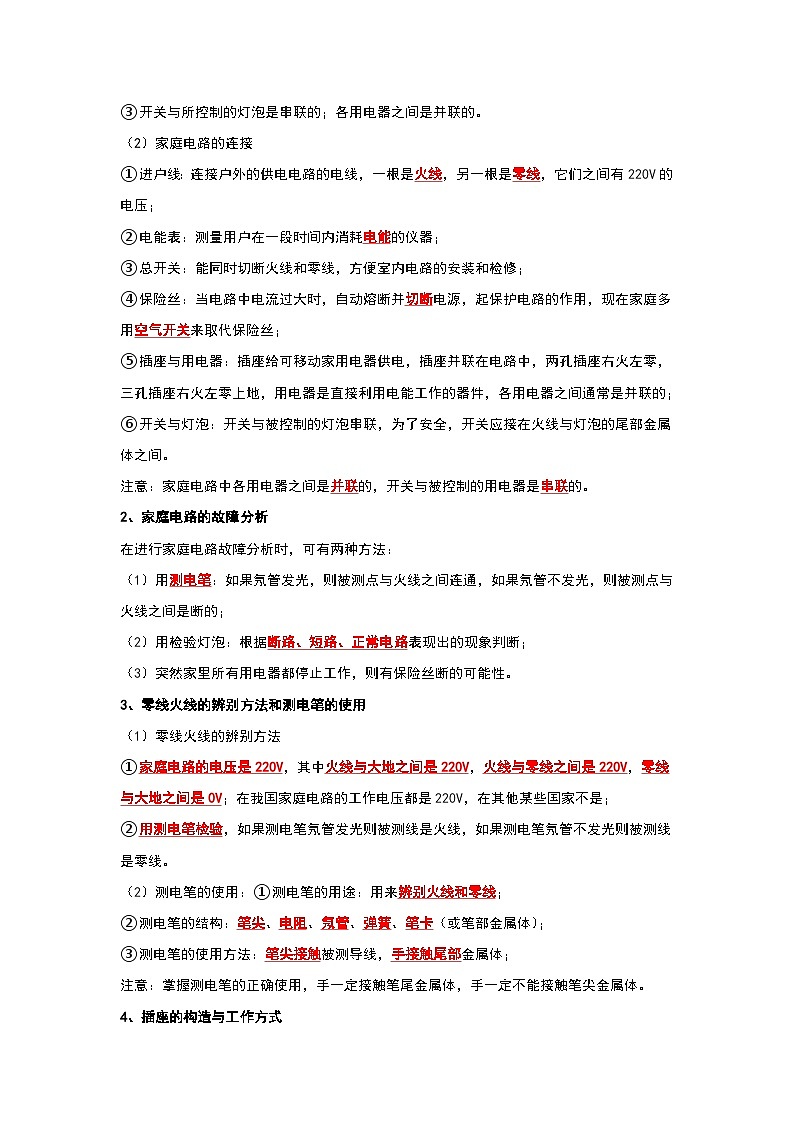

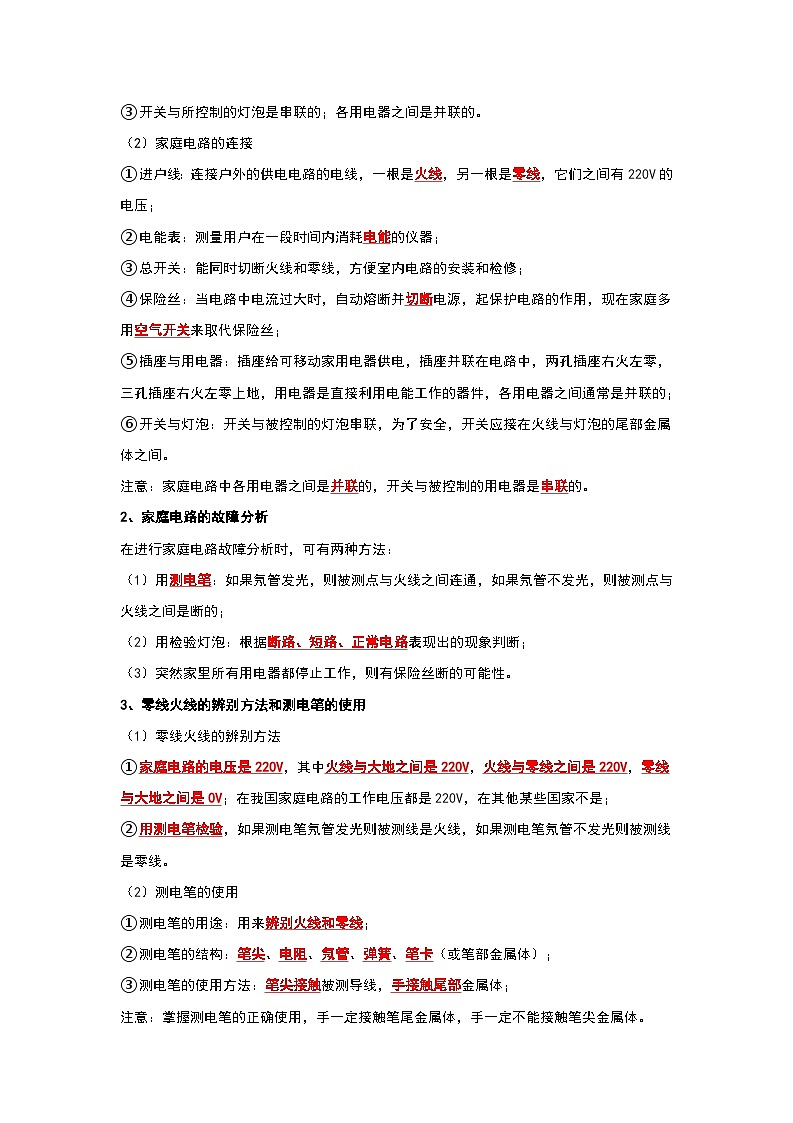

2、家庭电路的故障分析
在进行家庭电路故障分析时，可有两种方法：
（1）用测电笔：如果氖管发光，则被测点与火线之间连通，如果氖管不发光，则被测点与火线之间是断的；
（2）用检验灯泡：根据断路、短路、正常电路表现出的现象判断；
（3）突然家里所有用电器都停止工作，则有保险丝断的可能性。
3、零线火线的辨别方法和测电笔的使用
（1）零线火线的辨别方法
①家庭电路的电压是220V，其中火线与大地之间是220V，火线与零线之间是220V，零线与大地之间是0V；在我国家庭电路的工作电压都是220V，在其他某些国家不是；
②用测电笔检验，如果测电笔氖管发光则被测线是火线，如果测电笔氖管不发光则被测线是零线。
（2）测电笔的使用
①测电笔的用途：用来辨别火线和零线；
②测电笔的结构：笔尖、电阻、氖管、弹簧、笔卡（或笔部金属体）；
③测电笔的使用方法：笔尖接触被测导线，手接触尾部金属体；
注意：掌握测电笔的正确使用，手一定接触笔尾金属体，手一定不能接触笔尖金属体。

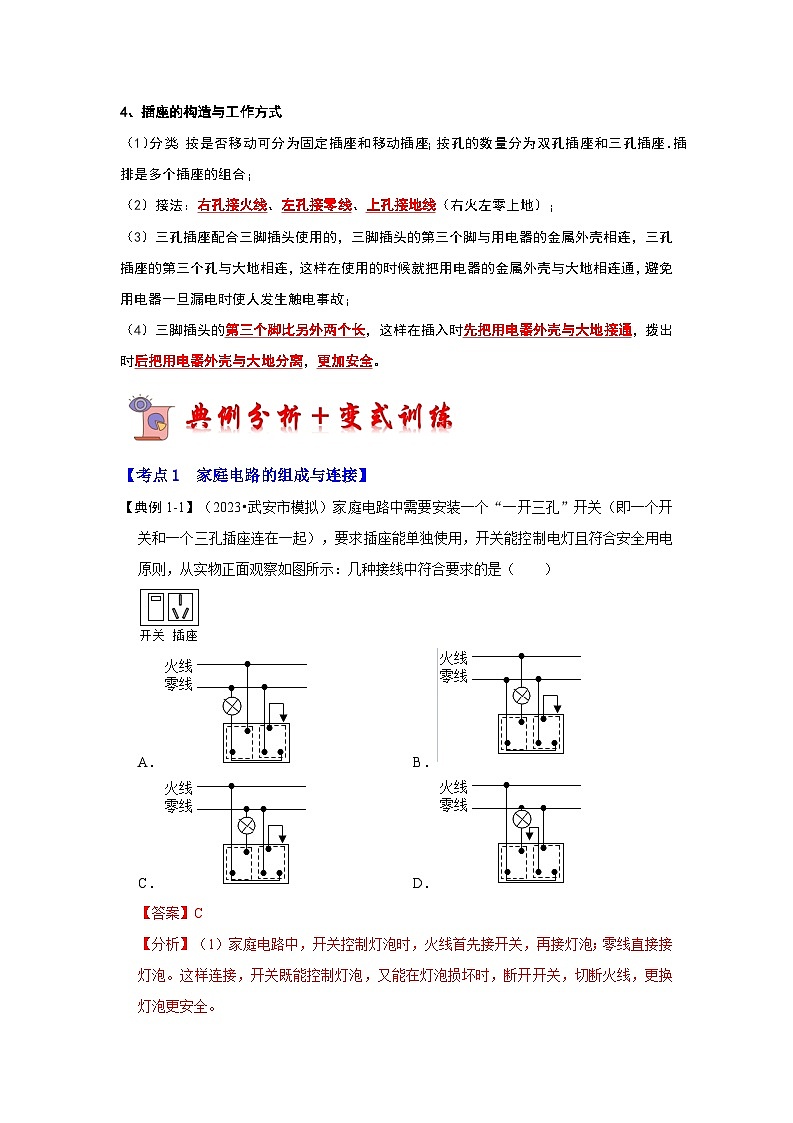

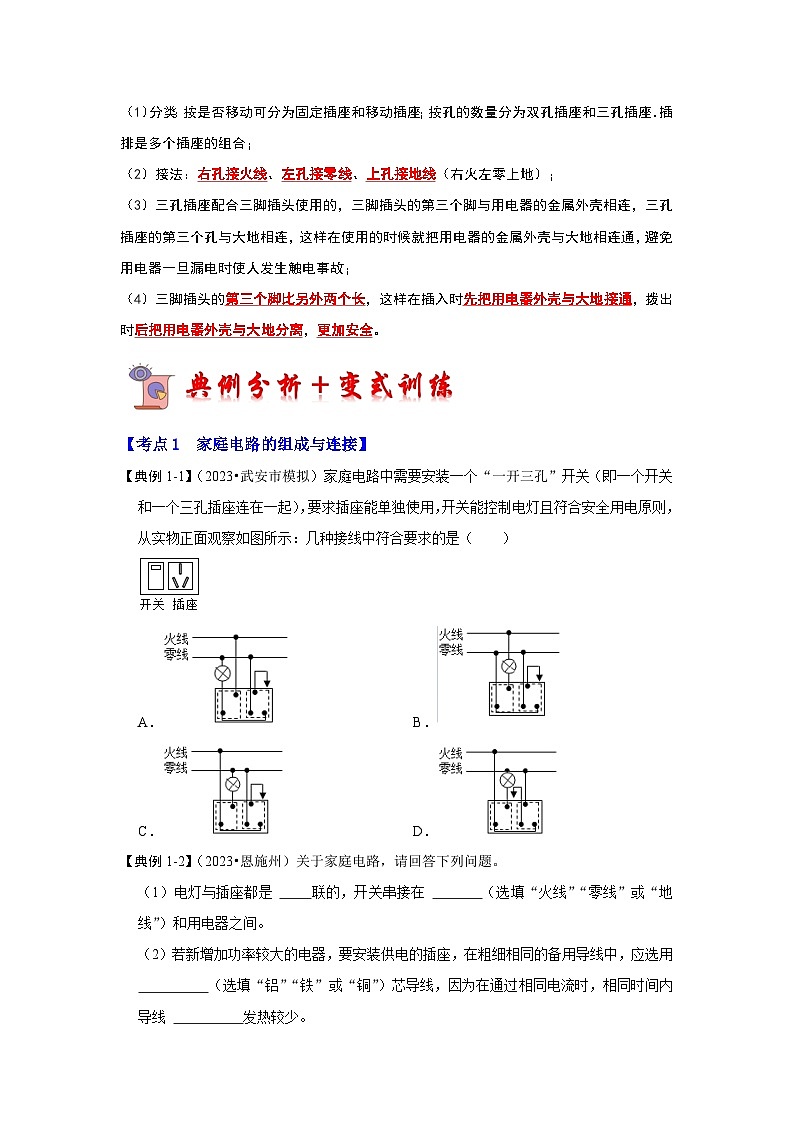

4、插座的构造与工作方式
（1）分类：按是否移动可分为固定插座和移动插座；按孔的数量分为双孔插座和三孔插座．插排是多个插座的组合；
（2）接法：右孔接火线、左孔接零线、上孔接地线（右火左零上地）；
（3）三孔插座配合三脚插头使用的，三脚插头的第三个脚与用电器的金属外壳相连，三孔插座的第三个孔与大地相连，这样在使用的时候就把用电器的金属外壳与大地相连通，避免用电器一旦漏电时使人发生触电事故；
（4）三脚插头的第三个脚比另外两个长，这样在插入时先把用电器外壳与大地接通，拨出时后把用电器外壳与大地分离，更加安全。
【考点1 家庭电路的组成与连接】
【典例1-1】（2023•武安市模拟）家庭电路中需要安装一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），要求插座能单独使用，开关能控制电灯且符合安全用电原则，从实物正面观察如图所示：几种接线中符合要求的是（ ）
A．B．
C．D．
【答案】C
【分析】（1）家庭电路中，开关控制灯泡时，火线首先接开关，再接灯泡；零线直接接灯泡。这样连接，开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡更安全。
（2）三孔插座的正确连接方法：上孔接地线，左孔接零线，右孔接火线。
【解答】解：
A、火线先接开关，再接灯泡，零线直接接灯泡，三孔插座中，上孔接地，左孔接零线，右孔经开关接火线，但插座不能单独使用。此方法错误；
B、灯泡直接接在火线上，开关控制零线，灯泡开关接法不正确，三孔插座火线接法错误。此方法错误；
C、火线先接开关，再接灯泡，零线直接接灯泡，灯泡开关接法正确。三孔插座中，上孔接地，左孔接零线，右孔接火线，插座能单独使用。此方法正确；
D、火线先接开关，再接灯泡，零线直接接灯泡，灯泡开关接法正确。三孔插座中，左孔接地，上孔接零线，右孔接火线，三孔插座地线、零线接法错误。此方法错误。
故选：C。
【典例1-2】（2023•恩施州）关于家庭电路，请回答下列问题。
（1）电灯与插座都是 并 联的，开关串接在 火线 （选填“火线”“零线”或“地线”）和用电器之间。
（2）若新增加功率较大的电器，要安装供电的插座，在粗细相同的备用导线中，应选用 铜 （选填“铝”“铁”或“铜”）芯导线，因为在通过相同电流时，相同时间内导线 电阻小 发热较少。
（3）用电吹风吹头发时，吹跑了身旁的纸片，是因为风具有 动（机械） 能。
【答案】（1）并；火线；（2）铜；电阻小；（3）动（机械）。
【分析】（1）家庭电路中各用电器互不影响，是并联的；开关应接在火线与用电器之间；
（2）不同材料的导体电阻率不同，在相同条件下，电阻率越小的导线产生的热量越少；
（3）风能的本质是一种机械能。
【解答】解：（1）电灯与插座可以独立工作，所以是并联的；为了用电安全，开关应串接在火线和用电器之间；
（2）“铝”“铁”或“铜”三种导体材料中，铜的电阻率最小，因此，在粗细相同的备用导线中，应选用铜芯导线，这样在通过相同电流时，相同时间内铜导线电阻小发热较少；
（3）用电吹风吹头发时，吹跑了身旁的纸片，是因为风具有动（机械）能。
故答案为：（1）并；火线；（2）铜；电阻小；（3）动（机械）。
【典例1-3】（2023•九龙坡区校级模拟）请用笔画线代替导线，将图中开关和灯正确接入家庭电路中。
【答案】见解答图
【分析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。这样在断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全。
【解答】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，如图所示：
【变式1-1】（2023•顺庆区校级模拟）如图是小芳家的电能表，下列说法不正确的是（ ）
A．小芳家允许加载的用电器总的最大功率是4400W
B．如果只有600W的电饭锅工作两分钟，电能表转盘会转60转
C．该电能表安装在家庭电路的干路上
D．电能表之后应该安装总开关
【答案】A
【分析】（1）“220V、10A”中，220V是指电能表的工作电压，10A是指电能表平时工作允许通过的最大电流，利用P＝UI求小芳家允许加载的用电器的最大功率；
（2）利用P＝求电饭锅正常工作2min消耗的电能；电能表表盘上“3000r/kW•h”表示电路中用电器每消耗1kW•h的电能，电能表的转盘转3000r，据此求电能表的转盘在这段时间内转的转数；
（3）电能表测量家庭电路中所有用电器消耗的电能，要连接在家庭电路的干路上；
（4）在家庭电路中，从进户线后面，依次连接电能表、总开关、空气开关和漏电保护器、插座和各种用电器。
【解答】解：A、“220V、10A”说明电能表的工作电压为220V，电能表平时工作允许通过的最大电流为10A，
小芳家允许加载的用电器的最大功率：
P最大＝UI最大＝220V×10A＝2200W，故A错误；
B、由P＝可得，电饭锅正常工作2min消耗的电能：
W＝Pt＝600×10﹣3kW×h＝0.02kW•h，
电能表表盘上“3000r/kW•h”表示电路中用电器每消耗1kW•h的电能，电能表的转盘转3000r，电能表的转盘在这段时间内转的转数：
n＝0.02kW•h×3000r/kW•h＝60r，故B正确；
C、电能表测量家庭电路中所有用电器消耗的电能，要连接在家庭电路的干路上，故C正确；
D、在家庭电路中，进户线先连接电能表，在电能表后面连接总开关，故D正确。
故选：A。
【变式1-2】（2023•阜新模拟）在家庭电路中，冰箱与电视机是 并联 联的，控制灯的开关应接在灯与 火线 之间。当家中电路发生短路时 保险丝 会及时熔断，起到保护电路的作用。
【答案】并联；火线；保险丝。
【分析】（1）串联的各用电器相互影响，并联的各用电器互不影响；
为了用电的安全，开关应该接在用电器和火线之间；
（2）当电路发生短路或者用电器的总功率过大时，导致电路中电流过大时，根据焦耳定律可知，保险丝产生的热量增多，保险丝由于温度升高而熔断，切断电路，起到保护作用。
【解答】解：（1）由于并联电路中的各个用电器是互不影响的，所以家庭中的各个用电器都是并联在电路中的，即冰箱与电视机是并联的；
控制灯的开关应接在灯与火线之间；
（2）当家中电路发生短路时保险丝会及时熔断，起到保护电路的作用。
故答案为：并联；火线；保险丝。
【变式1-3】（2022秋•阳泉期末）小明家客厅准备安装2盏节能灯（220V，11W），要求开关S控制两盏灯，且每盏灯都能正常发光。请按以上要求将图中元件用笔画线代替导线连接起来。
【答案】
【分析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
【解答】解：家庭电路中，各用电器是并联的，开关能够同时控制两盏灯，因此两盏灯是并联接在电路中，开关接在火线上，如图所示：
【考点2 家庭电路的故障分析】
【典例2-1】（2023•天元区三模）如图所示为家庭电路的一部分。下列说法正确的是（ ）
A．电冰箱连入三孔插座后，电灯与电冰箱串联
B．闭合开关时，电灯不亮，保险丝未烧断，可能是电灯短路
C．若保险丝烧断，将标有“220V”的灯泡接在保险丝处时正常发光，则说明电路存在短路
D．使用试电笔测试图中A点，氖管不会发光
【答案】C
【分析】（1）家用电器是并联的；
（2）灯不发光的原因，一是电路开路，二是灯被短路，三是灯的实际功率太小；
（3）短路现象就是零线和火线直接接通，会造成干路中的电流过大，保险丝会熔断；
（4）测电笔是辨别火线和零线的仪器，当测电笔的笔尖接触零线和地线时，氖管不会发光。
【解答】解：A、电冰箱接入三孔插座后，电灯与电冰箱互不影响，能独立工作，是并联的，故A错误；
B、若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路；若电灯短路，会造成干路中的电流过大，保险丝会熔断，故B错误；
C、若保险丝烧断，将标有“220V”的电灯接在保险丝处时正常发光，说明电灯之外是通路，有电流通过，即电路存在短路现象，故C正确；
D、A点在火线上，则用试电笔接触A点氖管会发光，故D错误。
故选：C。
【典例2-2】（2023•顺城区一模）如图所示是小明设计的照明电路。各元件安装完毕后，闭合开关S，电灯不亮，用试电笔分别测试a、b、c、d点时，a点氖管不发光，b、c、d点氖管都发光，由此可知 ab 两点间出现断路。小明又把一小射灯（正常工作时的电压为20V，电流为0.2A），直接接入家庭电路后，刚通电，小射灯立刻就烧坏了，经检查，发现还有一个配件忘记安装，该配件是一个阻值为 1000 Ω的定值电阻，需要与小射灯 串 联使其正常工作。
【答案】ab；1000；串。
【分析】开关接在灯与火线之间。当试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，说明零线断路了；
家庭电路的电压为220V，小射灯额定电压为20V，用电器在额定电压才能正常工作，根据串联电路的特点和欧姆定律计算配件的电阻大小。
【解答】解：开关应接在灯与火线之间，因此开关应接在2处；当试电笔分别测试b、c、d点时，试电笔的氖管都发光，说明b、c、d点都与火线相连，a点氖管不发光，a与火线不相连，说明a、b间断路；
配件（小电阻）与小射灯串联后使其正常工作，由串联电路特点有：I灯＝I配＝0.2A，
U配＝U﹣U灯＝220V﹣20V＝200V，
由欧姆定律可得配件的电阻：R配＝＝＝1000Ω。
故答案为：ab；1000；串。
【变式2-1】（2023•广州二模）如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（ ）
A．灯L2短路B．c点左侧的零线断路
C．灯L2所在支路断路D．c、d两点间断路
【答案】D
【分析】试电笔在使用时，笔尖接触火线，氖管会发光；灯不亮的原因可能是断路或者短路，结合试电笔检测时氖管的发光情况判断具体的故障位置。
【解答】解：闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路；
再闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路；
若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光，说明电路存在断路；
用试电笔测a、b、c、d四个接线点，a、b、d三点的氖管发光，说明这三点与火线之间是接通的，则L2没有断路；试电笔只在c点不发光，说明c点与d点之间是断开的，所以故障是c、d两点间断路。
故选：D。
【变式2-2】（2023•西华县三模）（多选）如图所示的家庭电路左侧为入户线。闭合开关S1和S2，灯L1发光，灯L2不发光；用试电笔分别接触插座的左、右孔，氖管均发光。若电路中只有一处故障，下列说法中正确的是（ ）
A．ab间断路
B．de间断路
C．用试电笔检测c点，氖管发光
D．用试电笔检测e点，氖管发光
【答案】BC
【分析】家庭电路中的用电器是并联的；闭合开关后，有一盏灯发光，说明该支路是通路，另一盏灯不发光，说明该灯所在的电路出现了断路现象，根据氖管的发光情况判定故障的原因。
【解答】解：闭合开关S1和S2，灯L1发光，这说明灯L1所在的支路是通路；灯L2不发光，这说明灯L2所在的电路出现了断路现象；
用试电笔分别接触插座的左、右孔，氖管均发光，这说明插座的左孔与火线之间是接通的，即左孔通过灯泡L2与火线相连，所以故障是de间断路；
c点与火线相连，用试电笔检测c点，氖管发光；
综上所述，BC正确。
故选：BC。
【变式2-3】（2023•惠城区校级一模）如图所示是小美家一个能吹冷、热风的家用电吹风的简化电路。图中A是吹风机，B是电热丝。若闭合开关 S1 ，吹出的是冷风；若闭合开关 S1S2 ，吹出的是热风。（两空均填“S1”、“S2”或“S1、S2”）一次洗完头后，小美想用电吹风来吹干头发，当她断开开关，把电吹风的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是 插头 （选填“插头”或“电吹风”）内部发生了短路。
【答案】S1；S1S2；插头。
【分析】吹风机A的作用是吹出风，电热丝B的作用是产生热，只有A工作时吹出的风是冷风，A和B同时工作时吹出的是热风。
造成保险丝熔断和空气开关跳闸的原因是电流过大，而造成电流过大的原因有两个：一是总功率过大；二是短路。
【解答】解：（1）由图知，这是A和B组成的并联电路，S1在干路上，S2在B所在的支路上。
当S1闭合，S2断开时，电热丝B所在支路没有接通，只有吹风机A工作，吹出的是冷风；
当S1和S2都闭合时，吹风机A与电热丝B并联，两者同时工作，吹出的是热风；
（2）开关断开，说明电吹风内部电路根本无法接通，此时跳闸跟内部电路没有关系。当电吹风插头内部发生短路时，将插头插入插座，由于导线电阻很小，根据I＝可知，电流会很大，引起空气开关跳闸。
故答案为：S1；S1S2；插头。
【考点3 零线火线的辨别方法和测电笔的使用】
【典例3-1】（2022秋•盐湖区校级月考）如图是我校初三某学生正通过电视收看“二⼗⼤”开幕式，电视机正常⼯作时两端的电压为（ ）
A．36VB．1VC．220VD．110V
【答案】C
【分析】我国家庭电路的电压是 220V。
【解答】解：我国家庭电路的电压是 220V，所以电视机正常⼯作时两端的电压为220V。
故选：C。
【典例3-2】（2023•会昌县模拟）图甲所示的试电笔可辨别火线和零线，使氖管发光的是 火线 （选填“火线”或“零线”），小昊用测电笔检查家庭电路，电路乙中画“×”处表示该处断路，开关闭合后，用试电笔测试电路中的A点，试电笔氖管 会 （选填“会”或“不会”）发光。
【答案】火线；会。
【分析】用试电笔的笔尖接触火线或与火线相连的用电器，测电笔的氖管会发光。
【解答】解：试电笔笔体中有一氖泡，测试时如果氖泡发光，说明导线有电或为通路的火线。
从图中可以看出，零线开路了，开关闭合后，用试电笔测试电路中的A点，A点通过灯泡、开关与火线相连通，试电笔氖管会发光。
故答案为：火线；会。
【变式3-1】（2023•益阳）如图所示是上端有金属帽的试电笔的四种使用方法，其中使用方法正确的是（ ）
A．B．
C．D．
【答案】D
【分析】使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线。
【解答】解：A、使用测电笔时，手没有接触笔尾金属体，故A错误；
B、使用测电笔时，手接触笔尾金属体，也接触笔尖金属体，故B错误；
C、使用测电笔时，手接触笔尖金属体，故C错误；
D、使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，故D正确。
故选：D。
【变式3-2】（2023•崇明区一模）普通家庭照明电路电压是 220 伏，家庭中空调和电视机是 并联 （选填“串联”或“并联”）连接的。在家中每多使用一个用电器，其总电阻会 变小 （选填“变大”、“变小”或“不变”）。
【答案】220；并联；变小。
【分析】我国家庭电路电压为220V；
各家用电器之间只有并联，各家用电器才能正常工作，并且互不影响；
电阻并联相当于增大了导体的横截面积，据此判断电阻的变化。
【解答】解：我国家庭电路的电压为220V；
家庭中空调与电视机工作时互不影响，所以它们是并联的；
在家庭电路中，每多使用一个用电器，相当于电路的横截面积变大，故家中电路的总电阻变小。
故答案为：220；并联；变小。
【考点4 插座的构造与工作方式】
【典例4-1】（2023•海淀区校级三模）如图所示是家用的插线板，不按开关按钮时，插线板上的指示灯不发光，插孔不能提供工作电压；而按下开关按钮时，指示灯发光，插孔可以提供工作电压。如果指示灯损坏，不影响其它插孔的正常使用。下列说法正确的是（ ）
A．指示灯和每个插孔之间是串联的
B．开关按钮应安装在插线板的干路上
C．按下开关按钮，插线板工作时插孔L与N之间的电压是36V
D．按下开关按钮，将测电笔插入E孔后氖管会发光
【答案】B
【分析】三孔插座的接线规律是：左零、右火、上接地；火线与零线之间的电压是220V；
并联电路各用电器之间互不影响，串联电路的用电器互相影响。干路开关控制所有的用电器。据此分析。
【解答】解：A．由题意可知：“如果指示灯损坏，开关闭合时插孔也能正常通电”，说明指示灯和插座之间是并联的，故A错误；
B．由于指示灯和插座之间是并联的，且“插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压”，说明开关在干路上，故B正确；
C．家庭电路中电压是220V，按下开关按钮，插线板工作时插孔L与N之间的电压是220V，故C错误；
D．插线板插孔E与地线连接，是为了防止因用电器外壳漏电而发生触电事故，将测电笔插入E孔后氖管不会发光，故D错误；
故选：B。
【典例4-2】（2023•细河区模拟）如图所示插线板连接用电器情况，导线需要线径最大的是 ⑦ （填序号），因为在其他条件相同时导体的横截面积越大电阻 越小 。有金属外壳的用电器必须用三脚插头，保证外壳与 地线 连接。
【答案】⑦；越小；地线。
【分析】（1）影响电阻大小的因素是：材料、长度、横截面积、温度；
（2）有金属外壳的用电器必须用三脚插头，三脚插头的中间脚必须接地。
【解答】解：如图所示插线板连接用电器情况，导线需要线径最大的是⑦，因为在其他条件相同时导体的横截面积越大电阻越小；有金属外壳的用电器必须用三脚插头，保证外壳与地线连接。
故答案为：⑦；越小；地线。
【变式4-1】（2023•汉阳区校级模拟）小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线。小明认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了。如果按小明的说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是（ ）
A．用电器开关闭合时，外壳会带电，人接触外壳易触电
B．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时外壳才带电，人接触外壳易触电
C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D．用电器开关闭合时，会短路，造成电流过大，引起火灾
【答案】A
【分析】A插孔接地，通过三孔插头连接金属用电器的外壳，金属外壳如果漏电，地线把人体短路，不会发生触电事故，若A孔与B点连接起来，当零线断时，人与火线相连，会发生触电事故。
【解答】解：A孔与B点连接起来，当C点出现断路时，若用电器开关闭合，则用电器充当导线使零线与火线相连；或者漏电使金属外壳带电，由于没有与地线相连，人会通过金属外壳与火线相连，发生触电事故。
故选：A。
【变式4-2】（2023•淄川区二模）家庭电路中，电热水壶与电视机的连接方式是 并联 ，为了用电安全，电热水壶应选用 三 孔的插座。用电热水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路 短路 ，使空气开关跳闸。
【答案】并联；三；短路。
【分析】（1）在家庭电路中，各用电器工作时互不影响；在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；
（2）三线插头中间的插片是接地的，目的就是为了防止触电；
（3）空气开关跳闸是因为电路中电流过大，家庭电路中电流过大的原因：短路和总功率过大。
【解答】解：（1）家庭电路中，各用电器工作时互不影响，是并联连接；
（2）电热水壶等家用电器应使用三孔插座，当电热水壶的金属外壳漏电时，电流能通过地线流入大地，不会发生触电事故；
（6）用电水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路短路，电路电流过大，使空气开关跳闸。
故答案为：并联；三；短路。
1．（2023•攀枝花二模）如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（ ）
A．保险盒接法错误，保险盒应该安装在火线上
B．二孔插座接法错误，其左端导线应该接在零线上
C．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
D．开关和灯泡接法正确，开关接在零线上符合安全用电原则
【答案】D
【分析】（1）保险丝采用电阻率大、熔点低的铅锑合金制成，在电流过大时能自动切断电源，保险丝应该接在火线上；
（2）对于两孔插座：左零右火；
（3）对于三孔插座：左零右火上接地。有金属外壳的家用电器，要接地线，以防漏电时，人不会发生触电事故；
（4）控制电灯的开关应安装在火线与灯之间。
【解答】解：A、图中保险盒安装在零线上，这是错误的；保险盒应该接在火线上，一旦电流过大时，保险丝熔断后能断开火线，故A正确；
B、图中两孔插座的左端导线接在地线上，这是错误的，应该接在零线上，故B正确；
C、有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，危及人身安全，故C正确；
D、电灯开关安装在零线上，当开关断开时，灯泡与火线是连通的，人接触灯泡时容易发生触电，不符合安全常识，故D错误。
故选：D。
2．（2023•大连模拟）在家庭电路中，开关和电灯的接线正确的是（ ）
A．B．
C．D．
【答案】D
【分析】家庭电路中电灯的接法：电灯之间为并联，开关与灯泡串联，且开关要接在火线与灯泡之间。
【解答】解：
A、开关与灯泡并联，闭合开关后会造成电源短路，故A错误；
B、两灯泡串联在电路中，故B错误；
C、两灯泡串联在电路中，并且开关接在了灯泡与零线之间，故C错误；
D、两灯泡并联在电路中，工作时互不影响，开关接在灯泡与火线之间，故D正确。
故选：D。
3．（2023•曲江区校级模拟）如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔氖管均发光。若电路中只有一处故障，则（ ）
A．电热水壶所在电路的 B、D 间断路
B．电热水壶所在电路的 B、D 间短路
C．电路的 C、D 间导线断路
D．灯泡正常发光时，灯泡的两个接线柱都能使测电笔发光
【答案】C
【分析】正在烧水的电热水壶突然停止工作，但电灯仍正常发光，说明电路存在断路，根据电路故障现象分析电路故障原因。
【解答】解：正在烧水的电热水壶突然停止工作，但电灯仍正常发光，由于并联电路各支路互不影响，这说明电路存在断路，不是短路，故B错误；
灯泡正常发光时，灯泡的一个接线柱与火线相连，能使测电笔发光，另一个接线柱与零线相连，不能使测电笔发光，故D错误；
用试电笔分别测试插座的左、右孔，氖管均发光，说明插座的左右两孔与火线之间是接通的，即D点通过电热壶与火线相连，所以是C、D 间导线断路了，故A错误，C正确；
故选：C。
4．（2023•常州）如图所示的家庭电路中，正常发光的灯L突然熄灭，电工用测电笔分别测a、b、c、d四点，发现a、b两点氖管都发光，c、d两点氖管都不发光，若电路只有一处故障，则可能是（ ）
A．火线上熔丝断了B．开关S处断路
C．灯泡灯丝断了D．导线c、d间断路
【答案】C
【分析】家庭电路中火线和零线之间的电压是220V，火线和地线之间的电压是220V，地线和零线之间是0V；试电笔接触火线氖管发光，试电笔接触零线氖管不发光。
【解答】解：用试电笔测试火线上的a点时氖管发光，说明火线正常；测试火线上的b点时氖管发光，说明开关S正常；测试零线上的d点时氖管不发光，说明零线正常；用试电笔测试c点时，氖管不发光，说明c没有与火线相连，可能是灯泡灯丝断了，故C正确。
故选：C。
5．（2022秋•南海区校级月考）下列说法中正确的是（ ）
A．一节新干电池的电压是2V
B．人体的安全电压不高于36V
C．我国家庭电路的电压是200V
D．三节蓄电池串联的电压是4.5V
【答案】B
【分析】要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；一节铅蓄电池的电压是2V；家庭电路的电压为220V；动力电压为380V；对人体安全的电压为不高于36V。
串联电池组的总电压等于每节电池电压之和。
【解答】解：
A、一节新干电池的电压是1.5V，故A错误；
B、对人体来说，不高于36V的电压是安全的，故B正确；
C、我国家庭电路的电压是220V，故C错误；
D、1节蓄电池串联的电压是2V，三节蓄电池串联的电压是6V，故D错误。
故选：B。
6．（2023•安徽一模）下列说法中正确的是（ ）
A．龙卷风内部空气流速大，所以内部气体压强大
B．大卡车比小汽车质量大，所以惯性大
C．物体的内能增大，温度一定升高
D．试电笔在使用时，手一定不能触碰笔尾的金属体
【答案】B
【分析】（1）流体压强与流速的关系：流速越大，压强越小；流速越小，压强越大。
（2）惯性大小的唯一量度是物体的质量。
（3）物体的内能和质量、温度、状态有关。
（4）使用试电笔时，手要接触笔尾金属体。
【解答】解：A、龙卷风的实质是高速旋转的气流，当刮起龙卷风时，龙卷风内部的空气流动速度增大，压强减小，故A错误；
B、大卡车比小汽车质量大，所以惯性大，故B正确；
C、物体的内能增大，温度不一定升高，例如晶体的熔化过程吸收热量，内能增大，温度不变，故C错误；
D、试电笔在使用时，手要触碰笔尾的金属体，故D错误。
故选：B。
7．（2023•连云港模拟）下列生活中的物理现象描述正确的是（ ）
A．矫正近视眼，应戴凸透镜制成的眼镜
B．使用金属外壳的用电器时，一般要接三孔插座
C．秋天早晨出现的雾，这是汽化现象，需要吸热
D．煮菜时菜的温度升高是利用做功的方法来改变菜的内能
【答案】B
【分析】（1）矫正近视眼，应该佩戴合适度数的凹透镜。
（2）带金属外壳的家用电器一般要接地，使用三孔插座。
（3）物质从气态变成液态的过程叫液化，液化需要放热。
（4）改变物体内能的方式有两种：做功和热传递。
【解答】解：A、矫正近视眼，应该佩戴合适度数的凹透镜，故A错误；
B、使用金属外壳的用电器时，一般要接三孔插座，让金属外壳接地，故B正确；
C、秋天早晨出现的雾，这是汽化现象，需要放热，故C错误；
D、煮菜时菜的温度升高是利用热传递的方法来改变菜的内能，故D错误。
故选：B。
8．（2023•昌邑区模拟）做中餐时，由于靠近餐桌的三孔插座不够用，小华的爸爸决定将如图所示电火锅的三脚插头上的一个长脚掰断，插在两孔插座上使用，小华赶忙阻止。你认为小华阻止爸爸的原因是（ ）
A．不能将电火锅的金属外壳和大地相连
B．会造成家庭电路中的电流过大，空气开关跳闸
C．电火锅可以工作，没有安全隐患
D．会使两孔插座短路
【答案】A
【分析】（1）家庭电路中，带有金属外壳的用电器如果漏电，用电器的外壳和火线相连，人接触用电器外壳，会间接接触火线发生触电事故。
（2）空气开关“跳闸”是因为电路中电流过大。电路中电流过大有两种原因：一是电路中用电器的总功率过大，二是电路发生了短路。
【解答】解：ACD、电火锅使用三脚插头，上端的一脚和金属外壳相连，插入三孔插座时，金属外壳接地，可以防止因用电器外壳漏电而触电；如果把三脚插头插在两孔插座上，一旦金属外壳带电，当人接触时会发生触电事故，故A正确，CD错误；
B、家庭电路中两孔插座接入一个电火锅，不会造成家庭电路中的电流过大，也不会使两孔插座短路，故B错误。
故选：A。
9．（2023•菏泽三模）如图所示是小梦家的家庭电路简化图，由该电路可知a是 火线 （选填“零线”或“火线”）；灯泡L与插座Q是 并联 （选填“串联”或“并联”）的。
【答案】火线；并联
【分析】（1）根据图示可判断火线与零线；
（2）家庭电路中各个用电器是互不影响的，所以是并联的关系。
【解答】解：用电器的开关应该接在火线上，所以和开关相连的那根线是火线，即a 线是火线，b 线是零线；
并联电路互不影响，灯泡L与插座Q是互不影响的，所以是并联的关系。
故答案为：火线；并联。
10．（2023•徐州模拟）家庭电路中，各用电器应 并 联接在电路中；小林家中的四盏灯突然全部熄灭了，经检查，保险丝完好，用测电笔测试室内各处电路时氖管均发光，可能是 进户线零线断路 （选填“灯全部烧坏”“进户线零线断路”或“室内某处短路”）；排除故障后，若如图所示电能表的转盘在5min内转了300转，则这段时间内小林家中用电器的总功率为 1200 W。
【答案】并；进户线零线断路；1200
【分析】家庭电路中，用电器是并联的；
所有的灯突然全熄灭而检查保险装置发现没有跳闸，说明保险丝未熔断，不能是短路（短路会使电路中电流过大，烧断保险丝），只能是发生了断路，测电笔测室内火线与零线氖管都发光，说明各点与火线是连通的，故只可能是零线断了；
3000r/（kW•h）表示电路中用电器每消耗1kW•h的电能，电能表的转盘转3000转，据此求出这段时间内小明家中用电器消耗的电能，再利用P＝求该用电器的电功率。
【解答】解：在家庭电路中，各个用电器之间互不影响，是并联的；
四盏灯突然全部熄灭了，经检查，保险丝完好，这说明电路出现了断路现象；用测电笔测试室内各处电路时氖管均发光，这说明室内各处电路与火线之间是接通的，所以故障可能是进户线零线断路；
电能表转盘转300r时，用电器消耗的电能：W＝kW•h＝0.1kW•h；
该用电器的电功率：P＝＝＝1.2kW＝1200W。
故答案为：并；进户线零线断路；1200。
11．（2023秋•碑林区校级月考）小赵同学在整理物理笔记，请你帮他补充完整：我国家庭电路的电压是 220 V；教室里的一只日光灯正常工作的电流约0.18A，合 180 mA。
【答案】220；180
【分析】我国家庭电路的电压是220V；
1A＝1000mA，据此进行单位换算。
【解答】解：我国家庭电路的电压是220V；
因为1A＝1000mA，所以0.18A＝0.18×1000mA＝180mA。
故答案为：220；180。
12．（2023•平凉一模）如图所示，用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是 甲 （选填“甲”或“乙”）。在家庭电路中，为了防止触电事故的发生，应把用电器的开关安装在 火 （选填“火”或“零”）线上。
【答案】甲；火
【分析】（1）使用试电笔时，手必须接触笔尾金属体，不能接触笔尖金属体。
（2）家庭电路的开关必须接在火线上。
【解答】解：用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是甲。在家庭电路中，为了防止触电事故的发生，应把用电器的开关安装在火线上。
故答案为：甲；火。
13．（2023•吉安模拟）家庭装修中离不开插座安装，安装插座时需符合安全用电要求。如图所示，使用三孔插座时，①孔所接的导线与用电器的 金属外壳 相连，使用试电笔测试孔 ③ （选填“①”、“②”或“③”）时氖管发光。
【答案】金属外壳；③。
【分析】（1）带金属外壳的家用电器一定要接地。
（2）三孔插座的正确接法是“左零右火上接地”；试电笔接触火线时氖管就会发光，试电笔接触零线时氖管不会发光。
【解答】解：使用三孔插座时，①孔所接的导线与用电器的金属外壳相连，使用试电笔测试孔③时氖管发光；因为③孔是三孔插座与火线连通的插孔。
故答案为：金属外壳；③。
14．（2023秋•山丹县校级月考）根据安全用电的要求，完成家庭电路连接。
【答案】见解答图
【分析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
三孔插座的接法：上孔接地线、左孔接零线、右孔接火线。
【解答】解：灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
三孔插座的接法：上孔接地线、左孔接零线、右孔接火线。如下图所示：
1、家庭电路的组成与连接
（1）家庭电路的组成
①家庭电路的主要组成部分有：进户线、电能表、总开关、保险装置、开关和灯泡、插座和用电器；
②要分析清楚各组成部分的先顺序：为防止偷电事故，进户线首先要进电能表；为检修电路保险丝时安全，总开关要安装在保险丝前面；
③开关与所控制的灯泡是串联的；各用电器之间是并联的。
（2）家庭电路的连接
①进户线：连接户外的供电电路的电线，一根是火线，另一根是零线，它们之间有220V的
电压；
②电能表：测量用户在一段时间内消耗电能的仪器；
③总开关：能同时切断火线和零线，方便室内电路的安装和检修；
④保险丝：当电路中电流过大时，自动熔断并切断电源，起保护电路的作用，现在家庭多
用空气开关来取代保险丝；
⑤插座与用电器：插座给可移动家用电器供电，插座并联在电路中，两孔插座右火左零，
三孔插座右火左零上地，用电器是直接利用电能工作的器件，各用电器之间通常是并联的；
⑥开关与灯泡：开关与被控制的灯泡串联，为了安全，开关应接在火线与灯泡的尾部金属
体之间。
注意：家庭电路中各用电器之间是并联的，开关与被控制的用电器是串联的。
2、家庭电路的故障分析
在进行家庭电路故障分析时，可有两种方法：
（1）用测电笔：如果氖管发光，则被测点与火线之间连通，如果氖管不发光，则被测点与火线之间是断的；
（2）用检验灯泡：根据断路、短路、正常电路表现出的现象判断；
（3）突然家里所有用电器都停止工作，则有保险丝断的可能性。
3、零线火线的辨别方法和测电笔的使用
（1）零线火线的辨别方法
①家庭电路的电压是220V，其中火线与大地之间是220V，火线与零线之间是220V，零线与大地之间是0V；在我国家庭电路的工作电压都是220V，在其他某些国家不是；
②用测电笔检验，如果测电笔氖管发光则被测线是火线，如果测电笔氖管不发光则被测线是零线。
（2）测电笔的使用
①测电笔的用途：用来辨别火线和零线；
②测电笔的结构：笔尖、电阻、氖管、弹簧、笔卡（或笔部金属体）；
③测电笔的使用方法：笔尖接触被测导线，手接触尾部金属体；
注意：掌握测电笔的正确使用，手一定接触笔尾金属体，手一定不能接触笔尖金属体。
4、插座的构造与工作方式
（1）分类：按是否移动可分为固定插座和移动插座；按孔的数量分为双孔插座和三孔插座．插排是多个插座的组合；
（2）接法：右孔接火线、左孔接零线、上孔接地线（右火左零上地）；
（3）三孔插座配合三脚插头使用的，三脚插头的第三个脚与用电器的金属外壳相连，三孔插座的第三个孔与大地相连，这样在使用的时候就把用电器的金属外壳与大地相连通，避免用电器一旦漏电时使人发生触电事故；
（4）三脚插头的第三个脚比另外两个长，这样在插入时先把用电器外壳与大地接通，拨出时后把用电器外壳与大地分离，更加安全。
【考点1 家庭电路的组成与连接】
【典例1-1】（2023•武安市模拟）家庭电路中需要安装一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），要求插座能单独使用，开关能控制电灯且符合安全用电原则，从实物正面观察如图所示：几种接线中符合要求的是（ ）
A．B．
C．D．
【答案】C
【分析】（1）家庭电路中，开关控制灯泡时，火线首先接开关，再接灯泡；零线直接接灯泡。这样连接，开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡更安全。
（2）三孔插座的正确连接方法：上孔接地线，左孔接零线，右孔接火线。
【解答】解：
A、火线先接开关，再接灯泡，零线直接接灯泡，三孔插座中，上孔接地，左孔接零线，右孔经开关接火线，但插座不能单独使用。此方法错误；
B、灯泡直接接在火线上，开关控制零线，灯泡开关接法不正确，三孔插座火线接法错误。此方法错误；
C、火线先接开关，再接灯泡，零线直接接灯泡，灯泡开关接法正确。三孔插座中，上孔接地，左孔接零线，右孔接火线，插座能单独使用。此方法正确；
D、火线先接开关，再接灯泡，零线直接接灯泡，灯泡开关接法正确。三孔插座中，左孔接地，上孔接零线，右孔接火线，三孔插座地线、零线接法错误。此方法错误。
故选：C。
【典例1-2】（2023•恩施州）关于家庭电路，请回答下列问题。
（1）电灯与插座都是 并 联的，开关串接在 火线 （选填“火线”“零线”或“地线”）和用电器之间。
（2）若新增加功率较大的电器，要安装供电的插座，在粗细相同的备用导线中，应选用 铜 （选填“铝”“铁”或“铜”）芯导线，因为在通过相同电流时，相同时间内导线 电阻小 发热较少。
（3）用电吹风吹头发时，吹跑了身旁的纸片，是因为风具有 动（机械） 能。
【答案】（1）并；火线；（2）铜；电阻小；（3）动（机械）。
【分析】（1）家庭电路中各用电器互不影响，是并联的；开关应接在火线与用电器之间；
（2）不同材料的导体电阻率不同，在相同条件下，电阻率越小的导线产生的热量越少；
（3）风能的本质是一种机械能。
【解答】解：（1）电灯与插座可以独立工作，所以是并联的；为了用电安全，开关应串接在火线和用电器之间；
（2）“铝”“铁”或“铜”三种导体材料中，铜的电阻率最小，因此，在粗细相同的备用导线中，应选用铜芯导线，这样在通过相同电流时，相同时间内铜导线电阻小发热较少；
（3）用电吹风吹头发时，吹跑了身旁的纸片，是因为风具有动（机械）能。
故答案为：（1）并；火线；（2）铜；电阻小；（3）动（机械）。
【典例1-3】（2023•九龙坡区校级模拟）请用笔画线代替导线，将图中开关和灯正确接入家庭电路中。
【答案】见解答图
【分析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。这样在断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全。
【解答】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，如图所示：
【变式1-1】（2023•顺庆区校级模拟）如图是小芳家的电能表，下列说法不正确的是（ ）
A．小芳家允许加载的用电器总的最大功率是4400W
B．如果只有600W的电饭锅工作两分钟，电能表转盘会转60转
C．该电能表安装在家庭电路的干路上
D．电能表之后应该安装总开关
【答案】A
【分析】（1）“220V、10A”中，220V是指电能表的工作电压，10A是指电能表平时工作允许通过的最大电流，利用P＝UI求小芳家允许加载的用电器的最大功率；
（2）利用P＝求电饭锅正常工作2min消耗的电能；电能表表盘上“3000r/kW•h”表示电路中用电器每消耗1kW•h的电能，电能表的转盘转3000r，据此求电能表的转盘在这段时间内转的转数；
（3）电能表测量家庭电路中所有用电器消耗的电能，要连接在家庭电路的干路上；
（4）在家庭电路中，从进户线后面，依次连接电能表、总开关、空气开关和漏电保护器、插座和各种用电器。
【解答】解：A、“220V、10A”说明电能表的工作电压为220V，电能表平时工作允许通过的最大电流为10A，
小芳家允许加载的用电器的最大功率：
P最大＝UI最大＝220V×10A＝2200W，故A错误；
B、由P＝可得，电饭锅正常工作2min消耗的电能：
W＝Pt＝600×10﹣3kW×h＝0.02kW•h，
电能表表盘上“3000r/kW•h”表示电路中用电器每消耗1kW•h的电能，电能表的转盘转3000r，电能表的转盘在这段时间内转的转数：
n＝0.02kW•h×3000r/kW•h＝60r，故B正确；
C、电能表测量家庭电路中所有用电器消耗的电能，要连接在家庭电路的干路上，故C正确；
D、在家庭电路中，进户线先连接电能表，在电能表后面连接总开关，故D正确。
故选：A。
【变式1-2】（2023•阜新模拟）在家庭电路中，冰箱与电视机是 并联 联的，控制灯的开关应接在灯与 火线 之间。当家中电路发生短路时 保险丝 会及时熔断，起到保护电路的作用。
【答案】并联；火线；保险丝。
【分析】（1）串联的各用电器相互影响，并联的各用电器互不影响；
为了用电的安全，开关应该接在用电器和火线之间；
（2）当电路发生短路或者用电器的总功率过大时，导致电路中电流过大时，根据焦耳定律可知，保险丝产生的热量增多，保险丝由于温度升高而熔断，切断电路，起到保护作用。
【解答】解：（1）由于并联电路中的各个用电器是互不影响的，所以家庭中的各个用电器都是并联在电路中的，即冰箱与电视机是并联的；
控制灯的开关应接在灯与火线之间；
（2）当家中电路发生短路时保险丝会及时熔断，起到保护电路的作用。
故答案为：并联；火线；保险丝。
【变式1-3】（2022秋•阳泉期末）小明家客厅准备安装2盏节能灯（220V，11W），要求开关S控制两盏灯，且每盏灯都能正常发光。请按以上要求将图中元件用笔画线代替导线连接起来。
【答案】
【分析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
【解答】解：家庭电路中，各用电器是并联的，开关能够同时控制两盏灯，因此两盏灯是并联接在电路中，开关接在火线上，如图所示：
【考点2 家庭电路的故障分析】
【典例2-1】（2023•天元区三模）如图所示为家庭电路的一部分。下列说法正确的是（ ）
A．电冰箱连入三孔插座后，电灯与电冰箱串联
B．闭合开关时，电灯不亮，保险丝未烧断，可能是电灯短路
C．若保险丝烧断，将标有“220V”的灯泡接在保险丝处时正常发光，则说明电路存在短路
D．使用试电笔测试图中A点，氖管不会发光
【答案】C
【分析】（1）家用电器是并联的；
（2）灯不发光的原因，一是电路开路，二是灯被短路，三是灯的实际功率太小；
（3）短路现象就是零线和火线直接接通，会造成干路中的电流过大，保险丝会熔断；
（4）测电笔是辨别火线和零线的仪器，当测电笔的笔尖接触零线和地线时，氖管不会发光。
【解答】解：A、电冰箱接入三孔插座后，电灯与电冰箱互不影响，能独立工作，是并联的，故A错误；
B、若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路；若电灯短路，会造成干路中的电流过大，保险丝会熔断，故B错误；
C、若保险丝烧断，将标有“220V”的电灯接在保险丝处时正常发光，说明电灯之外是通路，有电流通过，即电路存在短路现象，故C正确；
D、A点在火线上，则用试电笔接触A点氖管会发光，故D错误。
故选：C。
【典例2-2】（2023•顺城区一模）如图所示是小明设计的照明电路。各元件安装完毕后，闭合开关S，电灯不亮，用试电笔分别测试a、b、c、d点时，a点氖管不发光，b、c、d点氖管都发光，由此可知 ab 两点间出现断路。小明又把一小射灯（正常工作时的电压为20V，电流为0.2A），直接接入家庭电路后，刚通电，小射灯立刻就烧坏了，经检查，发现还有一个配件忘记安装，该配件是一个阻值为 1000 Ω的定值电阻，需要与小射灯 串 联使其正常工作。
【答案】ab；1000；串。
【分析】开关接在灯与火线之间。当试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，说明零线断路了；
家庭电路的电压为220V，小射灯额定电压为20V，用电器在额定电压才能正常工作，根据串联电路的特点和欧姆定律计算配件的电阻大小。
【解答】解：开关应接在灯与火线之间，因此开关应接在2处；当试电笔分别测试b、c、d点时，试电笔的氖管都发光，说明b、c、d点都与火线相连，a点氖管不发光，a与火线不相连，说明a、b间断路；
配件（小电阻）与小射灯串联后使其正常工作，由串联电路特点有：I灯＝I配＝0.2A，
U配＝U﹣U灯＝220V﹣20V＝200V，
由欧姆定律可得配件的电阻：R配＝＝＝1000Ω。
故答案为：ab；1000；串。
【变式2-1】（2023•广州二模）如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（ ）
A．灯L2短路B．c点左侧的零线断路
C．灯L2所在支路断路D．c、d两点间断路
【答案】D
【分析】试电笔在使用时，笔尖接触火线，氖管会发光；灯不亮的原因可能是断路或者短路，结合试电笔检测时氖管的发光情况判断具体的故障位置。
【解答】解：闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路；
再闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路；
若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光，说明电路存在断路；
用试电笔测a、b、c、d四个接线点，a、b、d三点的氖管发光，说明这三点与火线之间是接通的，则L2没有断路；试电笔只在c点不发光，说明c点与d点之间是断开的，所以故障是c、d两点间断路。
故选：D。
【变式2-2】（2023•西华县三模）（多选）如图所示的家庭电路左侧为入户线。闭合开关S1和S2，灯L1发光，灯L2不发光；用试电笔分别接触插座的左、右孔，氖管均发光。若电路中只有一处故障，下列说法中正确的是（ ）
A．ab间断路
B．de间断路
C．用试电笔检测c点，氖管发光
D．用试电笔检测e点，氖管发光
【答案】BC
【分析】家庭电路中的用电器是并联的；闭合开关后，有一盏灯发光，说明该支路是通路，另一盏灯不发光，说明该灯所在的电路出现了断路现象，根据氖管的发光情况判定故障的原因。
【解答】解：闭合开关S1和S2，灯L1发光，这说明灯L1所在的支路是通路；灯L2不发光，这说明灯L2所在的电路出现了断路现象；
用试电笔分别接触插座的左、右孔，氖管均发光，这说明插座的左孔与火线之间是接通的，即左孔通过灯泡L2与火线相连，所以故障是de间断路；
c点与火线相连，用试电笔检测c点，氖管发光；
综上所述，BC正确。
故选：BC。
【变式2-3】（2023•惠城区校级一模）如图所示是小美家一个能吹冷、热风的家用电吹风的简化电路。图中A是吹风机，B是电热丝。若闭合开关 S1 ，吹出的是冷风；若闭合开关 S1S2 ，吹出的是热风。（两空均填“S1”、“S2”或“S1、S2”）一次洗完头后，小美想用电吹风来吹干头发，当她断开开关，把电吹风的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是 插头 （选填“插头”或“电吹风”）内部发生了短路。
【答案】S1；S1S2；插头。
【分析】吹风机A的作用是吹出风，电热丝B的作用是产生热，只有A工作时吹出的风是冷风，A和B同时工作时吹出的是热风。
造成保险丝熔断和空气开关跳闸的原因是电流过大，而造成电流过大的原因有两个：一是总功率过大；二是短路。
【解答】解：（1）由图知，这是A和B组成的并联电路，S1在干路上，S2在B所在的支路上。
当S1闭合，S2断开时，电热丝B所在支路没有接通，只有吹风机A工作，吹出的是冷风；
当S1和S2都闭合时，吹风机A与电热丝B并联，两者同时工作，吹出的是热风；
（2）开关断开，说明电吹风内部电路根本无法接通，此时跳闸跟内部电路没有关系。当电吹风插头内部发生短路时，将插头插入插座，由于导线电阻很小，根据I＝可知，电流会很大，引起空气开关跳闸。
故答案为：S1；S1S2；插头。
【考点3 零线火线的辨别方法和测电笔的使用】
【典例3-1】（2022秋•盐湖区校级月考）如图是我校初三某学生正通过电视收看“二⼗⼤”开幕式，电视机正常⼯作时两端的电压为（ ）
A．36VB．1VC．220VD．110V
【答案】C
【分析】我国家庭电路的电压是 220V。
【解答】解：我国家庭电路的电压是 220V，所以电视机正常⼯作时两端的电压为220V。
故选：C。
【典例3-2】（2023•会昌县模拟）图甲所示的试电笔可辨别火线和零线，使氖管发光的是 火线 （选填“火线”或“零线”），小昊用测电笔检查家庭电路，电路乙中画“×”处表示该处断路，开关闭合后，用试电笔测试电路中的A点，试电笔氖管 会 （选填“会”或“不会”）发光。
【答案】火线；会。
【分析】用试电笔的笔尖接触火线或与火线相连的用电器，测电笔的氖管会发光。
【解答】解：试电笔笔体中有一氖泡，测试时如果氖泡发光，说明导线有电或为通路的火线。
从图中可以看出，零线开路了，开关闭合后，用试电笔测试电路中的A点，A点通过灯泡、开关与火线相连通，试电笔氖管会发光。
故答案为：火线；会。
【变式3-1】（2023•益阳）如图所示是上端有金属帽的试电笔的四种使用方法，其中使用方法正确的是（ ）
A．B．
C．D．
【答案】D
【分析】使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线。
【解答】解：A、使用测电笔时，手没有接触笔尾金属体，故A错误；
B、使用测电笔时，手接触笔尾金属体，也接触笔尖金属体，故B错误；
C、使用测电笔时，手接触笔尖金属体，故C错误；
D、使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，故D正确。
故选：D。
【变式3-2】（2023•崇明区一模）普通家庭照明电路电压是 220 伏，家庭中空调和电视机是 并联 （选填“串联”或“并联”）连接的。在家中每多使用一个用电器，其总电阻会 变小 （选填“变大”、“变小”或“不变”）。
【答案】220；并联；变小。
【分析】我国家庭电路电压为220V；
各家用电器之间只有并联，各家用电器才能正常工作，并且互不影响；
电阻并联相当于增大了导体的横截面积，据此判断电阻的变化。
【解答】解：我国家庭电路的电压为220V；
家庭中空调与电视机工作时互不影响，所以它们是并联的；
在家庭电路中，每多使用一个用电器，相当于电路的横截面积变大，故家中电路的总电阻变小。
故答案为：220；并联；变小。
【考点4 插座的构造与工作方式】
【典例4-1】（2023•海淀区校级三模）如图所示是家用的插线板，不按开关按钮时，插线板上的指示灯不发光，插孔不能提供工作电压；而按下开关按钮时，指示灯发光，插孔可以提供工作电压。如果指示灯损坏，不影响其它插孔的正常使用。下列说法正确的是（ ）
A．指示灯和每个插孔之间是串联的
B．开关按钮应安装在插线板的干路上
C．按下开关按钮，插线板工作时插孔L与N之间的电压是36V
D．按下开关按钮，将测电笔插入E孔后氖管会发光
【答案】B
【分析】三孔插座的接线规律是：左零、右火、上接地；火线与零线之间的电压是220V；
并联电路各用电器之间互不影响，串联电路的用电器互相影响。干路开关控制所有的用电器。据此分析。
【解答】解：A．由题意可知：“如果指示灯损坏，开关闭合时插孔也能正常通电”，说明指示灯和插座之间是并联的，故A错误；
B．由于指示灯和插座之间是并联的，且“插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压”，说明开关在干路上，故B正确；
C．家庭电路中电压是220V，按下开关按钮，插线板工作时插孔L与N之间的电压是220V，故C错误；
D．插线板插孔E与地线连接，是为了防止因用电器外壳漏电而发生触电事故，将测电笔插入E孔后氖管不会发光，故D错误；
故选：B。
【典例4-2】（2023•细河区模拟）如图所示插线板连接用电器情况，导线需要线径最大的是 ⑦ （填序号），因为在其他条件相同时导体的横截面积越大电阻 越小 。有金属外壳的用电器必须用三脚插头，保证外壳与 地线 连接。
【答案】⑦；越小；地线。
【分析】（1）影响电阻大小的因素是：材料、长度、横截面积、温度；
（2）有金属外壳的用电器必须用三脚插头，三脚插头的中间脚必须接地。
【解答】解：如图所示插线板连接用电器情况，导线需要线径最大的是⑦，因为在其他条件相同时导体的横截面积越大电阻越小；有金属外壳的用电器必须用三脚插头，保证外壳与地线连接。
故答案为：⑦；越小；地线。
【变式4-1】（2023•汉阳区校级模拟）小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线。小明认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了。如果按小明的说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是（ ）
A．用电器开关闭合时，外壳会带电，人接触外壳易触电
B．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时外壳才带电，人接触外壳易触电
C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D．用电器开关闭合时，会短路，造成电流过大，引起火灾
【答案】A
【分析】A插孔接地，通过三孔插头连接金属用电器的外壳，金属外壳如果漏电，地线把人体短路，不会发生触电事故，若A孔与B点连接起来，当零线断时，人与火线相连，会发生触电事故。
【解答】解：A孔与B点连接起来，当C点出现断路时，若用电器开关闭合，则用电器充当导线使零线与火线相连；或者漏电使金属外壳带电，由于没有与地线相连，人会通过金属外壳与火线相连，发生触电事故。
故选：A。
【变式4-2】（2023•淄川区二模）家庭电路中，电热水壶与电视机的连接方式是 并联 ，为了用电安全，电热水壶应选用 三 孔的插座。用电热水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路 短路 ，使空气开关跳闸。
【答案】并联；三；短路。
【分析】（1）在家庭电路中，各用电器工作时互不影响；在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；
（2）三线插头中间的插片是接地的，目的就是为了防止触电；
（3）空气开关跳闸是因为电路中电流过大，家庭电路中电流过大的原因：短路和总功率过大。
【解答】解：（1）家庭电路中，各用电器工作时互不影响，是并联连接；
（2）电热水壶等家用电器应使用三孔插座，当电热水壶的金属外壳漏电时，电流能通过地线流入大地，不会发生触电事故；
（6）用电水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路短路，电路电流过大，使空气开关跳闸。
故答案为：并联；三；短路。
1．（2023•攀枝花二模）如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（ ）
A．保险盒接法错误，保险盒应该安装在火线上
B．二孔插座接法错误，其左端导线应该接在零线上
C．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
D．开关和灯泡接法正确，开关接在零线上符合安全用电原则
【答案】D
【分析】（1）保险丝采用电阻率大、熔点低的铅锑合金制成，在电流过大时能自动切断电源，保险丝应该接在火线上；
（2）对于两孔插座：左零右火；
（3）对于三孔插座：左零右火上接地。有金属外壳的家用电器，要接地线，以防漏电时，人不会发生触电事故；
（4）控制电灯的开关应安装在火线与灯之间。
【解答】解：A、图中保险盒安装在零线上，这是错误的；保险盒应该接在火线上，一旦电流过大时，保险丝熔断后能断开火线，故A正确；
B、图中两孔插座的左端导线接在地线上，这是错误的，应该接在零线上，故B正确；
C、有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，危及人身安全，故C正确；
D、电灯开关安装在零线上，当开关断开时，灯泡与火线是连通的，人接触灯泡时容易发生触电，不符合安全常识，故D错误。
故选：D。
2．（2023•大连模拟）在家庭电路中，开关和电灯的接线正确的是（ ）
A．B．
C．D．
【答案】D
【分析】家庭电路中电灯的接法：电灯之间为并联，开关与灯泡串联，且开关要接在火线与灯泡之间。
【解答】解：
A、开关与灯泡并联，闭合开关后会造成电源短路，故A错误；
B、两灯泡串联在电路中，故B错误；
C、两灯泡串联在电路中，并且开关接在了灯泡与零线之间，故C错误；
D、两灯泡并联在电路中，工作时互不影响，开关接在灯泡与火线之间，故D正确。
故选：D。
3．（2023•曲江区校级模拟）如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔氖管均发光。若电路中只有一处故障，则（ ）
A．电热水壶所在电路的 B、D 间断路
B．电热水壶所在电路的 B、D 间短路
C．电路的 C、D 间导线断路
D．灯泡正常发光时，灯泡的两个接线柱都能使测电笔发光
【答案】C
【分析】正在烧水的电热水壶突然停止工作，但电灯仍正常发光，说明电路存在断路，根据电路故障现象分析电路故障原因。
【解答】解：正在烧水的电热水壶突然停止工作，但电灯仍正常发光，由于并联电路各支路互不影响，这说明电路存在断路，不是短路，故B错误；
灯泡正常发光时，灯泡的一个接线柱与火线相连，能使测电笔发光，另一个接线柱与零线相连，不能使测电笔发光，故D错误；
用试电笔分别测试插座的左、右孔，氖管均发光，说明插座的左右两孔与火线之间是接通的，即D点通过电热壶与火线相连，所以是C、D 间导线断路了，故A错误，C正确；
故选：C。
4．（2023•常州）如图所示的家庭电路中，正常发光的灯L突然熄灭，电工用测电笔分别测a、b、c、d四点，发现a、b两点氖管都发光，c、d两点氖管都不发光，若电路只有一处故障，则可能是（ ）
A．火线上熔丝断了B．开关S处断路
C．灯泡灯丝断了D．导线c、d间断路
【答案】C
【分析】家庭电路中火线和零线之间的电压是220V，火线和地线之间的电压是220V，地线和零线之间是0V；试电笔接触火线氖管发光，试电笔接触零线氖管不发光。
【解答】解：用试电笔测试火线上的a点时氖管发光，说明火线正常；测试火线上的b点时氖管发光，说明开关S正常；测试零线上的d点时氖管不发光，说明零线正常；用试电笔测试c点时，氖管不发光，说明c没有与火线相连，可能是灯泡灯丝断了，故C正确。
故选：C。
5．（2022秋•南海区校级月考）下列说法中正确的是（ ）
A．一节新干电池的电压是2V
B．人体的安全电压不高于36V
C．我国家庭电路的电压是200V
D．三节蓄电池串联的电压是4.5V
【答案】B
【分析】要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；一节铅蓄电池的电压是2V；家庭电路的电压为220V；动力电压为380V；对人体安全的电压为不高于36V。
串联电池组的总电压等于每节电池电压之和。
【解答】解：
A、一节新干电池的电压是1.5V，故A错误；
B、对人体来说，不高于36V的电压是安全的，故B正确；
C、我国家庭电路的电压是220V，故C错误；
D、1节蓄电池串联的电压是2V，三节蓄电池串联的电压是6V，故D错误。
故选：B。
6．（2023•安徽一模）下列说法中正确的是（ ）
A．龙卷风内部空气流速大，所以内部气体压强大
B．大卡车比小汽车质量大，所以惯性大
C．物体的内能增大，温度一定升高
D．试电笔在使用时，手一定不能触碰笔尾的金属体
【答案】B
【分析】（1）流体压强与流速的关系：流速越大，压强越小；流速越小，压强越大。
（2）惯性大小的唯一量度是物体的质量。
（3）物体的内能和质量、温度、状态有关。
（4）使用试电笔时，手要接触笔尾金属体。
【解答】解：A、龙卷风的实质是高速旋转的气流，当刮起龙卷风时，龙卷风内部的空气流动速度增大，压强减小，故A错误；
B、大卡车比小汽车质量大，所以惯性大，故B正确；
C、物体的内能增大，温度不一定升高，例如晶体的熔化过程吸收热量，内能增大，温度不变，故C错误；
D、试电笔在使用时，手要触碰笔尾的金属体，故D错误。
故选：B。
7．（2023•连云港模拟）下列生活中的物理现象描述正确的是（ ）
A．矫正近视眼，应戴凸透镜制成的眼镜
B．使用金属外壳的用电器时，一般要接三孔插座
C．秋天早晨出现的雾，这是汽化现象，需要吸热
D．煮菜时菜的温度升高是利用做功的方法来改变菜的内能
【答案】B
【分析】（1）矫正近视眼，应该佩戴合适度数的凹透镜。
（2）带金属外壳的家用电器一般要接地，使用三孔插座。
（3）物质从气态变成液态的过程叫液化，液化需要放热。
（4）改变物体内能的方式有两种：做功和热传递。
【解答】解：A、矫正近视眼，应该佩戴合适度数的凹透镜，故A错误；
B、使用金属外壳的用电器时，一般要接三孔插座，让金属外壳接地，故B正确；
C、秋天早晨出现的雾，这是汽化现象，需要放热，故C错误；
D、煮菜时菜的温度升高是利用热传递的方法来改变菜的内能，故D错误。
故选：B。
8．（2023•昌邑区模拟）做中餐时，由于靠近餐桌的三孔插座不够用，小华的爸爸决定将如图所示电火锅的三脚插头上的一个长脚掰断，插在两孔插座上使用，小华赶忙阻止。你认为小华阻止爸爸的原因是（ ）
A．不能将电火锅的金属外壳和大地相连
B．会造成家庭电路中的电流过大，空气开关跳闸
C．电火锅可以工作，没有安全隐患
D．会使两孔插座短路
【答案】A
【分析】（1）家庭电路中，带有金属外壳的用电器如果漏电，用电器的外壳和火线相连，人接触用电器外壳，会间接接触火线发生触电事故。
（2）空气开关“跳闸”是因为电路中电流过大。电路中电流过大有两种原因：一是电路中用电器的总功率过大，二是电路发生了短路。
【解答】解：ACD、电火锅使用三脚插头，上端的一脚和金属外壳相连，插入三孔插座时，金属外壳接地，可以防止因用电器外壳漏电而触电；如果把三脚插头插在两孔插座上，一旦金属外壳带电，当人接触时会发生触电事故，故A正确，CD错误；
B、家庭电路中两孔插座接入一个电火锅，不会造成家庭电路中的电流过大，也不会使两孔插座短路，故B错误。
故选：A。
9．（2023•菏泽三模）如图所示是小梦家的家庭电路简化图，由该电路可知a是 火线 （选填“零线”或“火线”）；灯泡L与插座Q是 并联 （选填“串联”或“并联”）的。
【答案】火线；并联
【分析】（1）根据图示可判断火线与零线；
（2）家庭电路中各个用电器是互不影响的，所以是并联的关系。
【解答】解：用电器的开关应该接在火线上，所以和开关相连的那根线是火线，即a 线是火线，b 线是零线；
并联电路互不影响，灯泡L与插座Q是互不影响的，所以是并联的关系。
故答案为：火线；并联。
10．（2023•徐州模拟）家庭电路中，各用电器应 并 联接在电路中；小林家中的四盏灯突然全部熄灭了，经检查，保险丝完好，用测电笔测试室内各处电路时氖管均发光，可能是 进户线零线断路 （选填“灯全部烧坏”“进户线零线断路”或“室内某处短路”）；排除故障后，若如图所示电能表的转盘在5min内转了300转，则这段时间内小林家中用电器的总功率为 1200 W。
【答案】并；进户线零线断路；1200
【分析】家庭电路中，用电器是并联的；
所有的灯突然全熄灭而检查保险装置发现没有跳闸，说明保险丝未熔断，不能是短路（短路会使电路中电流过大，烧断保险丝），只能是发生了断路，测电笔测室内火线与零线氖管都发光，说明各点与火线是连通的，故只可能是零线断了；
3000r/（kW•h）表示电路中用电器每消耗1kW•h的电能，电能表的转盘转3000转，据此求出这段时间内小明家中用电器消耗的电能，再利用P＝求该用电器的电功率。
【解答】解：在家庭电路中，各个用电器之间互不影响，是并联的；
四盏灯突然全部熄灭了，经检查，保险丝完好，这说明电路出现了断路现象；用测电笔测试室内各处电路时氖管均发光，这说明室内各处电路与火线之间是接通的，所以故障可能是进户线零线断路；
电能表转盘转300r时，用电器消耗的电能：W＝kW•h＝0.1kW•h；
该用电器的电功率：P＝＝＝1.2kW＝1200W。
故答案为：并；进户线零线断路；1200。
11．（2023秋•碑林区校级月考）小赵同学在整理物理笔记，请你帮他补充完整：我国家庭电路的电压是 220 V；教室里的一只日光灯正常工作的电流约0.18A，合 180 mA。
【答案】220；180
【分析】我国家庭电路的电压是220V；
1A＝1000mA，据此进行单位换算。
【解答】解：我国家庭电路的电压是220V；
因为1A＝1000mA，所以0.18A＝0.18×1000mA＝180mA。
故答案为：220；180。
12．（2023•平凉一模）如图所示，用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是 甲 （选填“甲”或“乙”）。在家庭电路中，为了防止触电事故的发生，应把用电器的开关安装在 火 （选填“火”或“零”）线上。
【答案】甲；火
【分析】（1）使用试电笔时，手必须接触笔尾金属体，不能接触笔尖金属体。
（2）家庭电路的开关必须接在火线上。
【解答】解：用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是甲。在家庭电路中，为了防止触电事故的发生，应把用电器的开关安装在火线上。
故答案为：甲；火。
13．（2023•吉安模拟）家庭装修中离不开插座安装，安装插座时需符合安全用电要求。如图所示，使用三孔插座时，①孔所接的导线与用电器的 金属外壳 相连，使用试电笔测试孔 ③ （选填“①”、“②”或“③”）时氖管发光。
【答案】金属外壳；③。
【分析】（1）带金属外壳的家用电器一定要接地。
（2）三孔插座的正确接法是“左零右火上接地”；试电笔接触火线时氖管就会发光，试电笔接触零线时氖管不会发光。
【解答】解：使用三孔插座时，①孔所接的导线与用电器的金属外壳相连，使用试电笔测试孔③时氖管发光；因为③孔是三孔插座与火线连通的插孔。
故答案为：金属外壳；③。
14．（2023秋•山丹县校级月考）根据安全用电的要求，完成家庭电路连接。
【答案】见解答图
【分析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
三孔插座的接法：上孔接地线、左孔接零线、右孔接火线。
【解答】解：灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
三孔插座的接法：上孔接地线、左孔接零线、右孔接火线。如下图所示：
相关试卷
初中物理苏科版九年级全册电功率第1课时练习： 这是一份初中物理苏科版九年级全册<a href="/wl/tb_c16915_t7/?tag_id=28" target="_blank">电功率第1课时练习</a>，文件包含152电功率第1课时考点解读原卷版docx、152电功率第1课时考点解读解析版docx等2份试卷配套教学资源，其中试卷共40页， 欢迎下载使用。
初中物理苏科版九年级全册电能表与电功练习： 这是一份初中物理苏科版九年级全册<a href="/wl/tb_c16916_t7/?tag_id=28" target="_blank">电能表与电功练习</a>，文件包含151电能表与电功考点解读原卷版docx、151电能表与电功考点解读解析版docx等2份试卷配套教学资源，其中试卷共38页， 欢迎下载使用。
初中物理人教版八年级下册7.2 弹力当堂检测题： 这是一份初中物理人教版八年级下册<a href="/wl/tb_c77645_t7/?tag_id=28" target="_blank">7.2 弹力当堂检测题</a>，共27页。试卷主要包含了弹力概念，弹簧测力计，弹簧测力计使用和读数，弹簧测力计在力的相互方面的应用等内容，欢迎下载使用。
