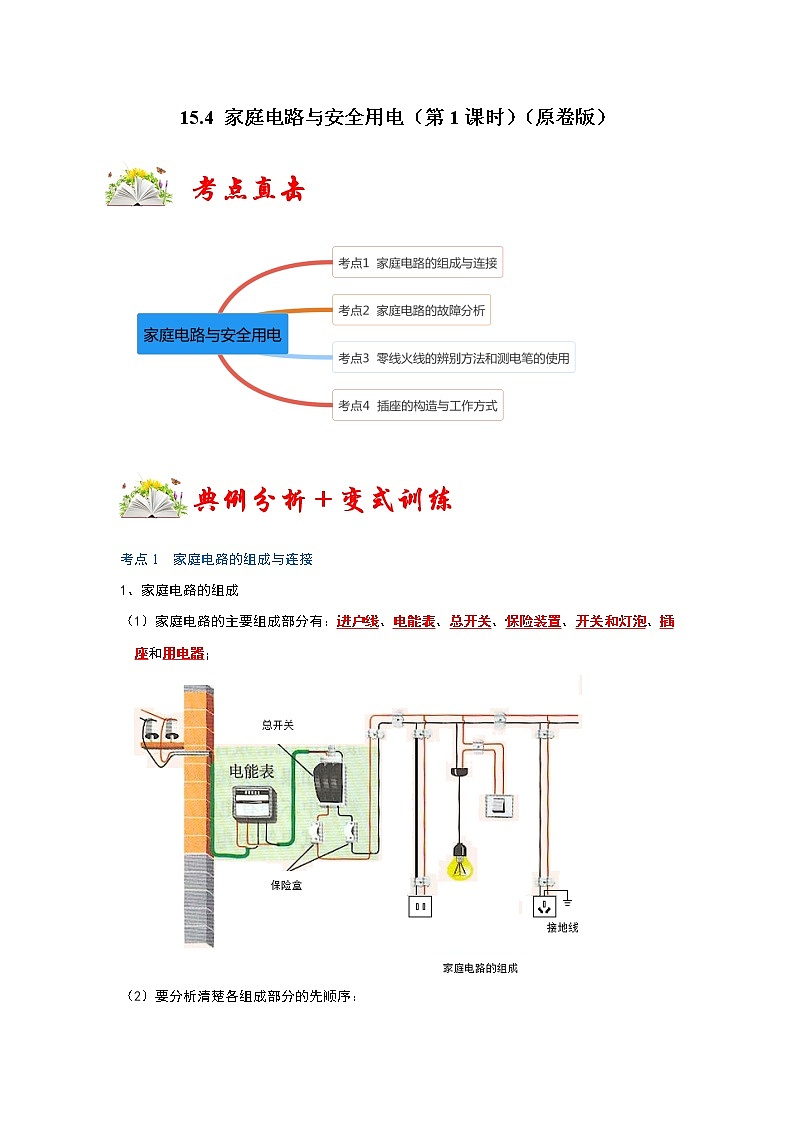

15.4 家庭电路与安全用电（第1课时）（原卷版）
考点直击



典例分析＋变式训练



考点1 家庭电路的组成与连接
1、家庭电路的组成
（1）家庭电路的主要组成部分有：进户线、电能表、总开关、保险装置、开关和灯泡、插座和用电器；

（2）要分析清楚各组成部分的先顺序：
为防止偷电事故，进户线首先要进电能表；为检修电路保险丝时安全，总开关要安装在保险丝前面；
（3）开关与所控制的灯泡是串联的；各用电器之间是并联的。
2、家庭电路的连接
（1）进户线：连接户外的供电电路的电线，一根是火线，另一根是零线，它们之间有220V的电压；
（2）电能表：测量用户在一段时间内消耗电能的仪器；
（3）总开关：能同时切断火线和零线，方便室内电路的安装和检修；
（4）保险丝：当电路中电流过大时，自动熔断并切断电源，起保护电路的作用，现在家庭多用空气开关来取代保险丝；
（5）插座与用电器：插座给可移动家用电器供电，插座并联在电路中，两孔插座右火左零，三孔插座右火左零上地，用电器是直接利用电能工作的器件，各用电器之间通常是并联的；
（6）开关与灯泡：开关与被控制的灯泡串联，为了安全，开关应接在火线与灯泡的尾部金属体之间。
注意：家庭电路中各用电器之间是并联的，开关与被控制的用电器是串联的。

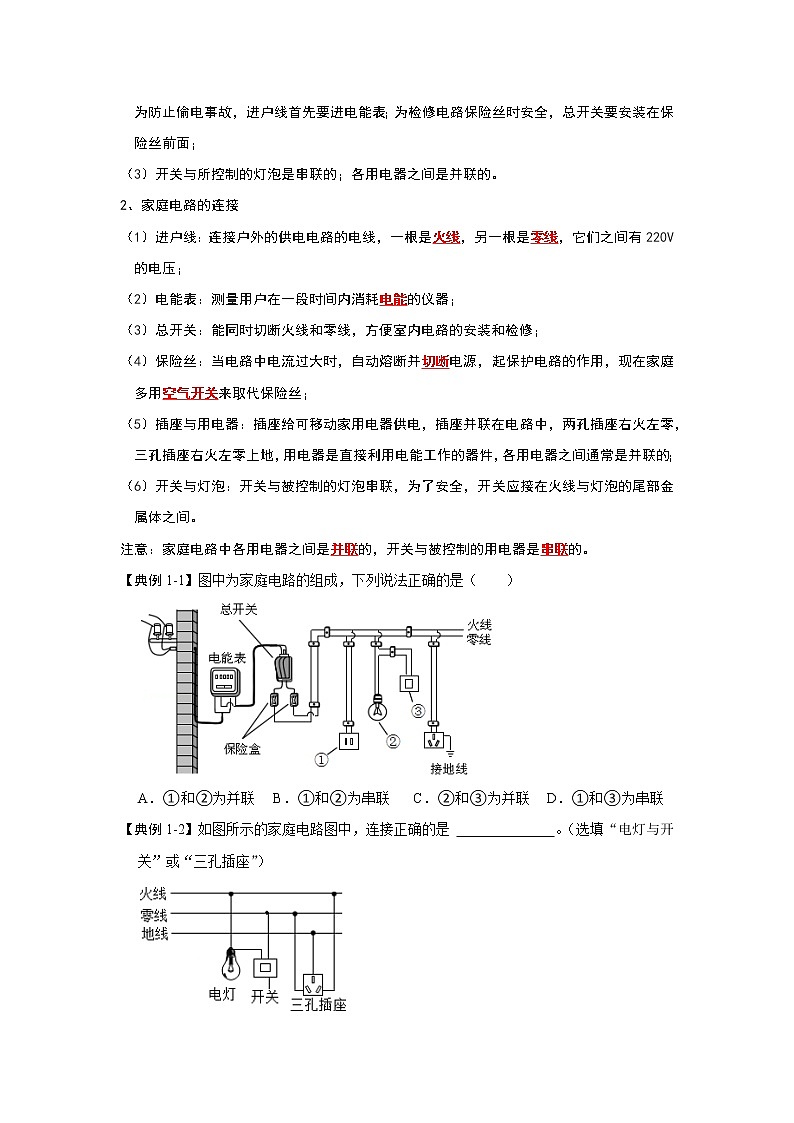

【典例1-1】图中为家庭电路的组成，下列说法正确的是（　　）

A．①和②为并联 B．①和②为串联 C．②和③为并联 D．①和③为串联
【典例1-2】如图所示的家庭电路图中，连接正确的是 　 　。（选填“电灯与开关”或“三孔插座”）

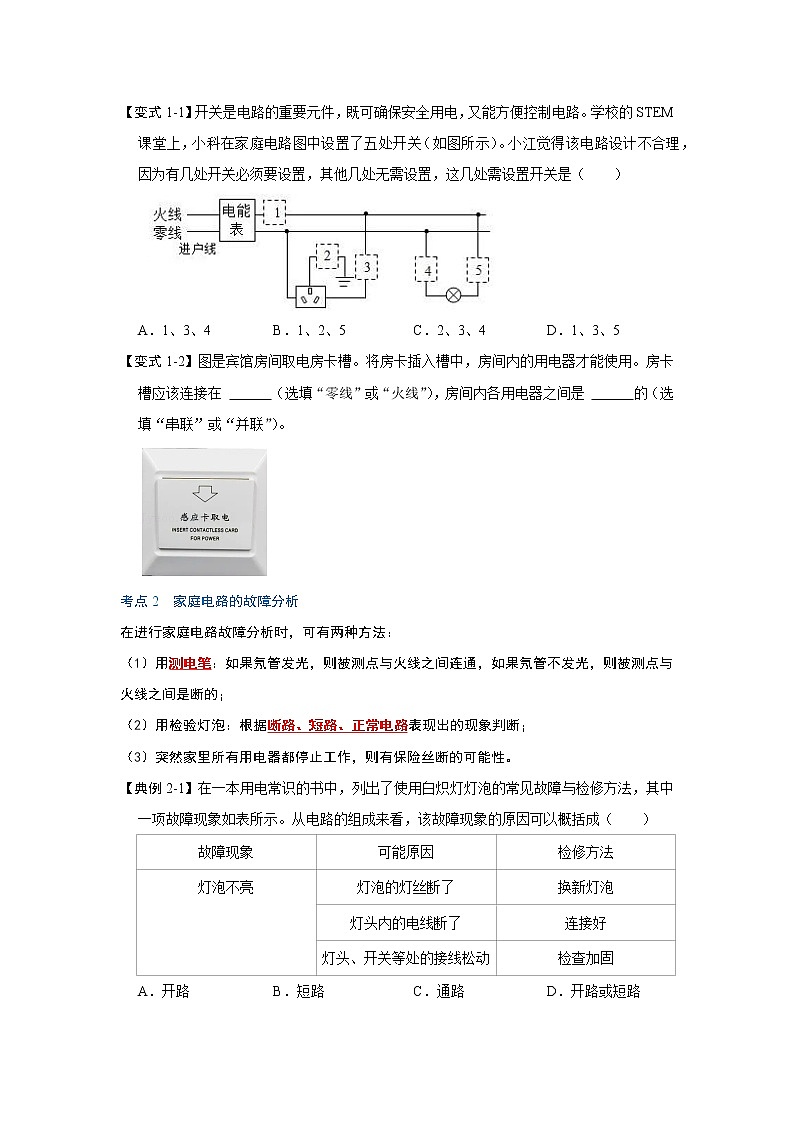

【变式1-1】开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关（如图所示）。小江觉得该电路设计不合理，因为有几处开关必须要设置，其他几处无需设置，这几处需设置开关是（　　）

A．1、3、4 B．1、2、5 C．2、3、4 D．1、3、5
【变式1-2】图是宾馆房间取电房卡槽。将房卡插入槽中，房间内的用电器才能使用。房卡槽应该连接在 　 　（选填“零线”或“火线”），房间内各用电器之间是 　 　的（选填“串联”或“并联”）。

考点2 家庭电路的故障分析
在进行家庭电路故障分析时，可有两种方法：
（1）用测电笔：如果氖管发光，则被测点与火线之间连通，如果氖管不发光，则被测点与火线之间是断的；
（2）用检验灯泡：根据断路、短路、正常电路表现出的现象判断；
（3）突然家里所有用电器都停止工作，则有保险丝断的可能性。
【典例2-1】在一本用电常识的书中，列出了使用白炽灯灯泡的常见故障与检修方法，其中一项故障现象如表所示。从电路的组成来看，该故障现象的原因可以概括成（　　）
故障现象
可能原因
检修方法
灯泡不亮
灯泡的灯丝断了
换新灯泡
灯头内的电线断了
连接好
灯头、开关等处的接线松动
检查加固
A．开路 B．短路 C．通路 D．开路或短路
【典例2-2】在家庭电路中，为了用电安全，控制用电器的开关要连接在 　 　线和用电器之间。在如图所示的电路中，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是 　 　。

【变式2-1】在综合实践活动中，小明用测电笔来判断家里电灯的开关是接在火线上还是接在零线上，闭合开关，灯泡正常发光，用测电笔分别检测开关的两个接线柱，发现氖管两次都发光，根据此现象（　　）
A．可以确定，开关接在火线上
B．可以确定，开关接在零线上
C．无法确定开关接在火线上还是零线上
D．需断开开关，再检测这两个接线柱才能判断接在火线上还是零线上
【变式2-2】如图甲所示的电路中，开关S1　 　（填“能”或“不能”）实现对灯L1的控制，该电路存在的安全隐患是 　 　。如图乙所示，在进户线的干路上串联一个标有“220V 44W”的灯L2，只闭合开关S2时发现L1不亮，L2正常发光，说明L1所在支路 　　；若此时用试电笔接触A点，氖管 　 　（填“会”或“不会”）发光。

考点3 零线火线的辨别方法和测电笔的使用
1、零线火线的辨别方法
（1）家庭电路的电压是220V，其中火线与大地之间是220V，火线与零线之间是220V，零线与大地之间是0V；在我国家庭电路的工作电压都是220V，在其他某些国家不是；
（2）用测电笔检验，如果测电笔氖管发光则被测线是火线，如果测电笔氖管不发光则被测线是零线。
2、测电笔的使用
（1）测电笔的用途：用来辨别火线和零线；
（2）测电笔的结构：笔尖、电阻、氖管、弹簧、笔卡（或笔部金属体）；
（3）测电笔的使用方法：笔尖接触被测导线，手接触尾部金属体；
注意：掌握测电笔的正确使用，手一定接触笔尾金属体，手一定不能接触笔尖金属体。
【典例3-1】如图所示是检测电路故障时使用的测电笔内部构造图，下列关于测电笔的说法正确的是（　　）

A．测电笔中的高电阻可以用铁丝代替
B．氖管发光时测电笔接触的是火线
C．使用测电笔时手只能接触绝缘体
D．氖管发光时没有电流通过人体
【典例3-2】家庭电路中零线与火线之间的电压为　 　V，各用电器之间连接方式是 　 　，三线插头上端的插脚更长，是为了保证插头插入插座时使用电器的 　 　与地线相连。
【变式3-1】如图所示，试电笔是用来鉴别 　 　；图中a为电阻、b为氖管，笔中的电阻与氖管的连接方式是 　 　（选填“串联”或“并联”）；该电阻的阻值很 　 　（选填“大”或“小”），图中正确的握法有 　 　（选填“甲”或“乙”）。

【变式3-2】下列数据中，符合实际情况的是（　　）
A．我国家庭电路的电压一般是220V B．一名普通中学生的质量约300kg
C．人体感觉最舒适的温度约为37℃ D．成年人正常步行的速度约2m/s
考点4 插座的构造与工作方式
（1）分类：按是否移动可分为固定插座和移动插座；按孔的数量分为双孔插座和三孔插座．插排是多个插座的组合；
（2）接法：右孔接火线、左孔接零线、上孔接地线（右火左零上地）；
（3）三孔插座配合三脚插头使用的，三脚插头的第三个脚与用电器的金属外壳相连，三孔插座的第三个孔与大地相连，这样在使用的时候就把用电器的金属外壳与大地相连通，避免用电器一旦漏电时使人发生触电事故；
（4）三脚插头的第三个脚比另外两个长，这样在插入时先把用电器外壳与大地接通，拨出时后把用电器外壳与大地分离，更加安全。
【典例4-1】如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，如图中接线情况正确的是（　　）

A． B． C． D．
【典例4-2】如图所示，控制灯泡的开关要接在 　 　（选填“1”或“2”）处。将电水壶的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的 　 　（选填“火”“零”或“地”）线相连，以防止外壳带电时，对人造成伤害。

【变式4-1】小明在家中使用插线板时发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时，如果指示灯损坏，插孔也能提供工作电压。图中，开关、指示灯和插孔的连接方式，既能满足控制要求，又符合安全用电原则的是（　　）
A． B．
C． D．
【变式4-2】如图所示，是家庭电路的三孔插座，其中①孔应与 　 　相连（选填“火线”、“零线”或“地线”）。

课堂巩固训练



一、选择题。
1．（2022•碑林区校级一模）如图所示是简化后的家庭电路的接线电路图，由该图可知（　　）
A．控制照明灯的开关可以和灯相互交换位置
B．当有人触电时空气开关会“跳闸”
C．将测电笔插入两孔插座的右孔中，氖管不发光
D．电路中每多一个用电器，工作电路的总电阻变小
2．（2022•武清区二模）将电灯、开关和插座接入家庭电路中，如图中完全正确的是（　　）
A． B．
C． D．
3．（2022•冠县二模）如图是一个带有开关、指示灯和多个插座的接线板。如果指示灯损坏，闭合开关插座上的用电器仍可工作。小明发现每当接线板的插头插入家庭电路中，闭合接线板上的开关时，总出现“跳闸”现象。关于“跳闸”原因和接线板中的电路连接，下列说法中正确的是（　　）

A．“跳闸”的原因是接线板中的电路发生了断路
B．“跳闸”的原因是接线板中的电路发生了短路
C．板上的多个插座与指示灯串联
D．线板上的开关与指示灯并联
4．（2022•岱岳区三模）关于家庭电路和安全用电，下列说法正确的是（　　）
A．低于220V的电压对人体来说都是安全的
B．空气开关跳闸后，应查出故障并排除后，再合上
C．当家庭电路起火时，应先灭火再断开电路
D．使用试电笔时手指接触笔尖
5．（2022•武汉模拟）如图是武汉某同学家的家庭电路的部分电路图，下列说法中正确的是（ ）

A．家庭电路中保险丝的连接在干路零线上，使用电压是220V，频率是50Hz
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
6．（2021秋•滦州市期末）用测电笔辨别火线与零线时，下列图中正确的操作方法是（　　）
A．①② B．①③ C．②④ D．①④
7．（2022•石家庄模拟）小明吃火锅时，由于三孔插座不够用，小明决定将电火锅三脚插头上最长的一个金属脚掰弯，插在两孔插座上使用，小华立刻阻止，因为长脚掰弯使用会造成（　　）
A．家庭电路中的电流过大，空气开关跳闸
B．电火锅不能正常工作
C．电火锅的金属外壳和地线断开，可能有触电危险
D．两孔插座断路，不能再继续使用
8．（2022•绵阳模拟）如图所示是生活中常见的六孔插线板，使用中时发现：只有开关闭合时，指示灯才能发光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压；插孔工作供电时互不影响。则开关、指示灯、插孔的连接方式分析正确的是（　　）

A．插孔与插孔之间是并联 B．插孔与开关之间是并联
C．插孔与指示灯之间是串联 D．开关与指示灯之间是并联
二、填空题。
9．（2022•徐州模拟）如图是常见的家庭电路.从图中发现：电灯与插座 　并联　（选填“串联”或“并联”），电灯的开关需安装在 　火线　（选填“火线”或“零线”）上。

10．（2022•黑龙江）如图所示的家庭电路，两虚线框中连入了电灯和开关，则方框 　 　中为开关；闭合开关后，发现电灯不亮，使用试电笔测试a、b、c三点时试电笔的氖管均发光，测试d点时试电笔的氖管不发光，则该电路的故障为 　 　。

11．（2022•苏州模拟）我国家庭电路的电压为 　　V，丝绸摩擦过的有机玻璃棒因 　 　（选填“失去”或“得到”）电子从而带上 　 　电.
12．（2022•烟台）在家庭电路中，电灯、电视机、空调等各种用电器之间的连接方式是 　 　，为了防止触电事故的发生，应该把用电器的开关安装在 　 　（选填“火线”或“零线”）上。如图所示，用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是 　 　（选填“甲”或“乙”）。

三、作图题。
13．（2022•尤溪县模拟）如图所示，这是小明家客厅的部分家庭电路，在遵守安全用电原则的前提下，请用笔画线代替导线把三孔插座和带有开关的电灯分别正确接入家庭电路中。

14．（2021秋•松山区期末）请用笔画线代替导线将螺口灯和开关接入电路，将三孔插座连入电路，要求符合安全用电原则。


15.4 家庭电路与安全用电（第1课时）（解析版）
考点直击



典例分析＋变式训练



考点1 家庭电路的组成与连接
1、家庭电路的组成
（1）家庭电路的主要组成部分有：进户线、电能表、总开关、保险装置、开关和灯泡、插座和用电器；

（2）要分析清楚各组成部分的先顺序：
为防止偷电事故，进户线首先要进电能表；为检修电路保险丝时安全，总开关要安装在保险丝前面；
（3）开关与所控制的灯泡是串联的；各用电器之间是并联的。
2、家庭电路的连接
（1）进户线：连接户外的供电电路的电线，一根是火线，另一根是零线，它们之间有220V的电压；
（2）电能表：测量用户在一段时间内消耗电能的仪器；
（3）总开关：能同时切断火线和零线，方便室内电路的安装和检修；
（4）保险丝：当电路中电流过大时，自动熔断并切断电源，起保护电路的作用，现在家庭多用空气开关来取代保险丝；
（5）插座与用电器：插座给可移动家用电器供电，插座并联在电路中，两孔插座右火左零，三孔插座右火左零上地，用电器是直接利用电能工作的器件，各用电器之间通常是并联的；
（6）开关与灯泡：开关与被控制的灯泡串联，为了安全，开关应接在火线与灯泡的尾部金属体之间。
注意：家庭电路中各用电器之间是并联的，开关与被控制的用电器是串联的。
【典例1-1】图中为家庭电路的组成，下列说法正确的是（　　）

A．①和②为并联 B．①和②为串联 C．②和③为并联 D．①和③为串联
【答案】A。
【解答】解：
AB、①是两孔插座，②是灯泡，是并联在电路中的，故A正确、B错误；
C、灯泡与开关是串联在电路中的，故C错误；
D、①是插座、③是灯泡的控制开关，二者不是串联，故D错误。
故选：A。
【典例1-2】如图所示的家庭电路图中，连接正确的是 　三孔插座　。（选填“电灯与开关”或“三孔插座”）

【答案】三孔插座。
【解答】解：家庭电路中，开关控制用电器时，开关一定要接在火线和用电器之间，既能控制用电器，又能保证使用的安全性，如图所示，开关接在零线上，是错误的接法；
三孔插座的左孔接零线，右孔接火线，上孔接地线，由图可知，三孔插座的连接是正确的。
故答案为：三孔插座。
【变式1-1】开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关（如图所示）。小江觉得该电路设计不合理，因为有几处开关必须要设置，其他几处无需设置，这几处需设置开关是（　　）

A．1、3、4 B．1、2、5 C．2、3、4 D．1、3、5
【答案】D。
【解答】解：在家庭电路中，电路的总开关应该接在干路中，在电能表之后，故1合理；
三孔插座中，中间的孔接地，不要开关控制，故2是不合理的；
三孔插座的右孔接的是火线，开关3控制的是火线，故3合理；
控制灯泡的开关应该接在火线和灯泡之间，不能接在零线与灯泡之间，故4不合理，5合理。
综上所述，需设置开关的是1、3、5。
故选：D。
【变式1-2】图是宾馆房间取电房卡槽。将房卡插入槽中，房间内的用电器才能使用。房卡槽应该连接在 　火线　（选填“零线”或“火线”），房间内各用电器之间是 　并联　的（选填“串联”或“并联”）。

【答案】火线；并联。
【解答】解：（1）房卡槽相当于电路中的开关，应该连接在火线上，这样在断开开关时，用电器不会带电；
（2）房间内各用电器工作时互不影响，所以它们之间是并联的。
故答案为：火线；并联。
考点2 家庭电路的故障分析
在进行家庭电路故障分析时，可有两种方法：
（1）用测电笔：如果氖管发光，则被测点与火线之间连通，如果氖管不发光，则被测点与火线之间是断的；
（2）用检验灯泡：根据断路、短路、正常电路表现出的现象判断；
（3）突然家里所有用电器都停止工作，则有保险丝断的可能性。
【典例2-1】在一本用电常识的书中，列出了使用白炽灯灯泡的常见故障与检修方法，其中一项故障现象如表所示。从电路的组成来看，该故障现象的原因可以概括成（　　）
故障现象
可能原因
检修方法
灯泡不亮
灯泡的灯丝断了
换新灯泡
灯头内的电线断了
连接好
灯头、开关等处的接线松动
检查加固
A．开路 B．短路 C．通路 D．开路或短路
【答案】A。
【解答】解：灯泡的灯丝断了、灯头内的电线断了、灯头、开关等处的接线松了，都会造成电路不通，均为开路。
故选：A。
【典例2-2】在家庭电路中，为了用电安全，控制用电器的开关要连接在 　火　线和用电器之间。在如图所示的电路中，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是 　ab之间断路　。

【答案】火；ab之间断路。
【解答】解：（1）为了用电安全，在家庭电路中，开关应接在火线和家用电器之间；
（2）闭合开关后，发现电灯不亮，说明电路中有断路故障；用试电笔测试b、c、d三点，氖管都发光，这说明从火线→d→c→b点之间的电路都是完好的，没有断路；而试电笔测试a点时，氖管不发光，说明b点到零线之间的导线出现断路，即a、b之间某处断路。
故答案为：火；ab之间断路。
【变式2-1】在综合实践活动中，小明用测电笔来判断家里电灯的开关是接在火线上还是接在零线上，闭合开关，灯泡正常发光，用测电笔分别检测开关的两个接线柱，发现氖管两次都发光，根据此现象（　　）
A．可以确定，开关接在火线上
B．可以确定，开关接在零线上
C．无法确定开关接在火线上还是零线上
D．需断开开关，再检测这两个接线柱才能判断接在火线上还是零线上
【答案】A。
【解答】解：闭合开关，灯泡正常发光，用测电笔分别检测开关的两个接线柱，发现氖管两次都发光，这说明开关的两个接线柱接在了灯泡与火线之间，故可以确定开关在火线上，故A正确。
故选：A。
【变式2-2】如图甲所示的电路中，开关S1　能　（填“能”或“不能”）实现对灯L1的控制，该电路存在的安全隐患是 　易触电　。如图乙所示，在进户线的干路上串联一个标有“220V 44W”的灯L2，只闭合开关S2时发现L1不亮，L2正常发光，说明L1所在支路 　短路　；若此时用试电笔接触A点，氖管 　不会　（填“会”或“不会”）发光。

【答案】能；易触电；短路；不会。
【解答】解：根据甲图可知，S1与L1串联，能控制此灯，但是接到了零线与灯泡之间不符合安全用电原则，容易在检修和更换灯泡时触电；
根据乙图可知，若灯L2正常发光，则说明实际电压等于额定电压，由此可以说明灯L1处短路；若此时用测电笔接触A点，由于与零线相通，则氖管不发光。
故答案为：能；易触电；短路；不会。
考点3 零线火线的辨别方法和测电笔的使用
1、零线火线的辨别方法
（1）家庭电路的电压是220V，其中火线与大地之间是220V，火线与零线之间是220V，零线与大地之间是0V；在我国家庭电路的工作电压都是220V，在其他某些国家不是；
（2）用测电笔检验，如果测电笔氖管发光则被测线是火线，如果测电笔氖管不发光则被测线是零线。
2、测电笔的使用
（1）测电笔的用途：用来辨别火线和零线；
（2）测电笔的结构：笔尖、电阻、氖管、弹簧、笔卡（或笔部金属体）；
（3）测电笔的使用方法：笔尖接触被测导线，手接触尾部金属体；
注意：掌握测电笔的正确使用，手一定接触笔尾金属体，手一定不能接触笔尖金属体。
【典例3-1】如图所示是检测电路故障时使用的测电笔内部构造图，下列关于测电笔的说法正确的是（　　）

A．测电笔中的高电阻可以用铁丝代替
B．氖管发光时测电笔接触的是火线
C．使用测电笔时手只能接触绝缘体
D．氖管发光时没有电流通过人体
【答案】B。
【解答】解：A、在使用测电笔时，测电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时测电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，而铁丝的电阻很小，不能起到保护人体安全的作用，所以不能用铜丝代替测电笔中的高电阻，故A错误；
B、当测电笔笔尖导线时，使氖管发光的是火线，氖管不发光时说明接触的是零线，故B正确；
C、手不要接触测电笔前端的金属体，必须接触测电笔末端的金属体，不是绝缘体，故C错误；
D、在使用测电笔时，测电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时测电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，故D错误。
故选：B。
【典例3-2】家庭电路中零线与火线之间的电压为 　220　V，各用电器之间连接方式是 　并联　，三线插头上端的插脚更长，是为了保证插头插入插座时使用电器的 　外壳　与地线相连。
【答案】220；并联；外壳。
【解答】解：（1）家庭电路中的火线与零线之间的电压为220V。
（2）家庭电路电压是220V，各家用电器的额定电压也是220V，各家用电器并联在电路中，各家用电器能正常工作，并且互不影响。
（3）稍长些的脚是把用电器的外壳与大地相连接，而且脚稍长一些可保证在插入插座和拔出插座时更安全。
故答案为：220；并联；外壳。
【变式3-1】如图所示，试电笔是用来鉴别 　火线与零线　；图中a为电阻、b为氖管，笔中的电阻与氖管的连接方式是 　串联　（选填“串联”或“并联”）；该电阻的阻值很 　大　（选填“大”或“小”），图中正确的握法有 　乙　（选填“甲”或“乙”）。

【答案】火线与零线；串联；大；乙。
【解答】解：
试电笔是用来鉴别火线与零线；当用测电笔测火线时，电流需要经过人体，所以电流应该很小，因此电阻需要很大，故应该将高阻值电阻串联在电路中，从而使通过人体的电流很小；
测电笔在使用时要用手与尾部的金属体相接触，所以甲图测电笔接触火线或零线，氖管都不发光，使用方法是错误的；乙图的使用方法是正确的。
故答案为：火线与零线；串联；大；乙。
【变式3-2】下列数据中，符合实际情况的是（　　）
A．我国家庭电路的电压一般是220V B．一名普通中学生的质量约300kg
C．人体感觉最舒适的温度约为37℃ D．成年人正常步行的速度约2m/s
【答案】A。
【解答】解：A、我国家庭电路的电压是220V，故A符合实际；
B、一个中学生的质量约为50kg，故B不符合实际；
C、人感觉舒适的环境温度在25℃左右，故C不符合实际；
D、人正常步行的速度约为1.1m/s，故D不符合实际。
故选：A。
考点4 插座的构造与工作方式
（1）分类：按是否移动可分为固定插座和移动插座；按孔的数量分为双孔插座和三孔插座．插排是多个插座的组合；
（2）接法：右孔接火线、左孔接零线、上孔接地线（右火左零上地）；
（3）三孔插座配合三脚插头使用的，三脚插头的第三个脚与用电器的金属外壳相连，三孔插座的第三个孔与大地相连，这样在使用的时候就把用电器的金属外壳与大地相连通，避免用电器一旦漏电时使人发生触电事故；
（4）三脚插头的第三个脚比另外两个长，这样在插入时先把用电器外壳与大地接通，拨出时后把用电器外壳与大地分离，更加安全。
【典例4-1】如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，如图中接线情况正确的是（　　）

A． B． C． D．
【答案】C。
【解答】解：插座是三孔插座，上面的一孔接入黄绿色地线，左孔接入蓝色零线，右孔接入红色火线。
故选：C。
【典例4-2】如图所示，控制灯泡的开关要接在 　1　（选填“1”或“2”）处。将电水壶的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的 　地　（选填“火”“零”或“地”）线相连，以防止外壳带电时，对人造成伤害。

【答案】1；地。
【解答】解：控制灯泡的开关要接在火线与灯泡之间，即1处；
将电水壶的三脚插头插入三孔插座中，电水壶的金属外壳与插座中的地线相连，这样即使金属外壳带电，电流也会通过地线导入大地，防止触电事故的发生。
故答案为：1；地。
【变式4-1】小明在家中使用插线板时发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时，如果指示灯损坏，插孔也能提供工作电压。图中，开关、指示灯和插孔的连接方式，既能满足控制要求，又符合安全用电原则的是（　　）
A． B．
C． D．
【答案】A。
【解答】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全；插座的接法是左孔接零线、右孔接火线、上孔接地线；根据选项可知，A正确。
故选：A。
【变式4-2】如图所示，是家庭电路的三孔插座，其中①孔应与 　地线　相连（选填“火线”、“零线”或“地线”）。

【答案】地线。
【解答】解：三孔插座的接法是：上面的孔接地线，左面的孔接零线，右面的孔接火线，故其中①孔应与地线相连。
故答案为：地线。
课堂巩固训练



一、选择题。
1．（2022•碑林区校级一模）如图所示是简化后的家庭电路的接线电路图，由该图可知（　　）
A．控制照明灯的开关可以和灯相互交换位置
B．当有人触电时空气开关会“跳闸”
C．将测电笔插入两孔插座的右孔中，氖管不发光
D．电路中每多一个用电器，工作电路的总电阻变小
【答案】D。
【解答】解：
A、控制灯泡的开关要接在灯泡和火线之间，其位置不能互换，故A错误；
B、空气开关在电路短路和用电器的总功率过大时切断电路，人体触电时电流较小，空气开关一般不会断开，故B错误；
C、将测电笔插入两孔插座的右孔中，右孔与火线相连，氖管发光，故C错误；
D、电路中每多一个用电器，相当于并联了一个电阻，则工作电路的总电阻变小，故D正确。
故选：D。
2．（2022•武清区二模）将电灯、开关和插座接入家庭电路中，如图中完全正确的是（　　）
A． B．
C． D．
【答案】C。
【解答】解：电灯的开关要接在火线和灯泡之间；插座的三孔要按照“左零右火上接地”的原则，故C正确。
故选：C。
3．（2022•冠县二模）如图是一个带有开关、指示灯和多个插座的接线板。如果指示灯损坏，闭合开关插座上的用电器仍可工作。小明发现每当接线板的插头插入家庭电路中，闭合接线板上的开关时，总出现“跳闸”现象。关于“跳闸”原因和接线板中的电路连接，下列说法中正确的是（　　）

A．“跳闸”的原因是接线板中的电路发生了断路
B．“跳闸”的原因是接线板中的电路发生了短路
C．板上的多个插座与指示灯串联
D．线板上的开关与指示灯并联
【答案】B。
【解答】解：
AB、“跳闸”的原因是接线板中的电路发生了短路，造成电路电流过大，而不是电路断路，故A错误，B正确；
C、接线板上的多个插座与指示灯互不影响，所以它们是并联的，故C错误；
D、接线板上的开关与指示灯应该是串联的，故D错误。
故选：B。
4．（2022•岱岳区三模）关于家庭电路和安全用电，下列说法正确的是（　　）
A．低于220V的电压对人体来说都是安全的
B．空气开关跳闸后，应查出故障并排除后，再合上
C．当家庭电路起火时，应先灭火再断开电路
D．使用试电笔时手指接触笔尖
【答案】B。
【解答】解：A、一般来说，不高于36V的电压对人体才是安全的，故A错误；
B、空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大，应查出故障并排除后，再合上，故B正确；
C、家庭电路起火时，应先断开电路，再用适当的方法灭火，故C错误；
D、在使用试电笔时，应用手接触笔尾的金属体，用笔尖接触导线，手指不能碰到笔尖的金属体，故D错误。
故选：B。
5．（2022•武汉模拟）如图是武汉某同学家的家庭电路的部分电路图，下列说法中正确的是（ ）

A．家庭电路中保险丝的连接在干路零线上，使用电压是220V，频率是50Hz
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
【答案】B。
【解答】解：A、为了用电安全，保险丝接在火线上，故A错误；
B、开关控制灯泡时，开关要接在灯泡和火线之间，故丁图的说法是正确的，故B正确；
C、对于两孔插座是：左零右火；故C错误；
D、据图可知，M处于火线上，所以用试电笔正确接触M点时，氖管会发光，故D错误；
故选：B。
6．（2021秋•滦州市期末）用测电笔辨别火线与零线时，下列图中正确的操作方法是（　　）
A．①② B．①③ C．②④ D．①④
【答案】B。
【解答】解：在使用测电笔时，手不要接触测电笔前端的金属体，手必须接触测电笔末端的金属体，使电源、测电笔、人体和大地之间形成通路，故①③是正确的测量方法。
故选：B。
7．（2022•石家庄模拟）小明吃火锅时，由于三孔插座不够用，小明决定将电火锅三脚插头上最长的一个金属脚掰弯，插在两孔插座上使用，小华立刻阻止，因为长脚掰弯使用会造成（　　）
A．家庭电路中的电流过大，空气开关跳闸
B．电火锅不能正常工作
C．电火锅的金属外壳和地线断开，可能有触电危险
D．两孔插座断路，不能再继续使用
【答案】C。
【解答】解：家庭电路中两孔插座接入一个电火锅，不会造成家庭电路中的电流过大，也不会使两孔插座短路；
电火锅使用三脚插头，上端的一脚和金属外壳相连，插入三孔插座时，金属外壳接地，可以防止因用电器外壳漏电而触电；如果把三脚插头插在两孔插座上，电火锅的金属外壳和地线断开，一旦金属外壳带电，当人接触时会发生触电事故；故C正确，ABD错误。
故选：C。
8．（2022•绵阳模拟）如图所示是生活中常见的六孔插线板，使用中时发现：只有开关闭合时，指示灯才能发光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压；插孔工作供电时互不影响。则开关、指示灯、插孔的连接方式分析正确的是（　　）

A．插孔与插孔之间是并联 B．插孔与开关之间是并联
C．插孔与指示灯之间是串联 D．开关与指示灯之间是并联
【答案】A。
【解答】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座；如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联的，开关接在干路中；插孔工作供电时互不影响，这说明插孔之间是并联的；综上所述，A正确，BCD错误。
故选A。
二、填空题。
9．（2022•徐州模拟）如图是常见的家庭电路.从图中发现：电灯与插座 　并联　（选填“串联”或“并联”），电灯的开关需安装在 　火线　（选填“火线”或“零线”）上。

【答案】并联；火线。
【解答】解：在家庭电路中，插座是为了方便可移动的家用电器的使用设置的，家庭电路的用电器工作时，互不影响，所以电灯与插座之间是并联的；
家庭电路中，开关控制电灯时，为了用电的安全，开关应接在火线与灯泡之间，这样既能控制电灯，又能在更换灯泡时，断开开关，切断火线，避免触电事故的发生。
故答案为：并联；火线。
10．（2022•黑龙江）如图所示的家庭电路，两虚线框中连入了电灯和开关，则方框 　乙　中为开关；闭合开关后，发现电灯不亮，使用试电笔测试a、b、c三点时试电笔的氖管均发光，测试d点时试电笔的氖管不发光，则该电路的故障为 　cd之间断路　。

【答案】乙；cd之间断路。
【解答】解：开关应接在灯与火线之间，因此开关应接在乙处；
使用试电笔测试a、b、c三点时试电笔的氖管均发光，说明这三处都有电流通过，测试d点时试电笔的氖管不发光，说明故障为cd之间断路。
故答案为：乙；cd之间断路。
11．（2022•苏州模拟）我国家庭电路的电压为 　220　V，丝绸摩擦过的有机玻璃棒因 　失去　（选填“失去”或“得到”）电子从而带上 　正　电.
【答案】220；失去；正。
【解答】解：我国家庭电路的电压为220V；
丝绸和玻璃棒摩擦，因为玻璃棒上的电子转移到丝绸上，玻璃棒失去电子带正电。
故答案为：220；失去；正。
12．（2022•烟台）在家庭电路中，电灯、电视机、空调等各种用电器之间的连接方式是 　并联　，为了防止触电事故的发生，应该把用电器的开关安装在 　火线　（选填“火线”或“零线”）上。如图所示，用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是 　甲　（选填“甲”或“乙”）。

【答案】并联；火线；甲。
【解答】解：（1）家庭电路中，电灯、电视机、空调等各种用电器之间的使用要互不影响，所以它们要并联；
（2）把用电器的开关安装在火线上，这样，当开关断开时，用电器就与火线断开了，可以防止触电事故的发生，确保安全；
（3）用测电笔辨别火线、零线时，手要接触笔尾金属体，这样，让火线通过测电笔（高电阻、氖管等）、人体与大地构成通路，有微弱电流通过测电笔，测电笔的氖管才会发光，故图甲是正确的；若按图乙的方式使用，检测火线、零线氖管均不发光。
故答案为：并联；火线；甲。
三、作图题。
13．（2022•尤溪县模拟）如图所示，这是小明家客厅的部分家庭电路，在遵守安全用电原则的前提下，请用笔画线代替导线把三孔插座和带有开关的电灯分别正确接入家庭电路中。

【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡，然后回到零线上，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示：

14．（2021秋•松山区期末）请用笔画线代替导线将螺口灯和开关接入电路，将三孔插座连入电路，要求符合安全用电原则。

【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
（2）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线。如图所示：
