2023年江苏省泰州市中考物理模拟训练卷9（解析版）
展开
这是一份2023年江苏省泰州市中考物理模拟训练卷9（解析版），共25页。试卷主要包含了单选题，填空题，作图题，计算题，实验探究题等内容，欢迎下载使用。

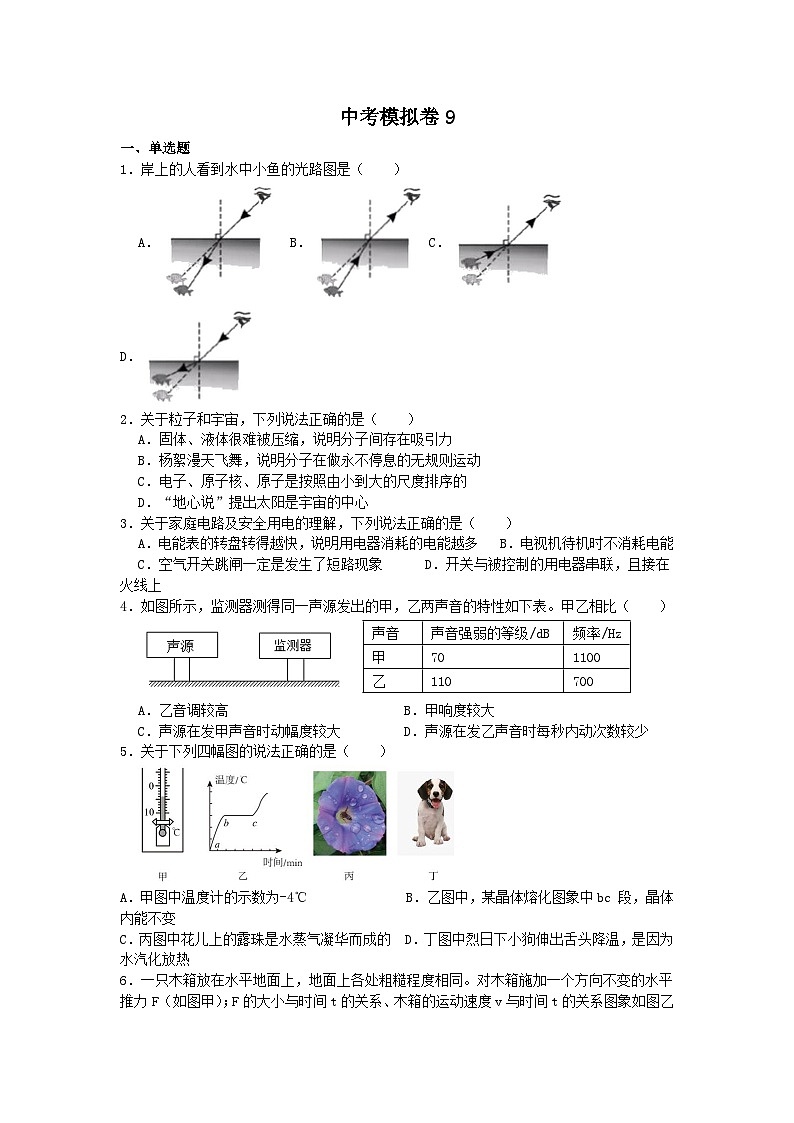

1．岸上的人看到水中小鱼的光路图是（ ）
A． B．C． D．
2．关于粒子和宇宙，下列说法正确的是（ ）
A．固体、液体很难被压缩，说明分子间存在吸引力
B．杨絮漫天飞舞，说明分子在做永不停息的无规则运动
C．电子、原子核、原子是按照由小到大的尺度排序的
D．“地心说”提出太阳是宇宙的中心
3．关于家庭电路及安全用电的理解，下列说法正确的是（ ）
A．电能表的转盘转得越快，说明用电器消耗的电能越多 B．电视机待机时不消耗电能
C．空气开关跳闸一定是发生了短路现象 D．开关与被控制的用电器串联，且接在火线上
4．如图所示，监测器测得同一声源发出的甲，乙两声音的特性如下表。甲乙相比（ ）
A．乙音调较高 B．甲响度较大
C．声源在发甲声音时动幅度较大 D．声源在发乙声音时每秒内动次数较少
5．关于下列四幅图的说法正确的是（ ）
A．甲图中温度计的示数为-4℃ B．乙图中，某晶体熔化图象中bc 段，晶体内能不变
C．丙图中花儿上的露珠是水蒸气凝华而成的 D．丁图中烈日下小狗伸出舌头降温，是因为水汽化放热

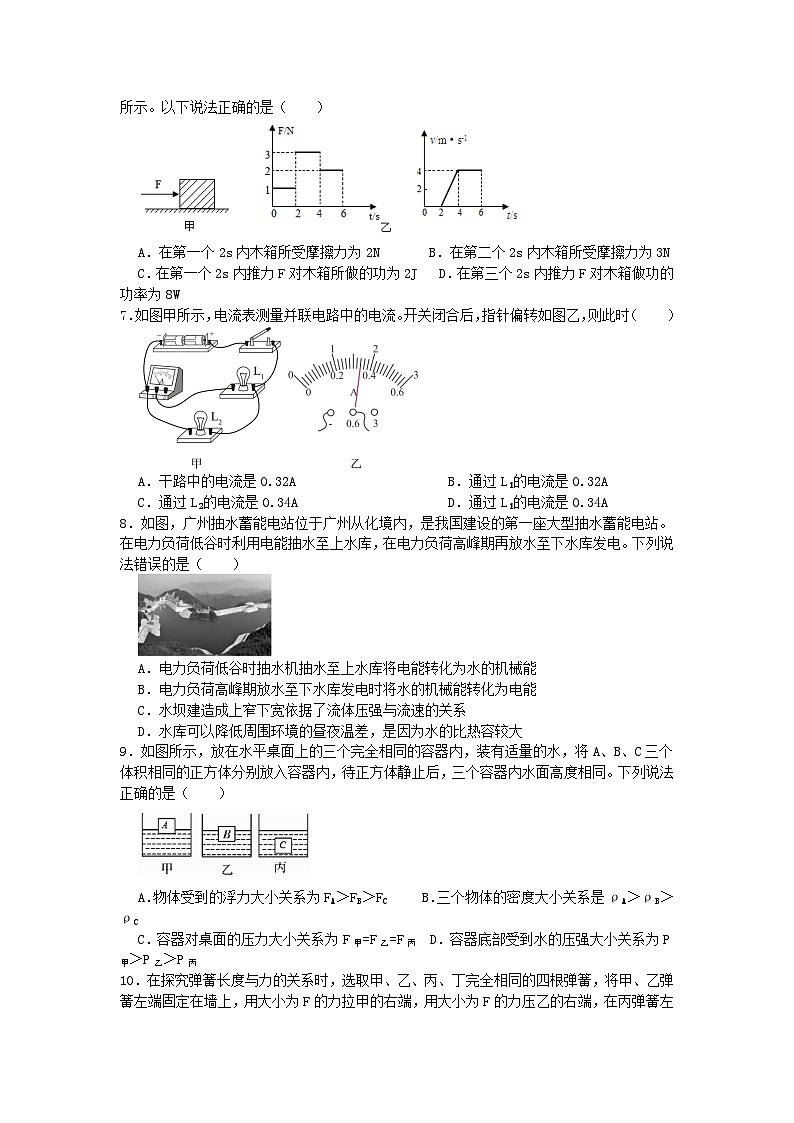

6．一只木箱放在水平地面上，地面上各处粗糙程度相同。对木箱施加一个方向不变的水平推力F（如图甲）；F的大小与时间t的关系、木箱的运动速度v与时间t的关系图象如图乙所示。以下说法正确的是（ ）
A．在第一个2s内木箱所受摩擦力为2N B．在第二个2s内木箱所受摩擦力为3N
C．在第一个2s内推力F对木箱所做的功为2J D．在第三个2s内推力F对木箱做功的功率为8W
7．如图甲所示，电流表测量并联电路中的电流。开关闭合后，指针偏转如图乙，则此时（ ）
A．干路中的电流是0.32AB．通过L₁的电流是0.32A
C．通过L₂的电流是0.34AD．通过L₁的电流是0.34A
8．如图，广州抽水蓄能电站位于广州从化境内，是我国建设的第一座大型抽水蓄能电站。在电力负荷低谷时利用电能抽水至上水库，在电力负荷高峰期再放水至下水库发电。下列说法错误的是（ ）
A．电力负荷低谷时抽水机抽水至上水库将电能转化为水的机械能
B．电力负荷高峰期放水至下水库发电时将水的机械能转化为电能
C．水坝建造成上窄下宽依据了流体压强与流速的关系
D．水库可以降低周围环境的昼夜温差，是因为水的比热容较大
9．如图所示，放在水平桌面上的三个完全相同的容器内，装有适量的水，将A、B、C三个体积相同的正方体分别放入容器内，待正方体静止后，三个容器内水面高度相同。下列说法正确的是（ ）
A．物体受到的浮力大小关系为FA＞FB＞FC B．三个物体的密度大小关系是ρA＞ρB＞ρC
C．容器对桌面的压力大小关系为F甲=F乙=F丙 D．容器底部受到水的压强大小关系为P甲＞P乙＞P丙

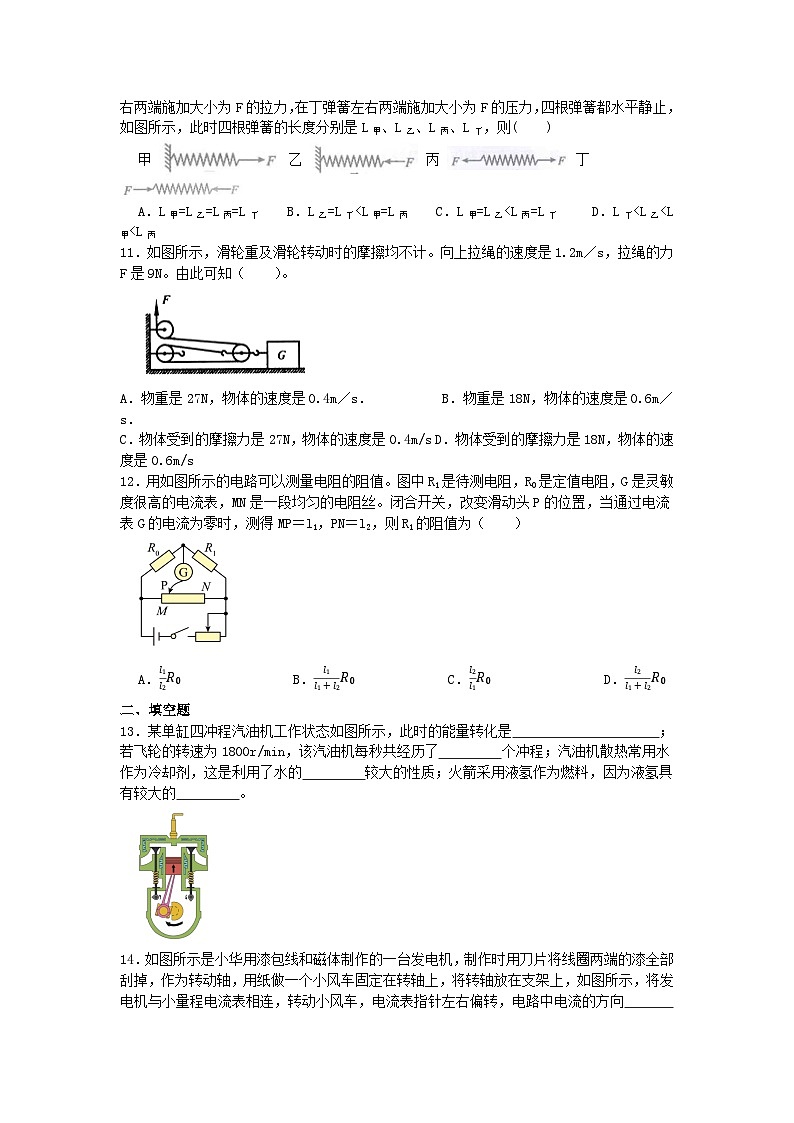

10．在探究弹簧长度与力的关系时，选取甲、乙、丙、丁完全相同的四根弹簧，将甲、乙弹簧左端固定在墙上，用大小为F的力拉甲的右端，用大小为F的力压乙的右端，在丙弹簧左右两端施加大小为F的拉力，在丁弹簧左右两端施加大小为F的压力，四根弹簧都水平静止，如图所示，此时四根弹簧的长度分别是L甲、L乙、L丙、L丁，则( )
甲 乙 丙 丁
A．L甲=L乙=L丙=L丁 B．L乙=L丁11．如图所示，滑轮重及滑轮转动时的摩擦均不计。向上拉绳的速度是1.2m／s，拉绳的力F是9N。由此可知（ ）。
A．物重是27N，物体的速度是0.4m／s． B．物重是18N，物体的速度是0.6m／s．
C．物体受到的摩擦力是27N，物体的速度是0.4m/s D．物体受到的摩擦力是18N，物体的速度是0.6m/s
12．用如图所示的电路可以测量电阻的阻值。图中R1是待测电阻，R0是定值电阻，G是灵敏度很高的电流表，MN是一段均匀的电阻丝。闭合开关，改变滑动头P的位置，当通过电流表G的电流为零时，测得MP＝l1，PN＝l2，则R1的阻值为（ ）
A．l1l2R0B．l1l1+l2R0C．l2l1R0D．l2l1+l2R0
二、填空题
13．某单缸四冲程汽油机工作状态如图所示，此时的能量转化是 ；若飞轮的转速为1800r/min，该汽油机每秒共经历了 个冲程；汽油机散热常用水作为冷却剂，这是利用了水的 较大的性质；火箭采用液氢作为燃料，因为液氢具有较大的 。
14．如图所示是小华用漆包线和磁体制作的一台发电机，制作时用刀片将线圈两端的漆全部刮掉，作为转动轴，用纸做一个小风车固定在转轴上，将转轴放在支架上，如图所示，将发电机与小量程电流表相连，转动小风车，电流表指针左右偏转，电路中电流的方向 （填“改变”或“不变”），此过程中发电机将 能转化为电能。若将小量程电流表换成电池，线圈 （填“能”或“不能”）持续转动。
15．甲灯标有“6V 3W”的字样，乙灯标有“6V 6W”的字样（灯丝电阻不变），若将它们串联接入电路中，电源电压的最大值是 V；若将它们并联接入电路中，干路电流的最大值是 A，两灯中较亮的是 灯。
16．在如图所示的电路中，闭合开关后将出现 （选填“通路”“断路”或“短路”），要使电路中两灯串联，只要拆除导线 ；要使电路中两灯并联，只要将导线d接到 点。
17．小明在玻璃试管内装入1kg沙子，将温度计插在沙子中，用力晃动十余下，发现温度计示数变大了0.3℃，这说明沙子的内能 （选填“增大”“减小”或“不变”）了，这主要是通过 的方式改变沙子的内能在这个过程中沙子相当于吸收 J的热量。（c沙子=1.2×103J/(kg⋅℃)）
18．跳绳是校运会的比赛项目之一，如图是体重为480N的某同学某次跳绳时重心移动的高度h随时间t变化的图像。由图可知，她每跳一次克服自身重力所做的功为 J，她1min内跳绳 次，克服重力做功的平均功率为 W。
19．如图所示，两个完全相同的玻璃缸装满了水放在水平桌面上，甲缸只有水，乙缸中漂浮着一只鸭子。则玻璃缸底部受到水的压强p甲 p乙，玻璃缸对桌面的压力F甲 F乙。
20．容积为7×10-2m3的水缸放置在室外，缸装满水后水的质量为 千克。当气温骤降至0℃以下时水结成冰，缸被“冻裂”如图所示，冰的质量为 千克，“冻裂”的主要原因是水结成冰后，体积 。（ρ冰=0.9×103kg/m3）
21．“智能手环”是一种穿戴式智能设备，具有计步统计、能量消耗统计和心率监测等功能。如图甲所示，跑步时，以配戴者手腕为参照物，智能手环的运动是 （选填“运动”或“静止”）。该配戴者在操场上进行慢跑锻炼，智能手环记录数据如图乙所示，则慢跑过程中的速度是 m/s。
22．如图所示，电源电压保持不变，灯泡L标有“6V；3W”（灯泡电阻不变）。当开关S、S1、S2闭合，滑片P从b端滑到中点时，电压表示数 （选填“变大”、“变小”或“不变”），电流表示数 （选填“变大”、“变小”或“不变”）。当仅闭合开关S，滑片P从b端滑到某一位置时，变阻器的阻值减小6Ω，电流表的示数变化了0.1A，灯泡恰好正常发光，此时电路的电流为 A，滑动变阻器的最大阻值是 Ω。
三、作图题
23．按要求完成作图：
（1）请根据平面镜成像特点作出物体AB在平面镜MN中的像；（保留作图痕迹）
（2）如图所示为小明家墙上安装的一个三孔带开关的插座。此插座的优点是：不用拔下插座上的插头，只需将插座上的开关断开就可以安全切断电源。部分电路已接好，请用笔画线代替导线将电路补画完整；
（3）如图甲所示泡茶壶，壶盖可看做一个杠杆，请在图乙上画出开启壶盖时，B点的阻力F2和作用在A点最小的动力F1。
四、计算题
24．北京2022年冬奥会成功申办，雪上运动越来越受到人们的喜爱，如图是一款雪地摩托车，其净质量为 150kg ，静止时与地面接触的总面积为500cm2，当其以最大功率 72kW 在水平雪地上匀速直线行驶时，最高速度可达 108km/ℎ 。（汽油热值为 q=4.6×107J/kg ， g 取 10N/kg) 求：
（1）雪地摩托车载着质量为 50kg 的人静止时，对水平地面的压强为多大？
（2）该车以最大功率在水平雪地上用最高速度匀速直线行驶时，所受阻力为多大？
（3）若该车发动机为汽油机，效率为 24% ，则该车以最大功率在水平雪地上用最高速度匀速直线行驶 23min ，需要多少千克汽油？
25．简易电吹风简化电路如图所示，其主要技术参数如表，在家庭电路中使用：
（1）若电动机线圈电阻R1为10Ω，当吹冷风时40s内电流通过电动机产生的热量是多少？
（2）当吹热风时，电热丝R2的电功率是多少？
（3）电热丝R2的电阻值是多少？
五、实验探究题
26．小明发现严冬季节水缸里的水结冰了，但腌菜缸里的盐水却没有，小明猜想，水中加入别的物质后，一定会对水的凝固点产生影响。为了验证这一猜想，他将一些盐放入水中，并把盐水用容器盛好放入冰箱，研究盐水的凝固过程。每隔一定时间，小明就观察盐水状态、测出温度，并将凝固过程记录的温度数据画成了凝固图像如图甲所示。
（1）从图像中可以看出盐水的凝固过程用了 分钟；
（2）盐水的凝固点为 ℃。严寒的冬天，地面上的积雪不能及时熔化，会影响交通安全。人们采取在雪上撒盐的方法，可使雪在较低气温下熔化。原因是：在雪上撒盐可以 （填“提高”或“降低”）雪的熔点；
（3）如果将一个装有冰水混合物的试管放入正在熔化的盐冰水混合物中如图乙所示，试管中冰水混合物中的水会 （选填“变多”、“变少”或“不变”）。
27．小滨同学“探究凸透镜成像的规律”。
（1）如图甲所示，小滨让凸透镜正对平行光，调整凸透镜到光屏的距离，光屏上会出现一个很小、很亮的光斑，则该凸透镜的焦距f= cm；
（2）小滨在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光屏的中心在同一高度上，目的是让烛焰的像成在 ；
（3）如图乙所示，小滨将凸透镜固定在50cm刻度线处，当蜡烛距凸透镜15cm时，移动光屏，可在光屏上得到一个倒立、 （选填“缩小”、“等大”或“放大”）的实像，利用该成像规律制成的光学仪器是 （选填“照相机”、“投影仪”或“放大镜”）。此时，若在凸透镜与光屏之间放置一远视镜片，要在光屏上成清晰的像，光屏应向 （选 ）移动；
（4）小滨在实验过程中，光屏上得到清晰的像，突然，一只飞虫落到了凸透镜表面上，则光屏上出现____。
A．飞虫的像B．飞虫的影子C．仍是烛焰的像
28．小亮利用弹簧测力计、质量相等的铝块和铜块、水和浓盐水设计了如图甲所示的实验“探究浮力的大小跟哪些因素有关”：
（1）依据生活经验小亮产生如下猜想：
①物体密度；②物体体积；③液体密度；④物体排开液体体积；⑤液体质量。那么依据一般情况下，当人在海边游泳时，从岸边向水中走去，随着走入水中越深（身体全部浸没前）会觉得身体越来越轻，通过这一经验可以合理推理出浮力大小应与上述猜想 有关（填序号）；
（2）如图甲所示，将铝块挂在弹簧测力计上测出铝块的重力（A图），再将铝块的一部分浸入水中并静止（B图），此时铝块受到水的浮力为 N；
（3）如图甲中的C图所示将铜块浸没浓盐水中，测出了铜块所受的浮力，比较铝块和铜块所受浮力的大小，小亮同学得出浮力的大小与液体的密度无关的结论。其他同学提出这个结论是错误的，该实验错误的主要原因是： ；
（4）小亮纠正错误后得出正确结论。利用探究得出的结论分析了如下的现象，同一个新鲜鸡蛋依次轻轻放入盛有水和浓盐水的烧杯中，看到鸡蛋在水中下沉，在浓盐水中悬浮（如图乙所示）。分析鸡蛋的受力情况可知，鸡蛋在水中受到的浮力 在浓盐水中受到的浮力；此时两杯液面相平，则水对杯底的压强 浓盐水对杯底的压强；（以上两空均填“大于”、“等于”或“小于”）
（5）做完上述实验后，小亮想测出一个苹果的密度。如图丙所示，将一个苹果放入装满水的烧杯中，量筒内水的体积为V1。（整个实验过程中苹果表面沾的水忽略不计，水的密度用ρ水表示）
①轻轻取出苹果，将量筒中的水缓慢倒入烧杯中，当烧杯中的水被填满时，量筒中剩余水的体积为V2；
②接下来用针把苹果完全压入装满水的烧杯中后再慢慢取出苹果，并继续将量筒中的水倒入烧杯，当烧杯中的水再次被填满时，量筒中剩余水的体积为V3；
③则该苹果密度的表达式为ρ= 。（用上述已知及测得量的符号表示）
29．利用图所示的装置进行电与磁的相关实验：
（1）利用该装置探究“磁场对电流的作用”：
①应将开关与接线柱 （“2”/“3”）接通， （电磁起重机/电动机）是利用此原理工作的；
②为使导体ab运动加快，可将滑动变阻器的滑片向 （左/右）移或改用磁场更 的磁体；
（2）将开关反方向闭合，利用该装置探究“产生感应电流的条件”：
①让导体ab在图示位置沿竖直方向上下运动，灵敏电流计指针 （会/不会）发生偏转；
②保持磁体不动，若导体ab水平向右运动，灵敏电流计指针向左偏转；若要使灵敏电流计的指针向右偏转，可以 （A/B）；
A．对调磁体的磁极，导体ab向左运动 B．磁体不动，将导体ab向左运动
③此时，电路中的 相当于电源。
30．用图甲滑轮组做“探究动滑轮的重对滑轮组机械效率的影响”实验。实验中把不同的磁铁吸附在动滑轮边框上以改变滑轮的重，每次实验都匀速拉动绳端使物体上升10cm。不计绳重，实验数据如表。
（1）每次实验绳端移动距离为 cm；
（2）第2次实验中拉力F的示数如图乙，读数为 N，第2次实验滑轮组的机械效率为 %。分析数据可知：在物重不变的情况下，动滑轮越重滑轮组的机械效率越 ；
（3）实验中若仅增大绳端移动的距离，则滑轮组的机械效率将 ；
（4）本实验中，在物重不变的情况下，动滑轮变重时，由摩擦引起的额外功占总额外功的比例 （选填“变大”“变小”或“不变”）。
31．在“比较酒精和碎纸片燃烧时放出的热量”实验中
（1）由于燃料充分燃烧放出热量的多少不仅与燃料种类这一个因素有关，因此实验时必须控制酒精和碎纸片的 相等；实验中还需控制被加热的水的质量和初温均相同，以便于 ；
（2）如图是小明安装好的实验装置，其中存在的错误是 ；
（3）小华纠正了小明的错误，又组装了一套相同的实验装置，备好秒表，在两燃烧皿中分别加入准备好的酒精和碎纸片，读出水的初温后，进行如下操作：
①先点燃酒精，再点燃碎纸片；
②保证酒精和碎纸片燃烧时间相同，读取温度计的示数；
③待酒精和碎纸片充分燃烧结束，分别读取温度计的示数；
小红认为上述操作中，操作 是错误的，小明根据正确操作获得的数据，算出了燃料的热值，发现结果小于该燃料的实际热值，原因是 。
32．有一个阻值未知的定值电阻Rx（阻值约为150Ω）和一个额定电压为2.5V的小灯泡，要求测出Rx的阻值和小灯泡的额定功率。提供的实验器材有：电源（电压3V）、滑动变阻器R（0~50Ω）、电阻箱R0（0~9999Ω）、电流表（0~0.6A）、电压表（0~3V）、开关及导线若干。
（1）小虎同学设计了图甲所示的电路，他 （选填“能”或“不能”）较准确测出Rx的阻值，理由是 ；
（2）小明同学设计了图乙所示的电路进行测量；
①请根据图乙所示的电路，在图丙中用笔画线代替导线将实物图连接完整 ；
②正确连接电路后，小明先将开关S拨至“1”，调节变阻器的滑片至某一位置，此时电压表的示数如图丁所示，读数为U1= V；再将开关S拨至“2”，调节电阻箱的阻值直至电压表示数恰为U1，则可得出待测电阻Rx的阻值；
③实验中，若将开关拨至“2”时，不小心将滑动变阻器的滑片向左移动了少许，其他操作正确，则Rx的测量值 （选填“大于”“小于”或“等于”）真实值；
（3）小明打算只利用两电表中的电流表来测量小灯泡的额定功率。他将电阻箱调为10Ω并增加了两个开关。设计了如图所示电路，请将调为10Ω的电阻箱R0、电流表和灯泡的符号填入虚线框中使其能完成实验。
答案解析部分
1．【答案】B
【知识点】作光的折射光路图
【解析】【解答】人在岸边看水中的鱼，是鱼反射的光进入人的眼睛；光由水斜射入空气中，而AD选项中的传播方向不对，表示的是从空气斜射入水中；光由水斜射入空气中折射角大于入射角，C选项折射角小于入射角，因此符合要求的是B选项。
故答案为：B。
【分析】水中的光线进入空气中，折射光线远离法线偏折。
2．【答案】C
【知识点】分子热运动；分子间相互作用力；宇宙
【解析】【解答】解：A、固体和液体很难被压缩是因为分子间存在相互的斥力，A不符合题意；
B、杨絮漫天飞舞，说明分子在做永不停息的无规则运动，柳絮飞舞属于宏观物体运动不是分子运动，B不符合题意；
C、常见粒子尺度由小到大排序：电子、原子核、原子、分子。所以C符合题意；
D、“地心说”提出地球是宇宙的中心。所以D不符合题意；
故答案为：C。
【分析】分子间存在相互作用的引力和斥力.
机械运动是宏观物体的运动，分子热运动，即扩散现象是肉眼看不见的，在不知不觉中发生的.
宇宙是一个有层次的天体结构系统，大多数科学家都认定：宇宙诞生于距今150亿年的一次大爆炸，这种爆炸是整体的，涉及宇宙全部物质及时间、空间，爆炸导致宇宙空间处处膨胀，温度则相应下降.
3．【答案】D
【知识点】电能表参数的理解；家庭电路的连接；家庭电路电流过大的原因
【解析】【解答】A．电能表的转盘转得越快，说明接入电路的用电器的总功率越大，在一定时间内消耗的电能越多，A不符合题意；
B．电视机待机时消耗少量的电能，B不符合题意；
C．空气开关跳闸可能是发生了短路，也可能是用电器的总功率过大，C不符合题意；
D．为了有效的控制用电器，需要将用电器和开关串联，同时开关应接在火线和用电器之间，当开关断开时，用电器不带电，保证了维修人员的安全。D符合题意。
故答案为：D。
【分析】电能表测量消耗电能的多少，转盘转动快，说明消耗电能快；空气开关跳闸的原因是短路或总电功率过大；控制用电器的开关连接火线。
4．【答案】D
【知识点】音调及音调与频率的关系；响度及响度与振幅的关系
【解析】【解答】A.声音的音调高低由频率大小决定；因为甲的频率大于乙的频率，所以甲音调高，故A错误；
B.声音的强弱就是声音的响度，因此乙声音的响度大，故B错误；
C.声音的响度由振幅决定，因为甲声音的响度小，所以甲声源的振幅小，故C错误；
D.频率表示物体振动的快慢；频率小，那么物体振动的慢，即每秒振动次数较少；因为乙的频率大于甲的频率，所以声源在发乙声音时每秒振动次数较少，故D正确。
故选D。
【分析】（1）声音的音调高低由频率大小决定，声音的强度就是响度，由物体的振幅决定；
（2）物体在1s内振动次数的多少叫频率。
5．【答案】A
【知识点】温度及温度计的使用与读数；熔化和凝固的温度—时间图象；液化及液化放热
【解析】【解答】A.温度计的分度值是1℃，实际温度在0℃以下，因此示数是-4℃，故A正确；
B.乙图中，某晶体熔化图象中bc 段，它正在熔化，需要不断吸热，内能不断增大，故B错误；
C.花儿上的露珠是空气中的水蒸气液化而成的，故C错误；
D. 烈日下小狗伸出舌头降温，是因为水汽化吸热，故D错误。
故选A。
【分析】（1）首先弄清温度计的分度值，然后判断温度在0℃以上还是以下，然后根据刻度位置读数；
（2）晶体熔化时，不断吸热但温度不变；
（3）物质由气态变成液态叫液化；由液态变成气态叫汽化；
（4）蒸发吸热致冷。
6．【答案】D
【知识点】功率的计算；力与运动的关系；功的计算及应用
【解析】【解答】解：A、由图象可知，第一个2s内，物体没有推动，物体处于平衡状态，推力等于摩擦力，等于1N，A不符合题意；
B、由v﹣t图象可知，在4s～6s物体做匀速直线运动，处于平衡状态，由F﹣t图象可知在4s～6s即在第三个2s内拉力F＝2N，由平衡条件可得滑动摩擦力f＝F＝2N，由v﹣t图象可知，物体在第二个2s内做匀加速运动，受到的摩擦力为滑动摩擦力，因为压力和接触面的粗糙程度不变，因此物体受到的摩擦力仍是2N，方向与推力方向相反，即向左；B不符合题意；
C、由图象可知，第一个2s内，物体没有推动，由W＝Fs可知，推力F对木箱所做的功为0；C不符合题意；
D、在第三个2s内推力F对木箱做功的功率为：
P＝Fv＝2N×4m/s＝8W．D符合题意；
故答案为：D。
【分析】结合F-t图像及v-t图像得出物体的运动状态及受力情况，由二力平衡的条件求出摩擦力的大小，根据W=Fs可求功，再由P=Fv可求功率.
7．【答案】D
【知识点】电流的测量及电流表的使用；并联电路的电流规律
【解析】【解答】由甲图可知，闭合开关，L1、L2并联接入电路，电流表测流过L1的电流。由乙图可知，电流表所选量程为0~0.6A，分度值为0.02A，此时电流表的示数为0.34A，则流过L1的电流为0.34A。
故答案为：D。
【分析】电流表与测量部分串联；看清电流表的分度值，结合对应刻度读数；并联电路中，干路电流等于各支路电流之和。
8．【答案】C
【知识点】比热容；能量的转化或转移；流体压强与流速的关系
【解析】【解答】A．抽水机抽水至上水库，消耗电能将水提升高度，所以是将电能转化为水的机械能，A正确，不符合题意；
B．水由上游放下，利用水力发电，所以是将水的机械能转化为电能，B正确，不符合题意；
C．液体的压强与液体的密度与深度有关，图乙是水库堤坝设计成“上窄下宽”的形状，利用了液体压强与液体深度的关系，C错误，符合题意；
D．水库中水量多，水的比热容较大，在吸收或放出相同的热量时，水的温度变化小，因此可以降低周围昼夜温差，D正确，不符合题意。
故答案为：C。
【分析】抽水机抽水是将电能转化为水的机械能；水力发电是将水的机械能转化为电能；深度越深，液体压强越大；水的比热容较大，在吸收或放出相同的热量时，水的温度变化小。
9．【答案】C
【知识点】压强大小比较；物体的浮沉条件及其应用
【解析】【解答】A、由图可知， VA排< VB排< VC排，根据阿基米德原理可得浮力的大小关系为：FA< FB< FC，A不符合题意；B、A和B漂浮，C悬浮，由浮沉条件可知：GA＝FA，GB＝FB，GC＝FC，又FA< FB< FC，故GA< GB< GC；因为体积相同，由ρ＝ mV＝GVg 知：ρA< ρB< ρC，B不符合题意；
h相同，密度相同，根据p＝ρgh可知，容器底的压强关系为p甲＝p乙＝p丙，D不符合题意；因为容器的底面积相同，所以根据F＝PS得液体对容器底部的压力相同，液体对容器底部的压力加上容器的重力即桌面受到的压力，所以容器对桌面的压力大小关系为F甲＝F乙＝F丙C符合题意。
故答案为：C。
【分析】由图得出A、B、C三个正方体排开水的体积关系，根据阿基米德原理即可判断物体受到的浮力大小关系；再利用浮沉条件判断物体密度与水的密度大小关系；利用p=ρgh判断容器底受到水的压强关系.
10．【答案】B
【知识点】弹力
【解析】【解答】弹簧受到的拉力与其伸长量成正比，而图甲和丙都是让弹簧伸长的，图乙和图丁都是让弹簧压缩的，图甲和图丙上的作用力相同，故伸长量相同，图乙和图丁的作用力相同，故压缩量相同，故ACD错误，B正确。
故答案为：B
【分析】图甲虽然看上去只有一个拉力，实际上另一个拉力是墙，所以与丙的作用效果相同，同理，图乙和图丁的作用力相同。
11．【答案】C
【知识点】滑轮组绳子拉力的计算
【解析】【解答】滑轮组做功是克服摩擦力做功，有3段绳子承担拉力，因此物体受到的摩擦力是f=3×9N=27N；
物体移动的速度：v= 1.2m/s3 =0.4m/s．
故答案为：C．
【分析】滑轮组用几段绳子拉着物体，拉动物体所用的力就是摩擦力的几分之一，绳子的自由端绕过动滑轮的算一段，而绕过定滑轮的就不算了.
12．【答案】C
【知识点】欧姆定律及其应用；伏安法测电阻的探究实验
【解析】【解答】闭合开关，R0与左侧电阻丝并联，R1与右侧电阻丝并联，然后两并联部分串联在电路中；通过电流表G的电流为零，说明通过电阻丝两侧的电流是相等的，而总电流一定，故通过R0和R1的电流也相等，因并联电路电压相等，则电阻丝MP段与PN段电压之比等于R0和R1的电压比，即UMPUPN=UR0UR1=IR0IR1=R0R1
通过电流表G的电流为零，说明通过电阻丝两侧的电流是相等的，则由U＝IR可得UMPUPN=RMPRPN
联立可得RMPRPN=R0R1
根据电阻定律的公式R=ρLS可知RMPRPN=I1I2
联立可得R0R1=I1I2
解得R1=I2I1R0
故答案为：C。
【分析】电阻并联时，电压相等，根据电流和电阻的乘积计算电压，根据电压比与电阻比的关系，计算未知电阻。
13．【答案】机械能转化为内能；60；比热容；热值
【知识点】比热容；燃料的热值；内燃机的四个冲程；能量的转化或转移
【解析】【解答】如图，进气门和排气门都是关闭的，活塞向上运动，可以判断这是压缩冲程，压缩冲程中机械能转化为内能。
飞轮转速是1800r/min=30r/s
因一个工作循环飞轮转2r，经历4个冲程，所以汽油机1s经历60个冲程。
因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车散热器常用水作为冷却剂。
火箭采用液氢作为火箭的燃料，是因为液态氢具有较大的热值，完全燃烧相同质量的液氢时，可以放出更多的热量。
【分析】汽油机工作时，气门关闭活塞上行，是压缩冲程，将机械能转化为内能；根据飞轮转数是做功数的2倍，计算做功次数；水的比热容较大，便于对物体降温；氢燃料的热值较大。
14．【答案】改变；机械；不能
【知识点】电磁感应；产生感应电流的条件
【解析】【解答】将发电机与小量程电流表相连，转动小风车，线圈在磁场中做切割磁感线运动，线圈中会产生感应电流，电流表指针左右偏转，这说明电路中电流的方向是改变的。
此过程中线圈在磁场中转动的机械能转化为电能。
若将图中电流表换成电池，则无风吹时，由于通电线圈处在磁场中故而受力转动，但线圈转动至平衡位置因线圈两端的绝缘漆全部刮掉，无法改变线圈中的电流从而不能持续转动下去。
【分析】电流表指针左右偏转，这说明电路中电流的方向是改变的；此过程中线圈在磁场中转动的机械能转化为电能；线圈转动至平衡位置因线圈两端的绝缘漆全部刮掉，无法改变线圈中的电流从而不能持续转动下去。
15．【答案】9；1.5；乙
【知识点】并联电路的电流规律；欧姆定律及其应用
【解析】【解答】由 P=UI 可得，两灯泡的额定电流分别为 I甲=P甲U甲=3W6V=0.5A
I乙=P乙U乙=6W6V=1A
由 I=UR 得，两灯泡的电阻分别为 R甲=U甲I甲=6V0.5A=12Ω
R乙=U乙I乙=6V1A=6Ω
因为串联电路中各处的电流相等，所以两电阻串联时，电路中的最大电流 I=I乙=0.5A
因为串联电路的总电阻等于各分电阻之和，所以电路两端允许加的最大电压 U串=I（R甲+R乙）=0.5A×（12Ω+6Ω）=9V
由于两灯泡的额定电压相等，并联时，各支路两端的电压相等，最大电压等于额定电压6V，此时干路电流等于通过两灯均泡电流之和，干路电流的最大值 I大=I甲+I乙=0.5A+1A=1.5A
此时两灯泡正常发光，灯泡的亮度由实际功率决定的。甲灯泡的实际功率等于自身额定功率为3W；乙灯泡的实际功率等于自身额定功为6W，乙灯泡的实际功率大于甲灯泡的实际功率，所以两灯中较亮的是乙灯。
【分析】根据电功率和电压的比值， 计算电流；根据电压和电流的比值， 计算电阻；在串联电路中选择较小的电流，用电器安全工作；根据电流和总电阻的乘积，计算电压。
16．【答案】短路；c；C
【知识点】电路故障的判断
【解析】【解答】如图所示的电路中，闭合开关，电流直接沿导线流回电源的负极，所以，引起电源短路，会损坏电源。要使电路中的两灯串联，电流应依次经过L₁、L₂，应拆除连接BD端的导线c。要使电路中的两灯并联，电流应分别流入两个灯泡，可以将d导线的D点改接到C点。
【分析】闭合开关，电流直接沿导线流回电源的负极引起电源短路；应拆除连接BD端的导线c。要使电路中的两灯并联，电流应分别流入两个灯泡，可以将d导线的D点改接到C点。
17．【答案】增大；做功；360
【知识点】热传递改变物体内能；热量的计算
【解析】【解答】用力晃动试管十余下，发现温度计示数变大了，说明沙子的温度升高了，这是因为晃动试管时，试管内的沙子互相摩擦做功，将机械能转化为内能，使沙子的内能增大。在这个过程中沙子相当于吸收的热量 Q=cmΔt=1.2×103J/(kg⋅℃)×1kg×0.3℃=360J
【分析】晃动试管时，试管内的沙子互相摩擦做功，将机械能转化为内能，通过做功使沙子的内能增大；根据公式Q=cmΔt，可求出吸收的热量。
18．【答案】24；150；60
【知识点】功率计算公式的应用；功的计算及应用
【解析】【解答】由图像可知，某同学每次跳的高度为5cm，则他每跳一次所做的功为W=Gh=480N×5×10-2m=24J
由图像可知，他在0.4s内完成一次跳绳动作，所以在1min内跳绳的次数 n=600.4次=150次
克服重力做功的功率为 P=Wt=24J0.4s=60W
【分析】根据W=Gh，可求出重力做的功；根据P=Wt，可求出功率。
19．【答案】=；=
【知识点】压力及重力与压力的区别；液体压强计算公式的应用；阿基米德原理；物体的浮沉条件及其应用
【解析】【解答】由于两个完全相同的玻璃缸装满了水，水深h相同，根据p=ρgh可知，水对容器底的压强相等，即p甲=p乙。
因为鸭子漂浮，根据漂浮条件和阿基米德原理可得 F浮=G排=G鸭
即乙中放入鸭子后排开水的重力等于鸭子的重力，鸭子的重力可用溢出水的重力来代替，又因为两个玻璃缸的总重相同，所以两个玻璃缸对桌面的压力一样大。故F甲=F乙。
【分析】根据公式p=ρgh，可求出压强；水平面上，压力等于总重力。
20．【答案】70；70；变大
【知识点】密度公式及其应用
【解析】【解答】容积为7×10-2m3的水缸放置在室外，缸装满水后水的质量为m水=ρ水V=1.0×103kg/m3×7×10-2m3=70kg
质量是物体的一种属性，不会随物体的状态改变而改变。故水结成冰，质量不变，冰的质量为70kg。
水的密度是1.0×103kg/m3，冰的密度是0.9×103kg/m3。由 V=mρ 可知，当质量不变时，水的密度大于冰的密度，所以水结成冰后，体积变大。
【分析】根据m水=ρ水V，可求出质量；质量是物体的一种属性，不会随物体的状态改变而改变；根据 V=mρ 可知，当质量不变时，水的密度大于冰的密度。
21．【答案】静止；3
【知识点】速度公式及其应用；运动和静止的相对性
【解析】【解答】以佩戴者手腕为参照物，智能运动手环相当于手腕的位置没有发生变化，智能运动手环是静止的。由图可知，佩戴者运动的时间和距离分别为 t=8×60s+20s=500s ，s=1.5km=1500m，运动速度 v=st=1500500ms=3ms
【分析】相对于运动员，智能手环的位置不变所以手环相对于运动员是静止的，利用运动的时间和运动的路程可以求出运动的平均速率的大小。
22．【答案】不变；变大；0.5；18
【知识点】并联电路的电流规律；欧姆定律及其应用；电功率的计算
【解析】【解答】当开关S、S1、S2闭合时，灯泡短路，R0和变阻器R并联，电压表测量电源电压，由于电源电压不变，则电压表示数不变；电流表测干路电流，滑片P从b端滑到中点时，滑动变阻器接入电路中的电阻变小，通过变阻器支路的电流变大，通过R0支路的电流不变，由并联电路中干路电流等于各支路电流之和可知，干路中的电流表的示数变大。
当仅闭合开关S，滑片P位于b端时，等效电路图如图1所示；滑片P滑到某一位置的等效电路图如图2所示；
在图2中，由于灯泡正常发光，根据P=UI可得，电路中电流 I=IL=P额U额=3W6V=0.5A
灯泡的电阻 RL=U额2P额=(6V)23W=12Ω
因为图1中的总电阻大于图2中的总电阻，根据欧姆定律可得，图1中的电流小于图2中的电流，则图1中电流I′=I-0.1A=0.5A-0.1A=0.4A
由于滑片P从b端滑到某一位置时，变阻器的阻值减小6Ω，则Rap=Rab-6Ω
因为电源电压不变，所以在图1和图2中，由串联电路特点和欧姆定律有U=I′(RL+Rab)=I(RL+Rap)
代入数据得0.4A×(12Ω+Rab)=0.5A×(12Ω+Rab-6Ω)
解得Rab=18Ω。
【分析】电压表连接在电源两端，测量电源电压；并联电路中，支路电阻减小，电流变大；根据灯泡的电压和电功率，可以计算电流；根据电流变化分析电流，根据电流和总电阻的乘积计算电压；结合电源电压一定，计算未知的电阻。
23．【答案】（1）解：如图所示：
（2）解：如图所示：
（3）解：如图所示：
【知识点】平面镜成像的相关作图；杠杆中最小力的问题；家庭电路的连接
【解析】【解答】（1）由平面镜成像的规律可知，物与像关于平面镜对称，故分别作出A和B关于平面镜的对称点A′和B′，连接A′和B′，即为物体AB在平面镜MN中的像A′B′，如下图所示
（2）出于安全用电的考虑，开关应控制火线，故可知最上面为火线，三孔插座的上端连接地线，故可知最下面为地线，则中间为零线，三孔插座的接线原则为“左零右火上接地”，开关应与三孔插座串联，电路连接如下图所示
（3）由图甲可知，开启壶盖时，可以看作是一个杠杆，支点为O点，阻力F2作用在B点，方向竖直向下，阻力和阻力臂不变时，由杠杆的平衡条件可知，要使动力最小，则对应的动力臂应最大，由图中可知，动力臂最大为OA，故过A点作线段OA的垂线，即为最小动力F1的方向，因阻力F2方向竖直向下，则动力F1的方向应垂直于OA向下，杠杆才能保持平衡，如下图所示
【分析】（1）由平面镜成像的规律可知，物与像关于平面镜对称，据此作图。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；开关要接在火线和插座之间。
（3）力臂是指从支点到力的作用线的距离；结合杠杆平衡条件：动力×动力臂=阻力×阻力臂，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；动力和阻力使杠杆转动的方向相反，且力与力臂垂直，据此可作出最小动力F1的示意图。
24．【答案】（1）解：雪地摩托车的总质量 m=150kg+50kg=200kg
静止时对水平地面的压力 F=G=mg=200kg×10N/kg=2000N
静止时对水平地面的压强 p=FS=2000N500×10−4m2=4×104Pa
答：雪地摩托车，对水平地面的压强为 4×104Pa ；
（2）解：该雪地车匀速行驶的速度 v=108km/ℎ=30m/s
根据 P=Fst=Fv 可得，所受牵引力 F牵=Pv=7.2×104W30m/s=2400N
因匀速直线行驶时，所受阻力等于牵引力 f=F=2400N
答：该车以最大功率在水平雪地上用最高速度匀速直线行驶时，所受阻力为 2400N ；
（3）解：由 P=Wt 可得，该车以 72kW 的输出功率行驶 23min 所做的功 W=Pt'=7.2×104W×23×60s=9.936×107J
因 η=WQ=Wmq
需要的汽油 m=Wηq=9.936×107J24%×4.6×107J/kg=9kg
答：该车以最大功率在水平雪地上用最高速度匀速直线行驶 23min ，需要9kg汽油。
【知识点】功率计算公式的应用；燃料的热值；压力及重力与压力的区别；压强的大小及其计算
【解析】【分析】（1）根据物体的质量计算重力，利用压力和受力面积的比值，计算压强；
（2）根据物体的功率和速度，可以计算物体受力大小；
（3）根据电功率和时间的乘积，计算做功多少；利用功和热机效率，结合热值，计算燃料的质量。
25．【答案】（1）解：由P=UI可知，电吹风吹冷风时通过线圈的电流为IM=P冷U=110W220V=0.5A
吹冷风时40s内电流通过电动机产生的热量为Q=IM2Rt=(0.5A)2×10Ω×40s=100J
答：若电动机线圈电阻R1为10Ω，当吹冷风时40s内电流通过电动机产生的热量是100J；
（2）解：由图可知，吹冷风时，只有电动机工作，吹热风时，电动机和R2并联；根据并联电路的特点可知，吹热风时电热丝R2的电功率为P2=P热−P冷=990W−110W=880W
答：当吹热风时，电热丝R2的电功率是880W；
（3）解：由P=U2R可知，电热丝R2的电阻值为R2=U2P2=(220V)2880W=55Ω
答：电热丝R2的电阻值是55Ω。
【知识点】电功率的计算；焦耳定律的应用
【解析】【分析】（1）根据电功率和电压的比值， 计算电流；根据电流、电阻和时间，计算电流产生的热量；
（2）根据电功率的关系，计算用电器的电功率；
（3）根据电压和电功率，可以计算电阻大小。
26．【答案】（1）10
（2）-2；降低
（3）变少
【知识点】熔化和凝固的温度—时间图象；熔化和凝固的探究实验
【解析】【解答】（1）从图像中可以看出，盐水从第10分钟开始凝固，到第20分钟凝固完成，凝固过程用了10分钟。
（2）从图像可知：温度保持不变的温度是-2℃，故该盐水的凝固点是-2℃。
人们采取在雪上撒盐的方法，可使雪在较低气温下熔化。原因是：在雪上撒盐可以降低雪的熔点，使雪在温度较低的情况下也能尽快熔化。
（3）冰水混合物的温度是0℃，而盐冰水混合物的温度是-2℃；冰水混合物会向盐冰水混合物放热；冰水混合物中的水会达到凝固结冰的条件，冰水混合物中的水会变少。
【分析】（1）晶体在凝固时，放出热量，温度保持不变，温度不变的时间是熔化时间；
（2）晶体凝固时的温度是凝固点；
（3）液体的温度低于凝固点，放出热量，发生凝固现象。
27．【答案】（1）10.0
（2）光屏正中央
（3）放大；投影仪；左
（4）C
【知识点】凸透镜成像规律及其探究实验
【解析】【解答】（1）平行主光轴的光线会聚于一个很小、很亮的光斑，这个光班称为焦点，焦点到光心的距离是焦距，故焦距为30.0cm-20.0cm=10.0cm
（2）点燃蜡烛并调节烛焰、凸透镜、光屏的中心在同一高度上，烛焰的中心发出的光线经过凸透镜的光心传播方向不变，故当烛焰、凸透镜、光屏的中心在同一高度上，像成在光屏的正中央。
（3）当蜡烛距凸透镜15cm时，物距在一倍焦距和两倍的焦距之间，成的是倒立的放大的实像，投影仪就是利用这一原理制成的。
远视眼是晶状体太薄，折光能力变弱，需要佩戴凸透镜，故远视镜片是凸透镜，当在凸透镜与光屏之间放置一远视镜片，对光线有会聚作用，故需要将光屏向左移动。
（4） A．飞虫在1倍焦距以内，成的是虚像，无法用光屏承接，A不符合题意；
B．影子是光照射不到的地方形成区域，而凸透镜成像原理是烛焰发出光线经过凸透镜折射后形成的像，经光屏反射后进入人眼，人就可以看到像，光屏上比较亮，不会形成影子，B不符合题意；
C．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，小虫落在透镜上后，整个物体发出的光虽有一小部分被挡住，但总会有一部分光通过凸透镜而会聚成像，因此，像与原来相同，仍是烛焰的像，大小不变；由于透镜的一小部分被遮住，因此折射出的光线与原来相比减少了，像将完好，但亮度会变暗。C符合题意。
故答案为：C。
【分析】（1）平行于主光轴的光线会聚于焦点，焦点到凸透镜的距离是焦距；
（2）当烛焰、凸透镜、光屏的中心在同一高度上，凸透镜成像在光屏中央；
（3）当物体在凸透镜的一倍焦距和二倍焦距间时，成倒立放大的实像，实际应用有投影仪；远视眼镜是凸透镜，使成像靠近凸透镜；
（4）凸透镜成实像时，凸透镜上的物体，不改变成像形状。
28．【答案】（1）④
（2）0.6
（3）没控制物体排开液体的体积相同
（4）小于；小于
（5）ρ水（V1−V2）V2−V3
【知识点】密度公式及其应用；浮力大小的计算；探究浮力大小的实验
【解析】【解答】（1）当人在海边游泳时，从岸边向水中走去，随着走入水中越深（身体全部浸没前），排开液体体积变大，觉得身体越来越轻，说明受到的浮力越来越大，通过这一经验猜想并推出浮力大小应与物体排开液体体积有关，所以通过这一经验的合理猜想应与上述猜想④有关。
（2）由甲知，弹簧测力计分度值是0.2NG=2.8N
由乙知F=2.2N
铝块部分浸没在水中后所受浮力F浮=G−F=2.8N−2.2N=0.6N
（3）比较图乙、丙两图中铝块和铜块所受浮力的大小，小明同学得出浮力的大小与液体的密度无关的结论，这个结论是错误的，原因是没控制物体排开液体的体积相同。
（4）鸡蛋在水杯中下沉，受到水的浮力小于鸡蛋重力；鸡蛋悬浮在乙杯中，根据二力平衡知识可得，受到浓盐水的浮力等于鸡蛋重力；由于鸡蛋重力不变，故鸡蛋在水中受到的浮力小于在浓盐水中受到的浮力。
由于鸡蛋在水中和浓盐水中排开液体的体积相同，由F浮=ρ液gV排
知水的密度小于浓盐水的密度，此时两杯液面相平，根据p=ρgℎ
知水对杯底的压强小于浓盐水对杯底的压强。
（5）苹果漂浮时F浮=G
由阿基米德原理知F浮=G排
所以G=G排=m排g
苹果的质量为m=m排=ρ水（V1−V2）
苹果的体积为V=V2−V3，
苹果的密度为ρ=mV=ρ水（V1−V2）V2−V3
【分析】（1）当液体密度一定，改变进入液体中的体积，可以探究浮力和排开液体体积的关系；
（2）根据物体的重力和进入液体中测力计的示数差， 计算浮力；
（3）探究物体受到的浮力和液体密度关系时，需要保持排开液体体积相等；
（4）增大液体密度，沉底的物体可以悬浮；液体深度相同时，液体密度越大，液体压强越大；
（5）漂浮的物体受到的浮力等于物体的重力；根据物体的质量和体积的比值，计算密度。
29．【答案】（1）3；电动机；右；强
（2）不会；B；导体ab
【知识点】磁场对通电导线的作用；探究电磁感应现象的实验
【解析】【解答】（1）①利用该装置探究磁场对电流的作用，必须要有电源，使导体ab通电，应将开关与接线柱3接通，电动机是根据磁场对通电导体有力的作用制成的。
②使导体ab运动加快，可以增大电路中的电流，将滑动变阻器的滑片向右移动，变阻器连入电路的电阻变小，电路中的电流变大；可以换用磁场更强的磁体。
（2）①让导体ab在图示位置沿竖直方向上下运动，导体没有切割磁感线，不会产生感应电流，灵敏电流计指针不会发生偏转。
②若保持磁体不动，将导体ab水平向右运动，灵敏电流计指针向左偏转；若要使灵敏电流计的指针向右偏转，可以将磁体的磁极对调或导体ab向左运动，两者不能同时改变，B符合题意。
③产生感应电流的导体ab相当于电源。
【分析】（1）探究磁场对电流的作用时，电路中接入电源、磁场等；电动机的工作原理是磁场对电流的作用；增大电路的电流和磁场，可以使受力物体运动加快；
（2）当闭合电路的部分导体在磁场中切割磁感线，产生感应电流；提供电能的装置是电源。
30．【答案】（1）30
（2）2.5；80；低
（3）不变
（4）变小
【知识点】机械效率的计算；滑轮（组）机械效率的测量实验；功的计算及应用
【解析】【解答】（1）从图甲可以看出，绳子承重股数为n=3，因此绳端移动距离为s=nℎ=3×10cm=30cm
（2）测力计的分度值为0.1N，从图乙看出，其读数为2.5N。
第2次实验中，滑轮组的机械效率为η=W有W总×100%=GℎFs×100%=GℎFnℎ×100%=GnF×100%=6.0N3×2.5N×100%=80%
分析数据可知，在物重不变的情况下，从实验1至实验4，动滑轮的重力逐渐变大，滑轮组的机械效率逐渐变小，故动滑轮越重滑轮组的机械效率越低。
（3）实验中若仅增大绳端移动的距离，根据η=W有W总=GℎFs=GℎFnℎ=GnF
可知，滑轮组的机械效率将不变。
（4）四次实验中，物体上升的高度为ℎ=10cm=0.1m
有用功为W有用=Gℎ=6.0N×0.1m=0.6J
第1次实验中，克服动滑轮的重力所做的额外功W动1=G动1ℎ=0.3N×0.1m=0.03J
总功为W总1=F1s=2.2N×0.3m=0.66J
摩擦引起的额外功为W摩1=W总1−W有用−W动1=0.66J−0.6J−0.03J=0.03J
摩擦引起的额外功占总额外功的比例为k1=W摩1W动1+W摩1×100%=+0.03J×100%=50%
第3次实验中，克服动滑轮的重力所做的额外功W动3=G动3ℎ=1.9N×0.1m=0.19J
总功为W总3=F3s=2.9N×0.3m=0.87J
摩擦引起的额外功为W摩3=W总3−W有用−W动3=0.87J−0.6J−0.19J=0.08J
摩擦引起的额外功占总额外功的比例为k3=W摩3W动3+W摩3×100%=+0.08J×100%=32%
第4次实验中，克服动滑轮的重力所做的额外功W动4=G动4ℎ=3.2N×0.1m=0.32J
总功为W总4=F4s=3.4N×0.3m=1.02J
摩擦引起的额外功为W摩4=W总4−W有用−W动4=1.02J−0.6J−0.32J=0.1J
摩擦引起的额外功占总额外功的比例为k4=W摩4W动4+W摩4×100%=+0.1J×100%≈24%
由此可知，在物重不变的情况下，动滑轮变重时，由摩擦引起的额外功占总额外功的比例变小。
【分析】（1）根据物体的移动距离，结合绳子股数，计算绳子移动的距离；
（2）根据测力计指针位置，测量力的大小；根据物体的重力和绳子的拉力，可以计算滑轮组的机械效率；物体重力相同时动滑轮越重，机械效率越低；
（3）若改变物体移动的距离，滑轮组的机械效率不变；
（4）根据拉力和距离的乘积计算总功，利用物体重力和高度计算有用功，利用动滑轮重力和高度的乘积计算动滑轮的额外功，利用总功和有用功、动滑轮的额外功的差， 计算摩擦力的额外功。
31．【答案】（1）质量；根据温度计示数确定水吸收热量的多少
（2）温度计液泡没有浸没在水中
（3）①；燃烧过程中有热量损失
【知识点】比较不同物质吸热的情况实验
【解析】【解答】（1）燃料充分燃烧放出热量的多少还与燃料的质量有关，所以要控制质量相等。
根据Q=cmΔt，实验中还需控制被加热的水的质量和初温均相同，观察末态温度，末态温度高说明吸收热量多，反之，吸收热量少。
（2）使用温度计测量液体，应将温度计液泡完全浸没在液体中。
（3）应当同时点燃酒精和碎纸片，保证燃烧时间相同。
燃烧过程中有热量损失，水吸收的热量小于燃料燃烧放出的热量。
【分析】（1）燃料充分燃烧放出热量与燃料种类和质量有关；根据Q=cmΔt明确影响吸收热量的相关因素；
（2）按照温度计使用方法确定操作中存在的错误；
（3）为燃烧时间相同应当同时点燃酒精和碎纸片；燃烧过程中有热量损失。
32．【答案】（1）不能；由已知条件可知，未知电阻Rx的阻值约为150Ω，因为电源电压为3V，由 I=UR 可知电路中的电流太小，用电流表不能准确测出电流的大小，所以不能用伏安法较准确地测出该电阻的阻值。
（2）；0.4；小于
（3）
【知识点】伏安法测电阻的探究实验；探究用电器的电功率实验
【解析】【解答】（1）由已知条件可知，未知电阻Rx的阻值约为150Ω，因为电源电压为3V，由 I=UR 可知电路中的电流太小，用电流表不能准确测出电流的大小，所以不能用伏安法较准确地测出该电阻的阻值。
（2）①根据电路图，从滑动变阻器左下端引出的导线接在单刀双掷开关的中间位置，电压表“3”接线柱与电源正极相连，如图所示：
②电压表选择0~3V量程，最小分度值为0.1V，电压表示数为0.4V。
③滑动变阻器的滑片向左移动，接入电路中的电阻R变小，根据串联电路的分压原理 URR=U0R0
要使滑动变阻器两端的电压UR保持不变，需要减小变阻箱R0的阻值，所以测得的Rx的值小于真实值。
（3）若不用电压表，根据并联电路各支路两端电压相等的特点，应让小灯泡和定值电阻并联，调节滑动变阻器，使通过电阻箱R0的电流I满足IR0=2.5V，则此时小灯泡两端电压就是2.5V，所以题图中最上边框内是小灯泡，左下框内是电阻箱R0，右下框内是电流表，如图所示：
闭合开关S、S2，断开S1，调节滑片，使电流表示 I=UR=2.5V10Ω=0.25A
此时小灯泡两端电压就是2.5V，然后再闭合S1，断开S2，电流表测干路电流，读出电流表的示数I'，由于电路连接没有改变，电阻大小没有改变，灯泡仍正常发光，则通过小灯泡的额定电流I额=I'-0.25A
则测小灯泡额定功率P=U额I额=2.5V×(I'-0.25A)
【分析】（1）根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。若电流值小于电流表的分度值时，将无法准确地测出电流值。
（2）①根据电路图连接实物电路图，从滑动变阻器引出的导线接在单刀双掷开关的中间位置，电压表“3”接线柱与电源正极相连。
②先确定电压表的量程和分度值，读出电压表的示数。
③滑动变阻器的滑片向左移动，接入电路中的电阻变小，根据串联电路的分压原理，要使变阻箱两端的电压保持不变，需要减小变阻箱的阻值，据此判断。
（3）根据并联电路各支路两端电压相等的特点，小灯泡和电阻箱并联，判断题目中小灯泡、电阻箱R0、电流表的位置。声音
声音强弱的等级/dB
频率/Hz
甲
70
1100
乙
110
700
额定电压
220V
额定功率
热风时：990W
冷风时：110W
次数
G物/N
G动/N
F/N
η/%
1
6.0
0.3
2.2
90.9
2
6.0
1.0
3
6.0
1.9
2.9
69.0
4
6.0
3.2
3.4
58.8
1．岸上的人看到水中小鱼的光路图是（ ）
A． B．C． D．
2．关于粒子和宇宙，下列说法正确的是（ ）
A．固体、液体很难被压缩，说明分子间存在吸引力
B．杨絮漫天飞舞，说明分子在做永不停息的无规则运动
C．电子、原子核、原子是按照由小到大的尺度排序的
D．“地心说”提出太阳是宇宙的中心
3．关于家庭电路及安全用电的理解，下列说法正确的是（ ）
A．电能表的转盘转得越快，说明用电器消耗的电能越多 B．电视机待机时不消耗电能
C．空气开关跳闸一定是发生了短路现象 D．开关与被控制的用电器串联，且接在火线上
4．如图所示，监测器测得同一声源发出的甲，乙两声音的特性如下表。甲乙相比（ ）
A．乙音调较高 B．甲响度较大
C．声源在发甲声音时动幅度较大 D．声源在发乙声音时每秒内动次数较少
5．关于下列四幅图的说法正确的是（ ）
A．甲图中温度计的示数为-4℃ B．乙图中，某晶体熔化图象中bc 段，晶体内能不变
C．丙图中花儿上的露珠是水蒸气凝华而成的 D．丁图中烈日下小狗伸出舌头降温，是因为水汽化放热
6．一只木箱放在水平地面上，地面上各处粗糙程度相同。对木箱施加一个方向不变的水平推力F（如图甲）；F的大小与时间t的关系、木箱的运动速度v与时间t的关系图象如图乙所示。以下说法正确的是（ ）
A．在第一个2s内木箱所受摩擦力为2N B．在第二个2s内木箱所受摩擦力为3N
C．在第一个2s内推力F对木箱所做的功为2J D．在第三个2s内推力F对木箱做功的功率为8W
7．如图甲所示，电流表测量并联电路中的电流。开关闭合后，指针偏转如图乙，则此时（ ）
A．干路中的电流是0.32AB．通过L₁的电流是0.32A
C．通过L₂的电流是0.34AD．通过L₁的电流是0.34A
8．如图，广州抽水蓄能电站位于广州从化境内，是我国建设的第一座大型抽水蓄能电站。在电力负荷低谷时利用电能抽水至上水库，在电力负荷高峰期再放水至下水库发电。下列说法错误的是（ ）
A．电力负荷低谷时抽水机抽水至上水库将电能转化为水的机械能
B．电力负荷高峰期放水至下水库发电时将水的机械能转化为电能
C．水坝建造成上窄下宽依据了流体压强与流速的关系
D．水库可以降低周围环境的昼夜温差，是因为水的比热容较大
9．如图所示，放在水平桌面上的三个完全相同的容器内，装有适量的水，将A、B、C三个体积相同的正方体分别放入容器内，待正方体静止后，三个容器内水面高度相同。下列说法正确的是（ ）
A．物体受到的浮力大小关系为FA＞FB＞FC B．三个物体的密度大小关系是ρA＞ρB＞ρC
C．容器对桌面的压力大小关系为F甲=F乙=F丙 D．容器底部受到水的压强大小关系为P甲＞P乙＞P丙
10．在探究弹簧长度与力的关系时，选取甲、乙、丙、丁完全相同的四根弹簧，将甲、乙弹簧左端固定在墙上，用大小为F的力拉甲的右端，用大小为F的力压乙的右端，在丙弹簧左右两端施加大小为F的拉力，在丁弹簧左右两端施加大小为F的压力，四根弹簧都水平静止，如图所示，此时四根弹簧的长度分别是L甲、L乙、L丙、L丁，则( )
甲 乙 丙 丁
A．L甲=L乙=L丙=L丁 B．L乙=L丁
A．物重是27N，物体的速度是0.4m／s． B．物重是18N，物体的速度是0.6m／s．
C．物体受到的摩擦力是27N，物体的速度是0.4m/s D．物体受到的摩擦力是18N，物体的速度是0.6m/s
12．用如图所示的电路可以测量电阻的阻值。图中R1是待测电阻，R0是定值电阻，G是灵敏度很高的电流表，MN是一段均匀的电阻丝。闭合开关，改变滑动头P的位置，当通过电流表G的电流为零时，测得MP＝l1，PN＝l2，则R1的阻值为（ ）
A．l1l2R0B．l1l1+l2R0C．l2l1R0D．l2l1+l2R0
二、填空题
13．某单缸四冲程汽油机工作状态如图所示，此时的能量转化是 ；若飞轮的转速为1800r/min，该汽油机每秒共经历了 个冲程；汽油机散热常用水作为冷却剂，这是利用了水的 较大的性质；火箭采用液氢作为燃料，因为液氢具有较大的 。
14．如图所示是小华用漆包线和磁体制作的一台发电机，制作时用刀片将线圈两端的漆全部刮掉，作为转动轴，用纸做一个小风车固定在转轴上，将转轴放在支架上，如图所示，将发电机与小量程电流表相连，转动小风车，电流表指针左右偏转，电路中电流的方向 （填“改变”或“不变”），此过程中发电机将 能转化为电能。若将小量程电流表换成电池，线圈 （填“能”或“不能”）持续转动。
15．甲灯标有“6V 3W”的字样，乙灯标有“6V 6W”的字样（灯丝电阻不变），若将它们串联接入电路中，电源电压的最大值是 V；若将它们并联接入电路中，干路电流的最大值是 A，两灯中较亮的是 灯。
16．在如图所示的电路中，闭合开关后将出现 （选填“通路”“断路”或“短路”），要使电路中两灯串联，只要拆除导线 ；要使电路中两灯并联，只要将导线d接到 点。
17．小明在玻璃试管内装入1kg沙子，将温度计插在沙子中，用力晃动十余下，发现温度计示数变大了0.3℃，这说明沙子的内能 （选填“增大”“减小”或“不变”）了，这主要是通过 的方式改变沙子的内能在这个过程中沙子相当于吸收 J的热量。（c沙子=1.2×103J/(kg⋅℃)）
18．跳绳是校运会的比赛项目之一，如图是体重为480N的某同学某次跳绳时重心移动的高度h随时间t变化的图像。由图可知，她每跳一次克服自身重力所做的功为 J，她1min内跳绳 次，克服重力做功的平均功率为 W。
19．如图所示，两个完全相同的玻璃缸装满了水放在水平桌面上，甲缸只有水，乙缸中漂浮着一只鸭子。则玻璃缸底部受到水的压强p甲 p乙，玻璃缸对桌面的压力F甲 F乙。
20．容积为7×10-2m3的水缸放置在室外，缸装满水后水的质量为 千克。当气温骤降至0℃以下时水结成冰，缸被“冻裂”如图所示，冰的质量为 千克，“冻裂”的主要原因是水结成冰后，体积 。（ρ冰=0.9×103kg/m3）
21．“智能手环”是一种穿戴式智能设备，具有计步统计、能量消耗统计和心率监测等功能。如图甲所示，跑步时，以配戴者手腕为参照物，智能手环的运动是 （选填“运动”或“静止”）。该配戴者在操场上进行慢跑锻炼，智能手环记录数据如图乙所示，则慢跑过程中的速度是 m/s。
22．如图所示，电源电压保持不变，灯泡L标有“6V；3W”（灯泡电阻不变）。当开关S、S1、S2闭合，滑片P从b端滑到中点时，电压表示数 （选填“变大”、“变小”或“不变”），电流表示数 （选填“变大”、“变小”或“不变”）。当仅闭合开关S，滑片P从b端滑到某一位置时，变阻器的阻值减小6Ω，电流表的示数变化了0.1A，灯泡恰好正常发光，此时电路的电流为 A，滑动变阻器的最大阻值是 Ω。
三、作图题
23．按要求完成作图：
（1）请根据平面镜成像特点作出物体AB在平面镜MN中的像；（保留作图痕迹）
（2）如图所示为小明家墙上安装的一个三孔带开关的插座。此插座的优点是：不用拔下插座上的插头，只需将插座上的开关断开就可以安全切断电源。部分电路已接好，请用笔画线代替导线将电路补画完整；
（3）如图甲所示泡茶壶，壶盖可看做一个杠杆，请在图乙上画出开启壶盖时，B点的阻力F2和作用在A点最小的动力F1。
四、计算题
24．北京2022年冬奥会成功申办，雪上运动越来越受到人们的喜爱，如图是一款雪地摩托车，其净质量为 150kg ，静止时与地面接触的总面积为500cm2，当其以最大功率 72kW 在水平雪地上匀速直线行驶时，最高速度可达 108km/ℎ 。（汽油热值为 q=4.6×107J/kg ， g 取 10N/kg) 求：
（1）雪地摩托车载着质量为 50kg 的人静止时，对水平地面的压强为多大？
（2）该车以最大功率在水平雪地上用最高速度匀速直线行驶时，所受阻力为多大？
（3）若该车发动机为汽油机，效率为 24% ，则该车以最大功率在水平雪地上用最高速度匀速直线行驶 23min ，需要多少千克汽油？
25．简易电吹风简化电路如图所示，其主要技术参数如表，在家庭电路中使用：
（1）若电动机线圈电阻R1为10Ω，当吹冷风时40s内电流通过电动机产生的热量是多少？
（2）当吹热风时，电热丝R2的电功率是多少？
（3）电热丝R2的电阻值是多少？
五、实验探究题
26．小明发现严冬季节水缸里的水结冰了，但腌菜缸里的盐水却没有，小明猜想，水中加入别的物质后，一定会对水的凝固点产生影响。为了验证这一猜想，他将一些盐放入水中，并把盐水用容器盛好放入冰箱，研究盐水的凝固过程。每隔一定时间，小明就观察盐水状态、测出温度，并将凝固过程记录的温度数据画成了凝固图像如图甲所示。
（1）从图像中可以看出盐水的凝固过程用了 分钟；
（2）盐水的凝固点为 ℃。严寒的冬天，地面上的积雪不能及时熔化，会影响交通安全。人们采取在雪上撒盐的方法，可使雪在较低气温下熔化。原因是：在雪上撒盐可以 （填“提高”或“降低”）雪的熔点；
（3）如果将一个装有冰水混合物的试管放入正在熔化的盐冰水混合物中如图乙所示，试管中冰水混合物中的水会 （选填“变多”、“变少”或“不变”）。
27．小滨同学“探究凸透镜成像的规律”。
（1）如图甲所示，小滨让凸透镜正对平行光，调整凸透镜到光屏的距离，光屏上会出现一个很小、很亮的光斑，则该凸透镜的焦距f= cm；
（2）小滨在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光屏的中心在同一高度上，目的是让烛焰的像成在 ；
（3）如图乙所示，小滨将凸透镜固定在50cm刻度线处，当蜡烛距凸透镜15cm时，移动光屏，可在光屏上得到一个倒立、 （选填“缩小”、“等大”或“放大”）的实像，利用该成像规律制成的光学仪器是 （选填“照相机”、“投影仪”或“放大镜”）。此时，若在凸透镜与光屏之间放置一远视镜片，要在光屏上成清晰的像，光屏应向 （选 ）移动；
（4）小滨在实验过程中，光屏上得到清晰的像，突然，一只飞虫落到了凸透镜表面上，则光屏上出现____。
A．飞虫的像B．飞虫的影子C．仍是烛焰的像
28．小亮利用弹簧测力计、质量相等的铝块和铜块、水和浓盐水设计了如图甲所示的实验“探究浮力的大小跟哪些因素有关”：
（1）依据生活经验小亮产生如下猜想：
①物体密度；②物体体积；③液体密度；④物体排开液体体积；⑤液体质量。那么依据一般情况下，当人在海边游泳时，从岸边向水中走去，随着走入水中越深（身体全部浸没前）会觉得身体越来越轻，通过这一经验可以合理推理出浮力大小应与上述猜想 有关（填序号）；
（2）如图甲所示，将铝块挂在弹簧测力计上测出铝块的重力（A图），再将铝块的一部分浸入水中并静止（B图），此时铝块受到水的浮力为 N；
（3）如图甲中的C图所示将铜块浸没浓盐水中，测出了铜块所受的浮力，比较铝块和铜块所受浮力的大小，小亮同学得出浮力的大小与液体的密度无关的结论。其他同学提出这个结论是错误的，该实验错误的主要原因是： ；
（4）小亮纠正错误后得出正确结论。利用探究得出的结论分析了如下的现象，同一个新鲜鸡蛋依次轻轻放入盛有水和浓盐水的烧杯中，看到鸡蛋在水中下沉，在浓盐水中悬浮（如图乙所示）。分析鸡蛋的受力情况可知，鸡蛋在水中受到的浮力 在浓盐水中受到的浮力；此时两杯液面相平，则水对杯底的压强 浓盐水对杯底的压强；（以上两空均填“大于”、“等于”或“小于”）
（5）做完上述实验后，小亮想测出一个苹果的密度。如图丙所示，将一个苹果放入装满水的烧杯中，量筒内水的体积为V1。（整个实验过程中苹果表面沾的水忽略不计，水的密度用ρ水表示）
①轻轻取出苹果，将量筒中的水缓慢倒入烧杯中，当烧杯中的水被填满时，量筒中剩余水的体积为V2；
②接下来用针把苹果完全压入装满水的烧杯中后再慢慢取出苹果，并继续将量筒中的水倒入烧杯，当烧杯中的水再次被填满时，量筒中剩余水的体积为V3；
③则该苹果密度的表达式为ρ= 。（用上述已知及测得量的符号表示）
29．利用图所示的装置进行电与磁的相关实验：
（1）利用该装置探究“磁场对电流的作用”：
①应将开关与接线柱 （“2”/“3”）接通， （电磁起重机/电动机）是利用此原理工作的；
②为使导体ab运动加快，可将滑动变阻器的滑片向 （左/右）移或改用磁场更 的磁体；
（2）将开关反方向闭合，利用该装置探究“产生感应电流的条件”：
①让导体ab在图示位置沿竖直方向上下运动，灵敏电流计指针 （会/不会）发生偏转；
②保持磁体不动，若导体ab水平向右运动，灵敏电流计指针向左偏转；若要使灵敏电流计的指针向右偏转，可以 （A/B）；
A．对调磁体的磁极，导体ab向左运动 B．磁体不动，将导体ab向左运动
③此时，电路中的 相当于电源。
30．用图甲滑轮组做“探究动滑轮的重对滑轮组机械效率的影响”实验。实验中把不同的磁铁吸附在动滑轮边框上以改变滑轮的重，每次实验都匀速拉动绳端使物体上升10cm。不计绳重，实验数据如表。
（1）每次实验绳端移动距离为 cm；
（2）第2次实验中拉力F的示数如图乙，读数为 N，第2次实验滑轮组的机械效率为 %。分析数据可知：在物重不变的情况下，动滑轮越重滑轮组的机械效率越 ；
（3）实验中若仅增大绳端移动的距离，则滑轮组的机械效率将 ；
（4）本实验中，在物重不变的情况下，动滑轮变重时，由摩擦引起的额外功占总额外功的比例 （选填“变大”“变小”或“不变”）。
31．在“比较酒精和碎纸片燃烧时放出的热量”实验中
（1）由于燃料充分燃烧放出热量的多少不仅与燃料种类这一个因素有关，因此实验时必须控制酒精和碎纸片的 相等；实验中还需控制被加热的水的质量和初温均相同，以便于 ；
（2）如图是小明安装好的实验装置，其中存在的错误是 ；
（3）小华纠正了小明的错误，又组装了一套相同的实验装置，备好秒表，在两燃烧皿中分别加入准备好的酒精和碎纸片，读出水的初温后，进行如下操作：
①先点燃酒精，再点燃碎纸片；
②保证酒精和碎纸片燃烧时间相同，读取温度计的示数；
③待酒精和碎纸片充分燃烧结束，分别读取温度计的示数；
小红认为上述操作中，操作 是错误的，小明根据正确操作获得的数据，算出了燃料的热值，发现结果小于该燃料的实际热值，原因是 。
32．有一个阻值未知的定值电阻Rx（阻值约为150Ω）和一个额定电压为2.5V的小灯泡，要求测出Rx的阻值和小灯泡的额定功率。提供的实验器材有：电源（电压3V）、滑动变阻器R（0~50Ω）、电阻箱R0（0~9999Ω）、电流表（0~0.6A）、电压表（0~3V）、开关及导线若干。
（1）小虎同学设计了图甲所示的电路，他 （选填“能”或“不能”）较准确测出Rx的阻值，理由是 ；
（2）小明同学设计了图乙所示的电路进行测量；
①请根据图乙所示的电路，在图丙中用笔画线代替导线将实物图连接完整 ；
②正确连接电路后，小明先将开关S拨至“1”，调节变阻器的滑片至某一位置，此时电压表的示数如图丁所示，读数为U1= V；再将开关S拨至“2”，调节电阻箱的阻值直至电压表示数恰为U1，则可得出待测电阻Rx的阻值；
③实验中，若将开关拨至“2”时，不小心将滑动变阻器的滑片向左移动了少许，其他操作正确，则Rx的测量值 （选填“大于”“小于”或“等于”）真实值；
（3）小明打算只利用两电表中的电流表来测量小灯泡的额定功率。他将电阻箱调为10Ω并增加了两个开关。设计了如图所示电路，请将调为10Ω的电阻箱R0、电流表和灯泡的符号填入虚线框中使其能完成实验。
答案解析部分
1．【答案】B
【知识点】作光的折射光路图
【解析】【解答】人在岸边看水中的鱼，是鱼反射的光进入人的眼睛；光由水斜射入空气中，而AD选项中的传播方向不对，表示的是从空气斜射入水中；光由水斜射入空气中折射角大于入射角，C选项折射角小于入射角，因此符合要求的是B选项。
故答案为：B。
【分析】水中的光线进入空气中，折射光线远离法线偏折。
2．【答案】C
【知识点】分子热运动；分子间相互作用力；宇宙
【解析】【解答】解：A、固体和液体很难被压缩是因为分子间存在相互的斥力，A不符合题意；
B、杨絮漫天飞舞，说明分子在做永不停息的无规则运动，柳絮飞舞属于宏观物体运动不是分子运动，B不符合题意；
C、常见粒子尺度由小到大排序：电子、原子核、原子、分子。所以C符合题意；
D、“地心说”提出地球是宇宙的中心。所以D不符合题意；
故答案为：C。
【分析】分子间存在相互作用的引力和斥力.
机械运动是宏观物体的运动，分子热运动，即扩散现象是肉眼看不见的，在不知不觉中发生的.
宇宙是一个有层次的天体结构系统，大多数科学家都认定：宇宙诞生于距今150亿年的一次大爆炸，这种爆炸是整体的，涉及宇宙全部物质及时间、空间，爆炸导致宇宙空间处处膨胀，温度则相应下降.
3．【答案】D
【知识点】电能表参数的理解；家庭电路的连接；家庭电路电流过大的原因
【解析】【解答】A．电能表的转盘转得越快，说明接入电路的用电器的总功率越大，在一定时间内消耗的电能越多，A不符合题意；
B．电视机待机时消耗少量的电能，B不符合题意；
C．空气开关跳闸可能是发生了短路，也可能是用电器的总功率过大，C不符合题意；
D．为了有效的控制用电器，需要将用电器和开关串联，同时开关应接在火线和用电器之间，当开关断开时，用电器不带电，保证了维修人员的安全。D符合题意。
故答案为：D。
【分析】电能表测量消耗电能的多少，转盘转动快，说明消耗电能快；空气开关跳闸的原因是短路或总电功率过大；控制用电器的开关连接火线。
4．【答案】D
【知识点】音调及音调与频率的关系；响度及响度与振幅的关系
【解析】【解答】A.声音的音调高低由频率大小决定；因为甲的频率大于乙的频率，所以甲音调高，故A错误；
B.声音的强弱就是声音的响度，因此乙声音的响度大，故B错误；
C.声音的响度由振幅决定，因为甲声音的响度小，所以甲声源的振幅小，故C错误；
D.频率表示物体振动的快慢；频率小，那么物体振动的慢，即每秒振动次数较少；因为乙的频率大于甲的频率，所以声源在发乙声音时每秒振动次数较少，故D正确。
故选D。
【分析】（1）声音的音调高低由频率大小决定，声音的强度就是响度，由物体的振幅决定；
（2）物体在1s内振动次数的多少叫频率。
5．【答案】A
【知识点】温度及温度计的使用与读数；熔化和凝固的温度—时间图象；液化及液化放热
【解析】【解答】A.温度计的分度值是1℃，实际温度在0℃以下，因此示数是-4℃，故A正确；
B.乙图中，某晶体熔化图象中bc 段，它正在熔化，需要不断吸热，内能不断增大，故B错误；
C.花儿上的露珠是空气中的水蒸气液化而成的，故C错误；
D. 烈日下小狗伸出舌头降温，是因为水汽化吸热，故D错误。
故选A。
【分析】（1）首先弄清温度计的分度值，然后判断温度在0℃以上还是以下，然后根据刻度位置读数；
（2）晶体熔化时，不断吸热但温度不变；
（3）物质由气态变成液态叫液化；由液态变成气态叫汽化；
（4）蒸发吸热致冷。
6．【答案】D
【知识点】功率的计算；力与运动的关系；功的计算及应用
【解析】【解答】解：A、由图象可知，第一个2s内，物体没有推动，物体处于平衡状态，推力等于摩擦力，等于1N，A不符合题意；
B、由v﹣t图象可知，在4s～6s物体做匀速直线运动，处于平衡状态，由F﹣t图象可知在4s～6s即在第三个2s内拉力F＝2N，由平衡条件可得滑动摩擦力f＝F＝2N，由v﹣t图象可知，物体在第二个2s内做匀加速运动，受到的摩擦力为滑动摩擦力，因为压力和接触面的粗糙程度不变，因此物体受到的摩擦力仍是2N，方向与推力方向相反，即向左；B不符合题意；
C、由图象可知，第一个2s内，物体没有推动，由W＝Fs可知，推力F对木箱所做的功为0；C不符合题意；
D、在第三个2s内推力F对木箱做功的功率为：
P＝Fv＝2N×4m/s＝8W．D符合题意；
故答案为：D。
【分析】结合F-t图像及v-t图像得出物体的运动状态及受力情况，由二力平衡的条件求出摩擦力的大小，根据W=Fs可求功，再由P=Fv可求功率.
7．【答案】D
【知识点】电流的测量及电流表的使用；并联电路的电流规律
【解析】【解答】由甲图可知，闭合开关，L1、L2并联接入电路，电流表测流过L1的电流。由乙图可知，电流表所选量程为0~0.6A，分度值为0.02A，此时电流表的示数为0.34A，则流过L1的电流为0.34A。
故答案为：D。
【分析】电流表与测量部分串联；看清电流表的分度值，结合对应刻度读数；并联电路中，干路电流等于各支路电流之和。
8．【答案】C
【知识点】比热容；能量的转化或转移；流体压强与流速的关系
【解析】【解答】A．抽水机抽水至上水库，消耗电能将水提升高度，所以是将电能转化为水的机械能，A正确，不符合题意；
B．水由上游放下，利用水力发电，所以是将水的机械能转化为电能，B正确，不符合题意；
C．液体的压强与液体的密度与深度有关，图乙是水库堤坝设计成“上窄下宽”的形状，利用了液体压强与液体深度的关系，C错误，符合题意；
D．水库中水量多，水的比热容较大，在吸收或放出相同的热量时，水的温度变化小，因此可以降低周围昼夜温差，D正确，不符合题意。
故答案为：C。
【分析】抽水机抽水是将电能转化为水的机械能；水力发电是将水的机械能转化为电能；深度越深，液体压强越大；水的比热容较大，在吸收或放出相同的热量时，水的温度变化小。
9．【答案】C
【知识点】压强大小比较；物体的浮沉条件及其应用
【解析】【解答】A、由图可知， VA排< VB排< VC排，根据阿基米德原理可得浮力的大小关系为：FA< FB< FC，A不符合题意；B、A和B漂浮，C悬浮，由浮沉条件可知：GA＝FA，GB＝FB，GC＝FC，又FA< FB< FC，故GA< GB< GC；因为体积相同，由ρ＝ mV＝GVg 知：ρA< ρB< ρC，B不符合题意；
h相同，密度相同，根据p＝ρgh可知，容器底的压强关系为p甲＝p乙＝p丙，D不符合题意；因为容器的底面积相同，所以根据F＝PS得液体对容器底部的压力相同，液体对容器底部的压力加上容器的重力即桌面受到的压力，所以容器对桌面的压力大小关系为F甲＝F乙＝F丙C符合题意。
故答案为：C。
【分析】由图得出A、B、C三个正方体排开水的体积关系，根据阿基米德原理即可判断物体受到的浮力大小关系；再利用浮沉条件判断物体密度与水的密度大小关系；利用p=ρgh判断容器底受到水的压强关系.
10．【答案】B
【知识点】弹力
【解析】【解答】弹簧受到的拉力与其伸长量成正比，而图甲和丙都是让弹簧伸长的，图乙和图丁都是让弹簧压缩的，图甲和图丙上的作用力相同，故伸长量相同，图乙和图丁的作用力相同，故压缩量相同，故ACD错误，B正确。
故答案为：B
【分析】图甲虽然看上去只有一个拉力，实际上另一个拉力是墙，所以与丙的作用效果相同，同理，图乙和图丁的作用力相同。
11．【答案】C
【知识点】滑轮组绳子拉力的计算
【解析】【解答】滑轮组做功是克服摩擦力做功，有3段绳子承担拉力，因此物体受到的摩擦力是f=3×9N=27N；
物体移动的速度：v= 1.2m/s3 =0.4m/s．
故答案为：C．
【分析】滑轮组用几段绳子拉着物体，拉动物体所用的力就是摩擦力的几分之一，绳子的自由端绕过动滑轮的算一段，而绕过定滑轮的就不算了.
12．【答案】C
【知识点】欧姆定律及其应用；伏安法测电阻的探究实验
【解析】【解答】闭合开关，R0与左侧电阻丝并联，R1与右侧电阻丝并联，然后两并联部分串联在电路中；通过电流表G的电流为零，说明通过电阻丝两侧的电流是相等的，而总电流一定，故通过R0和R1的电流也相等，因并联电路电压相等，则电阻丝MP段与PN段电压之比等于R0和R1的电压比，即UMPUPN=UR0UR1=IR0IR1=R0R1
通过电流表G的电流为零，说明通过电阻丝两侧的电流是相等的，则由U＝IR可得UMPUPN=RMPRPN
联立可得RMPRPN=R0R1
根据电阻定律的公式R=ρLS可知RMPRPN=I1I2
联立可得R0R1=I1I2
解得R1=I2I1R0
故答案为：C。
【分析】电阻并联时，电压相等，根据电流和电阻的乘积计算电压，根据电压比与电阻比的关系，计算未知电阻。
13．【答案】机械能转化为内能；60；比热容；热值
【知识点】比热容；燃料的热值；内燃机的四个冲程；能量的转化或转移
【解析】【解答】如图，进气门和排气门都是关闭的，活塞向上运动，可以判断这是压缩冲程，压缩冲程中机械能转化为内能。
飞轮转速是1800r/min=30r/s
因一个工作循环飞轮转2r，经历4个冲程，所以汽油机1s经历60个冲程。
因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车散热器常用水作为冷却剂。
火箭采用液氢作为火箭的燃料，是因为液态氢具有较大的热值，完全燃烧相同质量的液氢时，可以放出更多的热量。
【分析】汽油机工作时，气门关闭活塞上行，是压缩冲程，将机械能转化为内能；根据飞轮转数是做功数的2倍，计算做功次数；水的比热容较大，便于对物体降温；氢燃料的热值较大。
14．【答案】改变；机械；不能
【知识点】电磁感应；产生感应电流的条件
【解析】【解答】将发电机与小量程电流表相连，转动小风车，线圈在磁场中做切割磁感线运动，线圈中会产生感应电流，电流表指针左右偏转，这说明电路中电流的方向是改变的。
此过程中线圈在磁场中转动的机械能转化为电能。
若将图中电流表换成电池，则无风吹时，由于通电线圈处在磁场中故而受力转动，但线圈转动至平衡位置因线圈两端的绝缘漆全部刮掉，无法改变线圈中的电流从而不能持续转动下去。
【分析】电流表指针左右偏转，这说明电路中电流的方向是改变的；此过程中线圈在磁场中转动的机械能转化为电能；线圈转动至平衡位置因线圈两端的绝缘漆全部刮掉，无法改变线圈中的电流从而不能持续转动下去。
15．【答案】9；1.5；乙
【知识点】并联电路的电流规律；欧姆定律及其应用
【解析】【解答】由 P=UI 可得，两灯泡的额定电流分别为 I甲=P甲U甲=3W6V=0.5A
I乙=P乙U乙=6W6V=1A
由 I=UR 得，两灯泡的电阻分别为 R甲=U甲I甲=6V0.5A=12Ω
R乙=U乙I乙=6V1A=6Ω
因为串联电路中各处的电流相等，所以两电阻串联时，电路中的最大电流 I=I乙=0.5A
因为串联电路的总电阻等于各分电阻之和，所以电路两端允许加的最大电压 U串=I（R甲+R乙）=0.5A×（12Ω+6Ω）=9V
由于两灯泡的额定电压相等，并联时，各支路两端的电压相等，最大电压等于额定电压6V，此时干路电流等于通过两灯均泡电流之和，干路电流的最大值 I大=I甲+I乙=0.5A+1A=1.5A
此时两灯泡正常发光，灯泡的亮度由实际功率决定的。甲灯泡的实际功率等于自身额定功率为3W；乙灯泡的实际功率等于自身额定功为6W，乙灯泡的实际功率大于甲灯泡的实际功率，所以两灯中较亮的是乙灯。
【分析】根据电功率和电压的比值， 计算电流；根据电压和电流的比值， 计算电阻；在串联电路中选择较小的电流，用电器安全工作；根据电流和总电阻的乘积，计算电压。
16．【答案】短路；c；C
【知识点】电路故障的判断
【解析】【解答】如图所示的电路中，闭合开关，电流直接沿导线流回电源的负极，所以，引起电源短路，会损坏电源。要使电路中的两灯串联，电流应依次经过L₁、L₂，应拆除连接BD端的导线c。要使电路中的两灯并联，电流应分别流入两个灯泡，可以将d导线的D点改接到C点。
【分析】闭合开关，电流直接沿导线流回电源的负极引起电源短路；应拆除连接BD端的导线c。要使电路中的两灯并联，电流应分别流入两个灯泡，可以将d导线的D点改接到C点。
17．【答案】增大；做功；360
【知识点】热传递改变物体内能；热量的计算
【解析】【解答】用力晃动试管十余下，发现温度计示数变大了，说明沙子的温度升高了，这是因为晃动试管时，试管内的沙子互相摩擦做功，将机械能转化为内能，使沙子的内能增大。在这个过程中沙子相当于吸收的热量 Q=cmΔt=1.2×103J/(kg⋅℃)×1kg×0.3℃=360J
【分析】晃动试管时，试管内的沙子互相摩擦做功，将机械能转化为内能，通过做功使沙子的内能增大；根据公式Q=cmΔt，可求出吸收的热量。
18．【答案】24；150；60
【知识点】功率计算公式的应用；功的计算及应用
【解析】【解答】由图像可知，某同学每次跳的高度为5cm，则他每跳一次所做的功为W=Gh=480N×5×10-2m=24J
由图像可知，他在0.4s内完成一次跳绳动作，所以在1min内跳绳的次数 n=600.4次=150次
克服重力做功的功率为 P=Wt=24J0.4s=60W
【分析】根据W=Gh，可求出重力做的功；根据P=Wt，可求出功率。
19．【答案】=；=
【知识点】压力及重力与压力的区别；液体压强计算公式的应用；阿基米德原理；物体的浮沉条件及其应用
【解析】【解答】由于两个完全相同的玻璃缸装满了水，水深h相同，根据p=ρgh可知，水对容器底的压强相等，即p甲=p乙。
因为鸭子漂浮，根据漂浮条件和阿基米德原理可得 F浮=G排=G鸭
即乙中放入鸭子后排开水的重力等于鸭子的重力，鸭子的重力可用溢出水的重力来代替，又因为两个玻璃缸的总重相同，所以两个玻璃缸对桌面的压力一样大。故F甲=F乙。
【分析】根据公式p=ρgh，可求出压强；水平面上，压力等于总重力。
20．【答案】70；70；变大
【知识点】密度公式及其应用
【解析】【解答】容积为7×10-2m3的水缸放置在室外，缸装满水后水的质量为m水=ρ水V=1.0×103kg/m3×7×10-2m3=70kg
质量是物体的一种属性，不会随物体的状态改变而改变。故水结成冰，质量不变，冰的质量为70kg。
水的密度是1.0×103kg/m3，冰的密度是0.9×103kg/m3。由 V=mρ 可知，当质量不变时，水的密度大于冰的密度，所以水结成冰后，体积变大。
【分析】根据m水=ρ水V，可求出质量；质量是物体的一种属性，不会随物体的状态改变而改变；根据 V=mρ 可知，当质量不变时，水的密度大于冰的密度。
21．【答案】静止；3
【知识点】速度公式及其应用；运动和静止的相对性
【解析】【解答】以佩戴者手腕为参照物，智能运动手环相当于手腕的位置没有发生变化，智能运动手环是静止的。由图可知，佩戴者运动的时间和距离分别为 t=8×60s+20s=500s ，s=1.5km=1500m，运动速度 v=st=1500500ms=3ms
【分析】相对于运动员，智能手环的位置不变所以手环相对于运动员是静止的，利用运动的时间和运动的路程可以求出运动的平均速率的大小。
22．【答案】不变；变大；0.5；18
【知识点】并联电路的电流规律；欧姆定律及其应用；电功率的计算
【解析】【解答】当开关S、S1、S2闭合时，灯泡短路，R0和变阻器R并联，电压表测量电源电压，由于电源电压不变，则电压表示数不变；电流表测干路电流，滑片P从b端滑到中点时，滑动变阻器接入电路中的电阻变小，通过变阻器支路的电流变大，通过R0支路的电流不变，由并联电路中干路电流等于各支路电流之和可知，干路中的电流表的示数变大。
当仅闭合开关S，滑片P位于b端时，等效电路图如图1所示；滑片P滑到某一位置的等效电路图如图2所示；
在图2中，由于灯泡正常发光，根据P=UI可得，电路中电流 I=IL=P额U额=3W6V=0.5A
灯泡的电阻 RL=U额2P额=(6V)23W=12Ω
因为图1中的总电阻大于图2中的总电阻，根据欧姆定律可得，图1中的电流小于图2中的电流，则图1中电流I′=I-0.1A=0.5A-0.1A=0.4A
由于滑片P从b端滑到某一位置时，变阻器的阻值减小6Ω，则Rap=Rab-6Ω
因为电源电压不变，所以在图1和图2中，由串联电路特点和欧姆定律有U=I′(RL+Rab)=I(RL+Rap)
代入数据得0.4A×(12Ω+Rab)=0.5A×(12Ω+Rab-6Ω)
解得Rab=18Ω。
【分析】电压表连接在电源两端，测量电源电压；并联电路中，支路电阻减小，电流变大；根据灯泡的电压和电功率，可以计算电流；根据电流变化分析电流，根据电流和总电阻的乘积计算电压；结合电源电压一定，计算未知的电阻。
23．【答案】（1）解：如图所示：
（2）解：如图所示：
（3）解：如图所示：
【知识点】平面镜成像的相关作图；杠杆中最小力的问题；家庭电路的连接
【解析】【解答】（1）由平面镜成像的规律可知，物与像关于平面镜对称，故分别作出A和B关于平面镜的对称点A′和B′，连接A′和B′，即为物体AB在平面镜MN中的像A′B′，如下图所示
（2）出于安全用电的考虑，开关应控制火线，故可知最上面为火线，三孔插座的上端连接地线，故可知最下面为地线，则中间为零线，三孔插座的接线原则为“左零右火上接地”，开关应与三孔插座串联，电路连接如下图所示
（3）由图甲可知，开启壶盖时，可以看作是一个杠杆，支点为O点，阻力F2作用在B点，方向竖直向下，阻力和阻力臂不变时，由杠杆的平衡条件可知，要使动力最小，则对应的动力臂应最大，由图中可知，动力臂最大为OA，故过A点作线段OA的垂线，即为最小动力F1的方向，因阻力F2方向竖直向下，则动力F1的方向应垂直于OA向下，杠杆才能保持平衡，如下图所示
【分析】（1）由平面镜成像的规律可知，物与像关于平面镜对称，据此作图。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；开关要接在火线和插座之间。
（3）力臂是指从支点到力的作用线的距离；结合杠杆平衡条件：动力×动力臂=阻力×阻力臂，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；动力和阻力使杠杆转动的方向相反，且力与力臂垂直，据此可作出最小动力F1的示意图。
24．【答案】（1）解：雪地摩托车的总质量 m=150kg+50kg=200kg
静止时对水平地面的压力 F=G=mg=200kg×10N/kg=2000N
静止时对水平地面的压强 p=FS=2000N500×10−4m2=4×104Pa
答：雪地摩托车，对水平地面的压强为 4×104Pa ；
（2）解：该雪地车匀速行驶的速度 v=108km/ℎ=30m/s
根据 P=Fst=Fv 可得，所受牵引力 F牵=Pv=7.2×104W30m/s=2400N
因匀速直线行驶时，所受阻力等于牵引力 f=F=2400N
答：该车以最大功率在水平雪地上用最高速度匀速直线行驶时，所受阻力为 2400N ；
（3）解：由 P=Wt 可得，该车以 72kW 的输出功率行驶 23min 所做的功 W=Pt'=7.2×104W×23×60s=9.936×107J
因 η=WQ=Wmq
需要的汽油 m=Wηq=9.936×107J24%×4.6×107J/kg=9kg
答：该车以最大功率在水平雪地上用最高速度匀速直线行驶 23min ，需要9kg汽油。
【知识点】功率计算公式的应用；燃料的热值；压力及重力与压力的区别；压强的大小及其计算
【解析】【分析】（1）根据物体的质量计算重力，利用压力和受力面积的比值，计算压强；
（2）根据物体的功率和速度，可以计算物体受力大小；
（3）根据电功率和时间的乘积，计算做功多少；利用功和热机效率，结合热值，计算燃料的质量。
25．【答案】（1）解：由P=UI可知，电吹风吹冷风时通过线圈的电流为IM=P冷U=110W220V=0.5A
吹冷风时40s内电流通过电动机产生的热量为Q=IM2Rt=(0.5A)2×10Ω×40s=100J
答：若电动机线圈电阻R1为10Ω，当吹冷风时40s内电流通过电动机产生的热量是100J；
（2）解：由图可知，吹冷风时，只有电动机工作，吹热风时，电动机和R2并联；根据并联电路的特点可知，吹热风时电热丝R2的电功率为P2=P热−P冷=990W−110W=880W
答：当吹热风时，电热丝R2的电功率是880W；
（3）解：由P=U2R可知，电热丝R2的电阻值为R2=U2P2=(220V)2880W=55Ω
答：电热丝R2的电阻值是55Ω。
【知识点】电功率的计算；焦耳定律的应用
【解析】【分析】（1）根据电功率和电压的比值， 计算电流；根据电流、电阻和时间，计算电流产生的热量；
（2）根据电功率的关系，计算用电器的电功率；
（3）根据电压和电功率，可以计算电阻大小。
26．【答案】（1）10
（2）-2；降低
（3）变少
【知识点】熔化和凝固的温度—时间图象；熔化和凝固的探究实验
【解析】【解答】（1）从图像中可以看出，盐水从第10分钟开始凝固，到第20分钟凝固完成，凝固过程用了10分钟。
（2）从图像可知：温度保持不变的温度是-2℃，故该盐水的凝固点是-2℃。
人们采取在雪上撒盐的方法，可使雪在较低气温下熔化。原因是：在雪上撒盐可以降低雪的熔点，使雪在温度较低的情况下也能尽快熔化。
（3）冰水混合物的温度是0℃，而盐冰水混合物的温度是-2℃；冰水混合物会向盐冰水混合物放热；冰水混合物中的水会达到凝固结冰的条件，冰水混合物中的水会变少。
【分析】（1）晶体在凝固时，放出热量，温度保持不变，温度不变的时间是熔化时间；
（2）晶体凝固时的温度是凝固点；
（3）液体的温度低于凝固点，放出热量，发生凝固现象。
27．【答案】（1）10.0
（2）光屏正中央
（3）放大；投影仪；左
（4）C
【知识点】凸透镜成像规律及其探究实验
【解析】【解答】（1）平行主光轴的光线会聚于一个很小、很亮的光斑，这个光班称为焦点，焦点到光心的距离是焦距，故焦距为30.0cm-20.0cm=10.0cm
（2）点燃蜡烛并调节烛焰、凸透镜、光屏的中心在同一高度上，烛焰的中心发出的光线经过凸透镜的光心传播方向不变，故当烛焰、凸透镜、光屏的中心在同一高度上，像成在光屏的正中央。
（3）当蜡烛距凸透镜15cm时，物距在一倍焦距和两倍的焦距之间，成的是倒立的放大的实像，投影仪就是利用这一原理制成的。
远视眼是晶状体太薄，折光能力变弱，需要佩戴凸透镜，故远视镜片是凸透镜，当在凸透镜与光屏之间放置一远视镜片，对光线有会聚作用，故需要将光屏向左移动。
（4） A．飞虫在1倍焦距以内，成的是虚像，无法用光屏承接，A不符合题意；
B．影子是光照射不到的地方形成区域，而凸透镜成像原理是烛焰发出光线经过凸透镜折射后形成的像，经光屏反射后进入人眼，人就可以看到像，光屏上比较亮，不会形成影子，B不符合题意；
C．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，小虫落在透镜上后，整个物体发出的光虽有一小部分被挡住，但总会有一部分光通过凸透镜而会聚成像，因此，像与原来相同，仍是烛焰的像，大小不变；由于透镜的一小部分被遮住，因此折射出的光线与原来相比减少了，像将完好，但亮度会变暗。C符合题意。
故答案为：C。
【分析】（1）平行于主光轴的光线会聚于焦点，焦点到凸透镜的距离是焦距；
（2）当烛焰、凸透镜、光屏的中心在同一高度上，凸透镜成像在光屏中央；
（3）当物体在凸透镜的一倍焦距和二倍焦距间时，成倒立放大的实像，实际应用有投影仪；远视眼镜是凸透镜，使成像靠近凸透镜；
（4）凸透镜成实像时，凸透镜上的物体，不改变成像形状。
28．【答案】（1）④
（2）0.6
（3）没控制物体排开液体的体积相同
（4）小于；小于
（5）ρ水（V1−V2）V2−V3
【知识点】密度公式及其应用；浮力大小的计算；探究浮力大小的实验
【解析】【解答】（1）当人在海边游泳时，从岸边向水中走去，随着走入水中越深（身体全部浸没前），排开液体体积变大，觉得身体越来越轻，说明受到的浮力越来越大，通过这一经验猜想并推出浮力大小应与物体排开液体体积有关，所以通过这一经验的合理猜想应与上述猜想④有关。
（2）由甲知，弹簧测力计分度值是0.2NG=2.8N
由乙知F=2.2N
铝块部分浸没在水中后所受浮力F浮=G−F=2.8N−2.2N=0.6N
（3）比较图乙、丙两图中铝块和铜块所受浮力的大小，小明同学得出浮力的大小与液体的密度无关的结论，这个结论是错误的，原因是没控制物体排开液体的体积相同。
（4）鸡蛋在水杯中下沉，受到水的浮力小于鸡蛋重力；鸡蛋悬浮在乙杯中，根据二力平衡知识可得，受到浓盐水的浮力等于鸡蛋重力；由于鸡蛋重力不变，故鸡蛋在水中受到的浮力小于在浓盐水中受到的浮力。
由于鸡蛋在水中和浓盐水中排开液体的体积相同，由F浮=ρ液gV排
知水的密度小于浓盐水的密度，此时两杯液面相平，根据p=ρgℎ
知水对杯底的压强小于浓盐水对杯底的压强。
（5）苹果漂浮时F浮=G
由阿基米德原理知F浮=G排
所以G=G排=m排g
苹果的质量为m=m排=ρ水（V1−V2）
苹果的体积为V=V2−V3，
苹果的密度为ρ=mV=ρ水（V1−V2）V2−V3
【分析】（1）当液体密度一定，改变进入液体中的体积，可以探究浮力和排开液体体积的关系；
（2）根据物体的重力和进入液体中测力计的示数差， 计算浮力；
（3）探究物体受到的浮力和液体密度关系时，需要保持排开液体体积相等；
（4）增大液体密度，沉底的物体可以悬浮；液体深度相同时，液体密度越大，液体压强越大；
（5）漂浮的物体受到的浮力等于物体的重力；根据物体的质量和体积的比值，计算密度。
29．【答案】（1）3；电动机；右；强
（2）不会；B；导体ab
【知识点】磁场对通电导线的作用；探究电磁感应现象的实验
【解析】【解答】（1）①利用该装置探究磁场对电流的作用，必须要有电源，使导体ab通电，应将开关与接线柱3接通，电动机是根据磁场对通电导体有力的作用制成的。
②使导体ab运动加快，可以增大电路中的电流，将滑动变阻器的滑片向右移动，变阻器连入电路的电阻变小，电路中的电流变大；可以换用磁场更强的磁体。
（2）①让导体ab在图示位置沿竖直方向上下运动，导体没有切割磁感线，不会产生感应电流，灵敏电流计指针不会发生偏转。
②若保持磁体不动，将导体ab水平向右运动，灵敏电流计指针向左偏转；若要使灵敏电流计的指针向右偏转，可以将磁体的磁极对调或导体ab向左运动，两者不能同时改变，B符合题意。
③产生感应电流的导体ab相当于电源。
【分析】（1）探究磁场对电流的作用时，电路中接入电源、磁场等；电动机的工作原理是磁场对电流的作用；增大电路的电流和磁场，可以使受力物体运动加快；
（2）当闭合电路的部分导体在磁场中切割磁感线，产生感应电流；提供电能的装置是电源。
30．【答案】（1）30
（2）2.5；80；低
（3）不变
（4）变小
【知识点】机械效率的计算；滑轮（组）机械效率的测量实验；功的计算及应用
【解析】【解答】（1）从图甲可以看出，绳子承重股数为n=3，因此绳端移动距离为s=nℎ=3×10cm=30cm
（2）测力计的分度值为0.1N，从图乙看出，其读数为2.5N。
第2次实验中，滑轮组的机械效率为η=W有W总×100%=GℎFs×100%=GℎFnℎ×100%=GnF×100%=6.0N3×2.5N×100%=80%
分析数据可知，在物重不变的情况下，从实验1至实验4，动滑轮的重力逐渐变大，滑轮组的机械效率逐渐变小，故动滑轮越重滑轮组的机械效率越低。
（3）实验中若仅增大绳端移动的距离，根据η=W有W总=GℎFs=GℎFnℎ=GnF
可知，滑轮组的机械效率将不变。
（4）四次实验中，物体上升的高度为ℎ=10cm=0.1m
有用功为W有用=Gℎ=6.0N×0.1m=0.6J
第1次实验中，克服动滑轮的重力所做的额外功W动1=G动1ℎ=0.3N×0.1m=0.03J
总功为W总1=F1s=2.2N×0.3m=0.66J
摩擦引起的额外功为W摩1=W总1−W有用−W动1=0.66J−0.6J−0.03J=0.03J
摩擦引起的额外功占总额外功的比例为k1=W摩1W动1+W摩1×100%=+0.03J×100%=50%
第3次实验中，克服动滑轮的重力所做的额外功W动3=G动3ℎ=1.9N×0.1m=0.19J
总功为W总3=F3s=2.9N×0.3m=0.87J
摩擦引起的额外功为W摩3=W总3−W有用−W动3=0.87J−0.6J−0.19J=0.08J
摩擦引起的额外功占总额外功的比例为k3=W摩3W动3+W摩3×100%=+0.08J×100%=32%
第4次实验中，克服动滑轮的重力所做的额外功W动4=G动4ℎ=3.2N×0.1m=0.32J
总功为W总4=F4s=3.4N×0.3m=1.02J
摩擦引起的额外功为W摩4=W总4−W有用−W动4=1.02J−0.6J−0.32J=0.1J
摩擦引起的额外功占总额外功的比例为k4=W摩4W动4+W摩4×100%=+0.1J×100%≈24%
由此可知，在物重不变的情况下，动滑轮变重时，由摩擦引起的额外功占总额外功的比例变小。
【分析】（1）根据物体的移动距离，结合绳子股数，计算绳子移动的距离；
（2）根据测力计指针位置，测量力的大小；根据物体的重力和绳子的拉力，可以计算滑轮组的机械效率；物体重力相同时动滑轮越重，机械效率越低；
（3）若改变物体移动的距离，滑轮组的机械效率不变；
（4）根据拉力和距离的乘积计算总功，利用物体重力和高度计算有用功，利用动滑轮重力和高度的乘积计算动滑轮的额外功，利用总功和有用功、动滑轮的额外功的差， 计算摩擦力的额外功。
31．【答案】（1）质量；根据温度计示数确定水吸收热量的多少
（2）温度计液泡没有浸没在水中
（3）①；燃烧过程中有热量损失
【知识点】比较不同物质吸热的情况实验
【解析】【解答】（1）燃料充分燃烧放出热量的多少还与燃料的质量有关，所以要控制质量相等。
根据Q=cmΔt，实验中还需控制被加热的水的质量和初温均相同，观察末态温度，末态温度高说明吸收热量多，反之，吸收热量少。
（2）使用温度计测量液体，应将温度计液泡完全浸没在液体中。
（3）应当同时点燃酒精和碎纸片，保证燃烧时间相同。
燃烧过程中有热量损失，水吸收的热量小于燃料燃烧放出的热量。
【分析】（1）燃料充分燃烧放出热量与燃料种类和质量有关；根据Q=cmΔt明确影响吸收热量的相关因素；
（2）按照温度计使用方法确定操作中存在的错误；
（3）为燃烧时间相同应当同时点燃酒精和碎纸片；燃烧过程中有热量损失。
32．【答案】（1）不能；由已知条件可知，未知电阻Rx的阻值约为150Ω，因为电源电压为3V，由 I=UR 可知电路中的电流太小，用电流表不能准确测出电流的大小，所以不能用伏安法较准确地测出该电阻的阻值。
（2）；0.4；小于
（3）
【知识点】伏安法测电阻的探究实验；探究用电器的电功率实验
【解析】【解答】（1）由已知条件可知，未知电阻Rx的阻值约为150Ω，因为电源电压为3V，由 I=UR 可知电路中的电流太小，用电流表不能准确测出电流的大小，所以不能用伏安法较准确地测出该电阻的阻值。
（2）①根据电路图，从滑动变阻器左下端引出的导线接在单刀双掷开关的中间位置，电压表“3”接线柱与电源正极相连，如图所示：
②电压表选择0~3V量程，最小分度值为0.1V，电压表示数为0.4V。
③滑动变阻器的滑片向左移动，接入电路中的电阻R变小，根据串联电路的分压原理 URR=U0R0
要使滑动变阻器两端的电压UR保持不变，需要减小变阻箱R0的阻值，所以测得的Rx的值小于真实值。
（3）若不用电压表，根据并联电路各支路两端电压相等的特点，应让小灯泡和定值电阻并联，调节滑动变阻器，使通过电阻箱R0的电流I满足IR0=2.5V，则此时小灯泡两端电压就是2.5V，所以题图中最上边框内是小灯泡，左下框内是电阻箱R0，右下框内是电流表，如图所示：
闭合开关S、S2，断开S1，调节滑片，使电流表示 I=UR=2.5V10Ω=0.25A
此时小灯泡两端电压就是2.5V，然后再闭合S1，断开S2，电流表测干路电流，读出电流表的示数I'，由于电路连接没有改变，电阻大小没有改变，灯泡仍正常发光，则通过小灯泡的额定电流I额=I'-0.25A
则测小灯泡额定功率P=U额I额=2.5V×(I'-0.25A)
【分析】（1）根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。若电流值小于电流表的分度值时，将无法准确地测出电流值。
（2）①根据电路图连接实物电路图，从滑动变阻器引出的导线接在单刀双掷开关的中间位置，电压表“3”接线柱与电源正极相连。
②先确定电压表的量程和分度值，读出电压表的示数。
③滑动变阻器的滑片向左移动，接入电路中的电阻变小，根据串联电路的分压原理，要使变阻箱两端的电压保持不变，需要减小变阻箱的阻值，据此判断。
（3）根据并联电路各支路两端电压相等的特点，小灯泡和电阻箱并联，判断题目中小灯泡、电阻箱R0、电流表的位置。声音
声音强弱的等级/dB
频率/Hz
甲
70
1100
乙
110
700
额定电压
220V
额定功率
热风时：990W
冷风时：110W
次数
G物/N
G动/N
F/N
η/%
1
6.0
0.3
2.2
90.9
2
6.0
1.0
3
6.0
1.9
2.9
69.0
4
6.0
3.2
3.4
58.8
相关试卷
2023年江苏省泰州市中考物理模拟训练卷10（解析版）： 这是一份2023年江苏省泰州市中考物理模拟训练卷10（解析版），共24页。试卷主要包含了单选题，填空题，作图题，计算题，实验探究题等内容，欢迎下载使用。
2023年江苏省泰州市中考物理模拟训练卷10（解析版）： 这是一份2023年江苏省泰州市中考物理模拟训练卷10（解析版），共24页。试卷主要包含了单选题，填空题，作图题，计算题，实验探究题等内容，欢迎下载使用。
2023年江苏省泰州市中考物理模拟训练卷11（解析版）： 这是一份2023年江苏省泰州市中考物理模拟训练卷11（解析版），共22页。试卷主要包含了单选题，填空题，解答题等内容，欢迎下载使用。
