2023年江苏省泰州市中考物理模拟训练卷14（解析版）
展开
这是一份2023年江苏省泰州市中考物理模拟训练卷14（解析版），共25页。试卷主要包含了单选题，填空题，作图题，计算题，实验探究题等内容，欢迎下载使用。

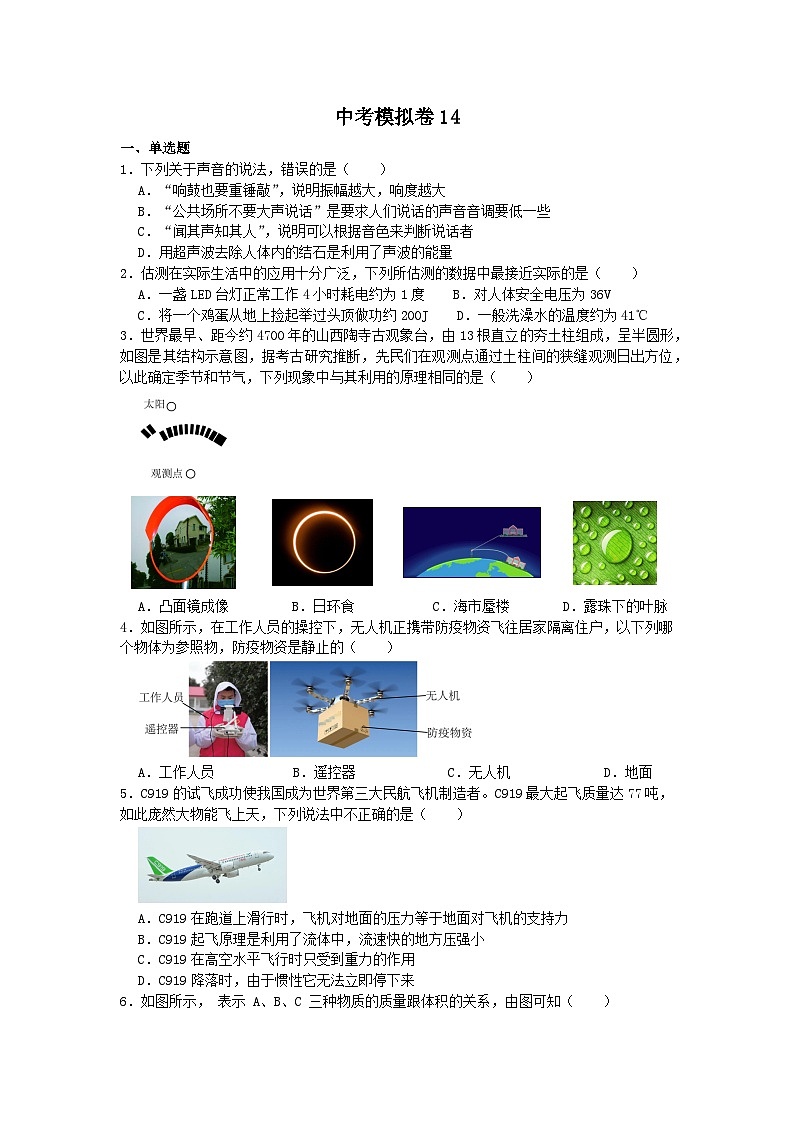

1．下列关于声音的说法，错误的是（ ）
A．“响鼓也要重锤敲”，说明振幅越大，响度越大
B．“公共场所不要大声说话”是要求人们说话的声音音调要低一些
C．“闻其声知其人”，说明可以根据音色来判断说话者
D．用超声波去除人体内的结石是利用了声波的能量
2．估测在实际生活中的应用十分广泛，下列所估测的数据中最接近实际的是（ ）
A．一盏LED台灯正常工作4小时耗电约为1度 B．对人体安全电压为36V
C．将一个鸡蛋从地上捡起举过头顶做功约200J D．一般洗澡水的温度约为41℃
3．世界最早、距今约4700年的山西陶寺古观象台，由13根直立的夯土柱组成，呈半圆形，如图是其结构示意图，据考古研究推断，先民们在观测点通过土柱间的狭缝观测日出方位，以此确定季节和节气，下列现象中与其利用的原理相同的是（ ）
4．如图所示，在工作人员的操控下，无人机正携带防疫物资飞往居家隔离住户，以下列哪个物体为参照物，防疫物资是静止的（ ）
A．工作人员B．遥控器C．无人机D．地面
5．C919的试飞成功使我国成为世界第三大民航飞机制造者。C919最大起飞质量达77吨，如此庞然大物能飞上天，下列说法中不正确的是（ ）
A．C919在跑道上滑行时，飞机对地面的压力等于地面对飞机的支持力
B．C919起飞原理是利用了流体中，流速快的地方压强小
C．C919在高空水平飞行时只受到重力的作用
D．C919降落时，由于惯性它无法立即停下来

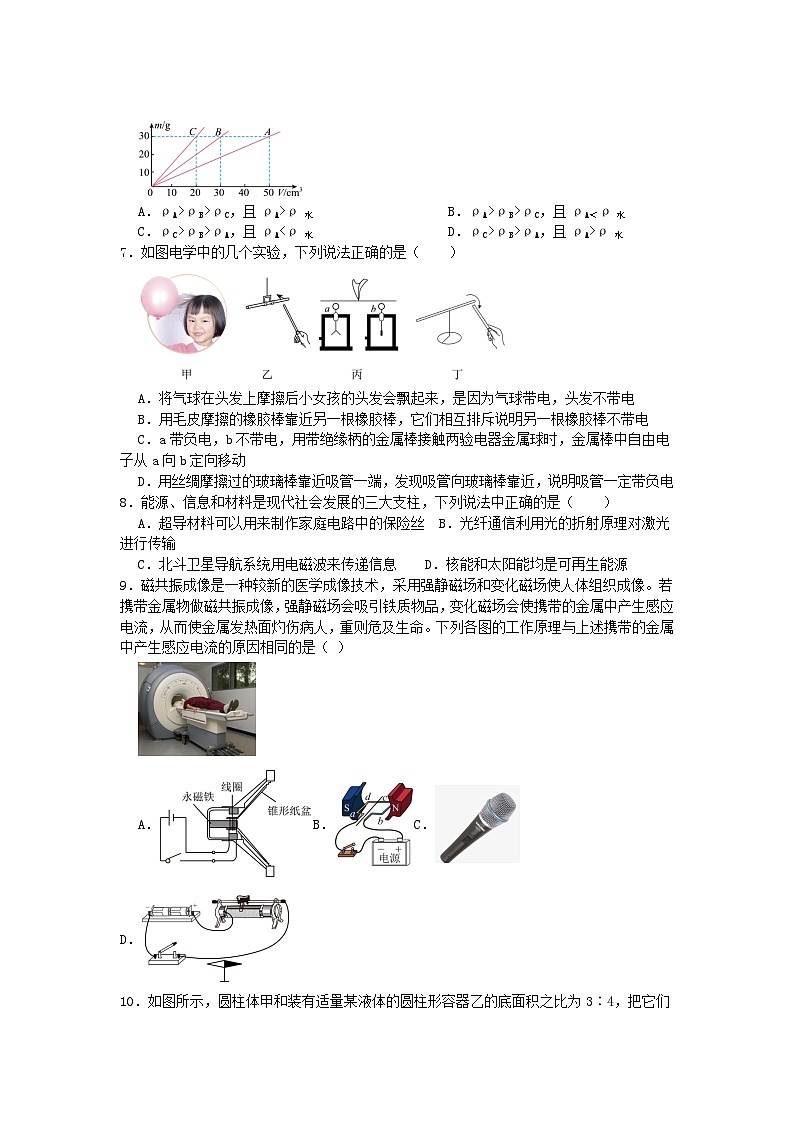

6．如图所示， 表示 A、B、C 三种物质的质量跟体积的关系，由图可知（ ）
A．ρA>ρB>ρC，且ρA>ρ水B．ρA>ρB>ρC，且ρA＜ρ水
C．ρC>ρB>ρA，且ρA<ρ水D．ρC>ρB>ρA，且ρA>ρ水
7．如图电学中的几个实验，下列说法正确的是（ ）
A．将气球在头发上摩擦后小女孩的头发会飘起来，是因为气球带电，头发不带电
B．用毛皮摩擦的橡胶棒靠近另一根橡胶棒，它们相互排斥说明另一根橡胶棒不带电
C．a带负电，b不带电，用带绝缘柄的金属棒接触两验电器金属球时，金属棒中自由电子从a向b定向移动
D．用丝绸摩擦过的玻璃棒靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管一定带负电
8．能源、信息和材料是现代社会发展的三大支柱，下列说法中正确的是（ ）
A．超导材料可以用来制作家庭电路中的保险丝 B．光纤通信利用光的折射原理对激光进行传输
C．北斗卫星导航系统用电磁波来传递信息 D．核能和太阳能均是可再生能源
9．磁共振成像是一种较新的医学成像技术，采用强静磁场和变化磁场使人体组织成像。若携带金属物做磁共振成像，强静磁场会吸引铁质物品，变化磁场会使携带的金属中产生感应电流，从而使金属发热面灼伤病人，重则危及生命。下列各图的工作原理与上述携带的金属中产生感应电流的原因相同的是（ ）
A．B．C．D．
10．如图所示，圆柱体甲和装有适量某液体的圆柱形容器乙的底面积之比为3∶4，把它们平放在同一水平桌面上，在甲物体上，沿水平方向截取一段长为x的物体A，并平稳放入容器乙中，用力使物体A刚好浸没在液体中（A不与容器乙接触，液体无溢出）。截取后，甲、乙对桌面的压强随截取长度x的变化关系如图丙所示。已知甲的密度为0.6×103kg/m3，容器乙的壁厚和质均忽略不计，g取10N/kg，下列说法正确的是（ ）
A．圆柱体甲截取前和容器乙中的液体质量之比为3∶2
B．圆柱体甲截取前对桌面的压强为1000Pa
C．容器乙中液体的密度为0.5×103kg/m3
D．容器乙中未放入物体A时，液体的深度为7.5cm
11．如图甲所示，电源电压恒为9V，滑动变阻器R标有“100Ω 0.5A”字样，压力传感器R0电流在0.1A~0.4A之间均能正常工作。通过测试压力传感器R0的U-I关系如图乙所示，则下列判断正确的是（ ）
A．压力传感器R0工作时，电阻保持不变
B．压力传感器R0处于正常工作状态时，电路消耗的最小功率为3.6W
C．当变阻器的滑片在中点时，压力传感器R0与滑动变阻器的电压之比为1︰1
D．为使压力传感器R0处于正常工作状态，R的阻值范围应控制在12.5Ω~70Ω
12．我国南方地区经常因多轮强降雨造成多地发生较重的洪涝灾害。抗洪抢险小分队成员在一次行动中需要帮老百姓把一个质量为240kg的重物搬到2m高的车上，他们用5m的长木板搭了一个斜面（如图所示），用1200N的力花了5min将重物匀速推到车上，关于此简易斜面装置，下列说法中正确的是（ ）
A．他们对重物做了6000J的功 B．他们做功的功率为16W
C．此次简易斜面装置的机械效率为50% D．斜面是一种省功机械
二、填空题
13．2022年北京冬奥会给我们留下了太多的回忆。如图所示，开幕式上“虎头娃娃”们用童声合唱《奥林匹克颂》，从物理角度来看，歌声是由声带 产生的，合唱的歌声一定比其中任意一个小朋友发出歌声的 （选填“音调高”、“响度大”或“音色好”）。
14．如图，烧杯中的水已经开始沸腾，温度计示数如图，则沸点为 ℃，说明当时气压比标准大气压 ，此时烧杯中的气泡应为图 。
15．如图所示，三月的春风，让汉中的了“田无一垛不黄花”的美景。游客在各自位置都能看到这满眼的金黄色，是因为太阳光照射在油菜花上发生了 反射。用一束红光照向影子中的菜花，该处菜花呈 色。
16．中国高铁正以速度最快、成本最低、运营里程最长等优势成为“中国制造”的新名片。如图所示为我国常见的高铁动车组列车照片，列车头部呈流线型，目的是 列车在加速过程中，该车的动能增加，惯性 （选填“变大”、“变小”或“不变”）。
17．“巅峰使命”珠峰科考项目组成功将自主研发的浮空艇从海拔4300米的营地升空到9000米，创造了浮空艇大气科学观测世界纪录。假设在此前的一次实验中，浮空艇（表皮很薄的气囊）体积为9000m3，内部充有氮气和空气的混合气体，其密度为0.2kg/m3，浮空艇内气体的质量是 kg，浮空艇所受到的浮力是 N；浮空艇的表皮及外壁仪器舱总质量为2×103kg，浮空艇用缆绳系在一辆锚泊车上（如图）。该浮空艇周围空气的密度为1.2kg/m3，g取10N/kg，缆绳的重力不计，仪器舱体积可忽略不计。为了有效控制浮空艇，要求锚泊车的重力是缆绳拉力的三倍，则锚泊车的质量是 t。
18．2022年11月30日5时42分，神舟十五号飞船成功对接于天和核心舱前向端口。对接过程中，飞船相对于核心舱是 （选填“静止”或“运动”）的；地面指挥中心发出的对接指令是通过 传送给飞船和核心舱的。
19．如图是我国古代发明的取火器的模型图，把木制推杆迅速推入牛角套筒时，杆前端的艾绒立刻燃烧起来，这是通过 的方式，使筒内空气内能 ，温度升高，达到艾绒的着火点。该过程的能量转化与四冲程汽油机的 冲程相同。
20．如图所示为小明家使用的电能表，由图可知他家同时可使用的用电器总功率不能超过 W；小明关闭家中其他用电器，只让电水壶烧水，电水壶正常工作，小明观察电能表的铝盘在1min内转了18圈，则该电水壶的实际功率为 W，在该段时间内消耗的电能是 J。
21．如图所示是“探究电流通过导体产生热量的多少跟什么因素有关”的实验装置。若探究电流通过导体产生热量与电流的关系，实验前应选择 （选填“甲”或“乙”）装置。如果甲装置中通过5Ω电阻丝的电流为0.6A，则甲装置中10Ω电阻丝在1min内产生的热量是 J。将甲、乙分别接在电源电压相同电路中，则标号①、④两电阻1s内产生的热量之比为 。
三、作图题
22．（1）、如图甲所示，水平台上光源S发出的一条光线经竖直放置的平面镜反射后，再经凸透镜折射后，平行于凸透镜的主光轴射出。请在图中画出光源S，并完成光路图。
（2）、如图乙所示，小明在跑步，只有后脚着地。请画出此时小明受到的支持力的示意图。
（3）、请你在答题纸上用笔画线代替导线，将图丙中的各元件连接成电路，要求：两灯泡并联；电流表测流过L1的电流（电流约为0.4A）；开关S1控制整个电路，S2只控制L2；导线不能交叉。
甲 乙 丙
四、计算题
23．筑牢防护堡垒，守护一方平安。我市巡警使用电动车巡逻，如图所示。该电动车的电池容量为100A•h，蓄电池充放电电压为48V，额定功率1.2kW，充满电后，在某次巡逻中，巡警驾驶电动车以8m/s的平均速度绕所管辖区域行驶了30min，然后接到通知，要求在20min内原路返回。求：
（1）巡警驾驶电动车以8m/s的平均速度行驶30min通过的路程；
（2）要在规定时间回去，则电动车往返全程的平均速度为多少；
（3）电动车充满电后，在额定功率下，可以行驶的最长时间为多少h。
24．如图所示，电源电压恒为18V，R1为定值电阻，R2为滑动变阻器，其上标有“10Ω 2A”的字样，灯泡L标有“6V 2W”，电流表A1的量程为0～0.6A，电流表A的量程为0～3A。
（1）求灯泡L正常工作时的电阻。
（2）闭合S，断开S1、S2，灯泡恰好正常工作，求R1的阻值。
（3）S、S1、S2均闭合，当电路消耗的功率最大时，求滑动变阻器R2连入电路的阻值及最大总功率。
五、实验探究题
25．小琪在峨眉山旅游时了解到这样一段材料：
山顶有泉，煮米不成饭，但碎如砂粒。万古冰雪之汁，不能熟物，余前知之。自山下携水一缶来，财自足也。”(节选自范成大《峨眉山行记》
小琪认为“不能熟物”并不是因为用了“万古冰雪之汁”，而是另有原因。于是他采集泉水样品，用下图装置进行实验。
（1）组装图甲中的实验装置时，安装顺序为 (选填“自上而下”或“自下而上”)；
（2）实验时，每隔1min记录一次温度。第2min初温度计示数如图甲，为 ℃。由表中数据可知，当时水的沸点是 ℃；
（3）第7min末，小琪在烧瓶上塞上木塞，并用注射器向烧瓶内打气，发现水温升高至图丙所示位置。由此可知，山顶泉水“不能熟物”不是水的问题，而是 影响了水的沸点。
26．同学们探究“水的沸腾前后温度变化的特点”。
【进行实验与收集证据】
（1）实验室提供了一些比烧杯口略大的圆形硬纸板，且在硬纸板上剪出小孔，以便将温度计通过小孔插入烧杯内的水中，如图甲所示，应选择圆形硬纸板 （选填“A”或“B”）进行实验；
（2）安装好如图乙所示的装置对水进行加热，当水温上升到图乙中温度计所示的温度时，每隔1min记一次温度计的示数，直至沸腾一段时间，记录的数据如表所示。在图乙中，三人读数正确的是 同学，其示数为 ℃；
（3）【分析与认证】①根据实验数据，在图丙中画出水温随时间变化的关系图像 ；
②分析数据或图像可知：当加热到第9min时，观察烧杯中的水的情景为如图丁中 所示；水沸腾时温度变化的特点是 ；实验环境中的大气压 （选填“高于”、“低于”或“等于”）1个标准大气压。
27．如图所示是小明“探究浮力的大小跟排开液体所受重力的关系”实验。
（1）将空心物体A竖直挂在弹簧测力计上，弹簧测力计指针静止时示数如图甲所示，该弹簧测力计量程为 N，物体A所受重力为 N；
（2）测出空小桶B所受重力为1.4N，将物体A轻轻放入盛满水的溢水杯中，同时用空桶B收集溢出的水，A静止时如图乙所示，则物体A受到的浮力为 N；将盛有溢出水的小桶B挂在弹簧测力计下，测出小桶B和溢出水的总重为3.4N，记录、分析实验数据，可得出实验结论：物体A排开水的重力 （选填“大于”“小于”或“等于”）A受到的浮力；
（3）为了得到普遍结论，同学小红用小明以上实验方案和器材多次测量取平均值，这样的做法 （选填“合理”或“不合理”）；
（4）完成以上操作后，小明往A中加入沙子进行实验（每次加入沙子后物体A没有被浸没，也没有触杯底），得到4组数据如表：
实验中，加入沙子越多，桶A浸入水中就越 （选填“深”或“浅”）；分析以上探究过程可以得到的结论是：浸在液体中的物体受到向上的浮力，浮力大小等于 。
28．在测量盐水密度的实验中：
（1）把托盘天平放在 上，将游码移到标尺左端零刻度线处，指针位置如图甲所示，应将平衡螺母向 调节，使天平横梁平衡；
（2）将质量为35.4g的烧杯中装有适量的盐水放在天平左盘，平衡时，右盘砝码的质量和游码位置如图乙所示，将烧杯中的盐水全部倒入量筒内，液面位置如图丙，则盐水的密度为 kg/m3；
（3）按照上述步骤进行测量，则测得的盐水密度 （选填“偏大”“不变”或“偏小”）；
（4）实验结束后小江继续测量一个土鸡蛋的密度，先用天平测出土鸡蛋的质量为m0，测体积时发现土鸡蛋无法放入量筒中，于是他找来了胶头滴管，并利用现有器材测出了土鸡蛋的密度。
①在烧杯中装入适量的水，并在水面的位置做好标记，用天平测出烧杯和水的总质量m1；
②把土鸡蛋轻轻放在装有水的烧杯中， ，再用天平测量此时烧杯、水和土鸡蛋的总质量m2；
③土鸡蛋的密度表达式是ρ= （用所测量的物理量符号表示，水的密度ρ水）。
29．斜面是一直简单机械，在生活和生本中有很多应用，小明利用左图所示的装置探究斜面的机械效率，测得的数荐记录在右侧的表格中。
（1）根据表格中记录的数据，可以推测小明在探究斜面的机械效率跟斜面 的关系；
（2）根据表格中记录的数据，斜面的倾斜程度越大，使用斜面越 （选填“省力”或“不省力”）；
（3）第一次实验中物体在斜面上受到的摩擦力为 N；
（4）该小组又进行了第4次实验，他们在斜面上铺上棉布，使斜面变粗糙，斜面的倾斜程度与第3次相同，保持斜面高和长分别是0.5m和1m，物体重为10N，用弹簧测力计拉动同一物块沿斜面向上做匀速直线运动，读出此时弹簧测力计的示数为10N，他们测得这种情况下斜面的机械效率为 ，证明了，在其他条件一定时，斜面越粗糙，斜面的机械效率越低。
30．某班同学利用图甲所示的装置探究水和煤油的吸热能力。
（1）在如图1中除了给出的实验器材外，还需要天平和 。在加热过程中，水和煤油吸收热量的多少是通过 来判定的；
（2）实验过程中，第1、2小组记录的数据如表：
如图2为第1小组的同学绘制的“吸收热量-时间”和“升高温度-时间”图像，你认为能真实反映实验情况的是____；
A．B．C．D．
（3）两个小组的同学对实验装置进行了改进，将装有水和煤油的试管分别放在烧杯中，通过加热烧杯中的水再给试管中的水和煤油加热，如右图所示，这样改进的好处是 。
31．图甲所示是某实验小组探究“杠杆的平衡条件”的实验装置。
（1）杠杆在图甲所示的位置静止，要想使杠杆在水平位置平衡，应将杠杆两端的平衡螺母向 （选填“左”或“右”）侧调节；
（2）图乙所示是一个平衡的杠杆，如果在杠杆两侧挂钩码处各加一个相同的钩码，杠杆将 （选填“保持平衡”、“顺时针转动”或“逆时针转动”）；
（3）某同学提出，若支点不在杠杆的中点，杠杆的平衡条件是否仍然成立？于是该小组利用图丙所示的装置进行探究，在杠杆O点处挂2个钩码，用弹簧测力计在A点处竖直向上拉，使杠杆在水平位置平衡，此时弹簧测力计的示数为 N。以弹簧测力计的拉力为动力F1，钩码处绳子的拉力为阻力F2，多次改变动力作用点的位置进行实验发现：当杠杆水平平衡时，F1l1总是大于F2l2，其原因可能是 对杠杆平衡有影响。
32．小昊利用如图甲所示的实验装置“探究电流与电压、电阻的关系”。实验器材有定值电阻（5Ω、10Ω、15Ω、20Ω）、规格为“60Ω 0.5A”的滑动变阻器、电压为6V的电源、电压表、电流表、导线和开关。
（1）图甲是小昊连接的实物电路，其中有一根导线连接错误，请你在该导线上打“×”，并用笔画线代替导线正确连线。
（2）小昊改正错误后，闭合开关，移动滑片，电流表指针随之偏转，而电压表的指针不动，则电路故障的原因是定值电阻 （选填“断路”或“短路”）。
（3）小昊把10Ω的电阻接入电路，闭合开关后，不断调节滑动变阻器的滑片，多次改变电阻两端的电压并记录对应的电流值如上表，由此可以归纳出的结论是：电阻一定时，通过电阻的电流与电阻两端的电压成 。
（4）小昊继续用图甲的电路“探究电流与电阻的关系”。电源电压6V保持不变，调节滑动变阻器的滑片，保持电压表示数3V不变。根据提供的器材和连接的实物图，四个定值电阻中可以用来进行实验的有： 。
（5）小昊又利用图甲的电路测量额定电压为2.5V的小灯泡的额定功率。他将定值电阻换成了小灯泡，闭合开关，调节滑动变阻器的滑片，当电压表示数为2.5V时，电流表示数如图乙所示为 A，小灯泡的额定功率为 W。
（6）完成实验后，小昊挑战不用电流表也可以测量灯泡的额定功率。他用两个开关，一个“2V 1W”的小灯泡L2、电压为6V的电源等实验器材，设计了如图丙的电路，也测出了额定电流为0.5A的小灯泡L1的额定功率。请你帮她将实验过程补充完整：
①闭合开关S1、S2，断开S3，调节滑动变阻器的滑片P，使电压表的示数为2V；
②接着闭合开关S1、S3，断开S2，保持滑动变阻器滑片P不动，记录电压表的示数为U；
③小灯泡L1的额定功率表达式为：P额= 。
答案解析部分
1．【答案】B
【知识点】响度及响度与振幅的关系；音色；声与能量
【解析】【解答】A．声音是由物体振动产生的，物体振幅越大，响度越大，响鼓也要重锤敲，重锤使鼓面振幅大，响度也大，A正确，不符合题意；
B．“公共场所不要大声说话”是要求人们说话的声音响度要低一些，B错误，符合题意；
C．不同人说话的特点不同，就是指音色不同，闻其声知其人，说明可以根据音色来判断说话者，C正确，不符合题意；
D．声既能传递信息，也能传递能量，用超声波去除人体内的结石是利用了声波的能量，D正确，不符合题意。
故答案为：B。
【分析】物体振幅越大，响度越大；可以根据音色来判断说话者；声既能传递信息，也能传递能量。
2．【答案】D
【知识点】温度及温度计的使用与读数；电压和电压的单位换算；电功的计算；功的计算及应用
【解析】【解答】A．一盏LED台灯的功率在10W=0.01kW
左右，正常工作4小时耗电约为W=Pt=0.01kW×4h=0.04kW•h=0.04度
A不符合题意；
B．对人体安全电压为不高于36V，B不符合题意；
C．一个鸡蛋的重力约为0.5N，人的身高约为1.6m，过头顶时的高度约2m，将一个鸡蛋从地上捡起举过头顶做功约为W=Gh=0.5N×2m=1J
C不符合题意；
D．人的体温在37℃左右，洗澡水的温度比人体温度略高，在41℃左右，D符合题意。
故答案为：D。
【分析】根据常见的温度、电压、做功多少盒消耗电能的多少，结合实际数据解答。
3．【答案】B
【知识点】光的直线传播及其应用
【解析】【解答】古观象台的原理是光在同种均匀介质中沿直线传播。
A．凸面镜成像，利用了光的反射现象，A不符合题意；
B．日环食的形成是由于光的直线传播，B符合题意；
C．海市蜃楼是由光的折射现象形成的，C不符合题意；
D．露珠下的叶脉，通过露珠看叶脉会很清晰，属于凸透镜成像，是由光的折射现象形成的，D不符合题意。
故答案为：B。
【分析】光在同种均匀介质中沿直线传播。
4．【答案】C
【知识点】参照物及其选择
【解析】【解答】防疫物资与无人机之间没有位置的变化，因此选择无人机为参照物，防疫物资是静止的；防疫物资与工作人员、遥控器、地面的位置不断发生着变化，以工作人员、遥控器、地面为参照物，防疫物资是运动的，ABD不符合题意；C符合题意。
故答案为：C。
【分析】相对于参照物，物体间没有位置变化，物体是静止的。
5．【答案】C
【知识点】重力及其大小的计算；惯性及其现象；流体压强与流速的关系
【解析】【解答】A．C919在跑道上滑行时，地面对飞机施加支持力的同时飞机对地面施加压力，这两个力是一对相互作用力，大小相等，A正确，不符合题意；
B．C919飞机的机翼做成上凸下平的形状，机翼上方的空气流速大、压强小，机翼下方的空气流速小、压强大，所以机翼受到一个向上的压强差，从而产生向上的升力，B正确，不符合题意；
C．C919在高空水平飞行时受到重力、升力、空气阻力、前进的动力的作用，C错误，符合题意；
D．C919降落时，由于具有惯性，会保持原来的运动状态，无法立即停下来，D正确，不符合题意。
故答案为：C。
【分析】流体在流速大的地方压强小；惯性是物体继续保持原有状态的原因。
6．【答案】C
【知识点】密度公式及其应用
【解析】【解答】AB．由图可知， C、B、A三种物质质量同为30g时，体积分别为20cm3、30cm3、50cm3，根据ρ=mV可知，质量相同时，体积越大，密度越小，所以三种物质的密度关系ρC>ρB>ρA
AB不符合题意；
CD．A物质的密度ρA=mV=30g50cm3=0.6g/cm3
则ρA<ρ水，C符合题意，D不符合题意。
故答案为：C。
【分析】根据物体的质量和体积的比值， 计算密度，判断密度的大小。
7．【答案】C
【知识点】电荷间的相互作用规律；物体带电情况的判断
【解析】【解答】A．同种电荷相互排斥，异种电荷相互吸引。将气球在头发上摩擦后，头发、气球分别带等量的异种电荷，因为异种电荷相互吸引，所以小女孩的头发会飘起来，A不符合题意；
B．用毛皮摩擦的橡胶棒带负电，与另一根橡胶棒相互排斥，说明另一根橡胶棒带同种电荷，即带负电，B不符合题意；
C．a带负电（有多余的电子）、b不带电（正电荷数等于负电荷数），用一根带绝缘柄的金属棒把两个验电器的金属球连接起来的瞬间，金属棒中自由电子从a向b定向移动，C符合题意；
D．带电体能够吸引轻小物体，用丝调摩擦过的玻璃棒带正电，靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管带负电或不带电，D不符合题意。
故答案为：C。
【分析】相互摩擦的物体都带电；带电体间同种电荷相互排斥，异种电荷相互吸引；电流方向和负电荷的定向移动方向相反。
8．【答案】C
【知识点】能源及其分类；超导体特点及作用；光纤通信；电磁波在日常生活中的应用
【解析】【解答】A．保险丝要用电阻较大、熔点较低的材料制成，超导材料没有电阻，不可用来制作保险丝，A不符合题意；
B．光纤通信利用光的反射原理对激光进行传输，不是折射，B不符合题意；
C．各类卫星都是通过电磁波来传递信息的，北斗也不例外，C符合题意；
D．核燃料用一些少一些，不会在短时间内得到补充，核能不是不可再生能源，D不符合题意。
故答案为：C。
【分析】超导体电阻为零，不能产生热量；光纤通信利用了光的反射；北斗卫星利用电磁波传递信息；核能是不可再生资源。
9．【答案】C
【知识点】通电直导线周围的磁场；磁场对通电导线的作用；电磁感应
【解析】【解答】A．扬声器的原理是通电导体在磁场中受力运动，A不符合题意；
B．图中是电动机的原理图，电动机的原理是通电导体在磁场中受力运动，B不符合题意；
C．话筒是将声音信号转变为电信号，原理是电磁感应，C符合题意；
D．图中是奥斯特实验，说明通电导体周围存在着磁场，D不符合题意。
故答案为：C。
【分析】闭合电路的部分导体切割磁感线，是发动机的工作，原理是电磁感应。
10．【答案】D
【知识点】密度公式及其应用；压强的大小及其计算；液体压强的计算
【解析】【解答】A．由图像可知，截取前圆柱体甲对桌面的压强p甲=4p0，容器乙对桌面的压强p乙=p0，由p=FS=GS=mgS，得，圆柱体甲截取前和容器乙中的液体质量之比为m甲m乙=p甲S甲p乙S乙=4p0×3p0×4=31，A不符合题意；
B．设截取前圆柱体甲的高度为h，则圆柱体甲对桌面的压强为4P0=ρ甲gh①，由乙图可知，柱体甲截取长度为x=10cm=0.1m，后，圆柱体甲对桌面的压强为2p0=ρ甲g（h-x）②，联立①②，解得：h=0.2m，所以圆柱体甲截取前对桌面的压强为p甲=ρ甲gh=0.6×103kg/m3×10N/kg×0.2m=1200Pa，B不符合题意；
CD．容器乙的壁厚和质量均忽略不计，容器乙中未放入物体A时，对桌面的压强等于液体的压强，即p0=ρ乙gh乙③，圆柱体甲截取长度为x=10cm=0.1m，时，则物体A的体积VA=S甲x，将物体A浸没在液体乙中，液面上升的高度为Δℎ=VAS乙=S甲xS乙=34x④，物体A刚好浸没在液体中时，容器乙对桌面的压强等于此时液体的压强，即2p0=ρ乙g（h乙+Δh）⑤，联立③④⑤，解得h乙=7.5cm=0.075m，D符合题意；
C．由B选项分析可知p0=14p甲=14×1200Pa=300Pa，由p0=ρ乙gh乙得，容器乙中液体的密度为ρ乙=p0gℎ乙=300Pa10N/kg×0.075m=0.4×103kg/m3，C不符合题意。
故答案为：D。
【分析】根据压强和受力面积的乘积计算压力，计算物体的重力和质量；根据液体密度和深度，可以计算液体压强的大小；根据体积关系，计算深度变化，结合液体密度计算压强变化；利用液体压强和深度，计算液体密度。
11．【答案】D
【知识点】串联电路的电压规律；欧姆定律及其应用；电功率的计算
【解析】【解答】A．压力传感器R0与滑动变阻器串联，电压表测量压力传感器两端的电压，电流表测量电路中的电流。由图像可知，通过R0的电流与R0两端的电压不成正比，根据欧姆定律可知，压力传感器R0的电阻不是一个定值，A不符合题意；
B．压力传感器R0处于正常工作状态时，电路电流最小为0.1A，则电路消耗的最小功率为P最小=UI最小=9V×0.1A=0.9W
B不符合题意；
C．因为压力传感器R0与滑动变阻器串联，通过的电流相等，所以压力传感器R0与滑动变阻器串联两端的电压之比就等于两电阻之比，因无法判断压力传感器R0与滑动变阻器电阻的大小关系，所以无法判断它们两端电压的关系，C不符合题意；
D．压力传感器R0处于正常工作状态时，电路电流最小为0.1A，压力传感器R0两端的最小电压为2V，所以滑动变阻器两端的最大电压为U1=9V-2V=7V
此时滑动变阻器接入电路的电阻最大R大=U1I最小=7V0.1A=70Ω
电路电流最大为0.4A，压力传感器R0两端的最大电压为4V，所以滑动变阻器两端的最小电压为U2=9V-4V=5V
滑动变阻器接入电路的电阻最小R小=U2I最大=5V0.4A=12.5Ω
所以滑动变阻器的阻值范围应控制在12.5Ω~70Ω，D符合题意。
故答案为：D。
【分析】根据导体的电压和电流关系，判断电阻的变化；根据电压和电流的乘积，计算电功率；在串联电路中，分压之和等于电源电压；根据电压和电流的比值， 计算电阻。
12．【答案】A
【知识点】功率的计算；重力及其大小的计算；机械效率的计算；功的计算及应用
【解析】【解答】A．他们对重物做的功（即推力做的总功）W总=Fs=1200N×5m=6000J
A符合题意；
B．做功的功率为P=W总t=6000J5×60s=20W
B不符合题意；
C．重物的重力G=mg=240kg×10N/kg=2400N
对重物做的有用功W有用=Gℎ=2400N×2m=4800J
斜面装置的机械效率η=W有用W总×100%=4800J6000J×100%=80%
C不符合题意；
D．根据功的原理可知，使用任何机械都不省功，D不符合题意。
故答案为：A。
【分析】根据拉力和距离的乘积，计算做功多少，功和时间的比值，计算功率；利用物体的质量计算重力，利用物体的重力和高度的乘积，计算有用功；根据有用功和总功的比值， 计算机械效率。
13．【答案】振动；响度大
【知识点】声音的产生；响度及响度与振幅的关系
【解析】【解答】声音是由物体的振动产生的，歌声是由声带振动产生的。合唱时，很多人声音混合，增大了声音的响度，听起来更响亮。
【分析】声音是由物体的振动产生的；响度是指声音的大小。
14．【答案】99；低；A
【知识点】探究水的沸腾实验
【解析】【解答】温度计的分度值是1℃，示数为99℃，水沸腾时的温度叫沸点，则沸点为99℃。标准大气压下水的沸点为100℃，此时沸点低于100℃，所以当时气压比标准大气压低。水沸腾时，整个容器中水温相同，水内部不停地汽化，产生大量的水蒸气进入气泡，气泡变大，水沸腾时烧杯中的气泡应为图A。
【分析】水沸腾时的温度叫沸点；气压越低，沸点越低；水沸腾时，气泡变大。
15．【答案】漫；黑
【知识点】镜面反射与漫反射；物体的颜色
【解析】【解答】游客在各自位置都看到这满眼的金黄色，说明反射光线向各个方向都有，是因为太阳光照射在油菜花上发生了漫反射现象。
影子区域没有太阳光，用一束红光照向影子区域黄色的菜花，黄色的花只能反射黄色光，而吸收红光，即此时的花没有反射出任何光，所以花呈现黑色。
【分析】粗糙的物体会发生漫反射；黑色的物体吸收所有色光。
16．【答案】为了减小空气阻力；不变
【知识点】物体运动状态的变化；惯性及其现象
【解析】【解答】列车做成流线型，是为了减少列车运行时受到的空气阻力，从而达到提高车速的目的。
物体的惯性大小只与物体的质量有关，与速度无关；列车加速过程中，其质量不变，只是速度的变化，则列车的惯性不变。
【分析】流线型可以减少阻力；惯性只和物体的质量有关。
17．【答案】1800；1.08×105；21
【知识点】密度公式及其应用；重力及其大小的计算；浮力大小的计算
【解析】【解答】由ρ=mV可得，浮空艇内气体的质量m气=ρ气V=0.2kg/m3×9000m3=1800kg
由题意可知，浮空艇排开空气的体积V排=V=9000m3
则浮空艇所受到的浮力F浮=ρ空气gV排=1.2kg/m3×10N/kg×9000m3=1.08×105N
浮空艇和艇内气体的总重力G总=m总g=(1800kg+2000kg)×10N/kg=3.8×104N
由力的平衡条件可知，缆绳拉力F=F浮﹣G总=1.08×105N﹣3.8×104N=7×104N因为锚泊车的重力是缆绳拉力的三倍，所以锚泊车的重力G车=3F=3×7×104N=2.1×105N
由G=mg可知，锚泊车的质量m=Gg=2.1×105N10N/kg=2.1×104kg=21t
【分析】根据物体的密度和体积的乘积计算质量；利用密度、排开气体的体积，可以计算浮力大小；根据物体的质量计算重力；利用物体受到的浮力和重力，计算拉力。
18．【答案】运动；电磁波
【知识点】参照物及其选择；电磁波在日常生活中的应用
【解析】【解答】对接过程中，飞船相对于核心舱位置在不断变化，飞船是运动的。
电磁波可以在真空中传播且能够传递信息。地面指挥中心发出的对接指令是通过电磁波传送给飞船和核心舱的。
【分析】相对于参照物，没有位置变化时，物体是静止的，有位置变化，物体是运动的；电磁波可以在真空中传播。
19．【答案】做功；增大；压缩
【知识点】做功改变物体内能；内燃机的四个冲程
【解析】【解答】封闭的气体被推杆压缩过程中，活塞对气体做功，所以气体内能增加，则温度升高，达到艾绒的着火点，使艾绒着火达到点火的目的；此过程中是机械能转化为内能，与汽油机的压缩冲程的能量转化相同。
【分析】压缩体积，是做功改变内能；在汽油机中，压缩冲程将机械能转化为内能。
20．【答案】4400；1800；1.08×105
【知识点】电能表参数的理解；电功计算公式的应用；电功率的计算
【解析】【解答】由图知，电能表的工作电压是220V，允许通过的最大电流为20A，所以他家同时使用的用电器最大总功率P最大＝UI最大＝220V×20A＝4400W，“600revs/（kW•h）”表示电路中用电器每消耗1kW•h的电能时电能表的转盘转过600r，则电能表的转盘转18r时用电器消耗的电能W=18600kW⋅ℎ=0.03kW⋅ℎ=1.08×105J，该用电器的电功率P=Wt=0.03kW⋅ℎ160ℎ=1.8kW=1800W
【分析】根据公式P最大＝UI最大，可求出最大功率；根据W=nN，P=Wt，可求出电能及电功率。
21．【答案】乙；216；2∶1
【知识点】焦耳定律的应用
【解析】【解答】乙图中右侧容器的电阻与容器外的电阻并联，再与左侧容器中的电阻串联，则通过左右两侧容器的电阻的电流不同，而两侧容器的电阻阻值和通电时间相同，因此乙图所示的装置是用来探究电流通过导体产生的热量与电流的关系。在串联电路中电流处处相等，通过10Ω电阻的电流等于通过5Ω电阻的电流，则10Ω电阻丝在1min内产生的热量Q＝I2Rt＝（0.6A）2×10Ω×60s＝216J，将甲、乙分别接在电源电压相同电路中，通过标号①电阻丝的电流为I1=U10Ω+5Ω=U15Ω，通过标号④电阻丝的电流为I2=U5Ω+2.5Ω×12=U15Ω，则标号①、④两电阻1s内产生的热量之比为Q1Q2=I12R1tI22R4t=I12R1I22R4=(U15Ω)2×10Ω(U15Ω)2×5Ω=21
【分析】“探究电流通过导体产生热量的多少跟什么因素有关”，应控制电阻相同，改变电流；根据公式Q＝I2Rt，可求出产生的热量。
22．【答案】
【知识点】平面镜成像的相关作图；透镜的光路图；力的三要素及力的示意图；实物的电路连接
【解析】
（1）【解答】根据通过焦点的光线经凸透镜折射后将平行于主光轴，画出凸透镜的入射光线，与平面镜相交，这条光线也是S发出的经平面镜反射后的光线，反向延长经平面镜的反射光线，与水平台的延长线交于点S'为水平台上光源S的像点，再根据像与物关于平面镜对称画出光源S，连接S与平面镜入射点的连线为入射光线，如图所示：
（2）【解答】图中小明向右跑步，地面对他的支持力方向竖直向上，作用在鞋底与地面的接触点上，在竖直向上的方向画一条带箭头的线段，并标明字母F，如图所示：
（3）【解答】根据题目条件，小灯泡L1、L2并联，开关S1控制整个电路，所以，S1接在干路上；又因为开关S2控制小灯泡L2，所以，开关S2与小灯泡L2串联；电流表测流过L1的电流，所以，电流表与小灯泡L1串联，且电流约为0.4A，故电流表可选用小量程，故电路连接如下图
【分析】（1）通过焦点的光线经凸透镜折射后将平行于主光轴；平面镜所成的像是正立等大的虚像，像与物到平面镜的距离相等，像与物的连线与平面镜垂直。
（2）物体受到的支撑力和支撑面垂直。
（3）根据电路图，确定灯泡的连接方式；电流表的测量范围，开关的控制部分，按照不交叉的原则，连接实物图。
23．【答案】（1）解：由题意可得，行驶的时间t1＝30min＝1800s
通过的路程s1＝vt1＝8m/s×1800s＝14400m
答：路程为14400m；
（2）解：由题可知，往返的总时间t总＝30min+20min＝50min＝3000s
总路程s总＝14400m×2＝28800m
电动车往返全程的平均速度v=s总t总=28800m3000s=9.6m/s
答：平均速度为9.6m/s；
（3）解：电池容量为100A•h，蓄电池充放电电压为48V，充满电后储存的电能W＝UIt＝48V×100A×3600s＝1.728×107J
电动车充满电后，在额定功率下，可以行驶的最长时间为t'=WP=1.728×107J1200W=14400s=4ℎ
答：最长时间为4h。
【知识点】速度公式及其应用；电功计算公式的应用；电功率的计算
【解析】【分析】（1）根据公式s=vt，可求出路程；
（2）根据公式v=st，可求出平均速度；
（3）根据公式 W＝UIt 及t=WP，可求出时间。
24．【答案】（1）解：由题知，灯泡的额定电压为6V，额定功率2W，由P=UI=U2R可得灯泡正常工作时的电阻RL=UL2PL=（6V）22W=18Ω
答：灯泡正常工作时的电阻是18Ω；
（2）解：由图知，当闭合S、断开S1、S2，R1与L串联，此时灯泡正常工作，则灯泡两端电压为6V，电路中的电流为I=I1=IL=ULRL=6V18Ω=13A
R1两端的电压U1＝U−UL＝18V−6V＝12V
定值电阻R1的阻值为R1=U1I1=12V13A=36Ω
答：定值电阻R1的阻值为36Ω；
（3）解：由图知，S、S1、S2均闭合，R1与R2并联，L被短路，电流表A测干路电流，A1测R1的电流，此时通过R1的电流是一个定值，由并联电路特点和欧姆定律可得IR1=UR1=18V36Ω=0.5A
由变阻器规格知，通过它的最大电流为2A，所以干路的最大电流I最大＝IR1+I2最大＝0.5A+2A＝2.5A＜3A
不超过A的量程，符合题意，所以此时滑动变阻器R2连入电路的阻值为R2=UI2最大=18V2A=9Ω
电路中最大功率为P最大＝UI最大＝18V×2.5A＝45W
答：滑动变阻器R2为9Ω时电路功率最大，最大功率为45W。
【知识点】欧姆定律及其应用；电功率的计算
【解析】【分析】（1）根据公式R=U2P，可求出电阻；
（2）根据公式R=UI，可求出电阻；
（3）根据公式P=UI，可求出电功率。
25．【答案】（1）自下而上
（2）84；91
（3）气压
【知识点】探究水的沸腾实验
【解析】【解答】（1）根据甲图可知，安装器材时，应该先放上酒精灯，然后根据酒精灯的位置确定烧瓶的位置，再根据烧瓶内水的高度确定温度计的位置，因此安装顺序为从下而上。
（2）根据甲图可知，温度计的分度值为1℃，刻度向上增大，则实际温度在0℃以上，那么示数为84℃。根据表格可知，保持不变的温度为91℃，因此水的沸点为91℃。
（3）由此可知，山顶泉水“不能熟物”不是水的问题，而是气压影响了水的沸点。
【分析】（1）根据实验器材的安装过程分析解答。
（2）根据图甲确定温度计的分度值，根据刻度增大的方向确定实际温度在0℃以上还是以下，最后根据液面位置读出示数即可。水沸腾时温度不变，这个温度叫水的沸点。
（3）根据液体沸点随上方气压的增大而升高的规律分析解答。
26．【答案】（1）A
（2）小明；91
（3）；C；温度保持不变；低于
【知识点】探究水的沸腾实验
【解析】【解答】（1）B图在纸板边缘剪孔，放入温度计后，温度计的玻璃泡会接触到烧杯侧壁，从而导致测量温度不准确，故剪裁合适的是A。
（2）温度计在读数时视线应与温度计内液面的上表面相平，故小明读数正确。
由图可知，该温度计的分度值为1℃，故示数为91℃。
【分析与认证】（1）根据实验数据，在图丙中画出水温随时间变化的关系图像如图所示
（2）析数据或图像可知：当加热到第9min时，水正在沸腾，沸腾时，气泡上升变大，故观察烧杯中的水的情景为图丁中的C。
由实验数据可知，水沸腾时温度保持不变。
水的沸点随大气压的升高而升高，1个标准大气压下水的沸点为100℃，此时水的沸点为99℃，故实验环境中的大气压低于1个标准大气压。
【分析】（1）温度计在使用过程中，不能碰到容器底；
（2）根据表格数据，描点连线；水正在沸腾，沸腾时，气泡上升变大；水沸腾时温度保持不变；气压越低沸点越低。
27．【答案】（1）0~5；2
（2）2；等于
（3）不合理
（4）深；排开的液体所受的重力
【知识点】阿基米德原理；探究浮力大小的实验
【解析】【解答】（1）由图甲可知，弹簧测力计量程为0~5N。
由图甲可知，测力计的分度值是0.2N，故此时测力计的示数是2N，即物体A所受重力为2N。
（2）由图乙可知，物体A处于漂浮状态，由物体漂浮的条件可知，物体A受到的浮力与物体A的重力大小相同，即F浮＝GA＝2N
小桶B所受重力为1.4N，小桶B和溢出水的总重为3.4N，则物体A排开的水重G排＝G总﹣G桶＝3.4N﹣1.4N＝2N
故物体A排开水的重力等于A受到的浮力。
（3）为了得到更普遍的结论，应换用不同液体和物体进行多次实验，而不是用原来的方案和器材多次测量取平均值，故这样的做法不合理。
（4）由表中数据可知，加入沙子越多，物体A排开水的重力越大，说明桶A浸入水中就越深，同时桶B与溢出水的总重力与桶B的重力之差等于物体A与沙子的总重力，故可以得到的结论是：浸在液体中的物体受到向上的浮力，浮力大小等于排开的液体所受的重力。
【分析】（1）根据测力计的最大刻度值判断量程，根据指针位置，测量力的大小；
（2）根据漂浮物体受到的浮力等于物体的重力；浮力等于物体排开液体的重力；
（3）探究浮力和排开液体的重力时，多次实验可以探究规律的普遍性；
（4）物体越重，排开液体的体积越大；物体受到的浮力等于排开液体的重力。
28．【答案】（1）水平台面；左
（2）1.08×103
（3）偏大
（4）倒出超过标记处的水，并用胶头滴管使烧杯中的水面达到标记处；m0ρ水m0+m1−m2
【知识点】液体密度的测量
【解析】【解答】（1）天平的正确使用方法是把天平放在水平台上，游码移到标尺左端的零刻度，调节平衡螺母使指针指到分度盘的中央，或左右偏转的格数相同，图甲中指针偏右，说明右侧质量大，因此应向左移动平衡螺母。
（2）由题意可得，烧杯和盐水的质量为50g+10g+2.4g=62.4g
盐水的质量为62.4g-35.4g=27g
由题可得，盐水的体积为25mL，则盐水密度为ρ=mV=27g25mL=27g25cm3=1.08g/cm3=1.08×103kg/m3
（3）按照上述步骤，烧杯壁上还沾有盐水，会使得盐水体积偏小，从而使得密度偏大。
（4）由题意可得，把土鸡蛋轻轻放在装有水的烧杯中后，液面超过标记的水的体积即为鸡蛋的体积，所以需要测出把土鸡蛋轻轻放在装有水的烧杯中后，倒出超过标记处的水，并用胶头滴管使烧杯中的水面达到标记处的这部分质量m2，此时，液面超过标记这部分水的质量为m0+m1-m2
体积为V=m0+m1−m2ρ水
土鸡蛋的密度为ρ=m0V=m0ρ水m0+m1−m2
【分析】（1）天平使用时，应放在水平面上，调节天平水平平衡时，平衡螺母向偏高的一侧调节；
（2）根据公式ρ=mV，可求出盐水的密度；
（3）根据公式 ρ=mV，判断实验过程中，质量和体积的偏差，从而确定密度的偏差；
（4）根据公式 ρ=mV，结合实验步骤确定质量和体积，求出密度表达式。
29．【答案】（1）倾斜程度
（2）不省力
（3）4
（4）50%
【知识点】斜面机械效率的测量实验
【解析】【解答】（1）根据单一变量原则和表中数据可得，小车重力和斜面长度相同，而斜面高度直接影响斜面倾斜程度，两者可以归为一类，所以小明研究的是机械效率与斜面的倾斜程度的关系。
（2）有表中数据可得，斜面倾斜程度越大，沿着斜面的拉力也越大，说明使用斜面的倾斜程度越大，斜面不省力。
（3）实验需要小车做匀速直线运动，小车所做的额外功为克服摩擦力所做的功，由题意可得，总功为 W1=Fs=5N×1m=5J ，有用功为 W2=Gℎ=10N×0.1m=1J ，额外功为 W额=W1−W2=4J=fs ，则摩擦力 f=W额s=4J1m=4N
（4）由上述分析可得，有用功为 W有4=G4ℎ4=10N×0.5m=5J ，总功为 W总4=F4s4=10N×1m=10J ，机械效率为 η=W有4W总4×100%=5J10J×100%=50%
【分析】（1）小车重力和斜面长度相同，而斜面高度直接影响斜面倾斜程度，研究的是机械效率与斜面的倾斜程度的关系；
（2）斜面的倾斜程度越大，斜面不省力；
（3）根据公式W有=Gh、W总=Fs及W额=W1−W2=fs，可求出摩擦力；
（4）根据公式W有=Gh、W总=Fs及η=W有W总×100%，可求出机械效率。
30．【答案】（1）秒表；加热时间
（2）D
（3）在相同时间内水和煤油吸收的热量相同
【知识点】比较不同物质吸热的情况实验
【解析】【解答】（1）相同加热器在相同时间内释放的热量相同，根据转换法可知，水和煤油吸收热量的多少是通过加热时间的长短来比较吸热多少，故还用到秒表记录加热时间。
（2）通过分析实验数据，能够得出的结论是：质量相同的水和煤油升高相同温度，吸收的热量不同；或质量相同的水和煤油升高相同温度，水吸热的热量多。
AB．加热时间相同，吸收的热量相同，AB不符合题意；
CD．由表中数据可知，加热相同时间，吸收相同的热量，水的温度变化量小，水升温慢，D符合题意，C不符合题意。
故答案为：D。
（3）将分别装有水和煤油的试管放在同一个烧杯中用水加热，如图丙所示，而不是用两个酒精灯分别加热，可以保证加热相同的时间，从而保证吸收的热量相同。故这样做的好处是：在相同时间内水和煤油吸收的热量相同。
【分析】（1）实验中需要天平测量质量，秒表测量时间；水和煤油吸收热量的多少是通过加热时间的长短来比较吸热多少；
（2）质量相同的水和煤油升高相同温度，吸收的热量不同；
（3）加热器相同，在相同时间内水和煤油吸收的热量相同。
31．【答案】（1）左
（2）顺时针转动
（3）2.3；杠杆所受重力
【知识点】探究杠杆的平衡条件实验
【解析】【解答】（1）挂钩码前，杠杆在图甲所示的位置静止，杠杆左端高，右端低，则右边较重，要使杠杆在水平位置平衡，根据“右沉左调”的调节方法，接下来应将杠杆两端的螺母向左调节。
（2）将图中乙的杠杆调节水平平衡后，在杠杆左右两边钩码下同时增加一个相同的钩码，设每个钩码重G，每小格长L，根据杠杆的平衡条件，左边4G×2L=8GL
右边3G×3L=9GL
右边的乘积大于左边的乘积，杠杆右端下沉，左端上升，即沿顺时针方向转动。
（3）由图丁可知，测力计的分度值为0.1N，此时弹簧测力计示数为2.3N。
由图丁可知，支点在杠杆的左端，以弹簧测力计的拉力为动力F1，钩码处绳子拉力为阻力F2，因杠杆自身是受重力作用的，即杠杆的重力也是阻力（杠杆自重对杠杆平衡有影响），所以当杠杆水平平衡时，F1l1总是大于F2l2.
【分析】（1）调节杠杆平衡时，平衡螺母向偏高的一侧调节；
（2）根据杠杆的平衡条件，结合力和力臂的乘积判断杠杆转动方向；
（3）根据测力计指针位置，测量力的大小；杠杆的支点不在中间时，杠杆的自身重力对平衡产生影响。
32．【答案】（1）
（2）短路
（3）正比
（4）10Ω、15Ω、20Ω
（5）0.26；0.65
（6）(6V﹣U)×0.5A
【知识点】探究电流与电压、电阻的关系实验；欧姆定律及其应用；电功率的计算；电功率的测量
【解析】【解答】（1）原电路图中，电压表与电流表串联接入电路了，在“探究电流与电压、电阻的关系”实验中，定值电阻、滑动变阻器应与电流表串联，电压表并联在定值电阻和电流表两端，如下图所示：
（2）小昊改正错误后，闭合开关，移动滑片，电流表指针随之偏转，说明电路是通路；电压表的指针不动，说明电压表并联的电路短路或电压表短路或电压表断路，即电路故障的原因是定值电阻短路。
（3）由表中数据可知，电压增大为原来的几倍，通过定值电阻的电流也增大为原来的几倍，由此可以归纳出的结论是：电阻一定时，通过电阻的电流与电阻两端的电压成正比。
（4）保持电压表示数3V不变，若接入5Ω定值电阻，则电路中电流I＇=UVR1=3V5Ω=0.6A>0.5A
超出滑动变阻器额定电流，不能选。
滑动变阻器两端电压为U滑=U−UV=6V−3V=3V
根据串联电压规律可知，滑动变阻器的阻值和接入的定值电阻的阻值相等，若接入20Ω定值电阻，则滑动变阻器的阻值也就调到20Ω，可以选用。故可以能选阻值为10Ω、15Ω、20Ω的定值电阻。
（5） 闭合开关，调节滑动变阻器的滑片，当电压表示数为2.5V时，电流表示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.26A，则小灯泡额定功率为PL=ULIL=2.5V×0.26A=0.65W
（6）①闭合开关S1、S2，断开S3时，L1、L2和滑动变阻器串联，电压表测L2两端的电压，调节滑动变阻器的滑片，使电压表示数2V，L2正常发光，根据P=UI知，通过L2的电流为I2=P2U2=1W2V=0.5A
由于L1、L2和滑动变阻器串联，所以I1=I2=0.5A
故L1正常发光
②闭合开关S1、S3闭合，断开S2时，保持滑动变阻器滑片P不动，电压表测L2和滑动变阻器两端的电压，根据串联电路的电压规律，L1两端的电压为U1=U源﹣U=6V﹣U
所以，L1额定功率为P额=U1I1=(6V﹣U)×0.5A
【分析】（1）探究电流和电压、电阻关系时，电流表和所测量的位置串联连接；
（2）在串联电路中，电流表有示数，电压表无示数，电压表测量的位置短路；
（3）通过实验得出，电阻一定时，通过导体的电流和电压成正比；
（4）根据电压表示数和电源电压，可以计算滑动变阻器的分压，结合串联电路中分压比等于电阻比，利用滑动变阻器的最大电阻，可以计算电压表处的最大电阻；
（5）根据电流表的量程和指针的位置，测量电流，根据电压和电流的乘积，计算电功率；
（6）根据已知灯泡的电功率和电压，计算电流；利用电压表和已知灯泡测量灯泡电功率时，首先调节滑片使电流达到额定电流，根据串联电路分压规律，计算灯泡的分压，利用灯泡的电压和电流的乘积计算电功率。A．凸面镜成像
B．日环食
C．海市蜃楼
D．露珠下的叶脉
时间/min
1
2
4
5
6
7
水温/℃
82
88
91
91
91
时间/min
0
1
2
3
4
5
6
7
8
9
10
水温/℃
93
95
96
97
97.5
98
98.5
99
99
99
次数
1
2
3
4
桶B的重力G/N
1.4
1.4
1.4
1.4
物体A与沙子的总重力G/N
2.4
2.8
3.2
3.4
桶B与溢出水的总重力G/N
3.8
4.2
4.6
4.8
斜面的倾斜程度
小车的重力G/N
斜面高度h/m
沿斜面拉力F/N
斜面长s/m
机械效率η/%
较缓
10
0.1
5
1
20
较陡
10
0.3
6.7
1
80
最陡
10
0.5
8.4
1
83
实验组别
液体
质量/g
初温/℃
末温/℃
加热时间/min
1
水
200
25
40
13.5
煤油
200
25
40
6.5
2
水
200
25
40
12
煤油
200
25
40
5.5
次数
1
2
3
R=10Ω
U/V
1
2
3
I/A
0.1
0.2
0.3
1．下列关于声音的说法，错误的是（ ）
A．“响鼓也要重锤敲”，说明振幅越大，响度越大
B．“公共场所不要大声说话”是要求人们说话的声音音调要低一些
C．“闻其声知其人”，说明可以根据音色来判断说话者
D．用超声波去除人体内的结石是利用了声波的能量
2．估测在实际生活中的应用十分广泛，下列所估测的数据中最接近实际的是（ ）
A．一盏LED台灯正常工作4小时耗电约为1度 B．对人体安全电压为36V
C．将一个鸡蛋从地上捡起举过头顶做功约200J D．一般洗澡水的温度约为41℃
3．世界最早、距今约4700年的山西陶寺古观象台，由13根直立的夯土柱组成，呈半圆形，如图是其结构示意图，据考古研究推断，先民们在观测点通过土柱间的狭缝观测日出方位，以此确定季节和节气，下列现象中与其利用的原理相同的是（ ）
4．如图所示，在工作人员的操控下，无人机正携带防疫物资飞往居家隔离住户，以下列哪个物体为参照物，防疫物资是静止的（ ）
A．工作人员B．遥控器C．无人机D．地面
5．C919的试飞成功使我国成为世界第三大民航飞机制造者。C919最大起飞质量达77吨，如此庞然大物能飞上天，下列说法中不正确的是（ ）
A．C919在跑道上滑行时，飞机对地面的压力等于地面对飞机的支持力
B．C919起飞原理是利用了流体中，流速快的地方压强小
C．C919在高空水平飞行时只受到重力的作用
D．C919降落时，由于惯性它无法立即停下来
6．如图所示， 表示 A、B、C 三种物质的质量跟体积的关系，由图可知（ ）
A．ρA>ρB>ρC，且ρA>ρ水B．ρA>ρB>ρC，且ρA＜ρ水
C．ρC>ρB>ρA，且ρA<ρ水D．ρC>ρB>ρA，且ρA>ρ水
7．如图电学中的几个实验，下列说法正确的是（ ）
A．将气球在头发上摩擦后小女孩的头发会飘起来，是因为气球带电，头发不带电
B．用毛皮摩擦的橡胶棒靠近另一根橡胶棒，它们相互排斥说明另一根橡胶棒不带电
C．a带负电，b不带电，用带绝缘柄的金属棒接触两验电器金属球时，金属棒中自由电子从a向b定向移动
D．用丝绸摩擦过的玻璃棒靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管一定带负电
8．能源、信息和材料是现代社会发展的三大支柱，下列说法中正确的是（ ）
A．超导材料可以用来制作家庭电路中的保险丝 B．光纤通信利用光的折射原理对激光进行传输
C．北斗卫星导航系统用电磁波来传递信息 D．核能和太阳能均是可再生能源
9．磁共振成像是一种较新的医学成像技术，采用强静磁场和变化磁场使人体组织成像。若携带金属物做磁共振成像，强静磁场会吸引铁质物品，变化磁场会使携带的金属中产生感应电流，从而使金属发热面灼伤病人，重则危及生命。下列各图的工作原理与上述携带的金属中产生感应电流的原因相同的是（ ）
A．B．C．D．
10．如图所示，圆柱体甲和装有适量某液体的圆柱形容器乙的底面积之比为3∶4，把它们平放在同一水平桌面上，在甲物体上，沿水平方向截取一段长为x的物体A，并平稳放入容器乙中，用力使物体A刚好浸没在液体中（A不与容器乙接触，液体无溢出）。截取后，甲、乙对桌面的压强随截取长度x的变化关系如图丙所示。已知甲的密度为0.6×103kg/m3，容器乙的壁厚和质均忽略不计，g取10N/kg，下列说法正确的是（ ）
A．圆柱体甲截取前和容器乙中的液体质量之比为3∶2
B．圆柱体甲截取前对桌面的压强为1000Pa
C．容器乙中液体的密度为0.5×103kg/m3
D．容器乙中未放入物体A时，液体的深度为7.5cm
11．如图甲所示，电源电压恒为9V，滑动变阻器R标有“100Ω 0.5A”字样，压力传感器R0电流在0.1A~0.4A之间均能正常工作。通过测试压力传感器R0的U-I关系如图乙所示，则下列判断正确的是（ ）
A．压力传感器R0工作时，电阻保持不变
B．压力传感器R0处于正常工作状态时，电路消耗的最小功率为3.6W
C．当变阻器的滑片在中点时，压力传感器R0与滑动变阻器的电压之比为1︰1
D．为使压力传感器R0处于正常工作状态，R的阻值范围应控制在12.5Ω~70Ω
12．我国南方地区经常因多轮强降雨造成多地发生较重的洪涝灾害。抗洪抢险小分队成员在一次行动中需要帮老百姓把一个质量为240kg的重物搬到2m高的车上，他们用5m的长木板搭了一个斜面（如图所示），用1200N的力花了5min将重物匀速推到车上，关于此简易斜面装置，下列说法中正确的是（ ）
A．他们对重物做了6000J的功 B．他们做功的功率为16W
C．此次简易斜面装置的机械效率为50% D．斜面是一种省功机械
二、填空题
13．2022年北京冬奥会给我们留下了太多的回忆。如图所示，开幕式上“虎头娃娃”们用童声合唱《奥林匹克颂》，从物理角度来看，歌声是由声带 产生的，合唱的歌声一定比其中任意一个小朋友发出歌声的 （选填“音调高”、“响度大”或“音色好”）。
14．如图，烧杯中的水已经开始沸腾，温度计示数如图，则沸点为 ℃，说明当时气压比标准大气压 ，此时烧杯中的气泡应为图 。
15．如图所示，三月的春风，让汉中的了“田无一垛不黄花”的美景。游客在各自位置都能看到这满眼的金黄色，是因为太阳光照射在油菜花上发生了 反射。用一束红光照向影子中的菜花，该处菜花呈 色。
16．中国高铁正以速度最快、成本最低、运营里程最长等优势成为“中国制造”的新名片。如图所示为我国常见的高铁动车组列车照片，列车头部呈流线型，目的是 列车在加速过程中，该车的动能增加，惯性 （选填“变大”、“变小”或“不变”）。
17．“巅峰使命”珠峰科考项目组成功将自主研发的浮空艇从海拔4300米的营地升空到9000米，创造了浮空艇大气科学观测世界纪录。假设在此前的一次实验中，浮空艇（表皮很薄的气囊）体积为9000m3，内部充有氮气和空气的混合气体，其密度为0.2kg/m3，浮空艇内气体的质量是 kg，浮空艇所受到的浮力是 N；浮空艇的表皮及外壁仪器舱总质量为2×103kg，浮空艇用缆绳系在一辆锚泊车上（如图）。该浮空艇周围空气的密度为1.2kg/m3，g取10N/kg，缆绳的重力不计，仪器舱体积可忽略不计。为了有效控制浮空艇，要求锚泊车的重力是缆绳拉力的三倍，则锚泊车的质量是 t。
18．2022年11月30日5时42分，神舟十五号飞船成功对接于天和核心舱前向端口。对接过程中，飞船相对于核心舱是 （选填“静止”或“运动”）的；地面指挥中心发出的对接指令是通过 传送给飞船和核心舱的。
19．如图是我国古代发明的取火器的模型图，把木制推杆迅速推入牛角套筒时，杆前端的艾绒立刻燃烧起来，这是通过 的方式，使筒内空气内能 ，温度升高，达到艾绒的着火点。该过程的能量转化与四冲程汽油机的 冲程相同。
20．如图所示为小明家使用的电能表，由图可知他家同时可使用的用电器总功率不能超过 W；小明关闭家中其他用电器，只让电水壶烧水，电水壶正常工作，小明观察电能表的铝盘在1min内转了18圈，则该电水壶的实际功率为 W，在该段时间内消耗的电能是 J。
21．如图所示是“探究电流通过导体产生热量的多少跟什么因素有关”的实验装置。若探究电流通过导体产生热量与电流的关系，实验前应选择 （选填“甲”或“乙”）装置。如果甲装置中通过5Ω电阻丝的电流为0.6A，则甲装置中10Ω电阻丝在1min内产生的热量是 J。将甲、乙分别接在电源电压相同电路中，则标号①、④两电阻1s内产生的热量之比为 。
三、作图题
22．（1）、如图甲所示，水平台上光源S发出的一条光线经竖直放置的平面镜反射后，再经凸透镜折射后，平行于凸透镜的主光轴射出。请在图中画出光源S，并完成光路图。
（2）、如图乙所示，小明在跑步，只有后脚着地。请画出此时小明受到的支持力的示意图。
（3）、请你在答题纸上用笔画线代替导线，将图丙中的各元件连接成电路，要求：两灯泡并联；电流表测流过L1的电流（电流约为0.4A）；开关S1控制整个电路，S2只控制L2；导线不能交叉。
甲 乙 丙
四、计算题
23．筑牢防护堡垒，守护一方平安。我市巡警使用电动车巡逻，如图所示。该电动车的电池容量为100A•h，蓄电池充放电电压为48V，额定功率1.2kW，充满电后，在某次巡逻中，巡警驾驶电动车以8m/s的平均速度绕所管辖区域行驶了30min，然后接到通知，要求在20min内原路返回。求：
（1）巡警驾驶电动车以8m/s的平均速度行驶30min通过的路程；
（2）要在规定时间回去，则电动车往返全程的平均速度为多少；
（3）电动车充满电后，在额定功率下，可以行驶的最长时间为多少h。
24．如图所示，电源电压恒为18V，R1为定值电阻，R2为滑动变阻器，其上标有“10Ω 2A”的字样，灯泡L标有“6V 2W”，电流表A1的量程为0～0.6A，电流表A的量程为0～3A。
（1）求灯泡L正常工作时的电阻。
（2）闭合S，断开S1、S2，灯泡恰好正常工作，求R1的阻值。
（3）S、S1、S2均闭合，当电路消耗的功率最大时，求滑动变阻器R2连入电路的阻值及最大总功率。
五、实验探究题
25．小琪在峨眉山旅游时了解到这样一段材料：
山顶有泉，煮米不成饭，但碎如砂粒。万古冰雪之汁，不能熟物，余前知之。自山下携水一缶来，财自足也。”(节选自范成大《峨眉山行记》
小琪认为“不能熟物”并不是因为用了“万古冰雪之汁”，而是另有原因。于是他采集泉水样品，用下图装置进行实验。
（1）组装图甲中的实验装置时，安装顺序为 (选填“自上而下”或“自下而上”)；
（2）实验时，每隔1min记录一次温度。第2min初温度计示数如图甲，为 ℃。由表中数据可知，当时水的沸点是 ℃；
（3）第7min末，小琪在烧瓶上塞上木塞，并用注射器向烧瓶内打气，发现水温升高至图丙所示位置。由此可知，山顶泉水“不能熟物”不是水的问题，而是 影响了水的沸点。
26．同学们探究“水的沸腾前后温度变化的特点”。
【进行实验与收集证据】
（1）实验室提供了一些比烧杯口略大的圆形硬纸板，且在硬纸板上剪出小孔，以便将温度计通过小孔插入烧杯内的水中，如图甲所示，应选择圆形硬纸板 （选填“A”或“B”）进行实验；
（2）安装好如图乙所示的装置对水进行加热，当水温上升到图乙中温度计所示的温度时，每隔1min记一次温度计的示数，直至沸腾一段时间，记录的数据如表所示。在图乙中，三人读数正确的是 同学，其示数为 ℃；
（3）【分析与认证】①根据实验数据，在图丙中画出水温随时间变化的关系图像 ；
②分析数据或图像可知：当加热到第9min时，观察烧杯中的水的情景为如图丁中 所示；水沸腾时温度变化的特点是 ；实验环境中的大气压 （选填“高于”、“低于”或“等于”）1个标准大气压。
27．如图所示是小明“探究浮力的大小跟排开液体所受重力的关系”实验。
（1）将空心物体A竖直挂在弹簧测力计上，弹簧测力计指针静止时示数如图甲所示，该弹簧测力计量程为 N，物体A所受重力为 N；
（2）测出空小桶B所受重力为1.4N，将物体A轻轻放入盛满水的溢水杯中，同时用空桶B收集溢出的水，A静止时如图乙所示，则物体A受到的浮力为 N；将盛有溢出水的小桶B挂在弹簧测力计下，测出小桶B和溢出水的总重为3.4N，记录、分析实验数据，可得出实验结论：物体A排开水的重力 （选填“大于”“小于”或“等于”）A受到的浮力；
（3）为了得到普遍结论，同学小红用小明以上实验方案和器材多次测量取平均值，这样的做法 （选填“合理”或“不合理”）；
（4）完成以上操作后，小明往A中加入沙子进行实验（每次加入沙子后物体A没有被浸没，也没有触杯底），得到4组数据如表：
实验中，加入沙子越多，桶A浸入水中就越 （选填“深”或“浅”）；分析以上探究过程可以得到的结论是：浸在液体中的物体受到向上的浮力，浮力大小等于 。
28．在测量盐水密度的实验中：
（1）把托盘天平放在 上，将游码移到标尺左端零刻度线处，指针位置如图甲所示，应将平衡螺母向 调节，使天平横梁平衡；
（2）将质量为35.4g的烧杯中装有适量的盐水放在天平左盘，平衡时，右盘砝码的质量和游码位置如图乙所示，将烧杯中的盐水全部倒入量筒内，液面位置如图丙，则盐水的密度为 kg/m3；
（3）按照上述步骤进行测量，则测得的盐水密度 （选填“偏大”“不变”或“偏小”）；
（4）实验结束后小江继续测量一个土鸡蛋的密度，先用天平测出土鸡蛋的质量为m0，测体积时发现土鸡蛋无法放入量筒中，于是他找来了胶头滴管，并利用现有器材测出了土鸡蛋的密度。
①在烧杯中装入适量的水，并在水面的位置做好标记，用天平测出烧杯和水的总质量m1；
②把土鸡蛋轻轻放在装有水的烧杯中， ，再用天平测量此时烧杯、水和土鸡蛋的总质量m2；
③土鸡蛋的密度表达式是ρ= （用所测量的物理量符号表示，水的密度ρ水）。
29．斜面是一直简单机械，在生活和生本中有很多应用，小明利用左图所示的装置探究斜面的机械效率，测得的数荐记录在右侧的表格中。
（1）根据表格中记录的数据，可以推测小明在探究斜面的机械效率跟斜面 的关系；
（2）根据表格中记录的数据，斜面的倾斜程度越大，使用斜面越 （选填“省力”或“不省力”）；
（3）第一次实验中物体在斜面上受到的摩擦力为 N；
（4）该小组又进行了第4次实验，他们在斜面上铺上棉布，使斜面变粗糙，斜面的倾斜程度与第3次相同，保持斜面高和长分别是0.5m和1m，物体重为10N，用弹簧测力计拉动同一物块沿斜面向上做匀速直线运动，读出此时弹簧测力计的示数为10N，他们测得这种情况下斜面的机械效率为 ，证明了，在其他条件一定时，斜面越粗糙，斜面的机械效率越低。
30．某班同学利用图甲所示的装置探究水和煤油的吸热能力。
（1）在如图1中除了给出的实验器材外，还需要天平和 。在加热过程中，水和煤油吸收热量的多少是通过 来判定的；
（2）实验过程中，第1、2小组记录的数据如表：
如图2为第1小组的同学绘制的“吸收热量-时间”和“升高温度-时间”图像，你认为能真实反映实验情况的是____；
A．B．C．D．
（3）两个小组的同学对实验装置进行了改进，将装有水和煤油的试管分别放在烧杯中，通过加热烧杯中的水再给试管中的水和煤油加热，如右图所示，这样改进的好处是 。
31．图甲所示是某实验小组探究“杠杆的平衡条件”的实验装置。
（1）杠杆在图甲所示的位置静止，要想使杠杆在水平位置平衡，应将杠杆两端的平衡螺母向 （选填“左”或“右”）侧调节；
（2）图乙所示是一个平衡的杠杆，如果在杠杆两侧挂钩码处各加一个相同的钩码，杠杆将 （选填“保持平衡”、“顺时针转动”或“逆时针转动”）；
（3）某同学提出，若支点不在杠杆的中点，杠杆的平衡条件是否仍然成立？于是该小组利用图丙所示的装置进行探究，在杠杆O点处挂2个钩码，用弹簧测力计在A点处竖直向上拉，使杠杆在水平位置平衡，此时弹簧测力计的示数为 N。以弹簧测力计的拉力为动力F1，钩码处绳子的拉力为阻力F2，多次改变动力作用点的位置进行实验发现：当杠杆水平平衡时，F1l1总是大于F2l2，其原因可能是 对杠杆平衡有影响。
32．小昊利用如图甲所示的实验装置“探究电流与电压、电阻的关系”。实验器材有定值电阻（5Ω、10Ω、15Ω、20Ω）、规格为“60Ω 0.5A”的滑动变阻器、电压为6V的电源、电压表、电流表、导线和开关。
（1）图甲是小昊连接的实物电路，其中有一根导线连接错误，请你在该导线上打“×”，并用笔画线代替导线正确连线。
（2）小昊改正错误后，闭合开关，移动滑片，电流表指针随之偏转，而电压表的指针不动，则电路故障的原因是定值电阻 （选填“断路”或“短路”）。
（3）小昊把10Ω的电阻接入电路，闭合开关后，不断调节滑动变阻器的滑片，多次改变电阻两端的电压并记录对应的电流值如上表，由此可以归纳出的结论是：电阻一定时，通过电阻的电流与电阻两端的电压成 。
（4）小昊继续用图甲的电路“探究电流与电阻的关系”。电源电压6V保持不变，调节滑动变阻器的滑片，保持电压表示数3V不变。根据提供的器材和连接的实物图，四个定值电阻中可以用来进行实验的有： 。
（5）小昊又利用图甲的电路测量额定电压为2.5V的小灯泡的额定功率。他将定值电阻换成了小灯泡，闭合开关，调节滑动变阻器的滑片，当电压表示数为2.5V时，电流表示数如图乙所示为 A，小灯泡的额定功率为 W。
（6）完成实验后，小昊挑战不用电流表也可以测量灯泡的额定功率。他用两个开关，一个“2V 1W”的小灯泡L2、电压为6V的电源等实验器材，设计了如图丙的电路，也测出了额定电流为0.5A的小灯泡L1的额定功率。请你帮她将实验过程补充完整：
①闭合开关S1、S2，断开S3，调节滑动变阻器的滑片P，使电压表的示数为2V；
②接着闭合开关S1、S3，断开S2，保持滑动变阻器滑片P不动，记录电压表的示数为U；
③小灯泡L1的额定功率表达式为：P额= 。
答案解析部分
1．【答案】B
【知识点】响度及响度与振幅的关系；音色；声与能量
【解析】【解答】A．声音是由物体振动产生的，物体振幅越大，响度越大，响鼓也要重锤敲，重锤使鼓面振幅大，响度也大，A正确，不符合题意；
B．“公共场所不要大声说话”是要求人们说话的声音响度要低一些，B错误，符合题意；
C．不同人说话的特点不同，就是指音色不同，闻其声知其人，说明可以根据音色来判断说话者，C正确，不符合题意；
D．声既能传递信息，也能传递能量，用超声波去除人体内的结石是利用了声波的能量，D正确，不符合题意。
故答案为：B。
【分析】物体振幅越大，响度越大；可以根据音色来判断说话者；声既能传递信息，也能传递能量。
2．【答案】D
【知识点】温度及温度计的使用与读数；电压和电压的单位换算；电功的计算；功的计算及应用
【解析】【解答】A．一盏LED台灯的功率在10W=0.01kW
左右，正常工作4小时耗电约为W=Pt=0.01kW×4h=0.04kW•h=0.04度
A不符合题意；
B．对人体安全电压为不高于36V，B不符合题意；
C．一个鸡蛋的重力约为0.5N，人的身高约为1.6m，过头顶时的高度约2m，将一个鸡蛋从地上捡起举过头顶做功约为W=Gh=0.5N×2m=1J
C不符合题意；
D．人的体温在37℃左右，洗澡水的温度比人体温度略高，在41℃左右，D符合题意。
故答案为：D。
【分析】根据常见的温度、电压、做功多少盒消耗电能的多少，结合实际数据解答。
3．【答案】B
【知识点】光的直线传播及其应用
【解析】【解答】古观象台的原理是光在同种均匀介质中沿直线传播。
A．凸面镜成像，利用了光的反射现象，A不符合题意；
B．日环食的形成是由于光的直线传播，B符合题意；
C．海市蜃楼是由光的折射现象形成的，C不符合题意；
D．露珠下的叶脉，通过露珠看叶脉会很清晰，属于凸透镜成像，是由光的折射现象形成的，D不符合题意。
故答案为：B。
【分析】光在同种均匀介质中沿直线传播。
4．【答案】C
【知识点】参照物及其选择
【解析】【解答】防疫物资与无人机之间没有位置的变化，因此选择无人机为参照物，防疫物资是静止的；防疫物资与工作人员、遥控器、地面的位置不断发生着变化，以工作人员、遥控器、地面为参照物，防疫物资是运动的，ABD不符合题意；C符合题意。
故答案为：C。
【分析】相对于参照物，物体间没有位置变化，物体是静止的。
5．【答案】C
【知识点】重力及其大小的计算；惯性及其现象；流体压强与流速的关系
【解析】【解答】A．C919在跑道上滑行时，地面对飞机施加支持力的同时飞机对地面施加压力，这两个力是一对相互作用力，大小相等，A正确，不符合题意；
B．C919飞机的机翼做成上凸下平的形状，机翼上方的空气流速大、压强小，机翼下方的空气流速小、压强大，所以机翼受到一个向上的压强差，从而产生向上的升力，B正确，不符合题意；
C．C919在高空水平飞行时受到重力、升力、空气阻力、前进的动力的作用，C错误，符合题意；
D．C919降落时，由于具有惯性，会保持原来的运动状态，无法立即停下来，D正确，不符合题意。
故答案为：C。
【分析】流体在流速大的地方压强小；惯性是物体继续保持原有状态的原因。
6．【答案】C
【知识点】密度公式及其应用
【解析】【解答】AB．由图可知， C、B、A三种物质质量同为30g时，体积分别为20cm3、30cm3、50cm3，根据ρ=mV可知，质量相同时，体积越大，密度越小，所以三种物质的密度关系ρC>ρB>ρA
AB不符合题意；
CD．A物质的密度ρA=mV=30g50cm3=0.6g/cm3
则ρA<ρ水，C符合题意，D不符合题意。
故答案为：C。
【分析】根据物体的质量和体积的比值， 计算密度，判断密度的大小。
7．【答案】C
【知识点】电荷间的相互作用规律；物体带电情况的判断
【解析】【解答】A．同种电荷相互排斥，异种电荷相互吸引。将气球在头发上摩擦后，头发、气球分别带等量的异种电荷，因为异种电荷相互吸引，所以小女孩的头发会飘起来，A不符合题意；
B．用毛皮摩擦的橡胶棒带负电，与另一根橡胶棒相互排斥，说明另一根橡胶棒带同种电荷，即带负电，B不符合题意；
C．a带负电（有多余的电子）、b不带电（正电荷数等于负电荷数），用一根带绝缘柄的金属棒把两个验电器的金属球连接起来的瞬间，金属棒中自由电子从a向b定向移动，C符合题意；
D．带电体能够吸引轻小物体，用丝调摩擦过的玻璃棒带正电，靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管带负电或不带电，D不符合题意。
故答案为：C。
【分析】相互摩擦的物体都带电；带电体间同种电荷相互排斥，异种电荷相互吸引；电流方向和负电荷的定向移动方向相反。
8．【答案】C
【知识点】能源及其分类；超导体特点及作用；光纤通信；电磁波在日常生活中的应用
【解析】【解答】A．保险丝要用电阻较大、熔点较低的材料制成，超导材料没有电阻，不可用来制作保险丝，A不符合题意；
B．光纤通信利用光的反射原理对激光进行传输，不是折射，B不符合题意；
C．各类卫星都是通过电磁波来传递信息的，北斗也不例外，C符合题意；
D．核燃料用一些少一些，不会在短时间内得到补充，核能不是不可再生能源，D不符合题意。
故答案为：C。
【分析】超导体电阻为零，不能产生热量；光纤通信利用了光的反射；北斗卫星利用电磁波传递信息；核能是不可再生资源。
9．【答案】C
【知识点】通电直导线周围的磁场；磁场对通电导线的作用；电磁感应
【解析】【解答】A．扬声器的原理是通电导体在磁场中受力运动，A不符合题意；
B．图中是电动机的原理图，电动机的原理是通电导体在磁场中受力运动，B不符合题意；
C．话筒是将声音信号转变为电信号，原理是电磁感应，C符合题意；
D．图中是奥斯特实验，说明通电导体周围存在着磁场，D不符合题意。
故答案为：C。
【分析】闭合电路的部分导体切割磁感线，是发动机的工作，原理是电磁感应。
10．【答案】D
【知识点】密度公式及其应用；压强的大小及其计算；液体压强的计算
【解析】【解答】A．由图像可知，截取前圆柱体甲对桌面的压强p甲=4p0，容器乙对桌面的压强p乙=p0，由p=FS=GS=mgS，得，圆柱体甲截取前和容器乙中的液体质量之比为m甲m乙=p甲S甲p乙S乙=4p0×3p0×4=31，A不符合题意；
B．设截取前圆柱体甲的高度为h，则圆柱体甲对桌面的压强为4P0=ρ甲gh①，由乙图可知，柱体甲截取长度为x=10cm=0.1m，后，圆柱体甲对桌面的压强为2p0=ρ甲g（h-x）②，联立①②，解得：h=0.2m，所以圆柱体甲截取前对桌面的压强为p甲=ρ甲gh=0.6×103kg/m3×10N/kg×0.2m=1200Pa，B不符合题意；
CD．容器乙的壁厚和质量均忽略不计，容器乙中未放入物体A时，对桌面的压强等于液体的压强，即p0=ρ乙gh乙③，圆柱体甲截取长度为x=10cm=0.1m，时，则物体A的体积VA=S甲x，将物体A浸没在液体乙中，液面上升的高度为Δℎ=VAS乙=S甲xS乙=34x④，物体A刚好浸没在液体中时，容器乙对桌面的压强等于此时液体的压强，即2p0=ρ乙g（h乙+Δh）⑤，联立③④⑤，解得h乙=7.5cm=0.075m，D符合题意；
C．由B选项分析可知p0=14p甲=14×1200Pa=300Pa，由p0=ρ乙gh乙得，容器乙中液体的密度为ρ乙=p0gℎ乙=300Pa10N/kg×0.075m=0.4×103kg/m3，C不符合题意。
故答案为：D。
【分析】根据压强和受力面积的乘积计算压力，计算物体的重力和质量；根据液体密度和深度，可以计算液体压强的大小；根据体积关系，计算深度变化，结合液体密度计算压强变化；利用液体压强和深度，计算液体密度。
11．【答案】D
【知识点】串联电路的电压规律；欧姆定律及其应用；电功率的计算
【解析】【解答】A．压力传感器R0与滑动变阻器串联，电压表测量压力传感器两端的电压，电流表测量电路中的电流。由图像可知，通过R0的电流与R0两端的电压不成正比，根据欧姆定律可知，压力传感器R0的电阻不是一个定值，A不符合题意；
B．压力传感器R0处于正常工作状态时，电路电流最小为0.1A，则电路消耗的最小功率为P最小=UI最小=9V×0.1A=0.9W
B不符合题意；
C．因为压力传感器R0与滑动变阻器串联，通过的电流相等，所以压力传感器R0与滑动变阻器串联两端的电压之比就等于两电阻之比，因无法判断压力传感器R0与滑动变阻器电阻的大小关系，所以无法判断它们两端电压的关系，C不符合题意；
D．压力传感器R0处于正常工作状态时，电路电流最小为0.1A，压力传感器R0两端的最小电压为2V，所以滑动变阻器两端的最大电压为U1=9V-2V=7V
此时滑动变阻器接入电路的电阻最大R大=U1I最小=7V0.1A=70Ω
电路电流最大为0.4A，压力传感器R0两端的最大电压为4V，所以滑动变阻器两端的最小电压为U2=9V-4V=5V
滑动变阻器接入电路的电阻最小R小=U2I最大=5V0.4A=12.5Ω
所以滑动变阻器的阻值范围应控制在12.5Ω~70Ω，D符合题意。
故答案为：D。
【分析】根据导体的电压和电流关系，判断电阻的变化；根据电压和电流的乘积，计算电功率；在串联电路中，分压之和等于电源电压；根据电压和电流的比值， 计算电阻。
12．【答案】A
【知识点】功率的计算；重力及其大小的计算；机械效率的计算；功的计算及应用
【解析】【解答】A．他们对重物做的功（即推力做的总功）W总=Fs=1200N×5m=6000J
A符合题意；
B．做功的功率为P=W总t=6000J5×60s=20W
B不符合题意；
C．重物的重力G=mg=240kg×10N/kg=2400N
对重物做的有用功W有用=Gℎ=2400N×2m=4800J
斜面装置的机械效率η=W有用W总×100%=4800J6000J×100%=80%
C不符合题意；
D．根据功的原理可知，使用任何机械都不省功，D不符合题意。
故答案为：A。
【分析】根据拉力和距离的乘积，计算做功多少，功和时间的比值，计算功率；利用物体的质量计算重力，利用物体的重力和高度的乘积，计算有用功；根据有用功和总功的比值， 计算机械效率。
13．【答案】振动；响度大
【知识点】声音的产生；响度及响度与振幅的关系
【解析】【解答】声音是由物体的振动产生的，歌声是由声带振动产生的。合唱时，很多人声音混合，增大了声音的响度，听起来更响亮。
【分析】声音是由物体的振动产生的；响度是指声音的大小。
14．【答案】99；低；A
【知识点】探究水的沸腾实验
【解析】【解答】温度计的分度值是1℃，示数为99℃，水沸腾时的温度叫沸点，则沸点为99℃。标准大气压下水的沸点为100℃，此时沸点低于100℃，所以当时气压比标准大气压低。水沸腾时，整个容器中水温相同，水内部不停地汽化，产生大量的水蒸气进入气泡，气泡变大，水沸腾时烧杯中的气泡应为图A。
【分析】水沸腾时的温度叫沸点；气压越低，沸点越低；水沸腾时，气泡变大。
15．【答案】漫；黑
【知识点】镜面反射与漫反射；物体的颜色
【解析】【解答】游客在各自位置都看到这满眼的金黄色，说明反射光线向各个方向都有，是因为太阳光照射在油菜花上发生了漫反射现象。
影子区域没有太阳光，用一束红光照向影子区域黄色的菜花，黄色的花只能反射黄色光，而吸收红光，即此时的花没有反射出任何光，所以花呈现黑色。
【分析】粗糙的物体会发生漫反射；黑色的物体吸收所有色光。
16．【答案】为了减小空气阻力；不变
【知识点】物体运动状态的变化；惯性及其现象
【解析】【解答】列车做成流线型，是为了减少列车运行时受到的空气阻力，从而达到提高车速的目的。
物体的惯性大小只与物体的质量有关，与速度无关；列车加速过程中，其质量不变，只是速度的变化，则列车的惯性不变。
【分析】流线型可以减少阻力；惯性只和物体的质量有关。
17．【答案】1800；1.08×105；21
【知识点】密度公式及其应用；重力及其大小的计算；浮力大小的计算
【解析】【解答】由ρ=mV可得，浮空艇内气体的质量m气=ρ气V=0.2kg/m3×9000m3=1800kg
由题意可知，浮空艇排开空气的体积V排=V=9000m3
则浮空艇所受到的浮力F浮=ρ空气gV排=1.2kg/m3×10N/kg×9000m3=1.08×105N
浮空艇和艇内气体的总重力G总=m总g=(1800kg+2000kg)×10N/kg=3.8×104N
由力的平衡条件可知，缆绳拉力F=F浮﹣G总=1.08×105N﹣3.8×104N=7×104N因为锚泊车的重力是缆绳拉力的三倍，所以锚泊车的重力G车=3F=3×7×104N=2.1×105N
由G=mg可知，锚泊车的质量m=Gg=2.1×105N10N/kg=2.1×104kg=21t
【分析】根据物体的密度和体积的乘积计算质量；利用密度、排开气体的体积，可以计算浮力大小；根据物体的质量计算重力；利用物体受到的浮力和重力，计算拉力。
18．【答案】运动；电磁波
【知识点】参照物及其选择；电磁波在日常生活中的应用
【解析】【解答】对接过程中，飞船相对于核心舱位置在不断变化，飞船是运动的。
电磁波可以在真空中传播且能够传递信息。地面指挥中心发出的对接指令是通过电磁波传送给飞船和核心舱的。
【分析】相对于参照物，没有位置变化时，物体是静止的，有位置变化，物体是运动的；电磁波可以在真空中传播。
19．【答案】做功；增大；压缩
【知识点】做功改变物体内能；内燃机的四个冲程
【解析】【解答】封闭的气体被推杆压缩过程中，活塞对气体做功，所以气体内能增加，则温度升高，达到艾绒的着火点，使艾绒着火达到点火的目的；此过程中是机械能转化为内能，与汽油机的压缩冲程的能量转化相同。
【分析】压缩体积，是做功改变内能；在汽油机中，压缩冲程将机械能转化为内能。
20．【答案】4400；1800；1.08×105
【知识点】电能表参数的理解；电功计算公式的应用；电功率的计算
【解析】【解答】由图知，电能表的工作电压是220V，允许通过的最大电流为20A，所以他家同时使用的用电器最大总功率P最大＝UI最大＝220V×20A＝4400W，“600revs/（kW•h）”表示电路中用电器每消耗1kW•h的电能时电能表的转盘转过600r，则电能表的转盘转18r时用电器消耗的电能W=18600kW⋅ℎ=0.03kW⋅ℎ=1.08×105J，该用电器的电功率P=Wt=0.03kW⋅ℎ160ℎ=1.8kW=1800W
【分析】根据公式P最大＝UI最大，可求出最大功率；根据W=nN，P=Wt，可求出电能及电功率。
21．【答案】乙；216；2∶1
【知识点】焦耳定律的应用
【解析】【解答】乙图中右侧容器的电阻与容器外的电阻并联，再与左侧容器中的电阻串联，则通过左右两侧容器的电阻的电流不同，而两侧容器的电阻阻值和通电时间相同，因此乙图所示的装置是用来探究电流通过导体产生的热量与电流的关系。在串联电路中电流处处相等，通过10Ω电阻的电流等于通过5Ω电阻的电流，则10Ω电阻丝在1min内产生的热量Q＝I2Rt＝（0.6A）2×10Ω×60s＝216J，将甲、乙分别接在电源电压相同电路中，通过标号①电阻丝的电流为I1=U10Ω+5Ω=U15Ω，通过标号④电阻丝的电流为I2=U5Ω+2.5Ω×12=U15Ω，则标号①、④两电阻1s内产生的热量之比为Q1Q2=I12R1tI22R4t=I12R1I22R4=(U15Ω)2×10Ω(U15Ω)2×5Ω=21
【分析】“探究电流通过导体产生热量的多少跟什么因素有关”，应控制电阻相同，改变电流；根据公式Q＝I2Rt，可求出产生的热量。
22．【答案】
【知识点】平面镜成像的相关作图；透镜的光路图；力的三要素及力的示意图；实物的电路连接
【解析】
（1）【解答】根据通过焦点的光线经凸透镜折射后将平行于主光轴，画出凸透镜的入射光线，与平面镜相交，这条光线也是S发出的经平面镜反射后的光线，反向延长经平面镜的反射光线，与水平台的延长线交于点S'为水平台上光源S的像点，再根据像与物关于平面镜对称画出光源S，连接S与平面镜入射点的连线为入射光线，如图所示：
（2）【解答】图中小明向右跑步，地面对他的支持力方向竖直向上，作用在鞋底与地面的接触点上，在竖直向上的方向画一条带箭头的线段，并标明字母F，如图所示：
（3）【解答】根据题目条件，小灯泡L1、L2并联，开关S1控制整个电路，所以，S1接在干路上；又因为开关S2控制小灯泡L2，所以，开关S2与小灯泡L2串联；电流表测流过L1的电流，所以，电流表与小灯泡L1串联，且电流约为0.4A，故电流表可选用小量程，故电路连接如下图
【分析】（1）通过焦点的光线经凸透镜折射后将平行于主光轴；平面镜所成的像是正立等大的虚像，像与物到平面镜的距离相等，像与物的连线与平面镜垂直。
（2）物体受到的支撑力和支撑面垂直。
（3）根据电路图，确定灯泡的连接方式；电流表的测量范围，开关的控制部分，按照不交叉的原则，连接实物图。
23．【答案】（1）解：由题意可得，行驶的时间t1＝30min＝1800s
通过的路程s1＝vt1＝8m/s×1800s＝14400m
答：路程为14400m；
（2）解：由题可知，往返的总时间t总＝30min+20min＝50min＝3000s
总路程s总＝14400m×2＝28800m
电动车往返全程的平均速度v=s总t总=28800m3000s=9.6m/s
答：平均速度为9.6m/s；
（3）解：电池容量为100A•h，蓄电池充放电电压为48V，充满电后储存的电能W＝UIt＝48V×100A×3600s＝1.728×107J
电动车充满电后，在额定功率下，可以行驶的最长时间为t'=WP=1.728×107J1200W=14400s=4ℎ
答：最长时间为4h。
【知识点】速度公式及其应用；电功计算公式的应用；电功率的计算
【解析】【分析】（1）根据公式s=vt，可求出路程；
（2）根据公式v=st，可求出平均速度；
（3）根据公式 W＝UIt 及t=WP，可求出时间。
24．【答案】（1）解：由题知，灯泡的额定电压为6V，额定功率2W，由P=UI=U2R可得灯泡正常工作时的电阻RL=UL2PL=（6V）22W=18Ω
答：灯泡正常工作时的电阻是18Ω；
（2）解：由图知，当闭合S、断开S1、S2，R1与L串联，此时灯泡正常工作，则灯泡两端电压为6V，电路中的电流为I=I1=IL=ULRL=6V18Ω=13A
R1两端的电压U1＝U−UL＝18V−6V＝12V
定值电阻R1的阻值为R1=U1I1=12V13A=36Ω
答：定值电阻R1的阻值为36Ω；
（3）解：由图知，S、S1、S2均闭合，R1与R2并联，L被短路，电流表A测干路电流，A1测R1的电流，此时通过R1的电流是一个定值，由并联电路特点和欧姆定律可得IR1=UR1=18V36Ω=0.5A
由变阻器规格知，通过它的最大电流为2A，所以干路的最大电流I最大＝IR1+I2最大＝0.5A+2A＝2.5A＜3A
不超过A的量程，符合题意，所以此时滑动变阻器R2连入电路的阻值为R2=UI2最大=18V2A=9Ω
电路中最大功率为P最大＝UI最大＝18V×2.5A＝45W
答：滑动变阻器R2为9Ω时电路功率最大，最大功率为45W。
【知识点】欧姆定律及其应用；电功率的计算
【解析】【分析】（1）根据公式R=U2P，可求出电阻；
（2）根据公式R=UI，可求出电阻；
（3）根据公式P=UI，可求出电功率。
25．【答案】（1）自下而上
（2）84；91
（3）气压
【知识点】探究水的沸腾实验
【解析】【解答】（1）根据甲图可知，安装器材时，应该先放上酒精灯，然后根据酒精灯的位置确定烧瓶的位置，再根据烧瓶内水的高度确定温度计的位置，因此安装顺序为从下而上。
（2）根据甲图可知，温度计的分度值为1℃，刻度向上增大，则实际温度在0℃以上，那么示数为84℃。根据表格可知，保持不变的温度为91℃，因此水的沸点为91℃。
（3）由此可知，山顶泉水“不能熟物”不是水的问题，而是气压影响了水的沸点。
【分析】（1）根据实验器材的安装过程分析解答。
（2）根据图甲确定温度计的分度值，根据刻度增大的方向确定实际温度在0℃以上还是以下，最后根据液面位置读出示数即可。水沸腾时温度不变，这个温度叫水的沸点。
（3）根据液体沸点随上方气压的增大而升高的规律分析解答。
26．【答案】（1）A
（2）小明；91
（3）；C；温度保持不变；低于
【知识点】探究水的沸腾实验
【解析】【解答】（1）B图在纸板边缘剪孔，放入温度计后，温度计的玻璃泡会接触到烧杯侧壁，从而导致测量温度不准确，故剪裁合适的是A。
（2）温度计在读数时视线应与温度计内液面的上表面相平，故小明读数正确。
由图可知，该温度计的分度值为1℃，故示数为91℃。
【分析与认证】（1）根据实验数据，在图丙中画出水温随时间变化的关系图像如图所示
（2）析数据或图像可知：当加热到第9min时，水正在沸腾，沸腾时，气泡上升变大，故观察烧杯中的水的情景为图丁中的C。
由实验数据可知，水沸腾时温度保持不变。
水的沸点随大气压的升高而升高，1个标准大气压下水的沸点为100℃，此时水的沸点为99℃，故实验环境中的大气压低于1个标准大气压。
【分析】（1）温度计在使用过程中，不能碰到容器底；
（2）根据表格数据，描点连线；水正在沸腾，沸腾时，气泡上升变大；水沸腾时温度保持不变；气压越低沸点越低。
27．【答案】（1）0~5；2
（2）2；等于
（3）不合理
（4）深；排开的液体所受的重力
【知识点】阿基米德原理；探究浮力大小的实验
【解析】【解答】（1）由图甲可知，弹簧测力计量程为0~5N。
由图甲可知，测力计的分度值是0.2N，故此时测力计的示数是2N，即物体A所受重力为2N。
（2）由图乙可知，物体A处于漂浮状态，由物体漂浮的条件可知，物体A受到的浮力与物体A的重力大小相同，即F浮＝GA＝2N
小桶B所受重力为1.4N，小桶B和溢出水的总重为3.4N，则物体A排开的水重G排＝G总﹣G桶＝3.4N﹣1.4N＝2N
故物体A排开水的重力等于A受到的浮力。
（3）为了得到更普遍的结论，应换用不同液体和物体进行多次实验，而不是用原来的方案和器材多次测量取平均值，故这样的做法不合理。
（4）由表中数据可知，加入沙子越多，物体A排开水的重力越大，说明桶A浸入水中就越深，同时桶B与溢出水的总重力与桶B的重力之差等于物体A与沙子的总重力，故可以得到的结论是：浸在液体中的物体受到向上的浮力，浮力大小等于排开的液体所受的重力。
【分析】（1）根据测力计的最大刻度值判断量程，根据指针位置，测量力的大小；
（2）根据漂浮物体受到的浮力等于物体的重力；浮力等于物体排开液体的重力；
（3）探究浮力和排开液体的重力时，多次实验可以探究规律的普遍性；
（4）物体越重，排开液体的体积越大；物体受到的浮力等于排开液体的重力。
28．【答案】（1）水平台面；左
（2）1.08×103
（3）偏大
（4）倒出超过标记处的水，并用胶头滴管使烧杯中的水面达到标记处；m0ρ水m0+m1−m2
【知识点】液体密度的测量
【解析】【解答】（1）天平的正确使用方法是把天平放在水平台上，游码移到标尺左端的零刻度，调节平衡螺母使指针指到分度盘的中央，或左右偏转的格数相同，图甲中指针偏右，说明右侧质量大，因此应向左移动平衡螺母。
（2）由题意可得，烧杯和盐水的质量为50g+10g+2.4g=62.4g
盐水的质量为62.4g-35.4g=27g
由题可得，盐水的体积为25mL，则盐水密度为ρ=mV=27g25mL=27g25cm3=1.08g/cm3=1.08×103kg/m3
（3）按照上述步骤，烧杯壁上还沾有盐水，会使得盐水体积偏小，从而使得密度偏大。
（4）由题意可得，把土鸡蛋轻轻放在装有水的烧杯中后，液面超过标记的水的体积即为鸡蛋的体积，所以需要测出把土鸡蛋轻轻放在装有水的烧杯中后，倒出超过标记处的水，并用胶头滴管使烧杯中的水面达到标记处的这部分质量m2，此时，液面超过标记这部分水的质量为m0+m1-m2
体积为V=m0+m1−m2ρ水
土鸡蛋的密度为ρ=m0V=m0ρ水m0+m1−m2
【分析】（1）天平使用时，应放在水平面上，调节天平水平平衡时，平衡螺母向偏高的一侧调节；
（2）根据公式ρ=mV，可求出盐水的密度；
（3）根据公式 ρ=mV，判断实验过程中，质量和体积的偏差，从而确定密度的偏差；
（4）根据公式 ρ=mV，结合实验步骤确定质量和体积，求出密度表达式。
29．【答案】（1）倾斜程度
（2）不省力
（3）4
（4）50%
【知识点】斜面机械效率的测量实验
【解析】【解答】（1）根据单一变量原则和表中数据可得，小车重力和斜面长度相同，而斜面高度直接影响斜面倾斜程度，两者可以归为一类，所以小明研究的是机械效率与斜面的倾斜程度的关系。
（2）有表中数据可得，斜面倾斜程度越大，沿着斜面的拉力也越大，说明使用斜面的倾斜程度越大，斜面不省力。
（3）实验需要小车做匀速直线运动，小车所做的额外功为克服摩擦力所做的功，由题意可得，总功为 W1=Fs=5N×1m=5J ，有用功为 W2=Gℎ=10N×0.1m=1J ，额外功为 W额=W1−W2=4J=fs ，则摩擦力 f=W额s=4J1m=4N
（4）由上述分析可得，有用功为 W有4=G4ℎ4=10N×0.5m=5J ，总功为 W总4=F4s4=10N×1m=10J ，机械效率为 η=W有4W总4×100%=5J10J×100%=50%
【分析】（1）小车重力和斜面长度相同，而斜面高度直接影响斜面倾斜程度，研究的是机械效率与斜面的倾斜程度的关系；
（2）斜面的倾斜程度越大，斜面不省力；
（3）根据公式W有=Gh、W总=Fs及W额=W1−W2=fs，可求出摩擦力；
（4）根据公式W有=Gh、W总=Fs及η=W有W总×100%，可求出机械效率。
30．【答案】（1）秒表；加热时间
（2）D
（3）在相同时间内水和煤油吸收的热量相同
【知识点】比较不同物质吸热的情况实验
【解析】【解答】（1）相同加热器在相同时间内释放的热量相同，根据转换法可知，水和煤油吸收热量的多少是通过加热时间的长短来比较吸热多少，故还用到秒表记录加热时间。
（2）通过分析实验数据，能够得出的结论是：质量相同的水和煤油升高相同温度，吸收的热量不同；或质量相同的水和煤油升高相同温度，水吸热的热量多。
AB．加热时间相同，吸收的热量相同，AB不符合题意；
CD．由表中数据可知，加热相同时间，吸收相同的热量，水的温度变化量小，水升温慢，D符合题意，C不符合题意。
故答案为：D。
（3）将分别装有水和煤油的试管放在同一个烧杯中用水加热，如图丙所示，而不是用两个酒精灯分别加热，可以保证加热相同的时间，从而保证吸收的热量相同。故这样做的好处是：在相同时间内水和煤油吸收的热量相同。
【分析】（1）实验中需要天平测量质量，秒表测量时间；水和煤油吸收热量的多少是通过加热时间的长短来比较吸热多少；
（2）质量相同的水和煤油升高相同温度，吸收的热量不同；
（3）加热器相同，在相同时间内水和煤油吸收的热量相同。
31．【答案】（1）左
（2）顺时针转动
（3）2.3；杠杆所受重力
【知识点】探究杠杆的平衡条件实验
【解析】【解答】（1）挂钩码前，杠杆在图甲所示的位置静止，杠杆左端高，右端低，则右边较重，要使杠杆在水平位置平衡，根据“右沉左调”的调节方法，接下来应将杠杆两端的螺母向左调节。
（2）将图中乙的杠杆调节水平平衡后，在杠杆左右两边钩码下同时增加一个相同的钩码，设每个钩码重G，每小格长L，根据杠杆的平衡条件，左边4G×2L=8GL
右边3G×3L=9GL
右边的乘积大于左边的乘积，杠杆右端下沉，左端上升，即沿顺时针方向转动。
（3）由图丁可知，测力计的分度值为0.1N，此时弹簧测力计示数为2.3N。
由图丁可知，支点在杠杆的左端，以弹簧测力计的拉力为动力F1，钩码处绳子拉力为阻力F2，因杠杆自身是受重力作用的，即杠杆的重力也是阻力（杠杆自重对杠杆平衡有影响），所以当杠杆水平平衡时，F1l1总是大于F2l2.
【分析】（1）调节杠杆平衡时，平衡螺母向偏高的一侧调节；
（2）根据杠杆的平衡条件，结合力和力臂的乘积判断杠杆转动方向；
（3）根据测力计指针位置，测量力的大小；杠杆的支点不在中间时，杠杆的自身重力对平衡产生影响。
32．【答案】（1）
（2）短路
（3）正比
（4）10Ω、15Ω、20Ω
（5）0.26；0.65
（6）(6V﹣U)×0.5A
【知识点】探究电流与电压、电阻的关系实验；欧姆定律及其应用；电功率的计算；电功率的测量
【解析】【解答】（1）原电路图中，电压表与电流表串联接入电路了，在“探究电流与电压、电阻的关系”实验中，定值电阻、滑动变阻器应与电流表串联，电压表并联在定值电阻和电流表两端，如下图所示：
（2）小昊改正错误后，闭合开关，移动滑片，电流表指针随之偏转，说明电路是通路；电压表的指针不动，说明电压表并联的电路短路或电压表短路或电压表断路，即电路故障的原因是定值电阻短路。
（3）由表中数据可知，电压增大为原来的几倍，通过定值电阻的电流也增大为原来的几倍，由此可以归纳出的结论是：电阻一定时，通过电阻的电流与电阻两端的电压成正比。
（4）保持电压表示数3V不变，若接入5Ω定值电阻，则电路中电流I＇=UVR1=3V5Ω=0.6A>0.5A
超出滑动变阻器额定电流，不能选。
滑动变阻器两端电压为U滑=U−UV=6V−3V=3V
根据串联电压规律可知，滑动变阻器的阻值和接入的定值电阻的阻值相等，若接入20Ω定值电阻，则滑动变阻器的阻值也就调到20Ω，可以选用。故可以能选阻值为10Ω、15Ω、20Ω的定值电阻。
（5） 闭合开关，调节滑动变阻器的滑片，当电压表示数为2.5V时，电流表示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.26A，则小灯泡额定功率为PL=ULIL=2.5V×0.26A=0.65W
（6）①闭合开关S1、S2，断开S3时，L1、L2和滑动变阻器串联，电压表测L2两端的电压，调节滑动变阻器的滑片，使电压表示数2V，L2正常发光，根据P=UI知，通过L2的电流为I2=P2U2=1W2V=0.5A
由于L1、L2和滑动变阻器串联，所以I1=I2=0.5A
故L1正常发光
②闭合开关S1、S3闭合，断开S2时，保持滑动变阻器滑片P不动，电压表测L2和滑动变阻器两端的电压，根据串联电路的电压规律，L1两端的电压为U1=U源﹣U=6V﹣U
所以，L1额定功率为P额=U1I1=(6V﹣U)×0.5A
【分析】（1）探究电流和电压、电阻关系时，电流表和所测量的位置串联连接；
（2）在串联电路中，电流表有示数，电压表无示数，电压表测量的位置短路；
（3）通过实验得出，电阻一定时，通过导体的电流和电压成正比；
（4）根据电压表示数和电源电压，可以计算滑动变阻器的分压，结合串联电路中分压比等于电阻比，利用滑动变阻器的最大电阻，可以计算电压表处的最大电阻；
（5）根据电流表的量程和指针的位置，测量电流，根据电压和电流的乘积，计算电功率；
（6）根据已知灯泡的电功率和电压，计算电流；利用电压表和已知灯泡测量灯泡电功率时，首先调节滑片使电流达到额定电流，根据串联电路分压规律，计算灯泡的分压，利用灯泡的电压和电流的乘积计算电功率。A．凸面镜成像
B．日环食
C．海市蜃楼
D．露珠下的叶脉
时间/min
1
2
4
5
6
7
水温/℃
82
88
91
91
91
时间/min
0
1
2
3
4
5
6
7
8
9
10
水温/℃
93
95
96
97
97.5
98
98.5
99
99
99
次数
1
2
3
4
桶B的重力G/N
1.4
1.4
1.4
1.4
物体A与沙子的总重力G/N
2.4
2.8
3.2
3.4
桶B与溢出水的总重力G/N
3.8
4.2
4.6
4.8
斜面的倾斜程度
小车的重力G/N
斜面高度h/m
沿斜面拉力F/N
斜面长s/m
机械效率η/%
较缓
10
0.1
5
1
20
较陡
10
0.3
6.7
1
80
最陡
10
0.5
8.4
1
83
实验组别
液体
质量/g
初温/℃
末温/℃
加热时间/min
1
水
200
25
40
13.5
煤油
200
25
40
6.5
2
水
200
25
40
12
煤油
200
25
40
5.5
次数
1
2
3
R=10Ω
U/V
1
2
3
I/A
0.1
0.2
0.3
相关试卷
2023年江苏省泰州市中考物理模拟训练卷10（解析版）： 这是一份2023年江苏省泰州市中考物理模拟训练卷10（解析版），共24页。试卷主要包含了单选题，填空题，作图题，计算题，实验探究题等内容，欢迎下载使用。
2023年江苏省泰州市中考物理模拟训练卷10（解析版）： 这是一份2023年江苏省泰州市中考物理模拟训练卷10（解析版），共24页。试卷主要包含了单选题，填空题，作图题，计算题，实验探究题等内容，欢迎下载使用。
2023年江苏省泰州市中考物理模拟训练卷11（解析版）： 这是一份2023年江苏省泰州市中考物理模拟训练卷11（解析版），共22页。试卷主要包含了单选题，填空题，解答题等内容，欢迎下载使用。
