2023年江苏省泰州市中考物理模拟训练卷13（解析版）
展开
这是一份2023年江苏省泰州市中考物理模拟训练卷13（解析版），共24页。试卷主要包含了单选题，填空题，作图题，计算题，实验探究题等内容，欢迎下载使用。

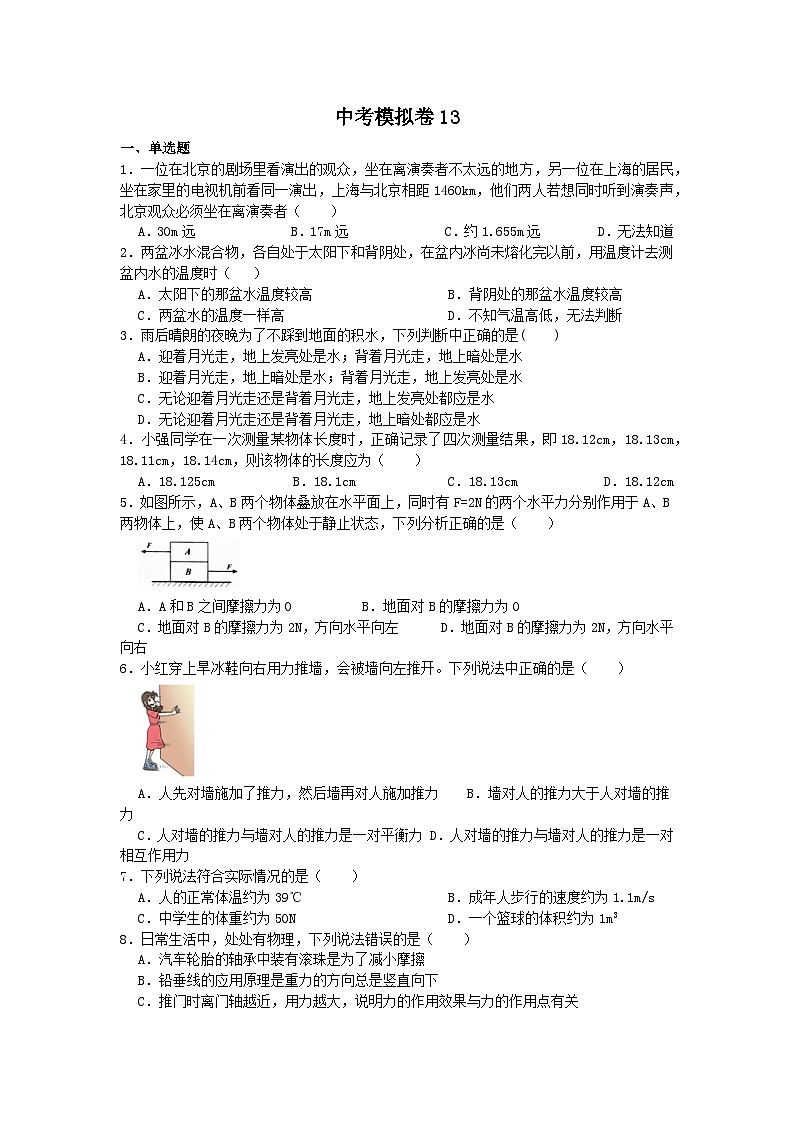

1．一位在北京的剧场里看演出的观众，坐在离演奏者不太远的地方，另一位在上海的居民，坐在家里的电视机前看同一演出，上海与北京相距1460km，他们两人若想同时听到演奏声，北京观众必须坐在离演奏者（ ）
A．30m远B．17m远C．约1.655m远D．无法知道
2．两盆冰水混合物，各自处于太阳下和背阴处，在盆内冰尚未熔化完以前，用温度计去测盆内水的温度时（ ）
A．太阳下的那盆水温度较高B．背阴处的那盆水温度较高
C．两盆水的温度一样高D．不知气温高低，无法判断
3．雨后晴朗的夜晚为了不踩到地面的积水，下列判断中正确的是( )
A．迎着月光走，地上发亮处是水；背着月光走，地上暗处是水
B．迎着月光走，地上暗处是水；背着月光走，地上发亮处是水
C．无论迎着月光走还是背着月光走，地上发亮处都应是水
D．无论迎着月光走还是背着月光走，地上暗处都应是水
4．小强同学在一次测量某物体长度时，正确记录了四次测量结果，即18.12cm，18.13cm，18.11cm，18.14cm，则该物体的长度应为（ ）
A．18.125cmB．18.1cmC．18.13cmD．18.12cm
5．如图所示，A、B两个物体叠放在水平面上，同时有F=2N的两个水平力分别作用于A、B两物体上，使A、B两个物体处于静止状态，下列分析正确的是（ ）
A．A和B之间摩擦力为0 B．地面对B的摩擦力为0
C．地面对B的摩擦力为2N，方向水平向左 D．地面对B的摩擦力为2N，方向水平向右
6．小红穿上旱冰鞋向右用力推墙，会被墙向左推开。下列说法中正确的是（ ）
A．人先对墙施加了推力，然后墙再对人施加推力 B．墙对人的推力大于人对墙的推力
C．人对墙的推力与墙对人的推力是一对平衡力 D．人对墙的推力与墙对人的推力是一对相互作用力
7．下列说法符合实际情况的是（ ）
A．人的正常体温约为39℃B．成年人步行的速度约为1.1m/s
C．中学生的体重约为50ND．一个篮球的体积约为1m3
8．日常生活中，处处有物理，下列说法错误的是（ ）
A．汽车轮胎的轴承中装有滚珠是为了减小摩擦
B．铅垂线的应用原理是重力的方向总是竖直向下
C．推门时离门轴越近，用力越大，说明力的作用效果与力的作用点有关
D．乘车时系上安全带是为了减小惯性

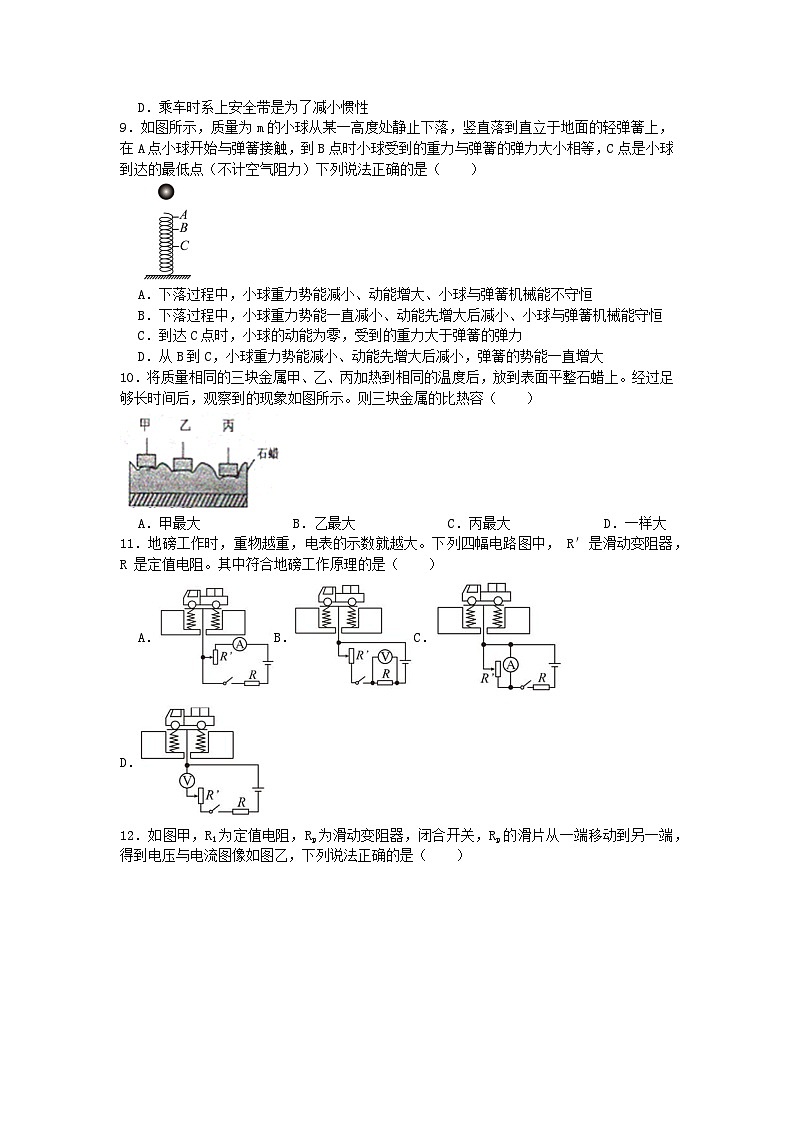

9．如图所示，质量为m的小球从某一高度处静止下落，竖直落到直立于地面的轻弹簧上，在A点小球开始与弹簧接触，到B点时小球受到的重力与弹簧的弹力大小相等，C点是小球到达的最低点（不计空气阻力）下列说法正确的是（ ）
A．下落过程中，小球重力势能减小、动能增大、小球与弹簧机械能不守恒
B．下落过程中，小球重力势能一直减小、动能先增大后减小、小球与弹簧机械能守恒
C．到达C点时，小球的动能为零，受到的重力大于弹簧的弹力
D．从B到C，小球重力势能减小、动能先增大后减小，弹簧的势能一直增大
10．将质量相同的三块金属甲、乙、丙加热到相同的温度后，放到表面平整石蜡上。经过足够长时间后，观察到的现象如图所示。则三块金属的比热容（ ）
A．甲最大B．乙最大C．丙最大D．一样大
11．地磅工作时，重物越重，电表的示数就越大。下列四幅电路图中， R′是滑动变阻器， R 是定值电阻。其中符合地磅工作原理的是（ ）
A．B．C．D．
12．如图甲，R1为定值电阻，Rp为滑动变阻器，闭合开关，Rp的滑片从一端移动到另一端，得到电压与电流图像如图乙，下列说法正确的是（ ）
A．电源电压为3V，R1阻值为18Ω
B．电路消耗的最小功率为0.2W
C．当Rp总阻值的 35 接入电路时，它与定值电阻消耗的功率之比为6：5
D．当电流为0.4A时，R1与Rp连入电路的阻值之比为1:2
二、填空题
13．常用温度计是根据液体 的规律制成的。如图中 （选填“甲”或“乙”）是体温计，测量体温时，体温计 （选填“可以”或“不可以”）离开人体读数。
14．在地球上，驾驶员利用“倒车雷达”来判断车与物体间的距离，利用了声可以传播 。在月球上，表面为真空，真空不能传声，宇航员不能直接交流而要靠电磁波互相联系，其中的道理是 。
15．小明给弟弟变了个魔术，他将装有一枚硬币的杯子放在弟弟面前，如图所示，弟弟在A处看不到硬币，这是因为光沿 传播.小明向杯中缓缓注水后，弟弟能看到硬币了，这是由光的 产生的现象。弟弟看到的是硬币的 （选填“实”或“虚”）像.
16．如图甲所示，用弹簧测力计通过细线拉着正方体物块缓慢浸入某未知液体中，物块受到的拉力F与其下表面浸入液体中的深度h之间的关系如图乙所示，则物块受到的重力为 N，物块刚好浸没在液体中时其下表面浸入的深度为 cm，未知液体的密度为 kg/m3。（g取10N/kg）
17．如图所示，两个相同的验电器A和B，A带负电，B不带电。验电器A的金属薄片张开，这是因为 用金属棒把A和B连接起来的瞬间，金属棒中的电流方向从 (选填“A到B” 或“B到A”)。
18．冬天家人团聚时，爱吃火锅，光滑细嫩的冻豆腐（图-1）是涮火锅的必备菜品，它经冷冻再解冻以后，会出现许多小孔，小孔产生的原因是豆腐里的水 （选填“先凝固后汽化”、“先汽化后凝华”或“先凝固后熔化”）而形成的。如图-2所示是一台单缸四冲程汽油机工作状态示意图，此时它处在 冲程，如果此汽油机飞轮的转速为2400r/min、则每秒内对外做功 次。
19．如图所示，标有“6V 6W”字样的小灯泡L1和标有“6V 3W”的小灯泡L2，串联后接在电源电压为6V的电路中（温度对灯丝电阻的影响忽略不计），则通过灯L1的电流 通过灯L2的电流：灯L1的实际功率 灯L2的实际功率。（以上两空选填“大于”、“小于”或“等于”）
20．在如图甲所示电路中，滑动变阻器的规格为“20Ω 2A”。闭合开关并将滑片P从一端滑到另一端的过程中，滑动变阻器的电功率与电流表示数的关系图像如图乙所示。则定值电阻R的阻值为 Ω；滑动变阻器的最大功率为 W。
三、作图题
21．（1）如图甲，L表示凸透镜，MN为主光轴，O为光心，F为焦点，S'为发光体S通过凸透镜所成的像，来自S的光线a平行于主光轴且通过S'。请补全光线a的光路，并找到发光体S的位置。
（2）如图乙所示，一辆小车沿斜面向上运动，请画出斜面所受压力的示意图。
（3）如图丙，将一条形磁体放在小车上，并靠近螺线管，闭合开关后小车向右运动。请标出电源左端的极性（用“+”或“﹣”表示）和小磁针右端的磁极（用“N”或“S”表示）。
（甲） （乙） （丙）
四、计算题
22．如图甲为某款双控温多功能家用涮烤两用分体电火锅。该锅可实现汤锅、烧烤同时进行，也可以分开控制。其部分简化电路图如图乙：开关S1控制对中央区域汤锅进行加热的电路，R1、R2均为加热电阻，R2与温控开关并联，可以实现汤锅的保温和加热功能；两烧烤盘区域S左、S右可分别控制左右两盘的加热电阻R左、R右。该涮烤锅部分参数如表所示。求：
（1）汤锅加热状态正常工作时，R1的电阻为多少？
（2）若R2的电阻为56Ω，则该汤锅保温挡的额定保温功率为多少？
（3）在一次野外烧烤中通过很长的导线从一电压为220V的农家将电源引到烧烤点，发现烤肉速度比较慢。经分析因为距离远，导线有一定电阻（但远小于加热电阻阻值），所以导线会消耗一些电能；当只让烧烤盘右盘工作时，测得右盘的实际功率只有324W，求此时导线上消耗的电功率。
23．建筑工地的工人用如图所示的滑轮组来提升重物。已知重物G=900N，不计绳重和摩擦，当绳子自由端的拉力F=400N时，可将重物匀速提升2m。求：
（1）拉力F做功多少焦？
（2）滑轮组的机械效率为多少？
（3）动滑轮重多少N？
（4）若将该滑轮组的机械效率提高5%，需要用此滑轮组一次提升重物多少N？
五、实验探究题
24．用如图所示装置探究萘熔化时温度的变化规律。请回答下列问题：
（1）将装有萘的试管放入水中加热，而不是用酒精灯直接对试管加热，这样做不但能使试管 ，而且萘的温度上升速度较 （选填“快”或“慢”），便于及时记录各个时刻的温度；
（2）萘加热一段时间后，可看到烧杯中有“白气”冒出，杯口附近出现大量“白气”，“白气”水蒸气遇冷 形成的；
（3）分析图像可知奈的熔点是 ℃，其熔化过程的特点是 ；
（4）在第6min该物质处于 （选择“固态”或“液态”或“固液共存状态”），根据奈熔化时温度随时间变化的图像。从开始熔化到完全熔化，大约持续了 分钟。
25．为探究光的折射现象，小明在某次实验中根据光路绘制了如图甲所示的光路图，此图中，光线从空气射入某种透明物质，在分界面处发生反射和折射，其中AE⊥CG，∠4＝∠5，则____为折射光线。空气在界面的____（选填“上”、“下”、“左”或“右”）侧，为进一步探究光的折射规律，小明让入射光从玻璃射向空气，得到表格：
（1）根据表格，他发现光的折射现象一般都会伴随着反射现象的发生，当入射角增大时，反射光线和折射光线的夹角 （选填“增大”、“减小”或“不变”）；
（2）当入射角i=42°时，光线 （选填“能”或“不能”）从玻璃中传播到空气中；
（3）当入射角i≥ °时，折射光消失，反射光会变得更亮，请教老师后，他知道此时发生的现象叫做“全反射”；图乙中的图线 （选填“a”或“b”）反映了上述实验中的两角关系；
（4）进一步推论可知，根据折射现象中光路可逆原理可以判断：如果光从空气射向玻璃，满足一定角度条件时 （选填“能”或“不能”）发生全反射现象。
26．学校创新实验小组欲测量某矿石的密度，而该矿石形状不规则，无法放入量筒，故选用水、烧杯、天平（带砝码和镊子）、细线、铁架台等器材进行实验，主要过程如下：
（1）将天平放置在水平桌面上，把游码拨至标尺的 处，并调节平衡螺母，使天平平衡。
（2）将装有适量水的烧杯放入天平的左盘，先估计烧杯和水的质量，然后用 往天平的右盘 （选填“从小到大”或“从大到小”）试加砝码，并移动游码，直至天平平衡，这时右盘中的砝码和游码所在的位置如图甲所示，则烧杯和水的总质量为 g。
（3）如图乙所示，用细线系住矿石，悬挂在铁架台上，让矿石浸没在水中，细线和矿石都没有与烧杯接触，天平重新平衡时，右盘砝码的总质量及游码指示的质量值总和为144g，则矿石的体积为 m3。（ρ水=1.0×103kg/m3）
（4）如图丙所示，矿石下沉到烧杯底部，天平再次平衡时，右盘中砝码的总质量及游码指示的质量值总和为174g，则矿石的密度为 kg/m3。
27．如图甲所示，人眼的功能类似于照相机。学习了凸透镜成像规律后，小明对人眼和照相机如何成清晰的像，进行了进一步研究。
（1）人眼结构中，视网膜到晶状体的距离不变，相当于“探究凸透镜成像规律”实验中， 到凸透镜的距离不变，能否看清远近不同的物体，可能与晶状体的焦距有关；使用变焦照相机拍照，能否得到清晰的像，可能同时与焦距和像距有关。于是他用图乙装置进行探究；
（2）实验前，调节“F”光源和光屏的中心在凸透镜的主光轴上，是为了使像呈现在 ；
（3）实验主要步骤：
①保持光屏到凸透镜的距离不变，换上不同焦距的凸透镜，调节“F”光源到凸透镜的距离，直到光屏上成清晰的像，分别记录焦距、物距和像的高度；
②保持 到凸透镜的距离不变，换上不同焦距的凸透镜，调节光屏到凸透镜的距离，直到光屏上成清晰的像，分别记录焦距、物距和像的高度。
（4）实验数据如表所示：
物体的高度H=5.0cm
①分析 三组数据可知：当像距不变时，物距变大，要成清晰的像，凸透镜焦距要变大。
②分析4、5、6三组数据可知：当物距不变时，凸透镜焦距越 ，像距越大，像也越大。根据以上探究可知：人眼是通过调节晶状体焦距来看清远近不同物体的；用变焦照相机在同一位置拍摄同一物体时，是通过同时调节焦距和像距，使物体成大小不同的清晰的像。
28．小明同学学习了燃料的热值后，考虑到燃料燃烧放出的热量会被水吸收，而水的比热容已知。（注：燃料完全燃烧放热用Q放=mq计算，某燃料的热值用q表示；其质量用m表示）。自己设计一个实验来探究煤油和菜籽油的热值的大小关系。他组装了图所示的装置进行实验，记录结果见下表：
（1）为了保证实验结论的可靠，小明同学选择了两套相同装置，在实验中还应控制：煤油和菜籽油的 相同、及 相同；
（2）分析得出：煤油和菜籽油两种燃料中，热值较大的是 ；
（3）小明同学还想利用这种实验方案计算出煤油和菜籽油的热值，那么小明还需要补充的实验仪器是： 。利用此实验方法计算出的热值将比真实值 （偏大/偏小），为什么 。
29．小明按如下步骤完成探究“影响滑动摩擦力大小的因素”的实验：
a．如图1中甲图所示，将木块A平放在长木板B上，缓缓地匀速拉动木块A，保持弹簧测力计示数稳定，并记录了其示数。
b．如图1中乙图所示，将毛巾固定在长木板B上，木块A平放在毛巾上，缓缓地匀速拉动木块A，保持弹簧测力计示数稳定，并记录了其示数。
c．如图1中丙图所示，将木块A平放在长木板B上，并在木块A上放一钩码，缓缓地匀速拉动木块A，保持弹簧测力计示数稳定，并记录了其示数。
（1）该实验主要采用的探究方法是 。
（2）由图1中 两图可知：当接触面粗糙程度一定时，接触面受到的压力越大，滑动摩擦力越大。
（3）由图1中甲乙两图可知：当接触面受到的压力一定时，接触面越粗糙滑动摩擦力越 （选填“大”或“小”）。
（4）实验后小组交流讨论时发现：在实验中很难使木块做匀速直线运动。于是小丽设计了如图1中丁图所示的实验装置，该装置的优点是 长木板做匀速直线运动（选填“需要”或“不需要”）。实验中小丽发现：当F为3N时，木块A相对于地面静止且长木板B刚好做匀速直线运动，则长木板B受到地面的摩擦力大小为 N。
（5）实验拓展：如图2所示，放在水平地面上的物体C受到方向不变的水平拉力F的作用，F﹣t和v﹣t图象分别如图3图4所示。则物体C在第4秒时受到的摩擦力大小为 N。
30．为了“探究通过磁场获得电流的条件”.小乐设计了如图所示的装置，主要器材有：铁架台、U形磁体、灵敏电流计、金属杆（金属杆用细导线连接并悬挂于铁架台上）、开关及导线若干.
（1）图中金属杆、灵敏电流计及开关的连接方式是 联.
（2）小乐安装好器材，晃动金属杆，观察灵敏电流计，结果发现指针没有发生偏转，出现这个问题最有可能是由于 .
（3）解决（2）中的问题后，小乐再次观察灵敏电流计，发现指针还是没有发生偏转，于是他晃动金属杆，发现灵敏电流计的指针发生了摆动，则表明电路中有了 通过，此时 就相当于电路中的电源.
（4）经历了（2）、（3）的探究，小乐便得出了通过磁场获得电流的条件：①有一个闭合的电路；②电路的一部分导体要在磁场中运动.对于他的结论，你认为哪一条还不够准确？ （填“①”或“②”）.要使结论准确，你应该怎样做： .
31．某实验小组用图甲所示电路探究电流与电阻的关系。
（1）请将图甲所示的电路连接完整，要求滑动变阻器的滑片P向右移动时电阻变大 ；
（2）先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为2V，此时电流表的示数如图乙所示，为 A，将实验数据记录在表格中；
（3）接下来断开开关，取下5Ω的定值电阻，换成10Ω的定值电阻，闭合开关，应该向 调节滑动变阻器，直至电压表的示数为 V，读出电流表的示数，将实验数据记录在表格中；再更换不同阻值的定值电阻重复4次上述操作，分别将数据记录在表格中；
（4）通过实验可以得出结论：当电压一定时，电流与电阻 ；
（5）该小组同学想用一块电流表和一个定值电阻R0测电阻Rx的阻值，于是他们设计了如图丙所示的电路图，并进行如下实验操作：
①闭合S和S1，记录电流表的示数为I1；
② ；
③用R0和测量出来的物理量表示Rx，则Rx= 。
答案解析部分
1．【答案】C
【知识点】声速
【解析】【解答】北京春节联欢晚会现场观看演出的观众听到现场的演奏声是通过空气这种介质传播的，它需要传播的时间是：t1=s1v1；
上海的观众在自己家里电视机前看该联欢会的实况电视转播是通过电磁信号传播的，它的传播时间是：
t2=s2v2=1460000m3.0×108m/s=0.0049s；
当他们同时听到时，光和声音传播的时间相同；即：t2=t1=s1v1；
所以北京观众必须距离离演奏者S1=V1t2=340m/s×0.0049s=1.666m．
故选C．
【分析】在现场观看的观众听到演奏声是通过空气这种介质传播的，而在电视机前观看节目是通过电磁信号传播的，它们的传播速度不同，所用的时间相同；根据公式t=sv先求出所用的时间，再利用公式S=vt求出距离．
2．【答案】C
【知识点】熔化与熔化吸热特点
【解析】【分析】知道冰的熔点是0℃，且冰在熔化过程中是吸热温度不变．
【解答】原来是两盆冰水混合物，各自处于太阳下和背阴处，因为当冰决完全熔化前，冰仍处于熔化状态，温度为冰的熔点，是0℃；所以用温度计去测盆内水的温度会一样高，都是0℃．
故选C．
3．【答案】A
【知识点】镜面反射与漫反射
【解析】【解答】平静的水面，能发生镜面反射，地面凹凸不平，地面发生漫反射；
迎着月光走，月光经水面发生镜面反射，进入人的眼睛反射光线多，人感觉水面亮；地面发生漫反射，有很少的光线进入人的眼睛，人感觉地面黑；
背着月光走，月光经水面发生镜面反射，没有反射光线进入人的眼睛，人感觉水面暗；地面发生漫反射，有少量的光线反射进入人的眼睛，人感觉地面亮；
选项A正确，选项B、C、D错误；
故选A。
【分析】人看物体的条件：物体发光或反射光，物体发的光或反射的光线能进入人的眼睛；平行光射向平而光滑的反射面，反射光线平行射出，这种反射是镜面反射；平行光射向凹凸不平的反射面，反射光线射向四面八方，这种反射是漫反射。
4．【答案】C
【知识点】误差及其减小方法
【解析】【解答】该物体的长度应为 L=18.12cm+18.13cm+18.11cm+18.14cm4=18.125cm≈18.13cm
故答案为：C。
【分析】为了减小测量时产生的误差，常用多次测量取平均值减小误差，应先将错误的数据排除掉，剩下的数据取平均值，保留与数据位数相同的数。
5．【答案】B
【知识点】二力平衡的条件及其应用
【解析】【解答】对A分析，A在水平方向上受水平向左的拉力F和B对A向右的静摩擦力，因为A处于静止状态，受到的这两个力是平衡力，大小相等，所以f1＝F＝2N，A不符合题意；把AB看成一个整体，处于静止状态，受到平衡力的作用，在水平方向上受向左的拉力F和向右的拉力F，由于两力拉力大小相等，所以整体在水平方向上只受两个拉力，地面对B没有摩擦力，B符合题意，CD不符合题意。
故答案为：B。
【分析】正确地受力分析，运用共点力平衡求解，注意整体法和隔离法的运用.
6．【答案】D
【知识点】力作用的相互性；二力平衡的条件及其应用
【解析】【解答】解：A、物体间力的作用是相互的，人推墙时，人对墙施加了推力，墙对人也施加推力，这两个力是同时发生的，A不符合题意；
BCD、人对墙的推力与墙对人的推力是作用在不同物体上的两个力，属于相互作用力，二力的大小相等，不属于平衡力，BC不符合题意，D符合题意；
故答案为：D
【分析】物体间力的作用是相互的. (一个物体对别的物体施力时，也同时受到后者对它的力).
二力平衡的条件：作用在同一物体上的两个力，如果大小相等、方向相反、并且在同一直线上，则这两个力二力平衡时合力为零.
7．【答案】B
【知识点】温度及温度计的使用与读数；质量及其特性；速度公式及其应用
【解析】【解答】A.人的正常体温是37℃左右，而39℃就偏高了，故A不合题意；
B.成年人行走的速度大约1m/s左右，1.1m/s在正常范围内，故B符合题意；
C.中学生的体重大约50kg，即重力G=mg=50kg×10N/kg=500N，故C不合题意；
D.篮球的直径大约20cm左右，将其看做一个正方体，那么体积大约：V=（0.2m）3=0.006m3，1m3的体积太大了，故D不合题意。
故选B。
【分析】人的正常体温是37℃左右；成年人行走的速度大约1m/s左右；中学生的体重大约50kg；篮球的直径大约20cm左右，将其看做一个正方体计算体积，然后进行比较即可。
8．【答案】D
【知识点】力的三要素及力的示意图；重力的方向；惯性及其现象；增大或减小摩擦的方法
【解析】【解答】解：A、汽车轮胎的轴承中装有滚珠是用滚动代替滑动来减小摩擦。不A符合题意；
B、铅垂线的应用原理是重力的方向总是竖直向下，B不符合题意；
C、推门时离门轴越近，用力越大，说明力的作用效果与力的作用点有关，C不符合题意；
D、乘车时系上安全带是为了减小惯性带来的伤害，不能减小惯性，D错误，符合题意。
故答案为：D。
【分析】减小有害摩擦的方法：(1)使接触面光滑和减小压 力；(2)用滚动代替滑动；(3)加润滑油；(4)利用气垫.（5）让物体之间脱离接触（如磁悬浮列车）.
重垂线是根据重力的方向总是竖直向下的原理制成.
力的三要素是：力的大小、方向、作用点，叫做力的三要素，它们都能影响力的作用效果.
惯性：物体保持运动状态不变的性质叫惯性.质量是物体惯性的唯一量度.
9．【答案】B
【知识点】动能和势能的大小变化；机械能及其转化
【解析】【解答】AB．下落过程中，小球的质量保持不变，高度不断减小，重力势能不断减小；小球有静止到A点时，小球只受重力作用，速度不断增大；小球从A点运动到B点时，受到竖直向下重力和竖直向上弹力的作用，重力大于弹力，合力竖直向下，小球还在加速；小球在B点时，受到竖直向下重力和竖直向上弹力的作用，重力等于弹力；小球从B点运动到C点时，受到竖直向下重力和竖直向上弹力的作用，重力小于弹力，合力竖直向上，小球在减速；小球由静止运动到C点，速度先增大后减小，小球的质量保持不变，小球的动能先增大后减小。不考虑空气阻力，小球和弹簧的机械能守恒，A不符合题意， B符合题意；
C．小球达到C点时，小球的速度为零，动能为零，受到的重力小于弹力，C不符合题意；
D．从B到C，小球的质量保持不变，高度不断减小，重力势能不断减小，小球从B点运动到C点时，受到竖直向下重力和竖直向上弹力的作用，重力小于弹力，合力竖直向上，小球在减速，小球的质量保持不变，动能减小。弹簧的弹性形变一直在增大，弹簧的弹性势能一直增大，D不符合题意。
故答案为：B。
【分析】质量不变，动能随速度的变大而变大，重力势能随高度的减小而减小，弹性势能随形变量的增大而增大；不计阻力的情况下，机械能守恒。
10．【答案】C
【知识点】比热容
【解析】【分析】甲、乙、丙三个金属块的初温、质量都是相等的，过一段时间后，三个金属块的温度降低，末温也是相等的；
石蜡熔化多的说明石蜡吸收热量多，说明它上面放置的金属块放出热量多，根据Q放=cm（t-t0)，在质量、降低的温度相同时，放出热量多的这种物质比热容大．
【解答】金属块丙下方的石蜡熔化快，说明金属块丙放出的热量多，甲、乙、丙的初温、末温都是相等的，温度变化值就是相同的，根据公式Q放=cm（t-t0)可知：甲、乙、丙三个金属块的质量、温度的变化值是相等的，金属块丙放出的热量多，所以金属块丙的比热容比较大．
故选C．
11．【答案】B
【知识点】串、并联电路的设计；欧姆定律及其应用
【解析】【解答】A.当物重增大时，滑片向下运动，变阻器的阻值增大，电流表的示数变小，故A不合题意；
B.电阻R和变阻器R'串联，电压表测电阻R的电压；当物重增大时，滑片向下运动，变阻器阻值变小，它的电压变小；而总电压不变，因此电压表的示数变大，故B符合题意；
C.电流表将滑动变阻器短路，当物重增大时，电流表的示数不变，故C不合题意；
D.电压表串联在电路里，当物重增大时，电压表的示数几乎不变，故D不合题意。
故选B。
【分析】（1）当电压不变时，电阻越大，电流越小；
（2）在串联电路中，电压的分配与电阻成正比，即电阻越大，电压越大；
（3）当物重增大时，判断滑动变阻器的滑片的运动方向，进而得到其阻值的变化，接下来再判断电表的示数变化。
12．【答案】C
【知识点】欧姆定律及其应用；电功率的计算
【解析】【解答】A.据乙图可知，当滑片滑到最左端时，此时电流最大为0.6A，电阻R1两端的电压是3V，因此电源电压U总=3V；电阻R1的阻值为：R1=U1I1=3V0.6A=5Ω，故A错误；
B.据乙图可知，电路的最小电流为0.2A，那么电路消耗的最小功率为：P总=U总I总=3V×0.2=0.6W，故B错误；
C.当滑片滑到最右端时，变阻器全部使用，此时电流最小为0.2A，
这时的总电阻为：
R总=U总I总=3V0.2A=15Ω；
那么滑动变阻器的最大阻值为：RP=R总-R1=15Ω-5Ω=10Ω；
当Rp总阻值的 35 接入电路时，它与定值电阻消耗的功率之比 ： P：P1=35×10Ω：5Ω=6：5，故C正确；
D.当电流为0.4A时，总电阻 R总=U总I总=3V0.4A=7.5Ω；
滑动变阻器接入的电阻为：RP=R总-R1=7.5Ω-5Ω=2.5Ω；
R1与Rp连入电路的阻值之比：R1：Rp=5Ω：2.5Ω=2：1，故D错误。
故选C。
【分析】定值电阻R1与滑动变阻器RP串联，电压表测R1的电压。
（1）当滑片滑到最左端时，变阻器阻值为0，这时只有R1，此时电压表的示数就是电源电压；可根据乙图中电压和对应电流计算R1的阻值；
（2）从乙图找到电路的最小电流，根据公式P=UI计算电路的最小功率；
（3）当滑片滑到最右端时，变阻器全部使用，此时电流最小，首先根据 R总=U总I总计算出总电阻，再根据RP=R总-R1计算出变阻器的最大阻值；因为串联电路中功率和电阻成正比，所以 当Rp总阻值的 35 接入电路时 ，求出它们的电阻之比即可；
（4）当电流为0.4A时，根据欧姆定律计算出RP的阻值，然后作比即可。
13．【答案】热胀冷缩；乙；可以
【知识点】液体温度计的构造与工作原理
【解析】【解答】常用温度计是根据液体热胀冷缩的规律制成的。如图中，乙的液泡上方有一段细小的弯曲，所以乙是体温计；测量体温时，体温计可以离开人体读数。
【分析】（1）液体温度计的工作原理：液体的热胀冷缩；
（2）体温计是特殊的温度计，它的液泡上方有一段细小的弯曲，测量体温结束后，水银柱不能在重力作用下自己流会液泡，因此体温计可以离开人体读数。
14．【答案】信息；真空不能传声
【知识点】声音的传播条件；声与信息
【解析】【解答】在地球上，驾驶员利用“倒车雷达”来判断车与物体间的距离，利用了声可以传播信息。在月球上，表面为真空，真空不能传声，宇航员不能直接交流而要靠电磁波互相联系，其中的道理是真空不能传声（声音的传播需要介质） 。
【分析】（1）声音可以传递能量，也可以传递信息；
（2）声音的传播需要介质，真空不能传声。
15．【答案】直线；折射；虚
【知识点】光的直线传播及其应用；光的折射现象及其应用
【解析】【解答】弟弟在A处看不到硬币，这是因为光沿直线传播。
（2）小明向杯中缓缓注水后，弟弟能看到硬币了，这是由光的折射产生的现象。弟弟看到的是硬币的虚像。
【分析】（1）根据光沿直线传播的规律解答；
（2）当光从一种介质斜射入另一种介质时，传播方向会发生改变，这就是光的折射。折射光线射入我们的眼睛后，我们沿它们反向延长线的方向看去，会看到所成的虚像。
16．【答案】15；10；0.9×103
【知识点】密度公式及其应用；阿基米德原理；浮力大小的计算
【解析】【解答】（1）据乙图可知，当正方体浸入液体中深度为0时，它不受浮力，这时G=F拉=15N；
（2）当测力计的示数不变时，正方体刚好全部浸没；据乙图可知，这时它下表面的深度为10cm，这也是正方体的棱长；
（3）完全浸没时受到的浮力：F浮力=G-F拉=15N-6N=9N；
正方体的体积：V=h3=（0.1m）3=10-3m3；
那么液体的密度为：ρ液=F浮V排g=9N10−3m3×10N/kg=0.9×103kg/m3。
【分析】当正方体慢慢浸入液体中时，随着排开水的体积越来越大，那么它受到浮力越来越大；根据F拉=G-F浮可知，这段时间内弹簧测力计的示数逐渐减小；当它全部浸没在液体中时，浮力就不再发生变化，测力计的示数就不再发生变化。
（1）当正方体浸入液体中深度为0时，它不受浮力，这时G=F拉；
（2）当测力计的示数不变时，正方体刚好全部浸没；
（3）首先根据F浮力=G-F拉计算出完全浸没时受到的浮力，然后根据V=h3计算出正方体的体积，最后根据ρ液=F浮V排g计算正方体的密度。
17．【答案】同种电荷相互排斥；B到A
【知识点】验电器的原理及使用
【解析】【解答】（1）电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引；验电器A的金属箔张开，是因为同种电荷相互排斥；（2）验电器A带负电，说明A有多余的电子，而验电器B不带电，用一根带有绝缘柄的金属棒把A、B连接起来，自由电子由A向B移动；因自由电子的定向移动方向与电流方向相反，故金属棒中的电流方向由B到A。
故答案为：同种电荷相互排斥；B到A。
【分析】电荷间的相互作用是：同种电荷互相排斥，异种电荷互相吸引.
自由电子的定向移动方向与电流方向相反.
18．【答案】先凝固后熔化；做功；20
【知识点】熔化与熔化吸热特点；凝固与凝固放热特点；内燃机的四个冲程；有关热机的计算
【解析】【解答】豆腐中含有大量的水分，豆腐冷冻时这些水分就会凝固为小冰晶，同时体积变大，这些小冰晶将整块豆腐挤压成蜂窝形状；待豆腐解冻后，小冰晶熔化为水，就留下了很多小孔。
图中两个气门都关闭，火花塞打火，活塞向下运动，因此是做功冲程；此汽油机飞轮的转速为2400r/min=40r/s
每秒钟转40转，完成了20个工作循环，对外做功20次。
【分析】固体变为液体是熔化，液体变为固体是凝固现象；汽油机飞轮转数在做功数的2倍。
19．【答案】等于；小于
【知识点】电功率的计算
【解析】【解答】串联电路中电流处处相等，因此两灯泡串联后，通过它们的电流相等。
不考虑灯丝电阻的变化，根据P=U2R可知灯L1的电阻R1=U1额2P1额=(6V)26W=6Ω
灯L2的电阻R2=U2额2P2额=(6V)23W=12Ω
两灯串联接在电源电压为6V的电路中，因串联电路中电流处处相等，根据P＝I2R可知P1实＜P2实。
【分析】在串联电路中，电流处处相等；根据电压和电功率可以计算电阻；利用实际电流和电阻，可以计算电功率。
20．【答案】10；3.6
【知识点】欧姆定律及其应用；焦耳定律的应用
【解析】【解答】由电路图可知，Rx与R串联，电压表测Rx两端的电压，电流表测电路中的电流；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图像可知，电路中的电流I小=0.4A，由I=UR可得，电源的电压为U=I小(Rx+R)=0.4A×(20Ω+R)……①
当滑动变阻器接入电路中的电阻最小时，电路中的电流最大，由图像可知，电路中的电流I大=1.2A，电源电压为U=I大R=1.2A×R……②
联立①②解得R=10Ω。电源电压U=I大R=1.2A×10Ω=12V
当滑动变阻器滑动到某一位置时，滑动变阻器的阻值为R'，此时电路中的电流为I=UR+R'
那么滑动变阻器的电功率为P=I2R'=(UR+R')2×R'=UR'(R+R')2=U2R'(R−R')2+4RR'=U2(R−R')2R"+4R
当R=R'=10Ω
时，P的值最大，即滑动变阻器的最大功率为P最大=U24R=(12V)240Ω=3.6W
【分析】根据电流和总电阻的乘积计算总电压；结合电源电压不变，判断未知电阻；根据电压和总电阻的比值， 计算电流，结合电流和电阻，可以计算电功率。
21．【答案】解：
【知识点】透镜的光路图；压力及重力与压力的区别；磁现象；通电螺线管的极性和电流方向的判断
【解析】（1）【解答】通过焦点的光线经凸透镜折射后将平行于主光轴，通过凸透镜光心的光线传播方向不变，两条入射光线的交点即为发光体S，如图所示：
（2）【解答】小车对斜面的压力作用点可以选取在前、后轮之间的斜面上，过压力作用点沿垂直于斜面向下的方向画一条有向线段，用F表示，即为小车对斜面压力的示意图。如图所示
（3）【解答】根据开关闭合，发现小车向右运动，由同名磁极相互排斥可确定螺线管的右端为N极，左端是S极，小磁针的左端为N极，右端为S极；螺线管的右端为N极，左端是S极，由安培定则可知电流从左端流入，右端流出，故电源的左端是正极，如图所示
【分析】（1）通过焦点的光线经凸透镜折射后将平行于主光轴，通过凸透镜光心的光线传播方向不变。
（2）压力和支撑面垂直。
（3）根据磁极间相互作用判断通电螺线管的磁极位置；结合磁极位置利用安培定则判断电流方向。
22．【答案】（1）解：由图乙可知，温控开关闭合，汤锅电路中只有R1工作；当温控开关断开时，汤锅电路中R1、R2串联，因串联电路中的总电阻大于任一分电阻，所以由P=U2R可知，汤锅电路中只有R1工作时，电阻最小，电功率最大，汤锅为加热状态；R1、R2串联时，电路中的电阻最大，电功率最小，汤锅为保温状态；由P=U2R可知，R1的电阻R1=U2P加热=（220V）21100W=44Ω
答：汤锅加热状态正常工作时，R1的电阻为44Ω
（2）解：由串联电路的电阻特点可知，保温挡时汤锅电路的总电阻R=R1+R2=44Ω+56Ω=100Ω
该汤锅保温挡时的额定保温功率P保温=U2R=（220V）2100Ω=484W
答：若R2的电阻为56Ω，则该汤锅保温挡时的额定保温功率为484W；
（3）解：由P=U2R可知，R右的电阻R右=U2P右=（220V）2400W=121Ω
由题意可知，导线的电阻与R右串联，此时右盘的实际电压U实=P实R=324W×121Ω=198V
由串联电路的电压特点可知，导线两端的电压U线=U﹣U实=220V﹣198V=22V
根据串联电路的电流特点和P=UI知P线P实=U线IU实I=22V198V=19
则P线=19P实=19×324W=36W
答：此时导线上消耗的电功率是36W。
【知识点】串联电路的电压规律；电功率的计算
【解析】【分析】（1）根据用电器的电压和电功率，计算电阻大小；
（2）根据串联电路电阻规律，计算总电阻，利用电压和电阻，计算电功率；
（3）根据电压和电功率，可以计算电阻大小；利用实际电功率和电阻，可以计算实际电压的大小。
23．【答案】（1）解：由图可知，滑轮组绳子的有效股数n=3，则绳子自由端移动的距离s=nℎ=3×2m=6m
拉力F做功W总=Fs=400N×6m=2400J
答：拉力F做功2400J；
（2）解：拉力做的有用功W有=Gℎ=900N×2m=1800J
滑轮组的机械效率η=W有W总×100%=1800J2400J×100%=75%
答：滑轮组的机械效率为75%；
（3）解：不计绳重和摩擦，拉力F=1n(G+G动)
则动滑轮的重力G动=nF−G=3×400N−900N=300N
答：动滑轮重300N；
（4）解：不计绳重和摩擦，滑轮组的机械效率η=W有W总=W有W有+W额=GℎGℎ+G动ℎ=GG+G动
将该滑轮组的机械效率提高5%时，其机械效率η′=80%，若提升重物的重力为G′，此时，滑轮组的机械效率80%=G'G'+G动
解得G′=1200N
答：若将该滑轮组的机械效率提高5%，需要用此滑轮组一次提升重物1200N。
【知识点】机械效率的计算；滑轮组绳子拉力的计算；功的计算及应用
【解析】【分析】（1）根据力和距离的乘积计算做功多少；
（2）根据物体的重力和高度的乘积计算有用功，利用有用功和总功的比值， 计算机械效率；
（3）根据物体的重力和滑轮组绳子的拉力，计算动滑轮的重力；
（4）根据物体的重力和动滑轮重力，可以计算滑轮组的机械效率。
24．【答案】（1）受热均匀；慢
（2）液化
（3）80；熔化时，温度保持不变
（4）固态；15
【知识点】熔化和凝固的探究实验
【解析】【解答】（1）将试管放在水中，水浴加热的目的是使奈受热均匀；先加热水，再通过试管，慢慢加热奈，使奈的温度慢慢上升，便于记录每一时刻温度变化。
（2）白气是液态小水珠，是水蒸气液化形成的。
（3）如图乙可知，奈在80℃时，保持不变，熔化时，保持不变的温度为熔点，故熔点为80℃；观察图像可知，熔化时，温度保持不变。
（4）从图像可以看出，奈在10min时，开始熔化，在25min熔化结束，故在第6min时，奈处于固态；从开始熔化到完全熔化，所需要的时间为25min−10min=15min
【分析】（1）水浴法加热，物体受热均匀，且温度变化较慢；
（2）“白气”是水蒸气液化形成的；
（3）晶体熔化时，温度保持不变，此时的温度的熔点；
（4）物体的温度低于熔点，是固态的，温度不变的时间是熔化时间。
25．【答案】（1）减小
（2）不能
（3）41.8；a
（4）不能
【知识点】光的反射定律；光的折射规律
【解析】【解答】已知AE⊥CG，则AE和CG有可能是界面。根据∠4＝∠5可知，AE下方发生了光的反射，可确定CG是法线，AE是界面，因为反射光线、折射光线都位于法线的同一侧，则BH为入射光线，HD为反射光线，HF为折射光线，所以∠1是折射角，∠4是反射角，∠5是入射角。
由折射角小于入射角，即∠1＜∠5，所以AE的下方是空气，上方是某种透明介质。
（1）因为反射角等于入射角，当入射角增大时，反射角随之增大，由表中数据可知：入射角增大折射角也增大，由图甲可知，当入射角增大时，反射光线和折射光线的夹角变小。
（2）发生全反射时，没有折射光线，当入射角i=42°时，发生全反射，光线不能从玻璃中传播出来。
（3）由表格数据可知，入射角增大折射角也增大，当入射角等于41.8°时，反射能量达到100%，就发生了全反射现象。
折射角随着入射角的增大而增大，但折射角总大于入射角，而图b中，当入射角等于45°时，折射角也等于45°，a图象中的折射角始终大于入射角且折射角能达到90°，因此图a反映了折射角与入射角的关系。
（4）由表中数据分析可得出结论，要发生全反射，入射角要小于折射角，若光从空气斜射向玻璃，则入射角大于折射角，不能发生全反射。
【分析】（1）光在反射时，反射角等于入射角，发生折射时，水中的折射角小于空气中的入射角；
（2）根据实验现象，发生全反射时，不能看到折射光线；
（3）根据实验数据判断全反射的角度关系；
（4）若光线从空气斜射向玻璃时，折射角小于入射角，不会发生全反射。
26．【答案】（1）零刻度线
（2）镊子；从大到小；124
（3）2×10-5
（4）2.5×103
【知识点】固体密度的测量
【解析】【解答】（1）将天平放置在水平桌面上，把游码拨至标尺的零刻度线处，并调节平衡螺母，使天平平衡。
（2）将装有适量水的烧杯放入天平的左盘，先估计烧杯和水的质量，然后用镊子往天平的右盘从大到小试加砝码，并移动游码，直至天平平衡。如图甲所示，砝码的质量为120g，游码的质量为4g，那么烧杯和水的总质量为124g；
（3）矿石排开水的质量：m水=144g-124g=20g=0.02kg；
矿石的体积为：V=m水ρ水=0.02kg103kg/m3=2×10−5m3；
（4）矿石的质量为：m=174g-124g=50g=0.05kg；
矿石的密度为：ρ=mV=0.05kg2×10−5m3=2.5×103kg/m3。
【分析】（1）天平使用前要调平，分两步：①将游码拨回标尺左端的0刻度处；②调节平衡螺母；
（2）测量开始后，要用镊子增减砝码，可以防止手上的汗液对它进行腐蚀；要按照从大到小的顺序加砝码，这样可以最大程度的简化测量过程；物体的质量=砝码质量+游码质量；
（3）矿石浸没在水中会受到向上的浮力，同时矿石会对天平产生向下的压力，且这个压力等于矿石受到的浮力，因此两次天平的测量值之差就是矿石排开水的质量，最后根据V=m水ρ水计算矿石的体积即可；
（4）当矿石沉到烧杯底部时，这时的质量和原来的天平示数之差就是矿石的质量，最后根据公式ρ=mV计算矿石的密度即可。
27．【答案】（1）光屏
（2）光屏中央
（3）“F”光源
（4）1、2、3；大
【知识点】凸透镜成像规律及其探究实验
【解析】【解答】（1）人眼结构中，晶状体相当于凸透镜，视网膜相当光屏，视网膜到晶状体的距离不变，相当于“探究凸透镜成像规律”实验中，光屏到凸透镜的距离不变。
（2）为了使像成在光屏中央，应调节“F”光源和光屏的中心在凸透镜的主光轴上。
（3）②为了探究使用变焦照相机拍照得到清晰的像，可能同时与焦距和像距有关；应保持物距不变，即保持“F”光源到凸透镜的距离不变，换上不同焦距的凸透镜，调节光屏到凸透镜的距离，直到光屏上成清晰的像，分别记录焦距、像距和像的高度。
（4）①像距不变的三组实验分别是1、2、3，由1、2、3三组数据可知：当像距不变时，物距变大，要成清晰的像，凸透镜焦要变大。
②分析4、5、6三组数据可知：物距不变，像距逐渐变大，焦距也逐渐变大，像的高度也变高，说明像也变大；所以得出结论：当物距不变时，凸透镜焦距越大，像距越大，像也越大。
【分析】（1）人眼的结构中，视网膜到凸透镜的距离不变，相当于光屏到凸透镜的距离不变；
（2）探究凸透镜成像规律时，光源、光屏和凸透镜中心在同一高度，像成在光屏中央；
（3）探究凸透镜的焦点对成像的影响，保持物距不变；
（4）探究物距和凸透镜焦距的关系时，像距不变，且凸透镜的焦距越大，像距越大。
28．【答案】（1）质量；水的质量
（2）煤油
（3）天平；偏小；燃料并不可能完全燃烧，燃料燃烧放出的热会散失到空气中，又或被烧杯等实验装置吸了热，使Q放大于Q吸
【知识点】燃料的热值
【解析】【解答】（1）因燃料放出的热量与质量有关，必须控制燃料的质量相等，由于水吸收热量后升高的温度受水的质量的影响，所以在实验中应控制水的质量相等。
（2）由图表数据可知在相同时间内甲杯中的水温度升高的快，所以煤油的热值较大。
（3）实验中要控制质量相等，需要用天平来测量。
由于燃料并不可能完全燃烧，燃料燃烧放出的热会散失到空气中，又或被烧杯等实验装置吸了热，使Q放大于Q吸，依此计算出煤油和菜籽油的热值比实际要偏小些。
【分析】（1）探究燃料的热值时，选择质量相等的不同燃料，加热质量相同的同种液体；
（2）当质量的液体吸收热量后，温度差越大，吸收热量越多，对应燃料放出的热量越多；
（3）测量质量需要天平；由于存在热损失，计算的热值比实际偏小。
29．【答案】（1）控制变量法
（2）甲丙
（3）大
（4）不需要；1.8
（5）4
【知识点】探究影响摩擦力大小因素的实验
【解析】【解答】解：（1）该实验主要采用的探究方法是控制变量法。（2）因沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，根据二力平衡，拉力大小等于摩擦力的大小；
由图1中甲丙两图可知：当接触面粗糙程度一定时，接触面受到的压力越大，滑动摩擦力越大。（3）由图1中甲乙两图可知：当接触面受到的压力一定时，接触面越粗糙滑动摩擦力越大；（4）如图1中丁图所示的实验装置，A相对于地面静止，受到摩擦力和测力计的拉力为一对平衡力，故该装置的优点是不需要长木板做匀速直线运动；(4)如图1中丁图所示的实验装置，A相对于地面静止，受到摩擦力和测力计的拉力为一对平衡力，故该装置的优点是不需要长木板做匀速直线运动;
实验中小丽发现:当F为3N时，木块A相对于地面静止且长木板B刚好做匀速直线运动，根据三力平衡，fAB+f=3N,长木板B受到地面的摩擦力大小为:f=3N-1.2N=1.8N;
（5）实验拓展：如图2所示，放在水平地面上的物体C受到方向不变的水平拉力F的作用，F﹣t和v﹣t图象分别如图3图4所示，由图4知，6﹣9秒物体做匀速直线运动，受到的拉力与摩擦力为一对平衡力，大小相等，因压力大小和接触面粗糙程度不变，则受到摩擦力大小不变，故物体C在第4秒时受到的摩擦力大小为4N。
故答案为：（1）控制变量法；（2）甲丙；（3）大；（4）不需要；1.8；（5）4。
【分析】（1）涉及到控制变量法（研究与其中一个因素的关系时，要控制另外一个因素不变：在接触面粗糙程度相同的条件下，压力越大，摩擦力越大；在接触面压力相同的条件下，接触面越粗糙，摩擦力越大）的运用和数据分析能力.
（4）如图1中丁图所示的实验装置，A相对于地面静止，根据力的平衡分析.
（5）因压力大小和接触面粗糙程度不变，则受到摩擦力大小不变.
30．【答案】（1）串
（2）电路未闭合
（3）电流；金属杆
（4）②；要总结出金属杆要切割磁感线才能产生感应电流，应使金属杆沿不同的方向、以不同的形式运动，总结出产生感应电流的运动方式．
【知识点】电磁感应；产生感应电流的条件
【解析】【解答】(1)图中金属杆、灵敏电流计及开关是逐个顺次连接的，连接方式是串联．
(2)产生感应电流的两个必要条件是①电路闭合、②电路中的一部分导体做切割磁感线运动．小乐安装好器材，晃动金属杆，金属杆已经切割了磁感线，灵敏电流计指针没有发生偏转，则可能是电路没有闭合．
(3)将电路闭合后，晃动金属杆，让金属杆切割磁感线，灵敏电流计的指针发生了摆动，说明电路中有了感应电流通过；
此时金属杆是提供电能的装置，相当于电路中的电源．
(4)通过磁场获得电流的条件：①有一个闭合的电路；②电路的一部分导体要在磁场中做切割磁感线运动．所以第②条不够准确；
要总结出金属杆要切割磁感线才能产生感应电流，应使金属杆沿不同的方向、以不同的形式运动，总结出产生感应电流的运动方式．
【分析】（1）各元件顺次连接，是串联电路；
（2）探究利用磁场产生电流的条件时，电路要闭合；
（3）导体在磁场中切割磁感线时，产生电流；能提供电能的是电源；
（4）电流产生的条件是：电路的一部分导体要在磁场中做切割磁感线运动。
31．【答案】（1）
（2）0.4
（3）右；2
（4）成反比
（5）闭合S断开S1，记录电流表的示数为I2；(I1−I2)R0I2
【知识点】探究电流与电压、电阻的关系实验；欧姆定律及其应用；伏安法测电阻的探究实验
【解析】【解答】（1）由图甲可知滑动变阻器已接入上接线柱，需要将下接线柱接入电路，要求向右滑动电阻增大，故应接入左下端，如下图所示：
（2）电流表选择量程0~0.6A量程，分度值为0.02A，故电流表读数为0.4A。
（3）探究电流与电阻关系实验中，控制电阻两端电压不变，故自变量为电阻，当更换阻值大的电阻时，滑动变阻器的阻值也要增大，才能保持电阻两端的电压不变，故当滑片向右移动，调节滑动变阻器的滑片使电压表示数始终为2V。
（4）研究电流与电阻的关系时，控制电压保持不变，要次多实验，才能找到普遍规律，实验发现电压不变时，电流随电阻的增大而减小，得出结论：当电压一定时，电流与电阻成反比。
（5）②由于①中，电流表测量干路中电流，所以应闭合S断开S1，电流表测量通过Rx电流，记录电流表的示数为I2。
③闭合S和S1，电流表测量R0和Rx并联的总电流的示数为I1；闭合S断开S1，电流表测量通过Rx的电流为I2，根据U=IR求出并联电路各支路两端的电压U=（I1-I2）R0
电阻Rx的阻值Rx=(I1−I2)R0I2
【分析】（1）探究电流和电阻关系时，滑动变阻器一上一下和电阻串联，接线柱远离下面的接线柱，电阻变大；
（2）根据电流表的量程和指针位置，测量电流；
（3）当电压表处电阻变大，为了保持电压表一定，滑动变阻器的电阻变大；
（4）当电压一定时，通过导体的电流和电阻成反比；
（5）根据电流表和电阻的乘积计算电压；结合并联电路电流规律，计算支路电流，利用电压和电流的比值， 计算电阻。额定电压
额定功率
220V
汤锅
烧烤盘
加热
保温
左盘
右盘
1100W
800W
400W
入射角i
0°
10°
20°
30°
40°
41.8°
50°
折射角r
0°
15.2°
30.9°
48.6°
81°
90°
反射能量
5%
7%
26%
43%
84%
100%
100%
实验次数
物距u/cm
像距v/cm
焦距f/cm
像的高度h/cm
1
17.1
15.0
8.0
4.4
2
30.0
15.0
10.0
2.5
3
60.6
15.0
12.0
1.3
4
25.0
11.8
8.0
2.4
5
25.0
16.7
10.0
3.3
6
25.0
23.1
12.0
4.6
燃料
加热前的水温/℃
燃料燃尽后水温/℃
煤油
25
44
菜籽油
25
34
1．一位在北京的剧场里看演出的观众，坐在离演奏者不太远的地方，另一位在上海的居民，坐在家里的电视机前看同一演出，上海与北京相距1460km，他们两人若想同时听到演奏声，北京观众必须坐在离演奏者（ ）
A．30m远B．17m远C．约1.655m远D．无法知道
2．两盆冰水混合物，各自处于太阳下和背阴处，在盆内冰尚未熔化完以前，用温度计去测盆内水的温度时（ ）
A．太阳下的那盆水温度较高B．背阴处的那盆水温度较高
C．两盆水的温度一样高D．不知气温高低，无法判断
3．雨后晴朗的夜晚为了不踩到地面的积水，下列判断中正确的是( )
A．迎着月光走，地上发亮处是水；背着月光走，地上暗处是水
B．迎着月光走，地上暗处是水；背着月光走，地上发亮处是水
C．无论迎着月光走还是背着月光走，地上发亮处都应是水
D．无论迎着月光走还是背着月光走，地上暗处都应是水
4．小强同学在一次测量某物体长度时，正确记录了四次测量结果，即18.12cm，18.13cm，18.11cm，18.14cm，则该物体的长度应为（ ）
A．18.125cmB．18.1cmC．18.13cmD．18.12cm
5．如图所示，A、B两个物体叠放在水平面上，同时有F=2N的两个水平力分别作用于A、B两物体上，使A、B两个物体处于静止状态，下列分析正确的是（ ）
A．A和B之间摩擦力为0 B．地面对B的摩擦力为0
C．地面对B的摩擦力为2N，方向水平向左 D．地面对B的摩擦力为2N，方向水平向右
6．小红穿上旱冰鞋向右用力推墙，会被墙向左推开。下列说法中正确的是（ ）
A．人先对墙施加了推力，然后墙再对人施加推力 B．墙对人的推力大于人对墙的推力
C．人对墙的推力与墙对人的推力是一对平衡力 D．人对墙的推力与墙对人的推力是一对相互作用力
7．下列说法符合实际情况的是（ ）
A．人的正常体温约为39℃B．成年人步行的速度约为1.1m/s
C．中学生的体重约为50ND．一个篮球的体积约为1m3
8．日常生活中，处处有物理，下列说法错误的是（ ）
A．汽车轮胎的轴承中装有滚珠是为了减小摩擦
B．铅垂线的应用原理是重力的方向总是竖直向下
C．推门时离门轴越近，用力越大，说明力的作用效果与力的作用点有关
D．乘车时系上安全带是为了减小惯性
9．如图所示，质量为m的小球从某一高度处静止下落，竖直落到直立于地面的轻弹簧上，在A点小球开始与弹簧接触，到B点时小球受到的重力与弹簧的弹力大小相等，C点是小球到达的最低点（不计空气阻力）下列说法正确的是（ ）
A．下落过程中，小球重力势能减小、动能增大、小球与弹簧机械能不守恒
B．下落过程中，小球重力势能一直减小、动能先增大后减小、小球与弹簧机械能守恒
C．到达C点时，小球的动能为零，受到的重力大于弹簧的弹力
D．从B到C，小球重力势能减小、动能先增大后减小，弹簧的势能一直增大
10．将质量相同的三块金属甲、乙、丙加热到相同的温度后，放到表面平整石蜡上。经过足够长时间后，观察到的现象如图所示。则三块金属的比热容（ ）
A．甲最大B．乙最大C．丙最大D．一样大
11．地磅工作时，重物越重，电表的示数就越大。下列四幅电路图中， R′是滑动变阻器， R 是定值电阻。其中符合地磅工作原理的是（ ）
A．B．C．D．
12．如图甲，R1为定值电阻，Rp为滑动变阻器，闭合开关，Rp的滑片从一端移动到另一端，得到电压与电流图像如图乙，下列说法正确的是（ ）
A．电源电压为3V，R1阻值为18Ω
B．电路消耗的最小功率为0.2W
C．当Rp总阻值的 35 接入电路时，它与定值电阻消耗的功率之比为6：5
D．当电流为0.4A时，R1与Rp连入电路的阻值之比为1:2
二、填空题
13．常用温度计是根据液体 的规律制成的。如图中 （选填“甲”或“乙”）是体温计，测量体温时，体温计 （选填“可以”或“不可以”）离开人体读数。
14．在地球上，驾驶员利用“倒车雷达”来判断车与物体间的距离，利用了声可以传播 。在月球上，表面为真空，真空不能传声，宇航员不能直接交流而要靠电磁波互相联系，其中的道理是 。
15．小明给弟弟变了个魔术，他将装有一枚硬币的杯子放在弟弟面前，如图所示，弟弟在A处看不到硬币，这是因为光沿 传播.小明向杯中缓缓注水后，弟弟能看到硬币了，这是由光的 产生的现象。弟弟看到的是硬币的 （选填“实”或“虚”）像.
16．如图甲所示，用弹簧测力计通过细线拉着正方体物块缓慢浸入某未知液体中，物块受到的拉力F与其下表面浸入液体中的深度h之间的关系如图乙所示，则物块受到的重力为 N，物块刚好浸没在液体中时其下表面浸入的深度为 cm，未知液体的密度为 kg/m3。（g取10N/kg）
17．如图所示，两个相同的验电器A和B，A带负电，B不带电。验电器A的金属薄片张开，这是因为 用金属棒把A和B连接起来的瞬间，金属棒中的电流方向从 (选填“A到B” 或“B到A”)。
18．冬天家人团聚时，爱吃火锅，光滑细嫩的冻豆腐（图-1）是涮火锅的必备菜品，它经冷冻再解冻以后，会出现许多小孔，小孔产生的原因是豆腐里的水 （选填“先凝固后汽化”、“先汽化后凝华”或“先凝固后熔化”）而形成的。如图-2所示是一台单缸四冲程汽油机工作状态示意图，此时它处在 冲程，如果此汽油机飞轮的转速为2400r/min、则每秒内对外做功 次。
19．如图所示，标有“6V 6W”字样的小灯泡L1和标有“6V 3W”的小灯泡L2，串联后接在电源电压为6V的电路中（温度对灯丝电阻的影响忽略不计），则通过灯L1的电流 通过灯L2的电流：灯L1的实际功率 灯L2的实际功率。（以上两空选填“大于”、“小于”或“等于”）
20．在如图甲所示电路中，滑动变阻器的规格为“20Ω 2A”。闭合开关并将滑片P从一端滑到另一端的过程中，滑动变阻器的电功率与电流表示数的关系图像如图乙所示。则定值电阻R的阻值为 Ω；滑动变阻器的最大功率为 W。
三、作图题
21．（1）如图甲，L表示凸透镜，MN为主光轴，O为光心，F为焦点，S'为发光体S通过凸透镜所成的像，来自S的光线a平行于主光轴且通过S'。请补全光线a的光路，并找到发光体S的位置。
（2）如图乙所示，一辆小车沿斜面向上运动，请画出斜面所受压力的示意图。
（3）如图丙，将一条形磁体放在小车上，并靠近螺线管，闭合开关后小车向右运动。请标出电源左端的极性（用“+”或“﹣”表示）和小磁针右端的磁极（用“N”或“S”表示）。
（甲） （乙） （丙）
四、计算题
22．如图甲为某款双控温多功能家用涮烤两用分体电火锅。该锅可实现汤锅、烧烤同时进行，也可以分开控制。其部分简化电路图如图乙：开关S1控制对中央区域汤锅进行加热的电路，R1、R2均为加热电阻，R2与温控开关并联，可以实现汤锅的保温和加热功能；两烧烤盘区域S左、S右可分别控制左右两盘的加热电阻R左、R右。该涮烤锅部分参数如表所示。求：
（1）汤锅加热状态正常工作时，R1的电阻为多少？
（2）若R2的电阻为56Ω，则该汤锅保温挡的额定保温功率为多少？
（3）在一次野外烧烤中通过很长的导线从一电压为220V的农家将电源引到烧烤点，发现烤肉速度比较慢。经分析因为距离远，导线有一定电阻（但远小于加热电阻阻值），所以导线会消耗一些电能；当只让烧烤盘右盘工作时，测得右盘的实际功率只有324W，求此时导线上消耗的电功率。
23．建筑工地的工人用如图所示的滑轮组来提升重物。已知重物G=900N，不计绳重和摩擦，当绳子自由端的拉力F=400N时，可将重物匀速提升2m。求：
（1）拉力F做功多少焦？
（2）滑轮组的机械效率为多少？
（3）动滑轮重多少N？
（4）若将该滑轮组的机械效率提高5%，需要用此滑轮组一次提升重物多少N？
五、实验探究题
24．用如图所示装置探究萘熔化时温度的变化规律。请回答下列问题：
（1）将装有萘的试管放入水中加热，而不是用酒精灯直接对试管加热，这样做不但能使试管 ，而且萘的温度上升速度较 （选填“快”或“慢”），便于及时记录各个时刻的温度；
（2）萘加热一段时间后，可看到烧杯中有“白气”冒出，杯口附近出现大量“白气”，“白气”水蒸气遇冷 形成的；
（3）分析图像可知奈的熔点是 ℃，其熔化过程的特点是 ；
（4）在第6min该物质处于 （选择“固态”或“液态”或“固液共存状态”），根据奈熔化时温度随时间变化的图像。从开始熔化到完全熔化，大约持续了 分钟。
25．为探究光的折射现象，小明在某次实验中根据光路绘制了如图甲所示的光路图，此图中，光线从空气射入某种透明物质，在分界面处发生反射和折射，其中AE⊥CG，∠4＝∠5，则____为折射光线。空气在界面的____（选填“上”、“下”、“左”或“右”）侧，为进一步探究光的折射规律，小明让入射光从玻璃射向空气，得到表格：
（1）根据表格，他发现光的折射现象一般都会伴随着反射现象的发生，当入射角增大时，反射光线和折射光线的夹角 （选填“增大”、“减小”或“不变”）；
（2）当入射角i=42°时，光线 （选填“能”或“不能”）从玻璃中传播到空气中；
（3）当入射角i≥ °时，折射光消失，反射光会变得更亮，请教老师后，他知道此时发生的现象叫做“全反射”；图乙中的图线 （选填“a”或“b”）反映了上述实验中的两角关系；
（4）进一步推论可知，根据折射现象中光路可逆原理可以判断：如果光从空气射向玻璃，满足一定角度条件时 （选填“能”或“不能”）发生全反射现象。
26．学校创新实验小组欲测量某矿石的密度，而该矿石形状不规则，无法放入量筒，故选用水、烧杯、天平（带砝码和镊子）、细线、铁架台等器材进行实验，主要过程如下：
（1）将天平放置在水平桌面上，把游码拨至标尺的 处，并调节平衡螺母，使天平平衡。
（2）将装有适量水的烧杯放入天平的左盘，先估计烧杯和水的质量，然后用 往天平的右盘 （选填“从小到大”或“从大到小”）试加砝码，并移动游码，直至天平平衡，这时右盘中的砝码和游码所在的位置如图甲所示，则烧杯和水的总质量为 g。
（3）如图乙所示，用细线系住矿石，悬挂在铁架台上，让矿石浸没在水中，细线和矿石都没有与烧杯接触，天平重新平衡时，右盘砝码的总质量及游码指示的质量值总和为144g，则矿石的体积为 m3。（ρ水=1.0×103kg/m3）
（4）如图丙所示，矿石下沉到烧杯底部，天平再次平衡时，右盘中砝码的总质量及游码指示的质量值总和为174g，则矿石的密度为 kg/m3。
27．如图甲所示，人眼的功能类似于照相机。学习了凸透镜成像规律后，小明对人眼和照相机如何成清晰的像，进行了进一步研究。
（1）人眼结构中，视网膜到晶状体的距离不变，相当于“探究凸透镜成像规律”实验中， 到凸透镜的距离不变，能否看清远近不同的物体，可能与晶状体的焦距有关；使用变焦照相机拍照，能否得到清晰的像，可能同时与焦距和像距有关。于是他用图乙装置进行探究；
（2）实验前，调节“F”光源和光屏的中心在凸透镜的主光轴上，是为了使像呈现在 ；
（3）实验主要步骤：
①保持光屏到凸透镜的距离不变，换上不同焦距的凸透镜，调节“F”光源到凸透镜的距离，直到光屏上成清晰的像，分别记录焦距、物距和像的高度；
②保持 到凸透镜的距离不变，换上不同焦距的凸透镜，调节光屏到凸透镜的距离，直到光屏上成清晰的像，分别记录焦距、物距和像的高度。
（4）实验数据如表所示：
物体的高度H=5.0cm
①分析 三组数据可知：当像距不变时，物距变大，要成清晰的像，凸透镜焦距要变大。
②分析4、5、6三组数据可知：当物距不变时，凸透镜焦距越 ，像距越大，像也越大。根据以上探究可知：人眼是通过调节晶状体焦距来看清远近不同物体的；用变焦照相机在同一位置拍摄同一物体时，是通过同时调节焦距和像距，使物体成大小不同的清晰的像。
28．小明同学学习了燃料的热值后，考虑到燃料燃烧放出的热量会被水吸收，而水的比热容已知。（注：燃料完全燃烧放热用Q放=mq计算，某燃料的热值用q表示；其质量用m表示）。自己设计一个实验来探究煤油和菜籽油的热值的大小关系。他组装了图所示的装置进行实验，记录结果见下表：
（1）为了保证实验结论的可靠，小明同学选择了两套相同装置，在实验中还应控制：煤油和菜籽油的 相同、及 相同；
（2）分析得出：煤油和菜籽油两种燃料中，热值较大的是 ；
（3）小明同学还想利用这种实验方案计算出煤油和菜籽油的热值，那么小明还需要补充的实验仪器是： 。利用此实验方法计算出的热值将比真实值 （偏大/偏小），为什么 。
29．小明按如下步骤完成探究“影响滑动摩擦力大小的因素”的实验：
a．如图1中甲图所示，将木块A平放在长木板B上，缓缓地匀速拉动木块A，保持弹簧测力计示数稳定，并记录了其示数。
b．如图1中乙图所示，将毛巾固定在长木板B上，木块A平放在毛巾上，缓缓地匀速拉动木块A，保持弹簧测力计示数稳定，并记录了其示数。
c．如图1中丙图所示，将木块A平放在长木板B上，并在木块A上放一钩码，缓缓地匀速拉动木块A，保持弹簧测力计示数稳定，并记录了其示数。
（1）该实验主要采用的探究方法是 。
（2）由图1中 两图可知：当接触面粗糙程度一定时，接触面受到的压力越大，滑动摩擦力越大。
（3）由图1中甲乙两图可知：当接触面受到的压力一定时，接触面越粗糙滑动摩擦力越 （选填“大”或“小”）。
（4）实验后小组交流讨论时发现：在实验中很难使木块做匀速直线运动。于是小丽设计了如图1中丁图所示的实验装置，该装置的优点是 长木板做匀速直线运动（选填“需要”或“不需要”）。实验中小丽发现：当F为3N时，木块A相对于地面静止且长木板B刚好做匀速直线运动，则长木板B受到地面的摩擦力大小为 N。
（5）实验拓展：如图2所示，放在水平地面上的物体C受到方向不变的水平拉力F的作用，F﹣t和v﹣t图象分别如图3图4所示。则物体C在第4秒时受到的摩擦力大小为 N。
30．为了“探究通过磁场获得电流的条件”.小乐设计了如图所示的装置，主要器材有：铁架台、U形磁体、灵敏电流计、金属杆（金属杆用细导线连接并悬挂于铁架台上）、开关及导线若干.
（1）图中金属杆、灵敏电流计及开关的连接方式是 联.
（2）小乐安装好器材，晃动金属杆，观察灵敏电流计，结果发现指针没有发生偏转，出现这个问题最有可能是由于 .
（3）解决（2）中的问题后，小乐再次观察灵敏电流计，发现指针还是没有发生偏转，于是他晃动金属杆，发现灵敏电流计的指针发生了摆动，则表明电路中有了 通过，此时 就相当于电路中的电源.
（4）经历了（2）、（3）的探究，小乐便得出了通过磁场获得电流的条件：①有一个闭合的电路；②电路的一部分导体要在磁场中运动.对于他的结论，你认为哪一条还不够准确？ （填“①”或“②”）.要使结论准确，你应该怎样做： .
31．某实验小组用图甲所示电路探究电流与电阻的关系。
（1）请将图甲所示的电路连接完整，要求滑动变阻器的滑片P向右移动时电阻变大 ；
（2）先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为2V，此时电流表的示数如图乙所示，为 A，将实验数据记录在表格中；
（3）接下来断开开关，取下5Ω的定值电阻，换成10Ω的定值电阻，闭合开关，应该向 调节滑动变阻器，直至电压表的示数为 V，读出电流表的示数，将实验数据记录在表格中；再更换不同阻值的定值电阻重复4次上述操作，分别将数据记录在表格中；
（4）通过实验可以得出结论：当电压一定时，电流与电阻 ；
（5）该小组同学想用一块电流表和一个定值电阻R0测电阻Rx的阻值，于是他们设计了如图丙所示的电路图，并进行如下实验操作：
①闭合S和S1，记录电流表的示数为I1；
② ；
③用R0和测量出来的物理量表示Rx，则Rx= 。
答案解析部分
1．【答案】C
【知识点】声速
【解析】【解答】北京春节联欢晚会现场观看演出的观众听到现场的演奏声是通过空气这种介质传播的，它需要传播的时间是：t1=s1v1；
上海的观众在自己家里电视机前看该联欢会的实况电视转播是通过电磁信号传播的，它的传播时间是：
t2=s2v2=1460000m3.0×108m/s=0.0049s；
当他们同时听到时，光和声音传播的时间相同；即：t2=t1=s1v1；
所以北京观众必须距离离演奏者S1=V1t2=340m/s×0.0049s=1.666m．
故选C．
【分析】在现场观看的观众听到演奏声是通过空气这种介质传播的，而在电视机前观看节目是通过电磁信号传播的，它们的传播速度不同，所用的时间相同；根据公式t=sv先求出所用的时间，再利用公式S=vt求出距离．
2．【答案】C
【知识点】熔化与熔化吸热特点
【解析】【分析】知道冰的熔点是0℃，且冰在熔化过程中是吸热温度不变．
【解答】原来是两盆冰水混合物，各自处于太阳下和背阴处，因为当冰决完全熔化前，冰仍处于熔化状态，温度为冰的熔点，是0℃；所以用温度计去测盆内水的温度会一样高，都是0℃．
故选C．
3．【答案】A
【知识点】镜面反射与漫反射
【解析】【解答】平静的水面，能发生镜面反射，地面凹凸不平，地面发生漫反射；
迎着月光走，月光经水面发生镜面反射，进入人的眼睛反射光线多，人感觉水面亮；地面发生漫反射，有很少的光线进入人的眼睛，人感觉地面黑；
背着月光走，月光经水面发生镜面反射，没有反射光线进入人的眼睛，人感觉水面暗；地面发生漫反射，有少量的光线反射进入人的眼睛，人感觉地面亮；
选项A正确，选项B、C、D错误；
故选A。
【分析】人看物体的条件：物体发光或反射光，物体发的光或反射的光线能进入人的眼睛；平行光射向平而光滑的反射面，反射光线平行射出，这种反射是镜面反射；平行光射向凹凸不平的反射面，反射光线射向四面八方，这种反射是漫反射。
4．【答案】C
【知识点】误差及其减小方法
【解析】【解答】该物体的长度应为 L=18.12cm+18.13cm+18.11cm+18.14cm4=18.125cm≈18.13cm
故答案为：C。
【分析】为了减小测量时产生的误差，常用多次测量取平均值减小误差，应先将错误的数据排除掉，剩下的数据取平均值，保留与数据位数相同的数。
5．【答案】B
【知识点】二力平衡的条件及其应用
【解析】【解答】对A分析，A在水平方向上受水平向左的拉力F和B对A向右的静摩擦力，因为A处于静止状态，受到的这两个力是平衡力，大小相等，所以f1＝F＝2N，A不符合题意；把AB看成一个整体，处于静止状态，受到平衡力的作用，在水平方向上受向左的拉力F和向右的拉力F，由于两力拉力大小相等，所以整体在水平方向上只受两个拉力，地面对B没有摩擦力，B符合题意，CD不符合题意。
故答案为：B。
【分析】正确地受力分析，运用共点力平衡求解，注意整体法和隔离法的运用.
6．【答案】D
【知识点】力作用的相互性；二力平衡的条件及其应用
【解析】【解答】解：A、物体间力的作用是相互的，人推墙时，人对墙施加了推力，墙对人也施加推力，这两个力是同时发生的，A不符合题意；
BCD、人对墙的推力与墙对人的推力是作用在不同物体上的两个力，属于相互作用力，二力的大小相等，不属于平衡力，BC不符合题意，D符合题意；
故答案为：D
【分析】物体间力的作用是相互的. (一个物体对别的物体施力时，也同时受到后者对它的力).
二力平衡的条件：作用在同一物体上的两个力，如果大小相等、方向相反、并且在同一直线上，则这两个力二力平衡时合力为零.
7．【答案】B
【知识点】温度及温度计的使用与读数；质量及其特性；速度公式及其应用
【解析】【解答】A.人的正常体温是37℃左右，而39℃就偏高了，故A不合题意；
B.成年人行走的速度大约1m/s左右，1.1m/s在正常范围内，故B符合题意；
C.中学生的体重大约50kg，即重力G=mg=50kg×10N/kg=500N，故C不合题意；
D.篮球的直径大约20cm左右，将其看做一个正方体，那么体积大约：V=（0.2m）3=0.006m3，1m3的体积太大了，故D不合题意。
故选B。
【分析】人的正常体温是37℃左右；成年人行走的速度大约1m/s左右；中学生的体重大约50kg；篮球的直径大约20cm左右，将其看做一个正方体计算体积，然后进行比较即可。
8．【答案】D
【知识点】力的三要素及力的示意图；重力的方向；惯性及其现象；增大或减小摩擦的方法
【解析】【解答】解：A、汽车轮胎的轴承中装有滚珠是用滚动代替滑动来减小摩擦。不A符合题意；
B、铅垂线的应用原理是重力的方向总是竖直向下，B不符合题意；
C、推门时离门轴越近，用力越大，说明力的作用效果与力的作用点有关，C不符合题意；
D、乘车时系上安全带是为了减小惯性带来的伤害，不能减小惯性，D错误，符合题意。
故答案为：D。
【分析】减小有害摩擦的方法：(1)使接触面光滑和减小压 力；(2)用滚动代替滑动；(3)加润滑油；(4)利用气垫.（5）让物体之间脱离接触（如磁悬浮列车）.
重垂线是根据重力的方向总是竖直向下的原理制成.
力的三要素是：力的大小、方向、作用点，叫做力的三要素，它们都能影响力的作用效果.
惯性：物体保持运动状态不变的性质叫惯性.质量是物体惯性的唯一量度.
9．【答案】B
【知识点】动能和势能的大小变化；机械能及其转化
【解析】【解答】AB．下落过程中，小球的质量保持不变，高度不断减小，重力势能不断减小；小球有静止到A点时，小球只受重力作用，速度不断增大；小球从A点运动到B点时，受到竖直向下重力和竖直向上弹力的作用，重力大于弹力，合力竖直向下，小球还在加速；小球在B点时，受到竖直向下重力和竖直向上弹力的作用，重力等于弹力；小球从B点运动到C点时，受到竖直向下重力和竖直向上弹力的作用，重力小于弹力，合力竖直向上，小球在减速；小球由静止运动到C点，速度先增大后减小，小球的质量保持不变，小球的动能先增大后减小。不考虑空气阻力，小球和弹簧的机械能守恒，A不符合题意， B符合题意；
C．小球达到C点时，小球的速度为零，动能为零，受到的重力小于弹力，C不符合题意；
D．从B到C，小球的质量保持不变，高度不断减小，重力势能不断减小，小球从B点运动到C点时，受到竖直向下重力和竖直向上弹力的作用，重力小于弹力，合力竖直向上，小球在减速，小球的质量保持不变，动能减小。弹簧的弹性形变一直在增大，弹簧的弹性势能一直增大，D不符合题意。
故答案为：B。
【分析】质量不变，动能随速度的变大而变大，重力势能随高度的减小而减小，弹性势能随形变量的增大而增大；不计阻力的情况下，机械能守恒。
10．【答案】C
【知识点】比热容
【解析】【分析】甲、乙、丙三个金属块的初温、质量都是相等的，过一段时间后，三个金属块的温度降低，末温也是相等的；
石蜡熔化多的说明石蜡吸收热量多，说明它上面放置的金属块放出热量多，根据Q放=cm（t-t0)，在质量、降低的温度相同时，放出热量多的这种物质比热容大．
【解答】金属块丙下方的石蜡熔化快，说明金属块丙放出的热量多，甲、乙、丙的初温、末温都是相等的，温度变化值就是相同的，根据公式Q放=cm（t-t0)可知：甲、乙、丙三个金属块的质量、温度的变化值是相等的，金属块丙放出的热量多，所以金属块丙的比热容比较大．
故选C．
11．【答案】B
【知识点】串、并联电路的设计；欧姆定律及其应用
【解析】【解答】A.当物重增大时，滑片向下运动，变阻器的阻值增大，电流表的示数变小，故A不合题意；
B.电阻R和变阻器R'串联，电压表测电阻R的电压；当物重增大时，滑片向下运动，变阻器阻值变小，它的电压变小；而总电压不变，因此电压表的示数变大，故B符合题意；
C.电流表将滑动变阻器短路，当物重增大时，电流表的示数不变，故C不合题意；
D.电压表串联在电路里，当物重增大时，电压表的示数几乎不变，故D不合题意。
故选B。
【分析】（1）当电压不变时，电阻越大，电流越小；
（2）在串联电路中，电压的分配与电阻成正比，即电阻越大，电压越大；
（3）当物重增大时，判断滑动变阻器的滑片的运动方向，进而得到其阻值的变化，接下来再判断电表的示数变化。
12．【答案】C
【知识点】欧姆定律及其应用；电功率的计算
【解析】【解答】A.据乙图可知，当滑片滑到最左端时，此时电流最大为0.6A，电阻R1两端的电压是3V，因此电源电压U总=3V；电阻R1的阻值为：R1=U1I1=3V0.6A=5Ω，故A错误；
B.据乙图可知，电路的最小电流为0.2A，那么电路消耗的最小功率为：P总=U总I总=3V×0.2=0.6W，故B错误；
C.当滑片滑到最右端时，变阻器全部使用，此时电流最小为0.2A，
这时的总电阻为：
R总=U总I总=3V0.2A=15Ω；
那么滑动变阻器的最大阻值为：RP=R总-R1=15Ω-5Ω=10Ω；
当Rp总阻值的 35 接入电路时，它与定值电阻消耗的功率之比 ： P：P1=35×10Ω：5Ω=6：5，故C正确；
D.当电流为0.4A时，总电阻 R总=U总I总=3V0.4A=7.5Ω；
滑动变阻器接入的电阻为：RP=R总-R1=7.5Ω-5Ω=2.5Ω；
R1与Rp连入电路的阻值之比：R1：Rp=5Ω：2.5Ω=2：1，故D错误。
故选C。
【分析】定值电阻R1与滑动变阻器RP串联，电压表测R1的电压。
（1）当滑片滑到最左端时，变阻器阻值为0，这时只有R1，此时电压表的示数就是电源电压；可根据乙图中电压和对应电流计算R1的阻值；
（2）从乙图找到电路的最小电流，根据公式P=UI计算电路的最小功率；
（3）当滑片滑到最右端时，变阻器全部使用，此时电流最小，首先根据 R总=U总I总计算出总电阻，再根据RP=R总-R1计算出变阻器的最大阻值；因为串联电路中功率和电阻成正比，所以 当Rp总阻值的 35 接入电路时 ，求出它们的电阻之比即可；
（4）当电流为0.4A时，根据欧姆定律计算出RP的阻值，然后作比即可。
13．【答案】热胀冷缩；乙；可以
【知识点】液体温度计的构造与工作原理
【解析】【解答】常用温度计是根据液体热胀冷缩的规律制成的。如图中，乙的液泡上方有一段细小的弯曲，所以乙是体温计；测量体温时，体温计可以离开人体读数。
【分析】（1）液体温度计的工作原理：液体的热胀冷缩；
（2）体温计是特殊的温度计，它的液泡上方有一段细小的弯曲，测量体温结束后，水银柱不能在重力作用下自己流会液泡，因此体温计可以离开人体读数。
14．【答案】信息；真空不能传声
【知识点】声音的传播条件；声与信息
【解析】【解答】在地球上，驾驶员利用“倒车雷达”来判断车与物体间的距离，利用了声可以传播信息。在月球上，表面为真空，真空不能传声，宇航员不能直接交流而要靠电磁波互相联系，其中的道理是真空不能传声（声音的传播需要介质） 。
【分析】（1）声音可以传递能量，也可以传递信息；
（2）声音的传播需要介质，真空不能传声。
15．【答案】直线；折射；虚
【知识点】光的直线传播及其应用；光的折射现象及其应用
【解析】【解答】弟弟在A处看不到硬币，这是因为光沿直线传播。
（2）小明向杯中缓缓注水后，弟弟能看到硬币了，这是由光的折射产生的现象。弟弟看到的是硬币的虚像。
【分析】（1）根据光沿直线传播的规律解答；
（2）当光从一种介质斜射入另一种介质时，传播方向会发生改变，这就是光的折射。折射光线射入我们的眼睛后，我们沿它们反向延长线的方向看去，会看到所成的虚像。
16．【答案】15；10；0.9×103
【知识点】密度公式及其应用；阿基米德原理；浮力大小的计算
【解析】【解答】（1）据乙图可知，当正方体浸入液体中深度为0时，它不受浮力，这时G=F拉=15N；
（2）当测力计的示数不变时，正方体刚好全部浸没；据乙图可知，这时它下表面的深度为10cm，这也是正方体的棱长；
（3）完全浸没时受到的浮力：F浮力=G-F拉=15N-6N=9N；
正方体的体积：V=h3=（0.1m）3=10-3m3；
那么液体的密度为：ρ液=F浮V排g=9N10−3m3×10N/kg=0.9×103kg/m3。
【分析】当正方体慢慢浸入液体中时，随着排开水的体积越来越大，那么它受到浮力越来越大；根据F拉=G-F浮可知，这段时间内弹簧测力计的示数逐渐减小；当它全部浸没在液体中时，浮力就不再发生变化，测力计的示数就不再发生变化。
（1）当正方体浸入液体中深度为0时，它不受浮力，这时G=F拉；
（2）当测力计的示数不变时，正方体刚好全部浸没；
（3）首先根据F浮力=G-F拉计算出完全浸没时受到的浮力，然后根据V=h3计算出正方体的体积，最后根据ρ液=F浮V排g计算正方体的密度。
17．【答案】同种电荷相互排斥；B到A
【知识点】验电器的原理及使用
【解析】【解答】（1）电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引；验电器A的金属箔张开，是因为同种电荷相互排斥；（2）验电器A带负电，说明A有多余的电子，而验电器B不带电，用一根带有绝缘柄的金属棒把A、B连接起来，自由电子由A向B移动；因自由电子的定向移动方向与电流方向相反，故金属棒中的电流方向由B到A。
故答案为：同种电荷相互排斥；B到A。
【分析】电荷间的相互作用是：同种电荷互相排斥，异种电荷互相吸引.
自由电子的定向移动方向与电流方向相反.
18．【答案】先凝固后熔化；做功；20
【知识点】熔化与熔化吸热特点；凝固与凝固放热特点；内燃机的四个冲程；有关热机的计算
【解析】【解答】豆腐中含有大量的水分，豆腐冷冻时这些水分就会凝固为小冰晶，同时体积变大，这些小冰晶将整块豆腐挤压成蜂窝形状；待豆腐解冻后，小冰晶熔化为水，就留下了很多小孔。
图中两个气门都关闭，火花塞打火，活塞向下运动，因此是做功冲程；此汽油机飞轮的转速为2400r/min=40r/s
每秒钟转40转，完成了20个工作循环，对外做功20次。
【分析】固体变为液体是熔化，液体变为固体是凝固现象；汽油机飞轮转数在做功数的2倍。
19．【答案】等于；小于
【知识点】电功率的计算
【解析】【解答】串联电路中电流处处相等，因此两灯泡串联后，通过它们的电流相等。
不考虑灯丝电阻的变化，根据P=U2R可知灯L1的电阻R1=U1额2P1额=(6V)26W=6Ω
灯L2的电阻R2=U2额2P2额=(6V)23W=12Ω
两灯串联接在电源电压为6V的电路中，因串联电路中电流处处相等，根据P＝I2R可知P1实＜P2实。
【分析】在串联电路中，电流处处相等；根据电压和电功率可以计算电阻；利用实际电流和电阻，可以计算电功率。
20．【答案】10；3.6
【知识点】欧姆定律及其应用；焦耳定律的应用
【解析】【解答】由电路图可知，Rx与R串联，电压表测Rx两端的电压，电流表测电路中的电流；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图像可知，电路中的电流I小=0.4A，由I=UR可得，电源的电压为U=I小(Rx+R)=0.4A×(20Ω+R)……①
当滑动变阻器接入电路中的电阻最小时，电路中的电流最大，由图像可知，电路中的电流I大=1.2A，电源电压为U=I大R=1.2A×R……②
联立①②解得R=10Ω。电源电压U=I大R=1.2A×10Ω=12V
当滑动变阻器滑动到某一位置时，滑动变阻器的阻值为R'，此时电路中的电流为I=UR+R'
那么滑动变阻器的电功率为P=I2R'=(UR+R')2×R'=UR'(R+R')2=U2R'(R−R')2+4RR'=U2(R−R')2R"+4R
当R=R'=10Ω
时，P的值最大，即滑动变阻器的最大功率为P最大=U24R=(12V)240Ω=3.6W
【分析】根据电流和总电阻的乘积计算总电压；结合电源电压不变，判断未知电阻；根据电压和总电阻的比值， 计算电流，结合电流和电阻，可以计算电功率。
21．【答案】解：
【知识点】透镜的光路图；压力及重力与压力的区别；磁现象；通电螺线管的极性和电流方向的判断
【解析】（1）【解答】通过焦点的光线经凸透镜折射后将平行于主光轴，通过凸透镜光心的光线传播方向不变，两条入射光线的交点即为发光体S，如图所示：
（2）【解答】小车对斜面的压力作用点可以选取在前、后轮之间的斜面上，过压力作用点沿垂直于斜面向下的方向画一条有向线段，用F表示，即为小车对斜面压力的示意图。如图所示
（3）【解答】根据开关闭合，发现小车向右运动，由同名磁极相互排斥可确定螺线管的右端为N极，左端是S极，小磁针的左端为N极，右端为S极；螺线管的右端为N极，左端是S极，由安培定则可知电流从左端流入，右端流出，故电源的左端是正极，如图所示
【分析】（1）通过焦点的光线经凸透镜折射后将平行于主光轴，通过凸透镜光心的光线传播方向不变。
（2）压力和支撑面垂直。
（3）根据磁极间相互作用判断通电螺线管的磁极位置；结合磁极位置利用安培定则判断电流方向。
22．【答案】（1）解：由图乙可知，温控开关闭合，汤锅电路中只有R1工作；当温控开关断开时，汤锅电路中R1、R2串联，因串联电路中的总电阻大于任一分电阻，所以由P=U2R可知，汤锅电路中只有R1工作时，电阻最小，电功率最大，汤锅为加热状态；R1、R2串联时，电路中的电阻最大，电功率最小，汤锅为保温状态；由P=U2R可知，R1的电阻R1=U2P加热=（220V）21100W=44Ω
答：汤锅加热状态正常工作时，R1的电阻为44Ω
（2）解：由串联电路的电阻特点可知，保温挡时汤锅电路的总电阻R=R1+R2=44Ω+56Ω=100Ω
该汤锅保温挡时的额定保温功率P保温=U2R=（220V）2100Ω=484W
答：若R2的电阻为56Ω，则该汤锅保温挡时的额定保温功率为484W；
（3）解：由P=U2R可知，R右的电阻R右=U2P右=（220V）2400W=121Ω
由题意可知，导线的电阻与R右串联，此时右盘的实际电压U实=P实R=324W×121Ω=198V
由串联电路的电压特点可知，导线两端的电压U线=U﹣U实=220V﹣198V=22V
根据串联电路的电流特点和P=UI知P线P实=U线IU实I=22V198V=19
则P线=19P实=19×324W=36W
答：此时导线上消耗的电功率是36W。
【知识点】串联电路的电压规律；电功率的计算
【解析】【分析】（1）根据用电器的电压和电功率，计算电阻大小；
（2）根据串联电路电阻规律，计算总电阻，利用电压和电阻，计算电功率；
（3）根据电压和电功率，可以计算电阻大小；利用实际电功率和电阻，可以计算实际电压的大小。
23．【答案】（1）解：由图可知，滑轮组绳子的有效股数n=3，则绳子自由端移动的距离s=nℎ=3×2m=6m
拉力F做功W总=Fs=400N×6m=2400J
答：拉力F做功2400J；
（2）解：拉力做的有用功W有=Gℎ=900N×2m=1800J
滑轮组的机械效率η=W有W总×100%=1800J2400J×100%=75%
答：滑轮组的机械效率为75%；
（3）解：不计绳重和摩擦，拉力F=1n(G+G动)
则动滑轮的重力G动=nF−G=3×400N−900N=300N
答：动滑轮重300N；
（4）解：不计绳重和摩擦，滑轮组的机械效率η=W有W总=W有W有+W额=GℎGℎ+G动ℎ=GG+G动
将该滑轮组的机械效率提高5%时，其机械效率η′=80%，若提升重物的重力为G′，此时，滑轮组的机械效率80%=G'G'+G动
解得G′=1200N
答：若将该滑轮组的机械效率提高5%，需要用此滑轮组一次提升重物1200N。
【知识点】机械效率的计算；滑轮组绳子拉力的计算；功的计算及应用
【解析】【分析】（1）根据力和距离的乘积计算做功多少；
（2）根据物体的重力和高度的乘积计算有用功，利用有用功和总功的比值， 计算机械效率；
（3）根据物体的重力和滑轮组绳子的拉力，计算动滑轮的重力；
（4）根据物体的重力和动滑轮重力，可以计算滑轮组的机械效率。
24．【答案】（1）受热均匀；慢
（2）液化
（3）80；熔化时，温度保持不变
（4）固态；15
【知识点】熔化和凝固的探究实验
【解析】【解答】（1）将试管放在水中，水浴加热的目的是使奈受热均匀；先加热水，再通过试管，慢慢加热奈，使奈的温度慢慢上升，便于记录每一时刻温度变化。
（2）白气是液态小水珠，是水蒸气液化形成的。
（3）如图乙可知，奈在80℃时，保持不变，熔化时，保持不变的温度为熔点，故熔点为80℃；观察图像可知，熔化时，温度保持不变。
（4）从图像可以看出，奈在10min时，开始熔化，在25min熔化结束，故在第6min时，奈处于固态；从开始熔化到完全熔化，所需要的时间为25min−10min=15min
【分析】（1）水浴法加热，物体受热均匀，且温度变化较慢；
（2）“白气”是水蒸气液化形成的；
（3）晶体熔化时，温度保持不变，此时的温度的熔点；
（4）物体的温度低于熔点，是固态的，温度不变的时间是熔化时间。
25．【答案】（1）减小
（2）不能
（3）41.8；a
（4）不能
【知识点】光的反射定律；光的折射规律
【解析】【解答】已知AE⊥CG，则AE和CG有可能是界面。根据∠4＝∠5可知，AE下方发生了光的反射，可确定CG是法线，AE是界面，因为反射光线、折射光线都位于法线的同一侧，则BH为入射光线，HD为反射光线，HF为折射光线，所以∠1是折射角，∠4是反射角，∠5是入射角。
由折射角小于入射角，即∠1＜∠5，所以AE的下方是空气，上方是某种透明介质。
（1）因为反射角等于入射角，当入射角增大时，反射角随之增大，由表中数据可知：入射角增大折射角也增大，由图甲可知，当入射角增大时，反射光线和折射光线的夹角变小。
（2）发生全反射时，没有折射光线，当入射角i=42°时，发生全反射，光线不能从玻璃中传播出来。
（3）由表格数据可知，入射角增大折射角也增大，当入射角等于41.8°时，反射能量达到100%，就发生了全反射现象。
折射角随着入射角的增大而增大，但折射角总大于入射角，而图b中，当入射角等于45°时，折射角也等于45°，a图象中的折射角始终大于入射角且折射角能达到90°，因此图a反映了折射角与入射角的关系。
（4）由表中数据分析可得出结论，要发生全反射，入射角要小于折射角，若光从空气斜射向玻璃，则入射角大于折射角，不能发生全反射。
【分析】（1）光在反射时，反射角等于入射角，发生折射时，水中的折射角小于空气中的入射角；
（2）根据实验现象，发生全反射时，不能看到折射光线；
（3）根据实验数据判断全反射的角度关系；
（4）若光线从空气斜射向玻璃时，折射角小于入射角，不会发生全反射。
26．【答案】（1）零刻度线
（2）镊子；从大到小；124
（3）2×10-5
（4）2.5×103
【知识点】固体密度的测量
【解析】【解答】（1）将天平放置在水平桌面上，把游码拨至标尺的零刻度线处，并调节平衡螺母，使天平平衡。
（2）将装有适量水的烧杯放入天平的左盘，先估计烧杯和水的质量，然后用镊子往天平的右盘从大到小试加砝码，并移动游码，直至天平平衡。如图甲所示，砝码的质量为120g，游码的质量为4g，那么烧杯和水的总质量为124g；
（3）矿石排开水的质量：m水=144g-124g=20g=0.02kg；
矿石的体积为：V=m水ρ水=0.02kg103kg/m3=2×10−5m3；
（4）矿石的质量为：m=174g-124g=50g=0.05kg；
矿石的密度为：ρ=mV=0.05kg2×10−5m3=2.5×103kg/m3。
【分析】（1）天平使用前要调平，分两步：①将游码拨回标尺左端的0刻度处；②调节平衡螺母；
（2）测量开始后，要用镊子增减砝码，可以防止手上的汗液对它进行腐蚀；要按照从大到小的顺序加砝码，这样可以最大程度的简化测量过程；物体的质量=砝码质量+游码质量；
（3）矿石浸没在水中会受到向上的浮力，同时矿石会对天平产生向下的压力，且这个压力等于矿石受到的浮力，因此两次天平的测量值之差就是矿石排开水的质量，最后根据V=m水ρ水计算矿石的体积即可；
（4）当矿石沉到烧杯底部时，这时的质量和原来的天平示数之差就是矿石的质量，最后根据公式ρ=mV计算矿石的密度即可。
27．【答案】（1）光屏
（2）光屏中央
（3）“F”光源
（4）1、2、3；大
【知识点】凸透镜成像规律及其探究实验
【解析】【解答】（1）人眼结构中，晶状体相当于凸透镜，视网膜相当光屏，视网膜到晶状体的距离不变，相当于“探究凸透镜成像规律”实验中，光屏到凸透镜的距离不变。
（2）为了使像成在光屏中央，应调节“F”光源和光屏的中心在凸透镜的主光轴上。
（3）②为了探究使用变焦照相机拍照得到清晰的像，可能同时与焦距和像距有关；应保持物距不变，即保持“F”光源到凸透镜的距离不变，换上不同焦距的凸透镜，调节光屏到凸透镜的距离，直到光屏上成清晰的像，分别记录焦距、像距和像的高度。
（4）①像距不变的三组实验分别是1、2、3，由1、2、3三组数据可知：当像距不变时，物距变大，要成清晰的像，凸透镜焦要变大。
②分析4、5、6三组数据可知：物距不变，像距逐渐变大，焦距也逐渐变大，像的高度也变高，说明像也变大；所以得出结论：当物距不变时，凸透镜焦距越大，像距越大，像也越大。
【分析】（1）人眼的结构中，视网膜到凸透镜的距离不变，相当于光屏到凸透镜的距离不变；
（2）探究凸透镜成像规律时，光源、光屏和凸透镜中心在同一高度，像成在光屏中央；
（3）探究凸透镜的焦点对成像的影响，保持物距不变；
（4）探究物距和凸透镜焦距的关系时，像距不变，且凸透镜的焦距越大，像距越大。
28．【答案】（1）质量；水的质量
（2）煤油
（3）天平；偏小；燃料并不可能完全燃烧，燃料燃烧放出的热会散失到空气中，又或被烧杯等实验装置吸了热，使Q放大于Q吸
【知识点】燃料的热值
【解析】【解答】（1）因燃料放出的热量与质量有关，必须控制燃料的质量相等，由于水吸收热量后升高的温度受水的质量的影响，所以在实验中应控制水的质量相等。
（2）由图表数据可知在相同时间内甲杯中的水温度升高的快，所以煤油的热值较大。
（3）实验中要控制质量相等，需要用天平来测量。
由于燃料并不可能完全燃烧，燃料燃烧放出的热会散失到空气中，又或被烧杯等实验装置吸了热，使Q放大于Q吸，依此计算出煤油和菜籽油的热值比实际要偏小些。
【分析】（1）探究燃料的热值时，选择质量相等的不同燃料，加热质量相同的同种液体；
（2）当质量的液体吸收热量后，温度差越大，吸收热量越多，对应燃料放出的热量越多；
（3）测量质量需要天平；由于存在热损失，计算的热值比实际偏小。
29．【答案】（1）控制变量法
（2）甲丙
（3）大
（4）不需要；1.8
（5）4
【知识点】探究影响摩擦力大小因素的实验
【解析】【解答】解：（1）该实验主要采用的探究方法是控制变量法。（2）因沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，根据二力平衡，拉力大小等于摩擦力的大小；
由图1中甲丙两图可知：当接触面粗糙程度一定时，接触面受到的压力越大，滑动摩擦力越大。（3）由图1中甲乙两图可知：当接触面受到的压力一定时，接触面越粗糙滑动摩擦力越大；（4）如图1中丁图所示的实验装置，A相对于地面静止，受到摩擦力和测力计的拉力为一对平衡力，故该装置的优点是不需要长木板做匀速直线运动；(4)如图1中丁图所示的实验装置，A相对于地面静止，受到摩擦力和测力计的拉力为一对平衡力，故该装置的优点是不需要长木板做匀速直线运动;
实验中小丽发现:当F为3N时，木块A相对于地面静止且长木板B刚好做匀速直线运动，根据三力平衡，fAB+f=3N,长木板B受到地面的摩擦力大小为:f=3N-1.2N=1.8N;
（5）实验拓展：如图2所示，放在水平地面上的物体C受到方向不变的水平拉力F的作用，F﹣t和v﹣t图象分别如图3图4所示，由图4知，6﹣9秒物体做匀速直线运动，受到的拉力与摩擦力为一对平衡力，大小相等，因压力大小和接触面粗糙程度不变，则受到摩擦力大小不变，故物体C在第4秒时受到的摩擦力大小为4N。
故答案为：（1）控制变量法；（2）甲丙；（3）大；（4）不需要；1.8；（5）4。
【分析】（1）涉及到控制变量法（研究与其中一个因素的关系时，要控制另外一个因素不变：在接触面粗糙程度相同的条件下，压力越大，摩擦力越大；在接触面压力相同的条件下，接触面越粗糙，摩擦力越大）的运用和数据分析能力.
（4）如图1中丁图所示的实验装置，A相对于地面静止，根据力的平衡分析.
（5）因压力大小和接触面粗糙程度不变，则受到摩擦力大小不变.
30．【答案】（1）串
（2）电路未闭合
（3）电流；金属杆
（4）②；要总结出金属杆要切割磁感线才能产生感应电流，应使金属杆沿不同的方向、以不同的形式运动，总结出产生感应电流的运动方式．
【知识点】电磁感应；产生感应电流的条件
【解析】【解答】(1)图中金属杆、灵敏电流计及开关是逐个顺次连接的，连接方式是串联．
(2)产生感应电流的两个必要条件是①电路闭合、②电路中的一部分导体做切割磁感线运动．小乐安装好器材，晃动金属杆，金属杆已经切割了磁感线，灵敏电流计指针没有发生偏转，则可能是电路没有闭合．
(3)将电路闭合后，晃动金属杆，让金属杆切割磁感线，灵敏电流计的指针发生了摆动，说明电路中有了感应电流通过；
此时金属杆是提供电能的装置，相当于电路中的电源．
(4)通过磁场获得电流的条件：①有一个闭合的电路；②电路的一部分导体要在磁场中做切割磁感线运动．所以第②条不够准确；
要总结出金属杆要切割磁感线才能产生感应电流，应使金属杆沿不同的方向、以不同的形式运动，总结出产生感应电流的运动方式．
【分析】（1）各元件顺次连接，是串联电路；
（2）探究利用磁场产生电流的条件时，电路要闭合；
（3）导体在磁场中切割磁感线时，产生电流；能提供电能的是电源；
（4）电流产生的条件是：电路的一部分导体要在磁场中做切割磁感线运动。
31．【答案】（1）
（2）0.4
（3）右；2
（4）成反比
（5）闭合S断开S1，记录电流表的示数为I2；(I1−I2)R0I2
【知识点】探究电流与电压、电阻的关系实验；欧姆定律及其应用；伏安法测电阻的探究实验
【解析】【解答】（1）由图甲可知滑动变阻器已接入上接线柱，需要将下接线柱接入电路，要求向右滑动电阻增大，故应接入左下端，如下图所示：
（2）电流表选择量程0~0.6A量程，分度值为0.02A，故电流表读数为0.4A。
（3）探究电流与电阻关系实验中，控制电阻两端电压不变，故自变量为电阻，当更换阻值大的电阻时，滑动变阻器的阻值也要增大，才能保持电阻两端的电压不变，故当滑片向右移动，调节滑动变阻器的滑片使电压表示数始终为2V。
（4）研究电流与电阻的关系时，控制电压保持不变，要次多实验，才能找到普遍规律，实验发现电压不变时，电流随电阻的增大而减小，得出结论：当电压一定时，电流与电阻成反比。
（5）②由于①中，电流表测量干路中电流，所以应闭合S断开S1，电流表测量通过Rx电流，记录电流表的示数为I2。
③闭合S和S1，电流表测量R0和Rx并联的总电流的示数为I1；闭合S断开S1，电流表测量通过Rx的电流为I2，根据U=IR求出并联电路各支路两端的电压U=（I1-I2）R0
电阻Rx的阻值Rx=(I1−I2)R0I2
【分析】（1）探究电流和电阻关系时，滑动变阻器一上一下和电阻串联，接线柱远离下面的接线柱，电阻变大；
（2）根据电流表的量程和指针位置，测量电流；
（3）当电压表处电阻变大，为了保持电压表一定，滑动变阻器的电阻变大；
（4）当电压一定时，通过导体的电流和电阻成反比；
（5）根据电流表和电阻的乘积计算电压；结合并联电路电流规律，计算支路电流，利用电压和电流的比值， 计算电阻。额定电压
额定功率
220V
汤锅
烧烤盘
加热
保温
左盘
右盘
1100W
800W
400W
入射角i
0°
10°
20°
30°
40°
41.8°
50°
折射角r
0°
15.2°
30.9°
48.6°
81°
90°
反射能量
5%
7%
26%
43%
84%
100%
100%
实验次数
物距u/cm
像距v/cm
焦距f/cm
像的高度h/cm
1
17.1
15.0
8.0
4.4
2
30.0
15.0
10.0
2.5
3
60.6
15.0
12.0
1.3
4
25.0
11.8
8.0
2.4
5
25.0
16.7
10.0
3.3
6
25.0
23.1
12.0
4.6
燃料
加热前的水温/℃
燃料燃尽后水温/℃
煤油
25
44
菜籽油
25
34
相关试卷
2023年江苏省泰州市中考物理模拟训练卷9（解析版）： 这是一份2023年江苏省泰州市中考物理模拟训练卷9（解析版），共25页。试卷主要包含了单选题，填空题，作图题，计算题，实验探究题等内容，欢迎下载使用。
2023年江苏省泰州市中考物理模拟训练卷10（解析版）： 这是一份2023年江苏省泰州市中考物理模拟训练卷10（解析版），共24页。试卷主要包含了单选题，填空题，作图题，计算题，实验探究题等内容，欢迎下载使用。
2023年江苏省泰州市中考物理模拟训练卷12（解析版）： 这是一份2023年江苏省泰州市中考物理模拟训练卷12（解析版），共25页。试卷主要包含了单选题，填空题，解答题，实验探究题等内容，欢迎下载使用。
