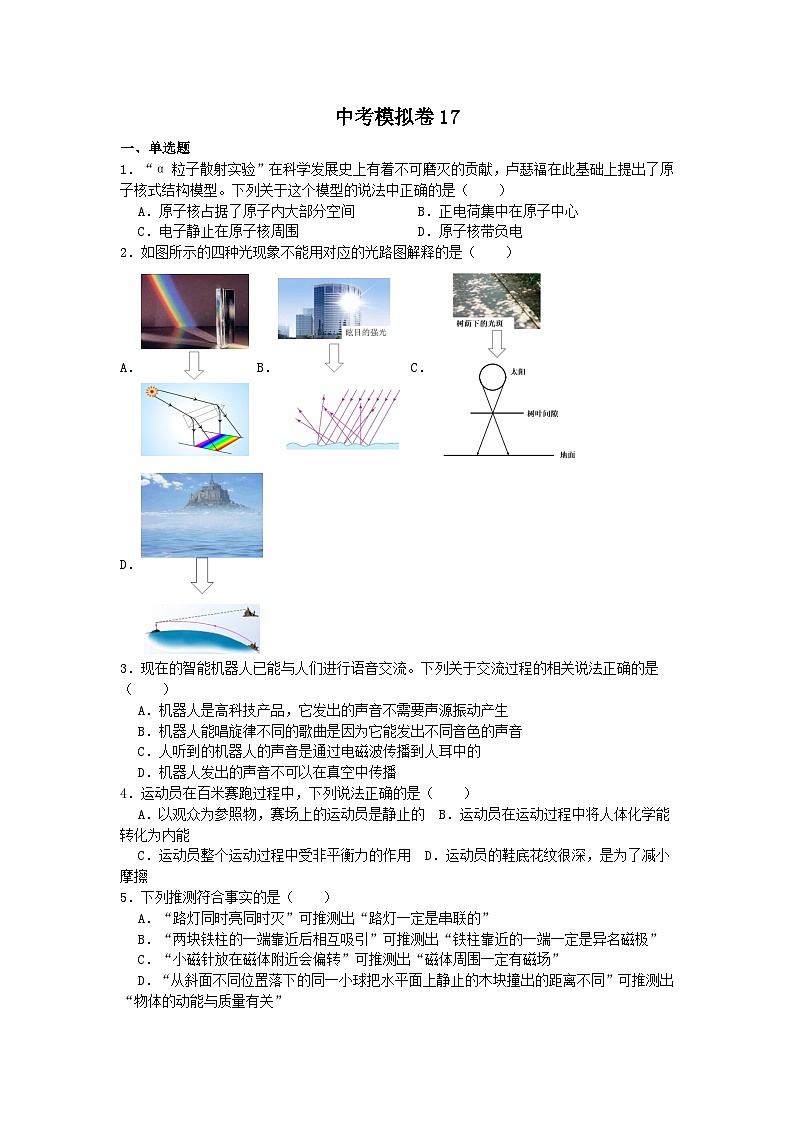

2023年江苏省泰州市中考物理模拟训练卷17（解析版）
展开
这是一份2023年江苏省泰州市中考物理模拟训练卷17（解析版），共23页。试卷主要包含了单选题，填空题，作图题，计算题，实验题等内容，欢迎下载使用。
1．“α粒子散射实验”在科学发展史上有着不可磨灭的贡献，卢瑟福在此基础上提出了原子核式结构模型。下列关于这个模型的说法中正确的是（ ）
A．原子核占据了原子内大部分空间 B．正电荷集中在原子中心
C．电子静止在原子核周围 D．原子核带负电
2．如图所示的四种光现象不能用对应的光路图解释的是（ ）
A． B． C． D．
3．现在的智能机器人已能与人们进行语音交流。下列关于交流过程的相关说法正确的是（ ）
A．机器人是高科技产品，它发出的声音不需要声源振动产生
B．机器人能唱旋律不同的歌曲是因为它能发出不同音色的声音
C．人听到的机器人的声音是通过电磁波传播到人耳中的
D．机器人发出的声音不可以在真空中传播
4．运动员在百米赛跑过程中，下列说法正确的是（ ）
A．以观众为参照物，赛场上的运动员是静止的 B．运动员在运动过程中将人体化学能转化为内能
C．运动员整个运动过程中受非平衡力的作用 D．运动员的鞋底花纹很深，是为了减小摩擦
5．下列推测符合事实的是（ ）
A．“路灯同时亮同时灭”可推测出“路灯一定是串联的”
B．“两块铁柱的一端靠近后相互吸引”可推测出“铁柱靠近的一端一定是异名磁极”
C．“小磁针放在磁体附近会偏转”可推测出“磁体周围一定有磁场”
D．“从斜面不同位置落下的同一小球把水平面上静止的木块撞出的距离不同”可推测出“物体的动能与质量有关”
6．物理学与日常生活物体在空气中会受到浮力作用，普通家用三门冰箱受到空气的浮力约是（g取 10 N/kg，空气的平均密度为 1.3 kg/m3）（ ）
A．1 300NB．130NC．13ND．0.13N
7．如图甲是电子测温仪。图乙是其简化电路，电源电压不变，R0为定值电阻，R为热敏电阻，靠近人体测温时，其阻值随着温度的升高而减小。当所测的体温降低时，下列说法正确的是（ ）
A．电路的总电阻变小 B．电压表的示数变大 C．R0消耗的功率变小 D．电路的总功率变大
8．如图所示，一足够长木板B放在水平地面上，木块A放在B的上面，A的右端通过轻质弹簧固定在竖直墙壁上，用F=10N的力水平向左拉B，使B以速度v向左匀速运动，稳定后A静止不动，这时弹簧的拉力F1=4N，则下面说法中正确的是（ ）
A．木板B受到A的滑动摩擦力与A受到B的滑动摩擦力是一对相互作用力，力的大小为 6N
B．木板B对地面的滑动摩擦力的大小为4N
C．若用2F的力向左拉木板B做加速运动，木块A受到的摩擦力大小仍为4N
D．木块A静止不动，所以A受到的摩擦力是静摩擦力
9．如图我国内首辆磁浮空轨列车——“兴国号”。其运行原理是通过电磁力实现列车与轨道之间的无接触的悬浮和导向，再利用直线电机产生的电磁力牵引列车运行的。下列图中与其工作原理相同的是（ ）
A． B． C． D．
10．下列实验探究得出结论错误的是（ ）
A．实验探究相互作用力大小的关系。结论：相互作用的两个力大小相等
B．探究压力作用效果与受力面积关系。结论：压力相同受力面积越小压力作用效果越明显
C．实验探究重力与质量的关系。结论：物体受到的重力与它的质量成正比
D．探究定滑轮使用特点。结论：使用定滑轮可以省力，但不能改变力的方向
11．创新小组的同学们为学校食堂设计了一个可自动注水的储水池。如图是它的简化装置图，电源电压一定。控制电路中，RN为压敏电阻，其阻值随压力的变化而变化，R0为定值电阻。闭合开关S1、S2，当池中水位上升到一定高度时触点分离，工作电路断开，注水装置自动停止注水，当池中水位下降到一定位置时触点连接。工作电路接通，注水装置自动开始注水。下列分析正确的是（ ）
A．水位下降时，电磁铁的磁性变强 B．水位下降时，通过R0电流变大
C．水位上升时，R0的电功率变大 D．水位上升时，RN的阻值会变大
12．图甲是探究欧姆定律的实验电路，电源电压恒定，R1是滑动变阻器，R2是定值电阻；图乙中的a、b分别是将滑动变阻器R1的滑片从最左端移动到最右端的过程中，电流表A的示数随两电压表V1、V2的示数变化关系图像。下列说法中正确的是（ ）
A．图线b是电流表A的示数随电压表V1的示数变化关系图像 C．电源电压是6V
B．当电压表V1、V2的示数相等时，滑片在滑动变阻器的中点位置 D．定值电阻阻值是1Ω
二、填空题
13．图甲中物体A的重力为 N，图乙秒表的读数为 s，图丙中物块的质量为 g。
14．珠海国际赛车场是中国第一个永久性的国际赛车场。如图所示，比赛中赛车在高速行驶，车子上方空气的流速 车子下方空气的流速，从而使得赛车对地面的压力 赛车的重力（前两空均选填“大于”“小于”或“等于”）。为了增加稳定性，部分赛车会在尾部安装“上平下凸”的尾翼来增大对地面的压力，从而 （选填“增大”或“减小”）摩擦力。
15．小明利用手提电脑的摄像头进行自拍，他在电脑屏幕上看到自己的像，发现自己距离摄像头越近，电脑屏幕上的像就越 （选填“大”或“小”）。为了研究上述规律，小明找来一个凸透镜和一把刻度尺，将凸透镜正对太阳光，改变凸透镜到纸面的垂直距离，直到纸上出现最小最亮的光斑，如图1所示，则该凸透镜的焦距为 cm。小明来到窗边举起凸透镜看远处的高楼，能看到一个倒立、 （选填“放大”“缩小”或“等大”）的清晰 （选填“实”或“虚”）像。
16．2022年北京冬奥会的奖牌取名“同心”，表达了“天地和·人心同”的中华文化内涵。黄金除了可用来制作金牌，还可用来制作各种形状的饰品，说明黄金材料的延展性 （选填“较大”或“较小”）；不用黄金制作刀具是因为黄金的 比较小；集成电路板上用黄金丝制成的导线，不仅因为黄金不易生锈，还因为黄金具有良好的 。
17．如图所示，在矿泉水瓶与小玻璃瓶内各装人适量的水，将小玻璃瓶瓶口向下放入矿泉水瓶，使小玻璃瓶恰好悬浮，拧紧矿泉水瓶瓶盖，用力捏矿泉水瓶，矿泉水瓶内水面上方气压增大，小玻璃瓶会 （选填“下沉”“上浮”或“继续悬浮”）；取走小玻璃瓶和大部分水，用力拧转矿泉水瓶若干圈，突然瓶盖飞出，瓶口出现“白雾”，“白雾”的形成是 （选填“汽化”或“液化”）现象，瓶盖飞出的过程能量转化情况与汽油机的 冲程类似
18．工人用图中滑轮组来提升货物，货物重400N，每个滑轮重50N，若物体被提升了6m，不计绳重和摩擦，则拉力F是 N，滑轮组的机械效率是 （精确到1%）。
19．标有“6V 3W”的小灯泡，它的电流——电压图像如图所示，则它正常工作10s消耗的电能是 J；将它与一个10Ω的定值电阻串联在8V的电路中，灯泡接入电路的电阻为 Ω，电路消耗的总功率为 W。
20．L1和L2分别标有“6V 6W”和“6V 3W”字样，若将两只灯泡串联起来接入电路中，使其中一只灯泡正常发光，则电路两端的最大电压为 V，另一只小灯泡的实际功率是 W。
三、作图题
21．（1）如图甲为路灯下悬挂的灯笼，请画出这只灯笼所受重力的示意图。
（2）如图乙闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“﹣”极，并标出通过通电螺线管外A点的磁感线的方向。
（3）晋剧，汉族地方戏曲，山西四大梆子剧种之一，又名山西梆子。如图丙，这是某戏曲演员在平面镜前化妆的情景。请画出演员通过平面镜看见头饰上A点的光路图。
甲 乙 丙
四、计算题
22．如图所示，一个重力为6N，密度为6g/cm3的合金块，悬挂在轻质杠杆的A点，O为支点，OA长10cm，此时合金块浸没在某种液体中。杠杆右边B点吊着重力为0.7N的物体，OB长70cm，杠杆在水平位置平衡。不计绳重及转轴处摩擦，求：（1）合金块的体积；（2）A端受到绳子的拉力大小；（3）该液体密度为多少。
23．今年寒假，小明的爸爸为家住农村的爷爷买了一台新型电饭煲，电饭煲有两个加热挡位，其简化电路如图甲所示，电阻丝的阻值R1和R2不变，只闭合S时为低温挡，可以慢煮；再闭合S1时是高温挡，可以快煮。某天，小明的爷爷将电饭煲接入220V的家庭电路中，两个挡位交替正常使用30min，通过电饭煲的总电流I随时间t变化的图像如图乙所示。求（1）求第10~15min电饭煲工作的电功率。（2）求R1和R2的阻值（3）求电饭煲在30min内消耗的电能。
五、实验题
24．在“探究凸透镜成像规律”的实验中：
（1）光具座的长度为1m，如果有焦距为10cm、25cm的两块凸透镜，应该选择焦距为 cm的凸透镜完成实验；实验前应调整烛焰、凸透镜和光屏的中心在同一高度；
（2）当蜡烛、凸透镜和光屏的相对位置如图甲所示时，光屏上出现清晰的像，可利用此成像原理可以制成 （选填“照相机”、“投影仪”或“放大镜”）；
（3）实验中，不但虚像可以用肉眼直接看到，实像也可以用肉眼直接看到，在图甲的基础上，拿掉光屏，用肉眼在如图乙所示的 （选填“A”、“B”或“C”）位置沿图示方向能看到这个实像；
（4）在图甲的光屏上得到了清晰的烛焰像，某同学将自己的眼镜片放在凸透镜前，光屏上的像变模糊了，适当向左移动光屏，屏上的像就又清晰了，由此可判断该同学是 （选填“近视”或“远视”）眼。
（5）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像。对此下列解释合理的是 ____。
A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距
B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距
C．这是烛焰发出的光经凸透镜表面反射形成的像
（6）图丙中O为凸透镜的光心，F为焦点，请画出烛焰上的S点发出的光线SA经凸透镜后的出射光线。
25．小明所在的课外兴趣小组需要密度为l.15g/cm3的盐水，为了检验配制的盐水是否合格。
（1）将天平放于 上，将游码移到标尺左端 处，调节平衡螺母使横梁平衡；
（2）①用量筒测出盐水的体积V；
②用天平测出空烧杯的质量m1；
③将量筒中的盐水倒入烧杯中测出总质量m2；
④盐水的密度表达式ρ＝ （用所测物理量符号表示）。你认为这样测出的盐水密度值与真实值相比会 （填“偏大”或“偏小”），原因是 ；
（3）小组成员改进了实验方案并进行了如下操作：
①往烧杯中倒入适量盐水，测出烧杯和盐水的总质量 g（如图甲所示）
②将烧杯中的部分盐水倒入量筒中，读出盐水的体积（如图乙所示）
③测出烧杯和剩余盐水的质量为15g
④计算出盐水的密度 kg/m3；
（4）为配制合格的盐水，需要继续向盐水中 （填“加盐”或“加水”）。
26．按照要求完成下列填空
（1）如图1所示，使玻璃板水平接触水面，然后稍稍用力向上拉玻璃板，弹簧测力计的读数将变大，原因是 。
（2）如图2所示，把气球放在钉板上，再把木板放在气球上，向木板上施加压力，气球变形但不会被钉板上的钉刺破，这是因为 。
（3）如图3所示，往B管中吹气，看到A管中的水面上升，说明 。
（4）如图4所示，两个烧瓶中装有不同液体，用相同阻值的镍铬合金丝加热，该实验是为了探究 （选填“电热大小的影响因素”或“不同物体的吸热能力”），热量的多少是由 反映的。
27．为了探究圆柱体在不同液体中受到的浮力，某同学进行了如图所示的实验（图A、B、C中的液体是水）。
（1）为了探究F浮与G排的关系，需要在图中操作的基础上增加一个步骤，请写出该步骤的内容：用弹簧测力计测量 ；
（2）由图中步骤B、E可知，浮力的大小跟 有关；
（3）圆柱体的体积为 m3；未知液体的密度为 kg/m3；
（4）若B步骤中的溢水杯放在电子秤上，如图F，在圆柱体浸入水的过程中（未接触容器底），电子秤的读数将 。（选填“增大”、“减小”或“不变”）
28．学习完物态变化后，小明在实验室同时做“探究冰熔化和水沸腾的特点”实验，如图所示。
（1）如图甲，小明把装有碎冰的试管放入装有水的烧杯中加热，而不直接用酒精灯加热，原因是 ；
（2）图乙是小明描绘的冰熔化前后温度与时间的关系图像，冰在a点时处于 （选填“固态”“液态”或“固液共存态”）；加热相同时间，AB段和CD段中， 段的温度上升得较快；试管中的冰完全熔化为水后，小明继续加热，得到图乙中DE段，可知水的沸点为 ℃，由此判断液面上方的气压 （选填“高于”“低于”或“等于”）1个标准大气压；
（3）完成实验后，小明继续探究“水和某种液体沸腾时温度变化的特点”实验，如图丙所示，两个相同的试管中分别装有初温相同的水和未知液体，用同一酒精灯加热，则相同时间内两试管中的液体吸收的热量 （选填“相同”或“不相同”）；图丁为试管中的未知液体和水从加热至沸腾过程中温度的变化情况，已知未知液体的质量是水的质量的2.5倍，则未知液体的比热容c= J/(kg·℃)。[c=4.2×103J/(kg·℃)]
29．在“探究杠杆的平衡条件”实验中：
（1）实验前，杠杆静止在如图甲所示的位置，此时杠杆处于 （选填“平衡”或“非平衡”）状态。为使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向 （选填“左”或“右”）调。
（2）调节杠杆在水平位置平衡后，某小组的同学得到了如下表所示的实验数据，由此可总结出杠杆的平衡条件： （用F1、F2、l1、l2表示）。
（3）在完成实验后，陶子同学在A处挂了3个钩码（每个钩码重1N，杠杆上每格的长度为10cm），如图乙所示，他将弹簧测力计斜向下拉，杠杆水平平衡（OA＝30cm，OB＝40cm），此时拉力与水平方向的夹角为30°，则弹簧测力计的示数为 N。
30．实验小组在“探究什么情况下磁可以生电”的实验中，连接了如图所示的实验装置。
（1）实验中是通过观察 来显示电路中是否有电流产生；
（2）保持装置不变，改变开关通断状态，让导体在磁场中沿不同方向运动，观察灵敏电流计指针的偏转情况，记录在表中；
分析实验3和4可知，产生电流的另一个条件是电路中的部分导体必须做 运动；
（3）小明想继续探究感应电流的方向与磁场方向的关系，你认为他应控制 相同，只改变 ，观察灵敏电流计的偏转情况；
（4）小明想到，若将此装置中灵敏电流计换成 ，还可进一步探究电动机的工作原理。
31．在“测量小灯泡的电功率”实验中，小灯泡的额定电压为3.8V，电源电压保持6V不变，滑动变阻器规格为“40Ω 1A”。
（1）图甲是小明同学连接的实物电路图，经检查发现电路连接不完整且存在一个错误，请你用笔画线代替导线帮他将电路改正并补充完整（注意不能与其他导线交叉） ；正确连接好最后一根导线后，闭合开关，小灯泡强烈闪光一下后熄灭，则小明操作中存在的问题是 ；
（2）排除故障并更换同规格小灯泡后，闭合开关，调节滑动变阻器滑片，当电压表示数为2V时，电流表的示数如图乙所示，则此时小灯泡的功率为 W，若要使小灯泡正常发光，则应将滑片向 （选填“左”或“右”）移动一些；
（3）若电压表0~15V量程坏了，小明仍然用这些器材完成了实验，他的做法是 。接好电路后闭合开关，移动滑片，当电压表示数为 V时，小灯泡正常发光；读取此时电流表的示数，即可计算出小灯泡的额定电功率
答案解析部分
1．【答案】B
【知识点】原子结构
【解析】【解答】原子核式结构模型理论认为：①原子是由带正电的原子核和带负电的电子组成；②原子核位于原子中心，是由质子和中子组成的，其中质子带正电，中子不带电，所以原子核整体带正电。原子核几乎集中了原子的全部质量，但只占有原子核内极少空间；③电子带负电，它是在不同的轨道上绕着原子核运动，ACD不符合题意，B符合题意。
故答案为：B。
【分析】电子占据了原子的大部分空间，并不停的绕原子核运动；原子核中的质子带正电，集中在原子核中心。
2．【答案】B
【知识点】光的直线传播及其应用；作光的反射光路图；镜面反射与漫反射；作光的折射光路图；光的色散
【解析】【解答】A．一束太阳光通过三棱镜被分解成七种色光的现象叫光的色散，会形成一条彩色光带，A不符合题意；
B．眩目的强光是由玻璃墙镜面反射引起的，而对应的光路图是漫反射现象，B符合题意；
C．树荫下的光斑是太阳经森林叶子间的缝隙形成的实像，即小孔成像，C不符合题意；
D．海市蜃楼是一种因为光的折射和全反射而形成的自然现象，是地球上物体反射的光经大气折射而形成的虚像，D不符合题意。
故答案为：B。
【分析】太阳通过玻璃三棱镜后，被分解为绚丽的七色光，这种现象称为光的色散，说明了白光不是单色光；一束平行光射到光滑的物体表面时，反射光仍平行射出，这种反射叫做镜面反射；一束平行光射到粗糙的物体表面时，反射光不再平行，而是射向各个方向，这种反射叫做漫反射；光在同一均匀介质中沿直线传播；光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象。
3．【答案】D
【知识点】声音的产生；声音的传播条件；音色
【解析】【解答】A．声音是由于物体的振动产生的，机器人发出的声音也是由振动产生的，A不符合题意；
B．机器人能唱旋律不同的歌曲是因为它能发出不同音调的声音，B不符合题意；
C．人听到的机器人的声音是通过空气传播到人耳中的，C不符合题意；
D．声音的传播需要介质，真空不能传播声音，机器人发出的声音不可以在真空中传播，D符合题意。
故答案为：D。
【分析】声音是由于物体的振动产生的；频率不同，音调不同；空气可以传声；真空不能传播声音。
4．【答案】C
【知识点】能量的转化或转移；平衡力的辨别；增大或减小摩擦的方法；参照物及其选择
【解析】【解答】A．以观众为参照物，赛场上的运动员与观众之间有位置变化，所以赛场上的运动员是运动的，A不符合题意；
B．运动员在运动过程中将人体化学能转化为动能，B不符合题意；
C．运动员在百米赛跑过程中做变速运动，处于非平衡状态，所以运动员受非平衡力的作用，C符合题意；
D．运动员的鞋底花纹很深，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，D不符合题意。
故答案为：C。
【分析】相对于参照物，没有位置变化时，物体是静止的，有位置变化，物体是运动的；运动过程中将人体化学能转化为动能；做变速运动，处于非平衡状态，受非平衡力的作用；在压力一定时，通过增大接触面的粗糙程度可以增大摩擦力。
5．【答案】C
【知识点】探究影响物体动能大小的因素；串联电路和并联电路的辨别；通电直导线周围的磁场；分子间相互作用力
【解析】【解答】A．任一路灯损坏，都不影响其他路灯的正常工作，故路灯之间是并联的，A不符合题意。
B．“两块铁柱的一端靠近后相互吸引”，可能是因为两块铁柱靠近的一端是异名磁极，也可能是因为其中一块铁柱具有磁性，另一块无磁性，B不符合题意。
C．“小磁针放在磁体附近会偏转”说明小磁针受到了磁场力的作用，说明磁体周围存在磁场，C符合题意。
D．“从斜面不同位置落下的同一小球把水平面上静止的木块撞出的距离不同”，说明物体的动能与速度大小有关，D不符合题意。
故答案为：C。
【分析】工作时，互不影响的电路为并联电路；异名磁极相互吸引，磁体可以吸引铁、钴、镍等物质；物体的动能与速度大小有关。
6．【答案】C
【知识点】阿基米德原理
【解析】【解答】普通家用三门冰箱的长、宽、高约为1m、0.5m、2m，所以体积约为1m3，在空气中受到的浮力约为F=ρ气gV排=1.3kg/m3×10N/kg ×1m3=13N，C符合题意，ABD不符合题意。
故答案为：C。
【分析】根据公式F=ρ气gV排，可求出浮力。
7．【答案】C
【知识点】欧姆定律及其应用；电路的动态分析；电功率的计算
【解析】【解答】A．根据电路图可知，R与R0串联，电压表测R0两端的电压，热敏电阻其阻值随温度升高而减小，被测者体温降低时，热值电阻的阻值增大，串联电路总电阻等于各部分电阻之和，总电阻增大，A不符合题意；
B．根据欧姆定律可知，电源电压不变，电路中的总电阻变大，故电路中的电流变小，根据U=IR可知，定值电阻的阻值不变，故电压表的示数变小，B不符合题意；
C．根据P=I2R可知，电流变小，定值电阻的R0的阻值不变，故R0消耗的功率变小，C符合题意；
D．根据P=UI可知，电源电压不变，电路中的电流变小，故电路的总功率变小，D不符合题意。
故答案为：C。
【分析】热敏电阻其阻值随温度升高而减小，据此可知被测者体温降低时R的阻值变化，根据串联电路电阻规律可知电路总电阻的变化，根据欧姆定律可知电路中的电流变化；根据U = IR可知定值电阻两端的电压变化，根据P= UI可知R0消耗的功率的变化和电路的总功率变化。
8．【答案】C
【知识点】力作用的相互性；摩擦力的大小；摩擦力的种类
【解析】【解答】A．A处于静止状态，A受水平向右的拉力和水平向左的摩擦力，这两个力是一对平衡力，大小相等，故摩擦力为4N，又因为物体间力的作用是相互的，则物体B受到A对它水平向右的摩擦力的大小为4N，A不符合题意；
B．由于B做匀速直线运动，则B受到水平向左的拉力和水平向右的两个摩擦力，物体B处于三力平衡状态，A对B的摩擦力4N，则地面对B的摩擦力为10N-4N=6N，B不符合题意；
C．若用2F的力拉木板B，B开始加速，但是A与B间压力不变，接触面粗糙程度不变，故摩擦力大小不变，木块A受摩擦力大小仍为4N，C符合题意；
D．与木板B之间发生相对滑动，A受到的摩擦力为滑动摩擦力，D不符合题意。
故答案为：C。
【分析】物体运动状态不改变，受到平衡力作用，摩擦力与对应的平衡力大小相等，方向相反；压力不变，接触面粗糙程度不变，摩擦力大小不变；由于存在相对运动而产生的摩擦力叫滑动摩擦力。
9．【答案】A
【知识点】直流电动机的构造原理与工作过程；扬声器和耳机的构造和原理
【解析】【解答】磁悬浮列车利用直线电机产生的电磁力牵引列车运行，和电动机的工作原理完全相同，所以磁悬浮列车获得动力的原理是通电导体在磁场中受到力的作用。
AD．扬声器的工作原理是通电导体在磁场中受到力的作用，话筒的工作原理是电磁感应，A符合题意，D不符合题意；
B．闭合开关，电磁铁会吸引小铁钉，这是电流的磁效应，B不符合题意；
C．闭合开关，导线附近的小磁针的方向会发生偏转，这是电流的磁效应，C不符合题意。
故答案为：A。
【分析】磁悬浮列车运行和扬声器的工作原理都是通电导体在磁场中受到力的作用。
10．【答案】D
【知识点】力作用的相互性；探究影响重力大小因素的实验；探究压力的作用效果跟什么因素有关的实验；定滑轮及其工作特点
【解析】【解答】A．两个物体之间的作用力和反作用力总是大小相等，方向相反，作用在一条直线上，A正确，不符合题意；
B．压力相同时，受力面积越小，压力作用效果越明显，B正确，不符合题意；
C．g是一个常数，由物体的重力与质量的关系G＝mg知，物体受到的重力与它的质量成正比，C正确，不符合题意；
D．定滑轮的实质是等臂杠杆，不省力也不费力，所以使用定滑轮不能省力，但可以改变力的方向，D错误，符合题意。
故答案为：D。
【分析】两个物体之间的作用力和反作用力大小相等，方向相反，作用在一条直线上；压力一定时， 受力面积越小，压力作用效果越明显；地球上的物体由于受到地球的吸引而产生的力是重力，物体受到的重力与它的质量成正比；定滑轮的实质是等臂杠杆，不省力也不费力，但可以改变作用力的方向。
11．【答案】C
【知识点】电路的动态分析
【解析】【解答】由图可知，控制电路中定值电阻R0与压敏电阻RN串联；
AB．由“池中水位下降到一定位置时触点连接，工作电路接通，注水装置自动开始注水”可知，此时衔铁被释放，动触点与静触点接触，电磁铁的磁性减弱，控制电路中的电流变小，A、B不符合题意；
CD．由“池中水位上升到一定高度时触点分离，工作电路断开，注水装置自动停止注水”可知，此时衔铁被吸引，动触点与静触点分离，电磁铁的磁性增强，控制电路中的电流变大，由串联电路的电流特点可知，通过R0的电流变大，由P＝UI＝I2R可知R0的电功率变大，C符合题意；
由欧姆定律可知，此时电路中的总电阻变小，由串联电路的电阻特点可知，RN的阻值变小，D不符合题意。
故答案为：C。
【分析】 据此分析电磁铁磁性的变化，进而分析控制电路中的电流变化，根据串联电路的电流特点分析通过R0的电流变化；根据“池中水位下降到一定位置时，触点连接，工作电路接通，注水装置自动开始注水”可知，此时衔铁被释放，动触点与静触点接触，据此分析电磁铁磁性的变化，进而分析控制电路中的电流变化，根据P=UI = I2R分析R0的电功率变化，根据欧姆定律和串联电路的电阻特点分析RN的阻值变化。
12．【答案】C
【知识点】欧姆定律及其应用
【解析】【解答】C．由图甲可知R1和R2串联，电流表测电路中的电流，电压表V1测R1两端的电压，电压表V2测R2两端的电压；串联电路的电源电压等于各个用电器两端的电压之和，由图乙可知，当电流为0.1A时，两个电压表的示数分别为1V和5V，因此电源电压为U=1V+5V=6V
C符合题意；
AD．由于R2是定值电阻，由欧姆定律可知，通过R2的电流与其两端电压成正比，由图乙可知，图线b代表电流表A的示数随V2的示数变化关系图；则图线a代表电流表A的示数随V1的示数变化关系图；定值电阻的阻值为R2=U2I2=1V0.1A=10Ω
AD不符合题意；
B．由图乙可知，滑动变阻器的最大阻值为R1=U1I1=5V0.1A=50Ω
当电压表V1、V2的示数相等时，由图可知，此时R1两端的电压U1'=3V，通过的电流：I=0.3A，则R1'=U1'I=3V0.3A=10Ω
则滑片不在滑动变阻器的中点位置，B不符合题意。
故答案为：C。
【分析】在串联电路中，各用电器分压之和等于电源电压；根据电压和电流的比值， 计算电阻。
13．【答案】2.6；32；52.4
【知识点】质量的测量与天平的使用；时间及其测量；弹簧测力计及其使用
【解析】【解答】图中弹簧测力计的分度值为0.2N，故弹簧测力计示数为2.6N。图中小圈内分度值为0.5min，指针在0~1min之间，故读作0，大圈的分度值为0.5s，由于小圈指针越过0~1min的中线刻度，所以大圈读数大于30s，故读作32s，所以秒表的读数为32s。图中物体的质量等于砝码的质量与游码对应刻度之和，标尺上分度值为0.2g，所以游码对应刻度为0.4g，则物体的质量m=50g+2g+0.4g=52.4g
【分析】看清弹簧测力计的分度值，结合对应刻度读数；秒表中，大圈的分度值是0.1s，小圈的分度值是1min，看清小圈刻度是否过半格，结合大圈刻度读数；天平称量质量，物体的质量等于砝码的质量与游码对应刻度之和。
14．【答案】大于；小于；增大
【知识点】流体压强与流速的关系
【解析】【解答】赛车静止时，对水平地面的压力等于重力；赛车在高速行驶过程中，由于赛车上凸下平，车子上方空气的流速大于车子下方空气的流速，由流体压强与流速的关系可知，车子上方气体的压强小于车子下方气体的压强，赛车上下方受到的压强差形成向上的升力，从而使赛车对地面的压力小于赛车的重力。赛车尾部安装“上平下凸”的尾翼，赛车高速行驶时，尾翼上方的空气流速小压强大，下方的空气流速大压强小，产生一个向下的压强差，可以增加轿车对地面的压力，从而增大车轮与地面的摩擦力。
【分析】流体中，流速大的位置压强小；接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
15．【答案】大；3.90；缩小；实
【知识点】凸透镜成像规律及其探究实验
【解析】【解答】摄像镜头实际上是一个凸透镜，人在凸透镜的二倍焦距以外，成倒立、缩小的实像，人靠近摄像头时，物距减小，像距变大，电脑屏幕上显示的像就越大。由图知道，将凸透镜正对太阳光，移动凸透镜到纸面的距离，直到纸面上出现最小最亮的光斑，则该凸透镜的焦距为6.90cm-3.00cm=3.90cm，举起凸透镜看远处的高楼，物距大于2倍焦距时，成倒立缩小的实像。
【分析】凸透镜成实像时，物近像远像变大；纸面上出现最小最亮的光斑到凸透镜的距离为焦距；物距大于2倍焦距时，成倒立缩小的实像。
16．【答案】较大；硬度；导电性
【知识点】物理常识
【解析】【解答】黄金具有较强的延展性，是制造首饰的佳选，因此可用来制作各种形状的饰品。黄金是一种很柔软的金属，硬度小，不适宜做刀具等要求硬度较大的工具。黄金属金属类物质，具有良好的导电性能，可用黄金做集成电路板上的导线。
【分析】黄金具有较强的延展性、硬度大及导电性等特点。
17．【答案】下沉；液化；做功
【知识点】液化及液化放热；内燃机的四个冲程；物体的浮沉条件及其应用
【解析】【解答】由题意可知，小玻璃瓶相当于一个“浮沉子”，其原理为：拧紧矿泉水瓶瓶盖，用力捏矿泉水瓶，将压强传递给水，水被压入小玻璃瓶中，将小玻璃瓶中的空气压缩，这时小玻璃瓶里进入一些水，其重力增加，大于它受到的浮力，就向下沉。瓶盖飞出，瓶内空气的内能转化为机械能，温度降低，空气中的水蒸气液化为液态的小水珠。由于瓶盖飞出的过程中，是空气的内能转化为机械能，汽油机的做功冲程与之类似。
【分析】重力大于浮力，物体下沉；物质从气态变为液态的过程叫液化；汽油机的做功冲程将内能转化为机械能。
18．【答案】225；89%
【知识点】滑轮与功的综合题
【解析】【解答】观察滑轮组发现，动滑轮上有2股绳子，货物重400N，动滑轮重50N，则拉力F=12(G物+G动)=12×(400N+50N)=225N，物体被提升了6m，则滑轮组的机械效率η=W有W总×100%=G物ℎFs×100%=G物ℎFnℎ×100%=G物Fn×100%=400N225N×2×100%≈89%
【分析】根据公式F=12(G物+G动)，可求出拉力；根据公式η=GnF，可求出机械效率。
19．【答案】30；10；3.2
【知识点】欧姆定律及其应用；电功率的计算
【解析】【解答】灯泡正常工作10s消耗的电能是 W=Pt=3W×10s=30J 根据串联电路电流、电压规律，当通过灯泡和定值电阻的电流是0.4A时，由图像可知灯泡两端的电压是4V，定值电阻两端的电压 U=IR=0.4A×10Ω=4V
灯泡和定值电阻串联的总电压正好为8V。
灯泡此时的电阻为 R灯=U灯I灯=4V0.4A=10Ω 电路消耗的总功率为 P总=U总I总=8V×0.4A=3.2W
【分析】求解电流做功，利用公式W=Pt求解；定值电阻和小灯泡串联，电流相同，分得的电压与电阻成正比，求解灯泡的电阻，再利用功率公式P=UI求解功率即可。
20．【答案】9；1.5
【知识点】欧姆定律及其应用；电功率的计算
【解析】【解答】标有“6V 6W”的L1的电阻R1=(U1)2P1=(6V)26W=6Ω，标有“6V 3W”的L2的电阻R2=(U2)2P2=(6V)23W=12Ω，若L1正常发光电路中电流I1=P1U1=6W6V=1A，若L2正常发光电路中电流I2=P2U2=3W6V=0.5A，由于串联电路电流处处相等，所以电路中电流为0.5A，L2正常发光，则电路两端的最大电压为U=I2R总=0.5A×(6Ω+12Ω)=9V，L1的实际功率P=(I2)2R1=(0.5A)2×6Ω=1.5W
【分析】根据公式U=IR，可求出电压；根据公式P=I2R，可求出电功率。
21．【答案】解：如图所示：
【知识点】重力示意图；安培定则；通电螺线管的极性和电流方向的判断；平面镜成像的相关作图
【解析】（1）【解答】重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示
（2）【解答】由题意可知，闭合开关S后小磁针沿顺时针方向偏转90°后静止，则小磁针N极指向右端，S极指向左端，根据异名磁极相互吸引可知，通电螺线管的右端为N极、左端为S极；因为在磁体外部，磁感线总是从N极发出，回到S极，所以图中磁感线的方向是指向左的；根据安培定则，伸出右手使大拇指指向螺线管的N极（即右端），则四指弯曲所指的方向为电流的方向，所以电流从螺线管的左端流入，则电源的左端为正极，右端为负极，如图所示
（3）【解答】根据平面镜的成像规律，可作出头饰上A点在平面镜的像A′，再连接A′与人的眼睛，这条线交平面镜于O点，则AO为入射光线，O与人眼的连线为反射光线，如下图所示：
【分析】（1）物体受到的重力竖直向下。
（2）异名磁极相互吸引；在磁体外部，磁感线总是从N极发出，回到S极；根据安培定则，判断电源正负极。
（3）根据平面镜成像特点进行判断：物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等。
22．【答案】（1）解：由题意可知，合金块的重力为G=6N，合金块的密度ρ=6g/cm3=6×103kg/m3
故合金块的体积V=mρ=Ggρ=6N10N/kg×6×103kg/m3=1×10−4m3=100cm3
答：合金块的体积为100cm3；
（2）解：设A端受到的绳子拉力为F，B端的绳子拉力为F，由受力分析可知，B端的绳子拉力F等于物体的重力G物，即F=G物=0.7N
因杠杆处于水平平衡状态，故由杠杆的平衡原理可得F×OA=F×OB
解得A端受到的绳子拉力FA=FB×OBOA=0.7N×70cm10cm=4.9N
答：A端受到绳子的拉力大小为4.9N；
（3）解：）对合金块受力分析可知，合金块受到向下的重力G，向上的绳子拉力F，向上的液体的浮力F浮，因合金块处于受力平衡状态，故由力的平衡可得G=F+F浮
解得合金块所受浮力F浮=G-F=6N-4.9N=1.1N
故由F浮=ρ液gV排可得，该液体的密度ρ液=F浮gV=1.1N10N/kg×1×10−4m3=1.1×103kg/m3
答：该液体密度为1.1×103kg/m3。
【知识点】密度公式及其应用；阿基米德原理；浮力大小的计算；杠杆的平衡分析法及其应用
【解析】【分析】（1）根据公式V=mρ=Ggρ，可求出体积；
（2）根据公式 F×OA=F×OB ，可求出拉力；
（3）根据公式 F浮=G-F及F浮=ρ液gV排，可求出密度。
23．【答案】（1）解：第10 ~15 min，电路中的电流I1=2A，电功率P低=UI1=220V×2A=440W
答：求第10~15min电饭煲工作的电功率为440W；
（2）解：第10~15min，电路中电流较小，为低温挡，开关S闭合、S1断开，电路中只有R1，R1的电阻R1=UI1=220V2A=110Ω
0~10min，S和S1都闭合为高温档，通过R2的电流I2=I总−I1=3A−2A=1A
R2的电阻R2=UI2=220V1A=220Ω
答：R1的阻值为110Ω，R2的阻值为220Ω；
（3）解：高温挡的电功率 P高=UI2=220V×3A=660W
则电饭煲在30 min内消耗的电能W=P高t高+P低t低=660W×15×60s+440W×15×60s=9.9×105J
答：求电饭煲在30min内消耗的电能为9.9×105J。
【知识点】电功与热量的综合计算
【解析】【分析】（1）根据公式P=UI，可求出电功率；
（2）根据公式R=UI，可求出电阻；
（3）根据公式P=UI及W=Pt，可求出电能。
24．【答案】（1）10
（2）照相机
（3）C
（4）远视
（5）B
（6）
【知识点】凸透镜成像规律及其探究实验
【解析】【解答】（1）光具座的长度是1m，根据凸透镜实验的光具座至少为凸透镜焦距的4倍，所以凸透镜选择10cm。
（2）由图可知，此时的物距大于像距，成倒立、缩小的实像，是照相机的应用。
（3）凸透镜成实像时，像与物体在蜡烛的两侧，此时应在蜡烛的异侧透过凸透镜观察实像，故应在C处。
（4）将另一只眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像也变得模糊了，向左移动光屏（即像变近了），又可以在光屏上看到烛焰清晰的像，说明该眼镜对光线有会聚作用，是凸透镜，应用于远视眼镜，由此可判断该同学是远视眼。
（5）据题可知，此时成的是正立、放大的像。
A．若它的某些部分到凸透镜的距离稍大于焦距，即蜡烛处于1倍焦距和2倍焦距之间，应该成一个倒立、放大的实像，A不正确，不符合题意；
B．若它的某些部分到凸透镜的距离稍小于焦距，即在1倍焦距以内，此时看到一个正立、放大的虚像，B符合题意；
C．若是通过透镜的表面反射成像，即相当于凸面镜成像，故成的是正立、缩小的虚像，C不正确，不符合题意。
故答案为：B。
（6）平行于主光轴的光线经凸透镜折射后将过焦点，通过光心的光线经凸透镜折射后方向不变，如图所示，S'为像点，然后完成光路图，如图所示：
【分析】 (1)凸透镜成像实验时，光具座的长度至少为凸透镜焦距的4倍；
(2)凸透镜成实像时，物距大于像距，成倒.立、缩小的实像；
(3)凸透镜成实像时，像与物体在蜡烛的两侧；
(4)远视镜是凸透镜，对光具有会聚作用；
(5)当u(6)先确定所给的入射光线和折射光线的特点，然后根据凸透镜的光学特点作图。
25．【答案】（1）水平桌面；零刻度线
（2）m2−m1V；偏小；由于把量筒内的液体全部倒入烧杯时，量筒上有残留，导致测量液体的质量偏小，由ρ=mV知道，密度测量结果偏小
（3）59.8；1.12
（4）加盐
【知识点】液体密度的测量
【解析】【解答】（1）使用天平时，应将天平放在水平桌面上，游码移到标尺左端的零刻度处，调节平衡螺母使天平的横梁水平平衡。
（2）液体的质量为m＝m2﹣m1
液体的密度ρ=mV=m2−m1V
由于把量筒内的液体全部倒入烧杯时，量筒上有残留，导致测量液体的质量偏小，由ρ=mV知道，密度测量结果偏小。
（3）由图知道，盐水和烧杯的总质量m1＝50g+5g+4.8g＝59.8g
由图知道，量筒中盐水的体积为V＝40mL＝40cm3
量筒中盐水的质量为m＝m1﹣m2＝59.8g﹣15g＝44.8g
盐水的密度ρ=mV=44.8g40cm3=1.12g/cm3
（4）因为测得盐水的密度小于1.15g/cm3，不合格，需要加盐以增大密度。
【分析】（1）使用天平时，应将天平放在水平桌面上，游码移到标尺左端的零刻度处，调节平衡螺母使天平的横梁水平平衡；
（2）根据公式ρ=mV，补充实验步骤，求出密度表达式；判断实验过程中，质量和体积的偏差，从而确定密度的偏差；
（3）天平称量质量：最后结果为砝码加游码；根据公式ρ=mV，求出盐水密度。
26．【答案】（1）分子间存在引力
（2）压力一定，通过增大受力面积使压强减小
（3）气体流速越大，气压越小
（4）不同物体的吸热能力；加热时间
【知识点】减小压强的方法及其应用；流体压强与流速关系的探究实验；焦耳定律；分子间相互作用力
【解析】【解答】解：（1）因为玻璃和水接触在一起，并且玻璃分子和水分子间的距离在引力作用的范围内，故水分子和玻璃分子之间存在相互作用的引力，故向上拉玻璃板时，弹簧测力计的读数将变大。（2）“气球有一定的承受压强的能力，压力一定时，增大受力面积来减小压强，一个钉尖的面积很小，但是很多钉尖的总面积增大，减小了压强，没有超过气球承受的最大压强，气球不会破；（3）往B管中吹气，吸管A上方空气的流速增大，压强减小，A管中液体受到向上的压强大于向下的压强，所以A管水上升或有水喷出。（4）两个烧瓶中装有质量相同、不同种类的液体，用相同阻值的镍铬合金丝加热，确保在相同的时间内放出的热量相同，是探究不同物质的吸热能力；
热量的多少是由加热时间来反映的。
故答案为：（1）分子间存在引力；（2）压力一定，通过增大受力面积使压强减小；（3）气体流速越大，气压越小；（4）不同物体的吸热能力；加热时间
【分析】（1）分子间存在相互作用的引力和斥力.
（2）增大压强方法 :(1)S不变，F↑;(2)F不变，S↓ (3) 同时把F↑，S↓.而减小压强方法则相反.
（3）流体压强大小与流速关系：在流体中流速越大地方，压强越小；流速越小的地方，压强越大.
（4）根据控制变量法的要求控制不同液体的质量与电阻丝阻值相同；相同质量的不同物质吸收相等的热量，温度升高越快，吸热能力越弱，比热容越小；热量的多少是由加热时间来反映的.
27．【答案】（1）圆柱体重力G
（2）液体密度
（3）1×10-4；0.8×103
（4）不变
【知识点】探究浮力大小的实验
【解析】【解答】（1）实验中运用称重法测浮力，所以需要测量圆柱体重力G。
（2）观察步骤B、E发现，将圆柱体浸没在不同液体中，圆柱体排开液体体积相同，圆柱体受到的浮力大小不同，所以浮力的大小跟液体密度有关。
（3）观察步骤C、D发现，圆柱体排开水的重力G水=G杯水-G杯=1.2N-0.2N=1N，则圆柱体的体积V柱=V水=G水ρ水g=1N1×103kg/m3×10N/kg=1×10−4m3，物体在水中受到浮力F浮=G水=1N，则物体的重力G物=F拉+F浮=1.7N+1N=2.7N，则物体在未知液体中受到浮力F浮1=G物-F拉1=2.7N-1.9N=0.8N，则未知液体的密度ρ液=F浮1V柱g=0.8N1×10−4m3×10N/kg=0.8×103kg/m3
（4）由于物体受到的浮力等于排开液体的重力，所以烧杯对电子秤的压力大小不变，故电子秤的读数不变。
【分析】 (1)根据阿基米德原理，要测浮力，需要测量物重和物体完全浸没时的拉力、还要测桶的重力、桶和水的总重力；
(2)浮力与液体密度的有关；
(3)由F浮=G水计算出圆柱体在水中受到的浮力，根据F浮= ρ液gV排和在两种液体中排开液体的体积相等，得出液体的密度。
28．【答案】（1）把装有碎冰的试管放入装有水的烧杯中加热，又称水浴法加热，可以使冰受热更均匀。
（2）固液共存态；AB；98；低于
（3）相同；1.68×103
【知识点】探究水的沸腾实验
【解析】【解答】（1）把装有碎冰的试管放入装有水的烧杯中加热，又称水浴法加热，可以使冰受热更均匀。
（2）冰吸收热量温度升高，达到熔点，继续吸收热量，温度保持不变，处于固液共存状态，等冰全部熔化成液态之后，吸收热量，温度不断升高。BC段冰在不断吸热，温度保持不变，属于熔化过程，熔化时处于固液共存态，故冰在a点时处于固液共存态。
由图乙可知，AB段的倾斜程度比CD段要大一些，表示加热相同的时间，AB段比CD段温度升高的要快些。试管中的冰完全熔化为水后，小明继续加热，得到图乙中DE段，由图乙可知，DE段温度保持98℃不变，可知水的沸点为98℃；一个标准大气压下水的沸点为100℃，且气压越大，水的沸点越高，由此判断液面上方的气压低于1个标准大气压。
（3）由图可知，用同一酒精灯加热，相同时间吸收的热量相同，水与液体的温度变化量相同，试管中液体的质量为水的质量的2.5倍，则有Q吸=c水m水Δt=c液m液Δt，则未知液体的比热容c液=m水c水m液=12.5×4.2×103J/(kg·℃)=1.68×103J/(kg·℃)
【分析】（1）水浴法加热可以让物体均匀受热；
（2）晶体在熔化过程中处于固液共存态；根据图像数据可比较温度变化快慢；液体在沸腾过程中保持不变的温度为液体的沸点；气压越低，沸点越低；
（3）相同时间内，物体吸收的热量相同；根据公式c液=m水c水m液，可求出比热容。
29．【答案】（1）平衡；左
（2）F1l1=F2l2
（3）4.5
【知识点】探究杠杆的平衡条件实验
【解析】【解答】（1）因为杠杆静止，所以判断杠杆处于平衡状态，由于杠杆左端高、右端低，为使杠杆在水平位置平衡，平衡螺母向上翘的左端移动。
（2）通过观察实验表格的各组数据，可以发现动力与动力臂的乘积等于阻力与租力臂的乘积，由此得出杠杆平衡的条件为动力乘动力臂等于阻力乘阻力臂，即F1l1=F2l2
（3）由图可知，以O为支点，杠杆的左边，力为3N，力臂为30cm，即F1l1=3N×30cm
杠杆的右边，力为F2，即弹簧测力计的示数，力臂为OB的二分之一，即20cm，由杠杆平衡条件可得3N×30cm=F2×20cm
解得F2=4.5N
【分析】（1）静止的杠杆处于平衡状态；调节杠杆水平平衡时，平衡螺母向偏高的一侧调节；
（2）根据多次测量的力和力臂关系，总结杠杆的平衡条件；
（3）根据杠杆的平衡条件，根据力和力臂，计算未知的力的大小。
30．【答案】（1）灵敏电流计是否偏转
（2）切割磁感线
（3）导体切割磁感线方向；磁场方向
（4）电源
【知识点】产生感应电流的条件
【解析】【解答】（1）实验中，导体AB与灵敏电流计串联，灵敏电流计是测量电流的器材，所以电路中有无电流产生可通过观察灵敏电流计指针是否偏转来确定。
（2）分析实验3和4可知，产生电流的另一个条件是电路中的部分导体必须做切割磁感线运动。
（3）小明想继续探究感应电流的方向与磁场方向的关系，根据控制变量法可知应控制导体运动方向相同，只改变磁场方向，观察灵敏电流计的偏转情况。
（4）电动机工作时，是将电能转化为机械能，由此可知，我们需要在电路中添加电源，即将灵敏电流计换成电源（电池）。
【分析】（1）电路中有无电流产生可通过观察灵敏电流计指针是否偏转来确定；
（2）产生电流的条件是闭合电路中的部分导体必须做切割磁感线运动；
（3）想继续探究感应电流的方向与磁场方向的关系，根据控制变量法可知应控制导体运动方向相同，只改变磁场方向；
（4）电动机工作时，是将电能转化为机械能。
31．【答案】（1）；闭合开关前，滑动变阻器的滑片未移到阻值最大处
（2）0.4；右
（3）将电压表并联在滑动变阻器两端；2.2
【知识点】探究用电器的电功率实验
【解析】【解答】（1）原电路中，直接用导线将电源两极连接起来了，造成电源短路了，灯泡应与电流表串联后再与变阻器串联，滑动变阻器按一上一下连入电路中，如图
正确连接好最后一根导线后，闭合开关，小灯泡强烈闪光一下后熄灭，说明电路中电流过大，小灯泡被烧坏，则小明实验中存在的问题是：闭合开关前，滑动变阻器的滑片未移到阻值最大处。
（2）排除故障后，调节滑动变阻器滑片，当电压表示数为2V时，电流表选用0∼0.6A量程，分度值为0.02A，电流为0.2A，则此时小灯泡的功率为P=UI=2V×0.2A=0.4W
灯在额定电压下正常发光，示数为2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路的电压的规律，应减小变阻器的电压，即减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压3.8V。
（3）若电压表0~15V量程坏了，不能直接测出灯泡两端的额定电压3.8V，由电源电压为6V可知，可以把电压表接在滑动变阻器两端，使变阻器两端的电压为U滑=U−U额=6V−3.8V=2.2V，此时灯泡两端的电压为额定电压3.8V，小灯泡正常发光。
【分析】（1）灯泡应与电流表串联后再与变阻器串联，滑动变阻器按一上一下连入电路中；闭合开关前，滑动变阻器的滑片未移到阻值最大处，会造成灯泡闪亮后熄灭；
（2）看清电流表的分度值，结合对应刻度读数；根据公式P=UI，可求出功率；根据串联电路的电压的规律，应减小变阻器的电压，即减小变阻器连入电路中的电阻大小；
（3）电压表0~15V量程坏了，可以把电压表接在滑动变阻器两端继续实验。实验序号
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
1
30
3
10
2
2
20
1
40
3
3
20
6
10
实验次数
开关
磁场方向
导体AB运动情况
灵敏电流计的指针偏转情况
1
断开
上N下S
左右或上下运动
不偏转
2
闭合
上N下S
静止
不偏转
3
闭合
上N下S
上下运动
不偏转
4
闭合
上N下S
左右运动
偏转
1．“α粒子散射实验”在科学发展史上有着不可磨灭的贡献，卢瑟福在此基础上提出了原子核式结构模型。下列关于这个模型的说法中正确的是（ ）
A．原子核占据了原子内大部分空间 B．正电荷集中在原子中心
C．电子静止在原子核周围 D．原子核带负电
2．如图所示的四种光现象不能用对应的光路图解释的是（ ）
A． B． C． D．
3．现在的智能机器人已能与人们进行语音交流。下列关于交流过程的相关说法正确的是（ ）
A．机器人是高科技产品，它发出的声音不需要声源振动产生
B．机器人能唱旋律不同的歌曲是因为它能发出不同音色的声音
C．人听到的机器人的声音是通过电磁波传播到人耳中的
D．机器人发出的声音不可以在真空中传播
4．运动员在百米赛跑过程中，下列说法正确的是（ ）
A．以观众为参照物，赛场上的运动员是静止的 B．运动员在运动过程中将人体化学能转化为内能
C．运动员整个运动过程中受非平衡力的作用 D．运动员的鞋底花纹很深，是为了减小摩擦
5．下列推测符合事实的是（ ）
A．“路灯同时亮同时灭”可推测出“路灯一定是串联的”
B．“两块铁柱的一端靠近后相互吸引”可推测出“铁柱靠近的一端一定是异名磁极”
C．“小磁针放在磁体附近会偏转”可推测出“磁体周围一定有磁场”
D．“从斜面不同位置落下的同一小球把水平面上静止的木块撞出的距离不同”可推测出“物体的动能与质量有关”
6．物理学与日常生活物体在空气中会受到浮力作用，普通家用三门冰箱受到空气的浮力约是（g取 10 N/kg，空气的平均密度为 1.3 kg/m3）（ ）
A．1 300NB．130NC．13ND．0.13N
7．如图甲是电子测温仪。图乙是其简化电路，电源电压不变，R0为定值电阻，R为热敏电阻，靠近人体测温时，其阻值随着温度的升高而减小。当所测的体温降低时，下列说法正确的是（ ）
A．电路的总电阻变小 B．电压表的示数变大 C．R0消耗的功率变小 D．电路的总功率变大
8．如图所示，一足够长木板B放在水平地面上，木块A放在B的上面，A的右端通过轻质弹簧固定在竖直墙壁上，用F=10N的力水平向左拉B，使B以速度v向左匀速运动，稳定后A静止不动，这时弹簧的拉力F1=4N，则下面说法中正确的是（ ）
A．木板B受到A的滑动摩擦力与A受到B的滑动摩擦力是一对相互作用力，力的大小为 6N
B．木板B对地面的滑动摩擦力的大小为4N
C．若用2F的力向左拉木板B做加速运动，木块A受到的摩擦力大小仍为4N
D．木块A静止不动，所以A受到的摩擦力是静摩擦力
9．如图我国内首辆磁浮空轨列车——“兴国号”。其运行原理是通过电磁力实现列车与轨道之间的无接触的悬浮和导向，再利用直线电机产生的电磁力牵引列车运行的。下列图中与其工作原理相同的是（ ）
A． B． C． D．
10．下列实验探究得出结论错误的是（ ）
A．实验探究相互作用力大小的关系。结论：相互作用的两个力大小相等
B．探究压力作用效果与受力面积关系。结论：压力相同受力面积越小压力作用效果越明显
C．实验探究重力与质量的关系。结论：物体受到的重力与它的质量成正比
D．探究定滑轮使用特点。结论：使用定滑轮可以省力，但不能改变力的方向
11．创新小组的同学们为学校食堂设计了一个可自动注水的储水池。如图是它的简化装置图，电源电压一定。控制电路中，RN为压敏电阻，其阻值随压力的变化而变化，R0为定值电阻。闭合开关S1、S2，当池中水位上升到一定高度时触点分离，工作电路断开，注水装置自动停止注水，当池中水位下降到一定位置时触点连接。工作电路接通，注水装置自动开始注水。下列分析正确的是（ ）
A．水位下降时，电磁铁的磁性变强 B．水位下降时，通过R0电流变大
C．水位上升时，R0的电功率变大 D．水位上升时，RN的阻值会变大
12．图甲是探究欧姆定律的实验电路，电源电压恒定，R1是滑动变阻器，R2是定值电阻；图乙中的a、b分别是将滑动变阻器R1的滑片从最左端移动到最右端的过程中，电流表A的示数随两电压表V1、V2的示数变化关系图像。下列说法中正确的是（ ）
A．图线b是电流表A的示数随电压表V1的示数变化关系图像 C．电源电压是6V
B．当电压表V1、V2的示数相等时，滑片在滑动变阻器的中点位置 D．定值电阻阻值是1Ω
二、填空题
13．图甲中物体A的重力为 N，图乙秒表的读数为 s，图丙中物块的质量为 g。
14．珠海国际赛车场是中国第一个永久性的国际赛车场。如图所示，比赛中赛车在高速行驶，车子上方空气的流速 车子下方空气的流速，从而使得赛车对地面的压力 赛车的重力（前两空均选填“大于”“小于”或“等于”）。为了增加稳定性，部分赛车会在尾部安装“上平下凸”的尾翼来增大对地面的压力，从而 （选填“增大”或“减小”）摩擦力。
15．小明利用手提电脑的摄像头进行自拍，他在电脑屏幕上看到自己的像，发现自己距离摄像头越近，电脑屏幕上的像就越 （选填“大”或“小”）。为了研究上述规律，小明找来一个凸透镜和一把刻度尺，将凸透镜正对太阳光，改变凸透镜到纸面的垂直距离，直到纸上出现最小最亮的光斑，如图1所示，则该凸透镜的焦距为 cm。小明来到窗边举起凸透镜看远处的高楼，能看到一个倒立、 （选填“放大”“缩小”或“等大”）的清晰 （选填“实”或“虚”）像。
16．2022年北京冬奥会的奖牌取名“同心”，表达了“天地和·人心同”的中华文化内涵。黄金除了可用来制作金牌，还可用来制作各种形状的饰品，说明黄金材料的延展性 （选填“较大”或“较小”）；不用黄金制作刀具是因为黄金的 比较小；集成电路板上用黄金丝制成的导线，不仅因为黄金不易生锈，还因为黄金具有良好的 。
17．如图所示，在矿泉水瓶与小玻璃瓶内各装人适量的水，将小玻璃瓶瓶口向下放入矿泉水瓶，使小玻璃瓶恰好悬浮，拧紧矿泉水瓶瓶盖，用力捏矿泉水瓶，矿泉水瓶内水面上方气压增大，小玻璃瓶会 （选填“下沉”“上浮”或“继续悬浮”）；取走小玻璃瓶和大部分水，用力拧转矿泉水瓶若干圈，突然瓶盖飞出，瓶口出现“白雾”，“白雾”的形成是 （选填“汽化”或“液化”）现象，瓶盖飞出的过程能量转化情况与汽油机的 冲程类似
18．工人用图中滑轮组来提升货物，货物重400N，每个滑轮重50N，若物体被提升了6m，不计绳重和摩擦，则拉力F是 N，滑轮组的机械效率是 （精确到1%）。
19．标有“6V 3W”的小灯泡，它的电流——电压图像如图所示，则它正常工作10s消耗的电能是 J；将它与一个10Ω的定值电阻串联在8V的电路中，灯泡接入电路的电阻为 Ω，电路消耗的总功率为 W。
20．L1和L2分别标有“6V 6W”和“6V 3W”字样，若将两只灯泡串联起来接入电路中，使其中一只灯泡正常发光，则电路两端的最大电压为 V，另一只小灯泡的实际功率是 W。
三、作图题
21．（1）如图甲为路灯下悬挂的灯笼，请画出这只灯笼所受重力的示意图。
（2）如图乙闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“﹣”极，并标出通过通电螺线管外A点的磁感线的方向。
（3）晋剧，汉族地方戏曲，山西四大梆子剧种之一，又名山西梆子。如图丙，这是某戏曲演员在平面镜前化妆的情景。请画出演员通过平面镜看见头饰上A点的光路图。
甲 乙 丙
四、计算题
22．如图所示，一个重力为6N，密度为6g/cm3的合金块，悬挂在轻质杠杆的A点，O为支点，OA长10cm，此时合金块浸没在某种液体中。杠杆右边B点吊着重力为0.7N的物体，OB长70cm，杠杆在水平位置平衡。不计绳重及转轴处摩擦，求：（1）合金块的体积；（2）A端受到绳子的拉力大小；（3）该液体密度为多少。
23．今年寒假，小明的爸爸为家住农村的爷爷买了一台新型电饭煲，电饭煲有两个加热挡位，其简化电路如图甲所示，电阻丝的阻值R1和R2不变，只闭合S时为低温挡，可以慢煮；再闭合S1时是高温挡，可以快煮。某天，小明的爷爷将电饭煲接入220V的家庭电路中，两个挡位交替正常使用30min，通过电饭煲的总电流I随时间t变化的图像如图乙所示。求（1）求第10~15min电饭煲工作的电功率。（2）求R1和R2的阻值（3）求电饭煲在30min内消耗的电能。
五、实验题
24．在“探究凸透镜成像规律”的实验中：
（1）光具座的长度为1m，如果有焦距为10cm、25cm的两块凸透镜，应该选择焦距为 cm的凸透镜完成实验；实验前应调整烛焰、凸透镜和光屏的中心在同一高度；
（2）当蜡烛、凸透镜和光屏的相对位置如图甲所示时，光屏上出现清晰的像，可利用此成像原理可以制成 （选填“照相机”、“投影仪”或“放大镜”）；
（3）实验中，不但虚像可以用肉眼直接看到，实像也可以用肉眼直接看到，在图甲的基础上，拿掉光屏，用肉眼在如图乙所示的 （选填“A”、“B”或“C”）位置沿图示方向能看到这个实像；
（4）在图甲的光屏上得到了清晰的烛焰像，某同学将自己的眼镜片放在凸透镜前，光屏上的像变模糊了，适当向左移动光屏，屏上的像就又清晰了，由此可判断该同学是 （选填“近视”或“远视”）眼。
（5）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像。对此下列解释合理的是 ____。
A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距
B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距
C．这是烛焰发出的光经凸透镜表面反射形成的像
（6）图丙中O为凸透镜的光心，F为焦点，请画出烛焰上的S点发出的光线SA经凸透镜后的出射光线。
25．小明所在的课外兴趣小组需要密度为l.15g/cm3的盐水，为了检验配制的盐水是否合格。
（1）将天平放于 上，将游码移到标尺左端 处，调节平衡螺母使横梁平衡；
（2）①用量筒测出盐水的体积V；
②用天平测出空烧杯的质量m1；
③将量筒中的盐水倒入烧杯中测出总质量m2；
④盐水的密度表达式ρ＝ （用所测物理量符号表示）。你认为这样测出的盐水密度值与真实值相比会 （填“偏大”或“偏小”），原因是 ；
（3）小组成员改进了实验方案并进行了如下操作：
①往烧杯中倒入适量盐水，测出烧杯和盐水的总质量 g（如图甲所示）
②将烧杯中的部分盐水倒入量筒中，读出盐水的体积（如图乙所示）
③测出烧杯和剩余盐水的质量为15g
④计算出盐水的密度 kg/m3；
（4）为配制合格的盐水，需要继续向盐水中 （填“加盐”或“加水”）。
26．按照要求完成下列填空
（1）如图1所示，使玻璃板水平接触水面，然后稍稍用力向上拉玻璃板，弹簧测力计的读数将变大，原因是 。
（2）如图2所示，把气球放在钉板上，再把木板放在气球上，向木板上施加压力，气球变形但不会被钉板上的钉刺破，这是因为 。
（3）如图3所示，往B管中吹气，看到A管中的水面上升，说明 。
（4）如图4所示，两个烧瓶中装有不同液体，用相同阻值的镍铬合金丝加热，该实验是为了探究 （选填“电热大小的影响因素”或“不同物体的吸热能力”），热量的多少是由 反映的。
27．为了探究圆柱体在不同液体中受到的浮力，某同学进行了如图所示的实验（图A、B、C中的液体是水）。
（1）为了探究F浮与G排的关系，需要在图中操作的基础上增加一个步骤，请写出该步骤的内容：用弹簧测力计测量 ；
（2）由图中步骤B、E可知，浮力的大小跟 有关；
（3）圆柱体的体积为 m3；未知液体的密度为 kg/m3；
（4）若B步骤中的溢水杯放在电子秤上，如图F，在圆柱体浸入水的过程中（未接触容器底），电子秤的读数将 。（选填“增大”、“减小”或“不变”）
28．学习完物态变化后，小明在实验室同时做“探究冰熔化和水沸腾的特点”实验，如图所示。
（1）如图甲，小明把装有碎冰的试管放入装有水的烧杯中加热，而不直接用酒精灯加热，原因是 ；
（2）图乙是小明描绘的冰熔化前后温度与时间的关系图像，冰在a点时处于 （选填“固态”“液态”或“固液共存态”）；加热相同时间，AB段和CD段中， 段的温度上升得较快；试管中的冰完全熔化为水后，小明继续加热，得到图乙中DE段，可知水的沸点为 ℃，由此判断液面上方的气压 （选填“高于”“低于”或“等于”）1个标准大气压；
（3）完成实验后，小明继续探究“水和某种液体沸腾时温度变化的特点”实验，如图丙所示，两个相同的试管中分别装有初温相同的水和未知液体，用同一酒精灯加热，则相同时间内两试管中的液体吸收的热量 （选填“相同”或“不相同”）；图丁为试管中的未知液体和水从加热至沸腾过程中温度的变化情况，已知未知液体的质量是水的质量的2.5倍，则未知液体的比热容c= J/(kg·℃)。[c=4.2×103J/(kg·℃)]
29．在“探究杠杆的平衡条件”实验中：
（1）实验前，杠杆静止在如图甲所示的位置，此时杠杆处于 （选填“平衡”或“非平衡”）状态。为使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向 （选填“左”或“右”）调。
（2）调节杠杆在水平位置平衡后，某小组的同学得到了如下表所示的实验数据，由此可总结出杠杆的平衡条件： （用F1、F2、l1、l2表示）。
（3）在完成实验后，陶子同学在A处挂了3个钩码（每个钩码重1N，杠杆上每格的长度为10cm），如图乙所示，他将弹簧测力计斜向下拉，杠杆水平平衡（OA＝30cm，OB＝40cm），此时拉力与水平方向的夹角为30°，则弹簧测力计的示数为 N。
30．实验小组在“探究什么情况下磁可以生电”的实验中，连接了如图所示的实验装置。
（1）实验中是通过观察 来显示电路中是否有电流产生；
（2）保持装置不变，改变开关通断状态，让导体在磁场中沿不同方向运动，观察灵敏电流计指针的偏转情况，记录在表中；
分析实验3和4可知，产生电流的另一个条件是电路中的部分导体必须做 运动；
（3）小明想继续探究感应电流的方向与磁场方向的关系，你认为他应控制 相同，只改变 ，观察灵敏电流计的偏转情况；
（4）小明想到，若将此装置中灵敏电流计换成 ，还可进一步探究电动机的工作原理。
31．在“测量小灯泡的电功率”实验中，小灯泡的额定电压为3.8V，电源电压保持6V不变，滑动变阻器规格为“40Ω 1A”。
（1）图甲是小明同学连接的实物电路图，经检查发现电路连接不完整且存在一个错误，请你用笔画线代替导线帮他将电路改正并补充完整（注意不能与其他导线交叉） ；正确连接好最后一根导线后，闭合开关，小灯泡强烈闪光一下后熄灭，则小明操作中存在的问题是 ；
（2）排除故障并更换同规格小灯泡后，闭合开关，调节滑动变阻器滑片，当电压表示数为2V时，电流表的示数如图乙所示，则此时小灯泡的功率为 W，若要使小灯泡正常发光，则应将滑片向 （选填“左”或“右”）移动一些；
（3）若电压表0~15V量程坏了，小明仍然用这些器材完成了实验，他的做法是 。接好电路后闭合开关，移动滑片，当电压表示数为 V时，小灯泡正常发光；读取此时电流表的示数，即可计算出小灯泡的额定电功率
答案解析部分
1．【答案】B
【知识点】原子结构
【解析】【解答】原子核式结构模型理论认为：①原子是由带正电的原子核和带负电的电子组成；②原子核位于原子中心，是由质子和中子组成的，其中质子带正电，中子不带电，所以原子核整体带正电。原子核几乎集中了原子的全部质量，但只占有原子核内极少空间；③电子带负电，它是在不同的轨道上绕着原子核运动，ACD不符合题意，B符合题意。
故答案为：B。
【分析】电子占据了原子的大部分空间，并不停的绕原子核运动；原子核中的质子带正电，集中在原子核中心。
2．【答案】B
【知识点】光的直线传播及其应用；作光的反射光路图；镜面反射与漫反射；作光的折射光路图；光的色散
【解析】【解答】A．一束太阳光通过三棱镜被分解成七种色光的现象叫光的色散，会形成一条彩色光带，A不符合题意；
B．眩目的强光是由玻璃墙镜面反射引起的，而对应的光路图是漫反射现象，B符合题意；
C．树荫下的光斑是太阳经森林叶子间的缝隙形成的实像，即小孔成像，C不符合题意；
D．海市蜃楼是一种因为光的折射和全反射而形成的自然现象，是地球上物体反射的光经大气折射而形成的虚像，D不符合题意。
故答案为：B。
【分析】太阳通过玻璃三棱镜后，被分解为绚丽的七色光，这种现象称为光的色散，说明了白光不是单色光；一束平行光射到光滑的物体表面时，反射光仍平行射出，这种反射叫做镜面反射；一束平行光射到粗糙的物体表面时，反射光不再平行，而是射向各个方向，这种反射叫做漫反射；光在同一均匀介质中沿直线传播；光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象。
3．【答案】D
【知识点】声音的产生；声音的传播条件；音色
【解析】【解答】A．声音是由于物体的振动产生的，机器人发出的声音也是由振动产生的，A不符合题意；
B．机器人能唱旋律不同的歌曲是因为它能发出不同音调的声音，B不符合题意；
C．人听到的机器人的声音是通过空气传播到人耳中的，C不符合题意；
D．声音的传播需要介质，真空不能传播声音，机器人发出的声音不可以在真空中传播，D符合题意。
故答案为：D。
【分析】声音是由于物体的振动产生的；频率不同，音调不同；空气可以传声；真空不能传播声音。
4．【答案】C
【知识点】能量的转化或转移；平衡力的辨别；增大或减小摩擦的方法；参照物及其选择
【解析】【解答】A．以观众为参照物，赛场上的运动员与观众之间有位置变化，所以赛场上的运动员是运动的，A不符合题意；
B．运动员在运动过程中将人体化学能转化为动能，B不符合题意；
C．运动员在百米赛跑过程中做变速运动，处于非平衡状态，所以运动员受非平衡力的作用，C符合题意；
D．运动员的鞋底花纹很深，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，D不符合题意。
故答案为：C。
【分析】相对于参照物，没有位置变化时，物体是静止的，有位置变化，物体是运动的；运动过程中将人体化学能转化为动能；做变速运动，处于非平衡状态，受非平衡力的作用；在压力一定时，通过增大接触面的粗糙程度可以增大摩擦力。
5．【答案】C
【知识点】探究影响物体动能大小的因素；串联电路和并联电路的辨别；通电直导线周围的磁场；分子间相互作用力
【解析】【解答】A．任一路灯损坏，都不影响其他路灯的正常工作，故路灯之间是并联的，A不符合题意。
B．“两块铁柱的一端靠近后相互吸引”，可能是因为两块铁柱靠近的一端是异名磁极，也可能是因为其中一块铁柱具有磁性，另一块无磁性，B不符合题意。
C．“小磁针放在磁体附近会偏转”说明小磁针受到了磁场力的作用，说明磁体周围存在磁场，C符合题意。
D．“从斜面不同位置落下的同一小球把水平面上静止的木块撞出的距离不同”，说明物体的动能与速度大小有关，D不符合题意。
故答案为：C。
【分析】工作时，互不影响的电路为并联电路；异名磁极相互吸引，磁体可以吸引铁、钴、镍等物质；物体的动能与速度大小有关。
6．【答案】C
【知识点】阿基米德原理
【解析】【解答】普通家用三门冰箱的长、宽、高约为1m、0.5m、2m，所以体积约为1m3，在空气中受到的浮力约为F=ρ气gV排=1.3kg/m3×10N/kg ×1m3=13N，C符合题意，ABD不符合题意。
故答案为：C。
【分析】根据公式F=ρ气gV排，可求出浮力。
7．【答案】C
【知识点】欧姆定律及其应用；电路的动态分析；电功率的计算
【解析】【解答】A．根据电路图可知，R与R0串联，电压表测R0两端的电压，热敏电阻其阻值随温度升高而减小，被测者体温降低时，热值电阻的阻值增大，串联电路总电阻等于各部分电阻之和，总电阻增大，A不符合题意；
B．根据欧姆定律可知，电源电压不变，电路中的总电阻变大，故电路中的电流变小，根据U=IR可知，定值电阻的阻值不变，故电压表的示数变小，B不符合题意；
C．根据P=I2R可知，电流变小，定值电阻的R0的阻值不变，故R0消耗的功率变小，C符合题意；
D．根据P=UI可知，电源电压不变，电路中的电流变小，故电路的总功率变小，D不符合题意。
故答案为：C。
【分析】热敏电阻其阻值随温度升高而减小，据此可知被测者体温降低时R的阻值变化，根据串联电路电阻规律可知电路总电阻的变化，根据欧姆定律可知电路中的电流变化；根据U = IR可知定值电阻两端的电压变化，根据P= UI可知R0消耗的功率的变化和电路的总功率变化。
8．【答案】C
【知识点】力作用的相互性；摩擦力的大小；摩擦力的种类
【解析】【解答】A．A处于静止状态，A受水平向右的拉力和水平向左的摩擦力，这两个力是一对平衡力，大小相等，故摩擦力为4N，又因为物体间力的作用是相互的，则物体B受到A对它水平向右的摩擦力的大小为4N，A不符合题意；
B．由于B做匀速直线运动，则B受到水平向左的拉力和水平向右的两个摩擦力，物体B处于三力平衡状态，A对B的摩擦力4N，则地面对B的摩擦力为10N-4N=6N，B不符合题意；
C．若用2F的力拉木板B，B开始加速，但是A与B间压力不变，接触面粗糙程度不变，故摩擦力大小不变，木块A受摩擦力大小仍为4N，C符合题意；
D．与木板B之间发生相对滑动，A受到的摩擦力为滑动摩擦力，D不符合题意。
故答案为：C。
【分析】物体运动状态不改变，受到平衡力作用，摩擦力与对应的平衡力大小相等，方向相反；压力不变，接触面粗糙程度不变，摩擦力大小不变；由于存在相对运动而产生的摩擦力叫滑动摩擦力。
9．【答案】A
【知识点】直流电动机的构造原理与工作过程；扬声器和耳机的构造和原理
【解析】【解答】磁悬浮列车利用直线电机产生的电磁力牵引列车运行，和电动机的工作原理完全相同，所以磁悬浮列车获得动力的原理是通电导体在磁场中受到力的作用。
AD．扬声器的工作原理是通电导体在磁场中受到力的作用，话筒的工作原理是电磁感应，A符合题意，D不符合题意；
B．闭合开关，电磁铁会吸引小铁钉，这是电流的磁效应，B不符合题意；
C．闭合开关，导线附近的小磁针的方向会发生偏转，这是电流的磁效应，C不符合题意。
故答案为：A。
【分析】磁悬浮列车运行和扬声器的工作原理都是通电导体在磁场中受到力的作用。
10．【答案】D
【知识点】力作用的相互性；探究影响重力大小因素的实验；探究压力的作用效果跟什么因素有关的实验；定滑轮及其工作特点
【解析】【解答】A．两个物体之间的作用力和反作用力总是大小相等，方向相反，作用在一条直线上，A正确，不符合题意；
B．压力相同时，受力面积越小，压力作用效果越明显，B正确，不符合题意；
C．g是一个常数，由物体的重力与质量的关系G＝mg知，物体受到的重力与它的质量成正比，C正确，不符合题意；
D．定滑轮的实质是等臂杠杆，不省力也不费力，所以使用定滑轮不能省力，但可以改变力的方向，D错误，符合题意。
故答案为：D。
【分析】两个物体之间的作用力和反作用力大小相等，方向相反，作用在一条直线上；压力一定时， 受力面积越小，压力作用效果越明显；地球上的物体由于受到地球的吸引而产生的力是重力，物体受到的重力与它的质量成正比；定滑轮的实质是等臂杠杆，不省力也不费力，但可以改变作用力的方向。
11．【答案】C
【知识点】电路的动态分析
【解析】【解答】由图可知，控制电路中定值电阻R0与压敏电阻RN串联；
AB．由“池中水位下降到一定位置时触点连接，工作电路接通，注水装置自动开始注水”可知，此时衔铁被释放，动触点与静触点接触，电磁铁的磁性减弱，控制电路中的电流变小，A、B不符合题意；
CD．由“池中水位上升到一定高度时触点分离，工作电路断开，注水装置自动停止注水”可知，此时衔铁被吸引，动触点与静触点分离，电磁铁的磁性增强，控制电路中的电流变大，由串联电路的电流特点可知，通过R0的电流变大，由P＝UI＝I2R可知R0的电功率变大，C符合题意；
由欧姆定律可知，此时电路中的总电阻变小，由串联电路的电阻特点可知，RN的阻值变小，D不符合题意。
故答案为：C。
【分析】 据此分析电磁铁磁性的变化，进而分析控制电路中的电流变化，根据串联电路的电流特点分析通过R0的电流变化；根据“池中水位下降到一定位置时，触点连接，工作电路接通，注水装置自动开始注水”可知，此时衔铁被释放，动触点与静触点接触，据此分析电磁铁磁性的变化，进而分析控制电路中的电流变化，根据P=UI = I2R分析R0的电功率变化，根据欧姆定律和串联电路的电阻特点分析RN的阻值变化。
12．【答案】C
【知识点】欧姆定律及其应用
【解析】【解答】C．由图甲可知R1和R2串联，电流表测电路中的电流，电压表V1测R1两端的电压，电压表V2测R2两端的电压；串联电路的电源电压等于各个用电器两端的电压之和，由图乙可知，当电流为0.1A时，两个电压表的示数分别为1V和5V，因此电源电压为U=1V+5V=6V
C符合题意；
AD．由于R2是定值电阻，由欧姆定律可知，通过R2的电流与其两端电压成正比，由图乙可知，图线b代表电流表A的示数随V2的示数变化关系图；则图线a代表电流表A的示数随V1的示数变化关系图；定值电阻的阻值为R2=U2I2=1V0.1A=10Ω
AD不符合题意；
B．由图乙可知，滑动变阻器的最大阻值为R1=U1I1=5V0.1A=50Ω
当电压表V1、V2的示数相等时，由图可知，此时R1两端的电压U1'=3V，通过的电流：I=0.3A，则R1'=U1'I=3V0.3A=10Ω
则滑片不在滑动变阻器的中点位置，B不符合题意。
故答案为：C。
【分析】在串联电路中，各用电器分压之和等于电源电压；根据电压和电流的比值， 计算电阻。
13．【答案】2.6；32；52.4
【知识点】质量的测量与天平的使用；时间及其测量；弹簧测力计及其使用
【解析】【解答】图中弹簧测力计的分度值为0.2N，故弹簧测力计示数为2.6N。图中小圈内分度值为0.5min，指针在0~1min之间，故读作0，大圈的分度值为0.5s，由于小圈指针越过0~1min的中线刻度，所以大圈读数大于30s，故读作32s，所以秒表的读数为32s。图中物体的质量等于砝码的质量与游码对应刻度之和，标尺上分度值为0.2g，所以游码对应刻度为0.4g，则物体的质量m=50g+2g+0.4g=52.4g
【分析】看清弹簧测力计的分度值，结合对应刻度读数；秒表中，大圈的分度值是0.1s，小圈的分度值是1min，看清小圈刻度是否过半格，结合大圈刻度读数；天平称量质量，物体的质量等于砝码的质量与游码对应刻度之和。
14．【答案】大于；小于；增大
【知识点】流体压强与流速的关系
【解析】【解答】赛车静止时，对水平地面的压力等于重力；赛车在高速行驶过程中，由于赛车上凸下平，车子上方空气的流速大于车子下方空气的流速，由流体压强与流速的关系可知，车子上方气体的压强小于车子下方气体的压强，赛车上下方受到的压强差形成向上的升力，从而使赛车对地面的压力小于赛车的重力。赛车尾部安装“上平下凸”的尾翼，赛车高速行驶时，尾翼上方的空气流速小压强大，下方的空气流速大压强小，产生一个向下的压强差，可以增加轿车对地面的压力，从而增大车轮与地面的摩擦力。
【分析】流体中，流速大的位置压强小；接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
15．【答案】大；3.90；缩小；实
【知识点】凸透镜成像规律及其探究实验
【解析】【解答】摄像镜头实际上是一个凸透镜，人在凸透镜的二倍焦距以外，成倒立、缩小的实像，人靠近摄像头时，物距减小，像距变大，电脑屏幕上显示的像就越大。由图知道，将凸透镜正对太阳光，移动凸透镜到纸面的距离，直到纸面上出现最小最亮的光斑，则该凸透镜的焦距为6.90cm-3.00cm=3.90cm，举起凸透镜看远处的高楼，物距大于2倍焦距时，成倒立缩小的实像。
【分析】凸透镜成实像时，物近像远像变大；纸面上出现最小最亮的光斑到凸透镜的距离为焦距；物距大于2倍焦距时，成倒立缩小的实像。
16．【答案】较大；硬度；导电性
【知识点】物理常识
【解析】【解答】黄金具有较强的延展性，是制造首饰的佳选，因此可用来制作各种形状的饰品。黄金是一种很柔软的金属，硬度小，不适宜做刀具等要求硬度较大的工具。黄金属金属类物质，具有良好的导电性能，可用黄金做集成电路板上的导线。
【分析】黄金具有较强的延展性、硬度大及导电性等特点。
17．【答案】下沉；液化；做功
【知识点】液化及液化放热；内燃机的四个冲程；物体的浮沉条件及其应用
【解析】【解答】由题意可知，小玻璃瓶相当于一个“浮沉子”，其原理为：拧紧矿泉水瓶瓶盖，用力捏矿泉水瓶，将压强传递给水，水被压入小玻璃瓶中，将小玻璃瓶中的空气压缩，这时小玻璃瓶里进入一些水，其重力增加，大于它受到的浮力，就向下沉。瓶盖飞出，瓶内空气的内能转化为机械能，温度降低，空气中的水蒸气液化为液态的小水珠。由于瓶盖飞出的过程中，是空气的内能转化为机械能，汽油机的做功冲程与之类似。
【分析】重力大于浮力，物体下沉；物质从气态变为液态的过程叫液化；汽油机的做功冲程将内能转化为机械能。
18．【答案】225；89%
【知识点】滑轮与功的综合题
【解析】【解答】观察滑轮组发现，动滑轮上有2股绳子，货物重400N，动滑轮重50N，则拉力F=12(G物+G动)=12×(400N+50N)=225N，物体被提升了6m，则滑轮组的机械效率η=W有W总×100%=G物ℎFs×100%=G物ℎFnℎ×100%=G物Fn×100%=400N225N×2×100%≈89%
【分析】根据公式F=12(G物+G动)，可求出拉力；根据公式η=GnF，可求出机械效率。
19．【答案】30；10；3.2
【知识点】欧姆定律及其应用；电功率的计算
【解析】【解答】灯泡正常工作10s消耗的电能是 W=Pt=3W×10s=30J 根据串联电路电流、电压规律，当通过灯泡和定值电阻的电流是0.4A时，由图像可知灯泡两端的电压是4V，定值电阻两端的电压 U=IR=0.4A×10Ω=4V
灯泡和定值电阻串联的总电压正好为8V。
灯泡此时的电阻为 R灯=U灯I灯=4V0.4A=10Ω 电路消耗的总功率为 P总=U总I总=8V×0.4A=3.2W
【分析】求解电流做功，利用公式W=Pt求解；定值电阻和小灯泡串联，电流相同，分得的电压与电阻成正比，求解灯泡的电阻，再利用功率公式P=UI求解功率即可。
20．【答案】9；1.5
【知识点】欧姆定律及其应用；电功率的计算
【解析】【解答】标有“6V 6W”的L1的电阻R1=(U1)2P1=(6V)26W=6Ω，标有“6V 3W”的L2的电阻R2=(U2)2P2=(6V)23W=12Ω，若L1正常发光电路中电流I1=P1U1=6W6V=1A，若L2正常发光电路中电流I2=P2U2=3W6V=0.5A，由于串联电路电流处处相等，所以电路中电流为0.5A，L2正常发光，则电路两端的最大电压为U=I2R总=0.5A×(6Ω+12Ω)=9V，L1的实际功率P=(I2)2R1=(0.5A)2×6Ω=1.5W
【分析】根据公式U=IR，可求出电压；根据公式P=I2R，可求出电功率。
21．【答案】解：如图所示：
【知识点】重力示意图；安培定则；通电螺线管的极性和电流方向的判断；平面镜成像的相关作图
【解析】（1）【解答】重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示
（2）【解答】由题意可知，闭合开关S后小磁针沿顺时针方向偏转90°后静止，则小磁针N极指向右端，S极指向左端，根据异名磁极相互吸引可知，通电螺线管的右端为N极、左端为S极；因为在磁体外部，磁感线总是从N极发出，回到S极，所以图中磁感线的方向是指向左的；根据安培定则，伸出右手使大拇指指向螺线管的N极（即右端），则四指弯曲所指的方向为电流的方向，所以电流从螺线管的左端流入，则电源的左端为正极，右端为负极，如图所示
（3）【解答】根据平面镜的成像规律，可作出头饰上A点在平面镜的像A′，再连接A′与人的眼睛，这条线交平面镜于O点，则AO为入射光线，O与人眼的连线为反射光线，如下图所示：
【分析】（1）物体受到的重力竖直向下。
（2）异名磁极相互吸引；在磁体外部，磁感线总是从N极发出，回到S极；根据安培定则，判断电源正负极。
（3）根据平面镜成像特点进行判断：物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等。
22．【答案】（1）解：由题意可知，合金块的重力为G=6N，合金块的密度ρ=6g/cm3=6×103kg/m3
故合金块的体积V=mρ=Ggρ=6N10N/kg×6×103kg/m3=1×10−4m3=100cm3
答：合金块的体积为100cm3；
（2）解：设A端受到的绳子拉力为F，B端的绳子拉力为F，由受力分析可知，B端的绳子拉力F等于物体的重力G物，即F=G物=0.7N
因杠杆处于水平平衡状态，故由杠杆的平衡原理可得F×OA=F×OB
解得A端受到的绳子拉力FA=FB×OBOA=0.7N×70cm10cm=4.9N
答：A端受到绳子的拉力大小为4.9N；
（3）解：）对合金块受力分析可知，合金块受到向下的重力G，向上的绳子拉力F，向上的液体的浮力F浮，因合金块处于受力平衡状态，故由力的平衡可得G=F+F浮
解得合金块所受浮力F浮=G-F=6N-4.9N=1.1N
故由F浮=ρ液gV排可得，该液体的密度ρ液=F浮gV=1.1N10N/kg×1×10−4m3=1.1×103kg/m3
答：该液体密度为1.1×103kg/m3。
【知识点】密度公式及其应用；阿基米德原理；浮力大小的计算；杠杆的平衡分析法及其应用
【解析】【分析】（1）根据公式V=mρ=Ggρ，可求出体积；
（2）根据公式 F×OA=F×OB ，可求出拉力；
（3）根据公式 F浮=G-F及F浮=ρ液gV排，可求出密度。
23．【答案】（1）解：第10 ~15 min，电路中的电流I1=2A，电功率P低=UI1=220V×2A=440W
答：求第10~15min电饭煲工作的电功率为440W；
（2）解：第10~15min，电路中电流较小，为低温挡，开关S闭合、S1断开，电路中只有R1，R1的电阻R1=UI1=220V2A=110Ω
0~10min，S和S1都闭合为高温档，通过R2的电流I2=I总−I1=3A−2A=1A
R2的电阻R2=UI2=220V1A=220Ω
答：R1的阻值为110Ω，R2的阻值为220Ω；
（3）解：高温挡的电功率 P高=UI2=220V×3A=660W
则电饭煲在30 min内消耗的电能W=P高t高+P低t低=660W×15×60s+440W×15×60s=9.9×105J
答：求电饭煲在30min内消耗的电能为9.9×105J。
【知识点】电功与热量的综合计算
【解析】【分析】（1）根据公式P=UI，可求出电功率；
（2）根据公式R=UI，可求出电阻；
（3）根据公式P=UI及W=Pt，可求出电能。
24．【答案】（1）10
（2）照相机
（3）C
（4）远视
（5）B
（6）
【知识点】凸透镜成像规律及其探究实验
【解析】【解答】（1）光具座的长度是1m，根据凸透镜实验的光具座至少为凸透镜焦距的4倍，所以凸透镜选择10cm。
（2）由图可知，此时的物距大于像距，成倒立、缩小的实像，是照相机的应用。
（3）凸透镜成实像时，像与物体在蜡烛的两侧，此时应在蜡烛的异侧透过凸透镜观察实像，故应在C处。
（4）将另一只眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像也变得模糊了，向左移动光屏（即像变近了），又可以在光屏上看到烛焰清晰的像，说明该眼镜对光线有会聚作用，是凸透镜，应用于远视眼镜，由此可判断该同学是远视眼。
（5）据题可知，此时成的是正立、放大的像。
A．若它的某些部分到凸透镜的距离稍大于焦距，即蜡烛处于1倍焦距和2倍焦距之间，应该成一个倒立、放大的实像，A不正确，不符合题意；
B．若它的某些部分到凸透镜的距离稍小于焦距，即在1倍焦距以内，此时看到一个正立、放大的虚像，B符合题意；
C．若是通过透镜的表面反射成像，即相当于凸面镜成像，故成的是正立、缩小的虚像，C不正确，不符合题意。
故答案为：B。
（6）平行于主光轴的光线经凸透镜折射后将过焦点，通过光心的光线经凸透镜折射后方向不变，如图所示，S'为像点，然后完成光路图，如图所示：
【分析】 (1)凸透镜成像实验时，光具座的长度至少为凸透镜焦距的4倍；
(2)凸透镜成实像时，物距大于像距，成倒.立、缩小的实像；
(3)凸透镜成实像时，像与物体在蜡烛的两侧；
(4)远视镜是凸透镜，对光具有会聚作用；
(5)当u
25．【答案】（1）水平桌面；零刻度线
（2）m2−m1V；偏小；由于把量筒内的液体全部倒入烧杯时，量筒上有残留，导致测量液体的质量偏小，由ρ=mV知道，密度测量结果偏小
（3）59.8；1.12
（4）加盐
【知识点】液体密度的测量
【解析】【解答】（1）使用天平时，应将天平放在水平桌面上，游码移到标尺左端的零刻度处，调节平衡螺母使天平的横梁水平平衡。
（2）液体的质量为m＝m2﹣m1
液体的密度ρ=mV=m2−m1V
由于把量筒内的液体全部倒入烧杯时，量筒上有残留，导致测量液体的质量偏小，由ρ=mV知道，密度测量结果偏小。
（3）由图知道，盐水和烧杯的总质量m1＝50g+5g+4.8g＝59.8g
由图知道，量筒中盐水的体积为V＝40mL＝40cm3
量筒中盐水的质量为m＝m1﹣m2＝59.8g﹣15g＝44.8g
盐水的密度ρ=mV=44.8g40cm3=1.12g/cm3
（4）因为测得盐水的密度小于1.15g/cm3，不合格，需要加盐以增大密度。
【分析】（1）使用天平时，应将天平放在水平桌面上，游码移到标尺左端的零刻度处，调节平衡螺母使天平的横梁水平平衡；
（2）根据公式ρ=mV，补充实验步骤，求出密度表达式；判断实验过程中，质量和体积的偏差，从而确定密度的偏差；
（3）天平称量质量：最后结果为砝码加游码；根据公式ρ=mV，求出盐水密度。
26．【答案】（1）分子间存在引力
（2）压力一定，通过增大受力面积使压强减小
（3）气体流速越大，气压越小
（4）不同物体的吸热能力；加热时间
【知识点】减小压强的方法及其应用；流体压强与流速关系的探究实验；焦耳定律；分子间相互作用力
【解析】【解答】解：（1）因为玻璃和水接触在一起，并且玻璃分子和水分子间的距离在引力作用的范围内，故水分子和玻璃分子之间存在相互作用的引力，故向上拉玻璃板时，弹簧测力计的读数将变大。（2）“气球有一定的承受压强的能力，压力一定时，增大受力面积来减小压强，一个钉尖的面积很小，但是很多钉尖的总面积增大，减小了压强，没有超过气球承受的最大压强，气球不会破；（3）往B管中吹气，吸管A上方空气的流速增大，压强减小，A管中液体受到向上的压强大于向下的压强，所以A管水上升或有水喷出。（4）两个烧瓶中装有质量相同、不同种类的液体，用相同阻值的镍铬合金丝加热，确保在相同的时间内放出的热量相同，是探究不同物质的吸热能力；
热量的多少是由加热时间来反映的。
故答案为：（1）分子间存在引力；（2）压力一定，通过增大受力面积使压强减小；（3）气体流速越大，气压越小；（4）不同物体的吸热能力；加热时间
【分析】（1）分子间存在相互作用的引力和斥力.
（2）增大压强方法 :(1)S不变，F↑;(2)F不变，S↓ (3) 同时把F↑，S↓.而减小压强方法则相反.
（3）流体压强大小与流速关系：在流体中流速越大地方，压强越小；流速越小的地方，压强越大.
（4）根据控制变量法的要求控制不同液体的质量与电阻丝阻值相同；相同质量的不同物质吸收相等的热量，温度升高越快，吸热能力越弱，比热容越小；热量的多少是由加热时间来反映的.
27．【答案】（1）圆柱体重力G
（2）液体密度
（3）1×10-4；0.8×103
（4）不变
【知识点】探究浮力大小的实验
【解析】【解答】（1）实验中运用称重法测浮力，所以需要测量圆柱体重力G。
（2）观察步骤B、E发现，将圆柱体浸没在不同液体中，圆柱体排开液体体积相同，圆柱体受到的浮力大小不同，所以浮力的大小跟液体密度有关。
（3）观察步骤C、D发现，圆柱体排开水的重力G水=G杯水-G杯=1.2N-0.2N=1N，则圆柱体的体积V柱=V水=G水ρ水g=1N1×103kg/m3×10N/kg=1×10−4m3，物体在水中受到浮力F浮=G水=1N，则物体的重力G物=F拉+F浮=1.7N+1N=2.7N，则物体在未知液体中受到浮力F浮1=G物-F拉1=2.7N-1.9N=0.8N，则未知液体的密度ρ液=F浮1V柱g=0.8N1×10−4m3×10N/kg=0.8×103kg/m3
（4）由于物体受到的浮力等于排开液体的重力，所以烧杯对电子秤的压力大小不变，故电子秤的读数不变。
【分析】 (1)根据阿基米德原理，要测浮力，需要测量物重和物体完全浸没时的拉力、还要测桶的重力、桶和水的总重力；
(2)浮力与液体密度的有关；
(3)由F浮=G水计算出圆柱体在水中受到的浮力，根据F浮= ρ液gV排和在两种液体中排开液体的体积相等，得出液体的密度。
28．【答案】（1）把装有碎冰的试管放入装有水的烧杯中加热，又称水浴法加热，可以使冰受热更均匀。
（2）固液共存态；AB；98；低于
（3）相同；1.68×103
【知识点】探究水的沸腾实验
【解析】【解答】（1）把装有碎冰的试管放入装有水的烧杯中加热，又称水浴法加热，可以使冰受热更均匀。
（2）冰吸收热量温度升高，达到熔点，继续吸收热量，温度保持不变，处于固液共存状态，等冰全部熔化成液态之后，吸收热量，温度不断升高。BC段冰在不断吸热，温度保持不变，属于熔化过程，熔化时处于固液共存态，故冰在a点时处于固液共存态。
由图乙可知，AB段的倾斜程度比CD段要大一些，表示加热相同的时间，AB段比CD段温度升高的要快些。试管中的冰完全熔化为水后，小明继续加热，得到图乙中DE段，由图乙可知，DE段温度保持98℃不变，可知水的沸点为98℃；一个标准大气压下水的沸点为100℃，且气压越大，水的沸点越高，由此判断液面上方的气压低于1个标准大气压。
（3）由图可知，用同一酒精灯加热，相同时间吸收的热量相同，水与液体的温度变化量相同，试管中液体的质量为水的质量的2.5倍，则有Q吸=c水m水Δt=c液m液Δt，则未知液体的比热容c液=m水c水m液=12.5×4.2×103J/(kg·℃)=1.68×103J/(kg·℃)
【分析】（1）水浴法加热可以让物体均匀受热；
（2）晶体在熔化过程中处于固液共存态；根据图像数据可比较温度变化快慢；液体在沸腾过程中保持不变的温度为液体的沸点；气压越低，沸点越低；
（3）相同时间内，物体吸收的热量相同；根据公式c液=m水c水m液，可求出比热容。
29．【答案】（1）平衡；左
（2）F1l1=F2l2
（3）4.5
【知识点】探究杠杆的平衡条件实验
【解析】【解答】（1）因为杠杆静止，所以判断杠杆处于平衡状态，由于杠杆左端高、右端低，为使杠杆在水平位置平衡，平衡螺母向上翘的左端移动。
（2）通过观察实验表格的各组数据，可以发现动力与动力臂的乘积等于阻力与租力臂的乘积，由此得出杠杆平衡的条件为动力乘动力臂等于阻力乘阻力臂，即F1l1=F2l2
（3）由图可知，以O为支点，杠杆的左边，力为3N，力臂为30cm，即F1l1=3N×30cm
杠杆的右边，力为F2，即弹簧测力计的示数，力臂为OB的二分之一，即20cm，由杠杆平衡条件可得3N×30cm=F2×20cm
解得F2=4.5N
【分析】（1）静止的杠杆处于平衡状态；调节杠杆水平平衡时，平衡螺母向偏高的一侧调节；
（2）根据多次测量的力和力臂关系，总结杠杆的平衡条件；
（3）根据杠杆的平衡条件，根据力和力臂，计算未知的力的大小。
30．【答案】（1）灵敏电流计是否偏转
（2）切割磁感线
（3）导体切割磁感线方向；磁场方向
（4）电源
【知识点】产生感应电流的条件
【解析】【解答】（1）实验中，导体AB与灵敏电流计串联，灵敏电流计是测量电流的器材，所以电路中有无电流产生可通过观察灵敏电流计指针是否偏转来确定。
（2）分析实验3和4可知，产生电流的另一个条件是电路中的部分导体必须做切割磁感线运动。
（3）小明想继续探究感应电流的方向与磁场方向的关系，根据控制变量法可知应控制导体运动方向相同，只改变磁场方向，观察灵敏电流计的偏转情况。
（4）电动机工作时，是将电能转化为机械能，由此可知，我们需要在电路中添加电源，即将灵敏电流计换成电源（电池）。
【分析】（1）电路中有无电流产生可通过观察灵敏电流计指针是否偏转来确定；
（2）产生电流的条件是闭合电路中的部分导体必须做切割磁感线运动；
（3）想继续探究感应电流的方向与磁场方向的关系，根据控制变量法可知应控制导体运动方向相同，只改变磁场方向；
（4）电动机工作时，是将电能转化为机械能。
31．【答案】（1）；闭合开关前，滑动变阻器的滑片未移到阻值最大处
（2）0.4；右
（3）将电压表并联在滑动变阻器两端；2.2
【知识点】探究用电器的电功率实验
【解析】【解答】（1）原电路中，直接用导线将电源两极连接起来了，造成电源短路了，灯泡应与电流表串联后再与变阻器串联，滑动变阻器按一上一下连入电路中，如图
正确连接好最后一根导线后，闭合开关，小灯泡强烈闪光一下后熄灭，说明电路中电流过大，小灯泡被烧坏，则小明实验中存在的问题是：闭合开关前，滑动变阻器的滑片未移到阻值最大处。
（2）排除故障后，调节滑动变阻器滑片，当电压表示数为2V时，电流表选用0∼0.6A量程，分度值为0.02A，电流为0.2A，则此时小灯泡的功率为P=UI=2V×0.2A=0.4W
灯在额定电压下正常发光，示数为2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路的电压的规律，应减小变阻器的电压，即减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压3.8V。
（3）若电压表0~15V量程坏了，不能直接测出灯泡两端的额定电压3.8V，由电源电压为6V可知，可以把电压表接在滑动变阻器两端，使变阻器两端的电压为U滑=U−U额=6V−3.8V=2.2V，此时灯泡两端的电压为额定电压3.8V，小灯泡正常发光。
【分析】（1）灯泡应与电流表串联后再与变阻器串联，滑动变阻器按一上一下连入电路中；闭合开关前，滑动变阻器的滑片未移到阻值最大处，会造成灯泡闪亮后熄灭；
（2）看清电流表的分度值，结合对应刻度读数；根据公式P=UI，可求出功率；根据串联电路的电压的规律，应减小变阻器的电压，即减小变阻器连入电路中的电阻大小；
（3）电压表0~15V量程坏了，可以把电压表接在滑动变阻器两端继续实验。实验序号
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
1
30
3
10
2
2
20
1
40
3
3
20
6
10
实验次数
开关
磁场方向
导体AB运动情况
灵敏电流计的指针偏转情况
1
断开
上N下S
左右或上下运动
不偏转
2
闭合
上N下S
静止
不偏转
3
闭合
上N下S
上下运动
不偏转
4
闭合
上N下S
左右运动
偏转
相关试卷
2023年江苏省泰州市中考物理模拟训练卷10（解析版）： 这是一份2023年江苏省泰州市中考物理模拟训练卷10（解析版），共24页。试卷主要包含了单选题，填空题，作图题，计算题，实验探究题等内容，欢迎下载使用。
2023年江苏省泰州市中考物理模拟训练卷10（解析版）： 这是一份2023年江苏省泰州市中考物理模拟训练卷10（解析版），共24页。试卷主要包含了单选题，填空题，作图题，计算题，实验探究题等内容，欢迎下载使用。
2023年江苏省泰州市中考物理模拟训练卷11（解析版）： 这是一份2023年江苏省泰州市中考物理模拟训练卷11（解析版），共22页。试卷主要包含了单选题，填空题，解答题等内容，欢迎下载使用。
