2023年江苏省泰州市中考物理模拟训练卷11（解析版）
展开
这是一份2023年江苏省泰州市中考物理模拟训练卷11（解析版），共22页。试卷主要包含了单选题，填空题，解答题等内容，欢迎下载使用。
1．下列各物理量的估测，最接近实际的是（ ）
A．自然界的最低温度是0℃ B．家用节能小台灯正常发光时的电流约为5A
C．普通家用电视机正常工作的电功率约为2000W D．对人体的安全电压不高于36V
2．下列关于声音的说法正确的是（ ）
A．用力鼓掌比轻轻拍掌发出的声音音调高
B．将正在响铃的闹钟放到密闭的玻璃罩内，逐渐抽去空气，声音变大
C．医生用B超检查胎儿的发育情况，利用了声音可以传播信息
D．高速公路两旁的隔音挡板可以防止噪声产生
3．端午节，妈妈蒸制粽子的过程中，涉及到的有关物理现象表述正确的是（ ）
A．蒸粽子时，冒出的“白气”是汽化现象 B．粽子香味扑面而来，说明分子不停地做无规则运动
C．水沸腾时吸收热量，温度升高 D．蒸粽子主要是通过做功的方式改变物体的内能
4．能源、信息和材料是现代社会发展的三大支柱．关于能源、信息和材料，下列说法错误的是（）
A．在倡导“节能环保”“低碳生活”的今天，人类特别重视太阳能的利用
B．卫星导航在传递信息过程中主要依靠电磁波
C．超导材料可应用于电饭锅和远距离输电线
D．光纤具有抗干扰、信号衰减小的特点，适用于远距离、大容量信息传输
5．观察水边风景照片，总会发现倒影部分比景物本身要暗一些，这是由于（ ）
A．入射水面的光线有一部分折射入水中 B．眼睛的一种习惯性感觉
C．光线被反射掉一部分 D．冲洗照片质量有问题
6．2022年北京冬奥会期间，北京皮影艺术剧院紧扣冬奥题材，精彩呈现皮影戏《寻找雪姑娘》，如图所示，下列情境中，与皮影戏原理相同的是（ ）

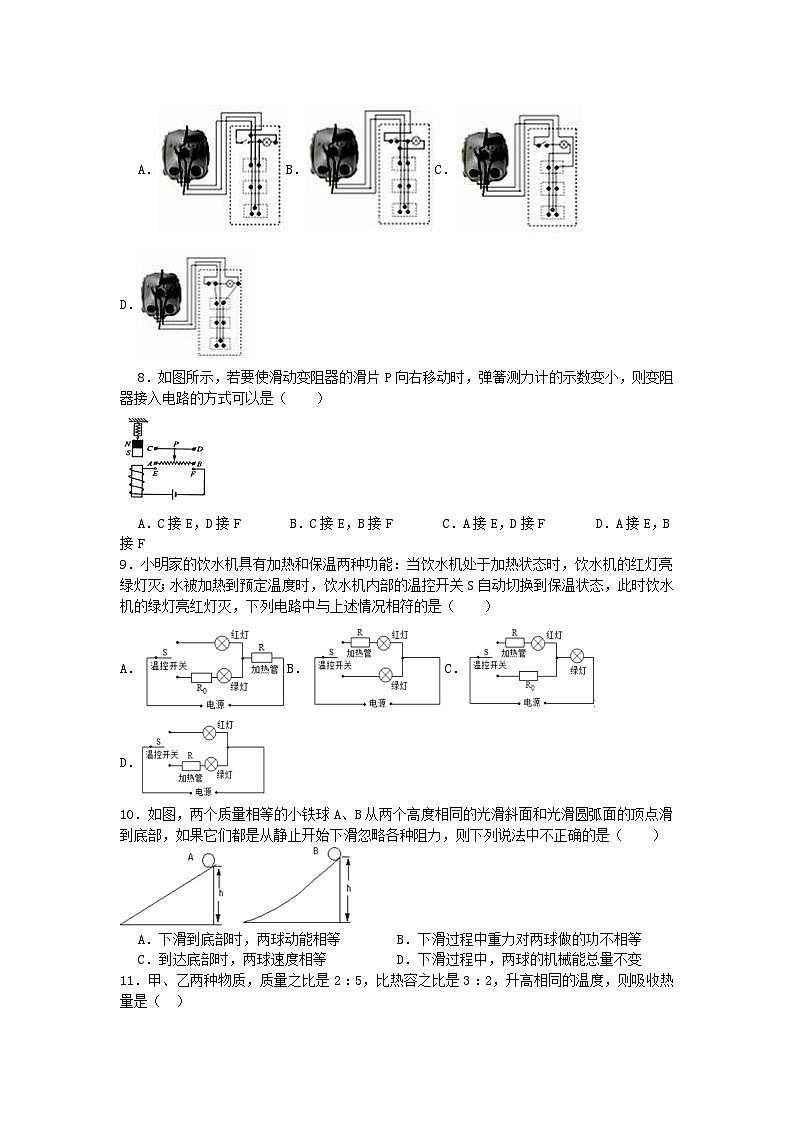

7．如右图为一款带有开关和指示灯的移动接线板的实物图。当把接线板的插头接上电源，指示灯不亮；闭合开关后指示灯才亮。这时，各种家用电器的插头接上接线板均可正常工作。下列反映接线板内部结构的电路图是（ ）
A．B．C．D．
8．如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是（ ）
A．C接E，D接FB．C接E，B接FC．A接E，D接FD．A接E，B接F
9．小明家的饮水机具有加热和保温两种功能：当饮水机处于加热状态时，饮水机的红灯亮绿灯灭；水被加热到预定温度时，饮水机内部的温控开关S自动切换到保温状态，此时饮水机的绿灯亮红灯灭，下列电路中与上述情况相符的是（ ）
A．B．C．D．
10．如图，两个质量相等的小铁球A、B从两个高度相同的光滑斜面和光滑圆弧面的顶点滑到底部，如果它们都是从静止开始下滑忽略各种阻力，则下列说法中不正确的是（ ）
A．下滑到底部时，两球动能相等 B．下滑过程中重力对两球做的功不相等
C．到达底部时，两球速度相等 D．下滑过程中，两球的机械能总量不变
11．甲、乙两种物质，质量之比是2 ：5，比热容之比是3 ：2，升高相同的温度，则吸收热量是（ ）
A．5 ：3 B．3 ：5 C．15 ：4 D．4 ：15

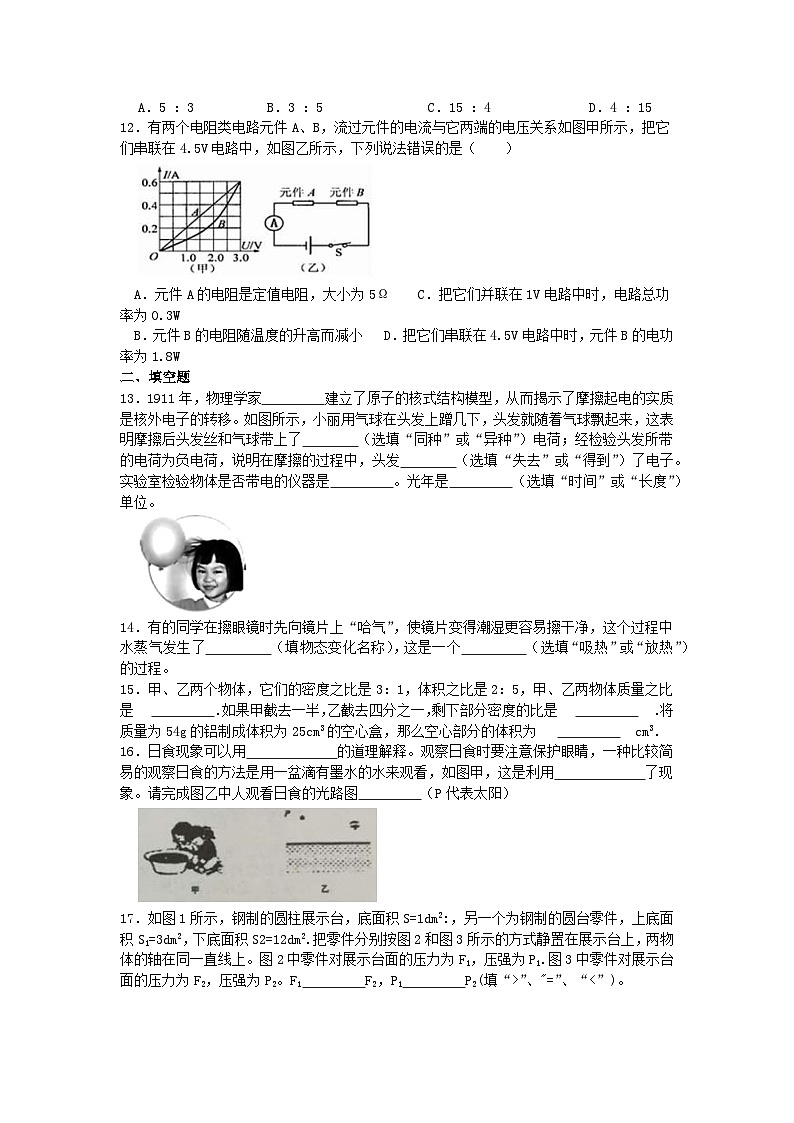

12．有两个电阻类电路元件A、B，流过元件的电流与它两端的电压关系如图甲所示，把它们串联在4.5V电路中，如图乙所示，下列说法错误的是（ ）
A．元件A的电阻是定值电阻，大小为5Ω C．把它们并联在1V电路中时，电路总功率为0.3W
B．元件B的电阻随温度的升高而减小 D．把它们串联在4.5V电路中时，元件B的电功率为1.8W
二、填空题
13．1911年，物理学家 建立了原子的核式结构模型，从而揭示了摩擦起电的实质是核外电子的转移。如图所示，小丽用气球在头发上蹭几下，头发就随着气球飘起来，这表明摩擦后头发丝和气球带上了 （选填“同种”或“异种”）电荷；经检验头发所带的电荷为负电荷，说明在摩擦的过程中，头发 （选填“失去”或“得到”）了电子。实验室检验物体是否带电的仪器是 。光年是 （选填“时间”或“长度”）单位。
14．有的同学在擦眼镜时先向镜片上“哈气”，使镜片变得潮湿更容易擦干净，这个过程中水蒸气发生了 （填物态变化名称），这是一个 （选填“吸热”或“放热”）的过程。
15．甲、乙两个物体，它们的密度之比是3：1，体积之比是2：5，甲、乙两物体质量之比是 ．如果甲截去一半，乙截去四分之一，剩下部分密度的比是 ．将质量为54g的铝制成体积为25cm3的空心盒，那么空心部分的体积为 cm3．
16．日食现象可以用 的道理解释。观察日食时要注意保护眼睛，一种比较简易的观察日食的方法是用一盆滴有墨水的水来观看，如图甲，这是利用 了现象。请完成图乙中人观看日食的光路图 （P代表太阳）
17．如图1所示，钢制的圆柱展示台，底面积S=1dm2:，另一个为钢制的圆台零件，上底面积S1=3dm2，下底面积S2=12dm2.把零件分别按图2和图3所示的方式静置在展示台上，两物体的轴在同一直线上。图2中零件对展示台面的压力为F1，压强为P1.图3中零件对展示台面的压力为F2，压强为P2。F1 F2，P1 P2(填“>”、"=”、“<”)。
18．电热器是利用电流的 来工作的。某同学家的电能表如图所示，他关掉家里其他电器只让家里的电水壶单独工作1min，电能表的转盘转过了20转，则该电水壶这段时间内产生的热量是 J，该电水壶的电功率是 W；这些热量使2kg的冷水温度升高10℃，则该电水壶的烧水效率是 。[水的比热容为4.2×103J/（kg•℃）]。
19．如图所示为一种温度自动报警器的原理图，图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连，当温度达到金属丝下端所指的温度时，电流通过电磁铁的线圈产生 ，电铃响起，发出报警信号，电磁铁的a端为 极，若将温度计上端的金属丝向下调整，则报警温度将 （选填“升高”或“降低”）．
20．大雪会造成房屋垮塌，小明想知道屋顶的雪到底有多重，他找来器材进行了测量：
（1）① 用弹簧测力计测出空杯子重力为0.2N ；（g均取10N/kg）
② 将杯子里装满水，用弹簧测力计测出总重，如图为 N ，
③ 将杯子里装满雪的样品，用弹簧测力计测出总重为1N 。杯中雪的样品体积是 cm3 ，雪的样品密度是 g / cm3 。
（2）若屋顶面积为100m2 ，雪的厚度为20cm ，则屋顶雪的总重力是 N 。
21．如图所示的实验装置，闭合两开关后，看到的现象是：电流表甲示数 ，电流表乙示数 ；点燃酒精灯，在加热过程中，你会发现：电流表甲示数 ，电流表乙示数 .（填写有、无或变化等情况）
三、解答题
22．（1）如图甲物块沿粗糙斜面向上运动，请画出物块所受重力和摩擦力、及物块对斜面压力的示意图；
（2）请在图乙中补画出穿过透镜的光线；
（3）请根据图丙中小磁针静止时的指向，在括号内标出电源的正负极
23．太阳能热水器具有安全、节能、环保等优点，某品牌太阳能热水器保温储水箱储水120kg，集热管长1.8m，内底部到储水箱中水面的高度为1.5m．若某地太阳光照射的时间为平均每天5h，太阳能辐射到集热管上的平均功率为3.5×103W．[c水=4.2×103J/（kg•℃），g取10N/kg，ρ水=1.0×103kg/m3]求：
①水对集热管内底部的压强；
②当储水箱中的水吸收的热量为2.52×107J时，水升高的温度；
③若该太阳能集热管5h接收的能量全部用来驱动一辆电动汽车，电动汽车质量为500kg，运行过程中受到的平均阻力为车重的0.02倍，可供该电动汽车以36km/h的速度匀速行驶多少小时．
24．如图甲为家用电热饮水机，图乙为它的电路原理图，下表为它的铭牌数据。
（1）当S1闭合，S2断开时，电热饮水机处于 状态（填“加热”或“保温”），此时电路中的电流是多大？
（2）饮水机正常工作时，将热水箱中的水从20℃加热到90℃，求：水吸收的热量是多少？（水的比热容4.2×103J/（kg•℃））
（3）电热饮水机正常工作时加热效率为80%．求：将热水箱中的水从20℃加热到90℃的时间为多少秒？
25．为了探究导体在磁场中怎样运动，才能在电路中产生电流，采用了图中所示的实验装置：
（1）将细导线悬挂的导体放入蹄形磁体中，闭合开关，电流计指针不偏转，让导体在蹄形磁体中左右运动，电流计指针 偏转；断开开关，让导体在蹄形磁体中左右运动，电流计指针 偏转．（填”会“或”不会“）
（2）将细导线悬挂的导体放入蹄形磁体中，闭合开关，让导体在蹄形磁体中竖直上下运动，电流计指针 偏转；让导体在蹄形磁体中斜向上或斜向下运动，电流计指针 偏转．（填 会 或 不会 ）
（3）综合（1）（2）中的实验现象可知，导体在磁场中运动产生电流的条件是：导体必须是 电路的一部分，且一定要做 的运动．
（4）在这个试验中 能转化为了电能．
26．装修房子期间，小明准备为酒柜安装小射灯（额定电压为12V），他把小射灯直接接入家庭电路后，刚一通电小射灯的灯丝就被烧断了，经检查发现，还有一个配件忘记安装了。
（1）没有安装配件导致小射灯被烧坏的原因是小射灯的实际电压 额定电压。
（2）小明想知道灯丝电阻随温度变化的规律，他利用实验室的器材设计了图甲所示的电路，小灯泡的额定电压为2.5V。闭合开关后，发现小灯泡不发光，经检查是由于某根导线断了造成的。他又利用图乙的电路对图甲的电路进行检测。检测时他应该将图甲中的开关 ，若检验灯发光说明被检测导线 （选填“断了”或“没断”）。
（3）更换导线后，正确进行实验并将数据填入下表（电源电压恒为4V）。分析实验数据发现：温度越高，灯丝电阻越 。根据表中的数据分析，下列滑动变阻器的规格符合实验要求的是 。
A.30Ω 0.2A B.20Ω 1A C.10Ω 1A D.5Ω l.5A
（4）小明查找资料，发现大多数金属的电阻都具有和灯丝电阻随温度变化规律相同的性质。他用一段具有这种性质的金属丝代替小灯泡接人图甲的电路中，并将滑动变阻器的滑片调到适当位置固定不动，设计了一个简易的测温装置。若要满足温度升高时测温装置的示数变大，应将图甲中 表的表盘改装成测温装置的刻度盘。
27．在“探究凸透镜成像的规律”的实验中，如图1所示，小明用高为4cm的发光体（由发光二极管组成）作为物体，把凸透镜固定在光具座50cm刻度线处不动。下表是小明记录的凸透镜成实像时的部分实验数据（数据记录时取整数）：
（1）分析表中数据可知，实验中所用凸透镜的焦距为 cm。
（2）在第3次实验时，将光屏移到光具座 cm刻度线处，光屏上会出现清晰的像。此时，如果小明不小心用手指尖触碰到了凸透镜，光屏上 （选填“会”或“不会”）出现手指尖的像。
（3）根据实验数据推测，当把物体放在光具座“0”刻度线处时，物体通过凸透镜所成实像的高度 （选填“大于”、“小于”或“等于”）2cm。
（4）小明完成实验后，又找来一个装有水的圆柱形玻璃瓶，把一支铅笔放在玻璃瓶的一侧，透过瓶和水可以看到那支笔，如图2所示。将铅笔由靠近玻璃瓶的位置向远处慢慢移动的过程中，铅笔所成像的 （选填“长短”、“粗细”或“笔尖朝向”）一直不会有明显的变化。
28．如图所示，甲、乙、丙三图中的装置完全相同。燃料的质量都是10g，烧杯内的液体质量也相同。（燃料1是酒精，燃料2是碎纸片）
（1）在组装实验装置时，你认为图中横杆、温度计、铁圈、燃具四个器件的安装顺序应是 （选填“由下而上”或“由上而下”）；
（2）要比较不同燃料的热值，应选择 两图进行实验；下表是比较燃料热值的实验数据：
完善表格，表中①应填写的内容是： ，并根据表中数据，估算出碎纸片的热值是 J/kg；
（3）实验后小明根据实验数据利用公式Q吸=cm∆t算出了水吸收的热量，结合“10g酒精”这一数据，算出了酒精的热值，算出酒精的热值 （选填“偏大”、“不变”或“偏小”）。请说出一个理由 ；
（4）要比较不同物质的比热容，应选择 两图进行实验，说说你比较比热容的方法： 。
29．小树同学骑自行车上学的路上，远远地看见红灯亮起时，就停止蹬车，自行车滑行一段距离后，恰好停在斑马线上，小树想：物体滑行距离的远近跟哪些因素有关呢？来到学校的实验室，小树同学利用如图甲所示的装置进行实验探究.
（1）小树同学让同一小车运动多次后，发现小车在不同的水平面上运动的距离跟“初速度”及 有关.为使小车在不同水平面上的初速度相同，可以采取的办法是： .
（2）记下小车最终停在水平面上的位置（如图甲所示）.可知小车受到的阻力越小，小车运动的路程 ，在此基础上，可以推理出的结论是：运动的物体， .
（3）实验中，运动的小车在木板上最终停下来，是因为小车在水平方向上受 （选填“平衡力”、“非平衡力”或“不受力”）.
（4）小辰看到小树的实验后，认为利用弹簧测力计和这套实验装置还能探究摩擦力跟接触面粗糙程度的关系，如图乙所示，实验时却发现：用弹簧测力计拉动小车在不同表面上匀速运动时，其示数差别不明显，无法完成实验.小辰和小树研究后认为，在不改变原有实验器材的情况下，可以完成实验探究，请你简述实验思路： .
30．如图甲是用“伏安法”测量位置电阻Rx的实物电路图。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整。（要求：滑动变阻器滑片右滑．电路中的电流增大，导线不允许交叉）
（2）闭合开关前应将滑动变阻器的滑片移到 处；闭合开关，发现电压表几乎无示数，电流表指针明显偏转，则出现的故障可能是Rx 。
（3）排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.4V，电流表示数如图乙所示，其读数为 A，则未知电阻Rx= Ω。
（4）若实验中电压表损坏，利用其他的原有器材也能测出未知电阻Rx的阻值，实验电路如图丙所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列相关实验步骤补充完整：
① 闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数I1；
② 闭合开关S，将滑动变阻器的滑片P移到 ，记录电流表示数I2；
③ 写出待测电阻的表达式：Rx= （用已知量和测量量符号表示）。
答案解析部分
1．【答案】D
【知识点】温度及温度计的使用与读数；电流的大小；电压和电压的单位换算；电功率
【解析】【解答】A.0℃是一标准大气压下冰水混合物的温度，地球上自然界的最低温度大约-95℃，A不符合题意；
B．家用节能台灯的功率较小，正常工作时的电流约为0.1A，B不符合题意；
C．普通家用电视机正常工作的电功率约为200W，C不符合题意；
D．对人体的安全电压不高于36V，一般高于这个限定值，对人体有危害，D符合题意。
故答案为：D。
【分析】根据实际的温度、用电器的电流、电压、电功率，结合数据解答。
2．【答案】C
【知识点】声音的传播条件；响度及响度与振幅的关系；声与信息；防治噪声的途径
【解析】【解答】解：A、一个人先用力鼓掌再轻轻拍掌，手掌振动的振幅不同，所以发出声音的响度就不同，A不符合题意。
B、当把玻璃罩内的空气逐渐抽出时，传声介质越来越少，所以传声效果越来越不好，实验过程中听到声音越来越小，设想空气被全部抽净时，就不能传声了，也就听不到声音了，B不符合题意；
C、医生用“B超”检查胎儿的发育情况，利用了声能传递信息，C符合题意；
D、高速公路两旁的隔音挡板可以在传播过程中减弱噪声，但不能防止噪声产生，D不符合题意。
故答案为：C。
【分析】声音的传播：声音靠介质传播.真空不能传声.
(1)音调:是指声音的高低，它与发声体的频率有关系.(2)响度:是指声音的大小，跟发声体的振幅、声源与听者的距离有关系.
减弱噪声的途径：(1)在声源处减弱；(2)在传播过程中减弱；(3)在人耳处减弱.
声波可以传递信息，是指告诉我们什么，也就是传递了信息，如教师讲课，告诉我们知识；声波可以传递能量是指可以改变什么，也就是传递了能量，如超声波排除人体内的结石，超声波清洗牙齿等.
3．【答案】B
【知识点】汽化及汽化吸热的特点；沸腾及沸腾条件；热传递改变物体内能；分子热运动
【解析】【解答】A．蒸粽子时，冒出的“白气”是液化现象，A不符合题意；
B．粽子香味扑面而来，说明分子不停地做无规则运动，B符合题意；
C．水沸腾时吸收热量，温度不变，C不符合题意；
D．蒸粽子主要是通过热传递的方式改变物体的内能，D不符合题意。
故答案为：B。
【分析】A．液化：物质由气态变为液态的现象；B．物质由大量的分子组成的，分子永不停地做无规则运动；C．液体沸腾时吸收热量温度不变；D．改变内能的方式：做功、热传递，做功改变物体的内能的实质：内能和其它形式能的转化，热传递改变物体的内能：内能的转移。
4．【答案】C
【知识点】能源与可持续发展；超导体特点及作用；电磁波的传播；光纤通信
【解析】【解答】A、由于太阳能是清洁能源，倡导“节能环保”“低碳生活”的今天，人类重视太阳能的利用，故A正确；
B、卫星导航在传递信息过程中主要依靠电磁波，故B正确；
C、超导体的电阻为零，不会放热，所以电能无法转化为内能，所有利用电流热效应工作的电器设备都不能用超导材料制作．故超导材料不能应用于电饭锅，故C错误；
D、光纤具有抗干扰、信号衰减小的特点，适用于远距离、大容量信息传输，故D正确；
故选C．
【分析】本题考查了学生对能源、信息和新材料的认识，属于基础性的常识，据课本所学的知识逐项分析即可判断．
5．【答案】A
【知识点】光的反射；光的折射现象及其应用
【解析】【解答】在观察水边风景照片，总发现景物的“倒影”比本身暗一些，是因为光一部分反射到空气中，一部分折射入水中，选项A正确，选项BCD错误；故选A。
【分析】注意光照在水面上时同时发生反射和折射。
6．【答案】A
【知识点】光的直线传播及其应用
【解析】【解答】皮影戏原理是光在同种均匀介质中沿直线传播；
A．运动员的影子属光在同种均匀介质中沿直线传播，A符合题意；
B．五环之光在冰块里偏折属光的折射现象，B不符合题意；
C．雨后彩虹是光的色散，属光的折射现象，C不符合题意；
D．大跳台在水中的倒影是平面镜成像，属光的反射现象，D不符合题意。
故答案为：A。
【分析】影子和皮影戏原理是光在同种均匀介质中沿直线传播。
7．【答案】B
【知识点】插座的构造与工作方式
【解析】【解答】当把接线板的插头接上电源，指示灯不亮；闭合开关后指示灯才亮， B符合题意。
故答案为：B
【分析】在家庭电路中，灯泡与开关是串联的，插座左空接零线，右孔接火线，上孔接地线。
8．【答案】C
【知识点】串、并联电路的设计；滑动变阻器的原理及其使用；通电螺线管的磁场
【解析】【分析】分析题中图，根据右手螺旋定则得出通电螺线管的上端为N极，
将AC或AD接入电路，当滑片P向右端移动时，连入的电阻变大，电路中电流变小，通电螺线管的磁性减弱，磁极间的吸引力变小，使得弹簧测力计的示数变小．
故选C
【点评】本题是有关通电螺线管和滑动变阻器的小综合题，本题关键：一是通电螺线管N、S极的判断，二是知道滑动变阻器的变阻原理和正确使用方法。
9．【答案】A
【知识点】串、并联电路的设计
【解析】【解答】解：A、由电路图可知，加热时饮水机的红灯亮绿灯灭，保温时绿灯亮红灯灭，且加热时的电阻小于保温时的电阻，符合题意，故A正确；
B、由电路图可知，加热时红灯亮绿灯灭，但温控开关S自动切换时，电路中无加热管起不到保温作用，不符合题意，故B不正确；
C、由电路图可知，无论加热时还是保温时绿灯均发光，不符合题意，故C不正确；
D、由电路图可知，加热时绿灯亮红灯灭，不符合题意，故D不正确．
故选：A．
【分析】由题意可知，两灯泡独立工作、互不影响即为并联，根据P= U2R可知，加热时电路中的电阻小于保温时电路中的电阻，据此进行解答．
10．【答案】B
【知识点】功的计算及应用
【解析】【解答】小球在下滑时，如果忽略各种阻力，即只有重力势能和动能之间的转化，此时机械能守恒，重力势能全部转化为动能；小球在顶端具有相同的重力势能，下滑到底部时具有相同的动能，两球的速度相等；小球下落的高度相同，由W=Gh可得，重力对两球做功相等．综上所述，此题中说法错误的是选项B故选B
【分析】在只有动能和势能之间的转化时，机械能的总量保持不变，即机械能守恒．物体的重力势能减少多少，动能就增加多少．
11．【答案】B
【知识点】热量的计算
【解析】【解答】甲、乙两种物质吸收的热量之比为：Q甲Q乙＝c甲m甲Δtc乙m乙Δt＝c甲m甲c乙m乙=c甲c乙×m甲m乙＝25×32＝3：5。
故答案为：B。
【分析】根据热量公式Q吸＝cmΔt分别列出两种物质吸收热量的表达式，再根据题目中提供的比值代入数据进行计算即可。
12．【答案】D
【知识点】欧姆定律及其应用；电功率的计算
【解析】【解答】解：A、由图象可知，通过A的电流与两端的电压成正比，则A是定值电阻；
由图象可知，A两端的电压为2V时，通过的电流依次为0.4A，
由I＝ UR 可得：
RA＝ UAIA ＝ 2V0.4A ＝5Ω，A符合题意；
B、由图象可知，B两端的电压为1V、2.5V、3V时，通过的电流依次为0.1A、0.4A、0.6A，
由I＝ UR 可得R＝ UI 可知，乙对应的电阻依次为10Ω、6.25Ω、5Ω，
由于通过电阻的电流越大时元件的温度升高，所以，元件B的电阻随温度的升高而减小，B符合题意；
C、并联在电压为1V的电路中时，因并联电路中各支路两端的电压相等，
所以，它们两端的电压UA′＝UB′＝U′＝1V，
由图象可知，IA＝0.2A，IB＝0.1A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流：
I′＝IA+IB＝0.2A+0.1A＝0.3A，
电路的总功率：
P′＝U′I′＝1V×0.3A＝0.3W，C符合题意；
D、把它们串联在4.5V电路中时，由于串联电路的电流处处相等，则由图象可知，电路I″＝0.2A时，A两端的电压UA″＝2V，B两端的电压UB″＝2.5V时符合，
所以，PB＝″UB″IB″＝2.5V×0.2A＝0.5W，D不符合题意。
故答案为：D
【分析】AB、根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与两端两端的电压成正比，据此分析图象甲乙电阻的变化；由图象可知A的电压和对应的电流值，根据欧姆定律即可求出电阻；
C、元件A、B并联在电压为1V的电路中时，它们两端的电压相等，根据图象读出通过它们的电流，根据并联电路的电流特点求出干路电流，利用P＝UI求出电路的总功率；
D、元件A、B串联在电压为4.5V的电路中时，通过它们的电流相等，电源的电压等于两电阻两端的电压之和，根据图象读出符合题意的电流和电压，根据欧姆定律求出它们的阻值之比。
13．【答案】卢瑟福；异种；得到；验电器；长度
【知识点】长度及其测量；两种电荷；验电器的原理及使用；原子结构
【解析】【解答】卢瑟福根据α粒子散射实验提出了原子的核式结构模型。
当气球和头发相互摩擦时，由于两种物质的原子核对核外电子的束缚本领不同，在摩擦的过程中头发和气球会带上不同的电荷，由于异种电荷相互吸引，所以头发会随着气球飞起来。
头发所带的电荷为负电荷，则头发得到电子。
物理实验室用验电器检验物体是否带电，是根据同种电荷相互排斥的原理。
光年，就是光在一年内传播的距离，是长度单位。
【分析】物质是由原子或分子组成，原子由原子核和核外电子组成，原子模型与太阳系模型比较相似;验电器的两个金属薄片带同种电荷，同种电荷相互排斥为验电器的工作原理，电荷量越多，张角越大;材料对电荷的束缚能力越强，越容易得到电子带负电，材料对电荷的束缚能力越弱，越容易失去电子带正电;光年为光传播一年的距离，是长度单位。
14．【答案】液化；放热
【知识点】液化及液化放热
【解析】【解答】人对眼镜“哈气”时，水蒸气在眼镜上液化，液化是放热过程。
故答案为：液化；放热。
【分析】水蒸气遇冷会变为小水滴，是液化现象。
15．【答案】6：5；3：1；5
【知识点】密度的应用与物质鉴别
【解析】【解答】解：
（1）由ρ=mv得m=ρV，
甲、乙两个物体，它们的密度之比是3：1，体积之比是2：5，
甲、乙两物体质量之比：
m甲：m乙==6：5；
（2）密度是物体的一种特性，其大小跟物体本身的体积和质量无关，剩余甲、乙物体的密度之比仍为3：1．
（3）由ρ=mv得54g铝的体积为：
V铝==20cm3，
空心部分体积：
V空=V盒﹣V铝=25cm3﹣20cm3=5cm3
故答案为：6：5；3：1；5．
【分析】（1）知道两物体的密度之比、体积之比，利用密度公式求物体的质量之比；
（2）密度是物体的一种特性，它的大小等于质量与体积的比值，但是，密度跟物体本身的体积和质量无关；
（3）已知铝盒的质量，根据密度公式变形V=mρ求出实际铝的体积，用铝制空心盒的体积减去铝的体积就是空心部分的体积．
16．【答案】直线传播；光的反射；
【知识点】光的直线传播及其应用；光的反射；平面镜成像的相关作图
【解析】【解答】日食的形成是光沿直线传播的原因，从水中看日食现象，看到的是水中的虚像，利用了光的反射，根据平面镜成像特点画图为。
故答案为：直线传播；光的反射；。
【分析】日食的形成是光沿直线传播，平面镜成像是光的反射现象，根据物体和平面镜对对称点画出物体的像。
17．【答案】=；=
【知识点】压强大小比较
【解析】【解答】两种情况下，零件对展示台面的压力都等于零件的重力，那么F1=F2；零件和展示台面的接触面积都等于展示台的底面积，根据公式p=FS可知，两种情况下零件对展示台面的压强相等，即p1=p2。
故答案为：＝；＝
【分析】（1）水平面上，物体对地面的压力等于物体的重力，即F=G；
（2）根据公式p=FS可知，当压力相等时，受力面积越大，压强越小。
18．【答案】热效应；1.2×105；2000；70%
【知识点】热量的计算；电能表参数的理解；电功率的计算
【解析】【解答】解：（1）电热器是利用电流的热效应来工作的；（2）因600r/（kW•h）表示电路中每消耗1kW•h的电能，电能表的转盘转600r，
所以，该电水壶这段时间内产生的热量：Q＝W＝ 20600 kW•h＝ 20600 ×3.6×106J＝1.2×105J，
该电水壶的电功率：P＝ Wt ＝ 1.2×105J60s ＝2000W；（3）水吸收的热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×2kg×10℃＝8.4×104J，
该电水壶的烧水效率：η＝ Q吸W ×100%＝ 8.4×104J1.2×105J ×100%＝70%。
故答案为：热效应；1.2×105；2000；70%。
【分析】利用水的比热容、质量和温度差计算吸收的热量，利用消耗的电能和时间的比值计算电功率，吸收的热量和消耗的总能量的比值计算热效率。
19．【答案】磁性，吸引衔铁；S；降低．
【知识点】电磁铁的其他应用
【解析】【解答】温度自动报警器的原理：当温度升高时，玻璃泡中的水银膨胀，水银柱上升，当升高到警戒温度即金属丝下端对应的温度时，控制电路接通，电磁铁有磁性，吸引衔铁，从而使工作电路接通报警．要使金属丝的下端向下调整，则报警温度会降低；
由电路可知电磁铁中的电流是从左端流入，右端流出，利用安培定则可以确定，电磁铁的a端为S极．
故答案为：磁性，吸引衔铁；S；降低．
【分析】温度自动报警器是由于温度计所在的环境温度的变化导致了控制电路的接通，从而实现了自动控制．
电磁铁的N、S极可以利用安培定则来确定；将金属丝向下调整，报警温度降低．
20．【答案】（1）2.2；200；0.4
（2）8×104
【知识点】重力及其大小的计算
【解析】【解答】（1）②杯子装满水时水的重力： G水=G−G杯=2.2N−0.2N=2N ，
∵ρ=mV ，且 G=mg，∴杯内水的体积： V水=m水ρ水=G水ρ水g=2N1.0×103kg/m3×10N/kg=2×10−4m3=200cm3 ，∵杯子的容积一定，∴杯中雪的样品体积： V雪=V水=200cm3 ；②杯子装满雪时雪的重力： G雪=G'−G杯=1.0N−0.2N=0.8N ，雪的样品密度 ρ雪=m雪V雪=G雪V雪g=0.8N2×10−4m3×10N/kg=0.4×103kg/m3 ；（2）屋顶雪的体积： V=100m2×0.2m=20m3 ，屋顶雪的重力： G总=m总g=ρ雪Vg=0.4×103kg/m3×20m3×10N/kg=8×104N ．
故答案为：(1). 2.2 200 0.4 (2) 8×104
【分析】（1）②根据测力计的分度值和指针位置读出水和杯子的重力；雪的样品体积等于水的体积，要根据上一问计算出水的重力，然后可求得水的体积，计算出水的体积即为杯子的容积；
③根据“将杯子装满雪，用测力计测出总重1N”可求得雪的重力，然后可知其质量，最后用ρ=mV求得雪的密度；
（2）首先计算屋顶雪的体积，然后乘以密度再乘以g就可计算出屋顶雪的总重力
21．【答案】无；有；从零增大；变小
【知识点】导体与绝缘体；影响电阻大小的因素
【解析】【解答】玻璃本来是绝缘体，当玻璃接入电路时，电路中没有电流，所以电流表甲无示数；因为灯丝是导体，所以开关闭合电流表乙有示数；当对玻璃加热后，玻璃的导电性能会发生改变，变成导体，也就是说此时电路中会通过电流，所以电流表甲的示数从零增大；当对灯丝加热时，温度升高，灯丝电阻增大，所以电流变小，故电流表乙数变小。
故答案为：无；有；从零增大；变小
【分析】本题考查学生如何理解导体和绝缘体。其中难点在于当对玻璃加热后，玻璃的导电性能会发生改变，变成导体。当对灯丝加热时，温度升高，灯丝电阻增大。
22．【答案】（1）解：如图所示：
（2）解：如图所示：
（3）解：如图所示：
【知识点】透镜的光路图；压力及重力与压力的区别；通电螺线管的极性和电流方向的判断
【解析】【解答】（1）重力的方向始终竖直向下，作用点在物块上；物块相对于斜面向上运动，物块受到沿斜面向下的摩擦力。物块对斜面压力作用点在斜面上，方向垂直于斜面向下。如图所示：
（2）平行于凹透镜主光轴的光经凹透镜折射后，折射光线的反向延长线过透镜焦点，如图所示：
（3）根据小磁针的N、S极判断出螺线管的右侧为S极，左侧为N极，在根据右手定则判断出电流流向，从而确定电源的正负极，如图所示：
【分析】(1)作力的示意图的方法：找作用点、画线段、标箭头，写字母。关键要知道各力的方向：重力方向总是竖直向下、摩檫力方向总是阻碍物体相对运动、压力方向垂直并指向被压物体；
（2）平行主光轴的光线经过透镜后一定过焦点；
（3）先由小磁针的南北极，运用“同名磁极相排斥，异名磁极相吸引”判断通电螺线管的南北极，然后运用右手螺旋定则判断通电导线导线中的电流方向。
23．【答案】①水对集热管内底部的压强：
p=ρgh=1.0×103kg/m3×10N/kg×1.5m=1.5×104Pa；
②当储水箱中的水吸收的热量为2.52×107J时，
由Q吸=cm△t可得，水升高的温度：
△t= Q吸cm = 2.52×107J4.2×103J/(kg•οC)×120kg =50℃；
③太阳能辐射到集热管上的功：
W=Pt=3.5×103W×5×3600s=6.3×107J，
电动汽车受到的阻力：
f=0.02G=0.02mg=0.02×500kg×10N/kg=100N，
该汽车克服阻力做功的功率：
P′=fv=100kg× 363.6 m/s=1000W，
电动汽车匀速行驶的时间：
t′= WP' = 6.3×107J1000W =6.3×104s=17.5h．
答：①水对集热管内底部的压强为1.5×104Pa；②当储水箱中的水吸收的热量为2.52×107J时，水升高的温度为50℃；③可供该电动汽车以36km/h的速度匀速行驶17.5h．
【知识点】热量的计算；液体压强的计算；功的计算及应用
【解析】【分析】①知道集热管内底部到储水箱中水面的高度，根据p=ρgh求出水对集热管内底部的压强；②知道水的质量和吸热的热量以及比热容，根据Q吸=cm△t求出水升高的温度；③根据W=Pt求出太阳能辐射到集热管上的功，根据f=0.02G=0.02mg求出电动车受到的阻力，根据P= Wt = Fst =Fv求出克服阻力做功的功率，根据P= Wt 求出可供该电动汽车以36km/h的速度匀速行驶的时间．
24．【答案】（1）解：由电路图可知，当S1闭合，S2断开时，两电阻串联，电路中的总电阻最大，由P＝UI＝ U2R 可知电路的总功率最小，处于保温状态； 根据P＝UI知， 此时电路中的电流：I保温＝ P保温U ＝ 44W220V ＝0.2A 答：保温；此时电路中的电流是0.2A。
（2）解：根据ρ＝ mV 知，
水的质量 m＝ρV＝1.0×103kg/m3×10﹣3m3＝1.0kg，
水吸收的热量为Q吸＝cm△t＝4.2×103J/（kg•℃）×1.0kg×（90℃﹣20℃）＝2.94×105J
答：水吸收的热量是2.94×105J。
（3）解：因为η＝ Q吸W电 ，
所以消耗的电能为：W电＝ Q吸η ＝ 2.94×105J80% ＝3.675×105J，
因为P＝ wt ，
所以加热所需时间为t＝ WP ＝ 3.675×105J400W ＝918.75s
答：将热水箱中的水从20℃加热到90℃的时间为918.75秒。
【知识点】热量的计算；机械效率的计算；电功率的计算
【解析】【分析】（1）结合电路图，理清开关处于不同状态时依据的连接方式， 由P＝UI＝ U2R 可知 对应的状态，根据P=UI求出此时电路中的电流.
（2）利用 ρ＝ mV 得到水的质量，再利用公式 Q吸＝cm△t 得到水吸收的热量.
（3）利用 η＝ Q吸W电 得到消耗的电能，再利用公式 P＝ Wt 得到用电时间.
25．【答案】（1）会；不会
（2）不会；会
（3）闭合；切割磁感线
（4）机械
【知识点】探究电磁感应现象的实验
【解析】【解答】解；（1）将细导线悬挂的导体放入蹄形磁体中，闭合开关，没有切割磁感线，电流计指针不偏转；让导体在蹄形磁体中左右运动，导体切割磁感线，有感应电流产生，电流计指针会偏转；
断开开关，让导体在蹄形磁体中左右运动，虽然导体切割磁感线，但由于开关断开，电路没有电流，电流计指针不会偏转；（2）将细导线悬挂的导体放入蹄形磁体中，闭合开关，让导体在蹄形磁体中竖直上下运动，导体没有切割磁感线，没有感应电流产生，电流计指针不会偏转；
闭合开关，让导体在蹄形磁体中斜向上或斜向下运动，导体做切割磁感线运动，有感应电流产生，电流计指针会偏转；（3）综合（1）（2）中的实验现象可知，导体在磁场中运动产生电流的条件是：导体必须是闭合电路的一部分，且一定要做切割磁感线的运动；（4）此实验中消耗了机械能，获得了电能，是将机械能转化为电能的过程．
故答案为：（1）会；不会；（2）不会；会；（3）闭合；切割磁感线；（4）机械．
【分析】（1）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象；（2）产生感应电流的条件：闭合电路的部分导体在磁场中做切割磁感线运动；（3）电磁感应是机械能转化为电能．
26．【答案】（1）大于
（2）断开；没断
（3）大；B
（4）电压
【知识点】家庭电路的故障分析
【解析】【解答】：（1）将额定电压为12V的小射灯直接接入家庭电路（电压为220V），将被烧坏；（2）为防止甲图中的电源烧坏检验灯，检测时要将甲图中的开关断开；若导线的两个接头之间的电路连通时，就能使小灯泡亮，说明检测导线没断；（3）由表中数据看出，灯两端的电压越高、灯丝的电阻越大，而灯两端的电压越高、实际电功率越大，灯越亮、温度越高，可见灯丝温度越高，灯丝电阻越大；由表中第四列数据，设此时连入的电阻为R，
∵U=UL+UR，
即：4V=1V+0.2A×R，
∴滑动变阻器连入电路的电阻为15Ω，
由表中数据看出，电路中的最小电流为0.2A，A不符合要求，故只有B符合要求；（4）将滑动变阻器的滑片调到适当位置固定不动，金属丝温度升高，金属丝的电阻变大，金属丝分压变大，电压表的示数变大，电路中的电流会变小，电流表的示数变小，若要满足温度升高时测温装置的示数变大，应选电压表．
故答案为：（1）大于；（2）断开，没断；（3）大，B；（4）电压．
【分析】灵活运用欧姆定律、串联电路的电压特点，学会用检测灯判断开路点（检测时要将甲图中的开关断开，当导线的两个接头之间的电路连通时，就能使小灯泡亮，当导线的两个接头之间是开路时，小灯泡就不会亮）.
27．【答案】（1）10
（2）80；不会
（3）小于
（4）粗细
【知识点】凸透镜成像规律及其探究实验
【解析】【解答】（1）根据表格，高为4cm的物体成的像为4cm时，像和物体等大，物体在凸透镜的二倍焦距点，此时的物距为20cm，则焦距为10cm；（2）根据表格，当物距为30cm时，像距为15cm，当物距为15cm时，像距为30cm，此时光屏在80cm处，若手指接触光屏，光屏上没有手指的像；（3）当物体在0刻度线时，物距比第一次更远，所成的像更小，小于2cm；（4）根据图像，透过水瓶看铅笔时，水瓶的左右相当于凸透镜，但上下的变化不明显，所以粗细变化不明显。
【分析】（1）当物体在凸透镜的二倍焦距点时，成等大的实像；
（2）根据物距的范围判断像距范围，当物体在凸透镜上时，光屏上没有像；
（3）当物体远离凸透镜时，像变小；
（4）当物体距离凸透镜的远近变化时，像会发生变化。
28．【答案】（1）由下而上
（2）甲、乙；燃料燃尽后的水温；1.2×106
（3）偏小；有热损失
（4）甲丙；加热相同时间，比较升高的温度或升高相同温度，比较加热时间
【知识点】燃料的热值；比较不同物质吸热的情况实验
【解析】【解答】（1）图中，先安装燃具，再安装铁圈，可保证铁圈上的容器在燃具的外焰上加热，将温度计挂在横杆上再固定，可避免温度计的玻璃泡碰到容器底或壁，所以应向下而上进行安装。
（2）要比较不同燃料的热值，除了燃料的种类不同外，其它因素都相同，所以应选择甲、乙两图进行实验。
在实验中，通过燃料燃烧前及完全燃烧后水的温度变化来确定燃料燃烧放出热量的多少，所以在表格中应记录燃料燃烧前或完全燃烧后水的温度，所以表格中尚需记录数据是燃料完全燃烧后的水温。
由表格数据知，10kg的酒精放出的热量完全被水吸收，所以有mq=c水m水(t-t0)
即0.01kg×2.4×106J/kg=c水m水×(35-15)℃
10g碎纸片完全燃烧放出的热量与水吸收的热量相同，且两次加热的水的质量相同，所以0.01kg×q纸=c水m水×(25-15)℃
解以上两式得，碎纸片的热值q纸=1.2×106J/kg
（3）在计算热值时，认为燃料燃烧放出的热量等于水吸收的热量，但实际上，燃料燃烧放出的热量有损失，并没有完全被水吸收，则水吸收的热量小于燃料燃烧放出的热量，而其它量为准确值，据Q放=mq知，求得的热值偏小。
（4）要比较不同物质的比热容，应用燃烧相同的燃料给初温及质量相同的不同种类的物质加热相同的时间，比较物质升高的温度。所以应选择甲、丙进行实验。
【分析】（1）安装实验仪器一般按照先下后上，先左后右的顺序安装。
（2）比较燃料的热值，应控制燃料不同而液体相同，实验通过被加热的液体升高温度的多少判断燃料放出热量的多少，比较比热容应控制燃料相同而液体不同；实验中需要测量液体的温度的变化；通过水温度的变化值得出水吸热的大小关系，也就知道燃烧酒精和碎纸片放出热量的关系，又知道燃烧的质量相同，据此得出热值关系，求出碎纸片的热值。
（3）根据Q=cm△t计算水吸收的热量；酒精燃烧释放的热量没有被水完全吸收，酒精可能没有完全燃烧，据此分析燃烧值的测量值与真实值间的关系。
（4）为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量相同；加热相同的时间，则液体吸收的热量相同，通过温度计的示数高低比较比热容的大小。
29．【答案】（1）阻力的大小；让小车从相同斜面同一高度由静止滑下
（2）越长；不受阻力作用，将永远运动下去
（3）非平衡力
（4）将小车翻转过来（即轮朝上），用弹簧测力计分别拉着小车在不同表面上做匀速直线运动，读出弹簧测力计的示数并进行比较.
【知识点】牛顿第一定律；物体运动状态的变化；阻力对物体运动影响的探究实验
【解析】【解答】（1）让同一小车运动多次后，发现小车在不同的水平面上运动的距离跟初速度及阻力的大小有关；该实验要比较的是小车在阻力不同的路面上滑行的距离，这样就要求我们控制变量：初速度，而从同一高度滑下，可以保证每次到达水平面的速度相同；
（2）由图甲可知，小车受到的阻力越小，小车运动的路程越长，在此基础上，可以推理出的结论是 小车若不受阻力作用，将永远运动下去；
（3）实验中，运动的小车在木板上最终停下来，是因为小车在水平方向上受非平衡力；
（4）将小车翻转过来（即轮朝上），用弹簧测力计分别拉着小车在不同表面上做匀速直线运动，读出弹簧测力计的示数并进行比较.
故答案为：（1）阻力的大小；让小车从相同斜面同一高度由静止滑下（2）越长；不受阻力作用，将永远运动下去（3）非平衡力（4）将小车翻转过来（即轮朝上），用弹簧测力计分别拉着小车在不同表面上做匀速直线运动，读出弹簧测力计的示数并进行比较.
【分析】本题考查了阻力对物体运动状态的影响，小车从斜面同一高度滑下，目的是使小车到达水平面时具有相同的速度；实验表明，力是改变物体运动状态的原因，不是维持物体运动的原因.
30．【答案】（1）
（2）最大阻值；短路
（3）0.24；10
（4）b端；RX=I2R0I1−I2
【知识点】电路故障的判断；伏安法测电阻的探究实验
【解析】【解答】（1）图甲中还未连入的元件有电流表和滑动变阻器，电流表和滑动变阻器都应串联在电路中，按照“一上一下”，并结合要求：滑动变阻器滑片右滑．电路中的电流增大，导线不允许交叉，所以将电流表的负接线柱与滑动变阻器右下接线柱相连，如图：；
（2）为了保护电路，闭合开关前应将滑动变阻器的滑片移到最大阻值处；闭合开关，电流表指针明显偏转，说明电路中有电流，没有断路，而电压表几乎无示数，说明与电压表并联部分电路的电阻几乎为零，从而可判断出现的故障可能是Rx短路；
（3）由图乙知，电流表所选量程是0∼0.6A，分度值是0.02A，所以电流表读数为0.24A；已知电压表示数Ux=2.4V，电流表示数Ix=0.24A，所以未知电阻Rx的阻值为：Rx=UxIx=Ω ；
（4）由图丙可知， 闭合开关S，将滑动变阻器的滑片P移到a端时，滑动变阻器接入最大值，且与Rx并联，此时电流表测干路电流，其示数I1即是电路中总电流；再将滑动变阻器的滑片P移到b端，让Rx被短路，此时电流表示数I2即是通过滑动变阻器的电流，因为滑动变阻器最大阻值为R0，所以滑动变阻器两端电压，即电源两端电压为I2R0；滑片P在a端时通过Rx的电流为I1-I2，则未知电阻Rx的阻值为Rx=I2R0I1−I2 。
故答案为：（1）；（2）最大阻值；短路；（3）0.24；10；（4）b端；I2R0I1−I2。
【分析】（1）图甲中还未连入的元件有电流表和滑动变阻器，电流表和滑动变阻器都应串联在电路中，按照“一上一下”，并结合题中要求：滑动变阻器滑片右滑．电路中的电流增大，导线不允许交叉，将电流表和滑动变阻器连入电路；
（2）为了保护电路，闭合开关前应将滑动变阻器的滑片移到最大阻值处；闭合开关，电流表指针明显偏转，说明电路中有电流，没有断路，而电压表几乎无示数，说明与电压表并联部分电路的电阻几乎为零，从而可判断电路的故障；
（3）观察图乙，根据电流表所选量程和分度值，即可正确读出电流值；根据电压表示数和电流表示数，利用公式R=UI，即可求出未知电阻Rx的阻值；
（4）由图丙可知， 闭合开关S，将滑动变阻器的滑片P移到a端时，滑动变阻器接入最大值，且与Rx并联，此时电流表测干路电流，其示数I1即是电路中总电流；再将滑动变阻器的滑片P移到b端，让Rx被短路，此时电流表示数I2即是通过滑动变阻器的电流，再结合滑动变阻器最大阻值为R0，求出滑动变阻器两端电压，即电源两端电压，求出滑片P在a端时通过Rx的电流，再利用欧姆定律可求出未知电阻Rx的阻值。A．运动员的影子
B．五环之光在冰块里偏折
C．雨后彩虹
D．大跳台在水中的倒影
水桶容量
20L
热水箱容量
1L
额定电压
220V
加热功率
400W
保温功率
44W
燃料
加热前的水温/℃
①
燃料的热值J/kg
10g酒精
15
35
2.4×106
10g碎纸片
15
25
1．下列各物理量的估测，最接近实际的是（ ）
A．自然界的最低温度是0℃ B．家用节能小台灯正常发光时的电流约为5A
C．普通家用电视机正常工作的电功率约为2000W D．对人体的安全电压不高于36V
2．下列关于声音的说法正确的是（ ）
A．用力鼓掌比轻轻拍掌发出的声音音调高
B．将正在响铃的闹钟放到密闭的玻璃罩内，逐渐抽去空气，声音变大
C．医生用B超检查胎儿的发育情况，利用了声音可以传播信息
D．高速公路两旁的隔音挡板可以防止噪声产生
3．端午节，妈妈蒸制粽子的过程中，涉及到的有关物理现象表述正确的是（ ）
A．蒸粽子时，冒出的“白气”是汽化现象 B．粽子香味扑面而来，说明分子不停地做无规则运动
C．水沸腾时吸收热量，温度升高 D．蒸粽子主要是通过做功的方式改变物体的内能
4．能源、信息和材料是现代社会发展的三大支柱．关于能源、信息和材料，下列说法错误的是（）
A．在倡导“节能环保”“低碳生活”的今天，人类特别重视太阳能的利用
B．卫星导航在传递信息过程中主要依靠电磁波
C．超导材料可应用于电饭锅和远距离输电线
D．光纤具有抗干扰、信号衰减小的特点，适用于远距离、大容量信息传输
5．观察水边风景照片，总会发现倒影部分比景物本身要暗一些，这是由于（ ）
A．入射水面的光线有一部分折射入水中 B．眼睛的一种习惯性感觉
C．光线被反射掉一部分 D．冲洗照片质量有问题
6．2022年北京冬奥会期间，北京皮影艺术剧院紧扣冬奥题材，精彩呈现皮影戏《寻找雪姑娘》，如图所示，下列情境中，与皮影戏原理相同的是（ ）
7．如右图为一款带有开关和指示灯的移动接线板的实物图。当把接线板的插头接上电源，指示灯不亮；闭合开关后指示灯才亮。这时，各种家用电器的插头接上接线板均可正常工作。下列反映接线板内部结构的电路图是（ ）
A．B．C．D．
8．如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是（ ）
A．C接E，D接FB．C接E，B接FC．A接E，D接FD．A接E，B接F
9．小明家的饮水机具有加热和保温两种功能：当饮水机处于加热状态时，饮水机的红灯亮绿灯灭；水被加热到预定温度时，饮水机内部的温控开关S自动切换到保温状态，此时饮水机的绿灯亮红灯灭，下列电路中与上述情况相符的是（ ）
A．B．C．D．
10．如图，两个质量相等的小铁球A、B从两个高度相同的光滑斜面和光滑圆弧面的顶点滑到底部，如果它们都是从静止开始下滑忽略各种阻力，则下列说法中不正确的是（ ）
A．下滑到底部时，两球动能相等 B．下滑过程中重力对两球做的功不相等
C．到达底部时，两球速度相等 D．下滑过程中，两球的机械能总量不变
11．甲、乙两种物质，质量之比是2 ：5，比热容之比是3 ：2，升高相同的温度，则吸收热量是（ ）
A．5 ：3 B．3 ：5 C．15 ：4 D．4 ：15
12．有两个电阻类电路元件A、B，流过元件的电流与它两端的电压关系如图甲所示，把它们串联在4.5V电路中，如图乙所示，下列说法错误的是（ ）
A．元件A的电阻是定值电阻，大小为5Ω C．把它们并联在1V电路中时，电路总功率为0.3W
B．元件B的电阻随温度的升高而减小 D．把它们串联在4.5V电路中时，元件B的电功率为1.8W
二、填空题
13．1911年，物理学家 建立了原子的核式结构模型，从而揭示了摩擦起电的实质是核外电子的转移。如图所示，小丽用气球在头发上蹭几下，头发就随着气球飘起来，这表明摩擦后头发丝和气球带上了 （选填“同种”或“异种”）电荷；经检验头发所带的电荷为负电荷，说明在摩擦的过程中，头发 （选填“失去”或“得到”）了电子。实验室检验物体是否带电的仪器是 。光年是 （选填“时间”或“长度”）单位。
14．有的同学在擦眼镜时先向镜片上“哈气”，使镜片变得潮湿更容易擦干净，这个过程中水蒸气发生了 （填物态变化名称），这是一个 （选填“吸热”或“放热”）的过程。
15．甲、乙两个物体，它们的密度之比是3：1，体积之比是2：5，甲、乙两物体质量之比是 ．如果甲截去一半，乙截去四分之一，剩下部分密度的比是 ．将质量为54g的铝制成体积为25cm3的空心盒，那么空心部分的体积为 cm3．
16．日食现象可以用 的道理解释。观察日食时要注意保护眼睛，一种比较简易的观察日食的方法是用一盆滴有墨水的水来观看，如图甲，这是利用 了现象。请完成图乙中人观看日食的光路图 （P代表太阳）
17．如图1所示，钢制的圆柱展示台，底面积S=1dm2:，另一个为钢制的圆台零件，上底面积S1=3dm2，下底面积S2=12dm2.把零件分别按图2和图3所示的方式静置在展示台上，两物体的轴在同一直线上。图2中零件对展示台面的压力为F1，压强为P1.图3中零件对展示台面的压力为F2，压强为P2。F1 F2，P1 P2(填“>”、"=”、“<”)。
18．电热器是利用电流的 来工作的。某同学家的电能表如图所示，他关掉家里其他电器只让家里的电水壶单独工作1min，电能表的转盘转过了20转，则该电水壶这段时间内产生的热量是 J，该电水壶的电功率是 W；这些热量使2kg的冷水温度升高10℃，则该电水壶的烧水效率是 。[水的比热容为4.2×103J/（kg•℃）]。
19．如图所示为一种温度自动报警器的原理图，图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连，当温度达到金属丝下端所指的温度时，电流通过电磁铁的线圈产生 ，电铃响起，发出报警信号，电磁铁的a端为 极，若将温度计上端的金属丝向下调整，则报警温度将 （选填“升高”或“降低”）．
20．大雪会造成房屋垮塌，小明想知道屋顶的雪到底有多重，他找来器材进行了测量：
（1）① 用弹簧测力计测出空杯子重力为0.2N ；（g均取10N/kg）
② 将杯子里装满水，用弹簧测力计测出总重，如图为 N ，
③ 将杯子里装满雪的样品，用弹簧测力计测出总重为1N 。杯中雪的样品体积是 cm3 ，雪的样品密度是 g / cm3 。
（2）若屋顶面积为100m2 ，雪的厚度为20cm ，则屋顶雪的总重力是 N 。
21．如图所示的实验装置，闭合两开关后，看到的现象是：电流表甲示数 ，电流表乙示数 ；点燃酒精灯，在加热过程中，你会发现：电流表甲示数 ，电流表乙示数 .（填写有、无或变化等情况）
三、解答题
22．（1）如图甲物块沿粗糙斜面向上运动，请画出物块所受重力和摩擦力、及物块对斜面压力的示意图；
（2）请在图乙中补画出穿过透镜的光线；
（3）请根据图丙中小磁针静止时的指向，在括号内标出电源的正负极
23．太阳能热水器具有安全、节能、环保等优点，某品牌太阳能热水器保温储水箱储水120kg，集热管长1.8m，内底部到储水箱中水面的高度为1.5m．若某地太阳光照射的时间为平均每天5h，太阳能辐射到集热管上的平均功率为3.5×103W．[c水=4.2×103J/（kg•℃），g取10N/kg，ρ水=1.0×103kg/m3]求：
①水对集热管内底部的压强；
②当储水箱中的水吸收的热量为2.52×107J时，水升高的温度；
③若该太阳能集热管5h接收的能量全部用来驱动一辆电动汽车，电动汽车质量为500kg，运行过程中受到的平均阻力为车重的0.02倍，可供该电动汽车以36km/h的速度匀速行驶多少小时．
24．如图甲为家用电热饮水机，图乙为它的电路原理图，下表为它的铭牌数据。
（1）当S1闭合，S2断开时，电热饮水机处于 状态（填“加热”或“保温”），此时电路中的电流是多大？
（2）饮水机正常工作时，将热水箱中的水从20℃加热到90℃，求：水吸收的热量是多少？（水的比热容4.2×103J/（kg•℃））
（3）电热饮水机正常工作时加热效率为80%．求：将热水箱中的水从20℃加热到90℃的时间为多少秒？
25．为了探究导体在磁场中怎样运动，才能在电路中产生电流，采用了图中所示的实验装置：
（1）将细导线悬挂的导体放入蹄形磁体中，闭合开关，电流计指针不偏转，让导体在蹄形磁体中左右运动，电流计指针 偏转；断开开关，让导体在蹄形磁体中左右运动，电流计指针 偏转．（填”会“或”不会“）
（2）将细导线悬挂的导体放入蹄形磁体中，闭合开关，让导体在蹄形磁体中竖直上下运动，电流计指针 偏转；让导体在蹄形磁体中斜向上或斜向下运动，电流计指针 偏转．（填 会 或 不会 ）
（3）综合（1）（2）中的实验现象可知，导体在磁场中运动产生电流的条件是：导体必须是 电路的一部分，且一定要做 的运动．
（4）在这个试验中 能转化为了电能．
26．装修房子期间，小明准备为酒柜安装小射灯（额定电压为12V），他把小射灯直接接入家庭电路后，刚一通电小射灯的灯丝就被烧断了，经检查发现，还有一个配件忘记安装了。
（1）没有安装配件导致小射灯被烧坏的原因是小射灯的实际电压 额定电压。
（2）小明想知道灯丝电阻随温度变化的规律，他利用实验室的器材设计了图甲所示的电路，小灯泡的额定电压为2.5V。闭合开关后，发现小灯泡不发光，经检查是由于某根导线断了造成的。他又利用图乙的电路对图甲的电路进行检测。检测时他应该将图甲中的开关 ，若检验灯发光说明被检测导线 （选填“断了”或“没断”）。
（3）更换导线后，正确进行实验并将数据填入下表（电源电压恒为4V）。分析实验数据发现：温度越高，灯丝电阻越 。根据表中的数据分析，下列滑动变阻器的规格符合实验要求的是 。
A.30Ω 0.2A B.20Ω 1A C.10Ω 1A D.5Ω l.5A
（4）小明查找资料，发现大多数金属的电阻都具有和灯丝电阻随温度变化规律相同的性质。他用一段具有这种性质的金属丝代替小灯泡接人图甲的电路中，并将滑动变阻器的滑片调到适当位置固定不动，设计了一个简易的测温装置。若要满足温度升高时测温装置的示数变大，应将图甲中 表的表盘改装成测温装置的刻度盘。
27．在“探究凸透镜成像的规律”的实验中，如图1所示，小明用高为4cm的发光体（由发光二极管组成）作为物体，把凸透镜固定在光具座50cm刻度线处不动。下表是小明记录的凸透镜成实像时的部分实验数据（数据记录时取整数）：
（1）分析表中数据可知，实验中所用凸透镜的焦距为 cm。
（2）在第3次实验时，将光屏移到光具座 cm刻度线处，光屏上会出现清晰的像。此时，如果小明不小心用手指尖触碰到了凸透镜，光屏上 （选填“会”或“不会”）出现手指尖的像。
（3）根据实验数据推测，当把物体放在光具座“0”刻度线处时，物体通过凸透镜所成实像的高度 （选填“大于”、“小于”或“等于”）2cm。
（4）小明完成实验后，又找来一个装有水的圆柱形玻璃瓶，把一支铅笔放在玻璃瓶的一侧，透过瓶和水可以看到那支笔，如图2所示。将铅笔由靠近玻璃瓶的位置向远处慢慢移动的过程中，铅笔所成像的 （选填“长短”、“粗细”或“笔尖朝向”）一直不会有明显的变化。
28．如图所示，甲、乙、丙三图中的装置完全相同。燃料的质量都是10g，烧杯内的液体质量也相同。（燃料1是酒精，燃料2是碎纸片）
（1）在组装实验装置时，你认为图中横杆、温度计、铁圈、燃具四个器件的安装顺序应是 （选填“由下而上”或“由上而下”）；
（2）要比较不同燃料的热值，应选择 两图进行实验；下表是比较燃料热值的实验数据：
完善表格，表中①应填写的内容是： ，并根据表中数据，估算出碎纸片的热值是 J/kg；
（3）实验后小明根据实验数据利用公式Q吸=cm∆t算出了水吸收的热量，结合“10g酒精”这一数据，算出了酒精的热值，算出酒精的热值 （选填“偏大”、“不变”或“偏小”）。请说出一个理由 ；
（4）要比较不同物质的比热容，应选择 两图进行实验，说说你比较比热容的方法： 。
29．小树同学骑自行车上学的路上，远远地看见红灯亮起时，就停止蹬车，自行车滑行一段距离后，恰好停在斑马线上，小树想：物体滑行距离的远近跟哪些因素有关呢？来到学校的实验室，小树同学利用如图甲所示的装置进行实验探究.
（1）小树同学让同一小车运动多次后，发现小车在不同的水平面上运动的距离跟“初速度”及 有关.为使小车在不同水平面上的初速度相同，可以采取的办法是： .
（2）记下小车最终停在水平面上的位置（如图甲所示）.可知小车受到的阻力越小，小车运动的路程 ，在此基础上，可以推理出的结论是：运动的物体， .
（3）实验中，运动的小车在木板上最终停下来，是因为小车在水平方向上受 （选填“平衡力”、“非平衡力”或“不受力”）.
（4）小辰看到小树的实验后，认为利用弹簧测力计和这套实验装置还能探究摩擦力跟接触面粗糙程度的关系，如图乙所示，实验时却发现：用弹簧测力计拉动小车在不同表面上匀速运动时，其示数差别不明显，无法完成实验.小辰和小树研究后认为，在不改变原有实验器材的情况下，可以完成实验探究，请你简述实验思路： .
30．如图甲是用“伏安法”测量位置电阻Rx的实物电路图。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整。（要求：滑动变阻器滑片右滑．电路中的电流增大，导线不允许交叉）
（2）闭合开关前应将滑动变阻器的滑片移到 处；闭合开关，发现电压表几乎无示数，电流表指针明显偏转，则出现的故障可能是Rx 。
（3）排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.4V，电流表示数如图乙所示，其读数为 A，则未知电阻Rx= Ω。
（4）若实验中电压表损坏，利用其他的原有器材也能测出未知电阻Rx的阻值，实验电路如图丙所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列相关实验步骤补充完整：
① 闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数I1；
② 闭合开关S，将滑动变阻器的滑片P移到 ，记录电流表示数I2；
③ 写出待测电阻的表达式：Rx= （用已知量和测量量符号表示）。
答案解析部分
1．【答案】D
【知识点】温度及温度计的使用与读数；电流的大小；电压和电压的单位换算；电功率
【解析】【解答】A.0℃是一标准大气压下冰水混合物的温度，地球上自然界的最低温度大约-95℃，A不符合题意；
B．家用节能台灯的功率较小，正常工作时的电流约为0.1A，B不符合题意；
C．普通家用电视机正常工作的电功率约为200W，C不符合题意；
D．对人体的安全电压不高于36V，一般高于这个限定值，对人体有危害，D符合题意。
故答案为：D。
【分析】根据实际的温度、用电器的电流、电压、电功率，结合数据解答。
2．【答案】C
【知识点】声音的传播条件；响度及响度与振幅的关系；声与信息；防治噪声的途径
【解析】【解答】解：A、一个人先用力鼓掌再轻轻拍掌，手掌振动的振幅不同，所以发出声音的响度就不同，A不符合题意。
B、当把玻璃罩内的空气逐渐抽出时，传声介质越来越少，所以传声效果越来越不好，实验过程中听到声音越来越小，设想空气被全部抽净时，就不能传声了，也就听不到声音了，B不符合题意；
C、医生用“B超”检查胎儿的发育情况，利用了声能传递信息，C符合题意；
D、高速公路两旁的隔音挡板可以在传播过程中减弱噪声，但不能防止噪声产生，D不符合题意。
故答案为：C。
【分析】声音的传播：声音靠介质传播.真空不能传声.
(1)音调:是指声音的高低，它与发声体的频率有关系.(2)响度:是指声音的大小，跟发声体的振幅、声源与听者的距离有关系.
减弱噪声的途径：(1)在声源处减弱；(2)在传播过程中减弱；(3)在人耳处减弱.
声波可以传递信息，是指告诉我们什么，也就是传递了信息，如教师讲课，告诉我们知识；声波可以传递能量是指可以改变什么，也就是传递了能量，如超声波排除人体内的结石，超声波清洗牙齿等.
3．【答案】B
【知识点】汽化及汽化吸热的特点；沸腾及沸腾条件；热传递改变物体内能；分子热运动
【解析】【解答】A．蒸粽子时，冒出的“白气”是液化现象，A不符合题意；
B．粽子香味扑面而来，说明分子不停地做无规则运动，B符合题意；
C．水沸腾时吸收热量，温度不变，C不符合题意；
D．蒸粽子主要是通过热传递的方式改变物体的内能，D不符合题意。
故答案为：B。
【分析】A．液化：物质由气态变为液态的现象；B．物质由大量的分子组成的，分子永不停地做无规则运动；C．液体沸腾时吸收热量温度不变；D．改变内能的方式：做功、热传递，做功改变物体的内能的实质：内能和其它形式能的转化，热传递改变物体的内能：内能的转移。
4．【答案】C
【知识点】能源与可持续发展；超导体特点及作用；电磁波的传播；光纤通信
【解析】【解答】A、由于太阳能是清洁能源，倡导“节能环保”“低碳生活”的今天，人类重视太阳能的利用，故A正确；
B、卫星导航在传递信息过程中主要依靠电磁波，故B正确；
C、超导体的电阻为零，不会放热，所以电能无法转化为内能，所有利用电流热效应工作的电器设备都不能用超导材料制作．故超导材料不能应用于电饭锅，故C错误；
D、光纤具有抗干扰、信号衰减小的特点，适用于远距离、大容量信息传输，故D正确；
故选C．
【分析】本题考查了学生对能源、信息和新材料的认识，属于基础性的常识，据课本所学的知识逐项分析即可判断．
5．【答案】A
【知识点】光的反射；光的折射现象及其应用
【解析】【解答】在观察水边风景照片，总发现景物的“倒影”比本身暗一些，是因为光一部分反射到空气中，一部分折射入水中，选项A正确，选项BCD错误；故选A。
【分析】注意光照在水面上时同时发生反射和折射。
6．【答案】A
【知识点】光的直线传播及其应用
【解析】【解答】皮影戏原理是光在同种均匀介质中沿直线传播；
A．运动员的影子属光在同种均匀介质中沿直线传播，A符合题意；
B．五环之光在冰块里偏折属光的折射现象，B不符合题意；
C．雨后彩虹是光的色散，属光的折射现象，C不符合题意；
D．大跳台在水中的倒影是平面镜成像，属光的反射现象，D不符合题意。
故答案为：A。
【分析】影子和皮影戏原理是光在同种均匀介质中沿直线传播。
7．【答案】B
【知识点】插座的构造与工作方式
【解析】【解答】当把接线板的插头接上电源，指示灯不亮；闭合开关后指示灯才亮， B符合题意。
故答案为：B
【分析】在家庭电路中，灯泡与开关是串联的，插座左空接零线，右孔接火线，上孔接地线。
8．【答案】C
【知识点】串、并联电路的设计；滑动变阻器的原理及其使用；通电螺线管的磁场
【解析】【分析】分析题中图，根据右手螺旋定则得出通电螺线管的上端为N极，
将AC或AD接入电路，当滑片P向右端移动时，连入的电阻变大，电路中电流变小，通电螺线管的磁性减弱，磁极间的吸引力变小，使得弹簧测力计的示数变小．
故选C
【点评】本题是有关通电螺线管和滑动变阻器的小综合题，本题关键：一是通电螺线管N、S极的判断，二是知道滑动变阻器的变阻原理和正确使用方法。
9．【答案】A
【知识点】串、并联电路的设计
【解析】【解答】解：A、由电路图可知，加热时饮水机的红灯亮绿灯灭，保温时绿灯亮红灯灭，且加热时的电阻小于保温时的电阻，符合题意，故A正确；
B、由电路图可知，加热时红灯亮绿灯灭，但温控开关S自动切换时，电路中无加热管起不到保温作用，不符合题意，故B不正确；
C、由电路图可知，无论加热时还是保温时绿灯均发光，不符合题意，故C不正确；
D、由电路图可知，加热时绿灯亮红灯灭，不符合题意，故D不正确．
故选：A．
【分析】由题意可知，两灯泡独立工作、互不影响即为并联，根据P= U2R可知，加热时电路中的电阻小于保温时电路中的电阻，据此进行解答．
10．【答案】B
【知识点】功的计算及应用
【解析】【解答】小球在下滑时，如果忽略各种阻力，即只有重力势能和动能之间的转化，此时机械能守恒，重力势能全部转化为动能；小球在顶端具有相同的重力势能，下滑到底部时具有相同的动能，两球的速度相等；小球下落的高度相同，由W=Gh可得，重力对两球做功相等．综上所述，此题中说法错误的是选项B故选B
【分析】在只有动能和势能之间的转化时，机械能的总量保持不变，即机械能守恒．物体的重力势能减少多少，动能就增加多少．
11．【答案】B
【知识点】热量的计算
【解析】【解答】甲、乙两种物质吸收的热量之比为：Q甲Q乙＝c甲m甲Δtc乙m乙Δt＝c甲m甲c乙m乙=c甲c乙×m甲m乙＝25×32＝3：5。
故答案为：B。
【分析】根据热量公式Q吸＝cmΔt分别列出两种物质吸收热量的表达式，再根据题目中提供的比值代入数据进行计算即可。
12．【答案】D
【知识点】欧姆定律及其应用；电功率的计算
【解析】【解答】解：A、由图象可知，通过A的电流与两端的电压成正比，则A是定值电阻；
由图象可知，A两端的电压为2V时，通过的电流依次为0.4A，
由I＝ UR 可得：
RA＝ UAIA ＝ 2V0.4A ＝5Ω，A符合题意；
B、由图象可知，B两端的电压为1V、2.5V、3V时，通过的电流依次为0.1A、0.4A、0.6A，
由I＝ UR 可得R＝ UI 可知，乙对应的电阻依次为10Ω、6.25Ω、5Ω，
由于通过电阻的电流越大时元件的温度升高，所以，元件B的电阻随温度的升高而减小，B符合题意；
C、并联在电压为1V的电路中时，因并联电路中各支路两端的电压相等，
所以，它们两端的电压UA′＝UB′＝U′＝1V，
由图象可知，IA＝0.2A，IB＝0.1A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流：
I′＝IA+IB＝0.2A+0.1A＝0.3A，
电路的总功率：
P′＝U′I′＝1V×0.3A＝0.3W，C符合题意；
D、把它们串联在4.5V电路中时，由于串联电路的电流处处相等，则由图象可知，电路I″＝0.2A时，A两端的电压UA″＝2V，B两端的电压UB″＝2.5V时符合，
所以，PB＝″UB″IB″＝2.5V×0.2A＝0.5W，D不符合题意。
故答案为：D
【分析】AB、根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与两端两端的电压成正比，据此分析图象甲乙电阻的变化；由图象可知A的电压和对应的电流值，根据欧姆定律即可求出电阻；
C、元件A、B并联在电压为1V的电路中时，它们两端的电压相等，根据图象读出通过它们的电流，根据并联电路的电流特点求出干路电流，利用P＝UI求出电路的总功率；
D、元件A、B串联在电压为4.5V的电路中时，通过它们的电流相等，电源的电压等于两电阻两端的电压之和，根据图象读出符合题意的电流和电压，根据欧姆定律求出它们的阻值之比。
13．【答案】卢瑟福；异种；得到；验电器；长度
【知识点】长度及其测量；两种电荷；验电器的原理及使用；原子结构
【解析】【解答】卢瑟福根据α粒子散射实验提出了原子的核式结构模型。
当气球和头发相互摩擦时，由于两种物质的原子核对核外电子的束缚本领不同，在摩擦的过程中头发和气球会带上不同的电荷，由于异种电荷相互吸引，所以头发会随着气球飞起来。
头发所带的电荷为负电荷，则头发得到电子。
物理实验室用验电器检验物体是否带电，是根据同种电荷相互排斥的原理。
光年，就是光在一年内传播的距离，是长度单位。
【分析】物质是由原子或分子组成，原子由原子核和核外电子组成，原子模型与太阳系模型比较相似;验电器的两个金属薄片带同种电荷，同种电荷相互排斥为验电器的工作原理，电荷量越多，张角越大;材料对电荷的束缚能力越强，越容易得到电子带负电，材料对电荷的束缚能力越弱，越容易失去电子带正电;光年为光传播一年的距离，是长度单位。
14．【答案】液化；放热
【知识点】液化及液化放热
【解析】【解答】人对眼镜“哈气”时，水蒸气在眼镜上液化，液化是放热过程。
故答案为：液化；放热。
【分析】水蒸气遇冷会变为小水滴，是液化现象。
15．【答案】6：5；3：1；5
【知识点】密度的应用与物质鉴别
【解析】【解答】解：
（1）由ρ=mv得m=ρV，
甲、乙两个物体，它们的密度之比是3：1，体积之比是2：5，
甲、乙两物体质量之比：
m甲：m乙==6：5；
（2）密度是物体的一种特性，其大小跟物体本身的体积和质量无关，剩余甲、乙物体的密度之比仍为3：1．
（3）由ρ=mv得54g铝的体积为：
V铝==20cm3，
空心部分体积：
V空=V盒﹣V铝=25cm3﹣20cm3=5cm3
故答案为：6：5；3：1；5．
【分析】（1）知道两物体的密度之比、体积之比，利用密度公式求物体的质量之比；
（2）密度是物体的一种特性，它的大小等于质量与体积的比值，但是，密度跟物体本身的体积和质量无关；
（3）已知铝盒的质量，根据密度公式变形V=mρ求出实际铝的体积，用铝制空心盒的体积减去铝的体积就是空心部分的体积．
16．【答案】直线传播；光的反射；
【知识点】光的直线传播及其应用；光的反射；平面镜成像的相关作图
【解析】【解答】日食的形成是光沿直线传播的原因，从水中看日食现象，看到的是水中的虚像，利用了光的反射，根据平面镜成像特点画图为。
故答案为：直线传播；光的反射；。
【分析】日食的形成是光沿直线传播，平面镜成像是光的反射现象，根据物体和平面镜对对称点画出物体的像。
17．【答案】=；=
【知识点】压强大小比较
【解析】【解答】两种情况下，零件对展示台面的压力都等于零件的重力，那么F1=F2；零件和展示台面的接触面积都等于展示台的底面积，根据公式p=FS可知，两种情况下零件对展示台面的压强相等，即p1=p2。
故答案为：＝；＝
【分析】（1）水平面上，物体对地面的压力等于物体的重力，即F=G；
（2）根据公式p=FS可知，当压力相等时，受力面积越大，压强越小。
18．【答案】热效应；1.2×105；2000；70%
【知识点】热量的计算；电能表参数的理解；电功率的计算
【解析】【解答】解：（1）电热器是利用电流的热效应来工作的；（2）因600r/（kW•h）表示电路中每消耗1kW•h的电能，电能表的转盘转600r，
所以，该电水壶这段时间内产生的热量：Q＝W＝ 20600 kW•h＝ 20600 ×3.6×106J＝1.2×105J，
该电水壶的电功率：P＝ Wt ＝ 1.2×105J60s ＝2000W；（3）水吸收的热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×2kg×10℃＝8.4×104J，
该电水壶的烧水效率：η＝ Q吸W ×100%＝ 8.4×104J1.2×105J ×100%＝70%。
故答案为：热效应；1.2×105；2000；70%。
【分析】利用水的比热容、质量和温度差计算吸收的热量，利用消耗的电能和时间的比值计算电功率，吸收的热量和消耗的总能量的比值计算热效率。
19．【答案】磁性，吸引衔铁；S；降低．
【知识点】电磁铁的其他应用
【解析】【解答】温度自动报警器的原理：当温度升高时，玻璃泡中的水银膨胀，水银柱上升，当升高到警戒温度即金属丝下端对应的温度时，控制电路接通，电磁铁有磁性，吸引衔铁，从而使工作电路接通报警．要使金属丝的下端向下调整，则报警温度会降低；
由电路可知电磁铁中的电流是从左端流入，右端流出，利用安培定则可以确定，电磁铁的a端为S极．
故答案为：磁性，吸引衔铁；S；降低．
【分析】温度自动报警器是由于温度计所在的环境温度的变化导致了控制电路的接通，从而实现了自动控制．
电磁铁的N、S极可以利用安培定则来确定；将金属丝向下调整，报警温度降低．
20．【答案】（1）2.2；200；0.4
（2）8×104
【知识点】重力及其大小的计算
【解析】【解答】（1）②杯子装满水时水的重力： G水=G−G杯=2.2N−0.2N=2N ，
∵ρ=mV ，且 G=mg，∴杯内水的体积： V水=m水ρ水=G水ρ水g=2N1.0×103kg/m3×10N/kg=2×10−4m3=200cm3 ，∵杯子的容积一定，∴杯中雪的样品体积： V雪=V水=200cm3 ；②杯子装满雪时雪的重力： G雪=G'−G杯=1.0N−0.2N=0.8N ，雪的样品密度 ρ雪=m雪V雪=G雪V雪g=0.8N2×10−4m3×10N/kg=0.4×103kg/m3 ；（2）屋顶雪的体积： V=100m2×0.2m=20m3 ，屋顶雪的重力： G总=m总g=ρ雪Vg=0.4×103kg/m3×20m3×10N/kg=8×104N ．
故答案为：(1). 2.2 200 0.4 (2) 8×104
【分析】（1）②根据测力计的分度值和指针位置读出水和杯子的重力；雪的样品体积等于水的体积，要根据上一问计算出水的重力，然后可求得水的体积，计算出水的体积即为杯子的容积；
③根据“将杯子装满雪，用测力计测出总重1N”可求得雪的重力，然后可知其质量，最后用ρ=mV求得雪的密度；
（2）首先计算屋顶雪的体积，然后乘以密度再乘以g就可计算出屋顶雪的总重力
21．【答案】无；有；从零增大；变小
【知识点】导体与绝缘体；影响电阻大小的因素
【解析】【解答】玻璃本来是绝缘体，当玻璃接入电路时，电路中没有电流，所以电流表甲无示数；因为灯丝是导体，所以开关闭合电流表乙有示数；当对玻璃加热后，玻璃的导电性能会发生改变，变成导体，也就是说此时电路中会通过电流，所以电流表甲的示数从零增大；当对灯丝加热时，温度升高，灯丝电阻增大，所以电流变小，故电流表乙数变小。
故答案为：无；有；从零增大；变小
【分析】本题考查学生如何理解导体和绝缘体。其中难点在于当对玻璃加热后，玻璃的导电性能会发生改变，变成导体。当对灯丝加热时，温度升高，灯丝电阻增大。
22．【答案】（1）解：如图所示：
（2）解：如图所示：
（3）解：如图所示：
【知识点】透镜的光路图；压力及重力与压力的区别；通电螺线管的极性和电流方向的判断
【解析】【解答】（1）重力的方向始终竖直向下，作用点在物块上；物块相对于斜面向上运动，物块受到沿斜面向下的摩擦力。物块对斜面压力作用点在斜面上，方向垂直于斜面向下。如图所示：
（2）平行于凹透镜主光轴的光经凹透镜折射后，折射光线的反向延长线过透镜焦点，如图所示：
（3）根据小磁针的N、S极判断出螺线管的右侧为S极，左侧为N极，在根据右手定则判断出电流流向，从而确定电源的正负极，如图所示：
【分析】(1)作力的示意图的方法：找作用点、画线段、标箭头，写字母。关键要知道各力的方向：重力方向总是竖直向下、摩檫力方向总是阻碍物体相对运动、压力方向垂直并指向被压物体；
（2）平行主光轴的光线经过透镜后一定过焦点；
（3）先由小磁针的南北极，运用“同名磁极相排斥，异名磁极相吸引”判断通电螺线管的南北极，然后运用右手螺旋定则判断通电导线导线中的电流方向。
23．【答案】①水对集热管内底部的压强：
p=ρgh=1.0×103kg/m3×10N/kg×1.5m=1.5×104Pa；
②当储水箱中的水吸收的热量为2.52×107J时，
由Q吸=cm△t可得，水升高的温度：
△t= Q吸cm = 2.52×107J4.2×103J/(kg•οC)×120kg =50℃；
③太阳能辐射到集热管上的功：
W=Pt=3.5×103W×5×3600s=6.3×107J，
电动汽车受到的阻力：
f=0.02G=0.02mg=0.02×500kg×10N/kg=100N，
该汽车克服阻力做功的功率：
P′=fv=100kg× 363.6 m/s=1000W，
电动汽车匀速行驶的时间：
t′= WP' = 6.3×107J1000W =6.3×104s=17.5h．
答：①水对集热管内底部的压强为1.5×104Pa；②当储水箱中的水吸收的热量为2.52×107J时，水升高的温度为50℃；③可供该电动汽车以36km/h的速度匀速行驶17.5h．
【知识点】热量的计算；液体压强的计算；功的计算及应用
【解析】【分析】①知道集热管内底部到储水箱中水面的高度，根据p=ρgh求出水对集热管内底部的压强；②知道水的质量和吸热的热量以及比热容，根据Q吸=cm△t求出水升高的温度；③根据W=Pt求出太阳能辐射到集热管上的功，根据f=0.02G=0.02mg求出电动车受到的阻力，根据P= Wt = Fst =Fv求出克服阻力做功的功率，根据P= Wt 求出可供该电动汽车以36km/h的速度匀速行驶的时间．
24．【答案】（1）解：由电路图可知，当S1闭合，S2断开时，两电阻串联，电路中的总电阻最大，由P＝UI＝ U2R 可知电路的总功率最小，处于保温状态； 根据P＝UI知， 此时电路中的电流：I保温＝ P保温U ＝ 44W220V ＝0.2A 答：保温；此时电路中的电流是0.2A。
（2）解：根据ρ＝ mV 知，
水的质量 m＝ρV＝1.0×103kg/m3×10﹣3m3＝1.0kg，
水吸收的热量为Q吸＝cm△t＝4.2×103J/（kg•℃）×1.0kg×（90℃﹣20℃）＝2.94×105J
答：水吸收的热量是2.94×105J。
（3）解：因为η＝ Q吸W电 ，
所以消耗的电能为：W电＝ Q吸η ＝ 2.94×105J80% ＝3.675×105J，
因为P＝ wt ，
所以加热所需时间为t＝ WP ＝ 3.675×105J400W ＝918.75s
答：将热水箱中的水从20℃加热到90℃的时间为918.75秒。
【知识点】热量的计算；机械效率的计算；电功率的计算
【解析】【分析】（1）结合电路图，理清开关处于不同状态时依据的连接方式， 由P＝UI＝ U2R 可知 对应的状态，根据P=UI求出此时电路中的电流.
（2）利用 ρ＝ mV 得到水的质量，再利用公式 Q吸＝cm△t 得到水吸收的热量.
（3）利用 η＝ Q吸W电 得到消耗的电能，再利用公式 P＝ Wt 得到用电时间.
25．【答案】（1）会；不会
（2）不会；会
（3）闭合；切割磁感线
（4）机械
【知识点】探究电磁感应现象的实验
【解析】【解答】解；（1）将细导线悬挂的导体放入蹄形磁体中，闭合开关，没有切割磁感线，电流计指针不偏转；让导体在蹄形磁体中左右运动，导体切割磁感线，有感应电流产生，电流计指针会偏转；
断开开关，让导体在蹄形磁体中左右运动，虽然导体切割磁感线，但由于开关断开，电路没有电流，电流计指针不会偏转；（2）将细导线悬挂的导体放入蹄形磁体中，闭合开关，让导体在蹄形磁体中竖直上下运动，导体没有切割磁感线，没有感应电流产生，电流计指针不会偏转；
闭合开关，让导体在蹄形磁体中斜向上或斜向下运动，导体做切割磁感线运动，有感应电流产生，电流计指针会偏转；（3）综合（1）（2）中的实验现象可知，导体在磁场中运动产生电流的条件是：导体必须是闭合电路的一部分，且一定要做切割磁感线的运动；（4）此实验中消耗了机械能，获得了电能，是将机械能转化为电能的过程．
故答案为：（1）会；不会；（2）不会；会；（3）闭合；切割磁感线；（4）机械．
【分析】（1）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象；（2）产生感应电流的条件：闭合电路的部分导体在磁场中做切割磁感线运动；（3）电磁感应是机械能转化为电能．
26．【答案】（1）大于
（2）断开；没断
（3）大；B
（4）电压
【知识点】家庭电路的故障分析
【解析】【解答】：（1）将额定电压为12V的小射灯直接接入家庭电路（电压为220V），将被烧坏；（2）为防止甲图中的电源烧坏检验灯，检测时要将甲图中的开关断开；若导线的两个接头之间的电路连通时，就能使小灯泡亮，说明检测导线没断；（3）由表中数据看出，灯两端的电压越高、灯丝的电阻越大，而灯两端的电压越高、实际电功率越大，灯越亮、温度越高，可见灯丝温度越高，灯丝电阻越大；由表中第四列数据，设此时连入的电阻为R，
∵U=UL+UR，
即：4V=1V+0.2A×R，
∴滑动变阻器连入电路的电阻为15Ω，
由表中数据看出，电路中的最小电流为0.2A，A不符合要求，故只有B符合要求；（4）将滑动变阻器的滑片调到适当位置固定不动，金属丝温度升高，金属丝的电阻变大，金属丝分压变大，电压表的示数变大，电路中的电流会变小，电流表的示数变小，若要满足温度升高时测温装置的示数变大，应选电压表．
故答案为：（1）大于；（2）断开，没断；（3）大，B；（4）电压．
【分析】灵活运用欧姆定律、串联电路的电压特点，学会用检测灯判断开路点（检测时要将甲图中的开关断开，当导线的两个接头之间的电路连通时，就能使小灯泡亮，当导线的两个接头之间是开路时，小灯泡就不会亮）.
27．【答案】（1）10
（2）80；不会
（3）小于
（4）粗细
【知识点】凸透镜成像规律及其探究实验
【解析】【解答】（1）根据表格，高为4cm的物体成的像为4cm时，像和物体等大，物体在凸透镜的二倍焦距点，此时的物距为20cm，则焦距为10cm；（2）根据表格，当物距为30cm时，像距为15cm，当物距为15cm时，像距为30cm，此时光屏在80cm处，若手指接触光屏，光屏上没有手指的像；（3）当物体在0刻度线时，物距比第一次更远，所成的像更小，小于2cm；（4）根据图像，透过水瓶看铅笔时，水瓶的左右相当于凸透镜，但上下的变化不明显，所以粗细变化不明显。
【分析】（1）当物体在凸透镜的二倍焦距点时，成等大的实像；
（2）根据物距的范围判断像距范围，当物体在凸透镜上时，光屏上没有像；
（3）当物体远离凸透镜时，像变小；
（4）当物体距离凸透镜的远近变化时，像会发生变化。
28．【答案】（1）由下而上
（2）甲、乙；燃料燃尽后的水温；1.2×106
（3）偏小；有热损失
（4）甲丙；加热相同时间，比较升高的温度或升高相同温度，比较加热时间
【知识点】燃料的热值；比较不同物质吸热的情况实验
【解析】【解答】（1）图中，先安装燃具，再安装铁圈，可保证铁圈上的容器在燃具的外焰上加热，将温度计挂在横杆上再固定，可避免温度计的玻璃泡碰到容器底或壁，所以应向下而上进行安装。
（2）要比较不同燃料的热值，除了燃料的种类不同外，其它因素都相同，所以应选择甲、乙两图进行实验。
在实验中，通过燃料燃烧前及完全燃烧后水的温度变化来确定燃料燃烧放出热量的多少，所以在表格中应记录燃料燃烧前或完全燃烧后水的温度，所以表格中尚需记录数据是燃料完全燃烧后的水温。
由表格数据知，10kg的酒精放出的热量完全被水吸收，所以有mq=c水m水(t-t0)
即0.01kg×2.4×106J/kg=c水m水×(35-15)℃
10g碎纸片完全燃烧放出的热量与水吸收的热量相同，且两次加热的水的质量相同，所以0.01kg×q纸=c水m水×(25-15)℃
解以上两式得，碎纸片的热值q纸=1.2×106J/kg
（3）在计算热值时，认为燃料燃烧放出的热量等于水吸收的热量，但实际上，燃料燃烧放出的热量有损失，并没有完全被水吸收，则水吸收的热量小于燃料燃烧放出的热量，而其它量为准确值，据Q放=mq知，求得的热值偏小。
（4）要比较不同物质的比热容，应用燃烧相同的燃料给初温及质量相同的不同种类的物质加热相同的时间，比较物质升高的温度。所以应选择甲、丙进行实验。
【分析】（1）安装实验仪器一般按照先下后上，先左后右的顺序安装。
（2）比较燃料的热值，应控制燃料不同而液体相同，实验通过被加热的液体升高温度的多少判断燃料放出热量的多少，比较比热容应控制燃料相同而液体不同；实验中需要测量液体的温度的变化；通过水温度的变化值得出水吸热的大小关系，也就知道燃烧酒精和碎纸片放出热量的关系，又知道燃烧的质量相同，据此得出热值关系，求出碎纸片的热值。
（3）根据Q=cm△t计算水吸收的热量；酒精燃烧释放的热量没有被水完全吸收，酒精可能没有完全燃烧，据此分析燃烧值的测量值与真实值间的关系。
（4）为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量相同；加热相同的时间，则液体吸收的热量相同，通过温度计的示数高低比较比热容的大小。
29．【答案】（1）阻力的大小；让小车从相同斜面同一高度由静止滑下
（2）越长；不受阻力作用，将永远运动下去
（3）非平衡力
（4）将小车翻转过来（即轮朝上），用弹簧测力计分别拉着小车在不同表面上做匀速直线运动，读出弹簧测力计的示数并进行比较.
【知识点】牛顿第一定律；物体运动状态的变化；阻力对物体运动影响的探究实验
【解析】【解答】（1）让同一小车运动多次后，发现小车在不同的水平面上运动的距离跟初速度及阻力的大小有关；该实验要比较的是小车在阻力不同的路面上滑行的距离，这样就要求我们控制变量：初速度，而从同一高度滑下，可以保证每次到达水平面的速度相同；
（2）由图甲可知，小车受到的阻力越小，小车运动的路程越长，在此基础上，可以推理出的结论是 小车若不受阻力作用，将永远运动下去；
（3）实验中，运动的小车在木板上最终停下来，是因为小车在水平方向上受非平衡力；
（4）将小车翻转过来（即轮朝上），用弹簧测力计分别拉着小车在不同表面上做匀速直线运动，读出弹簧测力计的示数并进行比较.
故答案为：（1）阻力的大小；让小车从相同斜面同一高度由静止滑下（2）越长；不受阻力作用，将永远运动下去（3）非平衡力（4）将小车翻转过来（即轮朝上），用弹簧测力计分别拉着小车在不同表面上做匀速直线运动，读出弹簧测力计的示数并进行比较.
【分析】本题考查了阻力对物体运动状态的影响，小车从斜面同一高度滑下，目的是使小车到达水平面时具有相同的速度；实验表明，力是改变物体运动状态的原因，不是维持物体运动的原因.
30．【答案】（1）
（2）最大阻值；短路
（3）0.24；10
（4）b端；RX=I2R0I1−I2
【知识点】电路故障的判断；伏安法测电阻的探究实验
【解析】【解答】（1）图甲中还未连入的元件有电流表和滑动变阻器，电流表和滑动变阻器都应串联在电路中，按照“一上一下”，并结合要求：滑动变阻器滑片右滑．电路中的电流增大，导线不允许交叉，所以将电流表的负接线柱与滑动变阻器右下接线柱相连，如图：；
（2）为了保护电路，闭合开关前应将滑动变阻器的滑片移到最大阻值处；闭合开关，电流表指针明显偏转，说明电路中有电流，没有断路，而电压表几乎无示数，说明与电压表并联部分电路的电阻几乎为零，从而可判断出现的故障可能是Rx短路；
（3）由图乙知，电流表所选量程是0∼0.6A，分度值是0.02A，所以电流表读数为0.24A；已知电压表示数Ux=2.4V，电流表示数Ix=0.24A，所以未知电阻Rx的阻值为：Rx=UxIx=Ω ；
（4）由图丙可知， 闭合开关S，将滑动变阻器的滑片P移到a端时，滑动变阻器接入最大值，且与Rx并联，此时电流表测干路电流，其示数I1即是电路中总电流；再将滑动变阻器的滑片P移到b端，让Rx被短路，此时电流表示数I2即是通过滑动变阻器的电流，因为滑动变阻器最大阻值为R0，所以滑动变阻器两端电压，即电源两端电压为I2R0；滑片P在a端时通过Rx的电流为I1-I2，则未知电阻Rx的阻值为Rx=I2R0I1−I2 。
故答案为：（1）；（2）最大阻值；短路；（3）0.24；10；（4）b端；I2R0I1−I2。
【分析】（1）图甲中还未连入的元件有电流表和滑动变阻器，电流表和滑动变阻器都应串联在电路中，按照“一上一下”，并结合题中要求：滑动变阻器滑片右滑．电路中的电流增大，导线不允许交叉，将电流表和滑动变阻器连入电路；
（2）为了保护电路，闭合开关前应将滑动变阻器的滑片移到最大阻值处；闭合开关，电流表指针明显偏转，说明电路中有电流，没有断路，而电压表几乎无示数，说明与电压表并联部分电路的电阻几乎为零，从而可判断电路的故障；
（3）观察图乙，根据电流表所选量程和分度值，即可正确读出电流值；根据电压表示数和电流表示数，利用公式R=UI，即可求出未知电阻Rx的阻值；
（4）由图丙可知， 闭合开关S，将滑动变阻器的滑片P移到a端时，滑动变阻器接入最大值，且与Rx并联，此时电流表测干路电流，其示数I1即是电路中总电流；再将滑动变阻器的滑片P移到b端，让Rx被短路，此时电流表示数I2即是通过滑动变阻器的电流，再结合滑动变阻器最大阻值为R0，求出滑动变阻器两端电压，即电源两端电压，求出滑片P在a端时通过Rx的电流，再利用欧姆定律可求出未知电阻Rx的阻值。A．运动员的影子
B．五环之光在冰块里偏折
C．雨后彩虹
D．大跳台在水中的倒影
水桶容量
20L
热水箱容量
1L
额定电压
220V
加热功率
400W
保温功率
44W
燃料
加热前的水温/℃
①
燃料的热值J/kg
10g酒精
15
35
2.4×106
10g碎纸片
15
25
相关试卷
2023年江苏省泰州市中考物理模拟训练卷10（解析版）： 这是一份2023年江苏省泰州市中考物理模拟训练卷10（解析版），共24页。试卷主要包含了单选题，填空题，作图题，计算题，实验探究题等内容，欢迎下载使用。
2023年江苏省泰州市中考物理模拟训练卷12（解析版）： 这是一份2023年江苏省泰州市中考物理模拟训练卷12（解析版），共25页。试卷主要包含了单选题，填空题，解答题，实验探究题等内容，欢迎下载使用。
2023年江苏省泰州市中考物理模拟训练卷13（解析版）： 这是一份2023年江苏省泰州市中考物理模拟训练卷13（解析版），共24页。试卷主要包含了单选题，填空题，作图题，计算题，实验探究题等内容，欢迎下载使用。
