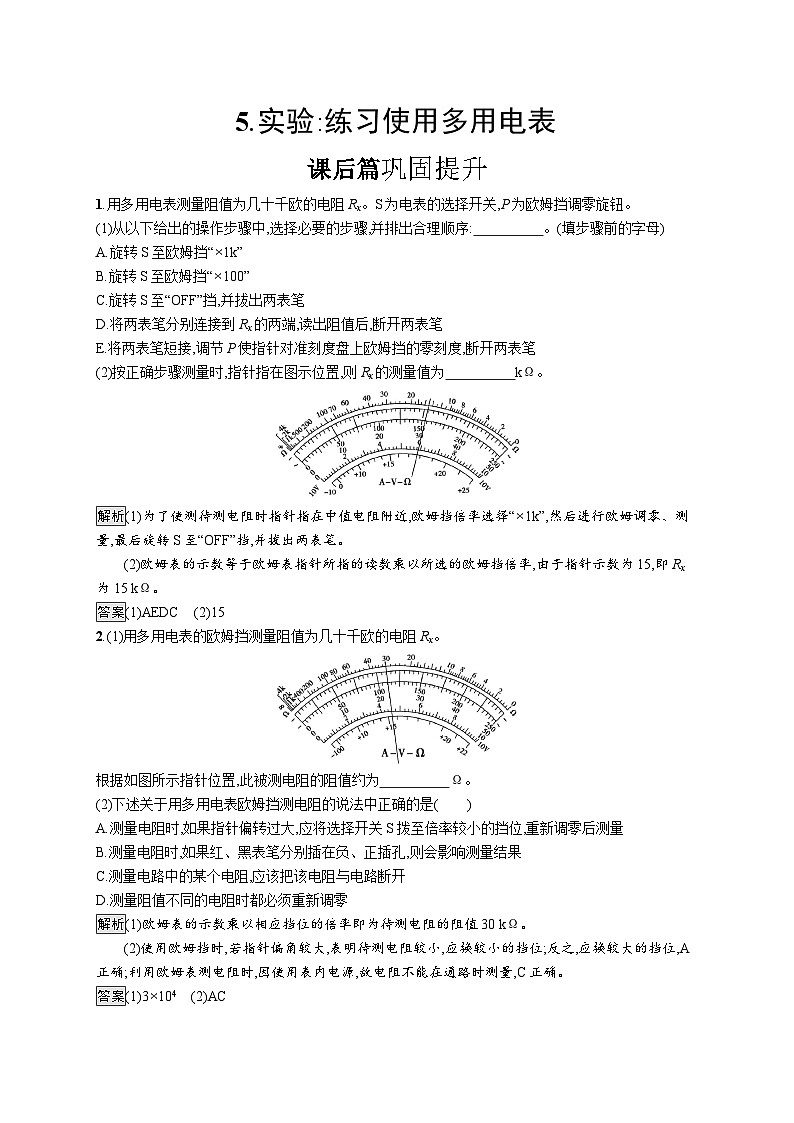

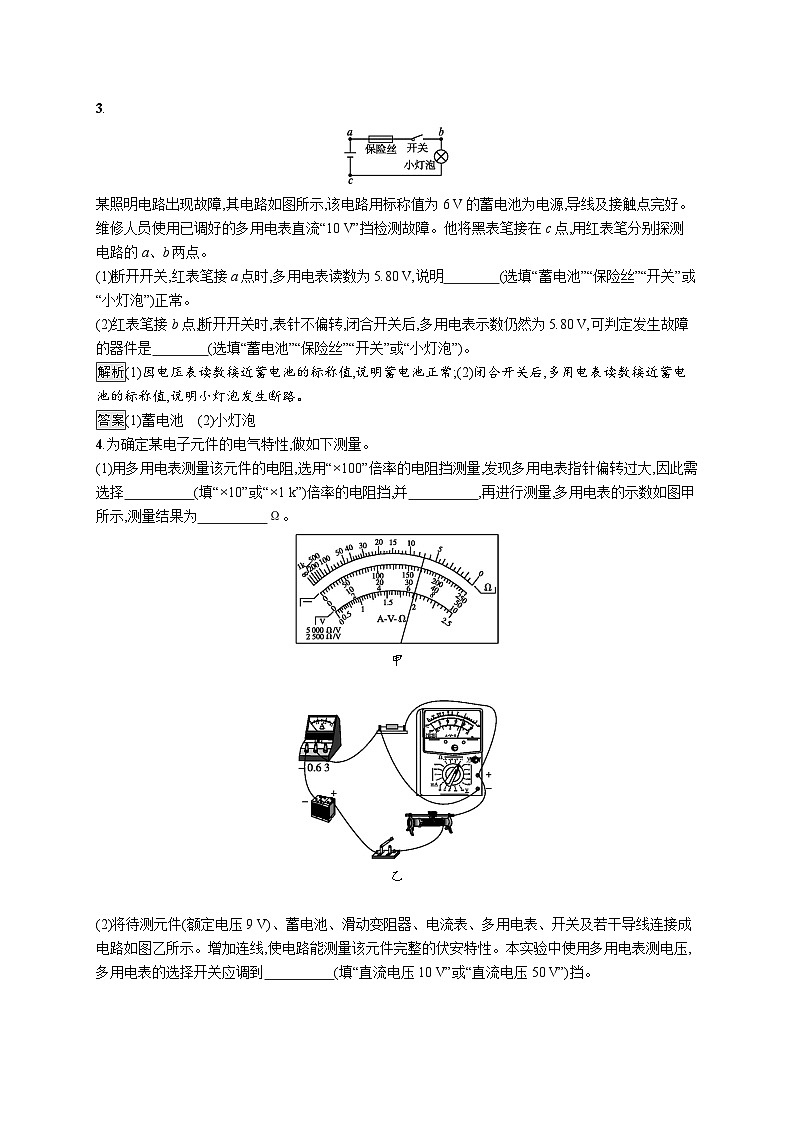

5.实验:练习使用多用电表课后篇巩固提升1.用多用电表测量阻值为几十千欧的电阻Rx。S为电表的选择开关,P为欧姆挡调零旋钮。(1)从以下给出的操作步骤中,选择必要的步骤,并排出合理顺序:　　　　　。(填步骤前的字母) A.旋转S至欧姆挡“×1k”B.旋转S至欧姆挡“×100”C.旋转S至“OFF”挡,并拔出两表笔D.将两表笔分别连接到Rx的两端,读出阻值后,断开两表笔E.将两表笔短接,调节P使指针对准刻度盘上欧姆挡的零刻度,断开两表笔(2)按正确步骤测量时,指针指在图示位置,则Rx的测量值为　　　　　kΩ。 解析(1)为了使测待测电阻时指针指在中值电阻附近,欧姆挡倍率选择“×1k”,然后进行欧姆调零、测量,最后旋转S至“OFF”挡,并拔出两表笔。(2)欧姆表的示数等于欧姆表指针所指的读数乘以所选的欧姆挡倍率,由于指针示数为15,即Rx为15 kΩ。答案(1)AEDC　(2)152.(1)用多用电表的欧姆挡测量阻值为几十千欧的电阻Rx。根据如图所示指针位置,此被测电阻的阻值约为　　　　　Ω。 (2)下述关于用多用电表欧姆挡测电阻的说法中正确的是(　　)A.测量电阻时,如果指针偏转过大,应将选择开关S拨至倍率较小的挡位,重新调零后测量B.测量电阻时,如果红、黑表笔分别插在负、正插孔,则会影响测量结果C.测量电路中的某个电阻,应该把该电阻与电路断开D.测量阻值不同的电阻时都必须重新调零解析(1)欧姆表的示数乘以相应挡位的倍率即为待测电阻的阻值30 kΩ。(2)使用欧姆挡时,若指针偏角较大,表明待测电阻较小,应换较小的挡位;反之,应换较大的挡位,A正确;利用欧姆表测电阻时,因使用表内电源,故电阻不能在通路时测量,C正确。答案(1)3×104　(2)AC3.某照明电路出现故障,其电路如图所示,该电路用标称值为6 V的蓄电池为电源,导线及接触点完好。维修人员使用已调好的多用电表直流“10 V”挡检测故障。他将黑表笔接在c点,用红表笔分别探测电路的a、b两点。(1)断开开关,红表笔接a点时,多用电表读数为5.80 V,说明　　　　(选填“蓄电池”“保险丝”“开关”或“小灯泡”)正常。 (2)红表笔接b点,断开开关时,表针不偏转,闭合开关后,多用电表示数仍然为5.80 V,可判定发生故障的器件是　　　　(选填“蓄电池”“保险丝”“开关”或“小灯泡”)。 解析(1)因电压表读数接近蓄电池的标称值,说明蓄电池正常;(2)闭合开关后,多用电表读数接近蓄电池的标称值,说明小灯泡发生断路。答案(1)蓄电池　(2)小灯泡4.为确定某电子元件的电气特性,做如下测量。(1)用多用电表测量该元件的电阻,选用“×100”倍率的电阻挡测量,发现多用电表指针偏转过大,因此需选择　　　　　(填“×10”或“×1 k”)倍率的电阻挡,并　　　　　,再进行测量,多用电表的示数如图甲所示,测量结果为　　　　　Ω。 甲乙(2)将待测元件(额定电压9 V)、蓄电池、滑动变阻器、电流表、多用电表、开关及若干导线连接成电路如图乙所示。增加连线,使电路能测量该元件完整的伏安特性。本实验中使用多用电表测电压,多用电表的选择开关应调到　　　　　(填“直流电压10 V”或“直流电压50 V”)挡。 解析(1)用多用电表测量该元件的电阻,选用“×100”倍率的电阻挡测量,多用电表指针偏转过大,说明电阻较小,因此需选择“×10”倍率的电阻挡,并重新欧姆调零后,再进行测量,测量结果为70 Ω。(2)要测量该元件完整的伏安特性,必须连接成分压电路,如图所示。本实验中使用多用电表测电压,该元件的额定电压为9 V,故多用电表的选择开关应调到直流电压10 V挡。答案(1)×10　重新欧姆调零　70(2)见解析图　直流电压10 V5.(1)参考多用电表面板完成下列填空:用多用电表测直流电流时,应把选择开关旋至标有　　　　　处,并把多用电表　　　　　联接到被测电路中;若测直流电压时,应把选择开关旋至标有　　　　　处,并把多用电表与被测电路　　　　　联。测直流电压和电流时,都必须把红表笔接在电势　　　　　处,即电流从　　　　　表笔流进多用电表。 (2)如图为一正在测量中的多用电表表盘。①如果是用“×10”挡测量电阻,则读数为　　　 Ω。 ②如果是用直流10 mA挡测量电流,则读数为　　　　　mA。 ③如果是用直流5 V挡测量电压,则读数为　　　　　V。 解析(1)用多用电表测直流电流时,选择开关应置于标有“mA”处,且把电表串联接入被测电路中;测电压时,把选择开关置于标有“V”处,且并联于被测电路两端,因红表笔与表头正接线柱相连,黑表笔与表头负接线柱相连,因此测直流电压和直流电流时,都必须把红表笔接在电势高处,即电流从红表笔进入多用电表。(2)用多用电表测电流或电压时,只需要根据旋钮所指示的量程看相对应的刻度线,根据读数规则(一般估读到百分位),直接读出指示的读数即可,而欧姆表的刻度指示数乘以旋钮指示的挡位倍率,才是电阻的测量值。①因为选的是“×10”挡,所以读数为6.0×10 Ω=60.0 Ω。②因为用直流10 mA挡测电流,所以对应的读数为7.2 mA(注意从直流刻度区读)。③用直流5 V挡测时,电压为3.60 V。答案(1)mA　串　V　并　高　红　(2)①60.0　②7.2　③3.60
