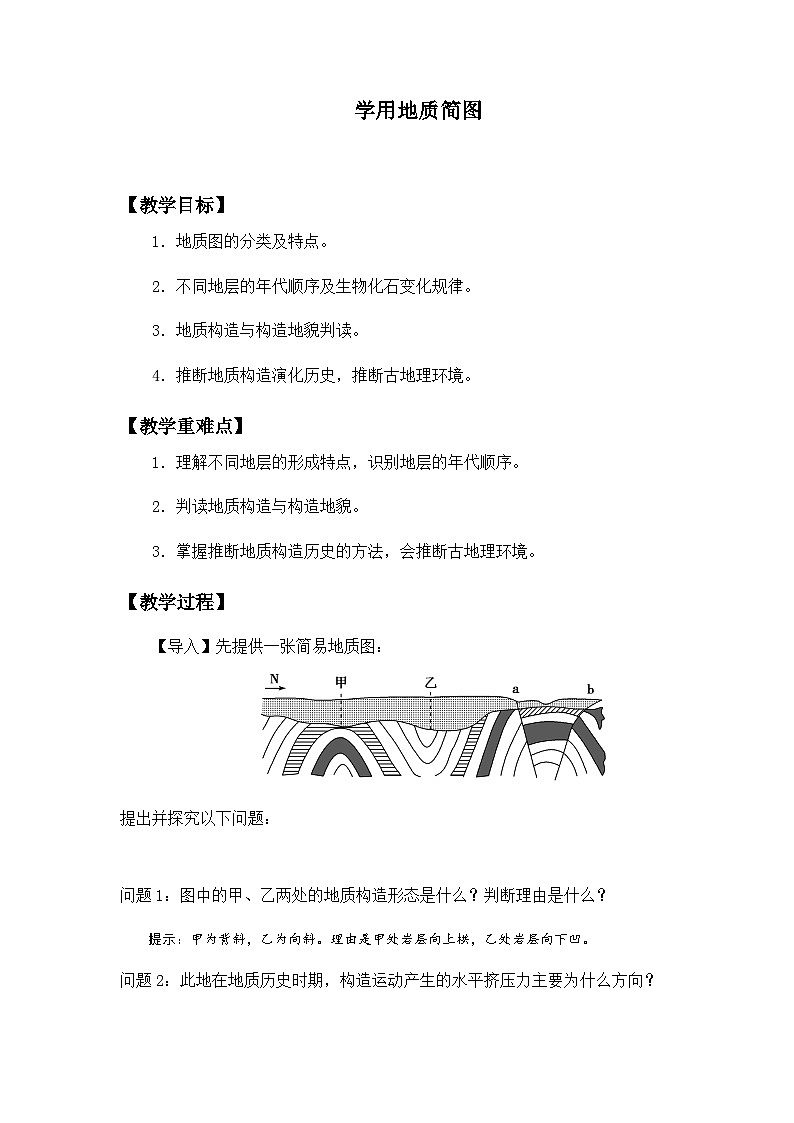

学用地质简图

【教学目标】

1．地质图的分类及特点。

2．不同地层的年代顺序及生物化石变化规律。

3．地质构造与构造地貌判读。

4．推断地质构造演化历史，推断古地理环境。

【教学重难点】

1．理解不同地层的形成特点，识别地层的年代顺序。

2．判读地质构造与构造地貌。

3．掌握推断地质构造历史的方法，会推断古地理环境。

【教学过程】

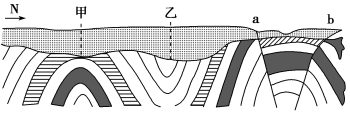

【导入】先提供一张简易地质图：

提出并探究以下问题：

问题1：图中的甲、乙两处的地质构造形态是什么？判断理由是什么？

提示：甲为背斜，乙为向斜。理由是甲处岩层向上拱，乙处岩层向下凹。

问题2：此地在地质历史时期，构造运动产生的水平挤压力主要为什么方向？

提示：南北方向。

问题3：图中a、b两处的地质构造是什么？判断理由是什么？

提示：断层。岩层断裂并有明显的错动。

问题4：在地貌上，甲构造顶部岩层缺失的原因是什么？

提示：背斜顶部因受张力，易被侵蚀。

引出话题：以上就是地质图的简易判读。什么叫地质图？地质图又有哪些作用呢？

学生发言：略。

教师归纳小结：

一、地质图概述

1．含义：指用于表示区域的地质现象、岩石分布、地层顺序等信息及用于分析地质构造、地质演化的特征、预测地下矿藏的位置、储量及开采条件的专题地图。

2．作用：用于分析地质构造、地质历史，预测地下矿藏的位置、储量及开采条件等。

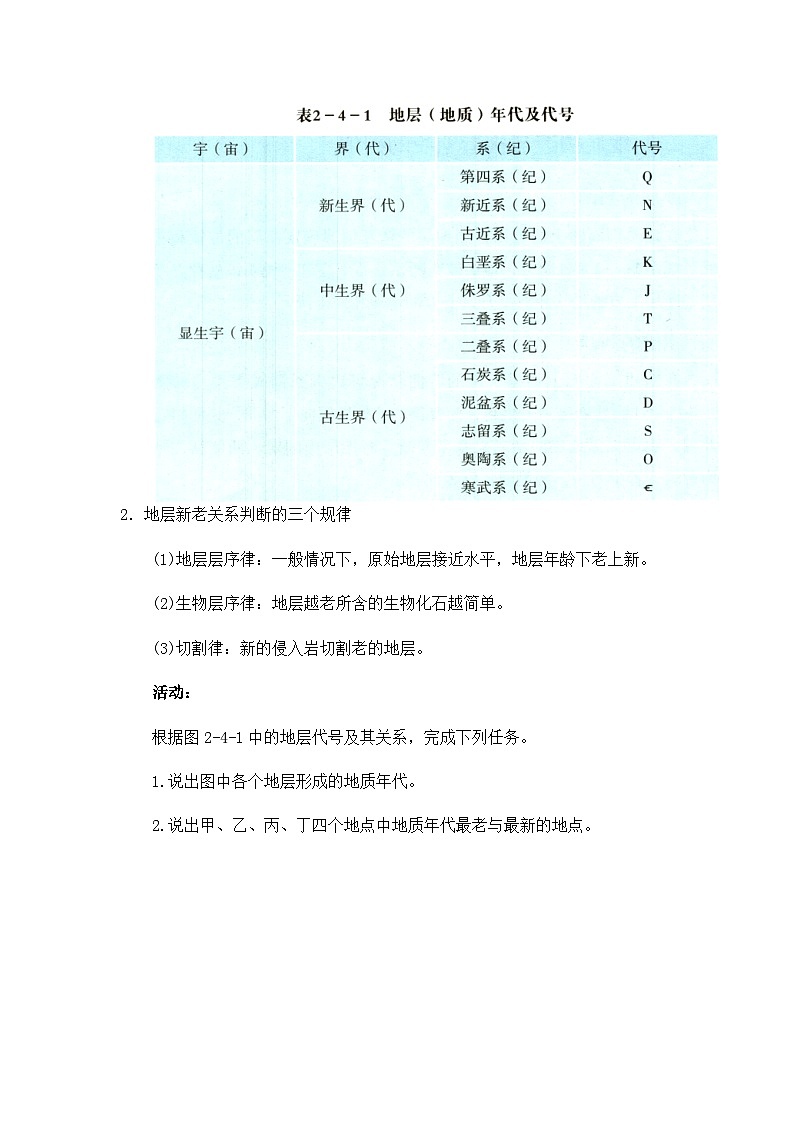

二、地层年代的识别

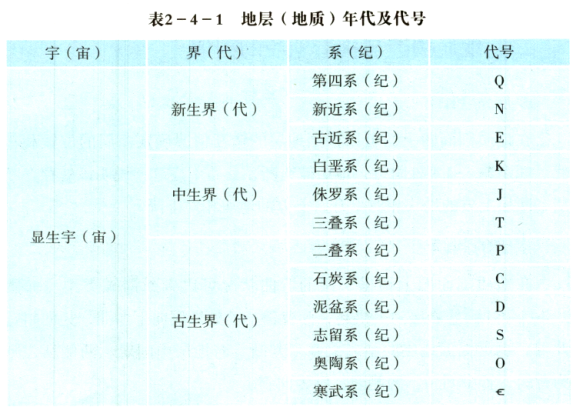

1．地层的单位与对应的时间单位，可确定地层的新老关系

2．地层新老关系判断的三个规律

(1)地层层序律：一般情况下，原始地层接近水平，地层年龄下老上新。

(2)生物层序律：地层越老所含的生物化石越简单。

(3)切割律：新的侵入岩切割老的地层。

活动：

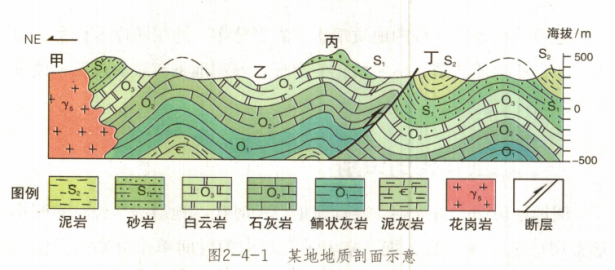

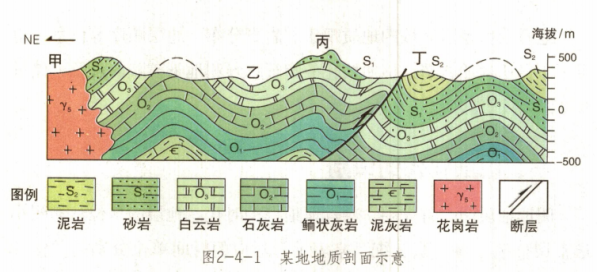

根据图2-4-1中的地层代号及其关系，完成下列任务。

1.说出图中各个地层形成的地质年代。

2.说出甲、乙、丙、丁四个地点中地质年代最老与最新的地点。

参考解答：

1、查阅教材第43页可以得出结论。0代表奥陶系，则01、O2、O3分别代表下奥陶统、中奥陶统、上奥陶统。S代表志留系，则S1、S2代表下志留统、中志留统。泥灰岩属于寒武系。

2、根据地层年代与其对应的代号的变化规律可知: 0比S老。而代号对应的数字从小到大代表岩层从老到新，所以乙地最老(也可以根据地层层序律来推断，一般情况下，下面的地层较老，上面的地层较新)。根据切割律，甲地为岩浆侵入其他地层冷凝而成，其最新。

3、

（课件出示褶皱、断层示意图）完成两项任务：

（1）认识褶皱、断层的形成原因、基本形态、判断方法。

（2）让同学绘制褶皱、断层图，并用展台展示几位同学的成果点评。

教师小结，课件展示，梳理归纳教材内容如下：

三、地质构造与构造地貌的判读

1．褶曲的判读

①根据岩层的弯曲状况判断

②根据地层的新老关系判断

活动：

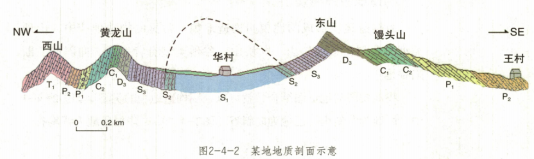

读图2-4-2，判断黄龙山、东山、华村的地质构造类型。

答案：

皆为背斜。只不过所在的部位不同。黄龙山在背斜西北翼, 华村在背斜核部，东山在背斜东南翼。

地质平面图上的——褶皱判读

在地质平面图上只能根据地层的新老关系判断褶曲的类型。一般情况下，可在平面图上绘制--条辅助线，沿此线分析岩层的新老变化情况即可推知地层发生褶皱的情况。

思考题：

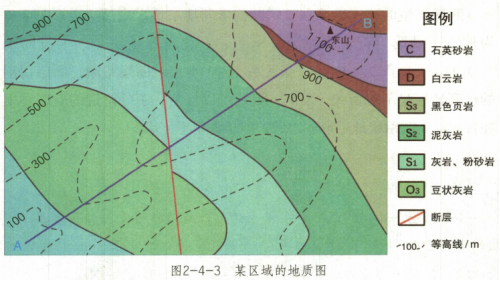

读图2-4-3，判断沿AB剖面线的地质构造。

答案：

沿AB线考察，地层形成年代从下志留统(S.) ，依次经过上奥陶统(O3)、下 志留统(S)|、中志留统(S2)、上志留统(S3)、泥盆系(D)、石炭系(C)、泥盆系(D)。各岩层中，上奥陶统地层最老，石炭系地层最新，说明岩层由新到老，再到新，再到老。因此，沿AB剖面线的地质构造依次为背斜、向斜。

2．断层的判读

地层错断裂并发生错位的地方。

两个断裂组合处，中间岩体上升，上升的岩体——地垒；中间岩体下降，下降的岩体——地堑。

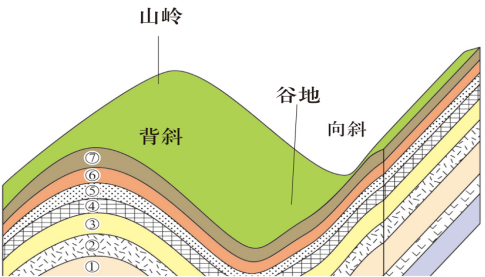

3．构造地貌的判读   将地质图与地形图结合进行判断。

①山地类型：背斜山、向斜山、断块山。

②谷地类型：背斜谷、向斜谷、断陷谷地等。

将地质图与地形图结合，就可以判别构造地貌的类型。图中，丙地为背斜山，乙地为向斜谷。

活动：

读图2-4-3，完成下列任务。

1.根据地层分布的新老组合关系，画出背斜、向斜分布区。

2.根据等高线分布，判断该区域的地形类型

3.判断AB剖面沿线的构造地貌类型。

答案：

2.该区域海拔大部分位于500米以下，地势起伏小，为丘陵地形。

3.结合等高线判断，由A向B的构造地貌依次为背斜山、向斜山。

四、地质构造历史的推断

1．推断依据：依据切割律，地质构造事件应发生在被切割的最新地层形成之后。因此，根据地质图上新老地层的分布情况就可以推断出地质构造发生的大致地质年代。

2．具体推断方法

(1)推断断层发生的时代：应在被错断的最新地层形成之后。

(2)推断褶皱发生的时代：发生在被褶皱的最新地层的时代之后。

(3)推断岩浆活动的时代：往往发生在被侵入的最新地层的时代之后。

解析：

（1）以图2-4-1为例：丁处附近的下志留统(S,)、上奥陶统(O3)、中奥陶统(O2)、下奥陶统(O,)、寒武系(∈)地层被断层错断，断层切割的最新地层是下志留统(S)，据此可以推断，丁处附近的断层发生在古生代下志留统地层形成之后，即早志留世之后。

（2）如图2-4-1中， 各个年代的沉积岩层均发生褶皱，其中褶皱的最新地层是中志留统(S2) 的泥岩，说明该地区的褶皱发生在中志留世之后。

(3）如图2-4-1中，花岗岩侵入体切割的最新地层为下志留统(S)的砂岩，表明花岗岩侵人运动发生于早志留世之后。

活动：

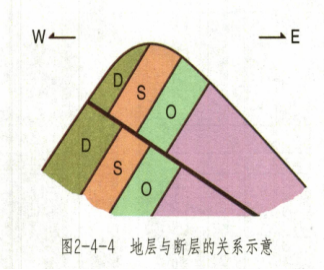

读图2-4-3、图2-4-4,说明断层发生的大致地质年代，并推知断层两侧岩块的运动方向。

答案：

1、2-4- 3中看出断层线经过的地层最新的为上志留统，故断层发生在上志留统之后。

2、由图2-4- 4看出断层右侧岩块向东运动，其左侧的向西运动了。

活动：

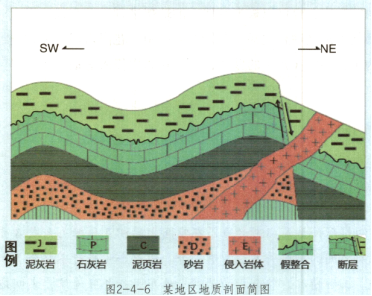

图2-4-6为某地区地质剖面简图，读图完成以下任务。

1.按由老到新的顺序，说出该地区各地层形成的地质年代。该地缺失了哪个地质年代的地层?造成其缺失的原因可能有哪些?

2.在图上标注出主要地质构造类型。分析该地区发生过的构造运动类型，根据岩层新老关系判断其发生的先后顺序。

3.小组合作讨论，尝试说明该地的地质简史。

答案：

3、由老到新: D、C、P、J、E。该地区缺失三叠系、白垩系的地层。缺失的原因可能是因为该地区有可能整体上升接受外力侵蚀而缺失，也可能是因为地层整体抬升，出现该地层沉积的间断。

4、图中主要地质构造有背斜、向斜、断层。图中既有褶皱又有断层，说明该地区既发生过水平运动，也发生过垂直运动。因为图中最新的地层J也在断层处出现不连续状态，可以证明先有水平运动出现褶皱，然后才出现断层，伴随垂直运动。

5、该地区先有砂岩沉积、后依次出现泥页岩、石灰岩沉积,然后可能因为该地区整体上升，没有三叠系沉积，或者沉积了三叠系地层后被侵蚀掉，紧接着整体下沉，出现泥灰岩沉积，之后可能又因为该地区继续抬升缺少白垩系地层沉积，然后发生了断层，最后通过岩浆活动出现E地层

[练习小测]

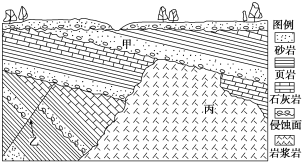

下图为“某地区的地质剖面示意图”。读图，回答1～2题。

1．地质构造和岩层形成的先后顺序是(　　)

A．甲乙丙   B．乙丙甲

C．丙乙甲  D．丙甲乙

2．在地质演化过程中，形成褶皱的次数是(　　)

A．1   B．2

C．3  D．4

答案：1.B　2.B

解析：第1题，由图可知，图中乙断层只切断了最下边一个侵蚀面的连续性，而岩浆活动穿过了下边两个侵蚀面，说明乙形成早于丙，而甲形成于图中三个侵蚀面后，甲形成晚于丙，故B项正确。

第2题，图中有多个侵蚀面，当侵蚀面与岩层界面相交，不是平行关系时，说明岩层发生变形形成褶皱构造，图中有两处侵蚀面与岩层界面相交，所以在图示地质演化过程中，共形成了两次褶皱，故选B。
