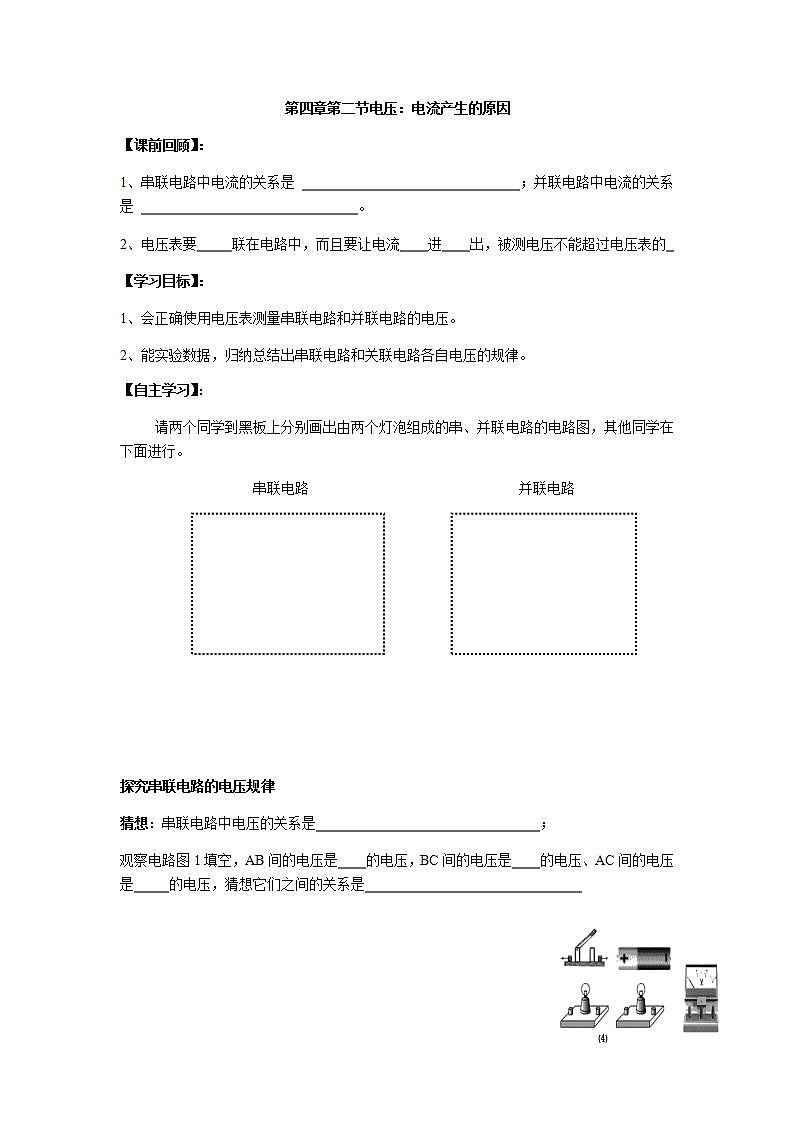

第四章第二节电压：电流产生的原因

【课前回顾】：

1、串联电路中电流的关系是                                ；并联电路中电流的关系是                                。

2、电压表要     联在电路中，而且要让电流    进    出，被测电压不能超过电压表的

【学习目标】：

1、会正确使用电压表测量串联电路和并联电路的电压。

2、能实验数据，归纳总结出串联电路和关联电路各自电压的规律。

【自主学习】：

请两个同学到黑板上分别画出由两个灯泡组成的串、并联电路的电路图，其他同学在下面进行。

串联电路                              并联电路

探究串联电路的电压规律

猜想：串联电路中电压的关系是                                ；

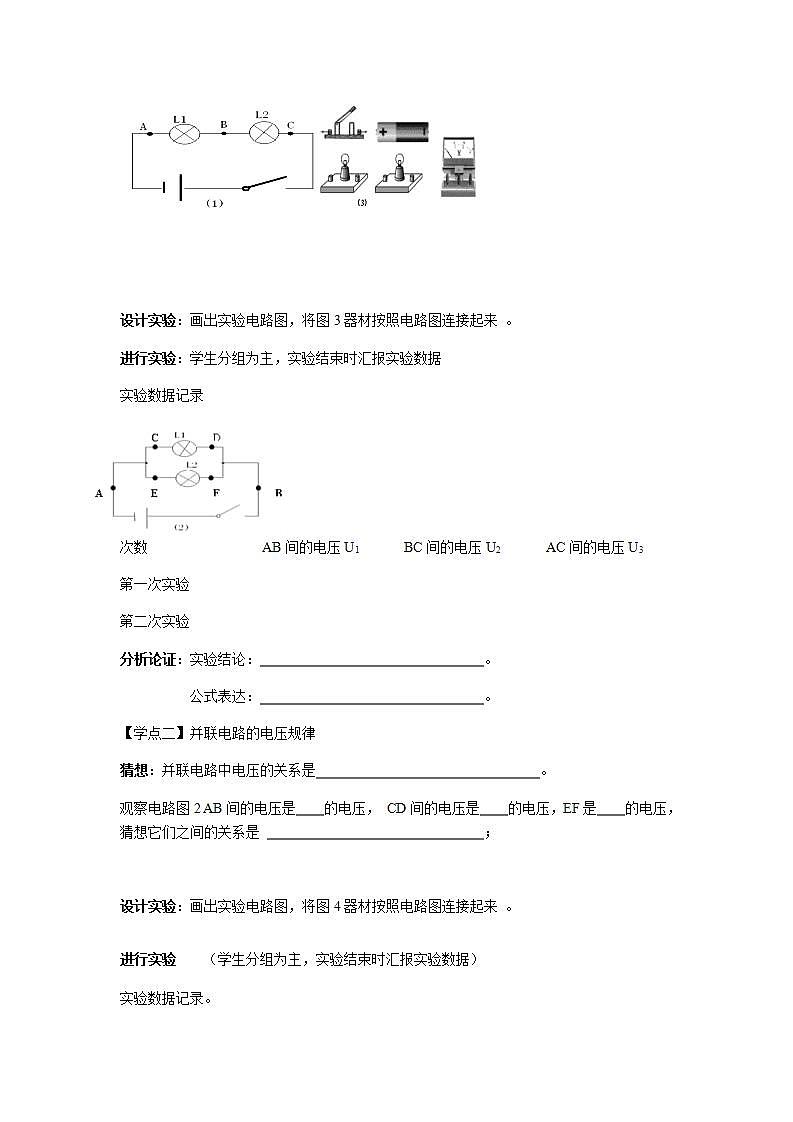

观察电路图1填空，AB间的电压是    的电压，BC间的电压是    的电压、AC间的电压是     的电压，猜想它们之间的关系是

设计实验：画出实验电路图，将图3器材按照电路图连接起来 。

进行实验：学生分组为主，实验结束时汇报实验数据

实验数据记录

分析论证：实验结论：                                。

公式表达：                                。

【学点二】并联电路的电压规律

猜想：并联电路中电压的关系是                                。

观察电路图2 AB间的电压是    的电压， CD间的电压是    的电压，EF是    的电压，猜想它们之间的关系是                                ；

设计实验：画出实验电路图，将图4器材按照电路图连接起来 。

进行实验（学生分组为主，实验结束时汇报实验数据）

实验数据记录。

分析论证：实验结论：                                                         。

公式表达：                                。

【课堂小结】

【当堂检测】

1、一般手电筒中是把两节干电池串联起来，它们提供的电压是__________V，若需要一个提供9V电压的电源，则需要把__________节干电池__________联起来。

2、某同学连接的电路如图2—2所示，他所用的电源是四节干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为_____；L2两端的电压为_____.

3、萧晓同学按图2—3所示的电路图连接无误后，闭合开关，两只电压表的示数分别如图2—4中所示，关于灯L1两端的电压，下列选项中正确的是（     ）

A.1.0 V           B.3.5 V          C.5.0 V               D.2.5 V

4、如图6-2-10所示，电压表V1、V2、V3的示数分别为U1、U2、U3，且U1＝10 V，U2＝4 V，U3＝________V．

5、如右图所示的电路中，电压表、和分别测量的是_______、________和_______两端的电压；如果电压表、的示数分别为6V和4V，那么电压表的示数为____V．

6、如左图，若闭合开关和，则两灯_______联，电压表测电灯______两端的电压；如果闭合开关和，则两灯_____联，电压表测电灯______两端的电压．

7、在如右图甲所示的电路中，当闭合开关后，两个电压表的指针偏转均为图乙中所示，则电源和灯L1两端的电压分别为_____V和_____V。
