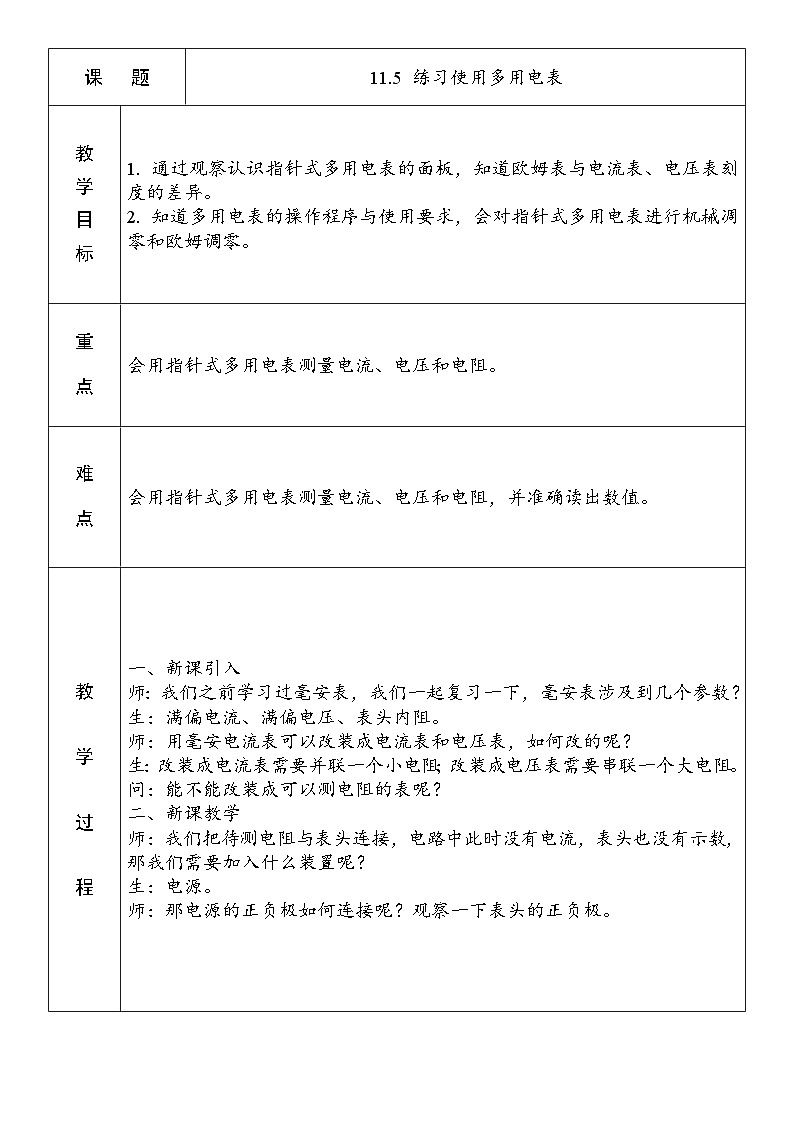

11.5 练习使用多用电表

1. 通过观察认识指针式多用电表的面板，知道欧姆表与电流表、电压表刻度的差异。

2. 知道多用电表的操作程序与使用要求，会对指针式多用电表进行机械凋零和欧姆调零。

会用指针式多用电表测量电流、电压和电阻。

会用指针式多用电表测量电流、电压和电阻，并准确读出数值。

一、新课引入

师：我们之前学习过毫安表，我们一起复习一下，毫安表涉及到几个参数？

生：满偏电流、满偏电压、表头内阻。

师：用毫安电流表可以改装成电流表和电压表，如何改的呢？

生：改装成电流表需要并联一个小电阻；改装成电压表需要串联一个大电阻。

问：能不能改装成可以测电阻的表呢？

二、新课教学

师：我们把待测电阻与表头连接，电路中此时没有电流，表头也没有示数，那我们需要加入什么装置呢？

生：电源。

师：那电源的正负极如何连接呢？观察一下表头的正负极。

生：电源的正极接毫安表的正极，负极接负极。

师：红表笔和黑表笔的电流如何出入？

生：红流入黑流出。

问：电压表、电流表和欧姆表都有一个表头，能不能让它们共用一个表头制成多用电表呢？

生：可以的！

师：这就是我们这节实验课要学习的多用电表，本节课我们需要知道如何使用以及注意事项。先来了解它的结构：

表头有多个量程，读数时要看量程的单位：

旋钮可以改变量程：

当我们用多用电表测小灯泡的电压时：①将电压表并联在待测电路两端②量程应大于小灯泡两端电压的估计值③红表笔接高电势，黑表笔接低电势④读数时先看量程再看小格，要正视指针。

当我们用多用电表测小灯泡电流时：①将电流串联在待测电路中②量程应大

于通过小灯泡电流的估计值③电流应从红表笔流入电表④读数时先看量程再看小格，要正视指针。当我们用多用电表测电阻时：①机械调零：用小螺丝刀调节表盘下方的机械调零螺丝，使指针指在刻度左边“0”的位置②选挡：测电阻时选择合适的倍率，使指针指在中央1/3刻度范围③电阻调零（右侧0）：将红黑表笔短接，用欧姆调零旋钮进行调零，使指针指右侧0刻度④测量：将红黑表笔接在被测电阻两端测量⑤读数：指针示数×倍率=测量值⑥将选择开关调至OFF挡或交流电压最高挡位置。

师：除了指针式多用电表还有数字式多用表，使用起来更方便。

本节课更注重于学生动手实验，亲身体验的过程，能调动学生的积极性。
