一、单选题

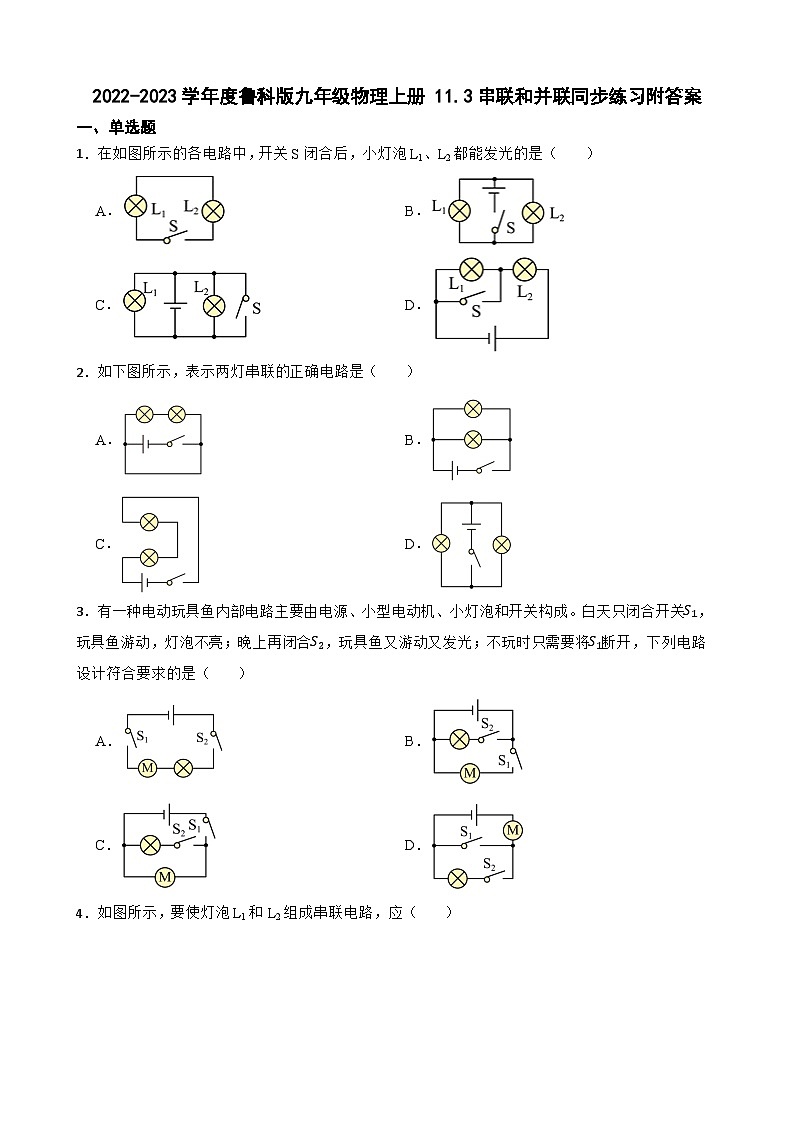

1．在如图所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的是（　　）

A． B．

C． D．

2．如下图所示，表示两灯串联的正确电路是（　　）

A． B．

C． D．

3．有一种电动玩具鱼内部电路主要由电源、小型电动机、小灯泡和开关构成。白天只闭合开关，玩具鱼游动，灯泡不亮；晚上再闭合，玩具鱼又游动又发光；不玩时只需要将断开，下列电路设计符合要求的是（　　）

A． B．

C． D．

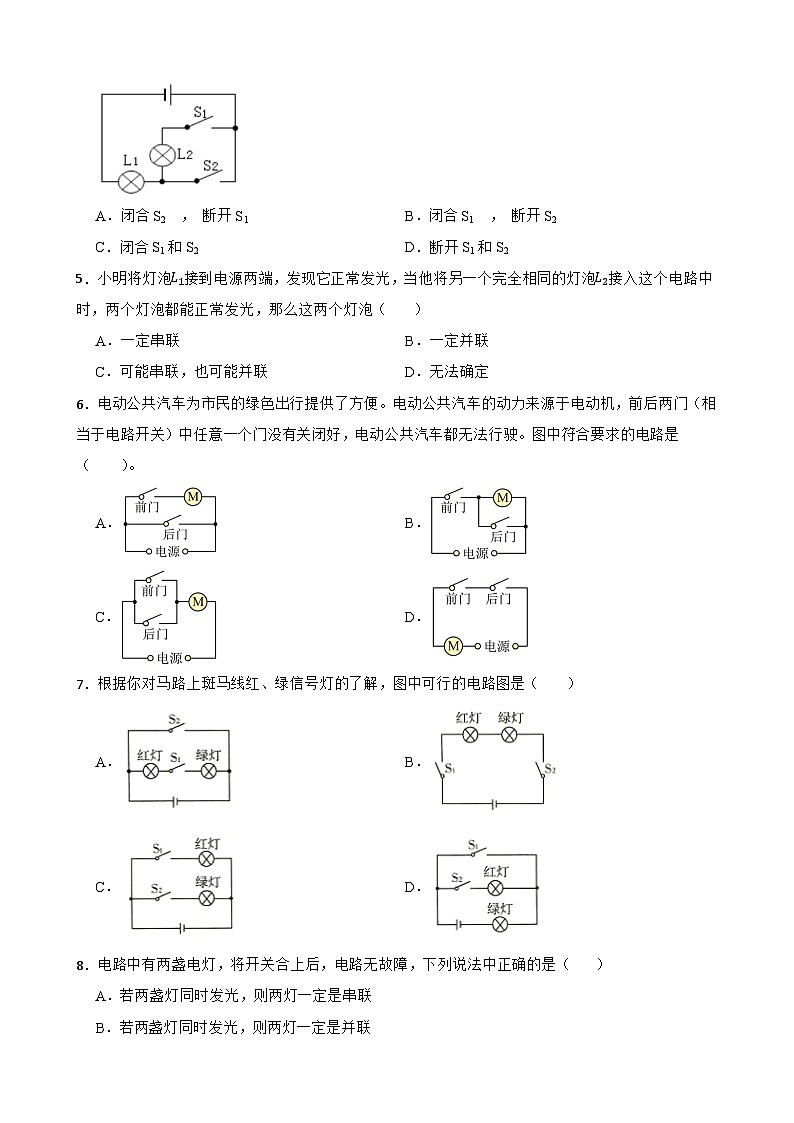

4．如图所示，要使灯泡L1和L2组成串联电路，应（　　）

A．闭合S2  ， 断开S1 B．闭合S1  ， 断开S2

C．闭合S1和S2 D．断开S1和S2

5．小明将灯泡接到电源两端，发现它正常发光，当他将另一个完全相同的灯泡接入这个电路中时，两个灯泡都能正常发光，那么这两个灯泡（　　）

A．一定串联 B．一定并联

C．可能串联，也可能并联 D．无法确定

6．电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（相当于电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（　　）。

A． B．

C． D．

7．根据你对马路上斑马线红、绿信号灯的了解，图中可行的电路图是（　　）

A． B．

C． D．

8．电路中有两盏电灯，将开关合上后，电路无故障，下列说法中正确的是（　　）

A．若两盏灯同时发光，则两灯一定是串联

B．若两盏灯同时发光，则两灯一定是并联

C．若只有一盏灯亮，则两灯一定是串联

D．若只有一盏灯亮，则两灯可能是并联

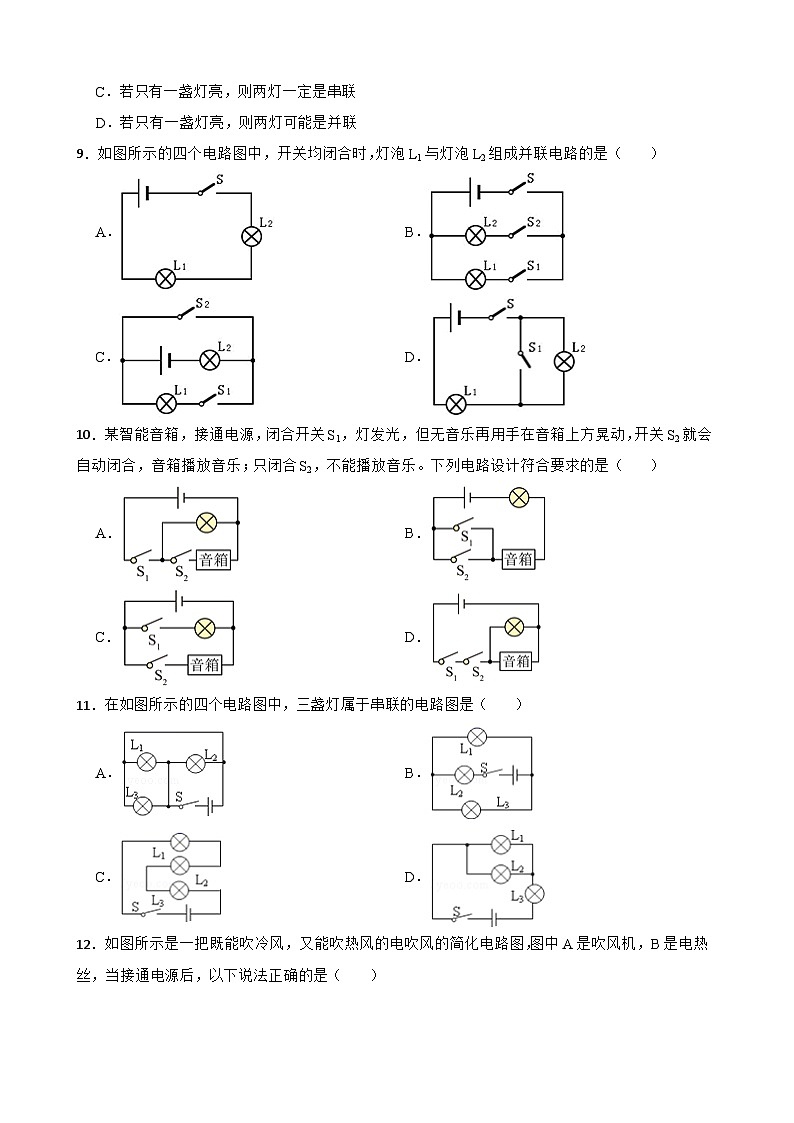

9．如图所示的四个电路图中，开关均闭合时，灯泡L1与灯泡L2组成并联电路的是（　　）

A． B．

C． D．

10．某智能音箱，接通电源，闭合开关S1，灯发光，但无音乐再用手在音箱上方晃动，开关S2就会自动闭合，音箱播放音乐；只闭合S2，不能播放音乐。下列电路设计符合要求的是（　　）

A． B．

C． D．

11．在如图所示的四个电路图中，三盏灯属于串联的电路图是（　　）

A． B．

C． D．

12．如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路图，图中A是吹风机，B是电热丝，当接通电源后，以下说法正确的是（　　）

A．吹风机和电热丝是串联的

B．吹风机工作时，电热丝一定也同时工作

C．若只闭合开关S2，电吹风将吹出热风

D．若只闭合开关S1，电吹风将吹出冷风

13．为了提高行车的安全性，有的汽车装有自感应日间行车灯，如图所示。当汽车启动时，如果白天光线较暗，光控开关S1自动闭合，日间行车灯L1，立即亮起，如果光线更暗，光控开关S2再用合，车前大灯L2也亮起，如图所示的电路图中符合这一情况的是（　　）

A． B．

C． D．

14．楼道里的“声控灯”白天灯不亮，晚上有人走动发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开．请判断声控灯的电路图是（　　）

A． B．

C． D．

15．如图所示的电路中（　　）

A．若S1、S2和S3都闭合时，电源短路

B．若S1、S2和S3都闭合时，L1和L2串联

C．若S1断开、S2和S3闭合时，L1和L2串联

D．若S1断开、S2和S3闭合时，L1和L2并联

16．如图所示，是新一代代步工具电动独轮车，它依靠电力驱动，低碳环保。其工作电路有如下要求：当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态；再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。下图电路设计符合上述要求的（　　）

A． B．

C． D．

17．如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用．下列电路设计符合这种要求的是（　　）

A． B．

C． D．

18．从今年1月1日起，武汉中心城区15万余盏路灯将全部实现由光感应系统控制关停，这样就能避免光线太暗时路灯无法及时照明．如果用开关S表示某一区域的光感应控制系统，则下列路灯示意图最合理的是（　　）

A． B．

C． D．

19．电脑上有一个自动控制开关S1，当温度升高到一定值时，开关会自动闭合，风扇M启动加快散热，从而保护电脑。如果断开开关S2，风扇M和其他工作系统同时停止工作。根据上述特点，下列电路符合要求的是（　　）

A． B．

C． D．

20．如图所示，开关 可以分别与1、2、3三个固定点接通，则下列判断正确的是（　　）

A．与1接通时，乙灯发光，甲灯不发光

B．与2接通时，甲、乙灯中均无电流通过

C．与3接通时，乙灯发光，甲灯不发光

D．与2接通时，甲灯发光，乙灯不发光

二、实验探究题

21．小明同学利用灯泡L1、L2和三个开关S、S1、S2，一个电池组及导线若干组装电路，按要求设计的电路图如下图甲所示。

（1）电路图中灯泡L1、L2是　     　（填“串联”或“并联”）的；

（2）根据电路图中电流方向（黑色箭头），判断电源上端是　     　（填“正”或“负”）极；

（3）连接的实物电路如图乙所示，请你用笔划线代替导线将实物图中未连接好的导线补充完整（连线不许交叉）；

（4）三个开关都闭合后，只有灯泡L2发光，则电路故障可能是　     　或　     　，为了进一步确定故障原因，小明将L1、L2互换位置，再次将开关都闭合后，发现只有L1发光，则可以确定故障是　     　。

22．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。其实，有时只要思考一下，拆除或改接某些导线就能解决问题，如图是某同学连接的电路：

（1）如果合上开关，将出现　     　现象（选填“通路”、“开路”或“短路”）；

（2）对于这个电路，只须拆除　     　（选填“a”、“b”、“c”、“d”或“e”）导线，就能成为一个正确的串联电路；

（3）对于这个电路还可以只改动一根导线　     　（选填“a”、“b”、“c”、“d”或“e”），就能成为一个正确的并联电路，请你在答题纸上将改动的导线画“×”，并将正确的连接画出来　           　。

三、作图题

23．如图甲所示，电路盒内有电源和导线，面板上有两个灯泡L1、L2，两个开关S1、S2。小华多次实验发现，只闭合开关S1时，两灯都亮；只闭合开关S2时，两灯都不亮；同时闭合开关S1、S2时，灯泡L1亮，L2不亮。请你帮小华在图中的虚线框内画出电路盒内的电路图。

24．单轮平衡车的电路部分安装电源开关S1和压力开关S2，当手动闭合S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上后S2自动闭合，电动机才能正常启动，平衡车才开始运动。请根据上述要求将电路图连接完整。

25．在实物图中用笔画线代替导线，将未连接好的实物图连接起来。要求：两个小灯泡并联，开关同时控制两个小灯泡，导线不能交叉。

26．连接图中灯泡L1、L2的并联电路。

四、填空题

27．如图所示，要使L1、L2并联，应闭合开关　     　，为了保护电路，不能同时闭合开关　     　。

28．如图所示的几幅电路图，其中属于串联电路的是　             　，属于并联电路　             　。

29．如图的电路中，

（1）当开关S1、S2都断开时，三盏灯的接法是 　     　（选填“并联”或“串联”）。

（2）当开关S1、S2闭合时，正常发光的灯的接法是 　     　（选填“并联”或“串联“）。

（3）当S1闭合、S2断开时，电灯 　     　（选填“L1”“L2”或“L3”）发光。

30．如图所示电路中，若在某些接线柱间去掉或接上一根导线，可使3盏灯分别组成串联或并联电路，请说出具体办法：组成串联电路的最简办法　                 　，组成并联电路的最简办法　                      　。

31．如图所示，若要灯泡L1和L2串联则应闭合开关　     　，若要灯泡L1和L2并联则应闭合开关　     　，若仅闭合开关S3，则灯泡　     　发光，绝不允许同时闭合开关　     　，否则会损坏电源。

32．如图所示的电路中，探究电路的串联和并联情况的特点，要让灯泡L1、L2串联，应闭合的开关是　     　（选填“S1”、“S2”或“S3”）。

33．如图所示，开关S1、S2、S3均处于断开状态；若要使灯L和电铃串联，应只闭合开关　     　；若要使灯L和电铃并联，应只闭合开关　     　。

34．在实验室里，常用　     　来检验物体是否带电；家庭电路中电视机、洗衣机、电灯等用电器都是　     　联的。

35．小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，请根据该小灯熄灭的原因判断众小灯的电路连接方式：若该小灯处短路，则众小灯　     　联；若该小灯处断路，则众小灯　     　联。小华想进一步确定小灯的连接方式，她取出其中一个小灯，此时所有的灯都不发光，说明发光棒众小灯是　     　联。

36．如图所示，充电宝同时给手机和平板充电，充电宝相当于一个　     　（选填“电源”或“用电器”），此时手机和平板属于　     　联关系。

答案解析部分

1．【答案】B

2．【答案】C

3．【答案】C

4．【答案】B

5．【答案】B

6．【答案】D

7．【答案】C

8．【答案】D

9．【答案】B

10．【答案】A

11．【答案】C

12．【答案】D

13．【答案】B

14．【答案】D

15．【答案】A

16．【答案】C

17．【答案】C

18．【答案】C

19．【答案】A

20．【答案】A

21．【答案】（1）并联

（2）负

（3）

（4）L1断路；S1断路；S1断路

22．【答案】（1）短路

（2）c

（3）e；如图所示：

23．【答案】解：如图所示：

24．【答案】解：如图所示：

25．【答案】解：如图所示：

26．【答案】解：如图所示：

27．【答案】S1和S3；S2和S3

28．【答案】（B）和（C）；（A）和（D）

29．【答案】（1）串联

（2）并联

（3）L3

30．【答案】去掉cg之间的导线；用导线连接bf/be/ae/af

31．【答案】S2；S1、S3；L1；S1、S2

32．【答案】S2

33．【答案】S2；S1、S3

34．【答案】验电器；并

35．【答案】串；并；串

36．【答案】电源；并
