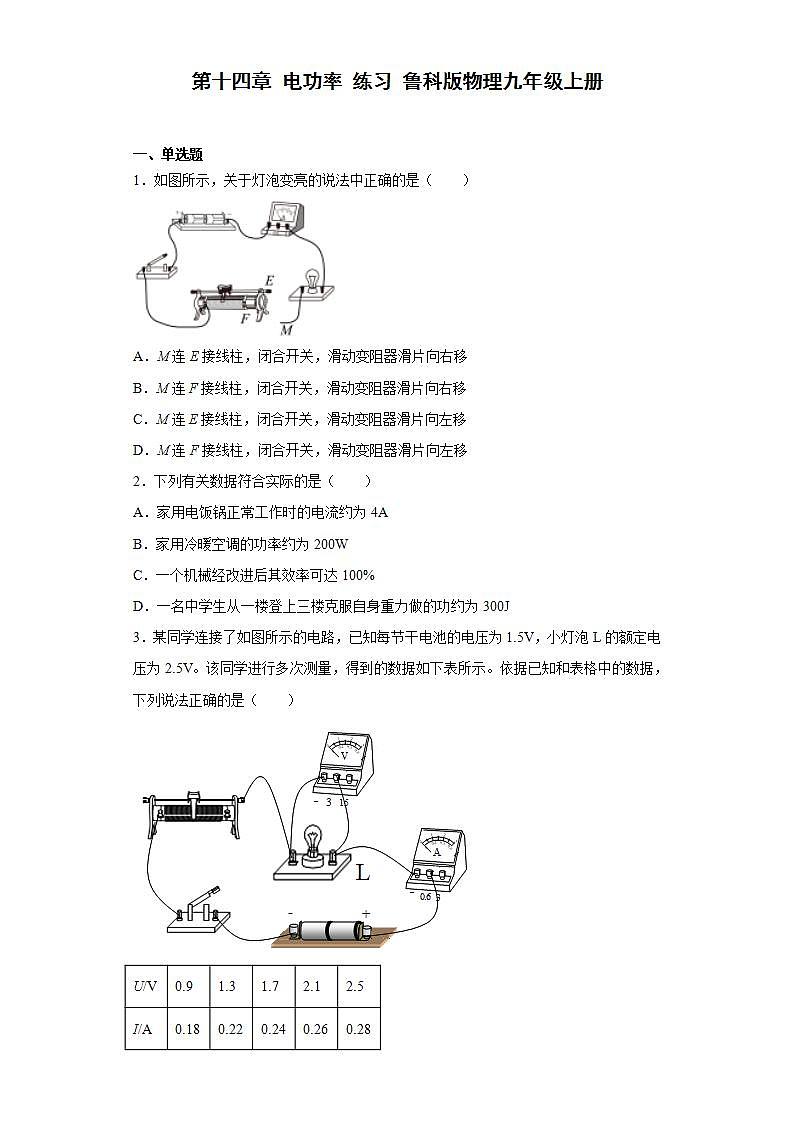

初中第三节 电功率同步达标检测题

第十四章 电功率 练习 鲁科版物理九年级上册

一、单选题

1．如图所示，关于灯泡变亮的说法中正确的是（　　）

A．M连E接线柱，闭合开关，滑动变阻器滑片向右移

B．M连F接线柱，闭合开关，滑动变阻器滑片向右移

C．M连E接线柱，闭合开关，滑动变阻器滑片向左移

D．M连F接线柱，闭合开关，滑动变阻器滑片向左移

2．下列有关数据符合实际的是（　　）

A．家用电饭锅正常工作时的电流约为4A

B．家用冷暖空调的功率约为200W

C．一个机械经改进后其效率可达100%

D．一名中学生从一楼登上三楼克服自身重力做的功约为300J

3．某同学连接了如图所示的电路，已知每节干电池的电压为1.5V，小灯泡L的额定电压为2.5V。该同学进行多次测量，得到的数据如下表所示。依据已知和表格中的数据，下列说法正确的是（　　）

A．当小灯泡两端电压为0.9V时，小灯泡的电阻为20Ω

B．当小灯泡两端电压从0.9V变为1.3V过程中，小灯泡电阻阻值不变

C．小灯泡正常发光时，通过它的电流为0.3A

D．小灯泡的额定功率为0.7W

4．在综合实践活动课上，小明设计了如图甲所示的模拟调光灯电路，电源电压恒定，R1为定值电阻，闭合开关S后，将滑动变阻器R2的滑片P由最右端向左移动，直至灯泡L正常发光，此过程中，电流表A的示数随两电压表V1、V2（电压表V2未画出）示数变化关系图像如图乙所示．下列说法正确的是（　　）

①电源电压为4V

②滑动变阻器的滑片处于最右端的时候，定值电阻R1与灯泡L的电功率之比为1∶1

③小灯泡正常发光时，定值电阻R1在1min内产生的热量为11.25J

④实验过程中，滑动变阻器接入电路的阻值范围为3~35Ω

A．只有①② B．只有②④

C．只有②③④ D．只有①②④

5．两灯泡L1、L2（R1＝3R2）。若将其串联在某电源上，两灯的总功率为P串，若将其并联在同一电源上，两灯的总功率为P并，则P串：P并为（ ）

A．3:16 B．3:4 C．4:3 D．1:3

6．下列用电器与电蚊香加热器工作原理相同的是（　　）

A．电风扇 B．电视机 C．电饭煲 D．电冰箱

7．标有“110V  25W”“110V  40W”、“36V  40W”、“36V  60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（　　）

A．“36V  60W” B．“110V  40W”

C．“36V  40W” D．“110V  25W”

8．如图所示，为小乐同学老家用的机械式电能表的示意图，下列说法不正确的是（　　）

A．如图中时刻所示，电能表的读数为8633.5kW•h

B．家中干路中的总电流为20A时，该电能表可以工作

C．每消耗1kW•h的电能，电能表的转盘转3600圈

D．这种电能表，读数数字的单位是kW•h

9．一个电阻在电压为U，电流为I时，消耗的电功率为P，则（　　）

A．当电压为2U时，其消耗的电功率为2P

B．当电流为2I时，其消耗的电功率为2P

C．当电流为1.5I时，其消耗的电功率为2.25P

D．当它消耗的电能增加时，它的功率一定增大

10．如图所示，甲、乙、丙、丁四个相同容器里装有质量和初温相同的水，每个容器放入同种材料绕成的导电线圈，其电阻R1=R3，R2=R4，R2=1.5R1，若同时通电，经过一段时间后这四个容器中的水温从高到低的顺序是（　　）。

A．甲、乙、丙、丁 B．丁、丙、乙、甲

C．丙、丁、乙、甲 D．甲、乙、丁、丙

二、填空题

11．如图所示实验装置，两个透明容器中装有等量的空气，用该装置可以探究电流通过导体产生的热量与______（选填“电流”或“电阻”）之间的关系，给该装置通电一段时间，a、b 两个U形管中液面高度变化较大的是______（填“a”或“b”）管。

12．小文家的电能表5月初表盘的示数是，5月末表盘的示数如图所示，则小文家5月份用电______kW·h；若此电能表的转盘在10min内转过400r，则接在该电能表上的用电器总功率为______W。

13．在电能输送的过程中，如果输送的电功率一定，将输电电压升到原来的5倍，则输电线上损失的功率将变为原来的___________倍，由此可见，若想有效的减小电能在输电线路上的损失应采用___________（选填“高压”或“低压”）输电。

14．某饮水机上标有“220V制热550W”的字样，发热部件正常工作时的功率为________W。饮水机加热一段时间，插座线会变热，这是电流通过导体时产生的________效应。

三、实验题

15．如图是探究“电流通过导体产生的热量与哪些因素有关”的实验装置，两个密封容器中各放有一根阻值不同的电阻丝。实验中是通过比较两个U形管中 _______ ，来比较电流通过电阻丝产生的热量多少，因此，闭合开关前应调整左侧A管液面与右侧B管液面 _______ 。小亮闭合开关进行实验，一段时间后，发现左侧的A管液面不断上升，右侧B管液面高度始终不变。你猜想实验中可能出现的问题是： ________ 。

四、作图题

16．图是“测量小灯泡的功率”实验电路图，请在○中填上适当的电路元件符号。

五、综合题

17．扫地机器人是一款能自动清扫的智能家用电器，如图甲所示。机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒；其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物。当剩余电量减为电池容量的时，机器人会主动寻找充电器充电。表一为某扫地机器人的部分参数。电池容量指放电电流与放电总时间的乘积。

表一：

请根据上文回答以下问题：

（1）该机器人正常工作时的电流为______；充满电后至下一次自动充电前能够连续正常工作的最长时间为______；

（2）光敏电阻是制作灰尘传感器的常用元件。图乙为某光敏电阻的控制电路，电源电压恒定，为光敏电阻，其阻值随空气透光程度的变化而变化，为定值电阻。当光敏电阻分别为和时，电压表的示数分别为和，则______。

参考答案：

1．C

2．A

3．D

4．B

5．A

6．C

7．D

8．B

9．C

10．C

11．     电流     a

12．     234.5     1200

13．          高压

14．     550     热

15．     液面高度的变化     相平     右侧的密封容器漏气

16．

17．     3     40     6
