2020-2021学年第三节 串联和并联精品ppt课件

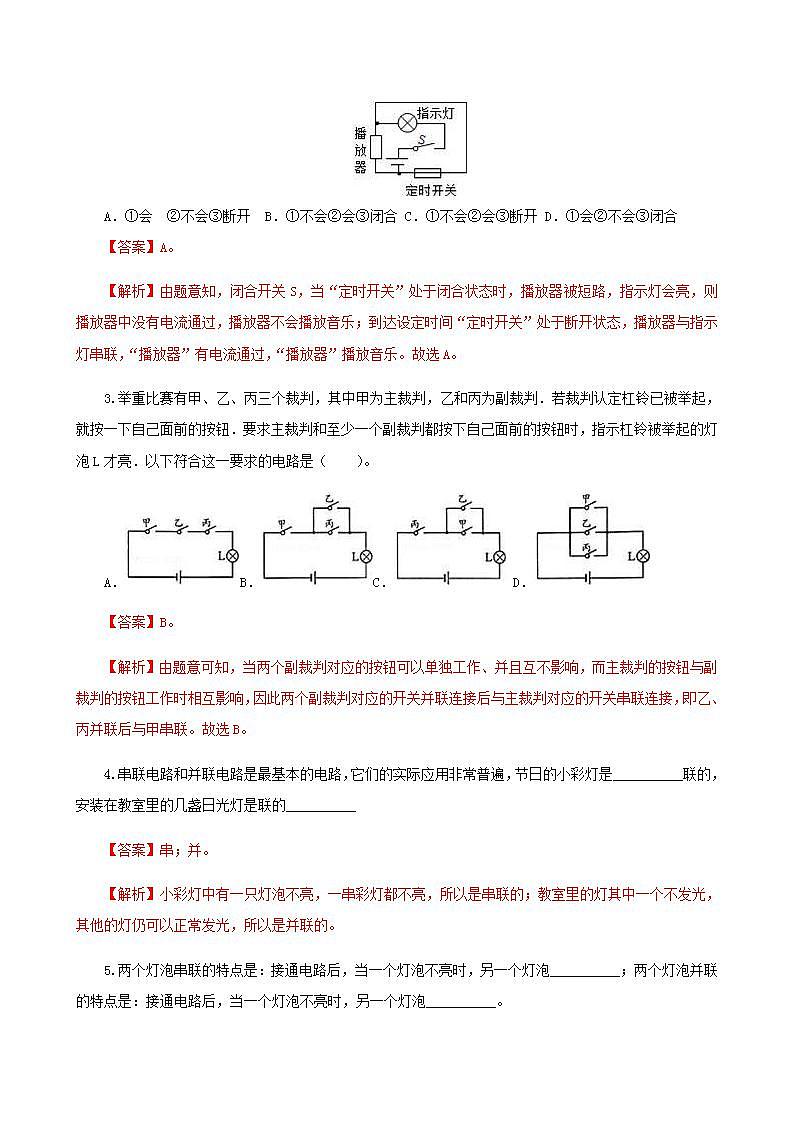

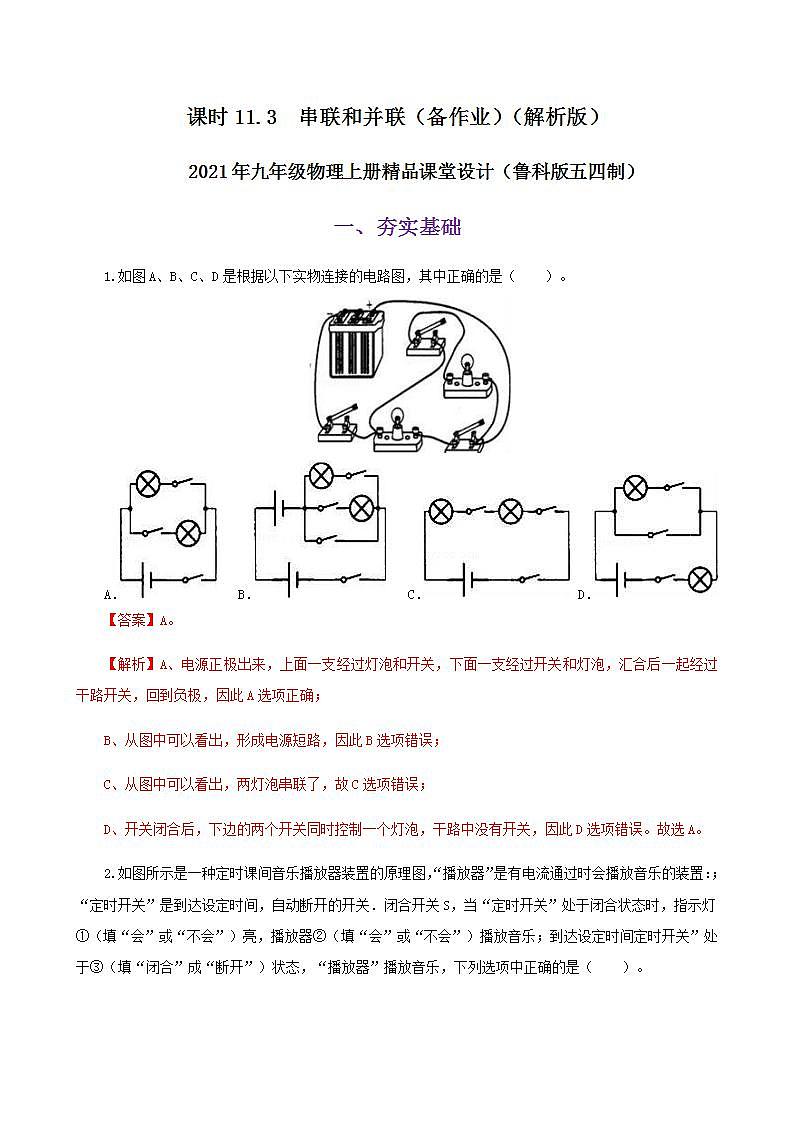

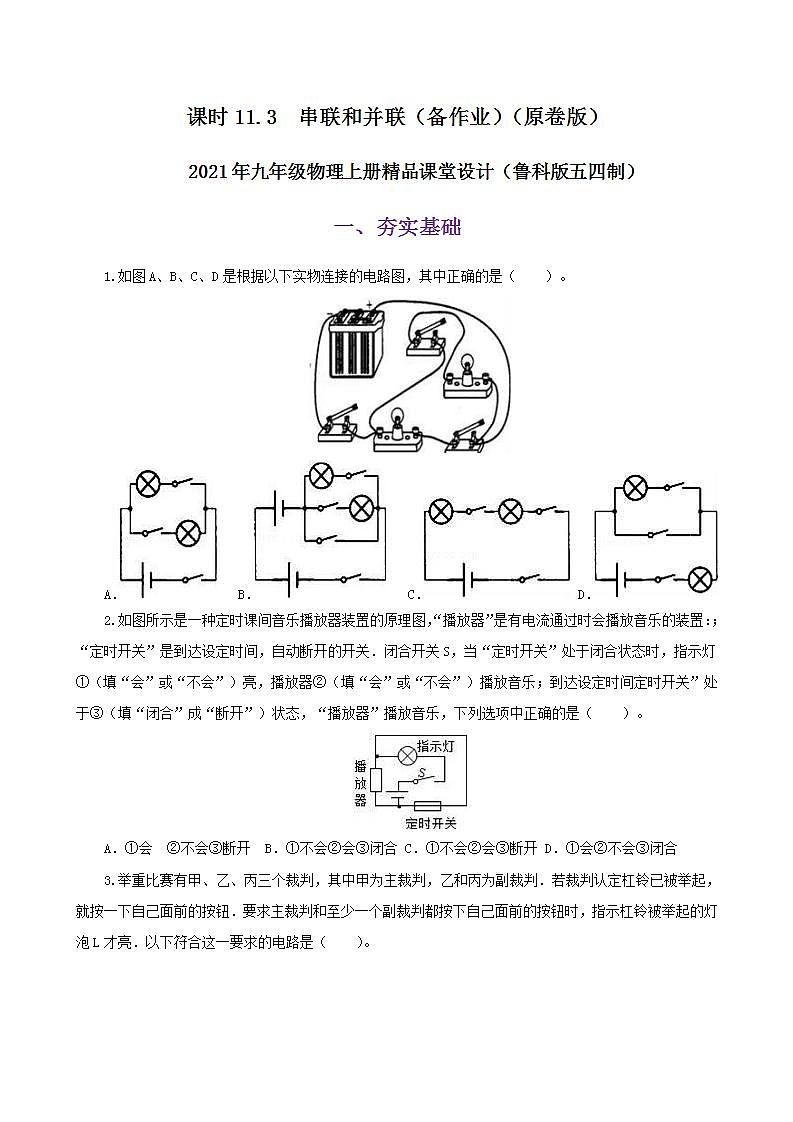

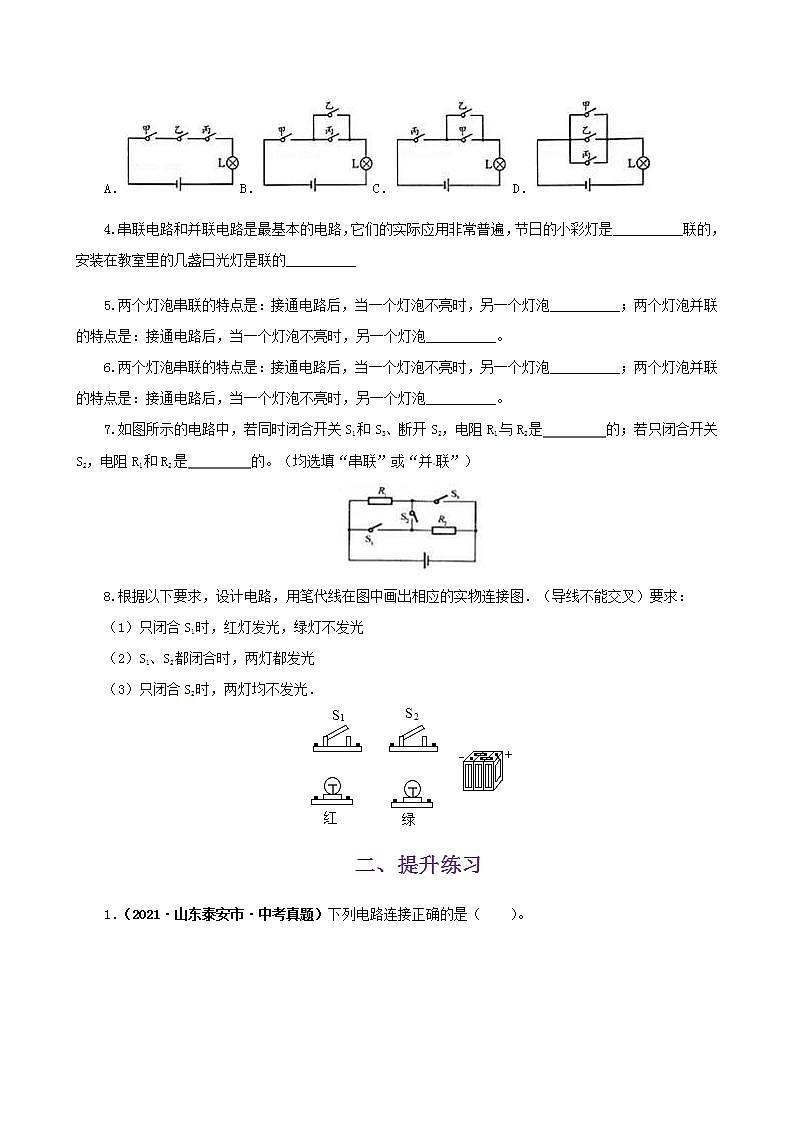

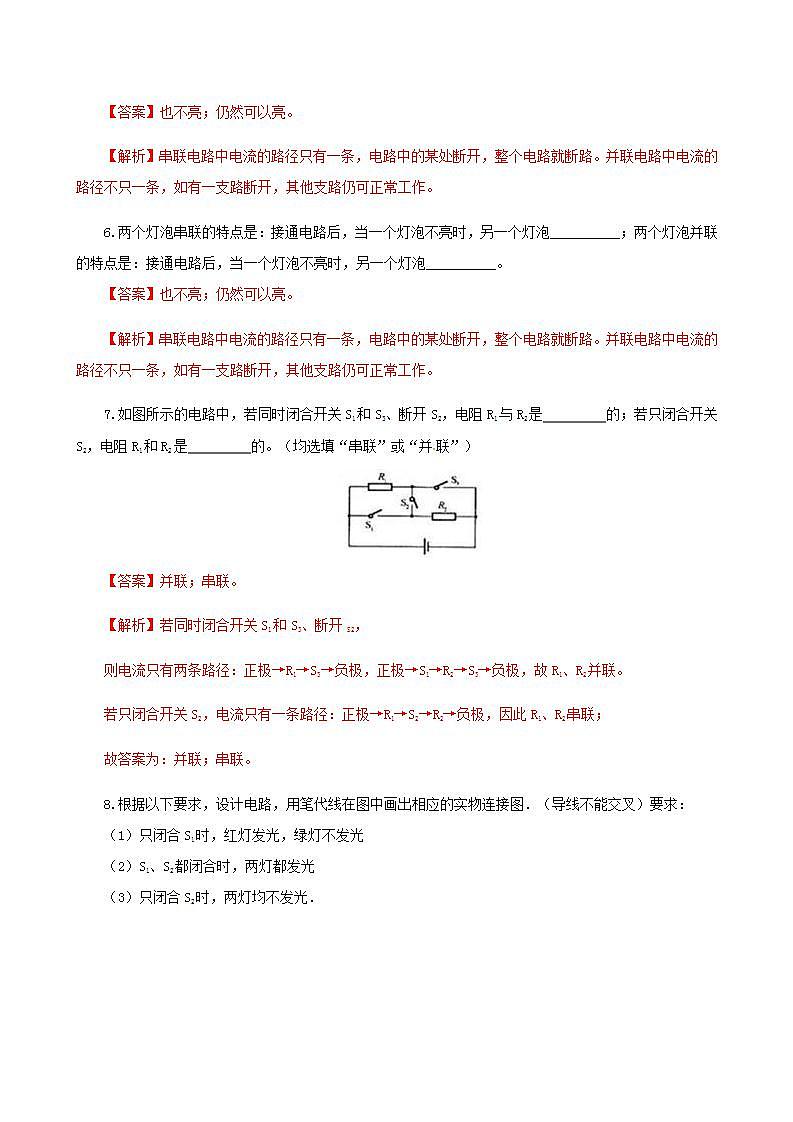

这是一份2020-2021学年第三节 串联和并联精品ppt课件，文件包含专题113串联和并联课件-2021年九年级上册精品课堂设计鲁科版五四制pptx、课时113串联和并联备作业原卷版-2021年九年级上册精品课堂设计鲁科版五四制docx、课时113串联和并联备作业解析版-2021年九年级上册精品课堂设计鲁科版五四制docx等3份课件配套教学资源，其中PPT共31页， 欢迎下载使用。

1.在我们生活中，都见过节日彩灯。闭合开关后所有小灯泡都被点亮，发出五彩斑斓的光。大家想一想，这些小灯泡是怎么连接的？为什么只用一只开关就能控制它们呢？
2.家家都有移动插座，插座上连接着许多电器，但每个电器不但独立工作，也可以一起工作，它们之间互不影响，这又是什么原理？
1.了解串、并联电路的概念，掌握串、并联电路的特点；2.会画简单的串、并联电路图；3.能按要求设计简单的串并联电路；4.能说出生活、生产中采用简单串联或并联电路的实例，培养观察能力。
1．将各元件依次连接到电路中，电路中只有一条电流并依次流经各元件，这样的连接方式叫串联。
在串联电路中，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。
2.串联电路中开关的作用
用电器并列相连的电路叫做并联电路。
在并联电路中，干路开关控制所有用电器；支路开关只能控制所在支路的用电器。
在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？
串联电路和并联电路的特点对比
电路元件逐个首尾顺次相连接的电路连接方式叫串联
将用电器并列连在电路的两端的电路连接方式叫并联
元件并列连接在电路两点间
电流只有一条路径，没有分支
电路有若干条分支，干路和任一支路可构成一条电流路径，电流有若干条路径
开关接在任何位置上都能同时控制整个电路
支路上的开关只能控制该支路干路上的开关能控制整个电路
用电器工作时互相影响，其中一个发生断路故障，电路就不能正常工作
用电器工作时互不影响，支路上的用电器发生断路故障，其余用电器可以正常工作
家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是 在电路中的。
1.按电路图连接实物电路。
2.如果电路中有两个用电器,下列说法中正确的是（ ）。A. 闭合开关S后,两灯同时亮的一定是串联； B. 闭合开关S后,两灯同时亮的一定是并联；闭合开关S后,两灯同时亮的可能是并联,也可能是串联；D. 条件不足,无法判定
3.如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是（ ）。
4.在下图所示的电路中，三盏灯属于串联的是（ ）。
5.如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个 （填电路元件）接在干路上；房间里有电灯、电视等用电器，它们是 联的。
6.在如图所示的电路图中,要使灯泡L1和L2组成串联电路,应该(　　)。A.只闭合S1B.只闭合S2C.同时闭合S1和S2D.同时闭合S1和S3
7.小东同学发现教室中是用一个按钮开关控制着四盏日光灯,那么这四盏日光灯（ ）。Ａ．一定是并联的;　　Ｂ．有可能是并联,也有可能是串联的;Ｃ．一定是串联的;　 Ｄ．有的串联,有的并联
考点一：串联和并联电路
如图所示为路口交通指示灯的示意图，指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（ ）。A. 红灯、黄灯、绿灯是串联的；B. 红灯、黄灯、绿灯是并联的；C. 红灯与黄灯并联后再与绿灯串联；D. 绿灯与黄灯并联后再与红灯串联
在下列实际电路中，各元件之间属于并联的是（ ）A. 马路边的路灯；B. 手电筒中的各节干电池；C. 学校的电铃和开关；D. 圣诞树上一串同亮同灭的小彩灯
如图所示，闭合开关S后看到灯L1发光，灯L2不发光，则可能的原因是（　　）。A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路
某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（ ）。
各用电器互相影响。任意一个用电器不工作，其他用电器均停止工作
一只开关可控制各用电器工作，且与开关的位置无关
各用电器（包括跟用电器相连的开关）各自接在电路两点之间
某一条支路断开时，其他支路上的用电器照常工作
干路上的开关可以控制所有用电器，而支路上的开关只能控制所在支路上的用电器
1.关于生活中的一些电路连接,下列判断不正确的是 (　　)。A.节日的夜晚,装扮行道树的小彩灯是串联在一起的；B.道路两旁的路灯,晚上同时亮,早上同时灭,它们是串联在一起的；C.家庭电路中,电视机与照明灯是并联在一起的；D.教室内由一个开关控制的两盏日光灯是并联的2.常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）。
3.山西运城期中]某款售水机可通过刷卡(闭合“感应”开关)或投币(闭合“投币”开关)接通供水电机取水;光线较暗时“光控”开关自动闭合,提供照明.下列简化电路中符合要求的是 (　　)。
