一、单选题（本大题共10小题，共20.0分）

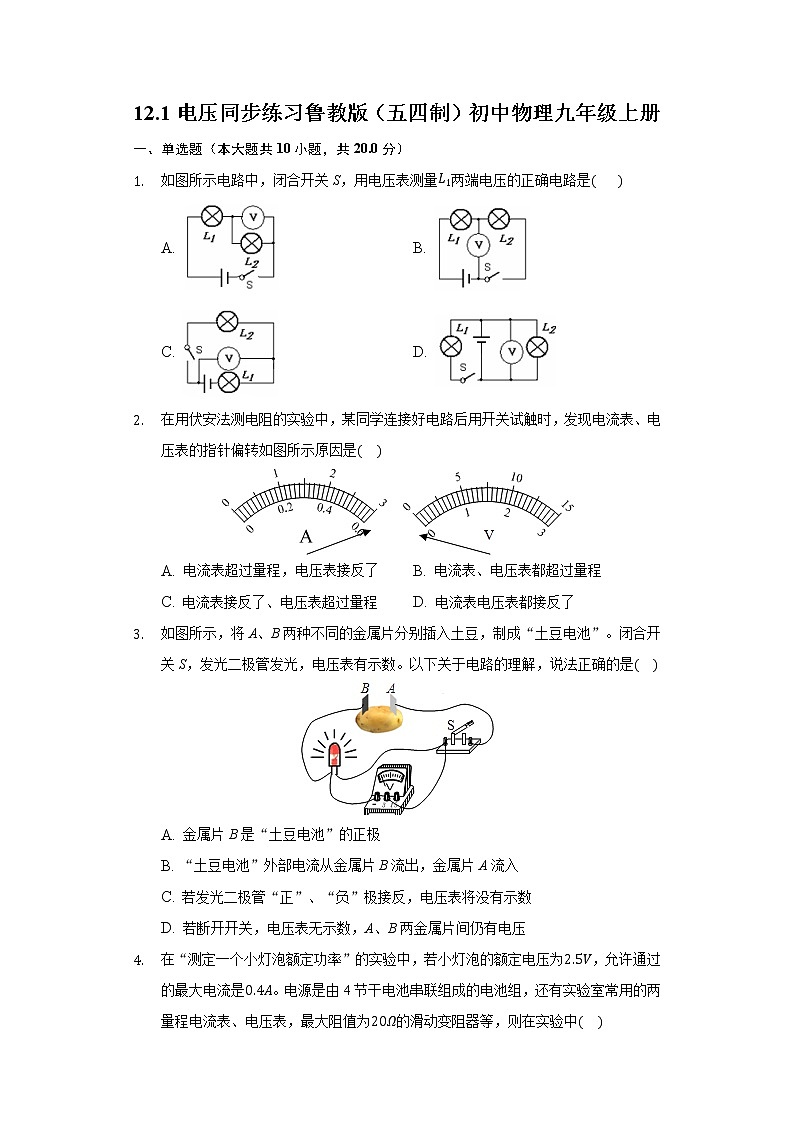

1. 如图所示电路中，闭合开关S，用电压表测量两端电压的正确电路是　　

A.  B.
C.  D.

2. 在用伏安法测电阻的实验中，某同学连接好电路后用开关试触时，发现电流表、电压表的指针偏转如图所示原因是

A. 电流表超过量程，电压表接反了 B. 电流表、电压表都超过量程
C. 电流表接反了、电压表超过量程 D. 电流表电压表都接反了

3. 如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解，说法正确的是

A. 金属片B是“土豆电池”的正极
B. “土豆电池”外部电流从金属片B流出，金属片A流入
C. 若发光二极管“正”、“负”极接反，电压表将没有示数
D. 若断开开关，电压表无示数，A、B两金属片间仍有电压

4. 在“测定一个小灯泡额定功率”的实验中，若小灯泡的额定电压为，允许通过的最大电流是。电源是由4节干电池串联组成的电池组，还有实验室常用的两量程电流表、电压表，最大阻值为的滑动变阻器等，则在实验中

A. 电流表选，电压表选
B. 电流表选，电压表选
C. 电流表选，电压表选
D. 电流表选，电压表选

5. 如图所示是小明设计的一个简易电子身高测量仪的示意图。R是一只固定着的、竖直放置的硬电阻棒，其接入电路的电阻与接入电路的棒长成正比。随着测量的人的身高变大，电表的示数也变大的是

A. 只有电流表
B. 只有电压表
C. 电流表、电压表都可以
D. 电流表、电压表都不可以

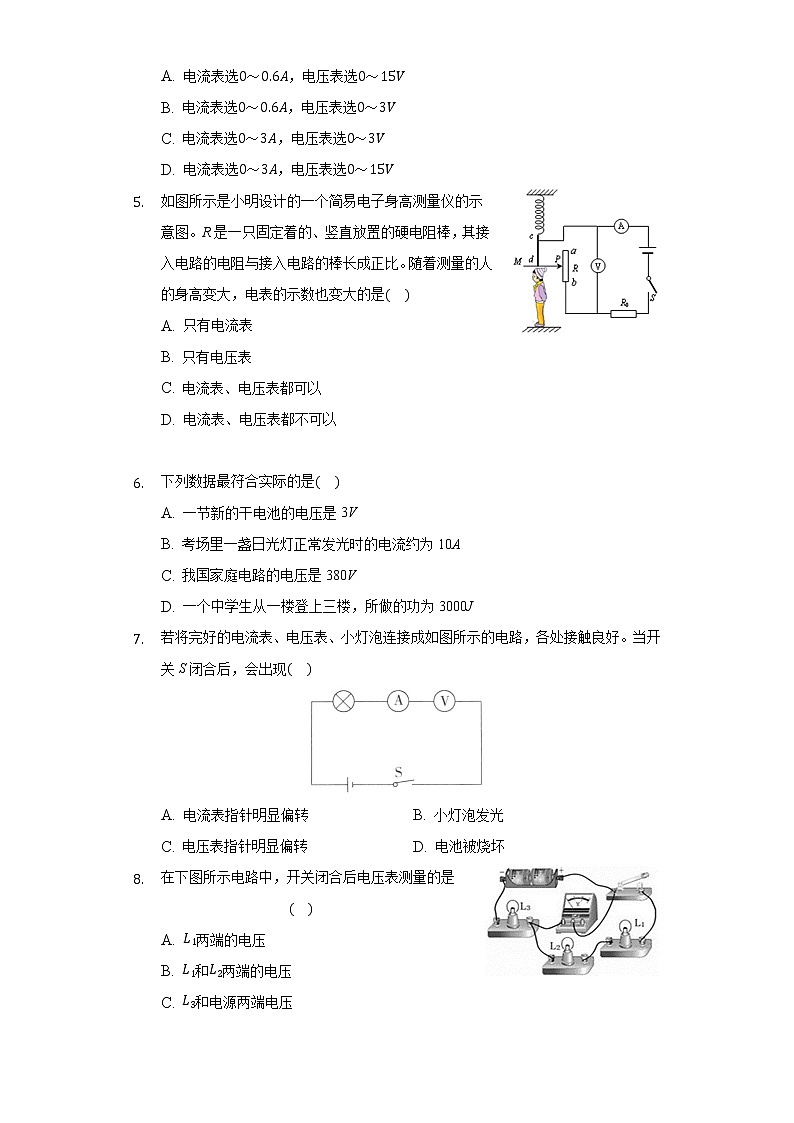

6. 下列数据最符合实际的是

A. 一节新的干电池的电压是3V
B. 考场里一盏日光灯正常发光时的电流约为10A
C. 我国家庭电路的电压是380V
D. 一个中学生从一楼登上三楼，所做的功为3000J

7. 若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现

A. 电流表指针明显偏转 B. 小灯泡发光
C. 电压表指针明显偏转 D. 电池被烧坏

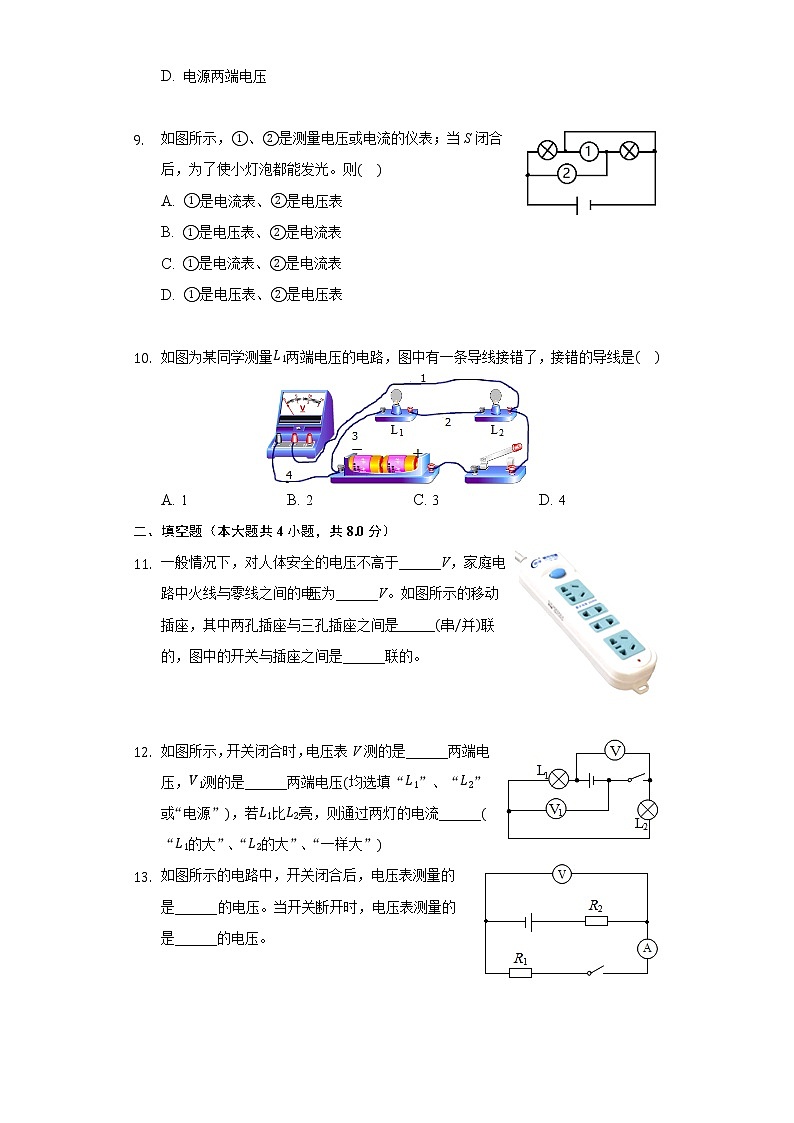

8. 在下图所示电路中，开关闭合后电压表测量的是

A. 两端的电压
B. 和两端的电压
C. 和电源两端电压
D. 电源两端电压


9. 如图所示，、是测量电压或电流的仪表；当S闭合后，为了使小灯泡都能发光。则

A. 是电流表、是电压表
B. 是电压表、是电流表
C. 是电流表、是电流表
D. 是电压表、是电压表


10. 如图为某同学测量两端电压的电路，图中有一条导线接错了，接错的导线是

A. 1 B. 2 C. 3 D. 4

二、填空题（本大题共4小题，共8.0分）

11. 一般情况下，对人体安全的电压不高于______V，家庭电路中火线与零线之间的电压为______V。如图所示的移动插座，其中两孔插座与三孔插座之间是______串并联的，图中的开关与插座之间是______联的。



12. 如图所示，开关闭合时，电压表V测的是______两端电压，测的是______两端电压均选填“”、“”或“电源”，若比亮，则通过两灯的电流______“的大”、“的大”、“一样大”
13. 如图所示的电路中，开关闭合后，电压表测量的是______的电压。当开关断开时，电压表测量的是______的电压。



14. 如图所示，在“”处可以连接电流表或电压表测量电路中的电流、电压，若与串联且能正常工作，则a是______表，b是______表，c是______表。选填“电流”或“电压”。


三、作图题（本大题共2小题，共4.0分）

15. 用连线代表导线完成如图实物图的连接，使小灯泡能够发光并且电压表能够测出小灯泡两端的电压。



16. 请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整。要求：开关S闭合后，电流方向如图，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变大。








四、实验探究题（本大题共2小题，共12.0分）

17. 如图的电流表读数为______A；如图2的电压表，若选Ⅴ的量程，读数为______Ⅴ；若选Ⅴ的量程，读数为______Ⅴ。


18. 小明在使用电压表测量电路两端电压时，将电压表接入电路前，电压表的指针如图甲所示，则应采取的操作是______。
    如图乙、丙所示，它们的读数分别是乙为______A，丙为______V。

五、计算题（本大题共2小题，共16.0分）

19. 在如图所示的电路中，电源电压是4V，保持不变．
    只闭合开关S时，电压表和电流表的示数分别是多少？
    若将S和闭合时，电流表的示数为，若将S和闭合时，电流表的示数为若将三个开关都闭合时，电流表和电压表的示数分别是多少？


20. 在如图所示的电路中，是三个电表；闭合开关S后：
    要使灯与串联，电路中______是电流表。
    要使灯与并联，电路中______是电压表。



答案和解析

1.【答案】D


【解析】

【分析】
电压表测哪个用电器两端的电压就要跟哪个用电器并联。
【解答】
A、B、C项中电压表都跟并联，测两端的电压；
只有D项中电压表跟、并联，能测出两端的电压，故D正确。
故选D。

2.【答案】A


【解析】解：如左图，电流表指针偏转到最右端，说明所测电流值超过电流表的量程，可判断是选择的量程小了，应换用较大的量程；
如右图电压表指针反偏，说明电压表流入的电流方向不对，即正负接线柱接反了。
故选：A。
从电流表和电压表的正确使用方法上找到指针不正常偏转的原因。通常原因有量程选择不合适、接线柱接反或没有调零等几种情况。
本题考查了电流表和电压表的使用规则，这两个错误在学生的实际操作中经常出现，应引起我们的注意。


3.【答案】D


【解析】解：
AB、由图中电压表的正负接线柱可知，金属片A为电源的正极，金属片B为电源的负极；所以电流从A流出，经过灯泡后回到负极，故AB错误；
C、若发光二极管“正”“负”极接反，电路中无电流，此时电压表接在“土豆电池”的两端，电压表测量的是电源电压，有示数，故C错误；
D、电源的两端是存在电压的，与外部电路的通断情况无关，故D正确。
故选：D。
电压表需要并联接入电路中，电流从电压表的正接线柱流入，从负接线柱流出；
二极管断路，根据电压表的连接方式分析；
电源两端存在电压。
本题主要考查电压表的使用、半导体的性质等，能根据电压表的接法判断电源的正负极是本题的难点。


4.【答案】B


【解析】解：已知小灯泡允许通过的最大电流为，所以电流表可以选择量程为的，如果选择的会导致示数太小无法准确读数；
小灯泡的额定电压为，所以可以选择量程为的、选择会导致示数太小无法准确读数。
故选：B。
此题考查电表的量程选择问题，所选的量程一定大于额定值并且可以正确读数，否则会损坏电表。
考查了电流表和电压表的使用方法，属于基本技能的考查，学生应熟练掌握。


5.【答案】B


【解析】解：
由图可知，与变阻器R串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流。
当被测者的身高变大时，滑片P向上移动，变阻器连入电路的阻值变大，电路的总电阻变大，电源电压恒定不变，由可知，电路中电流变小，即电流表示数变小；
在串联电路中用电器两端电压与其阻值成正比，滑动变阻器接入电路的电阻变大，所以R两端电压变大，即电压表示数变大。
故选：B。
由图知，定值电阻与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路电流，当被测者的身高越高时判断滑动变阻器连入阻值的变化，根据电路特点和欧姆定律判断两表示数的变化情况。
本题通过身高测量仪考查了串联电路特点、欧姆定律的应用，关键是正确分析电路。


6.【答案】D


【解析】

【分析】
本题考查了学生对生活中常见的电压值、电流值以及做功大小的了解与掌握，属于基础题目。
对于生活中常见的电压值要熟练掌握，如一节干电池电压、一节蓄电池电压2V、手机电池电压为、我国照明电路电压220V、对人体安全的电压是不高于36V；
日光灯正常发光时的功率为40W，根据算出电流；
一个中学生的体重大约为500N，一层楼的高度为3m，根据公式可求该同学登楼做的功。
【解答】
A.一节干电池的电压是，故A不符合实际；
B.考场里一盏日光灯正常发光时的功率为40W，电压为220V，电流约为，故B不符合实际；
C.我国家庭电路的电压是220V，故C不符合实际；
D.该同学的体重，三楼的高度，该同学登楼做的功：，故D符合实际。
故选D。

7.【答案】C


【解析】由题图知电压表、电流表与灯泡串联，所以电路的电流几乎为零，故电流表指针几乎不偏转、灯泡不会发光、电池也不会被烧坏；根据串联电路电压规律可知，电压表两端的电压几乎等于电源电压，故电压表指针明显偏转，C符合题意。故选C。


8.【答案】B


【解析】解：由图知，三个灯泡串联，电压表与灯泡、并联，所以测量灯泡和两端的电压，故B正确。
故选：B。
根据电压表的使用规则，电压表应与被测电路并联，正确分析电路便可得出结论。
此题考查了电压表的连接，解决此题的关键是分析出电压表与哪段电路并联，此题很容易分析错误。


9.【答案】B


【解析】解：从图中可以看出，开关S闭合后，如果两个灯泡都能发光，表不能为电流表，否则右面的灯泡被短路，故只能为电压表；使两灯都能发光，则为电流表；
故选：B。
电流表串联在被测电路中，电流表在电路中相当于一根导线，电流表所处位置相当于短路；
电压表与被测电路并联，电压表接在电路中，电压表所在支路相当于开路。
本题考查学生对电流表和电压表的特点的了解和掌握。注意电流表在电路中相当于导线，电压表相当于开路，所以电流表一定不能和用电器并联，电压表不能和用电器串联。


10.【答案】A


【解析】解：要测量小灯泡两端的电压，需将电压表与并联，由图知，电压表所测的是两盏灯泡的总电压，应将导1的右端，挪到右边的接线柱处。也就是说导线1接错了。
故选：A。
掌握电压表的连接方法：电压表并联在电路中，并要注意其正负接线柱的接法和量程的选择。
此题主要考查了电压表的连接方法，在考虑时，注意其连接方式、量程和正负接线柱的接法。


11.【答案】36  220  并  串


【解析】解：经验表明，对人体的安全电压一般不高于36V；
家庭电路中火线与零线之间的电压为220V；
在家庭电路中，插座与插座之间是互不影响的，因此它们是并联连接；插座上的开关与插座是串联连接。
故答案为：36；220；并；串。
对人体的安全电压是不高于36V，家庭电路电压是220V；
家庭电路中，各用电器工作时互不影响，是并联的；用电器和控制用电器的开关串联。
生活中很多情况下，电器都是采用的并联连接方法，因为这样各用电器可以互不影响。


12.【答案】电源    一样大


【解析】解：由图知，开关闭合时，灯泡和串联，电压表V测量的是两个灯泡的总电压，也就是电源电压；电压表并联在的两端，测量的是两端的电压。因串联电路中电流是处处相等，则通过两灯的电流一样大。
故答案为：电源；；一样大。
电压表测电压时应并联在被测电路的两端；
在串联电路中，电流是处处相等的。
知道并理解电压表测电压时应并联在被测电路的两端和串联电路中的电流规律是解本题的关键。


13.【答案】两端  电源


【解析】解：读图可知，开关闭合后，两电阻串联，电压表并联在电阻两端，所以测电阻两端的电压；
当开关断开时，电压表与电阻串联在一起，此时可以测量电源电压。故答案为：两端；电源。
由电路图可知，开关闭合，两电阻串联，电流表测电路电流，电压表测电阻两端电压；当开关断开时，电压表与电阻串联在一起，此时可以测量电源电压。
会正确读取电路图，能判断电压表和电流表的测量范围，是正确解答的关键。


14.【答案】电压  电压  电流


【解析】解：与串联，由图可知a表跟灯泡并联，所以应为电压表；b表与灯泡并联，应为电压表；c表跟灯泡串联，所以应为电流表。
故答案为：电压；电压；电流。
电流表与被测用电器串联，并且在电路中相当于导线，去掉后对电路有影响；
电压表与被测用电器并联，在电路中相当于开路，去掉后对电路没有影响。
填电表题实际上就是判断串并联的过程，这类题还可以采用假设法，假设圆圈处去掉，判断对电路是否有影响，有影响就填电流表，无影响就填电压表。


15.【答案】


【解析】

【分析】

根据电源确定电压表的量程，注意电表的正负接线柱的连接，根据电流流向法，以次串联电路元件，最后把电压表并在灯泡的两端。

本题考查了实物电路的连接，关键是会正确的使用电压表。

【解答】

电源的电压为3V，所以电压表的量程为，电流从电表的正接线柱流入负接线柱流出；先连接电源，电流从正极出发以次串联开关、灯泡回到电源的负极，电压表并联在灯泡的两端，如图所示：
。

故答案为：。

16.【答案】解：
要滑动变阻器改变灯泡的亮度，所以电源、滑动变阻器、灯泡和电流表串联；
灯泡变亮时，说明通过灯泡的电流变大，由可知灯泡两端电压变大，题中要求电压表示数变大，说明电压表和灯泡并联；
所以，电源在最右端的虚线框内，且上端为正极，这样可以满足如图所示的电流方向；电压表和灯泡并联，则电压表填在中间的虚线框内；电流表和灯泡串联，应填在最左端的虚线框内；如下图所示：



【解析】滑动变阻器改变灯泡的亮度，所以滑动变阻器和灯泡、电流表串联；灯泡变亮时其两端电压变大，而电压表示数变小，说明电压表和滑动变阻器并联，据此填充元件。
此类型题目要求对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确连接电路。


17.【答案】    13


【解析】解：由图1可知，电流表使用的量程，每一个大格代表，每一个小格代表，电流表示数为；
若电压表使用的量程，每一个大格代表1V，每一个小格代表，示数为；若电压表使用的量程，每一个大格代表5V，每一个小格代表，电压为13V。
故答案为：；；13。
电压表和电流表的读数：确定使用的量程，确定每一个大格和每一个小格各代表多少。
本题考查了电流表、电压表的读数，属于基础题。


18.【答案】对电压表进行调零


【解析】解：由图甲可知，将电压表接入电路前，电压表的指针未指在零刻度线上，所以应采取的操作是对电压表进行调零，即调节表盘中间的调零螺丝，使指针指在零刻度线上；
在图乙中，表盘中间有“A”，说明是电流表，采用的是量程，对应的分度值是，示数为；
在图丙中，表盘中间有“V”，说明是电压表，采用的是量程，对应的分度值是，示数为。
故答案为：对电压表进行调零；；。
在使用电压表前，要检查指针是否指在零刻度线上，若未指在零刻度线上，应调节表盘中间的调零螺丝，使指针指在零刻度线上，即调零；
电流表或电压表读数时，先明确使用的量程及对应的分度值，再根据指针位置读数。
此题考查了电压表和电流表的使用和读数，属于基本技能的考查。


19.【答案】解：只闭合开关S时，电流表、电压表串联在电路中，电压表测量电源电压，已知电源电压是4V，则电压表示数为4V，由于电压表电阻很大，则电流表的示数为0；
将三个开关都闭合时，两灯泡并联，电压表测量电源电压，则电压表的示数为4V，
电流表测量干路的电流，则电流表的示数。
答：电压表示数为4V，电流表示数为0A；
电压表示数为4V，电流表示数为。


【解析】只闭合开关S时，电压表测量电源电压，电流表串联在电路中，由此可知电压表和电流表的示数分别是多少；
将三个开关都闭合时，两灯泡并联，电压表测量电源电压，电流表测量干路的电流，并联电路中干路电路等于各支路电流之和。
本题考查了并联电路的电流规律和电压表的使用；关键是能正确辨认电路。


20.【答案】


【解析】解：要使灯与串联，电流从电源正极依次经过开关、、、回到电源负极，因此为电流表，为电压表。
要使灯与并联，电流从电源正极流出，经过开关和后开始分支，一路经过，另一路经过、，然后两路汇合回到电源负极，因此为电流表，为电压表。
故答案为：。
串联电路中；电流只有一条路径；并联电路中，电流由两条或多条路径；电流表与被测电路串联，电压表与被测用电器并联。
本题考查串并联电路的特点以及电流表、电压表在电路中的作用，关键是明确电流表在电路中相当于导线，电压表在电路中相当于开路。
