(3)红表笔接高电势,黑表笔接低电势。
(4)读数时先看量程再看小格,要正视表针。

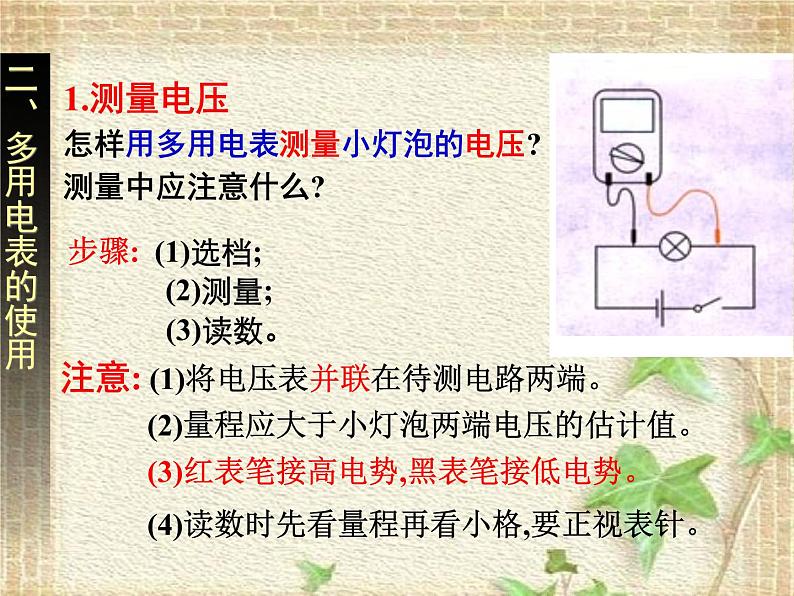

1.测量电压 怎样用多用电表测量小灯泡的电压? 测量中应注意什么?
(2)量程应大于小灯泡两端电压的估计值。
(1)将电压表并联在待测电路两端。

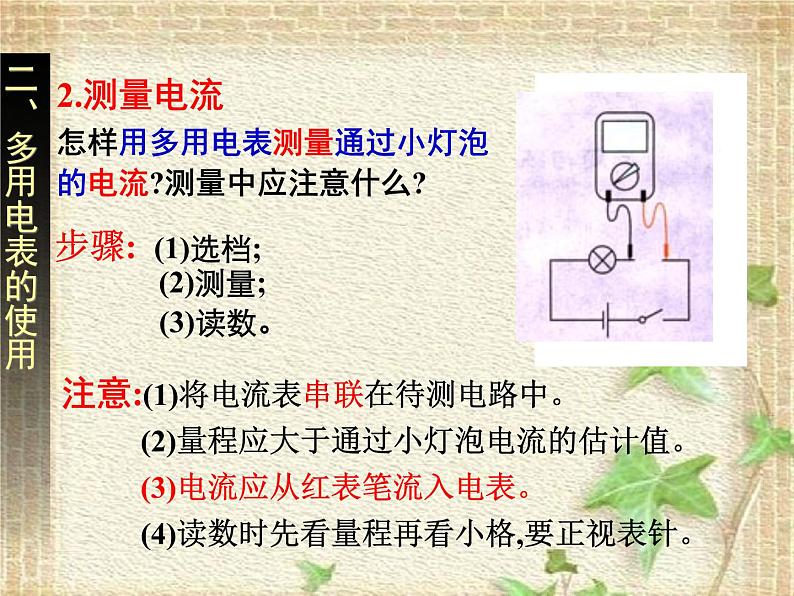

2.测量电流 怎样用多用电表测量通过小灯泡的电流?测量中应注意什么?
(1)将电流表串联在待测电路中。
(2)量程应大于通过小灯泡电流的估计值。
(3)电流应从红表笔流入电表。

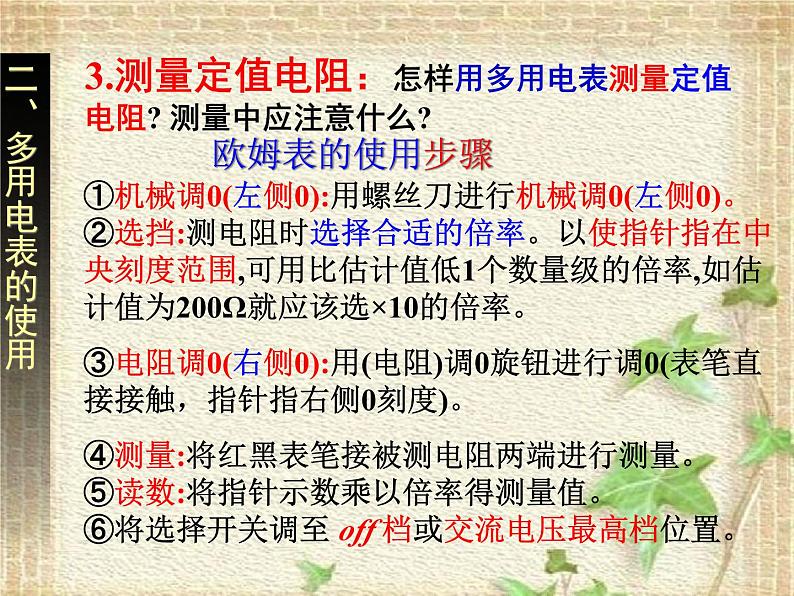

①机械调0(左侧0):用螺丝刀进行机械调0(左侧0)。 ②选挡:测电阻时选择合适的倍率。以使指针指在中央刻度范围,可用比估计值低1个数量级的倍率,如估计值为200Ω就应该选×10的倍率。③电阻调0(右侧0):用(电阻)调0旋钮进行调0(表笔直接接触，指针指右侧0刻度)。④测量:将红黑表笔接被测电阻两端进行测量。 ⑤读数:将指针示数乘以倍率得测量值。 ⑥将选择开关调至 ff 档或交流电压最高档位置。
3.测量定值电阻：怎样用多用电表测量定值电阻? 测量中应注意什么?

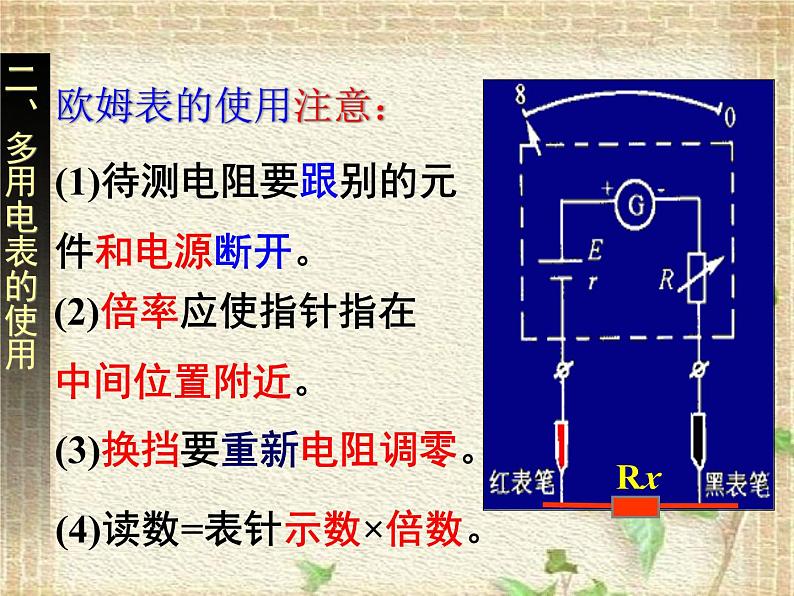

(1)待测电阻要跟别的元件和电源断开。
(2)倍率应使指针指在中间位置附近。
(3)换挡要重新电阻调零。
(4)读数=表针示数×倍数。
电流从欧姆表的黑表笔流出,经过被测电阻,从红表笔流入。
(1)二极管的单向导电性
3.测量二极管的正反向电阻：怎样用多用电表测量二极管的正反向电阻?测量中应注意什么?
(2)欧姆表中电流的方向
二极管是一种半导体元件。导电特点: 电流从正极流入时电阻较小; 电流从负极流入时电阻较大。
(3)测量二极管的正向电阻
①机械调0(左侧0)；②选挡:将选择开关旋至低倍率的 欧姆挡(例如“×10Ω挡)； ③电阻调0(右侧0)； ④测量:将黑表笔接触二极管正极,红表笔接触二极管负极； ⑤读数:将指针示数乘以倍率得测量值。
(4)测量二极管的反向电阻
①机械调0(左侧0)；②选挡:将选择开关旋至高倍率的 欧姆挡(例如“×100Ω挡)； ③再次电阻调0(右侧0)； ④测量:将黑表笔接触二极管负极,红表笔接触二极管正极； ⑤读数:将指针示数乘以倍率得测量值。
(5)应用:判断二极管的正负极; 判断二极管的好坏。
