专项十五 电功和电热
4 家庭安全用电
第1讲 家庭电路的组成
【知识梳理】
家庭电路的各部分的作用
1． 进户线：进户线有两条，一条是 ，也叫 ，一条是 。火线与零线之间的电压是 。火线与地面间的电压为 ；正常情况下，零线之间和地线之间的电压为 V。
2． 电能表：装在家庭电路的 上，这样才能测出全部家用电器消耗的 。
3． 总开关：即 或空气开关。安装在电能表后，控制整个电路的通断，以便检测电路更换设备。
4． 保险丝：电路符号： 。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻 ，产生的热量 ，铜的熔点高，不易熔断。
5． 插座：连接家用电器，给家用电器供电。插座有 和 。
6． 家庭电路的连接：各种用电器都是 接入电路的，插座与灯座是 的，控制各用电器工作的开关与用电器是 的。
① 插座的连接： （接地是将用电器的外壳与大地连接起来，这样若用电器的外壳漏电，可使电流通过地线流入大地，不致对人造成伤害，起到保护作用）。
② 开关、保险串联后接入 ，不能接入 。
③ 螺口灯座的螺旋套只允许接在 上，绝不允许接在火线上。
7． 测电笔（试电笔）：用来辨别 ；种类：钢笔式，螺丝刀式。
使用方法：手接触笔尾金属体，笔尖金属体接触被测导线，观察氖管是否发光（若发光则被测导线是火线）。
注意：使用时手指绝不能接触笔尖。
【易混淆点】
一、 家庭电路的组成
1. 家庭电路的组成部分：低压供电线（火线和零线）、电能表、总开关、保险丝、用电器、插座、灯座、开关等。
家庭电路组成
2. 家庭电路中火线和零线之间的电压为220V，在正常情况下，零线和大地之间的电压为零，火线和大地之间的电压为220V。
常见家庭电路的组成及布线情况示意图 及简易接线图
二、 家庭电路的连接、安装图的画法
1． 家庭电路中有火线、零线和地线，单根保险丝接在火线上，开关接在火线上。
2． 电灯的安装：零线、火线并排走，零线直接进灯座，火线通过开关进灯座。如果灯泡是螺丝口的，尾部中心接火线，螺旋套接零线。
3． 插座的安装：两孔插座，左孔接零线，右孔接火线；三孔插座的左边的孔接零线，右边的孔接火线，中间的孔接地线，所以称为“左零右火中接地”。如果在插座上接保险丝，保险丝应接在火线上。
4． 插座与插座之间是并联的，插座与电灯之间是并联的，各种电器之间是并联的。
5． 保险丝：
① 材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。）
② 工作原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。
③ 保险丝规格：保险丝越粗，额定电流越大。
④ 选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑤ 连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
三、 测电笔 试电笔
① 结构：两个金属电极(笔尖金属体和笔尾金属体)、氖管、弹簧和一个阻值很大的电阻——高电阻等组成；
② 作用：辨别火线和零线；
③ 使用方法：手要接触测电笔尾部的金属电极，如笔尖接触的是火线，氖管发光；如接触的是零线，则氖管不发光。
注意：手千万不能接触笔尖金属体，否则可能触电。

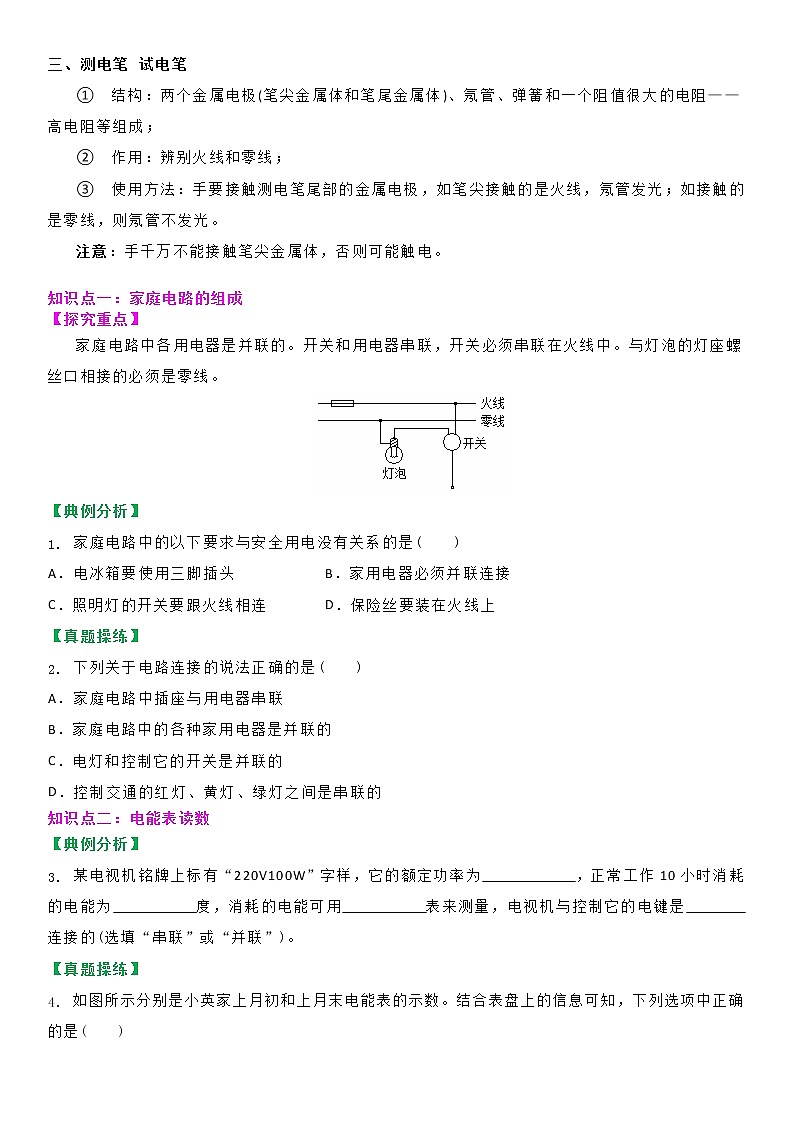

知识点一：家庭电路的组成
【探究重点】
家庭电路中各用电器是并联的。开关和用电器串联，开关必须串联在火线中。与灯泡的灯座螺丝口相接的必须是零线。
【典例分析】
1. 家庭电路中的以下要求与安全用电没有关系的是( )
A．电冰箱要使用三脚插头 B．家用电器必须并联连接
C．照明灯的开关要跟火线相连 D．保险丝要装在火线上
【真题操练】
2. 下列关于电路连接的说法正确的是( )
A．家庭电路中插座与用电器串联
B．家庭电路中的各种家用电器是并联的
C．电灯和控制它的开关是并联的
D．控制交通的红灯、黄灯、绿灯之间是串联的
知识点二：电能表读数
【典例分析】
3. 某电视机铭牌上标有“220V100W”字样，它的额定功率为 ，正常工作10小时消耗的电能为 度，消耗的电能可用 表来测量，电视机与控制它的电键是 连接的(选填“串联”或“并联”)。
【真题操练】
4. 如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是( )
A．小英家家庭电路中的干路电流不得超过10A
B．小英家上个月消耗的电能为1011kW•h
C．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2J
D．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多
知识点三：测电笔
【探究重点】
测电笔：用测电笔可以辨别火线和零线。使用时笔尖接触被测的导线，手必须接触笔尾的金属体。用测电笔测火线时氖管会发光；测零线时不会发光。
【典例分析】
5. 如图所示，用试电笔来辨别家庭电路中的火线与零线，手拿试电笔方法正确的示意图是 图(选填“甲”或“乙”)；
6. 请用笔画线表示导线，将图中的电灯、开关和插座(插座准备接大功率用电器，开关控制电灯)接入家庭电路中。
【真题操练】
7. 在家庭电路中，为了防止触电，必须把用电器的开关连接在 线上，使用测电笔辨别零线或火线时，如图所示的两种使用方法中，正确的是 图，测电笔 (能/不能)区分零线与接地线。
知识点四：家庭电路作图
【典例分析】
8. 小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯；既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯。请你根据小明设计的意图，用笔画线代替导线完成如图所示的电路。
【真题操练】
9. 一个房间要安装2盏“220V 40W”的电灯和一个插座，要求开关S只控制两盏灯且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
1. (2020·山东泰安市·九年级二模)关于家庭电路和安全用电，下列说法中正确的是( )
A．空气开关跳闸，电路不一定发生了短路
B．用电器的金属外壳必须与零线连接
C．使用测电笔时，必须用手直接接触金属笔尖
D．一般对人体而言，只要电压不高于220V就是安全的
2. (2020·山东临沂市·九年级二模)下列符合安全用电要求的是( )
A．家庭中的空气开关跳闸，一定是发生了短路
B．带金属外壳的用电器可以使用双孔插座
C．灯泡的开关应接在灯泡和火线之间
D．使用测电笔时，手不能接触笔尾金属体
3. 将电灯、开关和插座接入家庭电路中，接线正确的是( )
A．B．C．D．
4. 下列做法符合安全用电要求的是（ ）。
A．开关应接在电灯与零线之间；
B．在户外，不要靠近高压带电体；
C．使用测电笔时手不能接触金属体笔尾；
D．将三脚插头改为两脚插头接在两孔插座上使用
5. (2020·广东)利用试电笔可以方便地判断出照明电路中的火线和零线．如图所示的是使用试电笔的几种方法，其中正确的是
A．只有(1)(2) B．只有(2)(3) C．只有(3)(4) D．只有(1)(4)
6. 在全国中小学安全教育平台中，安全用电是重要的教育内容。下列符合安全用电原则的是( )
A．雷雨天气不能在大树下避雨
B．用湿毛巾擦工作中的用电器
C．有人触电立即用手将人拉开
D．用电器着火可直接泼水灭火
7. (2020·四川绵阳市·中考真题)电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是
A．插插头时外壳先接地线，拔插头时外壳先离地线
B．插插头时外壳先接地线，拔插头时外壳后离地线
C．插插头时外壳后接地线，拔插头时外壳先离地线
D．插插头时外壳后接地线，拔插头时外壳后离地线
8. 在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是 ( )
A．电能表、保险装置、总开关
B．电能表、总开关、保险装置
C．保险装置、电能表、总开关
D．总开关、电能表、保险装置
9. 如图中的家庭电路元件，连接顺序正确的是（ ）。
A. B. C. D.
10. (2019·广西贺州市·中考模拟)测电笔可以测试导线是火线还是零线．如图所示，持笔方式正确的是_______；将笔尖与导线接触，若氖管发光，此导线为_______．
11. 上海地区家庭电路的电压为 伏，电视机与空调是 连接的，日光灯和控制它的开关是 连接的(后两空均选填“串联”或“并联”)。
12. 请按要求作图:如图所示，请用笔画线代替导线将电灯、开关和插座正确接入家庭电路。
13. 家庭电路安装各个电路元件时，不但要考虑各元件能否正常工作，更要考虑使用的安全性。请用笔画线代替导线将图中开关和电灯、三孔插座接入电路，使其符合安全用电的要求。
1. (2020·福建福州市·九年级其他模拟)下列有关家庭电路和安全用电的说法正确的是( )
A．我国家庭电路的电压为36V
B．在触电事故现场，要立即切断电源
C．冰箱使用三脚插头，是为了防止电流过大引起火灾
D．用电器的开关发生短路时，会造成空气开关自动断开
2. (2020·广西柳州市·中考真题)在家里安装螺口灯泡的灯头时，灯头内的螺旋套应连按电源线的( )
A．地线 B．火线 C．零线 D．火线和零线
3. (2020·山西吕梁市·九年级二模)网上授课期间，小梦交给老师的笔记本上记录了以下四条内容。请你帮他找出记录错误的一条( )
A．床头灯的开关是串联在电路中的
B．使用试电笔时，手不能接触笔尖的金属体
C．家里的空气开关“跳闸”，是电路发生了短路
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，可能会导致触电
4. 如图所示，是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是( )
A．甲图中测电笔的使用方法是错误的 B．乙图中用干木棍撬开电线救人是错误的
C．丙图中有关家庭电路的连接是错误的 D．丁图中用湿手接触台灯做法是正确的
5. (2020·湖南株洲市·中考真题)图为试电笔的结构图。下列说法正确的是( )
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体
6. 某家庭电路如图所示，下列说法正确的是( )
A．灯泡两端的电压是36V B．灯泡L1和L2串联
C．开关S1的位置正确 D．开关S2只控制灯泡L2
7. 下列关于家庭电路的分析和安全用电的做法，正确的是( )
A．在未断开电源开关的情况下更换灯泡
B．在家庭电路中安装空气开关或保险丝
C．把用电器的三脚插头改为两脚插头接在两孔插座上使用
D．家庭电路中总电流过大一定是短路造成的
8. 下列关于生活用电的说法中错误的是（ ）。
A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体；
B．控制用电器的开关要连接在火线和用电器之间；
C．家庭电路中空气开关跳闸，一定是由于电路短路引起的；
D．安全用电要做到不接触低压带电体，不靠近高压带电体
9. (2020·辽宁阜新市·中考真题)如图所示，关于家庭电路和安全用电，下列说法正确的是( )
A．电冰箱接入三孔插座后，灯和电冰箱是串联的
B．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
C．闭合开关后，用试电笔接触A点时，氖管不发光
D．若空气开关“跳闸”，一定是电路的总功率过大
10. 如图是三线插头的照片。留心观察发现，与地线连接的那个插头比另外两个插头要稍长一些。插头在长度设计上的这种差异，主要是考虑下列哪一因素 ( )
A．使插头的造型更美观
B．有利于识别火线和零线插头
C．插入插座中更稳固
D．操作时，可确保接地插头先接地：
11. (2021·上海黄浦区·九年级一模)上海地区家庭电路中，电灯、电视机、电扇等用电器是__________的(选填“串联”或“并联”)，正常工作时，它们两端的电压为__________伏；使用的用电器减少，电路的总电阻__________(选填“变大”“不变”或“变小”)。
12. 我国普通家用电冰箱的电源电压是 伏，它与其它家用电器应 联，电冰箱制冷时，电能转化为 能。
13. 为节约电能，地下通道电动扶梯只需在白天且有人时才开启，利用红外线自动开关(现场有人，闭合，现场无人，断开)以及可见光自动开关(白天，闭合，夜间，断开)控制电路，可达到目的。请用笔画导线完成方框中图的模拟电路连接(横平竖直画直线)。
1. (2020·全国九年级单元测试)关于用电情景，下列说法符合安全用电的是( )
A．使用测电笔时，手要接触笔尾的金属体
B．家庭电路中空气开关跳闸，可以直接复位电闸
C．在电线上晾晒湿衣服
D．一边洗澡一边充电玩手机
2. (2020·山西中考真题)如图所示，志愿者小亮正在为社区老人家里更换灯泡。下列操作流程符合安全用电原则的是( )
A．摘下灯罩更换灯泡切断电源通电测试
B．切断电源摘下灯罩更换灯泡通电测试
C．更换灯泡切断电源摘下灯罩通电测试
D．摘下灯罩切断电源更换灯泡通电测试
3. (2020·辽宁葫芦岛市·九年级一模)下列关于家庭电路和安全用电的说法中，正确的是( )
A．使用测电笔，手必须接触笔尖金属体
B．更换灯泡或搬动电器前不必断开电源开关
C．发生触电事故时，漏电保护器一定会自动切断电路
D．输电线进户后，依次连接电能表、总开关、保险装置
4. (2020·浙江衢州市·中考真题)开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关(如图所示)。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是( )
A．1、2 B．1、4 C．2、4 D．3、5
5. “珍爱生命、注意安全”是同学们必须具有的意识。下列做法，符合安全用电原则的是
A．家用电器起火时，先灭火，后切断电源
B．打雷下雨时，站在大树下避雨
C．家庭电路中同时使用多个大功率用电器
D．洗衣机的金属外壳与地线相连
6. 如图所示是家庭电路的部分示意图，图中的按钮开关就是家庭墙壁上常用的开关，熔断器是老式的保险丝。下列关于家庭电路的说法中，正确的是
A．熔断器由电阻大、熔点高的材料制成
B．虽然按钮开关有塑料外壳，手湿时也不能进行操作
C．三孔插座也能按两孔插座进行安装
D．用同样亮度的LED灯代替白炽灯可以节能
7. 关于家庭电路的认识错误的是 ( )
A．家庭消耗电能的多少由电能表来测算
B．总功率过大和短路都能造成家庭电路电流过大而跳闸
C．教室里由同一个开关控制的三盏灯可能串联也可能并联
D．用试电笔测试到火线时有电流流过人体
8. (2021·上海市廊下中学九年级期末)上海地区家庭照明电路电压为___________________伏；家中各用电器之间是_______________连接(选填“串联”或“并联”)﹔家庭使用的用电器增多，电路的总电流_________________。(选填“增大”、“不变”或“减小”)。
9. 如图所示，按照家庭电路安全用电的要求，电线接头B应接在 线上，三线插座的插孔 应与地线相连。
10. 一节新干电池的电压是 V，家庭电路中控制电灯的开关与电灯是 联的。
11. 如图所示，测电笔正确的使用方法是 （选填”甲”或“乙”），已知测电笔的电阻约为1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220V 40W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的 倍（结果保留到整数）。
12. 连接好下列电路图。
13. 如图所示是某宾馆的简化电路图。是房卡开关，是控制灯的开关，只有房卡插入卡槽里(闭合)，房间内的灯和插座才能工作。请用笔画线代替导线将各器件正确连入电路。
14. 用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
【知识梳理】
家庭电路的各部分的作用
8． 进户线：进户线有两条，一条是端线，也叫火线，一条是零线。火线与零线之间的电压是220V。火线与地面间的电压为220V；正常情况下，零线之间和地线之间的电压为0V。
9． 电能表：装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
10． 总开关：即闸刀开关或空气开关。安装在电能表后，控制整个电路的通断，以便检测电路更换设备。
11． 保险丝：电路符号：。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
12． 插座：连接家用电器，给家用电器供电。插座有二孔插座和三孔插座。
13． 家庭电路的连接：各种用电器都是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。
④ 插座的连接：左零右火，上接地（接地是将用电器的外壳与大地连接起来，这样若用电器的外壳漏电，可使电流通过地线流入大地，不致对人造成伤害，起到保护作用）。
⑤ 开关、保险串联后接入火线，不能接入零线。
⑥ 螺口灯座的螺旋套只允许接在零线上，绝不允许接在火线上。
14． 测电笔（试电笔）：用来辨别火线和零线；种类：钢笔式，螺丝刀式。
使用方法：手接触笔尾金属体，笔尖金属体接触被测导线，观察氖管是否发光（若发光则被测导线是火线）。
注意：使用时手指绝不能接触笔尖。
【易混淆点】
四、 家庭电路的组成
3. 家庭电路的组成部分：低压供电线（火线和零线）、电能表、总开关、保险丝、用电器、插座、灯座、开关等。
家庭电路组成
4. 家庭电路中火线和零线之间的电压为220V，在正常情况下，零线和大地之间的电压为零，火线和大地之间的电压为220V。
常见家庭电路的组成及布线情况示意图 及简易接线图
五、 家庭电路的连接、安装图的画法
6． 家庭电路中有火线、零线和地线，单根保险丝接在火线上，开关接在火线上。
7． 电灯的安装：零线、火线并排走，零线直接进灯座，火线通过开关进灯座。如果灯泡是螺丝口的，尾部中心接火线，螺旋套接零线。
8． 插座的安装：两孔插座，左孔接零线，右孔接火线；三孔插座的左边的孔接零线，右边的孔接火线，中间的孔接地线，所以称为“左零右火中接地”。如果在插座上接保险丝，保险丝应接在火线上。
9． 插座与插座之间是并联的，插座与电灯之间是并联的，各种电器之间是并联的。
10． 保险丝：
⑥ 材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。）
⑦ 工作原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。
⑧ 保险丝规格：保险丝越粗，额定电流越大。
⑨ 选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑩ 连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
六、 测电笔 试电笔
④ 结构：两个金属电极(笔尖金属体和笔尾金属体)、氖管、弹簧和一个阻值很大的电阻——高电阻等组成；
⑤ 作用：辨别火线和零线；
⑥ 使用方法：手要接触测电笔尾部的金属电极，如笔尖接触的是火线，氖管发光；如接触的是零线，则氖管不发光。
注意：手千万不能接触笔尖金属体，否则可能触电。
知识点一：家庭电路的组成
【探究重点】
家庭电路中各用电器是并联的。开关和用电器串联，开关必须串联在火线中。与灯泡的灯座螺丝口相接的必须是零线。
【典例分析】
10. 家庭电路中的以下要求与安全用电没有关系的是( )
A．电冰箱要使用三脚插头 B．家用电器必须并联连接
C．照明灯的开关要跟火线相连 D．保险丝要装在火线上
【答案】B
【解析】
A．电冰箱有金属外壳，要使用三脚插头和三孔插座，将电冰箱的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，故A不符合题意；
B．为了保证用电器的正常工作必须要保证他的电压要够，所以要并联到电路中才能正常工作，故B符合题意；
C．如果灯灭时人们触及这些实际上带电的部位，就会造成触电事故，所以各种照明开关或单相小容量用电设备的开关，只有串接在火线上，才能确保安全。，故C不符合题意；
D．当开关或者保险丝接到零线上的时候，断开以后并不能有效切断电器上的电源，如遇强电时候保险丝不能有效切断电源，从而导致电器过压过流烧坏，故D不符合题意。
故选B。
【真题操练】
11. 下列关于电路连接的说法正确的是( )
A．家庭电路中插座与用电器串联
B．家庭电路中的各种家用电器是并联的
C．电灯和控制它的开关是并联的
D．控制交通的红灯、黄灯、绿灯之间是串联的
【答案】B
【解析】
AB．家庭电路中各家用电器之间是并联的，家庭电路中的插座与用电器是并联的，故A错误，B正确；
C．开关控制灯泡时，开关和灯泡之间是串联的，故C错误；
D．控制交通的红灯、黄灯、绿灯都能单独工作，互不影响，是并联的，故D错误。
故选B。
知识点二：电能表读数
【典例分析】
12. 某电视机铭牌上标有“220V100W”字样，它的额定功率为 ，正常工作10小时消耗的电能为 度，消耗的电能可用 表来测量，电视机与控制它的电键是 连接的(选填“串联”或“并联”)。
【答案】100W 1 电能 串联
【解析】
[1]“220V 100W”表示电视机的额定电压是220V，额定功率是100W。
[2]电视机正常工作时的实际电功率
P=P额=100W=0.1kW
正常工作10h消耗的电能
W=Pt=0.1kW×10h=1kW·h=1度
[3]在家庭电路中，用电能表来测量用电器消耗的电能。
[4]为了有效的控制电视机，电视机与控制它的电键是串联的。
【真题操练】
13. 如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是( )
A．小英家家庭电路中的干路电流不得超过10A
B．小英家上个月消耗的电能为1011kW•h
C．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2J
D．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多
【答案】D
【解析】A、由图知电能表允许通过的最大电流为40A，因此小英家干路中的电流不得超过40A，故A错误；
B、小英家上月消耗的电能为：5647.8kW•h-5546.7kW•h=101.1kW•h，故B错误；
C、指示灯闪烁320次消耗的电能：；故C错误；
D、1600imp/kW•h表示每消耗1kW•h的电能，指示灯闪烁1600次，电能表上指示灯闪烁的次数越多，则电路中消耗的电能越多，故D正确。
故选：D。
知识点三：测电笔
【探究重点】
测电笔：用测电笔可以辨别火线和零线。使用时笔尖接触被测的导线，手必须接触笔尾的金属体。用测电笔测火线时氖管会发光；测零线时不会发光。
【典例分析】
14. 如图所示，用试电笔来辨别家庭电路中的火线与零线，手拿试电笔方法正确的示意图是 图(选填“甲”或“乙”)；
【答案】甲
【解析】在使用试电笔时，用手指按住笔卡，用笔尖接触实测的导线，所以甲图的作用方法正确。
15. 请用笔画线表示导线，将图中的电灯、开关和插座(插座准备接大功率用电器，开关控制电灯)接入家庭电路中。
【答案】
【解析】在家庭电路中，开关要控制电灯，应将开关与电灯串联，且将开关接在火线与电灯之间，三孔插座与电灯应并联在电路中，而三孔插座的接线应是左边的孔接零线，右边的孔接火线，上面的孔接地线，故接线如下：
【真题操练】
16. 在家庭电路中，为了防止触电，必须把用电器的开关连接在 线上，使用测电笔辨别零线或火线时，如图所示的两种使用方法中，正确的是 图，测电笔 (能/不能)区分零线与接地线。
【答案】火 甲 不能
【解析】
[1]在家庭电路中，为了防止触电，必须把用电器的开关连接在火线上。
[2]使用测电笔辨别零线或火线时，手必须触碰到笔尾金属体，如图所示的两种使用方法中，正确的是甲图。
[3]正常情况下零线和地线均不带电，所以测电笔不能区分零线与接地线。
知识点四：家庭电路作图
【典例分析】
17. 小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯；既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯。请你根据小明设计的意图，用笔画线代替导线完成如图所示的电路。
【答案】
【解析】
由题知，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，这说明楼上开关和楼下开关是串联的；为了保证用电的安全，开关应与火线连接再连接到LED灯，再将LED灯的另一端与零线连接。如图所示
【真题操练】
18. 一个房间要安装2盏“220V 40W”的电灯和一个插座，要求开关S只控制两盏灯且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
【答案】
【解析】
要求开关S只控制两盏灯且每盏灯都能正常发光，则两个灯泡是并联的，且与插座之间也是并联的；开关同时控制两个灯泡，灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时，能切断火线与灯泡的连接，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；两孔插座的接法，左边接零线，右边接火线。如图所示：
14. (2020·山东泰安市·九年级二模)关于家庭电路和安全用电，下列说法中正确的是( )
A．空气开关跳闸，电路不一定发生了短路
B．用电器的金属外壳必须与零线连接
C．使用测电笔时，必须用手直接接触金属笔尖
D．一般对人体而言，只要电压不高于220V就是安全的
【答案】A
【解析】
A．家庭电路中总功率过大或发生短路时，空气开关会跳闸，故A正确；
B．家用电器的金属外壳要与大地相连，若金属外壳带电，电流会通过地线导入大地，避免触电，故B错误；
C．使用测电笔时，必须用手接触笔尾的金属体，不能与笔尖金属体接触，故C错误；
D．不高于36V的电压对人体是安全的，故D错误。
故选A。
15. (2020·山东临沂市·九年级二模)下列符合安全用电要求的是( )
A．家庭中的空气开关跳闸，一定是发生了短路
B．带金属外壳的用电器可以使用双孔插座
C．灯泡的开关应接在灯泡和火线之间
D．使用测电笔时，手不能接触笔尾金属体
【答案】C
【解析】
A．空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过大，故A不符合题意；
B．有金属外壳的用电器应使用三孔插座，这样使金属外壳接地，防止漏电而触电，故B不符合题意；
C．为了用电安全，家庭电路中控制灯泡的开关应接在火线和灯泡之间，故C符合题意；
D．使用试电笔时，手应接触笔尾金属体，这样才能辨别火线和零线，故D不符合题意。
故选C。
16. 将电灯、开关和插座接入家庭电路中，接线正确的是( )
A．B．C．D．
【答案】D
【解析】根据安全用电的原则，开关要先接在火线上，开关和电灯要串联，然后火线进入螺口灯泡顶端的金属点，最后螺口灯泡的螺旋套要接在零线上；
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；且三孔插座与电灯要并联，故D图正确。
故选：D。
17. 下列做法符合安全用电要求的是（ ）。
A．开关应接在电灯与零线之间；
B．在户外，不要靠近高压带电体；
C．使用测电笔时手不能接触金属体笔尾；
D．将三脚插头改为两脚插头接在两孔插座上使用
【答案】B
【解析】A、控制电灯的开关安装在火线与灯之间，防止维修或更换电灯时发生触电事故。故A错误；
B、在户外，不要靠近高压带电体，因为高压带电体在不接触时也可能会触电，故B正确；
C、使用测电笔时，人手不能接触笔尖，但必须接触笔尾金属体，故C错误；
D、带有金属外壳的用电器，其金属外壳一定要接地线，故不能把用电器的三脚插头改为两脚插头接在两孔插座上使用，以防用电器外壳带电，会危及人身安全，故D错误。
故选B。
18. (2020·广东)利用试电笔可以方便地判断出照明电路中的火线和零线．如图所示的是使用试电笔的几种方法，其中正确的是
A．只有(1)(2) B．只有(2)(3) C．只有(3)(4) D．只有(1)(4)
【答案】D
【解析】
试电笔的笔尖接触要检测的导线，手接触笔尾金属体，当笔尖接触检测导线时，氖管发光的是火线，氖管不发光的是零线，故(1)(4)正确．
19. 在全国中小学安全教育平台中，安全用电是重要的教育内容。下列符合安全用电原则的是( )
A．雷雨天气不能在大树下避雨
B．用湿毛巾擦工作中的用电器
C．有人触电立即用手将人拉开
D．用电器着火可直接泼水灭火
【答案】A
【解析】A、雷电是高空云层放电，高大的树木、建筑物等易将电流导向大地，所以，雷雨天躲在大树底下避雨非常危险，故A符合安全用电原则；
B、生活用水是导体，用湿抹布擦工作中的用电器容易发生触电，故B不符合安全用电原则；
C、发现有人触电，应当先断开电源，不能用手将人拉开，否则施救者也会触电，故C不符合安全用电原则；
D、用电器着火时，要先切断电源，再救火，若直接用水泼易引发触电，故D不符合安全用电原则。
故选：A。
20. (2020·四川绵阳市·中考真题)电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是
A．插插头时外壳先接地线，拔插头时外壳先离地线
B．插插头时外壳先接地线，拔插头时外壳后离地线
C．插插头时外壳后接地线，拔插头时外壳先离地线
D．插插头时外壳后接地线，拔插头时外壳后离地线
【答案】B
【解析】
标有“E”字的插脚比其他两脚稍长一些，这样在插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电；故B符合题意。
故选B。
21. 在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是 ( )
A．电能表、保险装置、总开关
B．电能表、总开关、保险装置
C．保险装置、电能表、总开关
D．总开关、电能表、保险装置
【答案】B；
【解析】电能表的测量整个家庭消耗电能的多少，一定安装在最前面。总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面。电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面。故B正确；
22. 如图中的家庭电路元件，连接顺序正确的是（ ）。
A. B. C. D.
【答案】B。
【解析】电能表的测量整个家庭消耗电能的多少，一定安装在最前面。开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面。电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险装置安装在总开关的后面。故只有B正确。
23. (2019·广西贺州市·中考模拟)测电笔可以测试导线是火线还是零线．如图所示，持笔方式正确的是_______；将笔尖与导线接触，若氖管发光，此导线为_______．
【答案】甲 火线
【解析】
[1]测电笔可以测试导线是火线还是零线．持笔正确的方式是手应接触笔尾金属体，故甲是正确的；
[2]将笔尖与导线接触，若氖管发光，此导线为火线；
24. 上海地区家庭电路的电压为 伏，电视机与空调是 连接的，日光灯和控制它的开关是 连接的(后两空均选填“串联”或“并联”)。
【答案】220 并联 串联
【解析】
[1][2]在我国，家庭电路电压是220V，电视机是家用电器，正常工作电压是220V，电视机和其它家庭电器之间是并联的。
[3]用电器与控制其开关是串联关系，所以，日光灯和控制它的开关是串联连接的。
25. 请按要求作图:如图所示，请用笔画线代替导线将电灯、开关和插座正确接入家庭电路。
【答案】如下图；
【解析】首先辨别图中三根线地线、火线、零线。
(1)灯泡接法：火线进入开关，经灯泡连到零线，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
(2)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；
26. 家庭电路安装各个电路元件时，不但要考虑各元件能否正常工作，更要考虑使用的安全性。请用笔画线代替导线将图中开关和电灯、三孔插座接入电路，使其符合安全用电的要求。
【答案】
【解析】
灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。电路连接如下图
14. (2020·福建福州市·九年级其他模拟)下列有关家庭电路和安全用电的说法正确的是( )
A．我国家庭电路的电压为36V
B．在触电事故现场，要立即切断电源
C．冰箱使用三脚插头，是为了防止电流过大引起火灾
D．用电器的开关发生短路时，会造成空气开关自动断开
【答案】B
【解析】
A．我国家庭电路电压是220V，故A错误；
B．发现有人触电时，千万不能用手将触电人拉开，这样救人者也会触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故B正确；
C．冰箱使用三脚插头，是为了将冰箱的金属外壳接地，防止因外壳漏电而发生触电事故，故C错误；
D．用电器的开关发生短路时，开关闭合，用电器正常工作，不会造成空气开关自动断开，故D错误。
故选B。
15. (2020·广西柳州市·中考真题)在家里安装螺口灯泡的灯头时，灯头内的螺旋套应连按电源线的( )
A．地线 B．火线 C．零线 D．火线和零线
【答案】C
【解析】
安全用电规范中规定灯头内的螺旋套应连按电源线的零线。
故选C。
16. (2020·山西吕梁市·九年级二模)网上授课期间，小梦交给老师的笔记本上记录了以下四条内容。请你帮他找出记录错误的一条( )
A．床头灯的开关是串联在电路中的
B．使用试电笔时，手不能接触笔尖的金属体
C．家里的空气开关“跳闸”，是电路发生了短路
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，可能会导致触电
【答案】C
【解析】
A．床头灯的开关与控制的灯是串联在电路中的，故A正确，不符合题意；
B．使用试电笔时，手不能接触笔尖的金属体，否则会发生触电事故，故B正确，不符合题意；
C．空气开关“跳闸”，可能是发生短路，也可能是用电器的总功率过大，故C错误，符合题意；
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故D正确，不符合题意。
17. 如图所示，是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是( )
A．甲图中测电笔的使用方法是错误的 B．乙图中用干木棍撬开电线救人是错误的
C．丙图中有关家庭电路的连接是错误的 D．丁图中用湿手接触台灯做法是正确的
【答案】A
【解析】
A．测电笔使用时不能接触笔尖金属杆，需要用手接触尾部金属帽，图甲错误，故A正确；
B．发生触电事故时，应迅速断开电路开关，若没有开关，需用干木柴等绝缘物挑开电线，图乙正确，故B错误；
C．图丙的连接遵循左零右火的原则，且开关在火线一侧，图丙连接正确，故C错误；
D．用电时，用湿手接触用电器，容易引发触电事故，故D错误。
故选A。
18. (2020·湖南株洲市·中考真题)图为试电笔的结构图。下列说法正确的是( )
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体
【答案】A
【解析】
ABC．使用试电笔时，手不要接触试电笔前端的金属笔尖，必须接触试电笔的金属卡，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，故A正确，BC错误；
D．为保证安全，试电笔的外壳需用绝缘材料制作，故D错误。
故选A。
19. 某家庭电路如图所示，下列说法正确的是( )
A．灯泡两端的电压是36V B．灯泡L1和L2串联
C．开关S1的位置正确 D．开关S2只控制灯泡L2
【答案】D
【解析】A、火线和零线之间的电压是220V，两个灯泡并联在火线和零线之间，所以两个灯两端的电压都是220V，故A错误。
B、两个灯并列连接在一起，所以灯泡L1和L2并联，故B错误。
C、开关S1控制灯泡L1，零线首先过开关S1，然后再入灯泡L1，这样使用时在断开开关S1时，灯泡熄灭，但是没有切断火线，容易发生触电事故，故C错误。
D、开关S2在的支路上，只控制灯泡L2，故D正确。
故选：D。
20. 下列关于家庭电路的分析和安全用电的做法，正确的是( )
A．在未断开电源开关的情况下更换灯泡
B．在家庭电路中安装空气开关或保险丝
C．把用电器的三脚插头改为两脚插头接在两孔插座上使用
D．家庭电路中总电流过大一定是短路造成的
【答案】B
【解析】A、在未断开电源开关的情况下更换灯泡容易发生触电事故，故A错误；
B、为防止因为干路电流过大引起火灾，家庭电路中必须安装保险丝或空气开关，故B正确；
C、把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故C错误；
D、家庭电路中电流过大的原因还有可能是用电器的总功率过大，不一定是短路造成的，故D错误。
故选：B。
21. 下列关于生活用电的说法中错误的是（ ）。
A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体；
B．控制用电器的开关要连接在火线和用电器之间；
C．家庭电路中空气开关跳闸，一定是由于电路短路引起的；
D．安全用电要做到不接触低压带电体，不靠近高压带电体
【答案】C
【解析】A、用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，故A正确；
B、家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电，故B正确；
C、家庭电路中空气开关跳闸，可能是用电器的总功率过大，也可能是电路中发生了短路，故C错误；
D、不接触低压带电体，不靠近高压带电体。符合安全用电原则，故D正确。
故选C。
22. (2020·辽宁阜新市·中考真题)如图所示，关于家庭电路和安全用电，下列说法正确的是( )
A．电冰箱接入三孔插座后，灯和电冰箱是串联的
B．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
C．闭合开关后，用试电笔接触A点时，氖管不发光
D．若空气开关“跳闸”，一定是电路的总功率过大
【答案】B
【解析】
A．电冰箱接入三孔插座后灯与电冰箱是并联的，电冰箱和灯都能正常工作，并且互不影响，故A错误；
B．电冰箱接入三孔插座能使金属外壳接地，防止金属外壳的用电器漏电发生触电事故，故B正确；
C．闭合开关后，A点与火线连接，用试电笔接触A点时，氖管发光，故C错误；
D．若空气开关“跳闸”，可能是电路发生短路，可能是电路的总功率过大，故D错误。
故选B。
23. 如图是三线插头的照片。留心观察发现，与地线连接的那个插头比另外两个插头要稍长一些。插头在长度设计上的这种差异，主要是考虑下列哪一因素 ( )
A．使插头的造型更美观
B．有利于识别火线和零线插头
C．插入插座中更稳固
D．操作时，可确保接地插头先接地：
【答案】D；
【解析】插头制作的长一些的要接地线的，可以使用电器在与火线接通之间先使外壳与地线相通，或在拔插头时，先使插头与火线相脱离。 故选：D；
24. (2021·上海黄浦区·九年级一模)上海地区家庭电路中，电灯、电视机、电扇等用电器是__________的(选填“串联”或“并联”)，正常工作时，它们两端的电压为__________伏；使用的用电器减少，电路的总电阻__________(选填“变大”“不变”或“变小”)。
【答案】并联 220 变大
【解析】
[1]由于各用电器之间是独立工作，互补影响，故各用电器是并联的。
[2]家庭电路中电压为220V。
[3]并联电路中，随着用电器增多，总电流变大，由于总电压不变，故总电阻变小，故当用电器减少时，总电流变小，总电压不变，故总电阻变大。
25. 我国普通家用电冰箱的电源电压是 伏，它与其它家用电器应 联，电冰箱制冷时，电能转化为 能。
【答案】220 并 机械能
【解析】
[1]我国家庭电路的电压是220V，所以电冰箱电源电压是220V。
[2]电冰箱和其它用电器互不影响，可以单独工作，所以电冰箱和其它用电器是并联的。
[3]电冰箱制冷时，电能转化为压缩机的机械能。
26. 为节约电能，地下通道电动扶梯只需在白天且有人时才开启，利用红外线自动开关(现场有人，闭合，现场无人，断开)以及可见光自动开关(白天，闭合，夜间，断开)控制电路，可达到目的。请用笔画导线完成方框中图的模拟电路连接(横平竖直画直线)。
【答案】
【解析】
用导线从火线开始，将两个开关串联，再连接电动扶梯的电动机，最后回到零线。如图所示：
15. (2020·全国九年级单元测试)关于用电情景，下列说法符合安全用电的是( )
A．使用测电笔时，手要接触笔尾的金属体
B．家庭电路中空气开关跳闸，可以直接复位电闸
C．在电线上晾晒湿衣服
D．一边洗澡一边充电玩手机
【答案】A
【解析】
A．使用测电笔时，手要接触笔尾金属体，但不能接触笔尖金属体，故A正确，符合题意；
B．家庭中的空气开关突然跳闸，是由于短路或总功率过大等原因导致的，所以应该先检查电路的故障，排除故障后，在将空气开关复位，故B错误，不符合题意；
CD．由于普通的水是导体，容易导电，在电线上晾晒湿衣服、一边洗澡一边充电玩手机容易引起触电事故，故CD错误，不符合题意。
故选A。
16. (2020·山西中考真题)如图所示，志愿者小亮正在为社区老人家里更换灯泡。下列操作流程符合安全用电原则的是( )
A．摘下灯罩更换灯泡切断电源通电测试
B．切断电源摘下灯罩更换灯泡通电测试
C．更换灯泡切断电源摘下灯罩通电测试
D．摘下灯罩切断电源更换灯泡通电测试
【答案】B
【解析】
更换灯泡之前必须断开开关，切断电源，摘下灯罩，更换灯泡，最后通电测试灯泡是否发光，故B正确，ACD错误。
故选B。
17. (2020·辽宁葫芦岛市·九年级一模)下列关于家庭电路和安全用电的说法中，正确的是( )
A．使用测电笔，手必须接触笔尖金属体
B．更换灯泡或搬动电器前不必断开电源开关
C．发生触电事故时，漏电保护器一定会自动切断电路
D．输电线进户后，依次连接电能表、总开关、保险装置
【答案】D
【解析】
A．使用测电笔时，手必须接触笔尾金属体，不能接触笔尖金属体，故A错误；
B．更换灯泡、搬动用电器前，应断开电源开关，以防止人接触用电器时触电，故B错误；
C．漏电保护器在电路发生漏电现象时会自动跳闸，所以由于漏电而发生触电事故时，漏电保护器会自动切断电路，若触电不是因为漏电发生的，则漏电保护器不会断开电路，故C错误；
D．输电线进户后首先接到电能表上，后面依次是总开关、保险装置、插座等，故D正确。
故选D。
18. (2020·浙江衢州市·中考真题)开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关(如图所示)。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是( )
A．1、2 B．1、4 C．2、4 D．3、5
【答案】C
【解析】
在家庭电路中，电路的总开关应该接在干路中，在电能表之后，故1合理；三孔插座中，中间的孔接地，不要开关控制，故2是不合理的；三孔插座的右孔接的是火线，开关3控制的是火线，故3合理；控制灯泡的开关应该接在火线和灯泡之间，不能接在零线与灯泡之间，故4不合理，5合理。综上所述，无需设置的是2、4。
故选C。
19. “珍爱生命、注意安全”是同学们必须具有的意识。下列做法，符合安全用电原则的是
A．家用电器起火时，先灭火，后切断电源
B．打雷下雨时，站在大树下避雨
C．家庭电路中同时使用多个大功率用电器
D．洗衣机的金属外壳与地线相连
【答案】D
【解析】家用电器起火时，应先切断电源，再救火，所以A错；打雷下雨时，站在大树下避雨，有可能会遭到雷击，所以B错误；家庭电路中同时使用多个大功率用电器，会导致电路中电流过大，C错；家庭电路中洗衣机之类金属外壳的用电器，要把外壳与大地相连，这样可以避免由于用电器漏电而引起的触电事故，所以D对。
20. 如图所示是家庭电路的部分示意图，图中的按钮开关就是家庭墙壁上常用的开关，熔断器是老式的保险丝。下列关于家庭电路的说法中，正确的是
A．熔断器由电阻大、熔点高的材料制成
B．虽然按钮开关有塑料外壳，手湿时也不能进行操作
C．三孔插座也能按两孔插座进行安装
D．用同样亮度的LED灯代替白炽灯可以节能
【答案】BD
【解析】保险丝采用电阻率大、熔点低的铅锑合金制成，在电流过大时能自动切断电源，故A错误；虽然按钮开关有塑料外壳，手湿时也不能进行操作，因为水是导体，故B正确；使用三孔插座时，能把金属外壳接地，即使金属外壳的用电器漏电，人体被接地的导线短路，不会对人体造成伤害，所以，三孔插座不能按两孔插座进行安装，故C错误；由于LED发光时把电能转化为光能的效率更高，所以，用同样亮度的LED灯代替白炽灯可以节能，故D正确，故选BD。
21. 关于家庭电路的认识错误的是 ( )
A．家庭消耗电能的多少由电能表来测算
B．总功率过大和短路都能造成家庭电路电流过大而跳闸
C．教室里由同一个开关控制的三盏灯可能串联也可能并联
D．用试电笔测试到火线时有电流流过人体
【答案】C
【解析】
A．电能表是用来测量家庭电路消耗电能的多少，故A正确，不符合题意；
B．家庭电路电流过大的原因是：用电器总功率过大或短路，总功率过大和短路都能造成家庭电路电流过大而跳闸。故B确，不符合题意；
C．因为当其中一盏灯坏了后，其余二盏灯还能正常发光，所以三盏灯互不影响，是并联，故C 错误，符合题意；
D．在正确使用试电笔辨别火线时，试电笔的氖管发光，电流需要经过人体形成回路，所以电流应该很小，故D正确，不符合题意。
故选C。
22. (2021·上海市廊下中学九年级期末)上海地区家庭照明电路电压为___________________伏；家中各用电器之间是_______________连接(选填“串联”或“并联”)﹔家庭使用的用电器增多，电路的总电流_________________。(选填“增大”、“不变”或“减小”)。
【答案】220 并联 增大
【解析】
[1]我国家庭电路电压为220V，所以上海地区家庭照明电路电压为220V。
[2]家中各用电器之间是互不影响的，所以家中各用电器之间是并联的。
[3]家庭用电器之间是并联的，使用的用电器增多，电路的总电流增大。
23. 如图所示，按照家庭电路安全用电的要求，电线接头B应接在 线上，三线插座的插孔 应与地线相连。
【答案】火；a；
【解析】从安全的角度分析，火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。这样开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡时更安全，故B接火线，A接零线。三孔插座的上孔接地线，左孔接零线，右孔接火线，所以此图中a接地线；
24. 一节新干电池的电压是 V，家庭电路中控制电灯的开关与电灯是 联的。
【答案】1.5 串
【解析】
[1][2]一节新的干电池的电压一般是1.5V，家庭电路中的开关需要控制电灯，并联会把用电器短路，所以与电灯是串联的。
25. 如图所示，测电笔正确的使用方法是 （选填”甲”或“乙”），已知测电笔的电阻约为1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220V 40W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的 倍（结果保留到整数）。
【答案】乙；900。
【解析】使用测电笔时，拇指和中指不要接触测电笔前端的金属体，手必须接触测电笔末端的金属体，使电源和大地之间形成通路，故乙是正确的测量方法；
通过测电笔的电流为I笔===2×10﹣4A；
因为P=UI，所以通过灯泡的电流为I灯==≈0.18A，
所以灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的=900倍。
26. 连接好下列电路图。
【答案】
【解析】
灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；如图所示。
27. 如图所示是某宾馆的简化电路图。是房卡开关，是控制灯的开关，只有房卡插入卡槽里(闭合)，房间内的灯和插座才能工作。请用笔画线代替导线将各器件正确连入电路。
【答案】
【解析】
开关S1是房卡开关，相当于总开关，灯泡应与插座应并联接入电路，火线先连接S1，然后连接插座与开关S2、灯泡，最后连入零线。
28. 用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
【答案】
【解析】（1）灯泡接法：开关接在灯和火线之间，零线直接与灯泡的螺旋套相连：
（2）安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线，保险丝要接在火线上；
如下图所示：
专项十五 电功和电热
4 家庭安全用电
第1讲 家庭电路的组成
【知识梳理】
家庭电路的各部分的作用
1． 进户线：进户线有两条，一条是 ，也叫 ，一条是 。火线与零线之间的电压是 。火线与地面间的电压为 ；正常情况下，零线之间和地线之间的电压为 V。
2． 电能表：装在家庭电路的 上，这样才能测出全部家用电器消耗的 。
3． 总开关：即 或空气开关。安装在电能表后，控制整个电路的通断，以便检测电路更换设备。
4． 保险丝：电路符号： 。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻 ，产生的热量 ，铜的熔点高，不易熔断。
5． 插座：连接家用电器，给家用电器供电。插座有 和 。
6． 家庭电路的连接：各种用电器都是 接入电路的，插座与灯座是 的，控制各用电器工作的开关与用电器是 的。
① 插座的连接： （接地是将用电器的外壳与大地连接起来，这样若用电器的外壳漏电，可使电流通过地线流入大地，不致对人造成伤害，起到保护作用）。
② 开关、保险串联后接入 ，不能接入 。
③ 螺口灯座的螺旋套只允许接在 上，绝不允许接在火线上。
7． 测电笔（试电笔）：用来辨别 ；种类：钢笔式，螺丝刀式。
使用方法：手接触笔尾金属体，笔尖金属体接触被测导线，观察氖管是否发光（若发光则被测导线是火线）。
注意：使用时手指绝不能接触笔尖。
【易混淆点】
一、 家庭电路的组成
1. 家庭电路的组成部分：低压供电线（火线和零线）、电能表、总开关、保险丝、用电器、插座、灯座、开关等。
家庭电路组成
2. 家庭电路中火线和零线之间的电压为220V，在正常情况下，零线和大地之间的电压为零，火线和大地之间的电压为220V。
常见家庭电路的组成及布线情况示意图 及简易接线图
二、 家庭电路的连接、安装图的画法
1． 家庭电路中有火线、零线和地线，单根保险丝接在火线上，开关接在火线上。
2． 电灯的安装：零线、火线并排走，零线直接进灯座，火线通过开关进灯座。如果灯泡是螺丝口的，尾部中心接火线，螺旋套接零线。
3． 插座的安装：两孔插座，左孔接零线，右孔接火线；三孔插座的左边的孔接零线，右边的孔接火线，中间的孔接地线，所以称为“左零右火中接地”。如果在插座上接保险丝，保险丝应接在火线上。
4． 插座与插座之间是并联的，插座与电灯之间是并联的，各种电器之间是并联的。
5． 保险丝：
① 材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。）
② 工作原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。
③ 保险丝规格：保险丝越粗，额定电流越大。
④ 选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑤ 连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
三、 测电笔 试电笔
① 结构：两个金属电极(笔尖金属体和笔尾金属体)、氖管、弹簧和一个阻值很大的电阻——高电阻等组成；
② 作用：辨别火线和零线；
③ 使用方法：手要接触测电笔尾部的金属电极，如笔尖接触的是火线，氖管发光；如接触的是零线，则氖管不发光。
注意：手千万不能接触笔尖金属体，否则可能触电。
知识点一：家庭电路的组成
【探究重点】
家庭电路中各用电器是并联的。开关和用电器串联，开关必须串联在火线中。与灯泡的灯座螺丝口相接的必须是零线。
【典例分析】
1. 家庭电路中的以下要求与安全用电没有关系的是( )
A．电冰箱要使用三脚插头 B．家用电器必须并联连接
C．照明灯的开关要跟火线相连 D．保险丝要装在火线上
【真题操练】
2. 下列关于电路连接的说法正确的是( )
A．家庭电路中插座与用电器串联
B．家庭电路中的各种家用电器是并联的
C．电灯和控制它的开关是并联的
D．控制交通的红灯、黄灯、绿灯之间是串联的
知识点二：电能表读数
【典例分析】
3. 某电视机铭牌上标有“220V100W”字样，它的额定功率为 ，正常工作10小时消耗的电能为 度，消耗的电能可用 表来测量，电视机与控制它的电键是 连接的(选填“串联”或“并联”)。
【真题操练】
4. 如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是( )
A．小英家家庭电路中的干路电流不得超过10A
B．小英家上个月消耗的电能为1011kW•h
C．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2J
D．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多
知识点三：测电笔
【探究重点】
测电笔：用测电笔可以辨别火线和零线。使用时笔尖接触被测的导线，手必须接触笔尾的金属体。用测电笔测火线时氖管会发光；测零线时不会发光。
【典例分析】
5. 如图所示，用试电笔来辨别家庭电路中的火线与零线，手拿试电笔方法正确的示意图是 图(选填“甲”或“乙”)；
6. 请用笔画线表示导线，将图中的电灯、开关和插座(插座准备接大功率用电器，开关控制电灯)接入家庭电路中。
【真题操练】
7. 在家庭电路中，为了防止触电，必须把用电器的开关连接在 线上，使用测电笔辨别零线或火线时，如图所示的两种使用方法中，正确的是 图，测电笔 (能/不能)区分零线与接地线。
知识点四：家庭电路作图
【典例分析】
8. 小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯；既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯。请你根据小明设计的意图，用笔画线代替导线完成如图所示的电路。
【真题操练】
9. 一个房间要安装2盏“220V 40W”的电灯和一个插座，要求开关S只控制两盏灯且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
1. (2020·山东泰安市·九年级二模)关于家庭电路和安全用电，下列说法中正确的是( )
A．空气开关跳闸，电路不一定发生了短路
B．用电器的金属外壳必须与零线连接
C．使用测电笔时，必须用手直接接触金属笔尖
D．一般对人体而言，只要电压不高于220V就是安全的
2. (2020·山东临沂市·九年级二模)下列符合安全用电要求的是( )
A．家庭中的空气开关跳闸，一定是发生了短路
B．带金属外壳的用电器可以使用双孔插座
C．灯泡的开关应接在灯泡和火线之间
D．使用测电笔时，手不能接触笔尾金属体
3. 将电灯、开关和插座接入家庭电路中，接线正确的是( )
A．B．C．D．
4. 下列做法符合安全用电要求的是（ ）。
A．开关应接在电灯与零线之间；
B．在户外，不要靠近高压带电体；
C．使用测电笔时手不能接触金属体笔尾；
D．将三脚插头改为两脚插头接在两孔插座上使用
5. (2020·广东)利用试电笔可以方便地判断出照明电路中的火线和零线．如图所示的是使用试电笔的几种方法，其中正确的是
A．只有(1)(2) B．只有(2)(3) C．只有(3)(4) D．只有(1)(4)
6. 在全国中小学安全教育平台中，安全用电是重要的教育内容。下列符合安全用电原则的是( )
A．雷雨天气不能在大树下避雨
B．用湿毛巾擦工作中的用电器
C．有人触电立即用手将人拉开
D．用电器着火可直接泼水灭火
7. (2020·四川绵阳市·中考真题)电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是
A．插插头时外壳先接地线，拔插头时外壳先离地线
B．插插头时外壳先接地线，拔插头时外壳后离地线
C．插插头时外壳后接地线，拔插头时外壳先离地线
D．插插头时外壳后接地线，拔插头时外壳后离地线
8. 在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是 ( )
A．电能表、保险装置、总开关
B．电能表、总开关、保险装置
C．保险装置、电能表、总开关
D．总开关、电能表、保险装置
9. 如图中的家庭电路元件，连接顺序正确的是（ ）。
A. B. C. D.
10. (2019·广西贺州市·中考模拟)测电笔可以测试导线是火线还是零线．如图所示，持笔方式正确的是_______；将笔尖与导线接触，若氖管发光，此导线为_______．
11. 上海地区家庭电路的电压为 伏，电视机与空调是 连接的，日光灯和控制它的开关是 连接的(后两空均选填“串联”或“并联”)。
12. 请按要求作图:如图所示，请用笔画线代替导线将电灯、开关和插座正确接入家庭电路。
13. 家庭电路安装各个电路元件时，不但要考虑各元件能否正常工作，更要考虑使用的安全性。请用笔画线代替导线将图中开关和电灯、三孔插座接入电路，使其符合安全用电的要求。
1. (2020·福建福州市·九年级其他模拟)下列有关家庭电路和安全用电的说法正确的是( )
A．我国家庭电路的电压为36V
B．在触电事故现场，要立即切断电源
C．冰箱使用三脚插头，是为了防止电流过大引起火灾
D．用电器的开关发生短路时，会造成空气开关自动断开
2. (2020·广西柳州市·中考真题)在家里安装螺口灯泡的灯头时，灯头内的螺旋套应连按电源线的( )
A．地线 B．火线 C．零线 D．火线和零线
3. (2020·山西吕梁市·九年级二模)网上授课期间，小梦交给老师的笔记本上记录了以下四条内容。请你帮他找出记录错误的一条( )
A．床头灯的开关是串联在电路中的
B．使用试电笔时，手不能接触笔尖的金属体
C．家里的空气开关“跳闸”，是电路发生了短路
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，可能会导致触电
4. 如图所示，是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是( )
A．甲图中测电笔的使用方法是错误的 B．乙图中用干木棍撬开电线救人是错误的
C．丙图中有关家庭电路的连接是错误的 D．丁图中用湿手接触台灯做法是正确的
5. (2020·湖南株洲市·中考真题)图为试电笔的结构图。下列说法正确的是( )
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体
6. 某家庭电路如图所示，下列说法正确的是( )
A．灯泡两端的电压是36V B．灯泡L1和L2串联
C．开关S1的位置正确 D．开关S2只控制灯泡L2
7. 下列关于家庭电路的分析和安全用电的做法，正确的是( )
A．在未断开电源开关的情况下更换灯泡
B．在家庭电路中安装空气开关或保险丝
C．把用电器的三脚插头改为两脚插头接在两孔插座上使用
D．家庭电路中总电流过大一定是短路造成的
8. 下列关于生活用电的说法中错误的是（ ）。
A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体；
B．控制用电器的开关要连接在火线和用电器之间；
C．家庭电路中空气开关跳闸，一定是由于电路短路引起的；
D．安全用电要做到不接触低压带电体，不靠近高压带电体
9. (2020·辽宁阜新市·中考真题)如图所示，关于家庭电路和安全用电，下列说法正确的是( )
A．电冰箱接入三孔插座后，灯和电冰箱是串联的
B．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
C．闭合开关后，用试电笔接触A点时，氖管不发光
D．若空气开关“跳闸”，一定是电路的总功率过大
10. 如图是三线插头的照片。留心观察发现，与地线连接的那个插头比另外两个插头要稍长一些。插头在长度设计上的这种差异，主要是考虑下列哪一因素 ( )
A．使插头的造型更美观
B．有利于识别火线和零线插头
C．插入插座中更稳固
D．操作时，可确保接地插头先接地：
11. (2021·上海黄浦区·九年级一模)上海地区家庭电路中，电灯、电视机、电扇等用电器是__________的(选填“串联”或“并联”)，正常工作时，它们两端的电压为__________伏；使用的用电器减少，电路的总电阻__________(选填“变大”“不变”或“变小”)。
12. 我国普通家用电冰箱的电源电压是 伏，它与其它家用电器应 联，电冰箱制冷时，电能转化为 能。
13. 为节约电能，地下通道电动扶梯只需在白天且有人时才开启，利用红外线自动开关(现场有人，闭合，现场无人，断开)以及可见光自动开关(白天，闭合，夜间，断开)控制电路，可达到目的。请用笔画导线完成方框中图的模拟电路连接(横平竖直画直线)。
1. (2020·全国九年级单元测试)关于用电情景，下列说法符合安全用电的是( )
A．使用测电笔时，手要接触笔尾的金属体
B．家庭电路中空气开关跳闸，可以直接复位电闸
C．在电线上晾晒湿衣服
D．一边洗澡一边充电玩手机
2. (2020·山西中考真题)如图所示，志愿者小亮正在为社区老人家里更换灯泡。下列操作流程符合安全用电原则的是( )
A．摘下灯罩更换灯泡切断电源通电测试
B．切断电源摘下灯罩更换灯泡通电测试
C．更换灯泡切断电源摘下灯罩通电测试
D．摘下灯罩切断电源更换灯泡通电测试
3. (2020·辽宁葫芦岛市·九年级一模)下列关于家庭电路和安全用电的说法中，正确的是( )
A．使用测电笔，手必须接触笔尖金属体
B．更换灯泡或搬动电器前不必断开电源开关
C．发生触电事故时，漏电保护器一定会自动切断电路
D．输电线进户后，依次连接电能表、总开关、保险装置
4. (2020·浙江衢州市·中考真题)开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关(如图所示)。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是( )
A．1、2 B．1、4 C．2、4 D．3、5
5. “珍爱生命、注意安全”是同学们必须具有的意识。下列做法，符合安全用电原则的是
A．家用电器起火时，先灭火，后切断电源
B．打雷下雨时，站在大树下避雨
C．家庭电路中同时使用多个大功率用电器
D．洗衣机的金属外壳与地线相连
6. 如图所示是家庭电路的部分示意图，图中的按钮开关就是家庭墙壁上常用的开关，熔断器是老式的保险丝。下列关于家庭电路的说法中，正确的是
A．熔断器由电阻大、熔点高的材料制成
B．虽然按钮开关有塑料外壳，手湿时也不能进行操作
C．三孔插座也能按两孔插座进行安装
D．用同样亮度的LED灯代替白炽灯可以节能
7. 关于家庭电路的认识错误的是 ( )
A．家庭消耗电能的多少由电能表来测算
B．总功率过大和短路都能造成家庭电路电流过大而跳闸
C．教室里由同一个开关控制的三盏灯可能串联也可能并联
D．用试电笔测试到火线时有电流流过人体
8. (2021·上海市廊下中学九年级期末)上海地区家庭照明电路电压为___________________伏；家中各用电器之间是_______________连接(选填“串联”或“并联”)﹔家庭使用的用电器增多，电路的总电流_________________。(选填“增大”、“不变”或“减小”)。
9. 如图所示，按照家庭电路安全用电的要求，电线接头B应接在 线上，三线插座的插孔 应与地线相连。
10. 一节新干电池的电压是 V，家庭电路中控制电灯的开关与电灯是 联的。
11. 如图所示，测电笔正确的使用方法是 （选填”甲”或“乙”），已知测电笔的电阻约为1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220V 40W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的 倍（结果保留到整数）。
12. 连接好下列电路图。
13. 如图所示是某宾馆的简化电路图。是房卡开关，是控制灯的开关，只有房卡插入卡槽里(闭合)，房间内的灯和插座才能工作。请用笔画线代替导线将各器件正确连入电路。
14. 用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
【知识梳理】
家庭电路的各部分的作用
8． 进户线：进户线有两条，一条是端线，也叫火线，一条是零线。火线与零线之间的电压是220V。火线与地面间的电压为220V；正常情况下，零线之间和地线之间的电压为0V。
9． 电能表：装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
10． 总开关：即闸刀开关或空气开关。安装在电能表后，控制整个电路的通断，以便检测电路更换设备。
11． 保险丝：电路符号：。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
12． 插座：连接家用电器，给家用电器供电。插座有二孔插座和三孔插座。
13． 家庭电路的连接：各种用电器都是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。
④ 插座的连接：左零右火，上接地（接地是将用电器的外壳与大地连接起来，这样若用电器的外壳漏电，可使电流通过地线流入大地，不致对人造成伤害，起到保护作用）。
⑤ 开关、保险串联后接入火线，不能接入零线。
⑥ 螺口灯座的螺旋套只允许接在零线上，绝不允许接在火线上。
14． 测电笔（试电笔）：用来辨别火线和零线；种类：钢笔式，螺丝刀式。
使用方法：手接触笔尾金属体，笔尖金属体接触被测导线，观察氖管是否发光（若发光则被测导线是火线）。
注意：使用时手指绝不能接触笔尖。
【易混淆点】
四、 家庭电路的组成
3. 家庭电路的组成部分：低压供电线（火线和零线）、电能表、总开关、保险丝、用电器、插座、灯座、开关等。
家庭电路组成
4. 家庭电路中火线和零线之间的电压为220V，在正常情况下，零线和大地之间的电压为零，火线和大地之间的电压为220V。
常见家庭电路的组成及布线情况示意图 及简易接线图
五、 家庭电路的连接、安装图的画法
6． 家庭电路中有火线、零线和地线，单根保险丝接在火线上，开关接在火线上。
7． 电灯的安装：零线、火线并排走，零线直接进灯座，火线通过开关进灯座。如果灯泡是螺丝口的，尾部中心接火线，螺旋套接零线。
8． 插座的安装：两孔插座，左孔接零线，右孔接火线；三孔插座的左边的孔接零线，右边的孔接火线，中间的孔接地线，所以称为“左零右火中接地”。如果在插座上接保险丝，保险丝应接在火线上。
9． 插座与插座之间是并联的，插座与电灯之间是并联的，各种电器之间是并联的。
10． 保险丝：
⑥ 材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。）
⑦ 工作原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。
⑧ 保险丝规格：保险丝越粗，额定电流越大。
⑨ 选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑩ 连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
六、 测电笔 试电笔
④ 结构：两个金属电极(笔尖金属体和笔尾金属体)、氖管、弹簧和一个阻值很大的电阻——高电阻等组成；
⑤ 作用：辨别火线和零线；
⑥ 使用方法：手要接触测电笔尾部的金属电极，如笔尖接触的是火线，氖管发光；如接触的是零线，则氖管不发光。
注意：手千万不能接触笔尖金属体，否则可能触电。
知识点一：家庭电路的组成
【探究重点】
家庭电路中各用电器是并联的。开关和用电器串联，开关必须串联在火线中。与灯泡的灯座螺丝口相接的必须是零线。
【典例分析】
10. 家庭电路中的以下要求与安全用电没有关系的是( )
A．电冰箱要使用三脚插头 B．家用电器必须并联连接
C．照明灯的开关要跟火线相连 D．保险丝要装在火线上
【答案】B
【解析】
A．电冰箱有金属外壳，要使用三脚插头和三孔插座，将电冰箱的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，故A不符合题意；
B．为了保证用电器的正常工作必须要保证他的电压要够，所以要并联到电路中才能正常工作，故B符合题意；
C．如果灯灭时人们触及这些实际上带电的部位，就会造成触电事故，所以各种照明开关或单相小容量用电设备的开关，只有串接在火线上，才能确保安全。，故C不符合题意；
D．当开关或者保险丝接到零线上的时候，断开以后并不能有效切断电器上的电源，如遇强电时候保险丝不能有效切断电源，从而导致电器过压过流烧坏，故D不符合题意。
故选B。
【真题操练】
11. 下列关于电路连接的说法正确的是( )
A．家庭电路中插座与用电器串联
B．家庭电路中的各种家用电器是并联的
C．电灯和控制它的开关是并联的
D．控制交通的红灯、黄灯、绿灯之间是串联的
【答案】B
【解析】
AB．家庭电路中各家用电器之间是并联的，家庭电路中的插座与用电器是并联的，故A错误，B正确；
C．开关控制灯泡时，开关和灯泡之间是串联的，故C错误；
D．控制交通的红灯、黄灯、绿灯都能单独工作，互不影响，是并联的，故D错误。
故选B。
知识点二：电能表读数
【典例分析】
12. 某电视机铭牌上标有“220V100W”字样，它的额定功率为 ，正常工作10小时消耗的电能为 度，消耗的电能可用 表来测量，电视机与控制它的电键是 连接的(选填“串联”或“并联”)。
【答案】100W 1 电能 串联
【解析】
[1]“220V 100W”表示电视机的额定电压是220V，额定功率是100W。
[2]电视机正常工作时的实际电功率
P=P额=100W=0.1kW
正常工作10h消耗的电能
W=Pt=0.1kW×10h=1kW·h=1度
[3]在家庭电路中，用电能表来测量用电器消耗的电能。
[4]为了有效的控制电视机，电视机与控制它的电键是串联的。
【真题操练】
13. 如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是( )
A．小英家家庭电路中的干路电流不得超过10A
B．小英家上个月消耗的电能为1011kW•h
C．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2J
D．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多
【答案】D
【解析】A、由图知电能表允许通过的最大电流为40A，因此小英家干路中的电流不得超过40A，故A错误；
B、小英家上月消耗的电能为：5647.8kW•h-5546.7kW•h=101.1kW•h，故B错误；
C、指示灯闪烁320次消耗的电能：；故C错误；
D、1600imp/kW•h表示每消耗1kW•h的电能，指示灯闪烁1600次，电能表上指示灯闪烁的次数越多，则电路中消耗的电能越多，故D正确。
故选：D。
知识点三：测电笔
【探究重点】
测电笔：用测电笔可以辨别火线和零线。使用时笔尖接触被测的导线，手必须接触笔尾的金属体。用测电笔测火线时氖管会发光；测零线时不会发光。
【典例分析】
14. 如图所示，用试电笔来辨别家庭电路中的火线与零线，手拿试电笔方法正确的示意图是 图(选填“甲”或“乙”)；
【答案】甲
【解析】在使用试电笔时，用手指按住笔卡，用笔尖接触实测的导线，所以甲图的作用方法正确。
15. 请用笔画线表示导线，将图中的电灯、开关和插座(插座准备接大功率用电器，开关控制电灯)接入家庭电路中。
【答案】
【解析】在家庭电路中，开关要控制电灯，应将开关与电灯串联，且将开关接在火线与电灯之间，三孔插座与电灯应并联在电路中，而三孔插座的接线应是左边的孔接零线，右边的孔接火线，上面的孔接地线，故接线如下：
【真题操练】
16. 在家庭电路中，为了防止触电，必须把用电器的开关连接在 线上，使用测电笔辨别零线或火线时，如图所示的两种使用方法中，正确的是 图，测电笔 (能/不能)区分零线与接地线。
【答案】火 甲 不能
【解析】
[1]在家庭电路中，为了防止触电，必须把用电器的开关连接在火线上。
[2]使用测电笔辨别零线或火线时，手必须触碰到笔尾金属体，如图所示的两种使用方法中，正确的是甲图。
[3]正常情况下零线和地线均不带电，所以测电笔不能区分零线与接地线。
知识点四：家庭电路作图
【典例分析】
17. 小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯；既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯。请你根据小明设计的意图，用笔画线代替导线完成如图所示的电路。
【答案】
【解析】
由题知，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，这说明楼上开关和楼下开关是串联的；为了保证用电的安全，开关应与火线连接再连接到LED灯，再将LED灯的另一端与零线连接。如图所示
【真题操练】
18. 一个房间要安装2盏“220V 40W”的电灯和一个插座，要求开关S只控制两盏灯且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
【答案】
【解析】
要求开关S只控制两盏灯且每盏灯都能正常发光，则两个灯泡是并联的，且与插座之间也是并联的；开关同时控制两个灯泡，灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时，能切断火线与灯泡的连接，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；两孔插座的接法，左边接零线，右边接火线。如图所示：
14. (2020·山东泰安市·九年级二模)关于家庭电路和安全用电，下列说法中正确的是( )
A．空气开关跳闸，电路不一定发生了短路
B．用电器的金属外壳必须与零线连接
C．使用测电笔时，必须用手直接接触金属笔尖
D．一般对人体而言，只要电压不高于220V就是安全的
【答案】A
【解析】
A．家庭电路中总功率过大或发生短路时，空气开关会跳闸，故A正确；
B．家用电器的金属外壳要与大地相连，若金属外壳带电，电流会通过地线导入大地，避免触电，故B错误；
C．使用测电笔时，必须用手接触笔尾的金属体，不能与笔尖金属体接触，故C错误；
D．不高于36V的电压对人体是安全的，故D错误。
故选A。
15. (2020·山东临沂市·九年级二模)下列符合安全用电要求的是( )
A．家庭中的空气开关跳闸，一定是发生了短路
B．带金属外壳的用电器可以使用双孔插座
C．灯泡的开关应接在灯泡和火线之间
D．使用测电笔时，手不能接触笔尾金属体
【答案】C
【解析】
A．空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过大，故A不符合题意；
B．有金属外壳的用电器应使用三孔插座，这样使金属外壳接地，防止漏电而触电，故B不符合题意；
C．为了用电安全，家庭电路中控制灯泡的开关应接在火线和灯泡之间，故C符合题意；
D．使用试电笔时，手应接触笔尾金属体，这样才能辨别火线和零线，故D不符合题意。
故选C。
16. 将电灯、开关和插座接入家庭电路中，接线正确的是( )
A．B．C．D．
【答案】D
【解析】根据安全用电的原则，开关要先接在火线上，开关和电灯要串联，然后火线进入螺口灯泡顶端的金属点，最后螺口灯泡的螺旋套要接在零线上；
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；且三孔插座与电灯要并联，故D图正确。
故选：D。
17. 下列做法符合安全用电要求的是（ ）。
A．开关应接在电灯与零线之间；
B．在户外，不要靠近高压带电体；
C．使用测电笔时手不能接触金属体笔尾；
D．将三脚插头改为两脚插头接在两孔插座上使用
【答案】B
【解析】A、控制电灯的开关安装在火线与灯之间，防止维修或更换电灯时发生触电事故。故A错误；
B、在户外，不要靠近高压带电体，因为高压带电体在不接触时也可能会触电，故B正确；
C、使用测电笔时，人手不能接触笔尖，但必须接触笔尾金属体，故C错误；
D、带有金属外壳的用电器，其金属外壳一定要接地线，故不能把用电器的三脚插头改为两脚插头接在两孔插座上使用，以防用电器外壳带电，会危及人身安全，故D错误。
故选B。
18. (2020·广东)利用试电笔可以方便地判断出照明电路中的火线和零线．如图所示的是使用试电笔的几种方法，其中正确的是
A．只有(1)(2) B．只有(2)(3) C．只有(3)(4) D．只有(1)(4)
【答案】D
【解析】
试电笔的笔尖接触要检测的导线，手接触笔尾金属体，当笔尖接触检测导线时，氖管发光的是火线，氖管不发光的是零线，故(1)(4)正确．
19. 在全国中小学安全教育平台中，安全用电是重要的教育内容。下列符合安全用电原则的是( )
A．雷雨天气不能在大树下避雨
B．用湿毛巾擦工作中的用电器
C．有人触电立即用手将人拉开
D．用电器着火可直接泼水灭火
【答案】A
【解析】A、雷电是高空云层放电，高大的树木、建筑物等易将电流导向大地，所以，雷雨天躲在大树底下避雨非常危险，故A符合安全用电原则；
B、生活用水是导体，用湿抹布擦工作中的用电器容易发生触电，故B不符合安全用电原则；
C、发现有人触电，应当先断开电源，不能用手将人拉开，否则施救者也会触电，故C不符合安全用电原则；
D、用电器着火时，要先切断电源，再救火，若直接用水泼易引发触电，故D不符合安全用电原则。
故选：A。
20. (2020·四川绵阳市·中考真题)电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是
A．插插头时外壳先接地线，拔插头时外壳先离地线
B．插插头时外壳先接地线，拔插头时外壳后离地线
C．插插头时外壳后接地线，拔插头时外壳先离地线
D．插插头时外壳后接地线，拔插头时外壳后离地线
【答案】B
【解析】
标有“E”字的插脚比其他两脚稍长一些，这样在插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电；故B符合题意。
故选B。
21. 在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是 ( )
A．电能表、保险装置、总开关
B．电能表、总开关、保险装置
C．保险装置、电能表、总开关
D．总开关、电能表、保险装置
【答案】B；
【解析】电能表的测量整个家庭消耗电能的多少，一定安装在最前面。总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面。电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面。故B正确；
22. 如图中的家庭电路元件，连接顺序正确的是（ ）。
A. B. C. D.
【答案】B。
【解析】电能表的测量整个家庭消耗电能的多少，一定安装在最前面。开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面。电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险装置安装在总开关的后面。故只有B正确。
23. (2019·广西贺州市·中考模拟)测电笔可以测试导线是火线还是零线．如图所示，持笔方式正确的是_______；将笔尖与导线接触，若氖管发光，此导线为_______．
【答案】甲 火线
【解析】
[1]测电笔可以测试导线是火线还是零线．持笔正确的方式是手应接触笔尾金属体，故甲是正确的；
[2]将笔尖与导线接触，若氖管发光，此导线为火线；
24. 上海地区家庭电路的电压为 伏，电视机与空调是 连接的，日光灯和控制它的开关是 连接的(后两空均选填“串联”或“并联”)。
【答案】220 并联 串联
【解析】
[1][2]在我国，家庭电路电压是220V，电视机是家用电器，正常工作电压是220V，电视机和其它家庭电器之间是并联的。
[3]用电器与控制其开关是串联关系，所以，日光灯和控制它的开关是串联连接的。
25. 请按要求作图:如图所示，请用笔画线代替导线将电灯、开关和插座正确接入家庭电路。
【答案】如下图；
【解析】首先辨别图中三根线地线、火线、零线。
(1)灯泡接法：火线进入开关，经灯泡连到零线，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
(2)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；
26. 家庭电路安装各个电路元件时，不但要考虑各元件能否正常工作，更要考虑使用的安全性。请用笔画线代替导线将图中开关和电灯、三孔插座接入电路，使其符合安全用电的要求。
【答案】
【解析】
灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。电路连接如下图
14. (2020·福建福州市·九年级其他模拟)下列有关家庭电路和安全用电的说法正确的是( )
A．我国家庭电路的电压为36V
B．在触电事故现场，要立即切断电源
C．冰箱使用三脚插头，是为了防止电流过大引起火灾
D．用电器的开关发生短路时，会造成空气开关自动断开
【答案】B
【解析】
A．我国家庭电路电压是220V，故A错误；
B．发现有人触电时，千万不能用手将触电人拉开，这样救人者也会触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故B正确；
C．冰箱使用三脚插头，是为了将冰箱的金属外壳接地，防止因外壳漏电而发生触电事故，故C错误；
D．用电器的开关发生短路时，开关闭合，用电器正常工作，不会造成空气开关自动断开，故D错误。
故选B。
15. (2020·广西柳州市·中考真题)在家里安装螺口灯泡的灯头时，灯头内的螺旋套应连按电源线的( )
A．地线 B．火线 C．零线 D．火线和零线
【答案】C
【解析】
安全用电规范中规定灯头内的螺旋套应连按电源线的零线。
故选C。
16. (2020·山西吕梁市·九年级二模)网上授课期间，小梦交给老师的笔记本上记录了以下四条内容。请你帮他找出记录错误的一条( )
A．床头灯的开关是串联在电路中的
B．使用试电笔时，手不能接触笔尖的金属体
C．家里的空气开关“跳闸”，是电路发生了短路
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，可能会导致触电
【答案】C
【解析】
A．床头灯的开关与控制的灯是串联在电路中的，故A正确，不符合题意；
B．使用试电笔时，手不能接触笔尖的金属体，否则会发生触电事故，故B正确，不符合题意；
C．空气开关“跳闸”，可能是发生短路，也可能是用电器的总功率过大，故C错误，符合题意；
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故D正确，不符合题意。
17. 如图所示，是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是( )
A．甲图中测电笔的使用方法是错误的 B．乙图中用干木棍撬开电线救人是错误的
C．丙图中有关家庭电路的连接是错误的 D．丁图中用湿手接触台灯做法是正确的
【答案】A
【解析】
A．测电笔使用时不能接触笔尖金属杆，需要用手接触尾部金属帽，图甲错误，故A正确；
B．发生触电事故时，应迅速断开电路开关，若没有开关，需用干木柴等绝缘物挑开电线，图乙正确，故B错误；
C．图丙的连接遵循左零右火的原则，且开关在火线一侧，图丙连接正确，故C错误；
D．用电时，用湿手接触用电器，容易引发触电事故，故D错误。
故选A。
18. (2020·湖南株洲市·中考真题)图为试电笔的结构图。下列说法正确的是( )
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体
【答案】A
【解析】
ABC．使用试电笔时，手不要接触试电笔前端的金属笔尖，必须接触试电笔的金属卡，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，故A正确，BC错误；
D．为保证安全，试电笔的外壳需用绝缘材料制作，故D错误。
故选A。
19. 某家庭电路如图所示，下列说法正确的是( )
A．灯泡两端的电压是36V B．灯泡L1和L2串联
C．开关S1的位置正确 D．开关S2只控制灯泡L2
【答案】D
【解析】A、火线和零线之间的电压是220V，两个灯泡并联在火线和零线之间，所以两个灯两端的电压都是220V，故A错误。
B、两个灯并列连接在一起，所以灯泡L1和L2并联，故B错误。
C、开关S1控制灯泡L1，零线首先过开关S1，然后再入灯泡L1，这样使用时在断开开关S1时，灯泡熄灭，但是没有切断火线，容易发生触电事故，故C错误。
D、开关S2在的支路上，只控制灯泡L2，故D正确。
故选：D。
20. 下列关于家庭电路的分析和安全用电的做法，正确的是( )
A．在未断开电源开关的情况下更换灯泡
B．在家庭电路中安装空气开关或保险丝
C．把用电器的三脚插头改为两脚插头接在两孔插座上使用
D．家庭电路中总电流过大一定是短路造成的
【答案】B
【解析】A、在未断开电源开关的情况下更换灯泡容易发生触电事故，故A错误；
B、为防止因为干路电流过大引起火灾，家庭电路中必须安装保险丝或空气开关，故B正确；
C、把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故C错误；
D、家庭电路中电流过大的原因还有可能是用电器的总功率过大，不一定是短路造成的，故D错误。
故选：B。
21. 下列关于生活用电的说法中错误的是（ ）。
A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体；
B．控制用电器的开关要连接在火线和用电器之间；
C．家庭电路中空气开关跳闸，一定是由于电路短路引起的；
D．安全用电要做到不接触低压带电体，不靠近高压带电体
【答案】C
【解析】A、用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，故A正确；
B、家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电，故B正确；
C、家庭电路中空气开关跳闸，可能是用电器的总功率过大，也可能是电路中发生了短路，故C错误；
D、不接触低压带电体，不靠近高压带电体。符合安全用电原则，故D正确。
故选C。
22. (2020·辽宁阜新市·中考真题)如图所示，关于家庭电路和安全用电，下列说法正确的是( )
A．电冰箱接入三孔插座后，灯和电冰箱是串联的
B．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
C．闭合开关后，用试电笔接触A点时，氖管不发光
D．若空气开关“跳闸”，一定是电路的总功率过大
【答案】B
【解析】
A．电冰箱接入三孔插座后灯与电冰箱是并联的，电冰箱和灯都能正常工作，并且互不影响，故A错误；
B．电冰箱接入三孔插座能使金属外壳接地，防止金属外壳的用电器漏电发生触电事故，故B正确；
C．闭合开关后，A点与火线连接，用试电笔接触A点时，氖管发光，故C错误；
D．若空气开关“跳闸”，可能是电路发生短路，可能是电路的总功率过大，故D错误。
故选B。
23. 如图是三线插头的照片。留心观察发现，与地线连接的那个插头比另外两个插头要稍长一些。插头在长度设计上的这种差异，主要是考虑下列哪一因素 ( )
A．使插头的造型更美观
B．有利于识别火线和零线插头
C．插入插座中更稳固
D．操作时，可确保接地插头先接地：
【答案】D；
【解析】插头制作的长一些的要接地线的，可以使用电器在与火线接通之间先使外壳与地线相通，或在拔插头时，先使插头与火线相脱离。 故选：D；
24. (2021·上海黄浦区·九年级一模)上海地区家庭电路中，电灯、电视机、电扇等用电器是__________的(选填“串联”或“并联”)，正常工作时，它们两端的电压为__________伏；使用的用电器减少，电路的总电阻__________(选填“变大”“不变”或“变小”)。
【答案】并联 220 变大
【解析】
[1]由于各用电器之间是独立工作，互补影响，故各用电器是并联的。
[2]家庭电路中电压为220V。
[3]并联电路中，随着用电器增多，总电流变大，由于总电压不变，故总电阻变小，故当用电器减少时，总电流变小，总电压不变，故总电阻变大。
25. 我国普通家用电冰箱的电源电压是 伏，它与其它家用电器应 联，电冰箱制冷时，电能转化为 能。
【答案】220 并 机械能
【解析】
[1]我国家庭电路的电压是220V，所以电冰箱电源电压是220V。
[2]电冰箱和其它用电器互不影响，可以单独工作，所以电冰箱和其它用电器是并联的。
[3]电冰箱制冷时，电能转化为压缩机的机械能。
26. 为节约电能，地下通道电动扶梯只需在白天且有人时才开启，利用红外线自动开关(现场有人，闭合，现场无人，断开)以及可见光自动开关(白天，闭合，夜间，断开)控制电路，可达到目的。请用笔画导线完成方框中图的模拟电路连接(横平竖直画直线)。
【答案】
【解析】
用导线从火线开始，将两个开关串联，再连接电动扶梯的电动机，最后回到零线。如图所示：
15. (2020·全国九年级单元测试)关于用电情景，下列说法符合安全用电的是( )
A．使用测电笔时，手要接触笔尾的金属体
B．家庭电路中空气开关跳闸，可以直接复位电闸
C．在电线上晾晒湿衣服
D．一边洗澡一边充电玩手机
【答案】A
【解析】
A．使用测电笔时，手要接触笔尾金属体，但不能接触笔尖金属体，故A正确，符合题意；
B．家庭中的空气开关突然跳闸，是由于短路或总功率过大等原因导致的，所以应该先检查电路的故障，排除故障后，在将空气开关复位，故B错误，不符合题意；
CD．由于普通的水是导体，容易导电，在电线上晾晒湿衣服、一边洗澡一边充电玩手机容易引起触电事故，故CD错误，不符合题意。
故选A。
16. (2020·山西中考真题)如图所示，志愿者小亮正在为社区老人家里更换灯泡。下列操作流程符合安全用电原则的是( )
A．摘下灯罩更换灯泡切断电源通电测试
B．切断电源摘下灯罩更换灯泡通电测试
C．更换灯泡切断电源摘下灯罩通电测试
D．摘下灯罩切断电源更换灯泡通电测试
【答案】B
【解析】
更换灯泡之前必须断开开关，切断电源，摘下灯罩，更换灯泡，最后通电测试灯泡是否发光，故B正确，ACD错误。
故选B。
17. (2020·辽宁葫芦岛市·九年级一模)下列关于家庭电路和安全用电的说法中，正确的是( )
A．使用测电笔，手必须接触笔尖金属体
B．更换灯泡或搬动电器前不必断开电源开关
C．发生触电事故时，漏电保护器一定会自动切断电路
D．输电线进户后，依次连接电能表、总开关、保险装置
【答案】D
【解析】
A．使用测电笔时，手必须接触笔尾金属体，不能接触笔尖金属体，故A错误；
B．更换灯泡、搬动用电器前，应断开电源开关，以防止人接触用电器时触电，故B错误；
C．漏电保护器在电路发生漏电现象时会自动跳闸，所以由于漏电而发生触电事故时，漏电保护器会自动切断电路，若触电不是因为漏电发生的，则漏电保护器不会断开电路，故C错误；
D．输电线进户后首先接到电能表上，后面依次是总开关、保险装置、插座等，故D正确。
故选D。
18. (2020·浙江衢州市·中考真题)开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关(如图所示)。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是( )
A．1、2 B．1、4 C．2、4 D．3、5
【答案】C
【解析】
在家庭电路中，电路的总开关应该接在干路中，在电能表之后，故1合理；三孔插座中，中间的孔接地，不要开关控制，故2是不合理的；三孔插座的右孔接的是火线，开关3控制的是火线，故3合理；控制灯泡的开关应该接在火线和灯泡之间，不能接在零线与灯泡之间，故4不合理，5合理。综上所述，无需设置的是2、4。
故选C。
19. “珍爱生命、注意安全”是同学们必须具有的意识。下列做法，符合安全用电原则的是
A．家用电器起火时，先灭火，后切断电源
B．打雷下雨时，站在大树下避雨
C．家庭电路中同时使用多个大功率用电器
D．洗衣机的金属外壳与地线相连
【答案】D
【解析】家用电器起火时，应先切断电源，再救火，所以A错；打雷下雨时，站在大树下避雨，有可能会遭到雷击，所以B错误；家庭电路中同时使用多个大功率用电器，会导致电路中电流过大，C错；家庭电路中洗衣机之类金属外壳的用电器，要把外壳与大地相连，这样可以避免由于用电器漏电而引起的触电事故，所以D对。
20. 如图所示是家庭电路的部分示意图，图中的按钮开关就是家庭墙壁上常用的开关，熔断器是老式的保险丝。下列关于家庭电路的说法中，正确的是
A．熔断器由电阻大、熔点高的材料制成
B．虽然按钮开关有塑料外壳，手湿时也不能进行操作
C．三孔插座也能按两孔插座进行安装
D．用同样亮度的LED灯代替白炽灯可以节能
【答案】BD
【解析】保险丝采用电阻率大、熔点低的铅锑合金制成，在电流过大时能自动切断电源，故A错误；虽然按钮开关有塑料外壳，手湿时也不能进行操作，因为水是导体，故B正确；使用三孔插座时，能把金属外壳接地，即使金属外壳的用电器漏电，人体被接地的导线短路，不会对人体造成伤害，所以，三孔插座不能按两孔插座进行安装，故C错误；由于LED发光时把电能转化为光能的效率更高，所以，用同样亮度的LED灯代替白炽灯可以节能，故D正确，故选BD。
21. 关于家庭电路的认识错误的是 ( )
A．家庭消耗电能的多少由电能表来测算
B．总功率过大和短路都能造成家庭电路电流过大而跳闸
C．教室里由同一个开关控制的三盏灯可能串联也可能并联
D．用试电笔测试到火线时有电流流过人体
【答案】C
【解析】
A．电能表是用来测量家庭电路消耗电能的多少，故A正确，不符合题意；
B．家庭电路电流过大的原因是：用电器总功率过大或短路，总功率过大和短路都能造成家庭电路电流过大而跳闸。故B确，不符合题意；
C．因为当其中一盏灯坏了后，其余二盏灯还能正常发光，所以三盏灯互不影响，是并联，故C 错误，符合题意；
D．在正确使用试电笔辨别火线时，试电笔的氖管发光，电流需要经过人体形成回路，所以电流应该很小，故D正确，不符合题意。
故选C。
22. (2021·上海市廊下中学九年级期末)上海地区家庭照明电路电压为___________________伏；家中各用电器之间是_______________连接(选填“串联”或“并联”)﹔家庭使用的用电器增多，电路的总电流_________________。(选填“增大”、“不变”或“减小”)。
【答案】220 并联 增大
【解析】
[1]我国家庭电路电压为220V，所以上海地区家庭照明电路电压为220V。
[2]家中各用电器之间是互不影响的，所以家中各用电器之间是并联的。
[3]家庭用电器之间是并联的，使用的用电器增多，电路的总电流增大。
23. 如图所示，按照家庭电路安全用电的要求，电线接头B应接在 线上，三线插座的插孔 应与地线相连。
【答案】火；a；
【解析】从安全的角度分析，火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。这样开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡时更安全，故B接火线，A接零线。三孔插座的上孔接地线，左孔接零线，右孔接火线，所以此图中a接地线；
24. 一节新干电池的电压是 V，家庭电路中控制电灯的开关与电灯是 联的。
【答案】1.5 串
【解析】
[1][2]一节新的干电池的电压一般是1.5V，家庭电路中的开关需要控制电灯，并联会把用电器短路，所以与电灯是串联的。
25. 如图所示，测电笔正确的使用方法是 （选填”甲”或“乙”），已知测电笔的电阻约为1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220V 40W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的 倍（结果保留到整数）。
【答案】乙；900。
【解析】使用测电笔时，拇指和中指不要接触测电笔前端的金属体，手必须接触测电笔末端的金属体，使电源和大地之间形成通路，故乙是正确的测量方法；
通过测电笔的电流为I笔===2×10﹣4A；
因为P=UI，所以通过灯泡的电流为I灯==≈0.18A，
所以灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的=900倍。
26. 连接好下列电路图。
【答案】
【解析】
灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；如图所示。
27. 如图所示是某宾馆的简化电路图。是房卡开关，是控制灯的开关，只有房卡插入卡槽里(闭合)，房间内的灯和插座才能工作。请用笔画线代替导线将各器件正确连入电路。
【答案】
【解析】
开关S1是房卡开关，相当于总开关，灯泡应与插座应并联接入电路，火线先连接S1，然后连接插座与开关S2、灯泡，最后连入零线。
28. 用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
【答案】
【解析】（1）灯泡接法：开关接在灯和火线之间，零线直接与灯泡的螺旋套相连：
（2）安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线，保险丝要接在火线上；
如下图所示：
相关教案
物理苏科版电热器 电流的热效应教案设计： 这是一份物理苏科版电热器 电流的热效应教案设计，共40页。教案主要包含了知识梳理，易混淆点，探究重点，典例分析，真题操练等内容，欢迎下载使用。
苏科版九年级全册电热器 电流的热效应第一课时教学设计及反思： 这是一份苏科版九年级全册电热器 电流的热效应第一课时教学设计及反思，共29页。教案主要包含了知识梳理，易混淆点，典例分析，真题操练等内容，欢迎下载使用。
苏科版九年级全册电能表与电功第二课时教案设计： 这是一份苏科版九年级全册电能表与电功第二课时教案设计，共22页。教案主要包含了知识梳理，易混淆点，探究重点，典例分析，真题操练等内容，欢迎下载使用。
