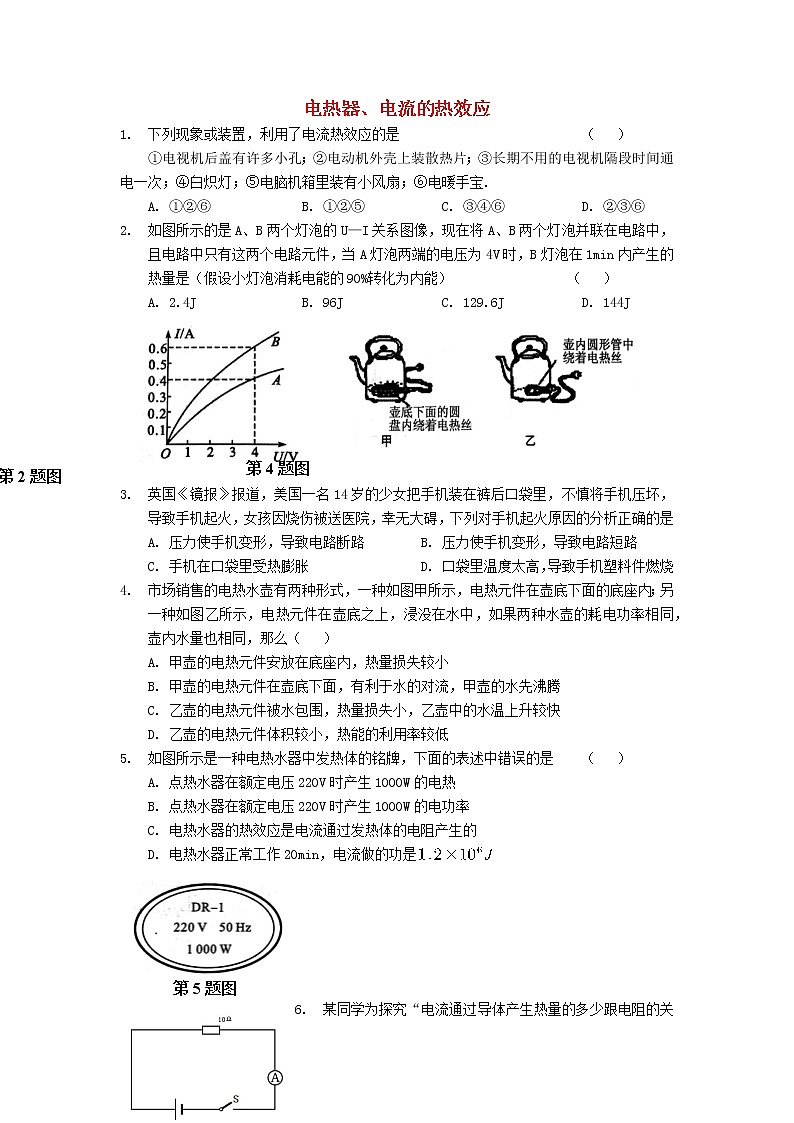

电热器、电流的热效应

1. 下列现象或装置，利用了电流热效应的是  （   ）

 ①电视机后盖有许多小孔；②电动机外壳上装散热片；③长期不用的电视机隔段时间通电一次；④白炽灯；⑤电脑机箱里装有小风扇；⑥电暖手宝.

 A. ①②⑥ B. ①②⑤ C. ③④⑥ D. ②③⑥

2. 如图所示的是A、B两个灯泡的U—I关系图像，现在将A、B两个灯泡并联在电路中，且电路中只有这两个电路元件，当A灯泡两端的电压为4V时，B灯泡在1min内产生的热量是（假设小灯泡消耗电能的90%转化为内能）              （   ）

 A. 2.4J B. 96J C. 129.6J D. 144J

3. 英国《镜报》报道，美国一名14岁的少女把手机装在裤后口袋里，不慎将手机压坏，导致手机起火，女孩因烧伤被送医院，幸无大碍，下列对手机起火原因的分析正确的是                                                        （   ）

 A. 压力使手机变形，导致电路断路 B. 压力使手机变形，导致电路短路

 C. 手机在口袋里受热膨胀 D. 口袋里温度太高，导致手机塑料件燃烧

4. 市场销售的电热水壶有两种形式，一种如图甲所示，电热元件在壶底下面的底座内；另一种如图乙所示，电热元件在壶底之上，浸没在水中，如果两种水壶的耗电功率相同，壶内水量也相同，那么（   ）

 A. 甲壶的电热元件安放在底座内，热量损失较小

 B. 甲壶的电热元件在壶底下面，有利于水的对流，甲壶的水先沸腾

 C. 乙壶的电热元件被水包围，热量损失小，乙壶中的水温上升较快

 D. 乙壶的电热元件体积较小，热能的利用率较低

5. 如图所示是一种电热水器中发热体的铭牌，下面的表述中错误的是 （   ）

 A. 点热水器在额定电压220V时产生1000W的电热

 B. 点热水器在额定电压220V时产生1000W的电功率

 C. 电热水器的热效应是电流通过发热体的电阻产生的

 D. 电热水器正常工作20min，电流做的功是

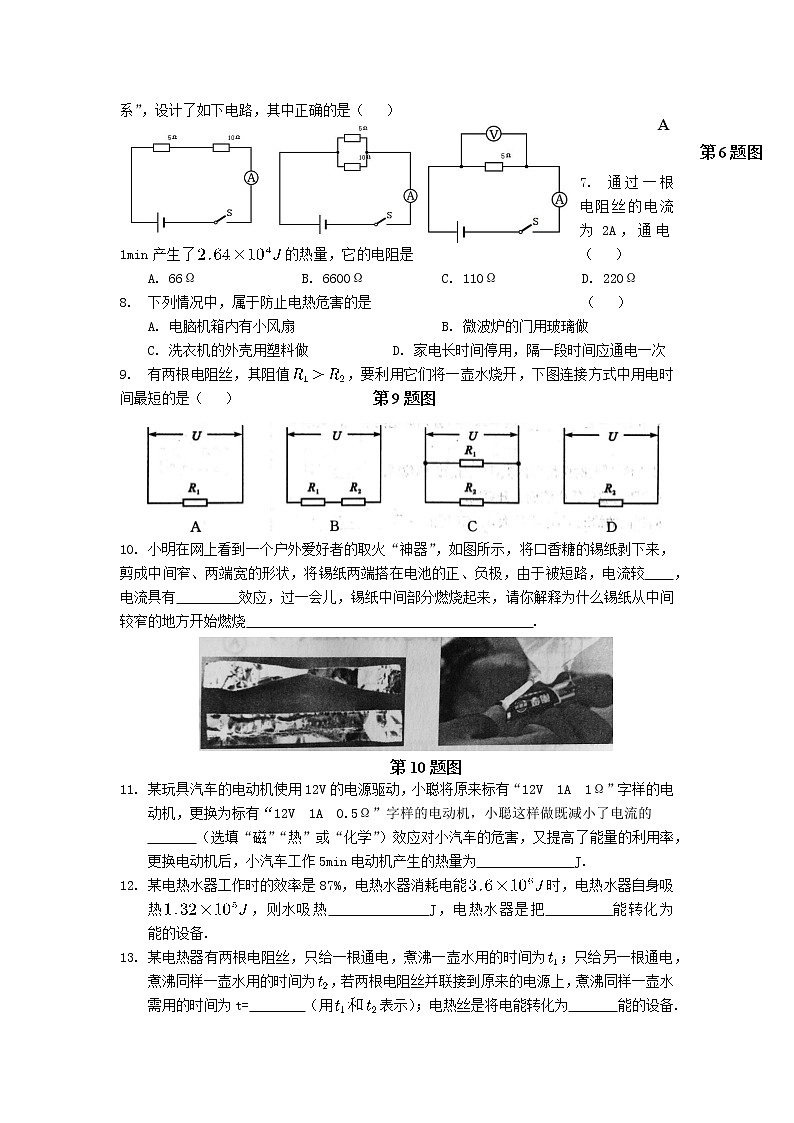

6. 某同学为探究“电流通过导体产生热量的多少跟电阻的关系”，设计了如下电路，其中正确的是（   ）

7. 通过一根电阻丝的电流为2A，通电1min产生了的热量，它的电阻是（   ）

 A. 66Ω B. 6600Ω C. 110Ω D. 220Ω

8. 下列情况中，属于防止电热危害的是  （   ）

 A. 电脑机箱内有小风扇  B. 微波炉的门用玻璃做

 C. 洗衣机的外壳用塑料做            D. 家电长时间停用，隔一段时间应通电一次

9. 有两根电阻丝，其阻值，要利用它们将一壶水烧开，下图连接方式中用电时间最短的是（   ）

10. 小明在网上看到一个户外爱好者的取火“神器”，如图所示，将口香糖的锡纸剥下来，剪成中间窄、两端宽的形状，将锡纸两端搭在电池的正、负极，由于被短路，电流较    ，电流具有         效应，过一会儿，锡纸中间部分燃烧起来，请你解释为什么锡纸从中间较窄的地方开始燃烧                                         .

11. 某玩具汽车的电动机使用12V的电源驱动，小聪将原来标有“12V  1A  1Ω”字样的电动机，更换为标有“12V  1A  0.5Ω”字样的电动机，小聪这样做既减小了电流的

        （选填“磁”“热”或“化学”）效应对小汽车的危害，又提高了能量的利用率，更换电动机后，小汽车工作5min电动机产生的热量为              J.

12. 某电热水器工作时的效率是87%，电热水器消耗电能时，电热水器自身吸热，则水吸热            J，电热水器是把        能转化为       能的设备.

13. 某电热器有两根电阻丝，只给一根通电，煮沸一壶水用的时间为；只给另一根通电，煮沸同样一壶水用的时间为，若两根电阻丝并联接到原来的电源上，煮沸同样一壶水需用的时间为t=        （用表示）；电热丝是将电能转化为       能的设备.

14. 雪灾期间，许多电线都包裹上了厚厚的冰，电线因无法承受冰的重力牵拉与电线杆一起倒伏在地，损毁惊人，假设每两根电线杆间的距离为200m，每条电线上的冰层均匀包裹且直径为（圆周率π取3，g取10N/kg，，电线本身直径忽略不计）.

 （1）请估算电线杆间每条电线上：①冰层的体积；②冰层的质量；③冰层的重力；

 （2）为了除去电线和道路上的冰雪，人们想了许多办法：比如可以给输电线通以大电流，利用电流的         效应来除冰；比如可以在道路上撒盐，利用“冰上撒盐后使冰的          降低”来除冰.

15. 标有“220V  2000W”的电热水器容量50L，当电热水器装满水时，水温升高1℃吸收的热量是      J，若电热水器的效率为87.5%，电热水器正常工作时水温升高1℃需加热的时间是         min.【水的密度为，水的比热容为】

16. 如图所示，电源电压保持不变，，闭合开关S，开关拨至b时，电压表示数是拨至a时的三分之一，则=         Ω；若电源电压为3V，当开关拨至b时，在1min内产生的热量是             J.

17. 电焊机通电后能将焊条熔化，从而使金属部件连接在一起，这是利用了电流的            ，某电焊机输出电压为40V，输出功率2000W，各种橡胶绝缘钢芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表，从安全角度考虑，应选择横面积为        的导线作为电焊机的输出导线.

18. 小文想探究“电流的热效应与什么因素有关”，图中所示为两个“自制灯泡”（），将两个自制灯泡串联接入电路中，通电后观察到温度计             （选填“1”或“2”）示数上升快，可说明电流的热效应与导体            有关.

19. 为探究“电流通过导体产生热量的多少与导体电阻的关系”，小柯用如图甲所示装置进行实验，图中两个250ml的同规格烧瓶内装有等体积的煤油，瓶塞上各插一根同规格的玻璃管，瓶内连接的电阻丝的阻值分别为5Ω和10Ω.

 【实验步骤】

 ①连接好电路，将滑动变阻器的滑片移至          （填字母）端，分别标记两烧瓶内玻璃管中液面的起始位置；

 ②闭合开关，通电时间后，分别标记此时两烧瓶内玻璃管内液面的位置；

 ③比较发现10Ω电阻丝所在烧瓶内玻璃管中液面上升更高.

 【推测结论】

 在电流和通电时间相同的情况下，电阻越大，电流产生的热量              .

 【交流反思】

 方案一：在前一次实验后，待玻璃管中的液面回到起始高度后，按小柯的实验步骤②再次进行实验，比较两玻璃管内液面上升情况，得出结论；

 方案二：用图乙所示装置替换图甲中对应装置（图乙中两个烧瓶规格相同，容积都为500ml），按小柯的实验步骤①②进行实验，得出结论.

 以上两种方案，你认为可行的是            .

20. 图示为一款有高、低温两档的蒸汽电熨斗电路原理图，为电热丝，其中=242Ω，水升温并汽化成水蒸气，从而熨烫衣服.

 （1）电熨斗处于低温档时，正常工作功率为100W.求：通电电路的电流是多大？的电阻是多大？通电3min产生的热量是多少？

 （2）若将该款电熨斗进行改造，使其正常工作时高温档功率为1000W，要求只改变其中一个电热丝的阻值，请你通过分析和计算，求出该电热丝改变后的阻值应为多少？

电热器、电流的热效应参考答案

1——5 CCBCA

6——9 BCAC

10. 大  热

11. 热  150

12.   电  内

13.   内

14. （1） 486kg  4860N   （2）热   熔点

15.   2

16. 10  12

17. 热效应  10

18. 2  电阻

19. B  越多  方案二

20. （1）0.45A  484Ω    （2）53.78Ω
